Году в 18-19 наткнулся на системы с постоянным углом - зацепило. И зацепило так, что пытался сварганить такую систему сам при помощи 3Д печати, напильника и такой-то матери. Не вышел "каменный цветок", проект был заброшен.

А в этом году я увидел новый Руиксин 009 и перед покупкой решил помониторить, что же ещё есть. И оказалось есть, и даже с постоянным углом заточки - Claw Element и Цапля. Ну и взял по быстрому на авито Claw Element. Получил, поточил... И при первой же заточке понял, что это УГ! (надо было сразу Цаплю барть). Пока продавал это чудо инженерной мысли, заказал у автора Цаплю Metal, но засвербило. Ждать больше месяца, а точить хоцца, решил продолжить свой проект, но уже по мотивам Claw и реверс-инжиниринга-по-картинкам Цапли.

В итоге, тихой сапой, за месяц закончил начатое в 2020-м… Карл, месяц, всего м е с я ц. Сам в шоке...

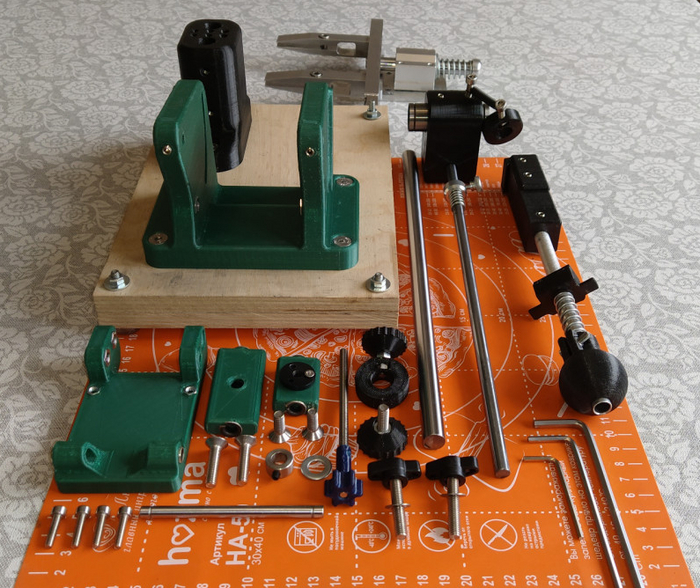

Концепция Трапеции Т-5:
— поворотный механизм покупной (выбрал КакБритва «Штрих»)
— зафиксированная вертикальная штанга, с возможностью установки узла скольжения для заточки в линзу (а вдруг захочется)
— регулировка угла заточки трапецеидальной парой винт-гайка (оттого и Трапеция)
— все резьбовые соединения с внедрением закладных гаек (две всё таки нарезал в пластике)
— пластик ПЕТГ, т.к. доступа к станкам нет.

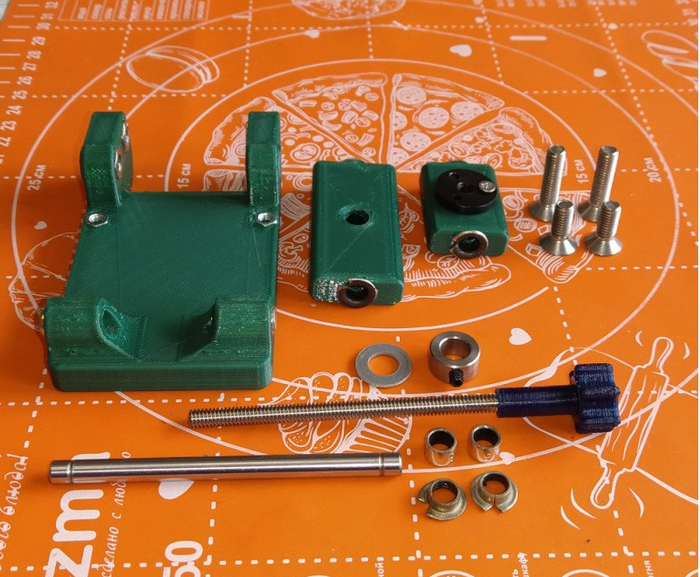

Стол поворотного механизма и узел регулировки угла.
Во всех осевых узлах использовал втулки скольжения 6 мм. В столе втулки прямые, а в площадках с фланцем. Фланцевые втулки редкостная гадость — сделаны развальцовкой прямых втулок.

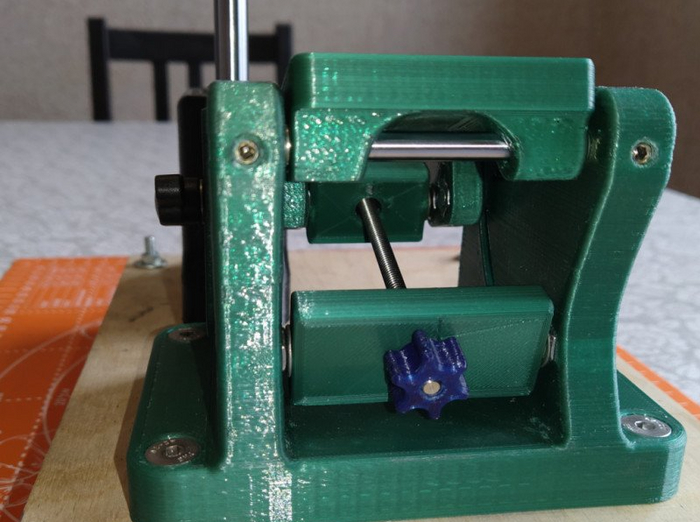

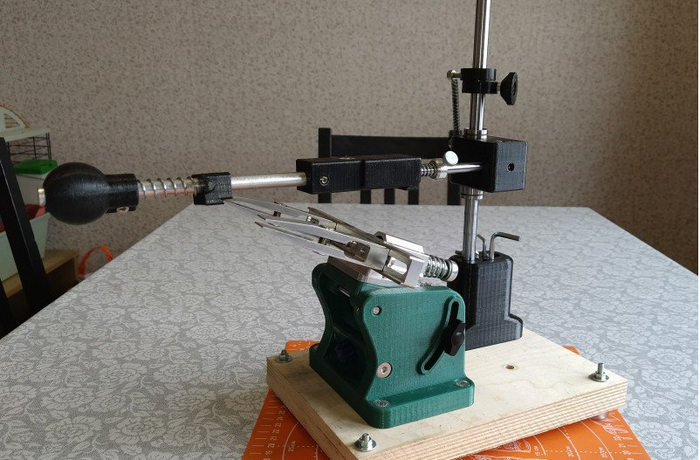

Стол поворотного механизма и узел регулировки угла в сборе.

Люфт в паре вал-втулки скольжения минимален, замерить я его не смог. Углы заточки — регулируется от 0 до 45 градусов.
Деформация стола кручением осложнена дюралевым основанием поворотного механизма (толщина 6 мм, размеры 60х70 мм).
Трапецеидальная пара двухзаходная, один полный оборот барашка дает 2 градуса. Установлена по центру стола (возвращаясь к кручению). Изменить угол нажимая или дергая стол невозможно.
Люфт в паре Т5 винт-гайка 0,3-0,4 градуса по показаниям угломера (заявленная погрешность угломера 0,1 градуса), устраняется прижимными барашками.

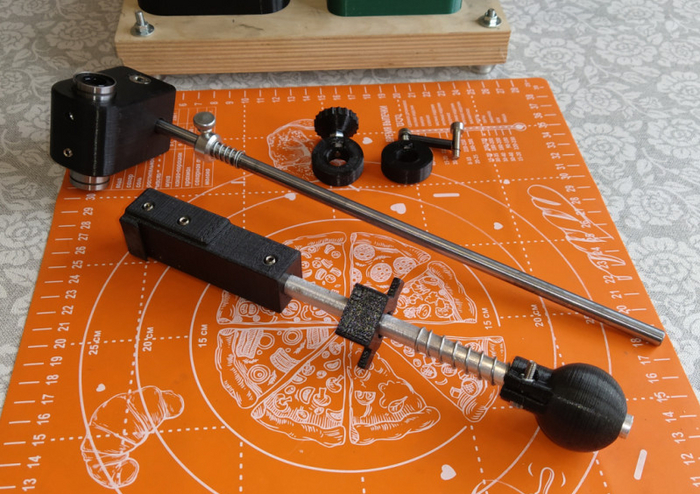

Узел скольжения и держатель камней.
Тут же видно две шайбы и пружину компенсатора веса.

В общем-то про точилку и всё.*)))

После получения Цапли Metal, Трапеция-Т5 осталась у меня второй точилкой под "грязную" работу Вжиком. Точилка "переехала" на новую опору, установлены магнитный стол, горизонтальный узел скольжения для ровного поперечного сатинирования и пересведения.

На этом эпопея с реализацией очередного "заточного" зуда закончена (вроде бы).

Результаты пересведения
