После OPTIMAL50 появился OPTIMAL100. Двигатель совершенно другой конструкции (регулирования оборотов нет), мощность всасывания больше в разы. Шумноват, по сравнению с 50-тым.
мотор-колесо
шум от вытяжки (без фильтра и воздуховода)
замеры расстояний всасывания
После долгих подготовительных работ и раздумий, появился на свет вот такой экземпляр. Протестирован, продуман. Была сделана небольшая партия и выставлена в известный интернет магазин. Если кому интересно, то найдете. Буду надеяться, что фильтр найдет своего покупателя)
Блок дымоуловителя OPTIMAL50 - базовый дымоуловитель на одно рабочее место для работы с пайкой, DTF принтерами, клеями и растворителями и небольшого паяльного оборудования, такого как небольшие конвекционные печи, инфракрасные паяльные станции, тигели, термостолы или ванны для лужения. Увеличенный диаметр воздуховодов обеспечивает максимальную производительность, что особенно важно для работы с рассеянными источниками дыма.
В блоке фильтров OPTIMAL50 установлены предварительный фильтр для крупной пыли и дыма, фильтр удерживает большую часть наноскопических загрязнителей. Завершает очистку угольный фильтр, поглощающий вредные газы и неприятные запахи. Вытяжку обеспечивает вентилятор канального типа с бесколлекторным электродвигателем с электронным управлением.
Наконец то удалось доделать и протестировать два типоразмера.
Подходит для фильтрации и очистки воздуха от дыма и вредных газов при ручной пайке, автоматической пайке, иммерсионном лужении, покрытии защитными лаками, работе с растворителями и других процессов на производстве печатных плат.
Подойдет для фильтрации воздуха, например, от маломощного настольного лазерного маркиратора или гравера со стационарной линзой, гравировки клавиатур, для косметического лазера и других задач с малым образованием пыли.
Собственник производства не против того, что бы я их изготавливал на его предприятии.
Задача теперь стоит совсем не простая. Я не знаю что делать дальше. По идее нужен сайт страничка, на котором будет описание, техническая характеристика и еще не знаю что.
Сертификация нужна или нет, я тоже не знаю.
Кто сталкивался с производством и продвижением такого вида товаров прошу помочь советом.
продолжение этих страданий)Дымоуловитель. Продолжение
новая начинка, новый дизайн, новый цвет.
ниже фотографии процесса сборки, продумывания конструктива
Вытяжная установка (дымоуловитель)" специально разработана для удаления жировой копоти и очистки воздуха от пыли и запаха, образующихся в процессе обработки различных материалов на СО2 для лазерных граверах и резчиках. Вытяжка имеет трехуровневую систему фильтрацию и совместима с лазерными граверами и резчиками любого производителя.
вот некоторые характеристики:
Частота вращения, об/мин - 1480
Установленная мощность, кВт - 0,37
Тип электродвигателя - 63В4
Производительность, 1000 х м3/ч - 0,57 - 1,30
Полное давление, Па - 270 - 305
Продолжение темы Дымоуловитель. Реализация проекта.
Новая "концепция". Использование максимального пространства внутри корпуса под систему фильтрации. Увеличение мощности и количество моторов-вентиляторов. Дизайн, ну тут я ничего не скажу. Делаю по наитию, ровные линии, четкие грани, простой, ровный цвет, без лишней, как я считаю, отвлекающей информации. В общем дизайнер из меня никакой).
Обратную связь с людьми держу всегда, потому что мне интересно, что и как необходимо усовершенствовать или доработать. Люди, которые покупали у меня эти фильтры для DTF принтеров, остались довольны. Мощности и "тяги" хватает.
Вот некоторый характеристики:
Габариты: 250×270×510мм;
Вес: без упаковки - 10 кг
Уровень шума, дБ: <32дБ;
Производительность: 130 м³/ч;
Макс длина воздуховода: 1,6 метра;
Эффективность префильтра: Класс F7 (96% для частиц 2мкм);
Материал дымоприемника: ПВХ на спиральном каркасе из высокоуглеродистой стальной проволоки.
Рабочая температура: -30 ... +100 С
Толщина: 0,12 мм.
Диаметр воздуховодов: 100мм;
Разрежение: 25мБар;
Материал корпуса: Сталь с порошковым покрытием;
Объем камеры для наполнителя (активированного угла) - 0.008 м^3.
Расчетная масса для заполнения фильтра 3,6 - 4 кг.

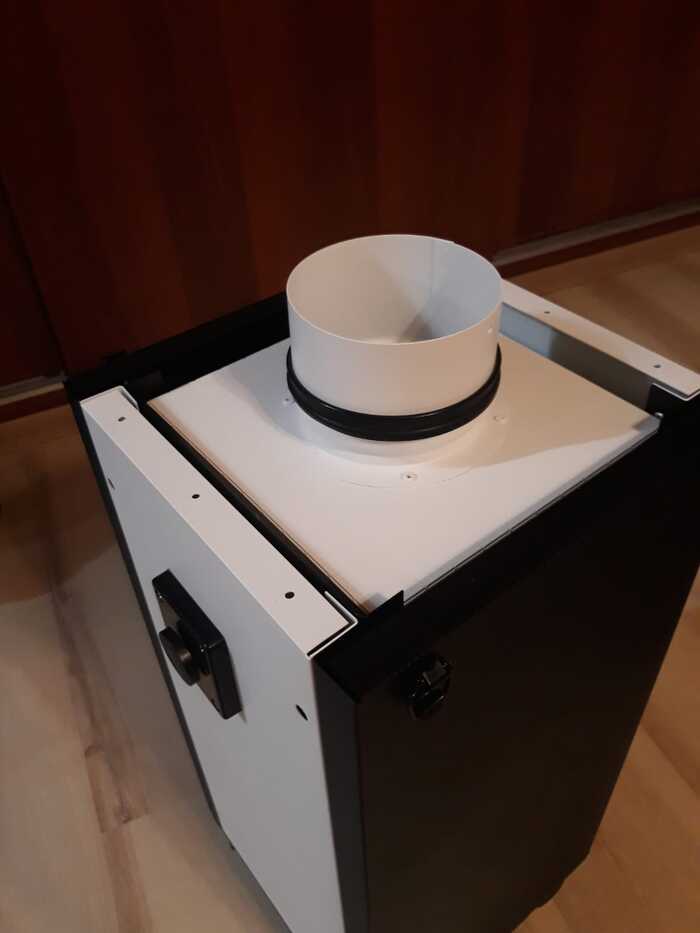

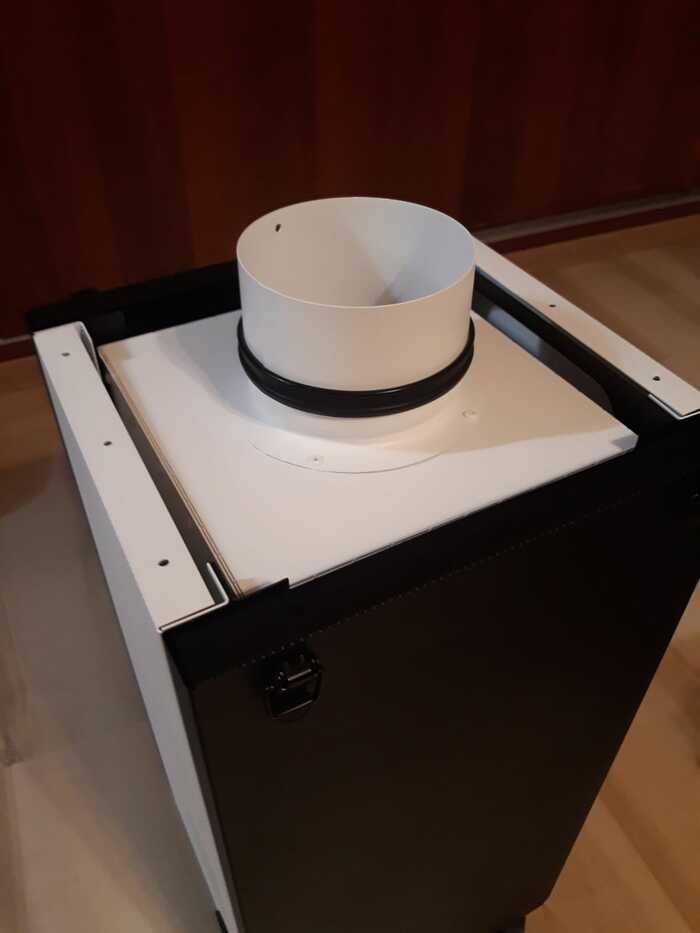

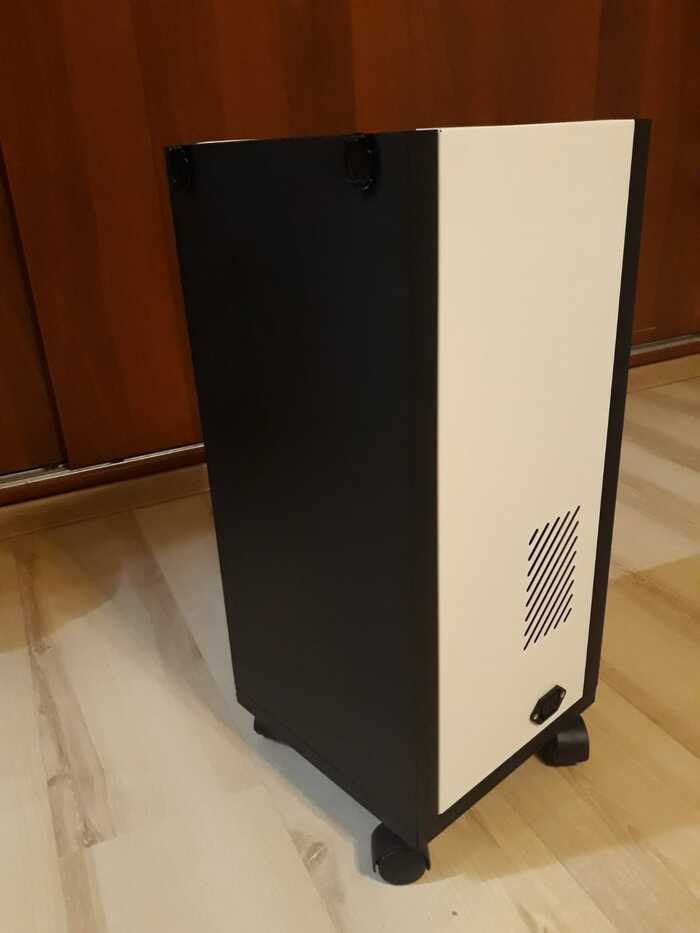

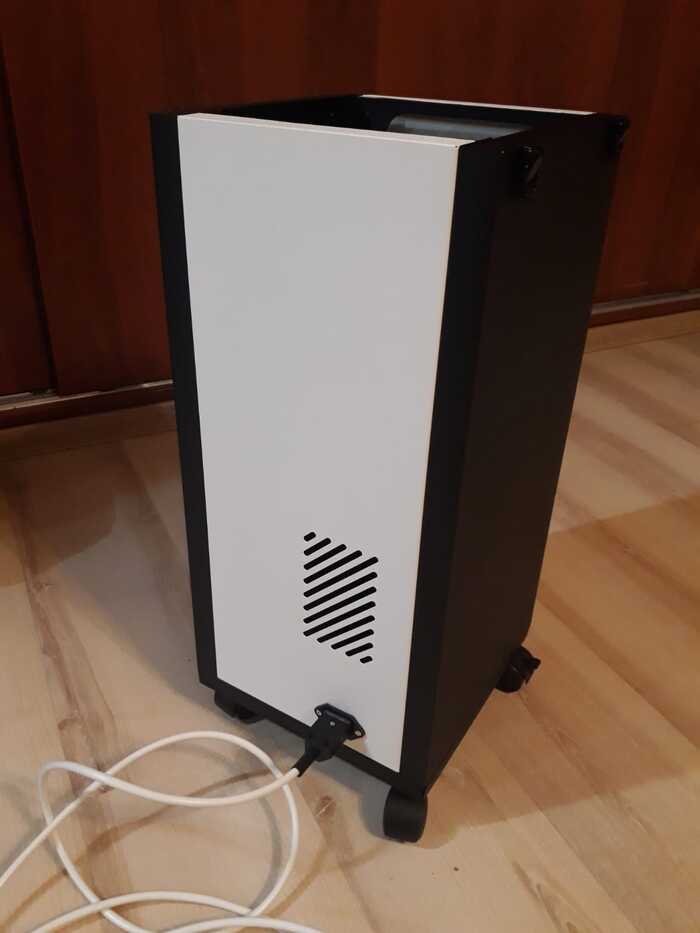

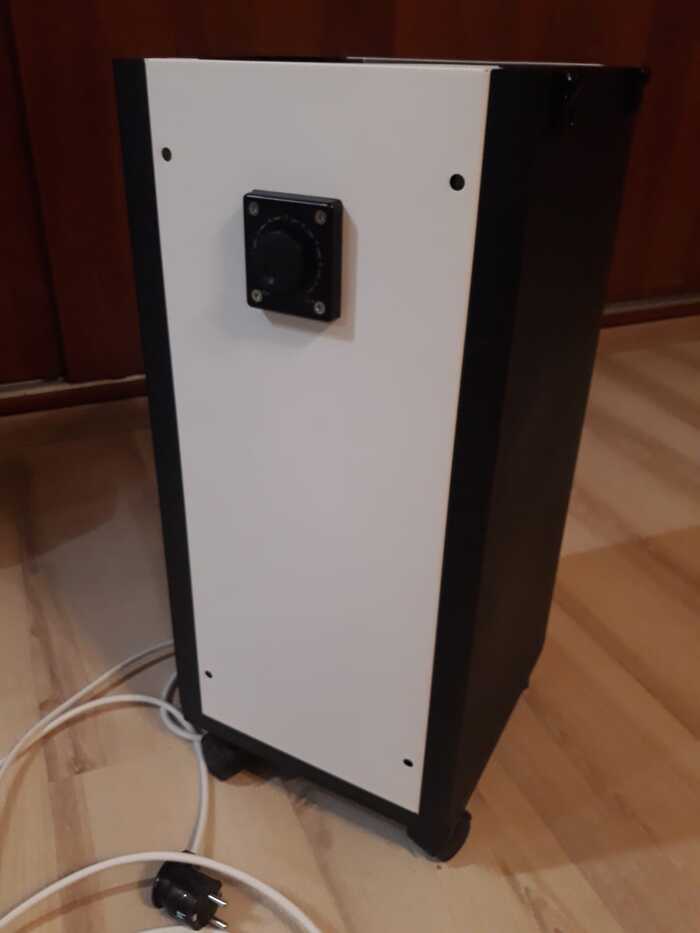

Вот новые фото в бело-черном)
Продолжение темы Дымоуловитель
Габариты 250х250х600 мм
Вес - 10 кг.
Мощность коллекторного двигателя - 240 ватт.
Шум - 65-70 дБ (при максимальных оборотах)
Корпус - оцинкованная сталь 0.7 мм. Порошковая окраска.

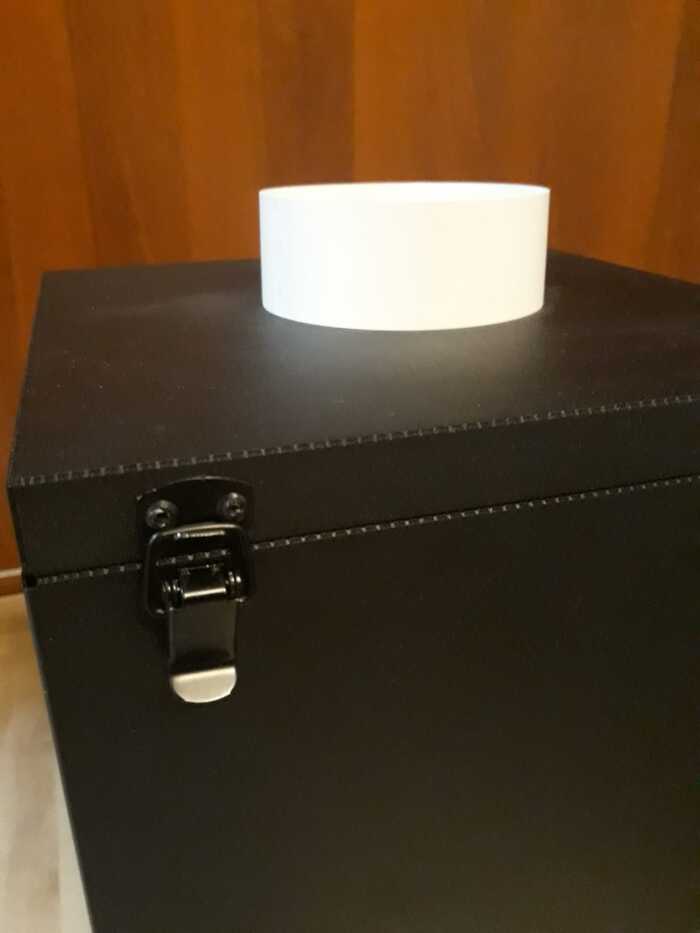

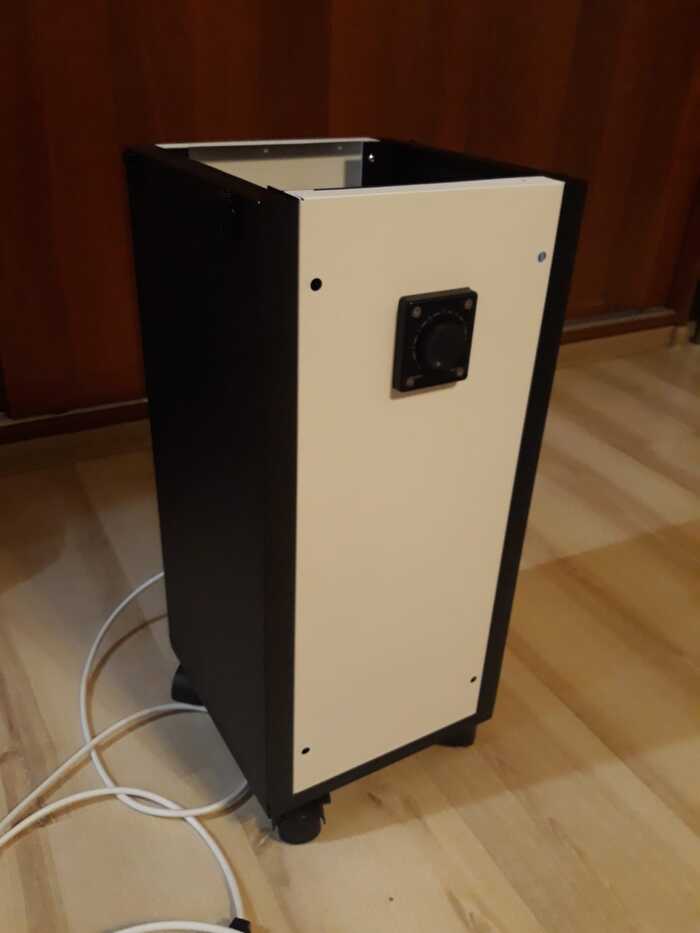

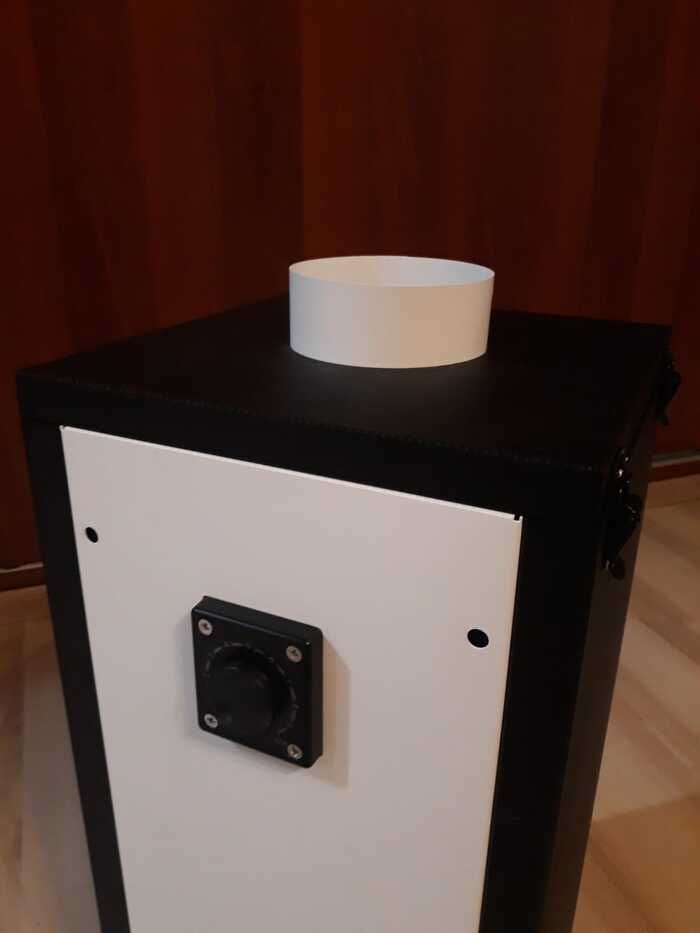

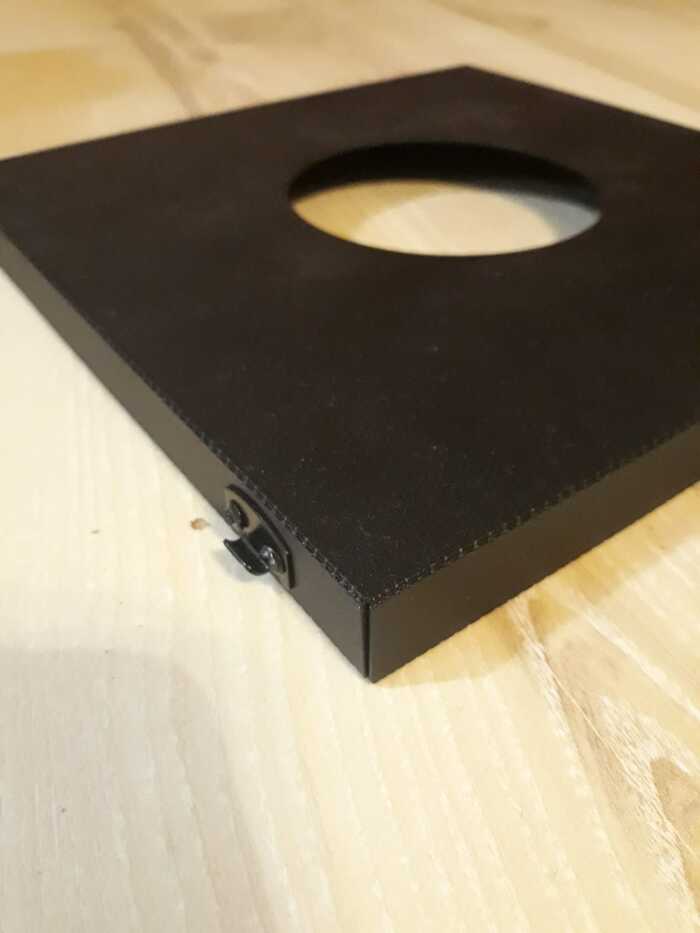

Под верхней крышкой находится короб-фильтр. Его необходимо заполнять активированным углем или тем, что считаете нужным. Верхняя крышка на четырех карабинах. Для мобильности четыре колеса. Разбор и извлечение фильтра занимает минимальное время. Двигатель коллекторный, мощный, для него установлен ШИМ-регулятор оборотов и мощный блок питания.
Разрабатываю очередной вариант. Отличие от предыдущего это мощный мотор и огромный угольный фильтр. Более сложная конструкция без видимых элементов крепления. В общем буду смотреть по ходу конструирования.

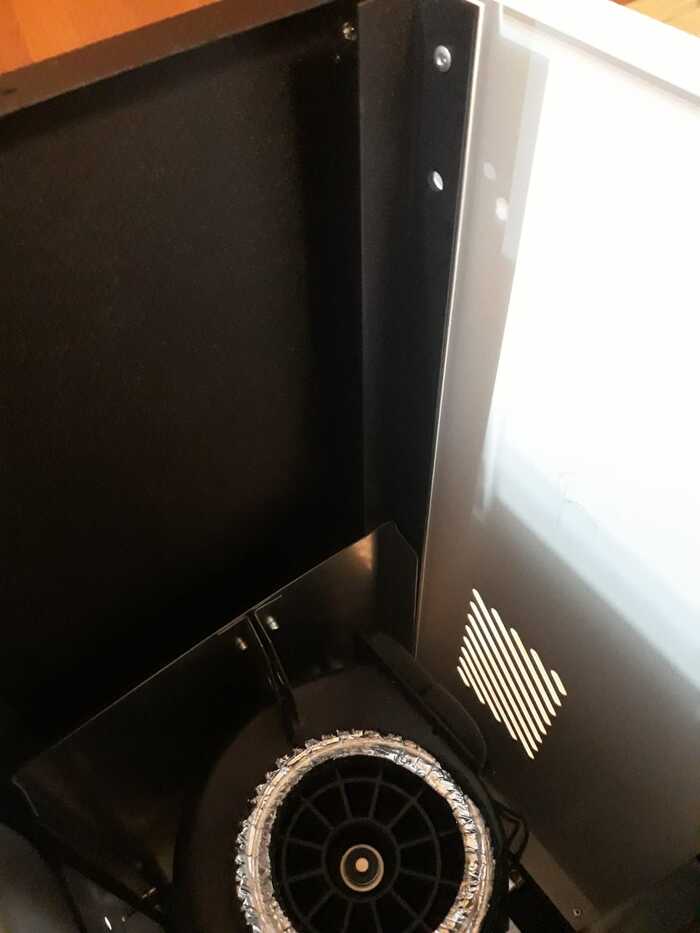

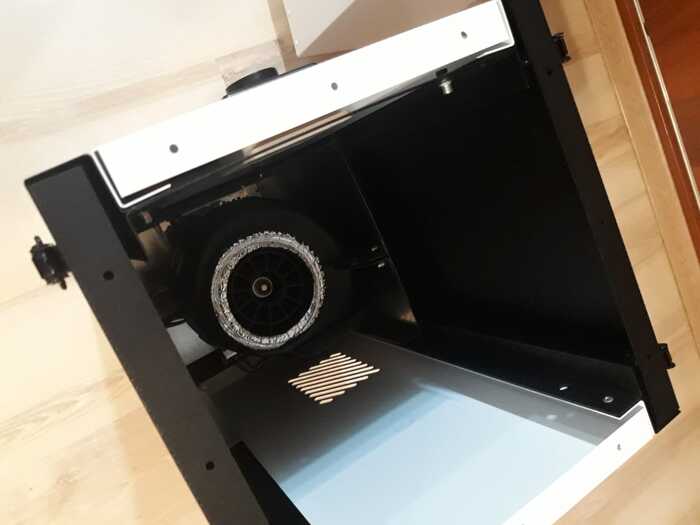

мотор коллекторный типа улитки.

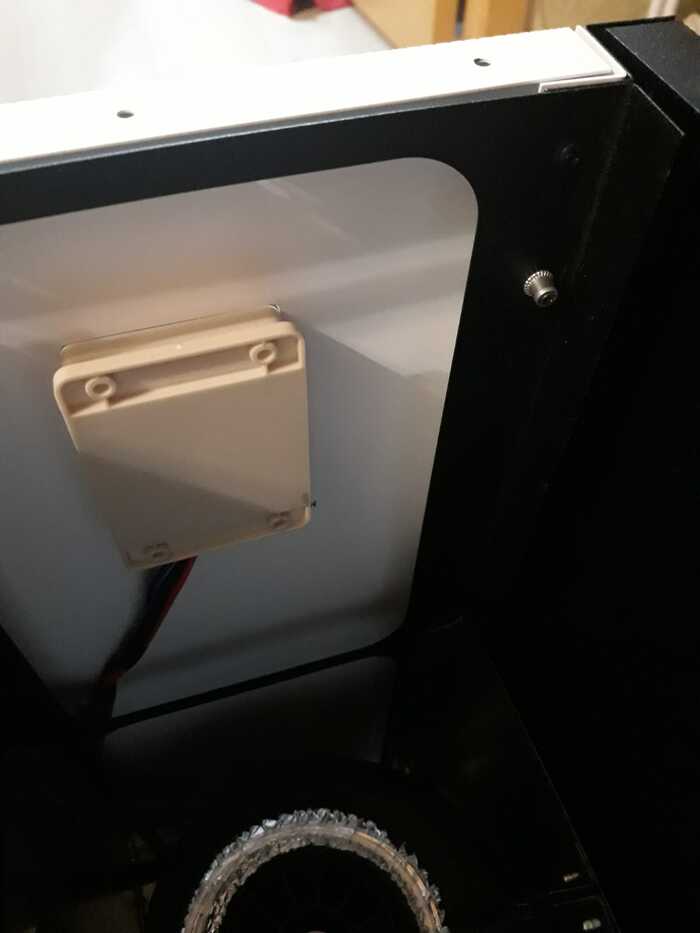

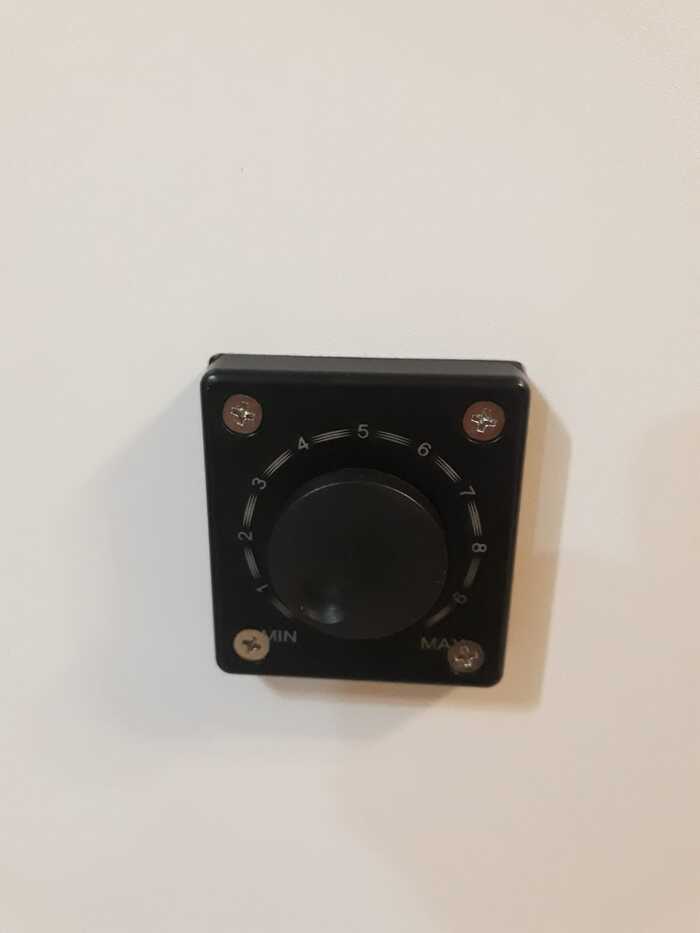

блок питания и регулятор оборотов

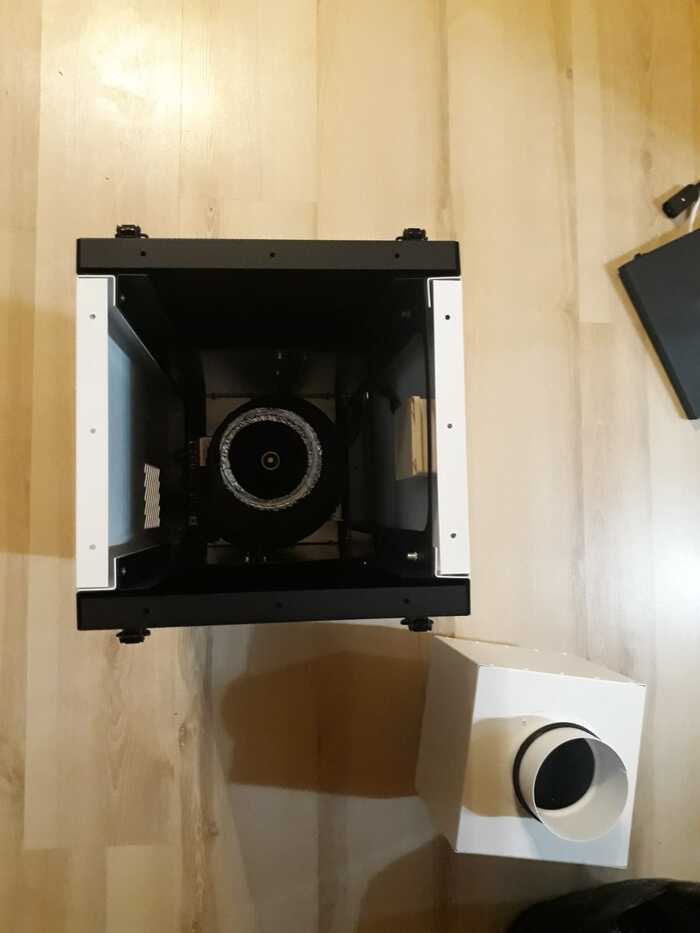

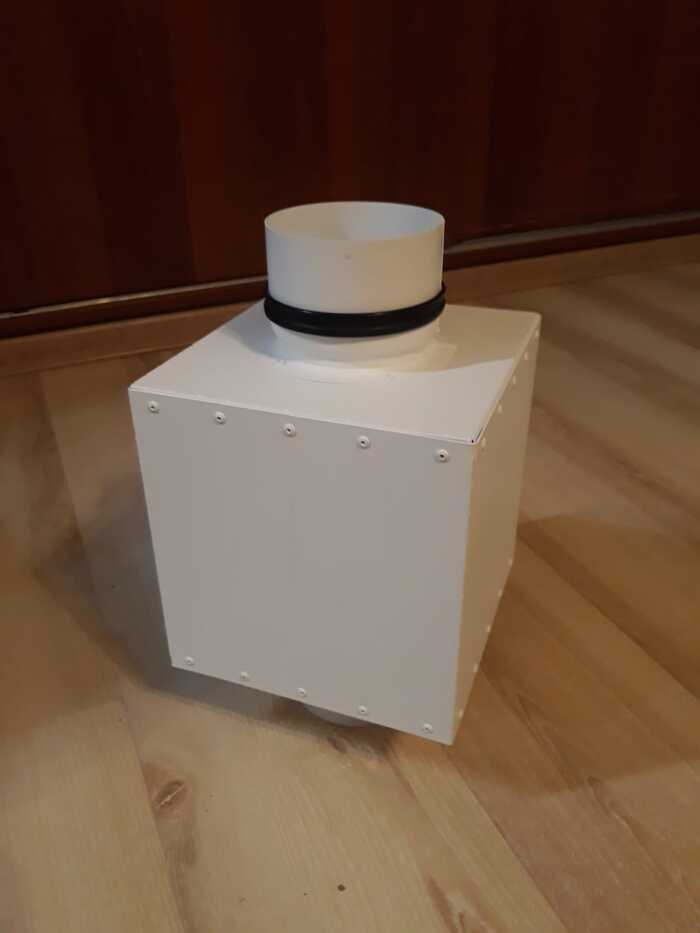

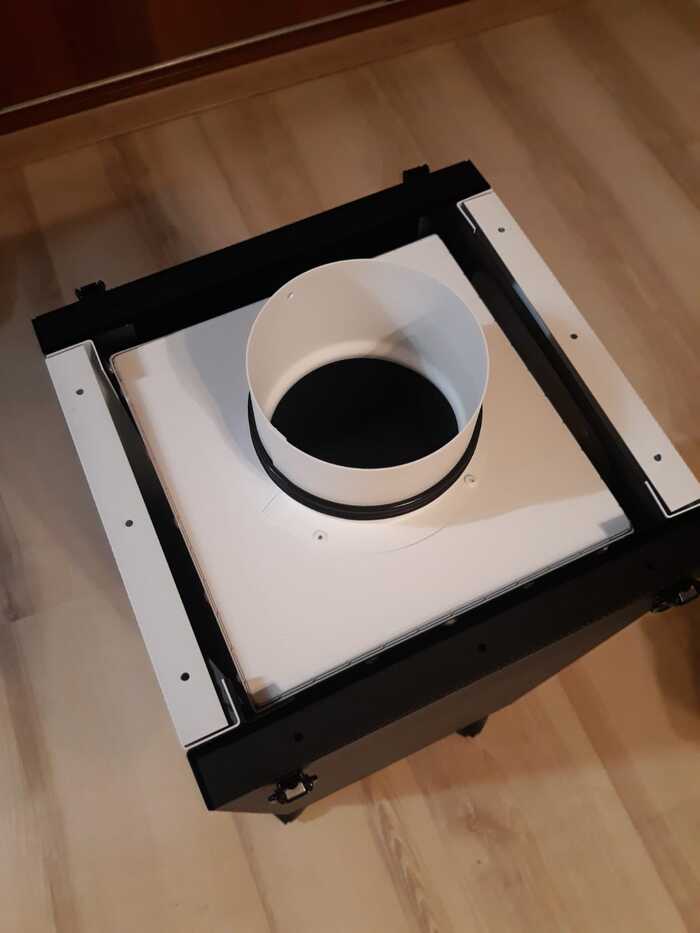

сверху будет вставляться на салазках корпус угольного фильтра
Много творческих людей, которые клеят, красят, паяют и при этом живут в небольших квартирах, сталкиваются с тем, что домашние часто ворчат, что мол пахнет, дымно и.т.д. Просмотрев рынок дымоуловителей я немного приохренел от цен. Получается что хорошую мощную, КОМПАКТНУЮ установку позволить себе может не каждый. Я просмотрел все бюджетные и не совсем модели. И решил сделать сам. Позвольте представить)

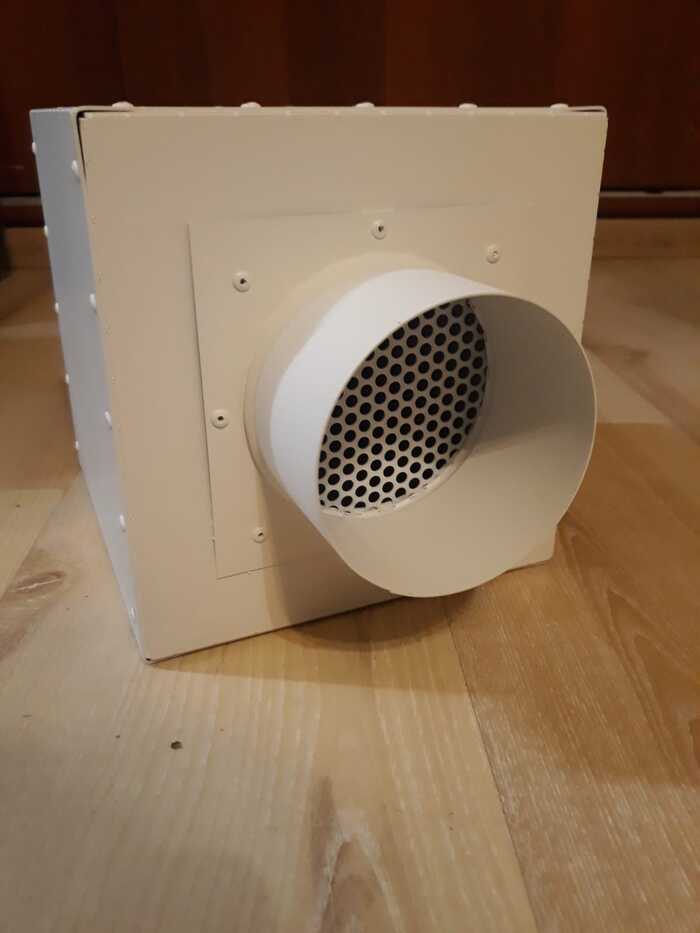

корпус из оцинкованной стали 0.7 мм.
Размеры 250х270х630. Внутри расположен блок с двумя съемными фильтрами (можно менять фильтры по мере их заполнения). Верхний фильтр от грубых частиц, нижний - угольный. Мотор мощностью 100 ватт, тихий и надежный. На корпусе расположен переключатель скорости. Также имеется гофрированная труба, растягивается до 2 метров.
Система проста и надежна как советский пылесос)
Название и логотип придумал за 2 минуты.
Конструктивная критика приветствуется !
