Дверной звонок со встроенным газоразрядным индикатором
Первый раз такое вижу. Номер квартиры в виде газоразрядного индикатора. Когда нажимаешь, он гаснет. Самоделка?
Показать полностью
1

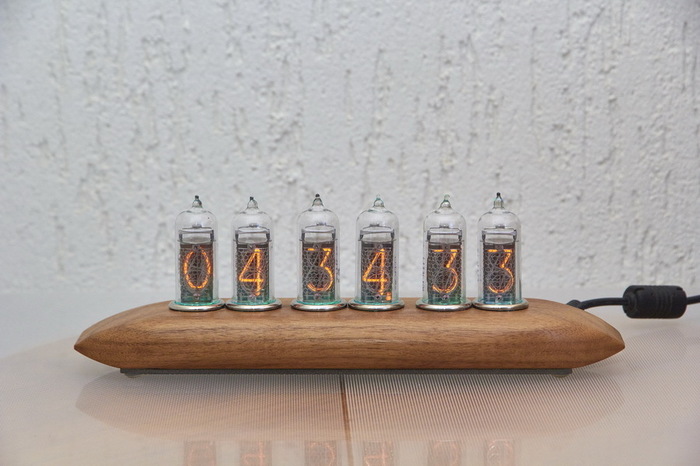

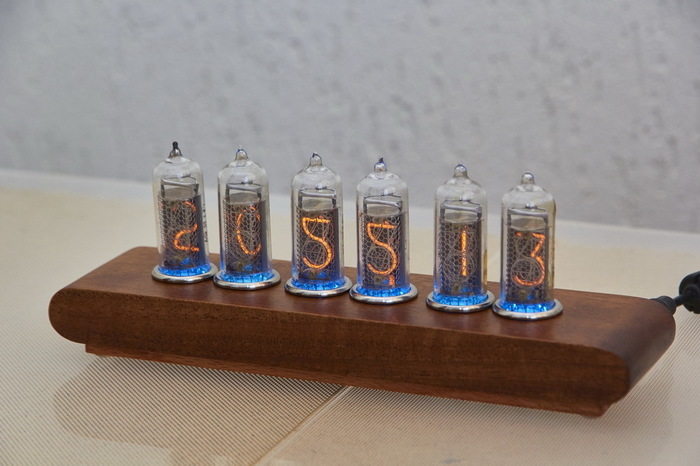

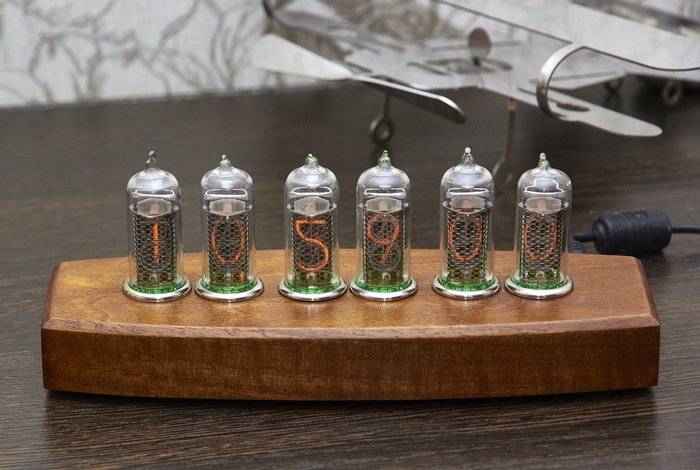

Часы на газоразрядных индикаторах. Пополнение коллекции
Время идет, вечера еще не длинные и не зимние, но час-полтора в день, а то и пару часов для любимого хобби отхватить удается. И вот что получается:

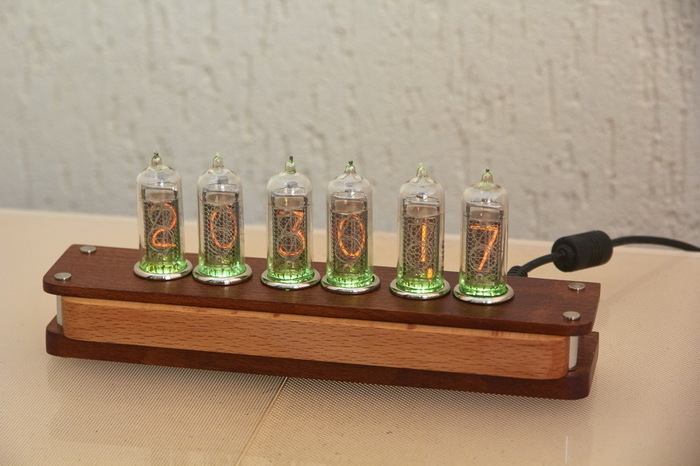

Освоил схему с DS3231, как в 4-х, так и в 6-ти ламповом варианте.
Варианты с менее точным таймером DS1307 тоже делаю. Все-таки это прежде всего интерьерный предмет, а не хронометр (мне так кажется)).
Показать полностью
10
Электровакуумные индикаторы или "не лезь, оно тебя сожрет"
Доброе утро товарищи!
Возможно тема уже заезжена, но я все же попробую ее поднять. Бороздя просторы интернета я наткнулся на достаточно интересный хэндмэйд в виде сбора часов на газоразрядных индикаторах. Конечно после просмотра видеозаписей и чтения постов на тему как их собрать у меня появился идея фикс - сделать самому. Забегая вперед скажу сразу, радиотехник из меня никакой, а знания по физике остались далеко в прошлом. В залежах различных электронных деталей которые я обнаружил у своего дедушки (он то шарит в радиотехнике) была коробка полная индикаторов. И тут я было подумал, что половина дел сделана, нашел индикаторы, различные транзисторы, резисторы и прочие непонятные для меня вещи, как увидел маркировку на них. Заветных ИН 16 было в количестве 2 штуки, а остальные ИВ 4 и достаточно противоречивый продолговатый индикатор. Отчаиваться я не стал, ведь из ИВ 4 наверняка можно сделать часы не хуже! И дальше я бороздил просторы интернета на предмет принципиальных схем, плат, составляющих и непосредственно сбора. Сказать, что ничего непонятно, но очень интересно, значит ничего не сказать.
И теперь заключительная часть. Знатоки радиоэлектронных дел, подскажите с чего начать, какую литературу изучить. Присутствует большое желание начать, а знания по данному вопросу отсутствуют напрочь.
Показать полностью
1
Продолжаем конструировать часы - завершающий этап
В продолжении этой темы: https://pikabu.ru/story/prodolzhaem_konstruirovat_chasyi_674...
Итак, доделываем корпус: выбираем внутреннюю полость под электронику, формируем внешние формы, сверлим отверстия под лампы. Делаю сразу два корпуса, один из цельного бруска бука, второй склеен продольно из двух половинок. Так быстрее и выгоднее по всем параметрам.
Затем шлифуем, смачиваем водой, сушим и снова шлифуем уже до финишного состояния. Потом на несколько раз покрываем маслом. Нижняя крышка сделана из пластика, покрашена темно-серой краской металлик. Кнопки управления также выведены на нижнюю крышку.
Собираем все вместе.
Показать полностью
2
Продолжаем конструировать часы

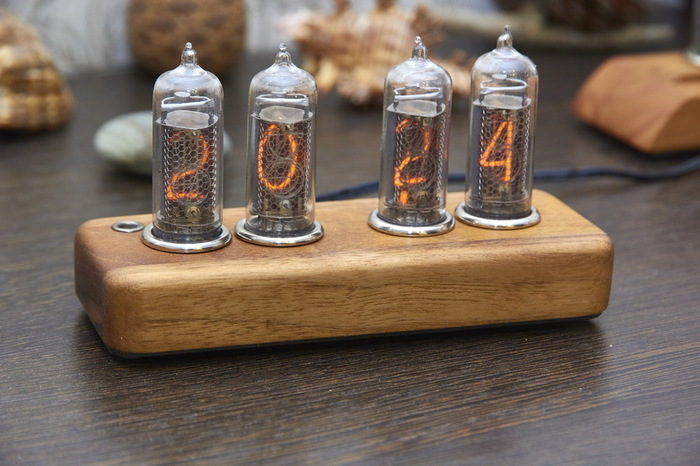

Давно была идея сделать часы c использованием микросхемы DS3231 с температурной компенсацией кварцевого генератора и кристалла. Использованные ранее RTC (часы реального времени) на базе DS1307, строго говоря, не отличаются превосходной точностью, хотя, по моему мнению, она вполне достаточна для бытового применения. Но, тем не менее, попробуем сделать на DS3231 и сравним точность хода.
Некоторое время ушло на поиски подходящей прошивки, ибо сам программировать для МК, к сожалению, не умею. Но вот, наконец, прошивка найдена, правда, раньше я собирал в основном на PIC-ах, а тут прошивка для ATMega8. Ну тем интереснее))

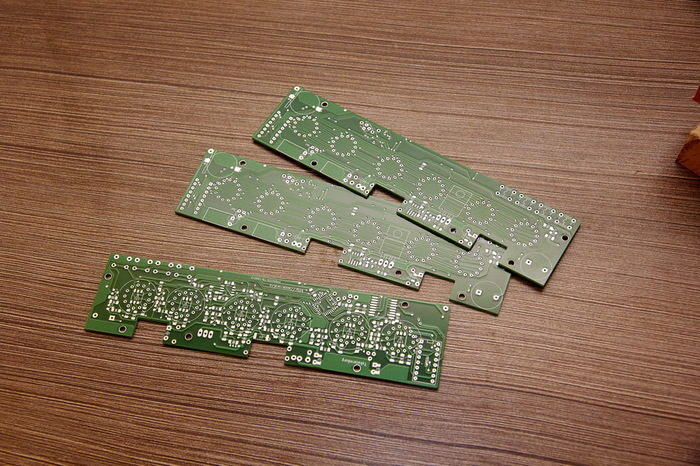

Итак, рисуем плату.
Заказываем у восточных друзей, ждем... ждем... ждем. Есть, приехали платы!

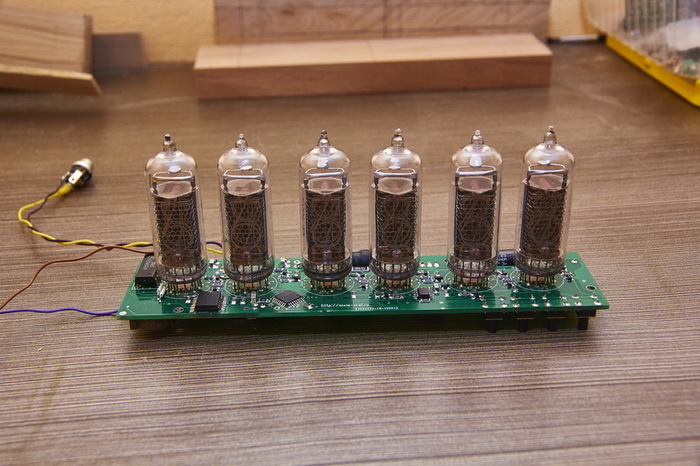

Комплектующие подобраны, паяльник в розетку, паяем. Оценил удобство корпуса TQFP - места на плате занимает в 3 раза меньше, чем DIP или даже SOIC, выводы на все четыре стороны, разводить удобно.
Готово! Включаем, и они даже работают)). Фото нет, но поверьте на слово - работают!
Осталось сделать корпус. Заготовки из бука уже есть - времени нет). Посему продолжение следует...
А пока несколько предыдущих работ:
Показать полностью
8

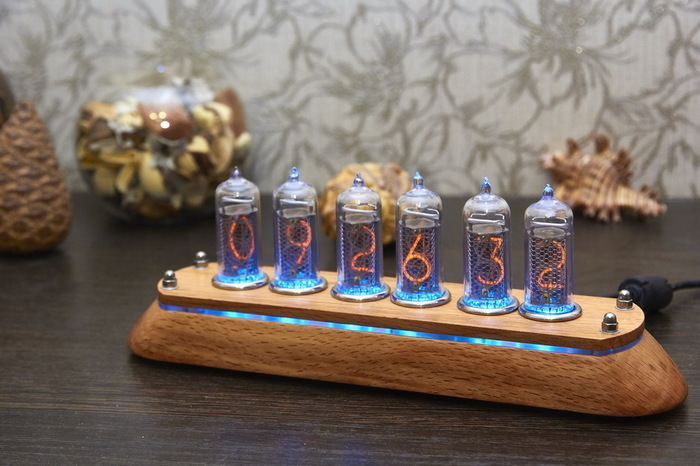

Часы на газоразрядных индикаторах

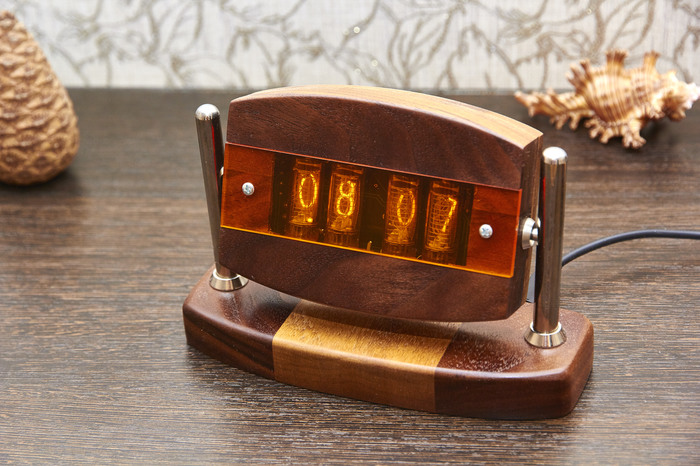

Очередное пополнение коллекции. Функционал стандартный и простой. Я считаю, что кроме отображения текущего времени, в большинстве случаев ничего более и не нужно. Корпус из американского ореха, вставка из ясеня, кольца - алюминий.

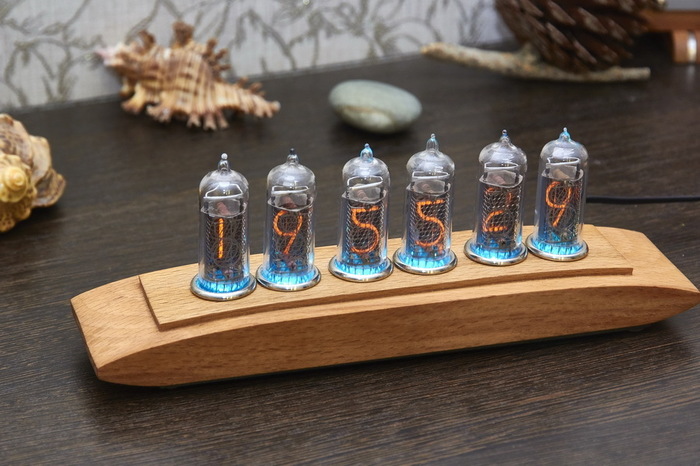

Часы-радио на газоразрядных индикаторах
Уважаемые подписчики и все интересующиеся темой часов на газоразрядных индикаторах! Предлагаю вашему вниманию еще одно изделие, сочетающее часы и ФМ-радио. Данные часы (или радио) я собрал еще зимой, с тех пор они вполне успешно функционируют у меня на рабочем столе. У часов очень простой функционал - просто часы, ну и соответственно радио - просто радио. Наилучшие результаты радио показало с внешней антенной (на задней стенке есть соответствующее гнездо). Но и на встроенную уверенно принимает пяток радиостанций.
Показать полностью
3
