По заявлению владельца произошло следующее:

Был залит. После этого попытки чистки и лежал долгое время. Не включается.

На этапе диагностики были выявлены следующие неисправности:

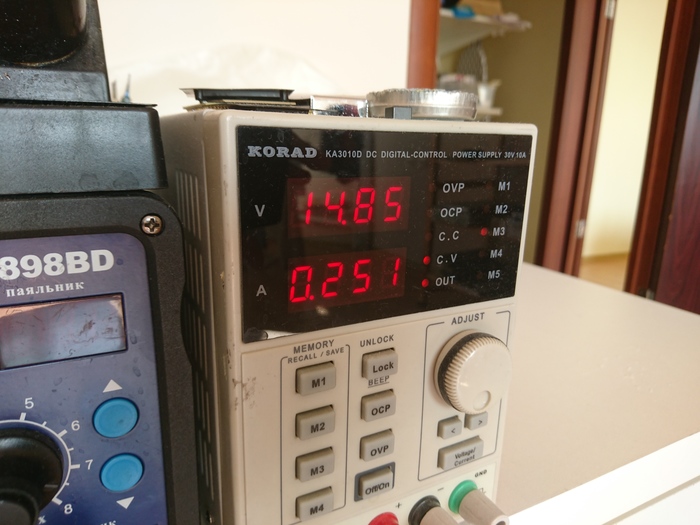

Петли не держат положение экрана (в крайних положениях). Есть замятие на правом углу основания крышки матрицы. Есть попытка запуска устройства, но потребление тока низкое, порядка 250 мА, с отключенной аккумуляторной батареей. Кулер слегка шумит. Поведение матрицы никак не меняется. Имеются следы попадания жидкости на плату, но явные следы воздействия были уничтожены при попытке чистки. Родная аккумуляторная батарея в заблокированном состоянии и тоже имеет следы попадания жидкости. Клавиатура хрустит (высохшая жидкость), трекпад не прожимается (попадание жидкости в основном на эти компоненты). Индикатор ЗУ ведет себя должным образом (зеленый-оранжевый).

Всю диагностику я провожу с отключенной аккумуляторной батареей. Но только если это позволяет платформа! Существуют модели, которые без аккумуляторной батареи (а иногда и без родного зарядного устройства) не стартуют! Это делается для того, чтобы видеть чистое потребление тока платформой.

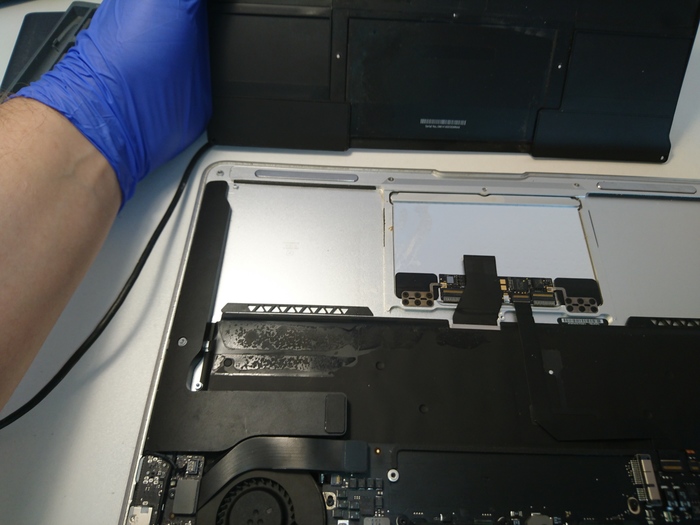

Смотрим что у нас внутри:

Ну да… Поплавал. Видно, по оставшимся следам. А вот плата подчищена. С виду даже будто и не заливался. Сама плата логики имеет номер платформы 820-3023-A – запомним это.

Нижняя сторона:

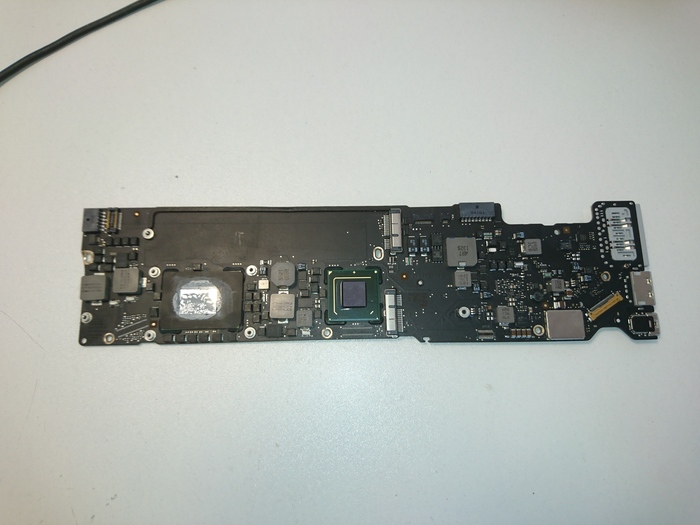

Верхняя сторона:

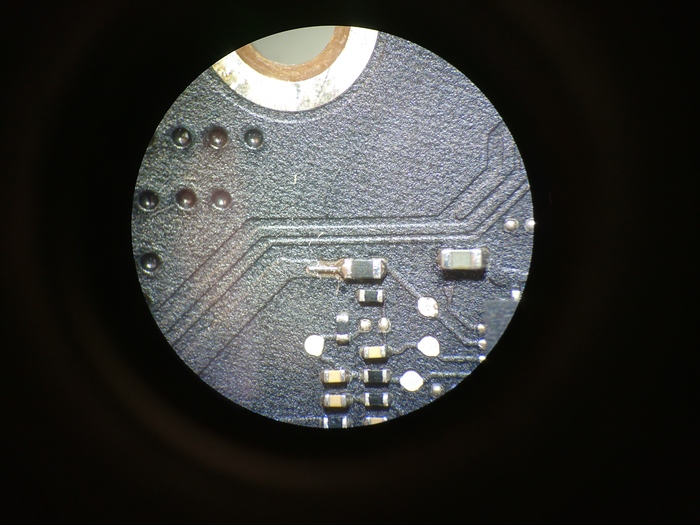

Берем микроскоп, смотрим, что у нас там. И сразу же…

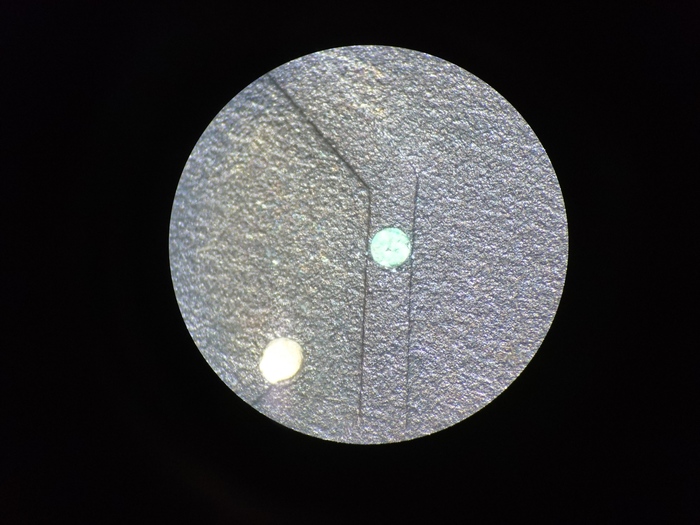

Проблема 1:

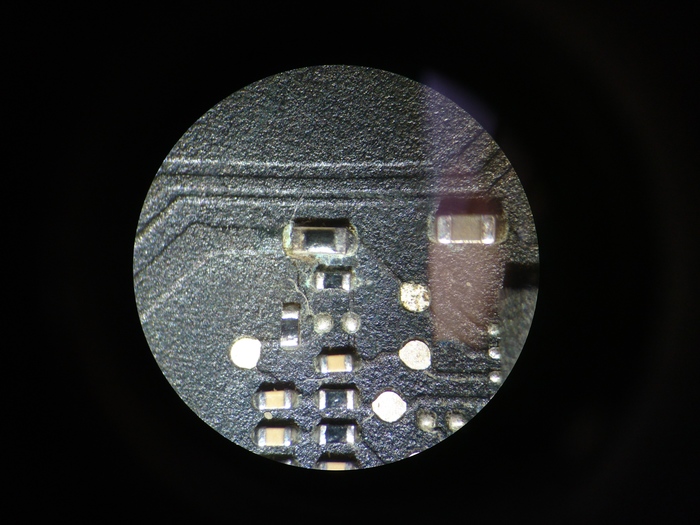

Проблема 2:

Вот и первые ласточки. Не знаю, как отмывали, но отмыли аккуратно. Так как плата логики действительно очень чистая. Порадовался за подход предшественников. Только отмыть-отмыли, а восстанавливать, по непонятно причине, не стали. Осмотрев плату логики на остальные повреждения, в точности заглянув под BGA микросхемы ничего криминального больше не увидел. Будем надеется, что причина только в этом.

Так как теперь есть понимание что да как - отписываю письмо с подробностями, фотографиями владельцу, отвечаю на вопросы и получаю «добро» на работы.

---

Теперь переходим к активным действиям.

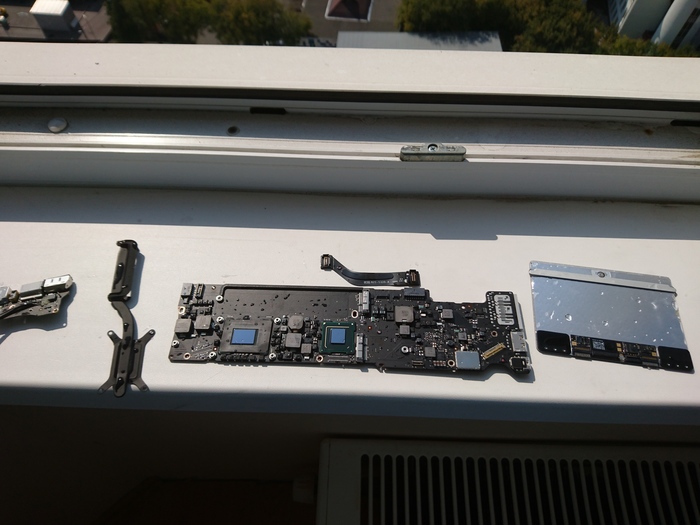

Первое, что я сделаю – отмою все компоненты, что попали под действия жидкости. Вначале под струей воды, затем в ультразвуковой ванне, затем еще раз под водой.

Прошу не бить палками за избыток действий. Делаю это потому, как вначале нужно смыть то, что смывается водой (застывший сахар, соли и пр.). Ультразвук помогает выбить остатки гнилья и коррозии из-под элементов. Ну а поскольку у меня в ультразвуковой ванне раствор из спиртов, ПАВ, а также возможны примеси от предыдущих плат логики, то лучшим вариантом является окончательная промывка. Мне важно быть уверенным в том, что я сделал все качественно.

Уточню, что трекпад я в ультразвуковой ванне не отмываю. Подобный вид чистки нарушает его сенсорные качества. А после просушки все компоненты продуваю струей воздуха под чипами, чтобы убедиться в отсутствии оставшейся жидкости.

Теперь вооружившись схемой и боардвью пытаемся разобраться, что же у нас все таки отгнило. Открываем «вьюху» и ищем наши элементы.

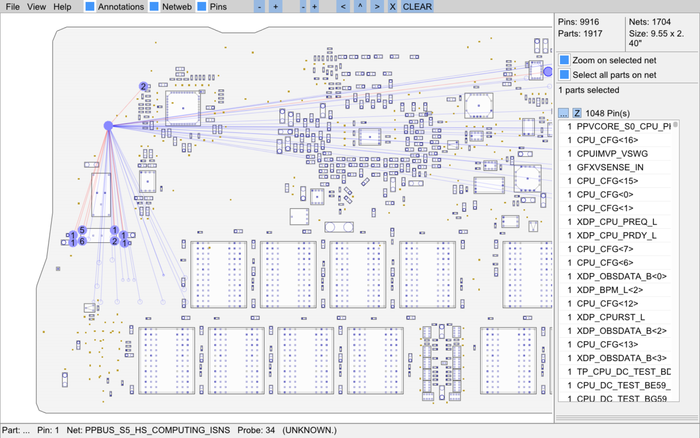

С дорожкой все понятно:

Смотрим резистор, номер позиционного обозначения и смотрим в схеме номинал.

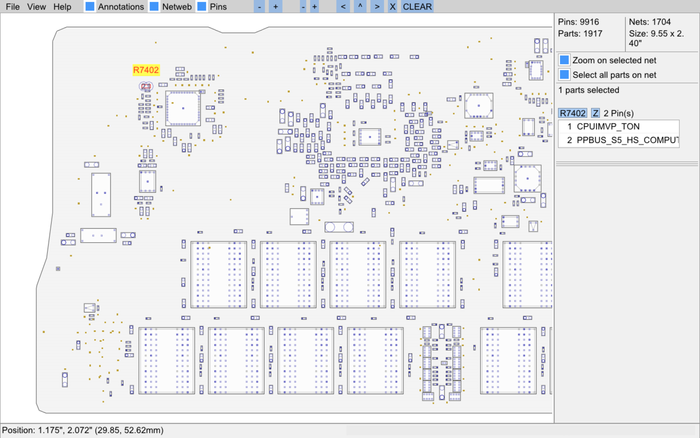

Вьюха:

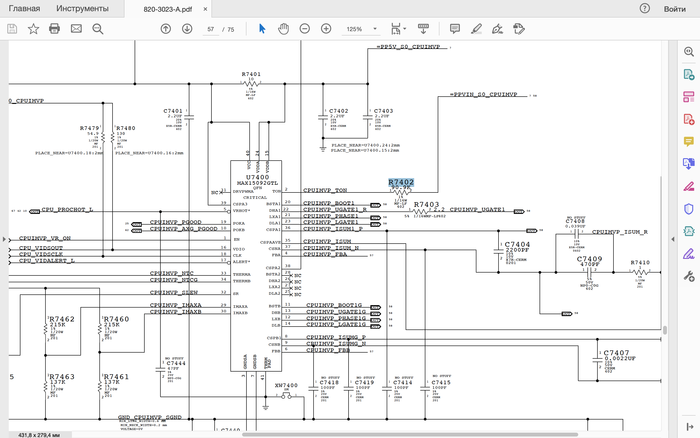

Схема:

Имеем: резистор R7402 – 90.9 kOhm. Остальные параметры в схеме – это процент потерь, мощность рассеивания тепла, тип материалов и форм-фактор. Эти параметры нас мало волнуют. Наиболее значимым для нас является его сопротивление, и... оно НЕ типовое, а точно заданное.

При производстве радиоэлектронной аппаратуры большинство компонентов используют с приближенными стандартизированными значениями. Но бывают случаи, когда требуется уникальный элемент, и производство заказывает элемент с необходимыми параметрами у завода изготовителя компонентов.

Давайте попробуем разобраться, почему же это значение у данного элемента так уникально:

В этом нам поможет понимание того, на какой шине он стоит. Как мы видим из схемы и вьюхи он установлен последовательно в цепи =PPVIN_S0_CPUIMVP  - >  CPUIMVP_TON. И уходит на вывод TON микросхемы U7400, которая MAX15092GTL. Это широтно-импульсный модулятор, формирует питание непосредственно самого процессора. Про тему ШИМ я не буду вдаваться в подробности, так как на Пикабу видел очень много постов, где народ очень доступно и интересно рассказывает о ШИМ и принципах их работы. Здесь стоит заострить внимание только на том, что вывод TON многие воспринимают неправильно. Даже от профессионалов я слышал такую трактовку как «это вывод, с которого снимаются показания работы ШИМ, ну то есть как – ТОН – фон работы ШИМ». Это не так. TON (а точнее Ton, есть еще Toff, и их отношение Tpwm)– это время активного состояния сигнала. То есть это вывод, с которого снимаются показания силовой шины питания (=PPVIN_S0_CPUIMVP в данном случае). ШИМ анализирует эти показания, а в точности Время и Амплитуду (напряжение) и, скажу приближенно, подгоняет свою работу под характеристики силовой шины. Это необходимо для формирования постоянной составляющей. И еще одна не маловажная роль этого вывода – понимание того, когда можно включать генерацию на силовых транзисторах питания процессора. Потому как при любом включении оборудования возникает переходной процесс – скачок напряжения и тока - очень опасная штука если она прилетит на питание процессора.

Ну и что мы получили в итоге: этот резистор понижает напряжение на вход TON, так как на шине =PPVIN_S0_CPUIMVP имеем 12.8В (указанно в схеме далее). Подав такое напряжение на этот вывод, мы выведем ШИМ из строя. Но бесконечно ограничить мы его тоже не можем, иначе не получим должного режима ШИМ на выходе. Поэтому значение резистора должно соответствовать расчетному. А как рассчитывать этот резистор – указано в даташите для ШИМ, но нас это сейчас не интересует.

И что же у нас происходило с устройством? Ну как говорят – «не поднималось питание проца». А в точности у нас платформа имела корректный запуск вплоть до запуска питания самой ШИМ. Но ШИМ не могла сформировать должные параметры на выходах, так как из-за отгнивания резистора и шины не понимала, что ей делать. Соответственно запускались все системы и ждали запуска процессора. Поэтому и было заниженное потребление тока.

Вот и вся интрига с уникальностью этого резистора. Нам осталось найти точно такой же на плате-доноре и восстановить дорожки.

Поднимаем резистор и видим как ему было плохо, площадка пайки отгнила напрочь, резистор тоже:

Меняем резистор с донора (оказался, к стати, такой же), восстанавливаем его окрестности, чистим, любуемся:

Те же манипуляции проводим и с отгнившим тест-поинтом на шине:

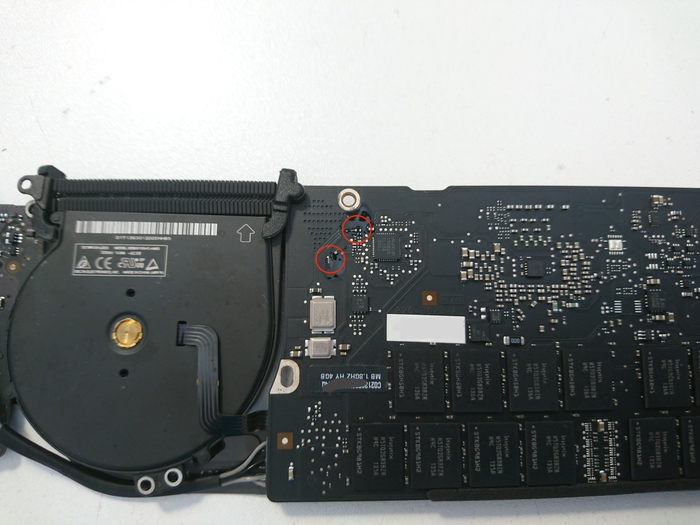

Вид на плату (еще с флюс-гелем) для понимания в какой области проводились работы:

А теперь ответственный момент: все ли мы правильно сделали? Ответ получим, установив плату на место и подав питание.

Сразу отмечу, что, конечно же перед тем, как подать питание - сделал все должные замеры на короткие замыкания и разрывы и еще раз осмотрел всю плату. Так же я уже закупил и заменил все необходимые компоненты, о которых говорил вначале. Но описывать здесь каждый шаг не имеет смысла, поэтому просто опустим эти моменты. Поскольку сомнений при замерах у меня не возникло - продолжаем.

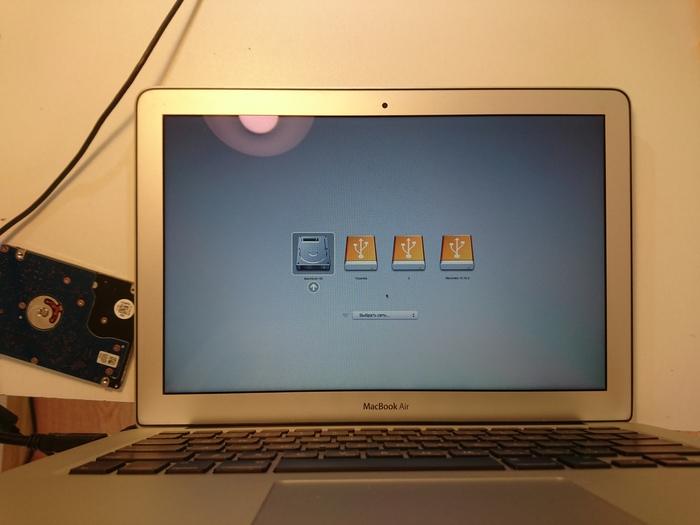

Чудо свершилось, аппарат запустился корректно:

И потребление со всеми подключенными элементами в норме (аккумуляторная батарея в режиме подзарядки потребляет порядка 1 - 1.5 А, ну и 500-700 мА у нас на работу платы логики):

Вот и все. Скручиваем аппарат, проводим итоговые тесты. Звоним владельцу и радуем его.

И фото от счастливого владельца уже рабочего аппарата:

---

На этом всё. Спасибо за внимание. Успешных всем ремонтов. Пойду писать новый пост, пока есть время.

Пролог.
Нет, я не забыл про Пикабу, но очень много работы, да и много что менялось и происходило за этот период. Но накопил много материала, теперь его нужно перерабатывать и выкладывать. Как и говорил ранее - посты хотел бы писать чаще. Но, судьба подкидывает все больше немаловажных задач.

Наученный опытом предыдущих постов с пропадающими фото, прикрепляю фото отдельным архивом. Не знаю сколько он продержится, так размещается на моем облаке забитым под завязку, ну и здесь по обстоятельствам посмотрим, как фото зафиксируются. ТЫК

Эпилог.

Этот пост не является пошаговым руководством. Это всего лишь небольшая памятка о проблемах и рассказ о том, как протекает работа у меня лично. Не забываем, что у каждого свои методы работы.

И тем более я не собираюсь составлять кому-то конкуренцию, наоборот - я открыт для сотрудничества.

Всем добра и шоколада =)
