Привет Пикабу!

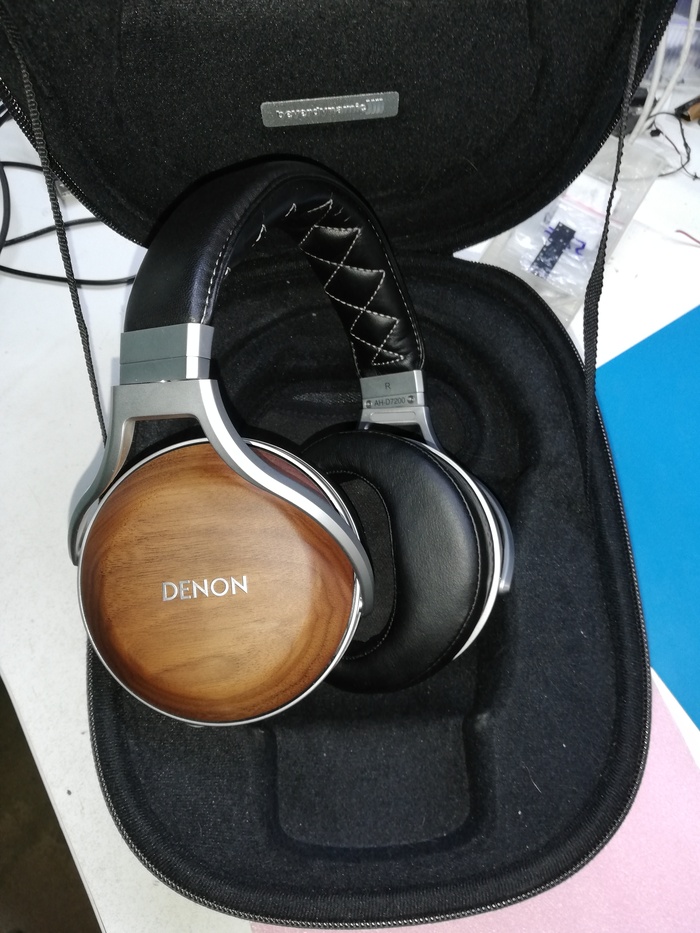

Сегодня на рабочем столе наушники DENON AH-D7200

Заявленная проблема: Нет звука в левом динамике.
К слову, объявленная официальная стоимость ушей - 1000 американских денег.

Видео по традиции в конце поста. Оно будет на половину в режиме слайд-шоу, так как не планировал изначально ролик монтировать, а только на Пикабу фоточки накидать. Но решил на выходных состряпать. Там фотки, видео под микроскопом и комментарии к происходящему.

Разбираем левую чашку. Снимаем амбушюру вместе с пластиковым вкладышем. Выкручиваем 5 винтов. Далее выкручиваем еще 4 самореза и снимаем деревяху

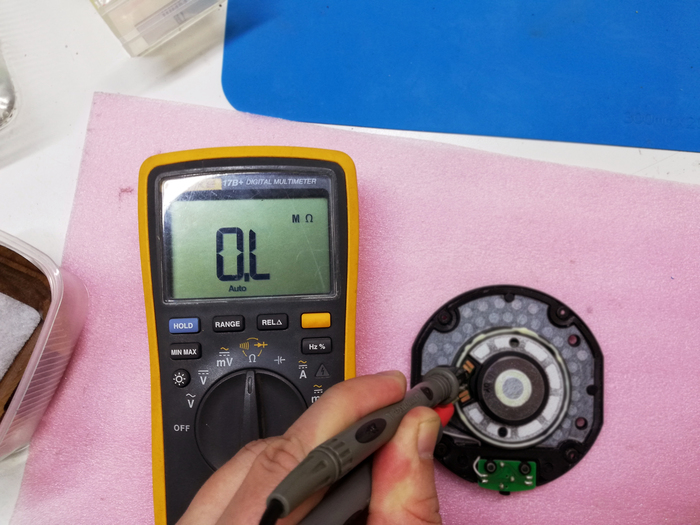

Замеряем сопротивление динамика

По нулям... Значит обмотка динамика в обрыве.

Приступаем к ремонту.

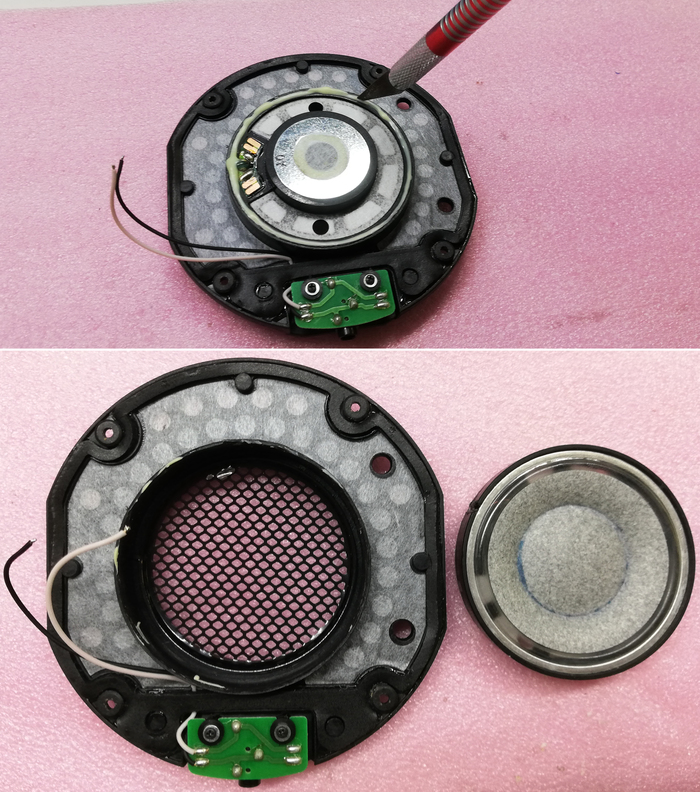

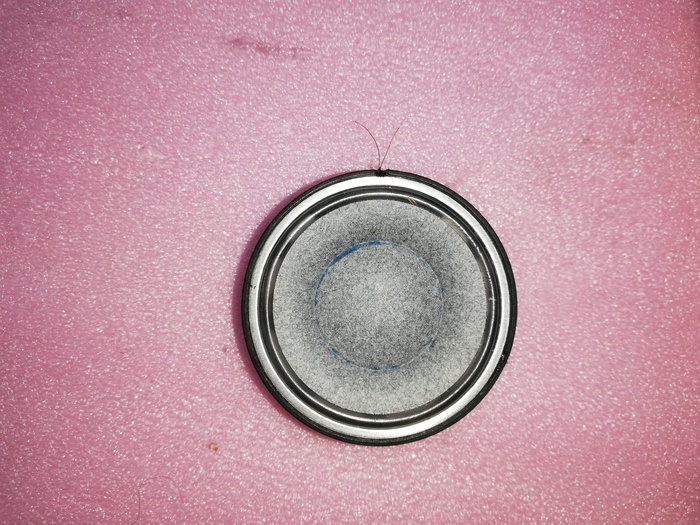

Срезаем скальпелем герметик вокруг. И вынимаем динамик.

Обмотка с мембраны динамика выходит наружу через отверстие в корпусе. Далее припаивается к контактам с обратной стороны корпуса динамика. Как правило, обрыв происходит в районе выхода проводников из под мембраны. Так как там максимальная амплитуда колебания мембраны. И не каждый провод выдерживает. Тут роль играет огромное множество конструктивных нюансов.
Но основные - это состав клея и свободное прохождение провода на обратную сторону корпуса.
Эта проблема встречается у многих производителей, в том числе и топовых: Bose, Bowes&Wilkins, Sony, Ultrasone и т.д.
Показывал раньше подобные ремонты. Настала очередь Денонов. Дешевые наушники - не исключение. Просто нет смысла их ремонтировать.
Нам как-то принесли какие-то китайские уши с аналогичной проблемой. На приемке обозначили ценник в 5000-8000 руб. Клиент несколько растерялся, так как он их новые за 700 руб купил. Ну а нам какая разница... Что уши за 700, что за 100 кило руб. Работа одна и та же выполняется.

Отвлекся...
Первое, что необходимо - это снять мембрану. Естественно, не повредив ее.

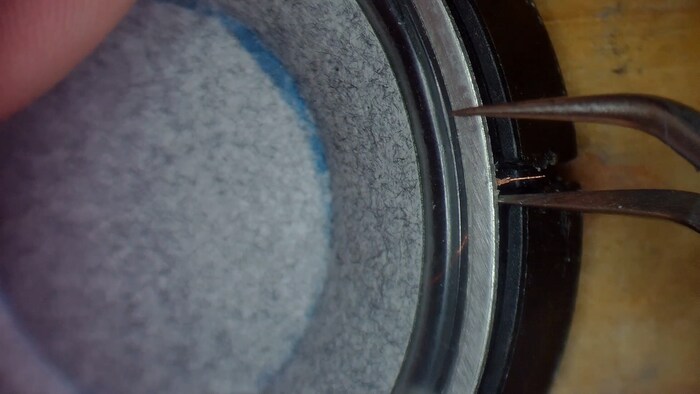

Запихиваем пинцет между мембраной и корпусом динамика и очень нежно ведем пинцет по кругу.

На всю окружность ушло порядка 15 минут. Клей должен сам отпустить мембрану. Не нужно ее тянуть насильно.
Просто некоторые клиенты приносят уши с рассказом, что видели, как я за 20 минут наушники починил. И им нужно прям вот сейчас.
Во-первых, минимум на такую работу уходит 2 часа, а то и 3, как в данном случае.
Во-вторых, существует очередь и все хотят побыстрее. А очереди менее чем в 2-3 дня у нас никогда не бывает. А чаще неделя - полторы. И что еще важно, спешить в этом деле не стоит. Можно дров наломать мембрану попортить.
Сразу мы можем разве что ноутбук почистить. Если в нем не жидкий металл. А то он очень обидчивый и если к нему отнестись без должного уважения, то он может не простить и жестко наказать как мастера, так и владельца ноутбука. Или что-то простое и очевидное сделать можем сразу. К примеру, разъем питания заменить. Тут - да, можно согласовать время и все сделать в течении 1-1.5 часов.

Опять отвлекся от динамика на лирику...
Сняли мембрану.

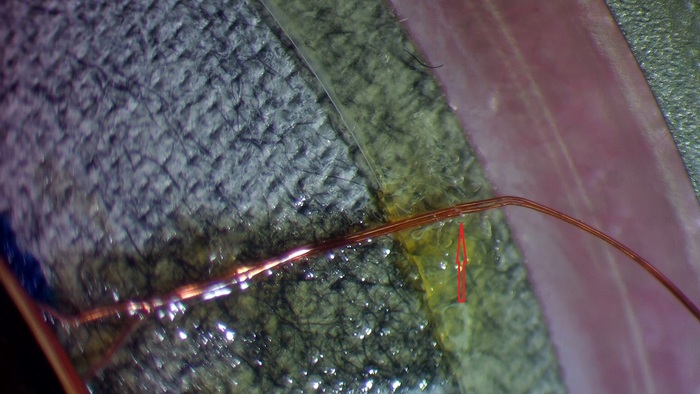

Вот он обрыв.

В данном случае, во всем виноват клей. Он очень жесткий. И как раз на границе выхода проводов из под клея они и обломились.
К слову, на целлюлозных мембранах разных производителей очень часто встречается такой жесткий клей. На пленочных мембранах клей мягче и эластичнее. Но там есть другие конструктивные недостатки. Еще такое наблюдение: если сердцевина мембраны из бумажки, то обязательно будет жесткий клей.
Не знаю, с чем связано. Может в комментариях кто-то подскажет???

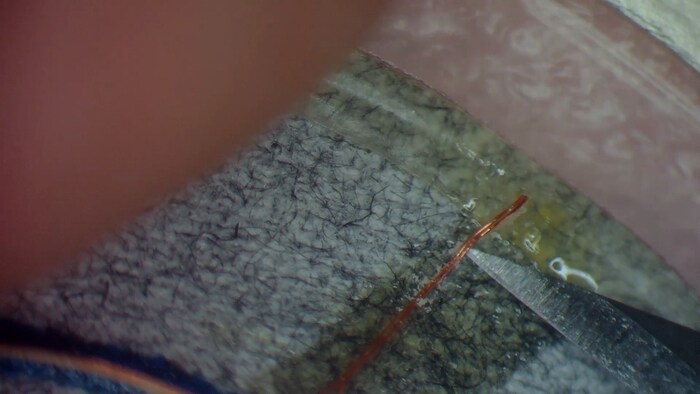

Теперь долго и упорно пытаемся высвободить провода из-под клея. Шкрябаем скальпелем, пока клей не сдастся.

Провод очень тонкий и хрупкий. Его нельзя повредить не в коем случае. А то придется еще дальше зачищать. Одно не ловкое движение скальпелем и можно повредить провод или мембрану.

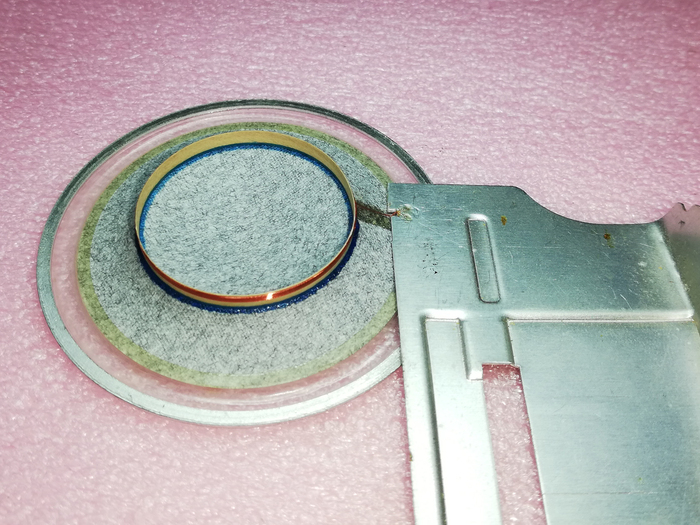

В общем, достали концы. Теперь их нужно залудить. Использую металлическую пластину для защиты мембраны от паяльника.

Теперь у старой обмотки будут 2 новых конца. Припаиваю.

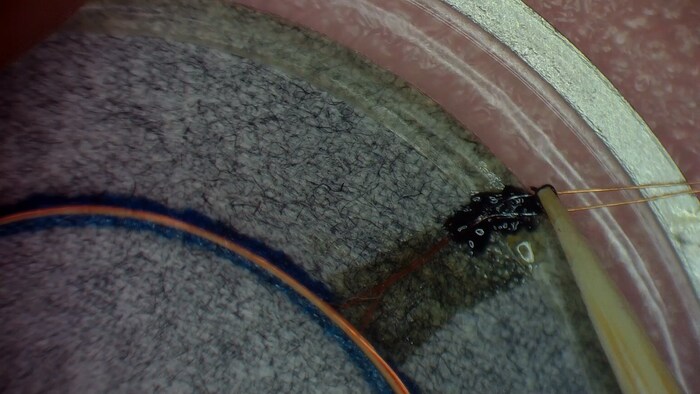

Приклеиваю концы на мягкий клей. Т-7000

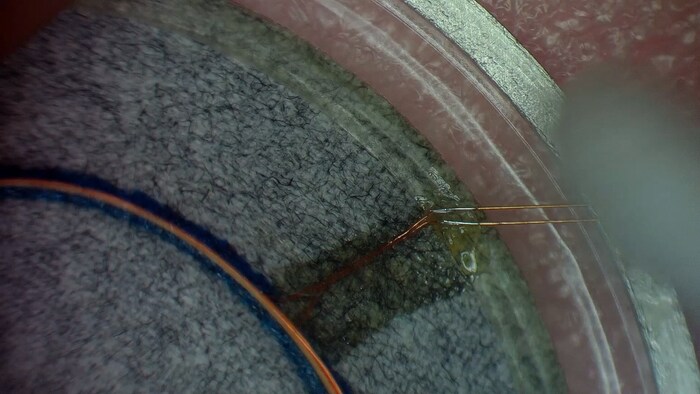

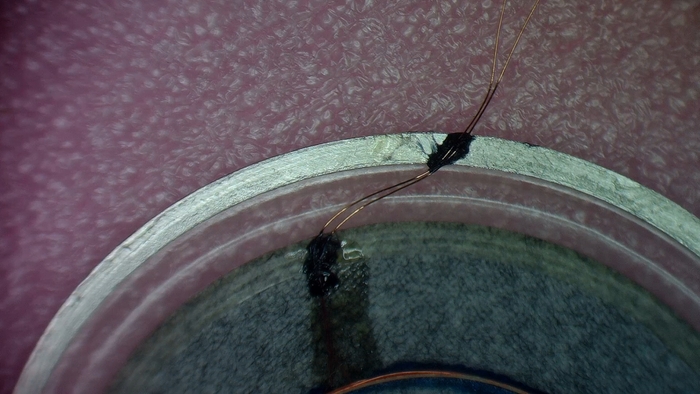

С наружней стороны мембраны тоже мажем клей и приклеиваем концы. Но тут серьезный нюанс. Между двумя точками клея провода должны быть расслабленны. Они не должны быть в натяг, чтобы не мешать мембране двигаться и чтобы в скором времени проблема не повторилась.
В общем, укладываем их своеобразной буквой S и оставляем запас

А что у нас с сопротивлением на обмотке? Вы знаете?
Я тоже нет.
Нам поможет второй динамик. Разбираем второе ухо и замеряем.

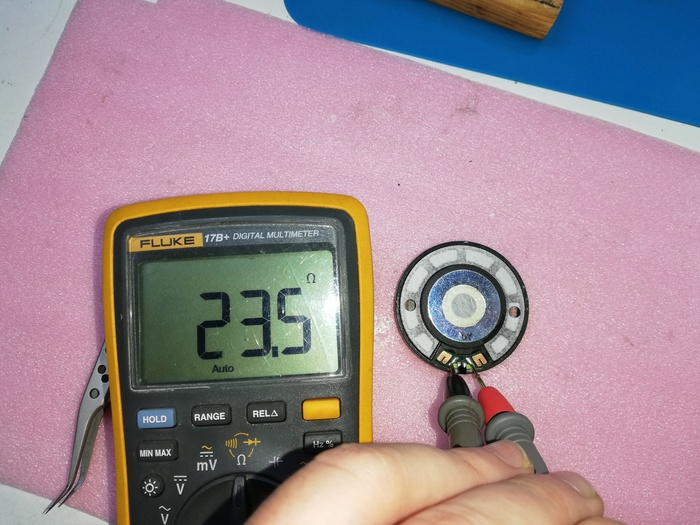

23.5 Ом, с учетом сопротивления щупов.
Это точно не китайские динамики на 24 Ом. Тут инженеры импровизировали.
Держим в уме и собираем второе ухо обратно. К этому времени клей на мембране подсох. Наносим клей на корпус динамика и приклеиваем мембрану на место

Далее залуживаем концы концов. Припаиваем их к клеммам. И удаляем отработанный флюс.

Замеряем сопротивление на отремонтированном динамике.

Снова 23.5 Ом - все точно, как в аптеке. Отлично!

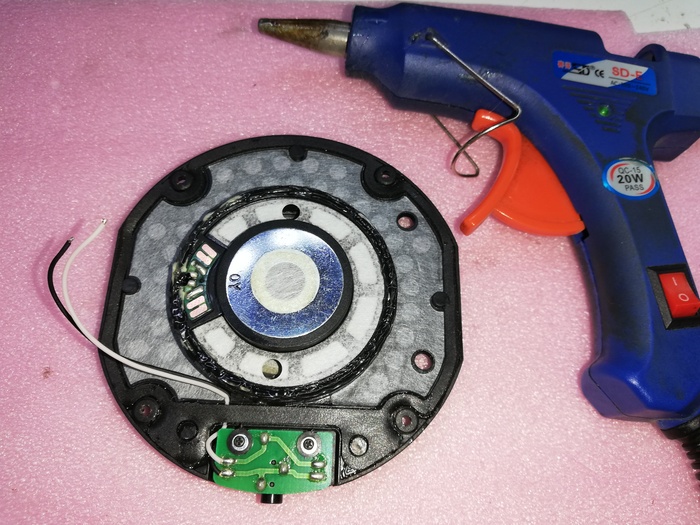

Устанавливаем динамик на место и приклеиваем его на термоклей. С учетом зазоров - это лучшее решение.

Припаиваем провода от разъема. И собираем все в обратном порядке.

К слову, таких ремонтов уже выполнено несколько сотен. Качество звука не могу передать в видео, но 99% клиентов не ощущают разницы после ремонта.
Один из клиентов сверял частоты на проф оборудовании. Разница по частотным графикам, говорит - есть. Но на слух он так и не смог уловить ее.
А вот при замене на китайские динамики, разница ощутимая даже для меня, хоть и мишка по ушкам потопал.

Вот и всё. Держите обещанный видос. Появится через пару часов после публикации поста. Такое уж теперь Пикабу... Вот ссылка, на всякий случай: https://youtu.be/I7Wsawpkkbo

На этом закругляюсь.
Если зашло, ставьте плюс класс.
Спасибо всем за внимание! Удачных ремонтов и честных мастеров!

-----------------------------------------
