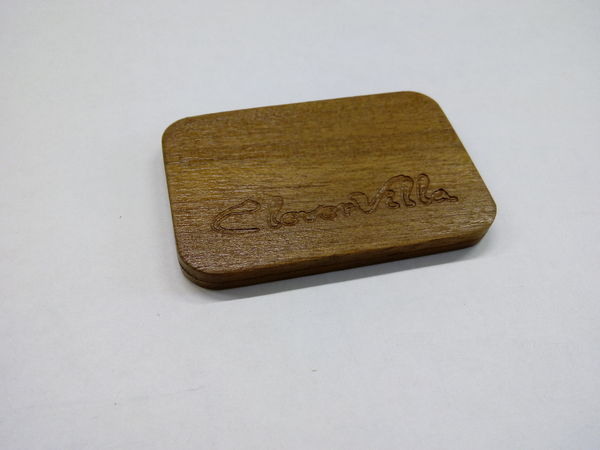

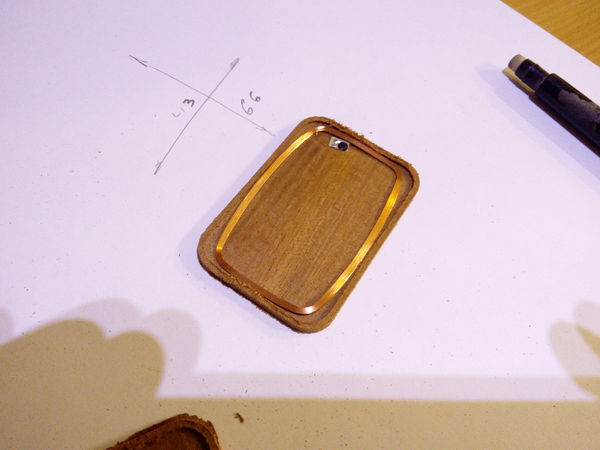

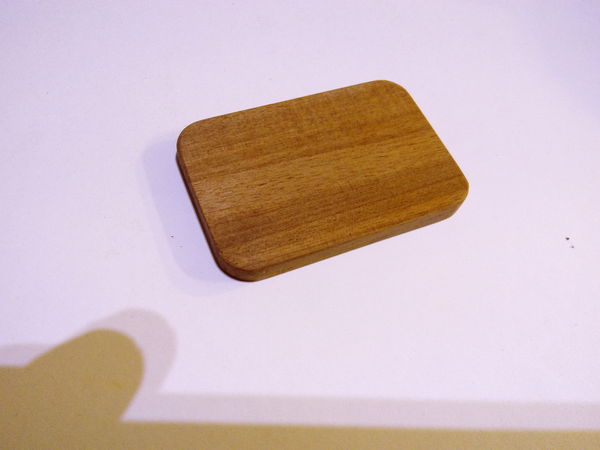

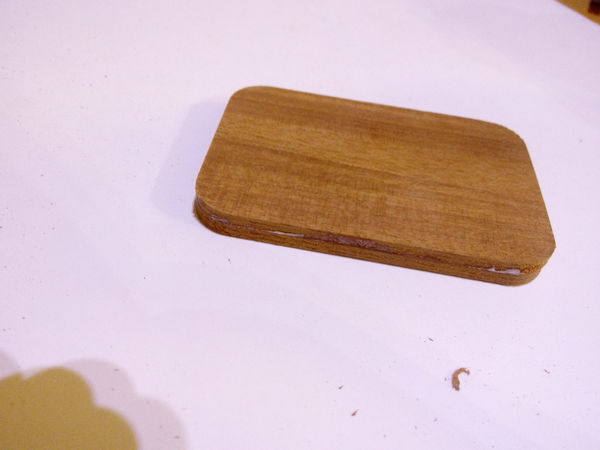

Как и обещал в этом посте http://pikabu.ru/story/obnovlyaem_propusk_4101413
Делаю длиннопост, про самодельный ЧПУ станок. Снимал все на того же китайца.

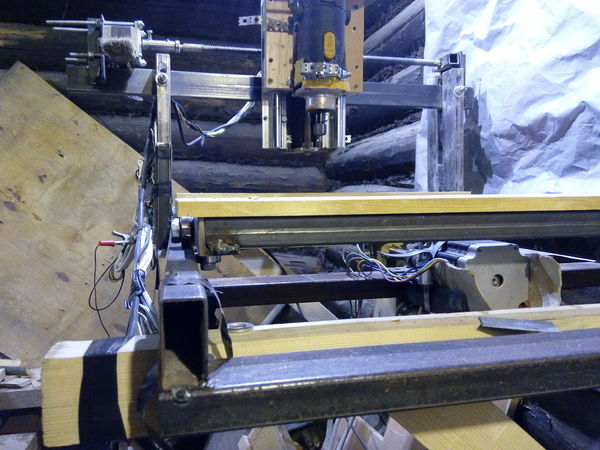

Весь каркас сварен, из профильной трубы 20*40. Движки униполярные, 2 по 0.8 ампера и 1 на 1.5 ампера, который таскает столешницу. Фрезер китайский "Энкор", в свое время купил на распродаже за 2 с копейками. Приступим к детальному осмотру.
Электроника. Плата тупо примотана изолентой к станине, состоит из 3 драйверов SLA7078M, схему подключения которых, можно без труда надыбать в интернете. Покупал на Али 10шт за 1 т.р., пришли Б/У, отсудил обратно 600р. До этих драйверов стояли tb6560, читал что они подходят к униполярникам, но ни кто не написал, что при этом теряется мощность движка и он начинает крутить в 2 раза медленнее. Драйверы подключены на прямую к LPT без оптопар, за что уже поплатился 3мя сгоревшими контактами в порту.

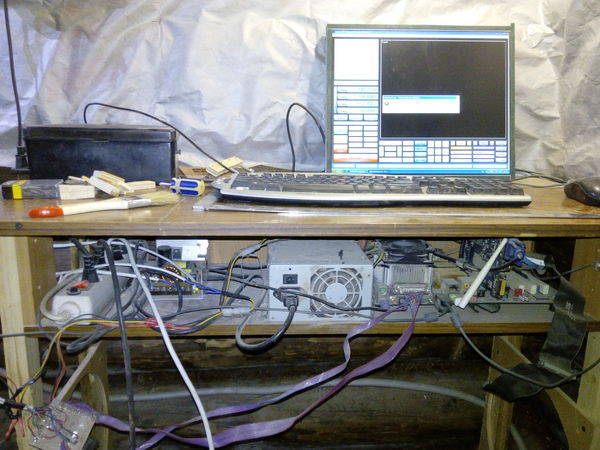

Сам "Компьютерный стол" собран из старой материнки на 775 сокете, вот только жесткий стоит твердотельный на 40 гигов, китайский за 1000 р., так как от холода, старый покрылся бадами. Для питания движков, стоит обычнюй БП на 24v 10А для светодиодов.

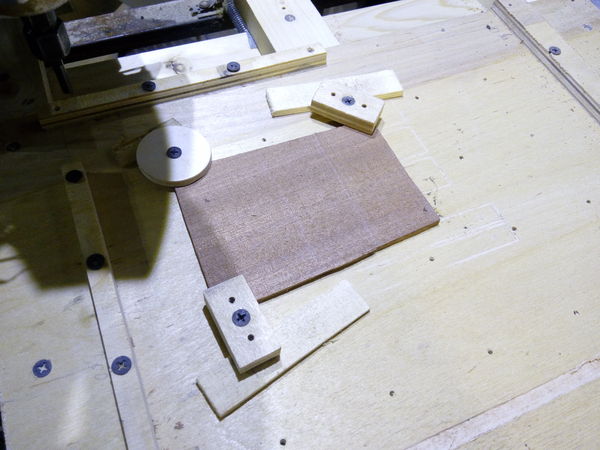

И так приступим к механике. Ось X сделана в виде подвижной столешницы, сваренная из 25 ого уголка. Винт трапецеидальный длиной 500мм. Раньше стояли шпильки М16, но для увеличении скорости и точности, я разорился на нормальные винты.
Ездит столешница на подшипниках. Минус такого исполнения в том, что постоянно под них попадают опилки, но в будущем с нормальным пылеудалением, я думаю эта проблема решится. Направляющие из профильной трубы 20*40.

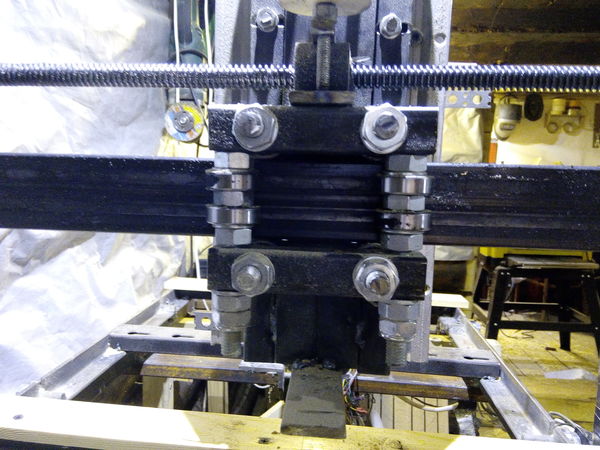

Ось Y. Наверное самая сложная в этом проекте. Каретка сделана из профильной трубы 20*20 и кучи подшипников, сидящих на М16 шпильках. Ездит все это чудо по профилю 20*40. Минусы такого исполнения, все те же, забивается пыль под подшипники.

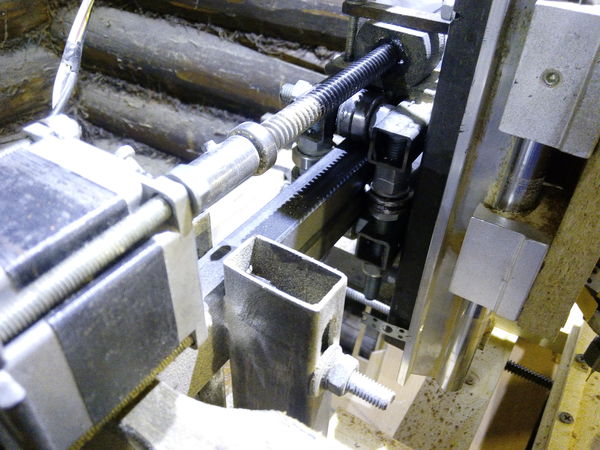

Ось Z. Сделана из купленных направляющих на 16мм, которые в начале покупались не к этому станку. Плюсы таких направляющих в том, что не забивает пылью, но стоят дорого. Хотел собрать токарный на ЧПУ, но подумал, что я лучше к этому приделаю 4 ось.
Тут все просто. 2 направляющие с своими родными подшипниками к которым прикручен кусок ДСП. Таскает все это шпилька М16. Крепление шпильки к движку сделано из ненужной головки на 9мм. На удивление точности тут хватает, так как фрезер давит на шпильку в низ и люфта на ней из-за этого нет.

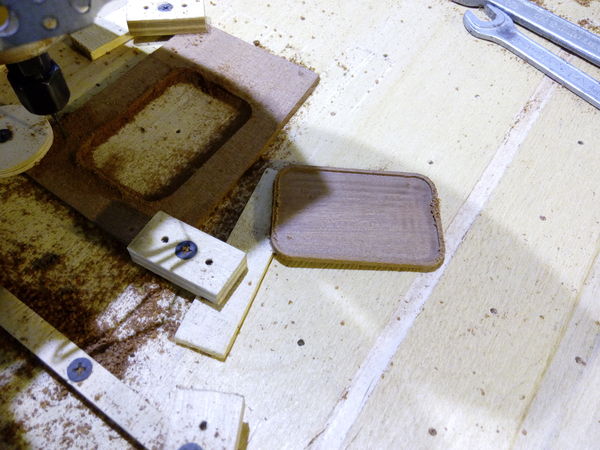

Вроде бы и все, что хотел рассказать. Напишу еще затраты на станок. Сразу скажу собирал я его 2 года, так что некоторые цены могут быть смешными. Драйвера 600р, движки 2 по 900р и 1300р, железо 1000р, фрезер ~2000р, подшипники 25шт по ~25р, Винты с гайками ~ 2000р, Направляющие для Z ~2000р и того примерно 10000 рублей. И немного видео его работы.
Для самых внимательных, кисточка тоже часть станка она не дает опуститься движку и заклинить ось=)
