Морнинг, камарадос!
История из моего "сервисно-инженерного" прошлого.
Поехал я как-то к заказчику компрессор поковырять. В процессе работы нашел под корпусом несанкционированный кусок полипропиленовой трубы. Достал посмотреть и тут мне все стало понятно...
Такая вот она, смекалочка...
Морнинг, камарадос!
Присоединю я к движу и свою мастерскую.
В режиме "онлайн" могу проконсультировать по изготовлению металлоконструкций, подбору и настройке сварочного оборудования, общей металлообработке.
В режиме "офлайн" для обитателей города-героя Минска услуги по сварке, ремонту металлоизделий.
Спасибо за внимание! Все однозначно будет лучше...
Морнинг, камарадос!
И снова на связи мастерская Iron.Rule
Прошли праздники, отгремели салюты, последние отмечающие окончательно обрели трезвость ума, начались #трудовыебудни. Пришла пора и мне поделиться с вами (а вас становится больше, что несомненно радует) воплощением своей давней идеи...
Сегодня поговорим об исполнении мечт. Последнее время мы испытывали колоссальные морально-нравственные страдания, связанные с точным позиционированием деталей для сварки и надежной их фиксацией в сваренном состоянии. Посему было принято решение воплощать в жизнь давнюю мечту.
Мечта простая, хочу ровную поверхность с возможностью закрепить детали в нужном положении, собрать кондуктор для сварки одинаковых деталей, иметь плоскостность и повторяемость, больше никогда не иметь рака мозгов с позиционированием.
Решение простое - сварочный стол. Технология и конструкция не нова, на "изобретение" тоже претендовать не стОит, гуглим.
Гугл выдает, что при моих размерах (2000х1000), история получается дорогая, а в нашей синеокой и подавно практически невозможная.
С учетом полученного экспириенса топаем в любой САПР и понеслась)
За основу взята система d16х50х50 и сталь 8мм.

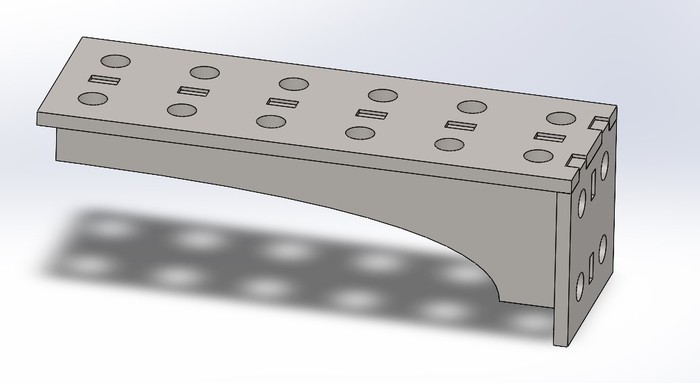

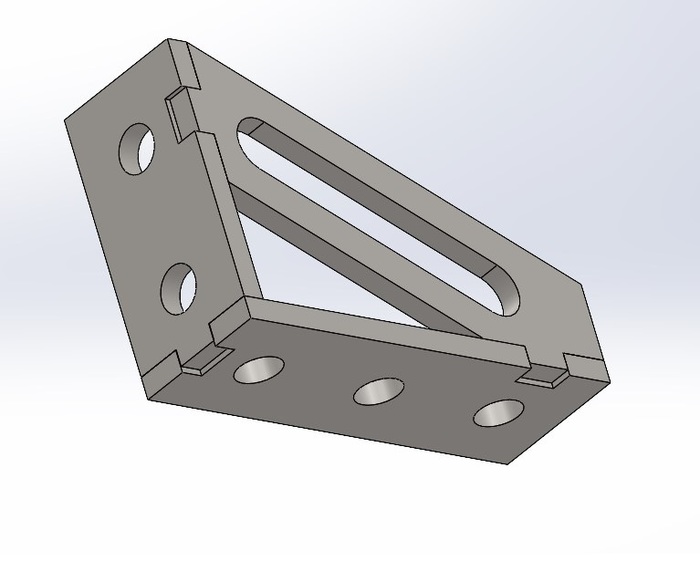

Прочертив все детальки стола делаем тоже самое с оснасткой к нему.
Выводим из моделей *.dxf и отдаем лазерщикам. Туда же со слезами отдаем сумму денег. Далее начинается ожидание... И вот в канун нового года, аккурат 30 числа в восемь вечером видим фары и понимаем, что оно приехало! Разгружаемся!
В качестве "подстолья" было принято решение использовать старый сварочный стол. На нем и производили сборку.
Сборка... Сколько боли и опасений в этом слове... Насмотревшись, как это делали другие рвемся в магазин, покупаем кучу шпилек, гаек, шайб и прочего. Из шпильки генерируем болты, из арматуры длинные болты)

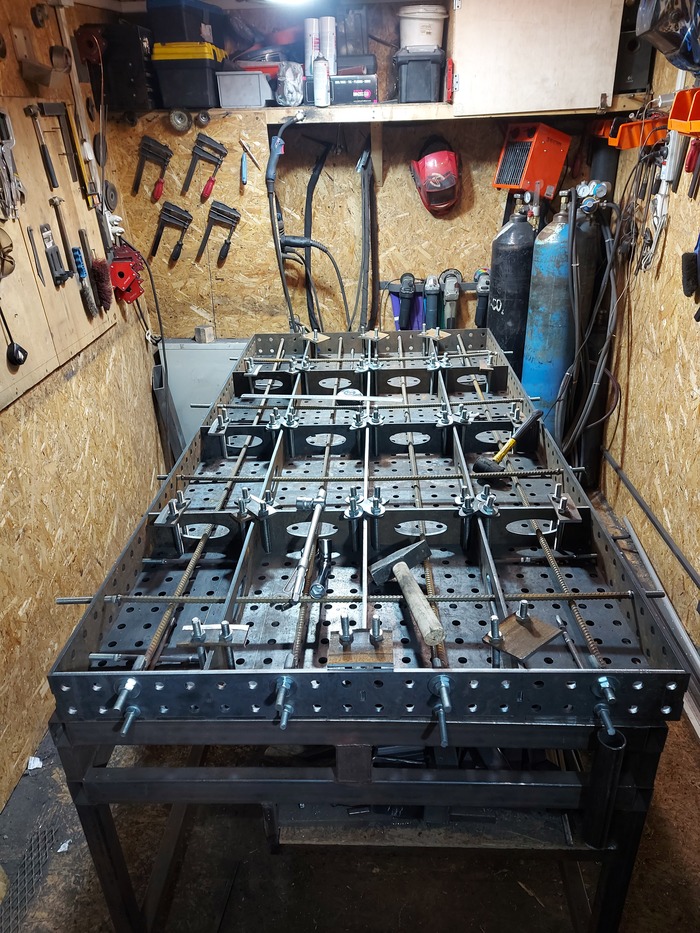

Начинаем сборку. Пока без применения сварки
Собираем, промеряем, думаем о последовательности наложения сварочных швов и обвариваем, проверяя углы, диагонали и прочее... После сварки оставляем столешницу в стянутом состоянии и идем спать. Утром снимаем все стяжки и прикручиваем ручки для переворота.
Переворачиваем, ставим его на свое место и точным [гомерический смех за кадром] правилом проверяем плоскость. Да, я понимаю, что точность правила оставляем желать лучшего, но для наших целей и желаемой точности его достаточно (в конце концов это не поверочная плита, а сварочный стол). Для понимающих: по длине, ширине и диагоналям максимум, что я смог впихнуть под правило - щуп 0,55.
Далее занимаемся оснасткой. Заказываем струбцины, заказываем у токаря бобышки.

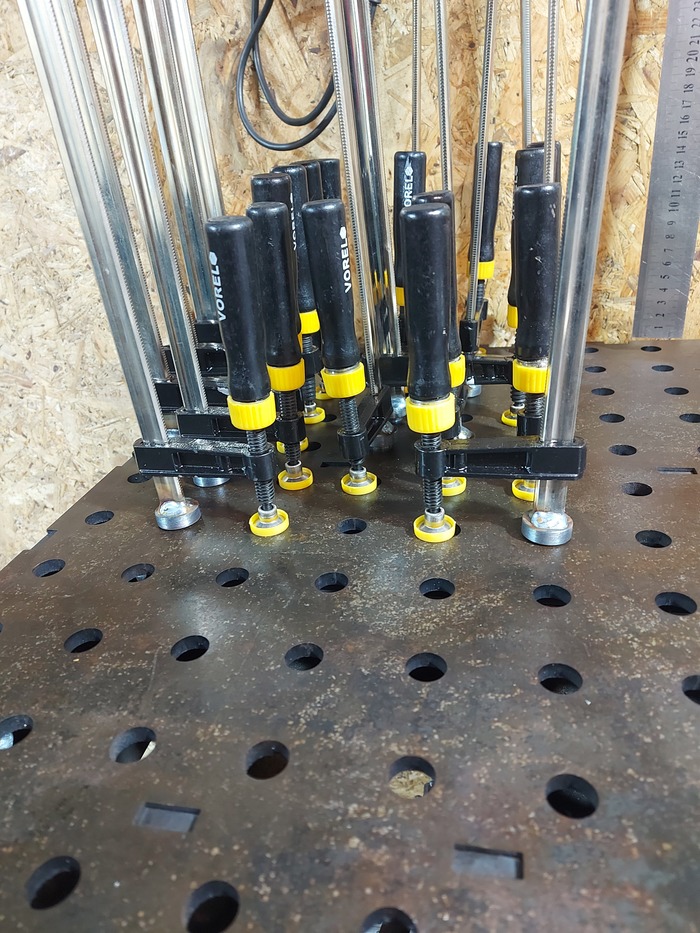

Приходят струбцины и мы сразу их уродуем.
И тут же воссоздаем.

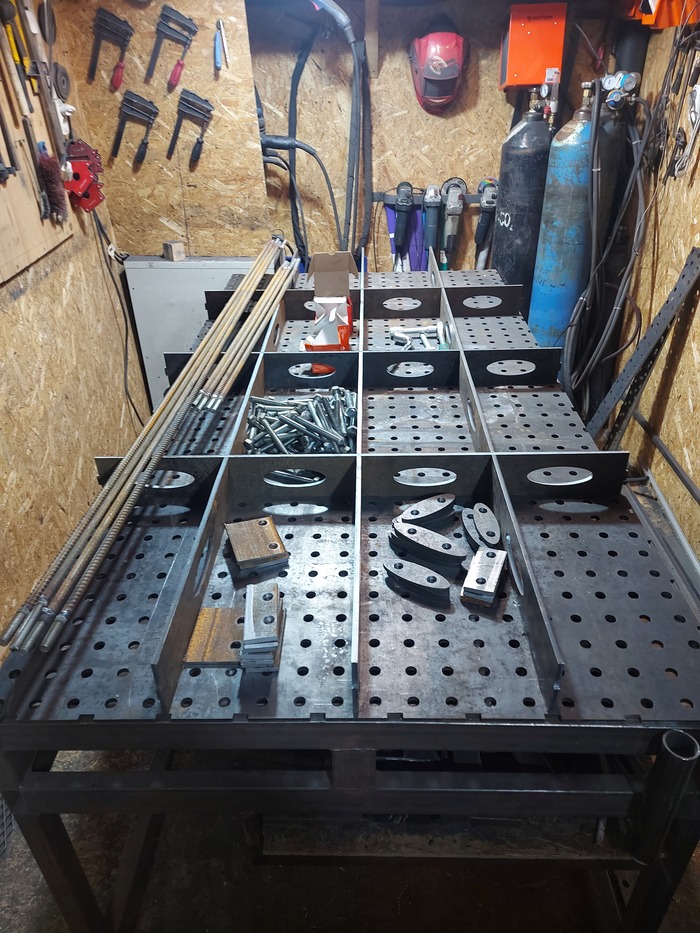

Ну и, собственно полученный результат. В процессе работы пришло понимание, чего не хватает по оснастке, ее я дочерчу и так же через лазер изготовлю.
Скажу честно. По шкале кайфа от 1 до 100, кайф где-то 176.
За сим все, с удовольствием подискутирую в комментариях.
Больше красоты ТУТ.
Дочитавшим, досмотревшим, подписавшимся и прочим спасибо!)
С Уважением, ваш Memfel!
Морнинг, камарадос!
Периодически делаем для наших любимых заказчиков лесенки, давно хотел написать о производстве таких изделий, но все никак в запаре не мог набрать контента и сесть за пост.
Так вот, сжав в кулак все, что сжималось, таки справился и буду мало-мало вам рассказывать.
ВАЖНО! Я показываю ту технологию, которую применяю сам. На тотальную истину я не претендую, учить никого не собираюсь. С удовольствием подискутирую с разбирающимеся и не очень в вопросе товарищами в комментариях.
Итак. Начинается все с осмотра и замера места планируемой установки лестницы. Собираемся, берем кучу измерительного инструмента и едем на место.
Вот такая вот картина нас ждет. Снимаем размеры, обсуждаем нюансы, жмем руки и отправляемся проектировать.
Имея некие "стандарты" лестницестроения (сам придумал слово)), пожелания по проекту и любую программу для моделирования рожаем проект.
Из проекта вытягиваем чертежи, считаем и заказываем металл.
Металл получен. Труба 100х50х3мм. Режем заготовки, собираем стапель и начинаем все это дело собирать до кучи.
Как результат получаем кучу одинаковых делалек и внезапно мелкоузовая сборка завершена.
Берем заранее заготовленные комплекты и начинаем собирать косоуры по одному.
После сборки первого, он используется как шаблон для сборки остальных.
В итоге у нас есть четыре готовых косоура и мы можем начинать их отделку.
Мы привариваем "уши" для крепления ступеней и шпатлюем швы. Теперь переезжаем в малярку.
После покраски хватаем косоуры, балки, кучу инструмента и дуем монтировать.
Ну и собсна, результаты наших трудов
За сим все, с удовольствием подискутирую в комментариях (предвижу срач по поводу прочности, жесткости, прогибов и прочего).
Больше красоты ТУТ.
Дочитавшим, досмотревшим, подписавшимся и прочим спасибо!)
С Уважением, ваш Memfel!
Морнинг, камарадос.
Сегодня не в тему, но как-то меня пробрало...
Прихворел я тут что-то. Думал, короновало по второму кругу, а нет, тест минус.
Потопал я, значится, к доктору, дабы пилюлю животворящую выписать, а он меня на анализы отправил, ещё и слово "cito" во всех направлениях понаписал.
Ок, дело ясное, прихожу в лабораторию палец уколоть, там сидит лаборант-девушка. На ней не то что лица нет, она аж серая вся. Судя по всему, я у неё за сегодня уже даже не в первой сотне. Помазала она мне средний палец антисептиком, уколола в безымянный и отправила ждать результатов.
Так вот, к чему я это все... Врачи, медики, все причастные к этому ковидодурдому, берегите себя, хоть я и слабо представляю, как это можно делать в сложившихся обстоятельствах.
Ну, что же... не ожидал я такого ажиотажа, посему считаю своим долгом отчитаться)
Адекватный токарь найден)
UPD: поступил вопрос: "что выточил неадекватный токарь?". Об этом тут:
Самый короткий рассказ, способный растрогать любого инженера
Морнинг, камарадос!
История простая, аки грабли без черенка. Понадобилось мне выточить колесо для очередного заказа. Что же, как нынче можно говорить, "по этому кейсу у нас есть экспириенс!". Топаем рисовать эскиз.
Деталь простая донельзя. Требований ни по материалу (на словах указал, что любая подстаночная сталь сгодится), ни по допускам, ни по шероховатостям НИ-КА-КИХ.
Отдаю токарю, отвечаю на пару вопросов, вроде бы все понятно. Казалось бы, что может пойти не так?
В назначенное время звонок: "Приезжай, забирай, все готово!"
Счастливый прыгаю в машину, несусь к токарю и...
Ну.... Как бы вам сказать...
Выводы делайте сами, а я пошел в свой угол по-старчески бубнить о "поколении", "поэтому так и живем", "мы такими не были" и так далее...
С любовью!
Ваш Memfel!
Морнинг, комарадос!!!
Раз уж времени много, нужно пилить отчеты для потомков о проделанном в мастерской за последний год.
Сегодня займемся табуретками из металла и дерева. Думаю, многие из вас видели подобные конструкции, я лишь пытаюсь поделиться процессом и результатом в моем исполнении))
Итак есть идея и набросок на бумаге. Хватаем профиль 20х20х2 и пилим в размер.
Обрабатываем места резов и начинаем сваривать из них квадраты.
Обрабатываем швы. Собираем в стапель и получаем...
Все швы обвариваем, зачищаем и повторяем вышеизложенное четыре раза.
Дальше дело за малым. Красим, мастырим деревяхи в размер, покрываем их маслом, собираем в кучу и наслаждаемся результатом.
Комарадос, это я обращаюсь к тем двум с половиной сотням человек, которые почему-то (самому удивительно) на меня подписались, есть вопрос. Решил пробовать делать посты такого плана как этот, без долгих прелюдий и подробных описаний. Как Вам?
И, да, совсем забыл. Мы мучительно начали развивать наш инстаграмм, там будет своеобразный лайв, то бишь фотки "в работе". ссыль ТУТ!
За сим у меня все, спасибо, господа, за внимание.
Баянометр молчал, аки рыба)
До новых, надеюсь скорых, встреч!
С Уважением, ваш Memfel!
