Напишу сразу – мой пост не содержит описания программной части или использования модулей Arduino. Он описывает очень простую и недорогую конструкцию отображения визуальной картинки цветомузыкального устройства.

Возможно, это привлечет новичков и поможет им в реализации интересных цветомузыкальных проектов с применением адресной светодиодной ленты WS2812 и контроллеров Arduino.

Есть несколько проектов цветомузыкальных устройств на базе Arduino с использованием адресной светодиодной ленты WS2812.

Например:

https://alexgyver.ru/colormusic/

https://www.youtube.com/watch?v=BRrXSYXCs88

Конечный результат этих проектов во многом зависит от способа отображения визуальной картинки.

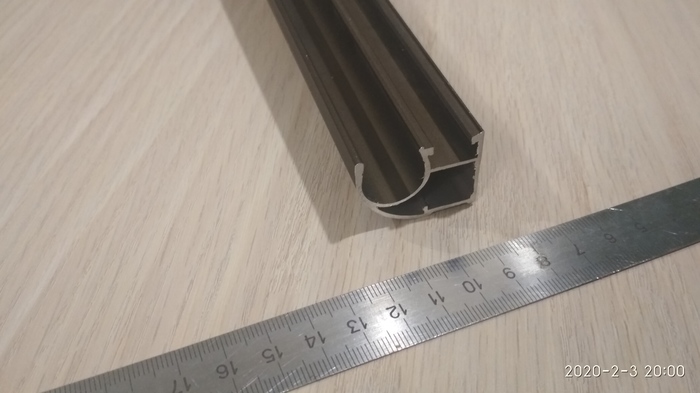

Я предлагаю для этого использовать алюминиевые ассиметричные ручки, применяемых для изготовления шкафов купе.

Фото №1

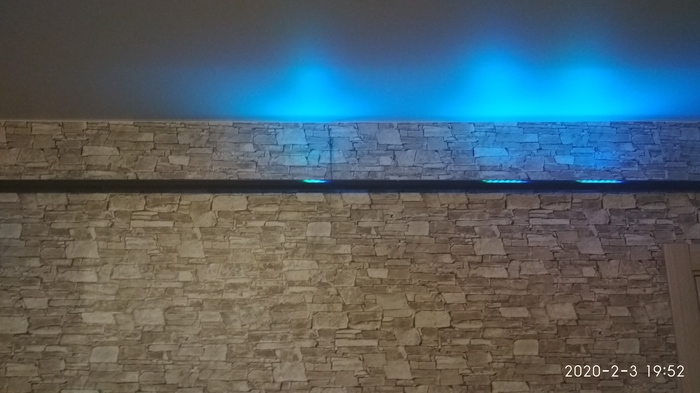

Размещать профиль рекомендую горизонтально в верху на стене в 20-50 см от потолка. Потолок лучше матовый белый (простая побелка, натяжные) – на нем лучше отображаются цветные вспышки (смешиваются цвета).

Фото №2

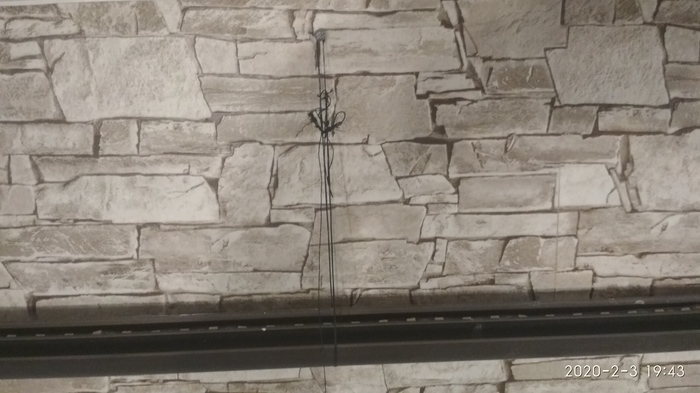

Совет по поводу крепления к стене. Лучше так как на фото №3. Через петлю на нитке или леске (можно подобрать цвет для меньшей видимости). Профиль просто лежит на нитке 2-х или 3х петель. При этом можно легко регулировать угол наклона профиля, а следовательно, и ширину освещенного участка на потолке. Предлагаю размещать так, чтобы точки светодиодов были не видны, а излучение от них направлять на потолок. На видео и фото я специально наклонил профиль так, что бы видны были светодиоды.

Фото №3

Преимущества:

1. Алюминиевый профиль служит радиатором для светодиодной ленты.

2. Использовать можно две «канавки» для монтажа двух светодиодных лент – прямоугольную для ленты не шире 10 мм (внимание!!!, некоторые ленты шириной 12мм), и полукруглую (размер до 15 мм). Фото №4. Параллельное подключение двух светодиодных лент, размещенных рядом, позволяет добиться двойной плотности свечения. А значит можно купить более дешевые ленты с плотностью 60 светодиодов на метр – а в сумме получить 120 диодов на метр. При этом перегрев светодиодов будет значительно меньше за счет меньшей плотности размещения диодов на ленте, а значит и проработают дольше. Размещения второй ленты относительно второй лучше выполнить с со смещением на пол шага между диодами, тем самым повысить плавность свечения. Так как ленты подключаем параллельно, то и светодиоды с разных лент, но размещённых рядом (в соседних «канавках»), будут иметь одинаковый адрес в программе, а значит цвет и яркость свечения будут одинаковыми.

3. Отверстия внутри ручки можно использовать для скрытой прокладки кабеля питания (+5В) длинных лент с целью подключения питания с дальней стороны. Фото №4. Одно из отверстий можно использовать для наращивания длины профиля – плотно «вбить» деревяшку длинной 10-20 см на половину в одну часть, наполовину в другую. Кабель питания при этом провести через соседнее малое отверстие.

4. Цена от 200 р за ручку длиной 2,7 метра!!! – стандартная длина. Разные расцветки ручек. Вот пример ценника ручек магазина в Волгограде http://www.furor9.ru/products/96599/ Можно найти и со скидкой при небольших дефектах в тех же магазинах. Или у мастеров по изготовлению мебели. Ломать дома шкаф купе не надо ))

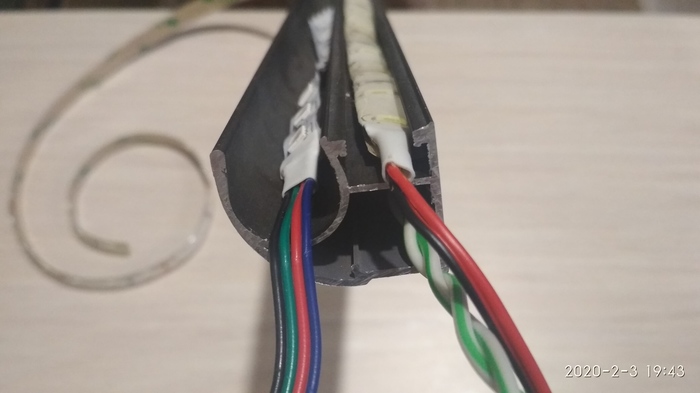

Фото №4

На этом фоте светодиодная лента обычная – уложил обрезки для примера. Ленту лучше точечно (не по всей длине) посадить на клей. Питание – это Бело-Зеленый провод. Если удлинять ручку через деревянный штырь – то штырь нужно плотно вбить в квадратное отверстие, а кабель питания в этом месте сместить влево (соседнее отверстие).

А вот видео для наглядности. На данном видео проект реализован от «Электронных войск» (вторая ссылка из примеров). Режимы переключаются автоматически через-20-30 секунд. В эти моменты присутствуют «замирания» вспышек светодиодов. Музыка – с музыкального центра (FM радио – Европа +) через микрофонный модуль Arduino. Видео вначале поста - снято в темной комнате. Второе видео- при комнатном освещении. Потолок натяжной - белый матовый.
