Лига лазерщиков

Всем привет! Уже давно сижу и пишу на Пикабу, основная моя деятельность - наша семейная лазерная мастерская. В ней я занимаюсь в основном всеми техническими моментами, такими как электрика, настройка, улучшение и даже сборка лазерных станков. Решил создать сообщество, так как очень активно слежу за лазерщиками Пикабу и в принципе коллегами по цеху. Есть конечно Лига ЧПУшников, но это не совсем то. В ней и лазеры, как со2 так и диодные, и фрезеры, и 3d принтеры. Но хотелось бы как то собрать в кучу всю информацию и людей, живущих этим делом. Недавно поймал себя на мысли, что практически ежедневно что то улучшаю, упрощаю или модифицирую как в работе станков так и в технической части мастерской в целом. Например: управление станком с телефона, настройка работы вытяжки с задержкой выключения, установка второй трубки и головы на самосборный станок, светофор в качестве индикатора работы станка и прочее. Хотелось бы поделиться знаниями и опытом как с начинающими так и с матерыми лазерщиками. Также обсуждать и сопутствующие темы, из недавнего - работа мастерской в условиях отключения электроэнергии и при помощи автомобиля с инвертором. Буду рад новым людям в Лиге и постараюсь писать сюда о всех полезностях, найденных и опробованных на собственном опыте. В моем профиле есть парочка постов, например о сборке станка и удаленном управлении им. Ещё не совсем разобрался, как таскать сюда посты по теме или найти авторов, если кто может подсказать буду благодарен. Ну и для того, чтобы пост не был совсем сухим, добавлю пару фоток из мастерской! Пост не первый, хотите пинайте)

З.Ы. Как думаете, зачем педаль лазерщику? Вне зависимости от того, угадаете или нет, обещаю и о ней запилить пост.

Здравствуйте, может кто нибудь использует CORMAK станок для лазерной резки. Знакомый не может настроить, нет параметров резки.

Купил я в том месяце себе маленький китайский лазерный гравёр.

Баловался, на коже, дереве, картоне выжигал

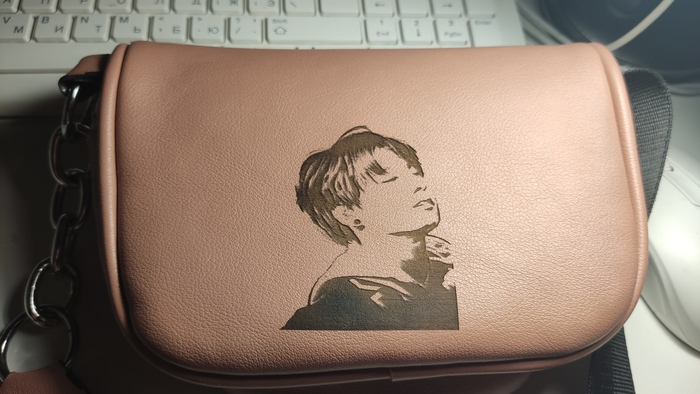

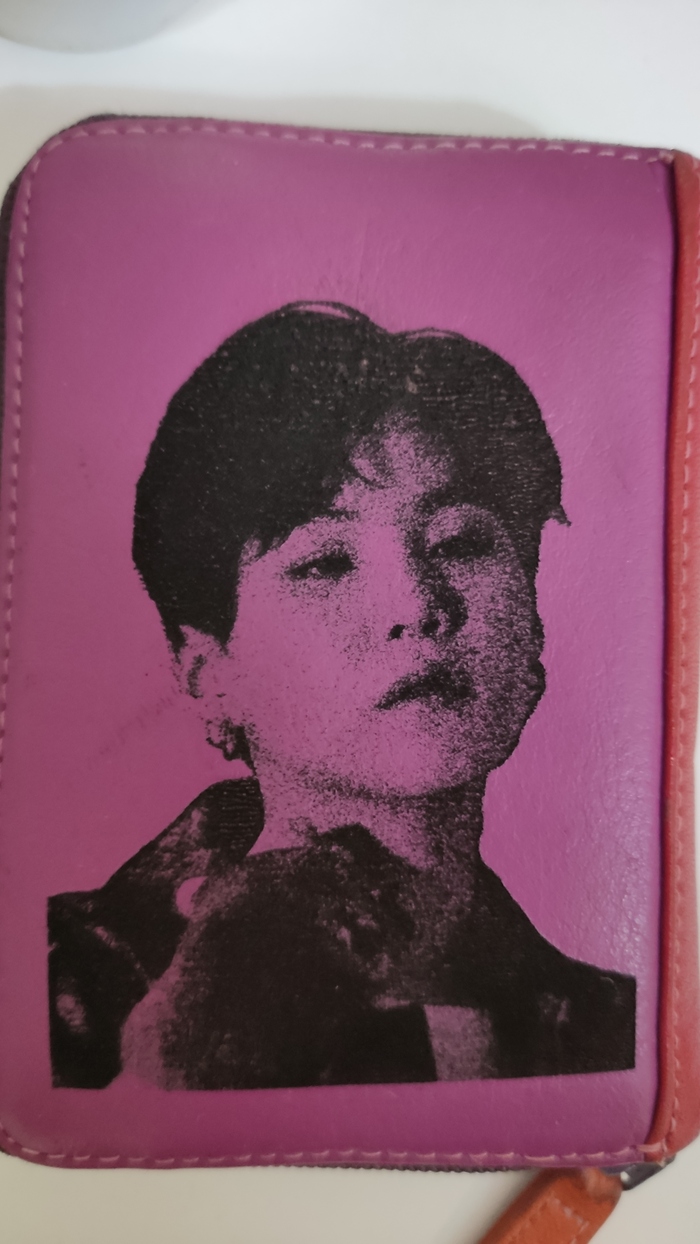

Это жена слушает BTS, просила ей нанести. Первое кожаный кошелёк, второе поясная сумочка кожзам. Имен этих типов не помню.

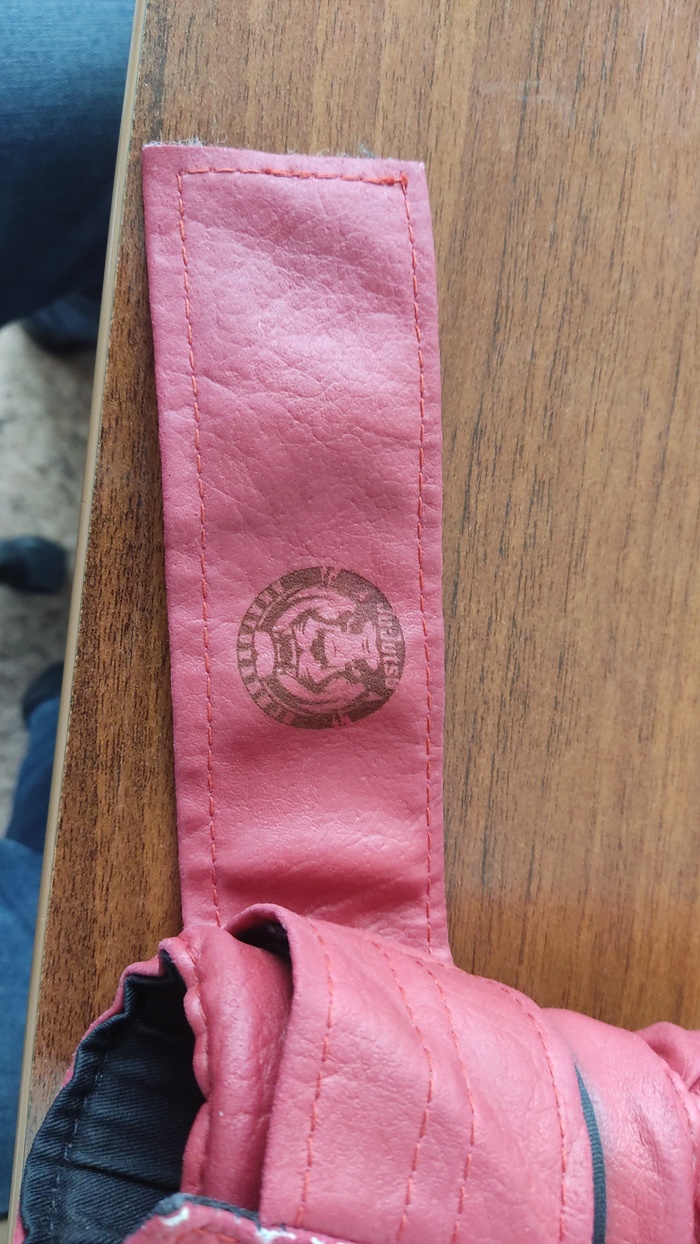

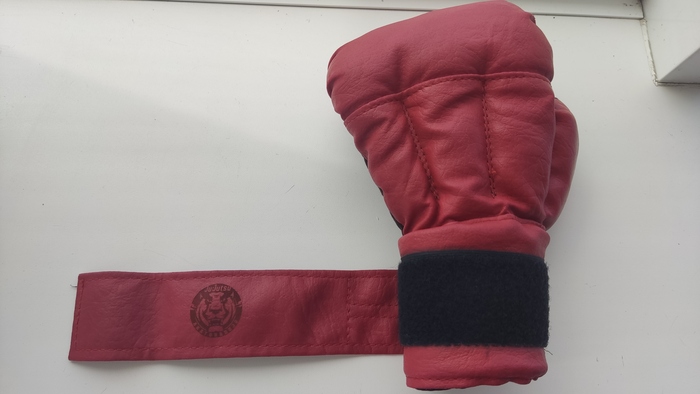

И вот на днях тренеру предложил на перчатках нанести логотип школы, чтобы на соревнованиях проще было опознать свой инвентарь

Всем привет! В приветственном посте лиги обещал подробнее рассказать про педаль для станка. Данное руководство подходит для станков под управлением контроллера Ruida. На самом деле в этих контроллерах реализовано очень много прикольных фишек, которые используются примерно в 1% заводских станков. Ну так о чем это я? Педаль. У меня была такая как на фото, но я думаю подойдет практически любая похожая.

А выполнять она будет очень простую и в то же время важную функцию - дублировать кнопку старт/пауза на панели управления или в программе RDWorks. Зачастую, нужно оперативно остановить резку (если какая то деталь не выпала, встала поперек листа то есть риск задевания ее соплом и тут либо снесет лист, либо погнется механика, если станок китайский и из фольги, а такое очень часто бывает), либо повторно запустить резку того, что не дорезалось по причине "очень качественной" фанеры. Вот и сейчас, повторно запустил дорез, не отвлекаясь на панель и не перебирая окна открытых приложений. Особенно актуально для открытых станков с большим полем. Например до недавнего времени панель управления находилась в паре метров от моего рабочего места и я бы просто не успел добежать до нее, до врезания сопла в вставшую поперек деталь. Подключается она к входу FootSW контроллера, второй контакт на клемму GND. Уточняю, т.к. например у выхода управления воздухом (Wind) управляющим является минус, т.е. подключение происходит к клеммам +24v и Wind. Педаль же именно к GND и FootSW.

Моя педаль изначально предназначалась для регулировки оборотов стиральной швейной машины. Нам нужна просто функция замыкания контактов, поэтому разобрал и откинул всё лишнее. В местах отмеченных красным режем/отпаиваем провода, а наши новые провода паяем к местам отмеченным зеленым, отсюда можно вести провод напрямую в станок, как сделал я, либо соединить зеленые точки с желтыми, убрав предварительно всё, что к ним припаяно, это если у Вас сохранился штатный провод от педали, у меня его не было.

Собираем, проверяем, всё работает. Вы прекрасны! В настройках ничего прописывать не нужно, всё должно заработать сразу. Теперь это все выглядит так, неприметная штука под ногой, спасающая материал (который сейчас по цене золота почти) и экономящая время

Всем мощных трубок и ровной фанеры! Спасибо за внимание!
