Papercraft — шедевры из бумаги

Один из последних прошлогодних экспериментов с пепакурой и бумагой. Попробовал сделать объект с детализацией выше обычного. Создание трехмерной модели, развертка в Pepakura, склейка из бумаги.

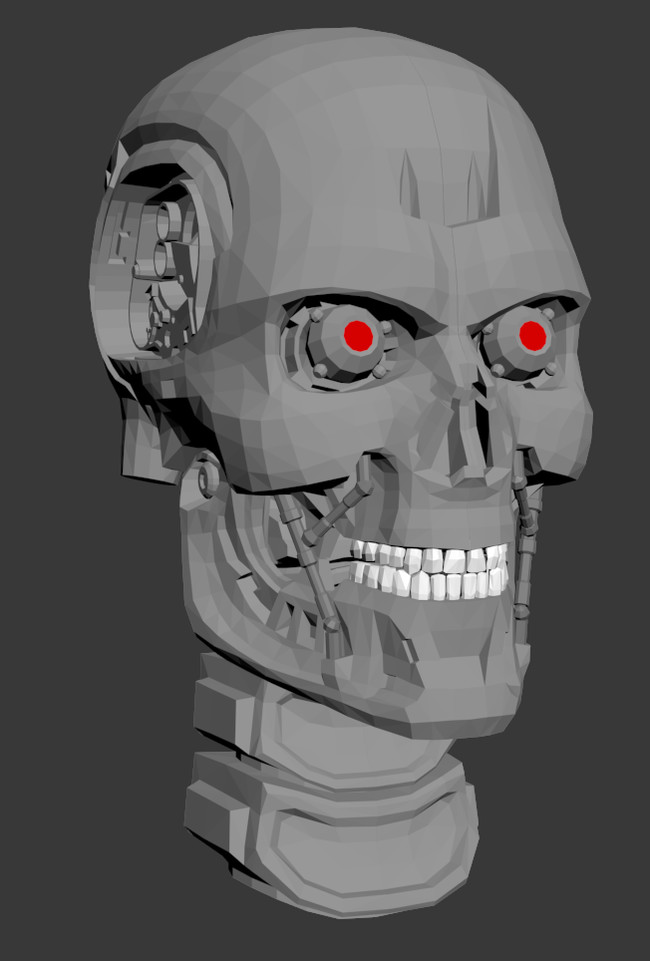

Трёхмерная модель. Как обычно делал в редакторе с нуля, то есть вся сетка вытягивается из плоского меша в 10х10 полигонов. Попутно поискал в сети имеющиеся референсы с разных ракурсов. Кинокадры отражают далеко не все виды, в основном фронтальные и боковые, а затылок и шейный отдел представлены скудно. 3D-модели для печати отличаются либо спартанской простотой в ущерб всем внешним формам, либо чудовищной детализацией, сверхплотной сеткой, да еще и отклонениями от киношной формы. Так себе подмога. Спасают фото покупных копий, а после обнаружения японского сайта с максимально дотошным сравнением кинореквизита поэлементно, вопросы вообще отпали. Автор заморочился и изучил каждую деталь из реквизита основных фильмов.

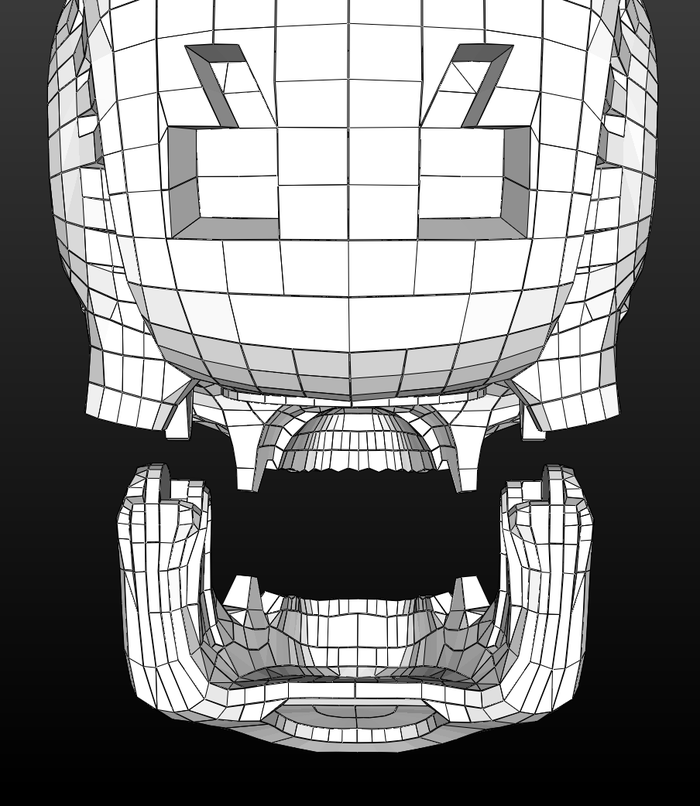

Протестировал модель закинув ее в Pepakura Designer. Терпимо, хотя в таком виде раскладывать под укрепление изнутри не вижу смысла. Надо упрощать.

Перед экспортом в пепакура дизайнер убрал часть мелких углублений и ямок с лицевой стороны. Решил, что их будет легче выточить гравером/дрелью на уже укрепленной мастер-модели. Мало смысла клеить из бумаги гидравлику управления нижней челюстью и мелкие приводы у глаз — проще выточить на станке из пластика или склеить из ПВХ/оргстекла.

Выбирал между лепкой зубов из самозастывайки (эпоксилина и пр.) и покупкой набора китайских керамических стоматологических коронок (разница в цене расходки невелика, а трудозатраты разнятся очень сильно).

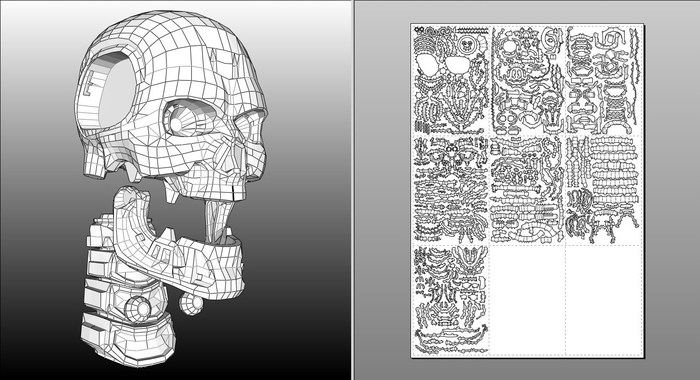

Готовая развёртка. Разложил её на оптимальные сегменты: вышло 6 листов формата А3. Часть клапанов получилась всего 2 мм высотой. Даже на глянцевой бумаге плотностью 200 г/м2 такие нюансы иногда оборачиваются проблемами при сборке: не хватает места для плотного приклеивания клапана и грани. Разумеется, качественная сборка такой мелочёвки невозможна без инструментария — пинцета для сдавливания склеиваемых поверхностей и иглы для подцепления клапанов.

Работаю своим обычным набором: ПВА столярный, пинцет, игла, линейка. Крупные сегменты лицевой стороны, затылка, боков и височных впадин. Сзади можно видеть склеенные глазные яблоки. Бесконечные мелкие клапаны.

Впервые клею полностью замкнутые формы, то есть череп и нижняя челюсть — герметичные фигуры. Перед заливкой внутрь смолы придётся прорезать отверстия и приклеить к ним воронки для заливки смолы. Такие особенности формы создают дополнительные проблемы для воскования бумаги изнутри: перед склейкой отдельных частей в единое целое придётся покрыть каждую часть изнутри воском.

Лицевая часть доставила много хлопот, особенно носовая впадина с перегородками, глазницы и и узкие впадинки.

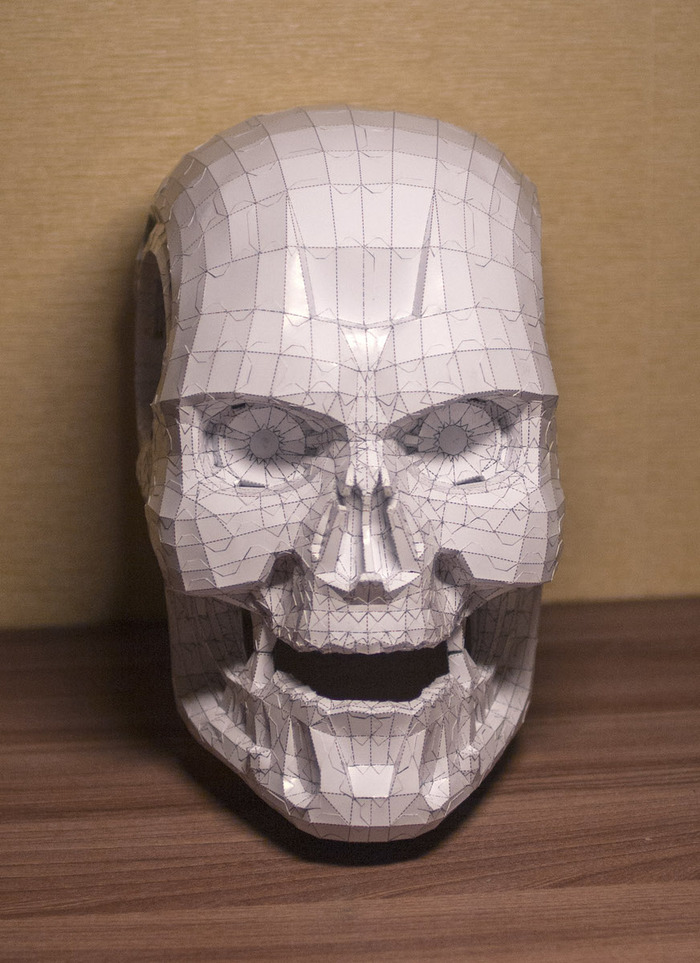

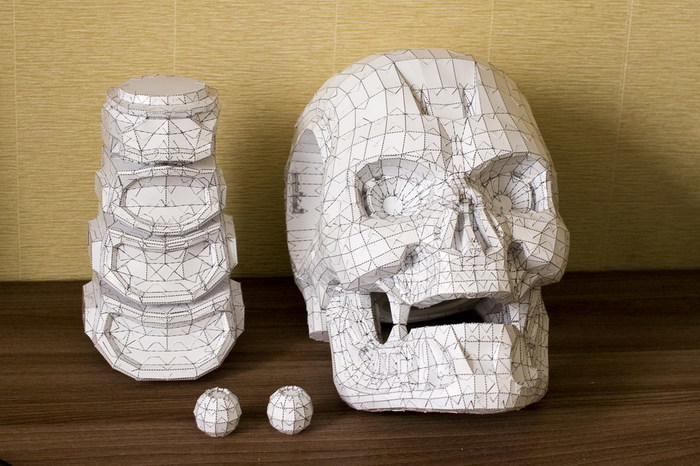

Готовая тестовая сборка основных частей. Как обычно придется делать версию номер два. Нужно упрощать часть элементов в трехмерном редакторе (особенно в нижней челюсти) и заново развернуть, а главное — уменьшить общий размер в пепакуре. Да, перестарался буквально на пару сантиметров, но это уже критично.

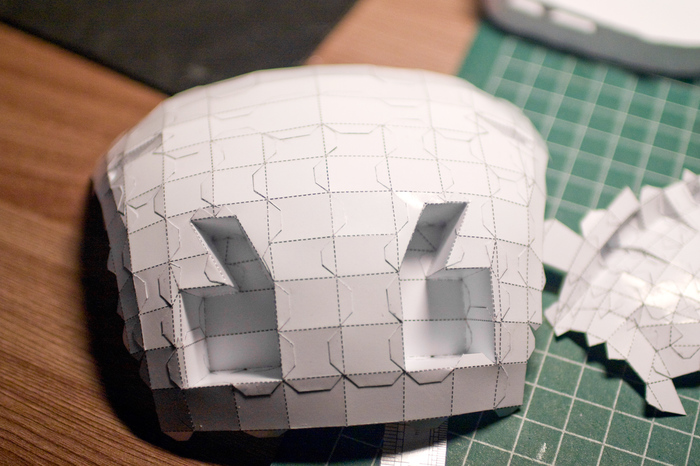

Склейка нижней челюсти заняла больше времени, чем весь верхний купол и лицевая часть. Всё из-за чрезмерной детализации и слишком выглаженной криволинейной поверхности. Так как элементы в зоне висков планировались целиком из ПВХ, их из изначальной модели убрал и не клеил. Аналогично поступил с круглым слотом под ЦПУ.

На виде снизу заметны горловины для последующей заливки смолы. Вырезал кольца из 3-мм ПВХ и приклеил на суперклей — они придают необходимую жесткость и немного стабилизируют общую форму модели. Модель вощеная изнутри, что оказалось не таким проблемным как казалось поначалу.

Кстати, несмотря на легкий перекос нижней челюсти в модели нет ни единой внутренней распорки или стяжки. Только два кусочка скотча, которым притянута нижняя мандибула для съемки.

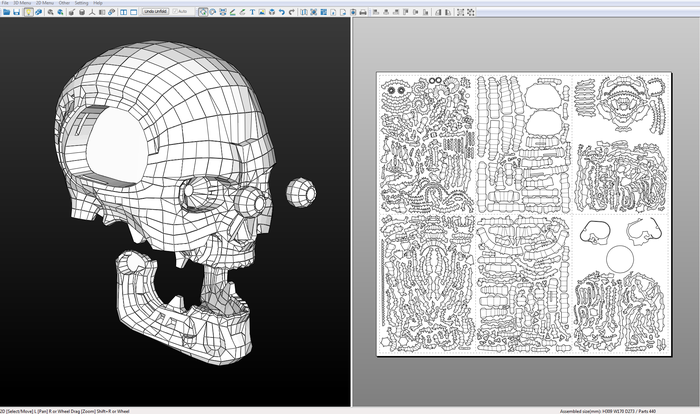

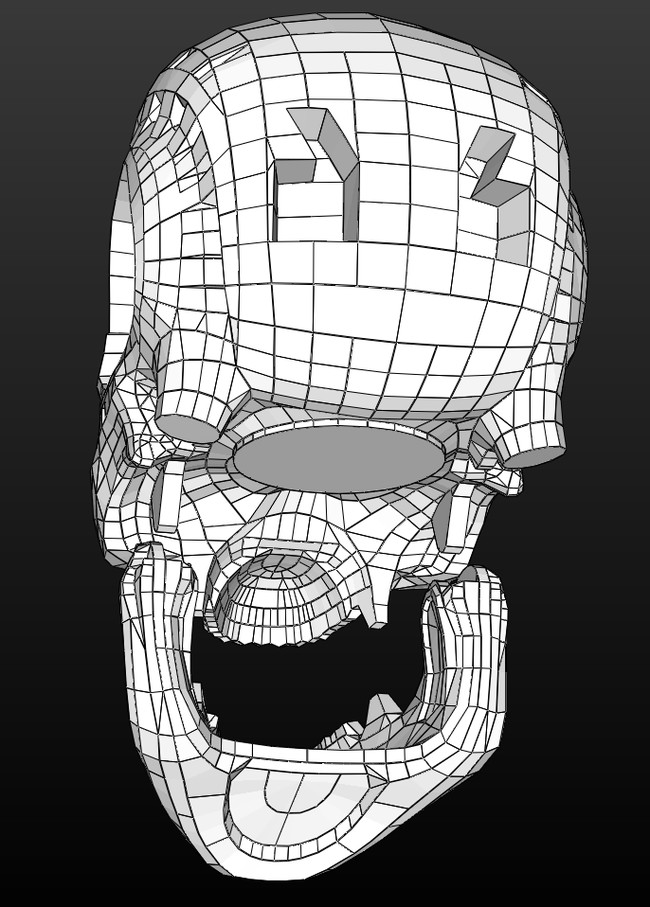

Обновлённая трёхмерная модель черепа. Добавил шейный отдел позвоночника, чтобы можно было установить на подставку. Сетку кое-где упростил, где-то наоборот нарастил и видоизменил. Перехожу к нарезке в PD.

Разложил на 7 листов А3. Напечатал на полуглянцевой бумаге (220 г/м2) и начал склеивать.

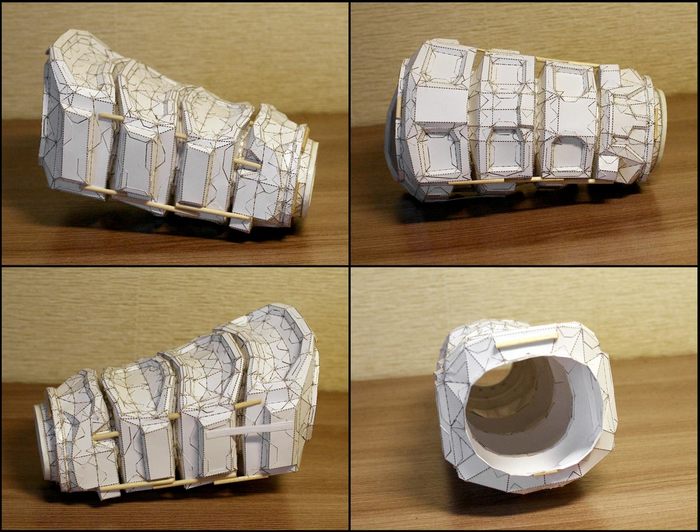

Вторая версия после склейки, но до установки внешних распорок. Модель изнутри покрыта воском и установлена внутренняя армировка.

Фиксирующие распорки сделал из палочек для шампуров. В нижней челюсти прорезал отверстия для заливки смолы (литника) и воздушных каналов для отвода воздуха из формы (выпоров). Литник и выпоры склеил в виде трубочек из обычной офисной бумаги (90 г/м2, на фото их еще нет).

Дальше были эпизодические заходы укрепления и точения отливок. Так как процесс не завершен до сих пор, фото не прикладываю. Завершил заливку и обточку нижней челюсти и позвоночника, а череп из-за хитровыраженных армирующих вставок так и остался не укрепленным. Ввиду полного перехода на 3D-печать буду ли завершать проект вообще — неизвестно.

Приятель заядлый задрот и любит все что связано с этим направлением. Увидел фотографии косплееров и сам захотел себе шлем  Короля Лича. Вот такой.

Но руки не под рукоделие заделаны и попросил меня его сделать. Мне было не сложно.
Нашла в интернете развертку и пошла в бой.
Но загвостка была в том, что опыта в создании шлема, что именно его носить можно было( а не на стенку повесить) у меня не было. Я не знала как в программе  Pepakura Designer выставить правильные размеры головы, чтоб шлем подошел. Поэтому потратила достаточное количество времени на форумах, ютубе как правильно делать замеры, вводить в программу и т.д
И вот, вроде все махинации с программой были произведены и принтер поставлен на печать.

Деталей получилось дохерища!
Печатала на бумаге, т.к не знала что получится и  для начала решила сделать "пробник"

Фотографий процесса не много, т.к фотографировала чисто другу показать что получается.

Уже на этом этапе у меня подкрались подозрения, что я перебрщила с размерами. Уж очень большой получалась макушка. Но врагу не сдается наш гордый Варяг сделав скидку на неопытность и плохой глазомер, продолжила все делать.

Вот итог. Для понимания- подставкой служит гитара.

Вот такой огромный он получился.
Конечно, это глупо его дальше доводить до ума. Только выкидывать

Здравствуйте уважаемые, паперкрафтеры)

Заразился этой темой и решил попробовать собрать броню Железного человека, ну это уже классика) только пока не определился какой, первым скорей всего будет Mark 4. Перечитал кучу тем и статей, пересмотрел кучу видео, отдельное спасибо Алукарду за FAQ для лентяев) Но вопросы и сомнения все равно есть, знаю что сейчас начнутся советы погуглить, почитать темы и т.д., по этому заранее прошу прощения за вопросы которые задам)

1) Материал.

По бумаге более менее ясно, некоторые используют чертежную и акварельную бумагу, относительно тонкая, легко сгибается, но при этом достаточно жёсткая чтобы не разлезлась и не деформировалась при склейке, некоторые используют гофрированый картон, я пока остановился на варианте распечатать развёртку на офисной бумаге, обрезав все лишнее перенести на тонкий, гофрированый картон и довести до конечного результата, почему собственно картон, потому что имеет несколько слоев и достаточно жёсткий, при сгибании вдоль соты (назову её так, как по другому хз)) проблем не должно возникнуть, при сгибании поперёк соты есть определённая сложность, но решается легко, сделать надрез до наружного слоя который будет держать конструкцию и можно смело сгибать. Надеюсь на конструктивную критику и совет в данном моем выборе.

Следующий материал который пока не рассматриваю это EVA или изолон, почему не рассматриваю пока, из-за толщины материала, картон тонкий и жёсткий, легко обрабатывать, сгибать и т.д. Изолон или EVA толстые материалы, знаю что есть разной жёсткости и толщины, но пока не хочу тратить ценное пространство модели и не доконца разобрался чем укреплять и покрывать их. Опять же жду критику.

2) Укрепление.

От бинтов решил отказаться и остановил выбор на стекловолокне, я не против бинтов, когда-то даже приклеивал крышу газельки к железному каркасу эпиксидкой и бинтами, лет 8 назад, до сих пор держится, но стекловолокно кажется надёжнее. Пропитка волокна очень интересует, эпоксидная смола не воняет, но долго сохнет,

Полиэфирная быстро сохнет, но жуть как воняет, но есть распиратор, так что в космос улетать не буду) Кто работал с обеими смолами, что посоветуете? Какая крепче?

3) Черновая и финишная обработка шпаклевкой.

Вот с шпаклевкой или шпатлевкой (не знаю в чем разница) не разобрался, кто-то советует по дереву, кто-то акриловую, какую все же взять? Чтобы была достаточно прочной, не крошилась, не отваливалась, хорошо затиралась и главное чтобы во время сушки не сильно проседала. И надо ли перед нанесением поверх смолы саму смолу собственно зачищать, она гладкая, не будет ли отпадать шпаклёвка? Финишная шпаклёвка мелкозернистая, автомобильная как я понял нужна.

4) Грунтовка.

Любая автомобильная.

5) Покраска.

Тоже как я полял любая автомобильная, в балконе. Но если что есть компрессор и пульвик.

5) Защита краски.

Советовали после покраски покрыть лаком. Какой лак взять? Или задумывался по поводу жидкого стекла. Стоит ли или не париться и все же лаком?

Заранее спасибо за внимание и ваши советы)

Развертка от «Сделано Клинино».

Получил удовольствие от сборки - простая, без мелких деталей, и маску действительно можно примерить после сборки :) справился за 10 часов, которые пролетели под аккомпанемент фильмов Марвел :)

Использовал картон толщиной 240 и клей «момент кристалл», модель получилась далеко не хрупкая, но все же планирую дополнительно укрепить.

при желании этот шлем можно превратить в ночник ;) как только скрыть все эти клапана для склейки

А вот и примерка

Доброго времени суток, решил собрать себе такого вот волчару, если хотите такого собрать, ниже оставлю видео.

Немного процесса и готовой модели

И наконец видео, если интересно загляните на канал, у меня там много чего интересного
