Ищу развёртку шлема Бэтмена из фильма Супермен против Бэтмена
Доброго времени суток пикабушники. Нужен помошь Ищу развёртку шлема Бэтмена из фильма Супермен против Бэтмена.
Papercraft — шедевры из бумаги
649 постов
•
6 478 подписчиков
0 просмотренных постов скрыто
CJ из картона часть 1 из 2
Доброго времени суток!
Решил сделать главного героя из игры GTA:SA. Имея опыт с одной моделью в этот раз печатал на чертежной бумаге и клеил клеем ПВА-М, что ускорило и облегчило процесс.
Развертка вышла в 5 листов, на фото 4 вырезанных (35 деталей) и 1 с самыми мелкими деталями
И снова ошибки, как никак опыта мало и кривые пальцы:
Развертку сделал неправильно, так как вышло слишком много отдельных деталей, что скзалосб на внешнем вид
При дальнейшей сборке осознал, что надо было клеить последовательно, а я сделав 2 ноги отдельно от туловища столкнулся с тем, что склеить дальше оказалось тяжело
В высоту модель выросла до 15 см
Показать полностью
5
Модели военной техники из бумаги
Модели выполнены масштабом 1:50

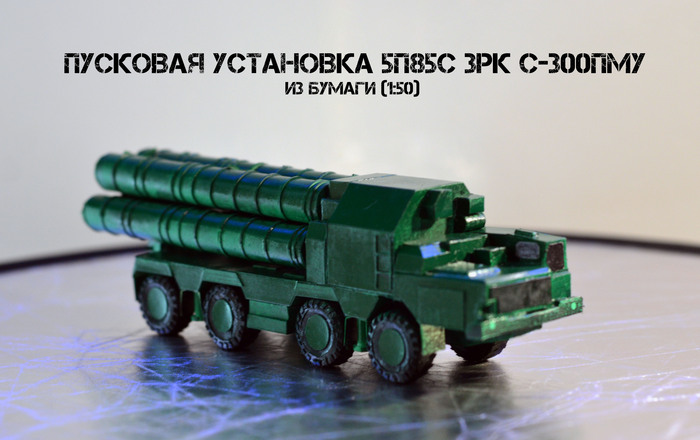

Пусковая установка 5П85С ЗРК С-300ПМУ
Видео модельки: https://youtu.be/qID7ds4_lvU
Ссылка на развертку: http://only-paper.ru/load/voennaja_tekhnika_iz_bumagi/zenitk...

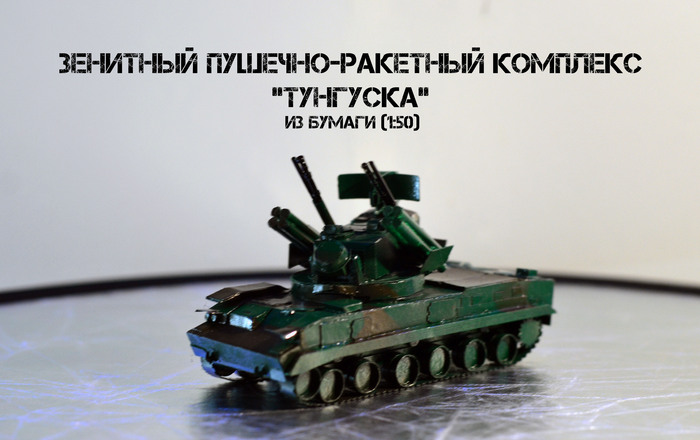

Зенитный пушечно-ракетный комплекс "Тунгуска"
Видео модельки: https://youtu.be/aQ1YYgy-JEM
Ссылка на развертку: http://only-paper.ru/load/voennaja_tekhnika_iz_bumagi/zenitk...

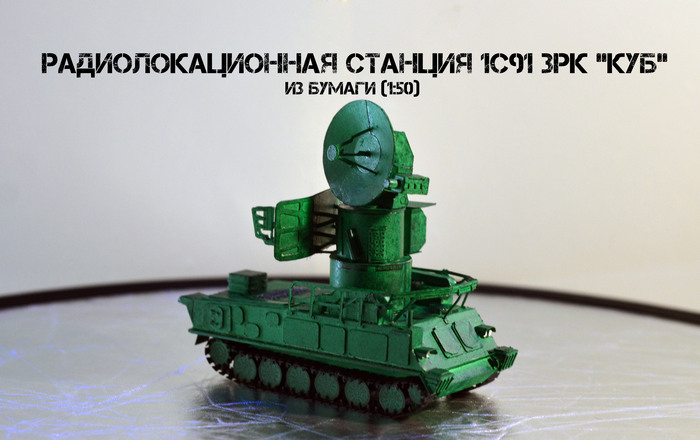

Радиолокационная станция 1C91 ЗРК "КУБ"
Видео модельки: https://youtu.be/yacsBV02kvY
Ссылка на развертку: http://laras-paper.com/news/1c91_zrk_quot_kub_quot_model_kop...

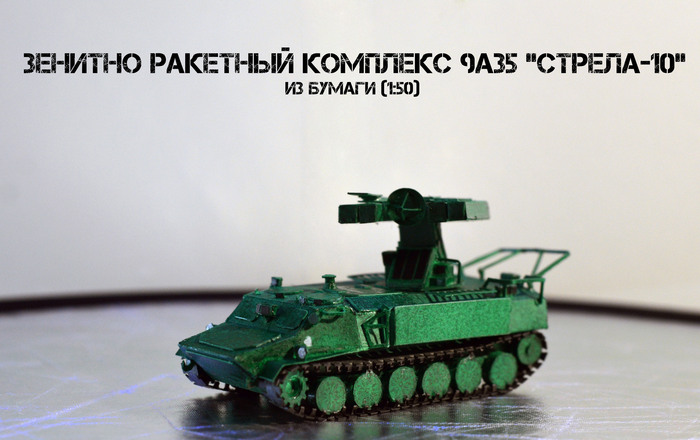

Зенитно ракетный комплекс 9А35 "Стрела-10"
Видео модельки: https://youtu.be/FMnaJZsyhy0
Ссылка на развертку: http://only-paper.ru/load/voennaja_tekhnika_iz_bumagi/zenitk...
Показать полностью
4
Электровоз ЧС2 из бумаги. Часть 2: ходовая (бонус - другие модели в конце)
Часть 1: https://pikabu.ru/story/yelektrovoz_chs2_iz_bumagi_chast_1_k...
Продолжаю.
Началось всё с пружин. Проволока из витой пары с дальнейшей покраской акриловой краской. Навинчивается на спицу заранее отрезанный кусочек проволоки, всё просто.

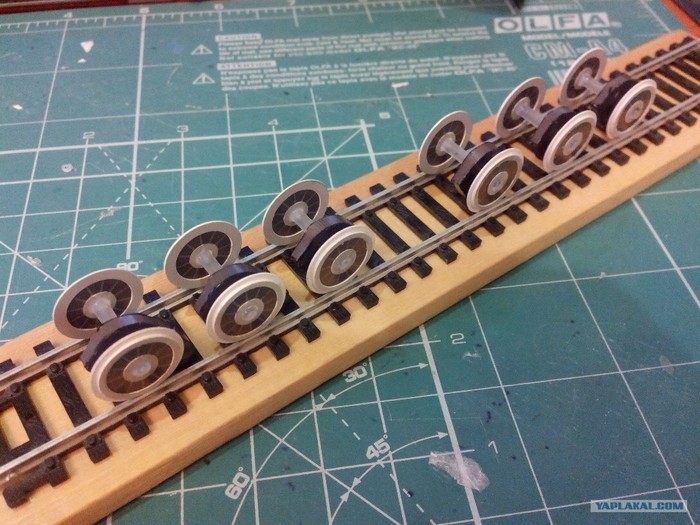

Колёсные пары в сборе с ТЭДами. Оси из стержней гелиевых авторучек, т.к колёсные пары будут крутиться. Рельсы от фирмы PIKO, стандартная колея масштаба Н0 (1/87, 16.5мм), наклеены на деревяшку. Тут в дело вступил циркульный нож. Ножницами вряд ли хватило бы терпения вырезать всё так ровно.
Промежуточная фотка для оценки масштаба

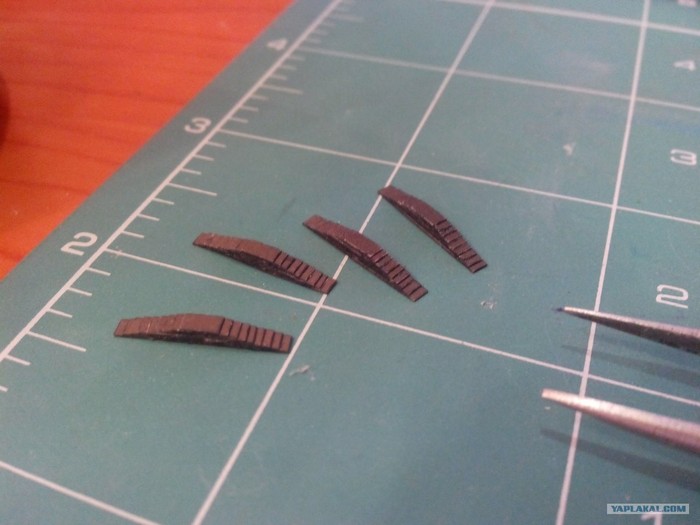

Рессоры для телег.

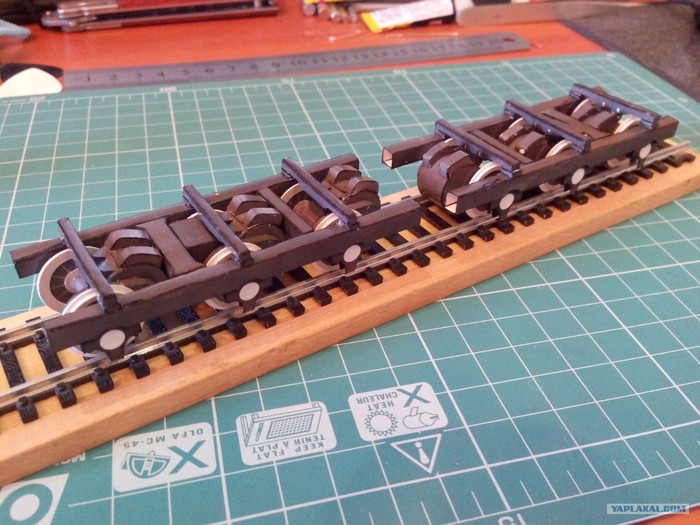

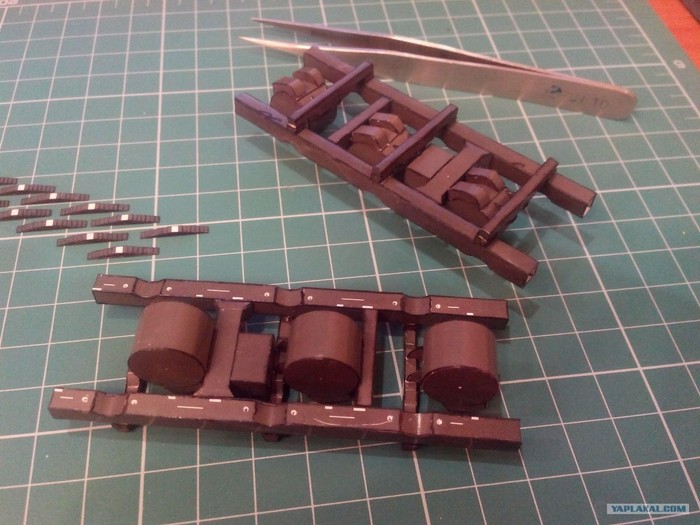

Рамы телег и элементы двигателей. К сожалению, конструкция не предусматривает поворот телег в корпусе, поэтому модель исключительно стендовая.

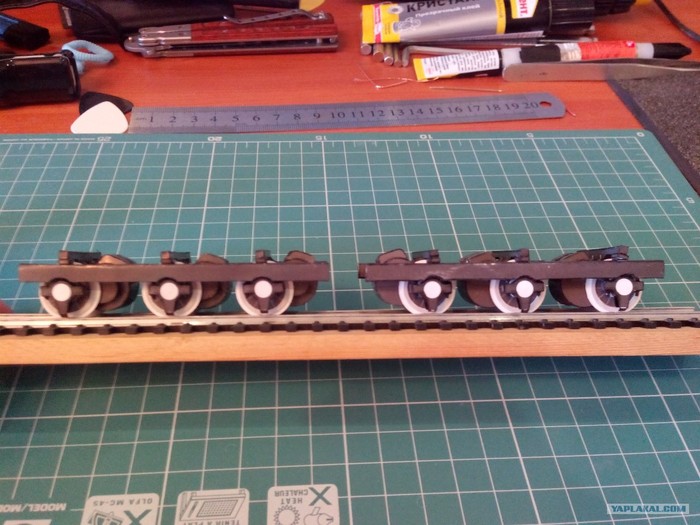

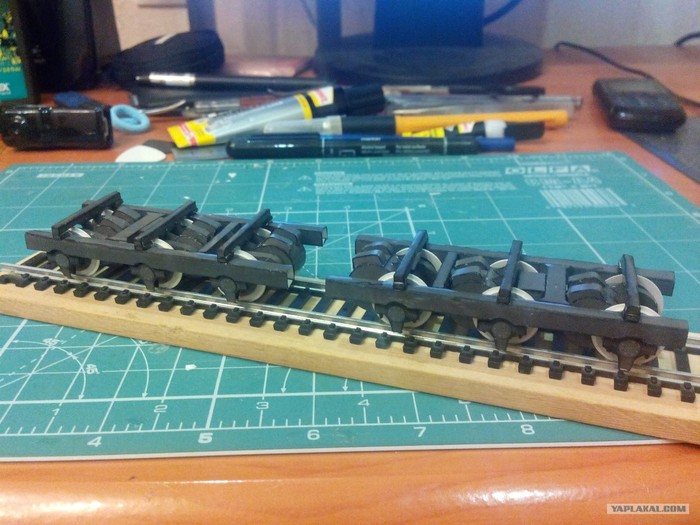

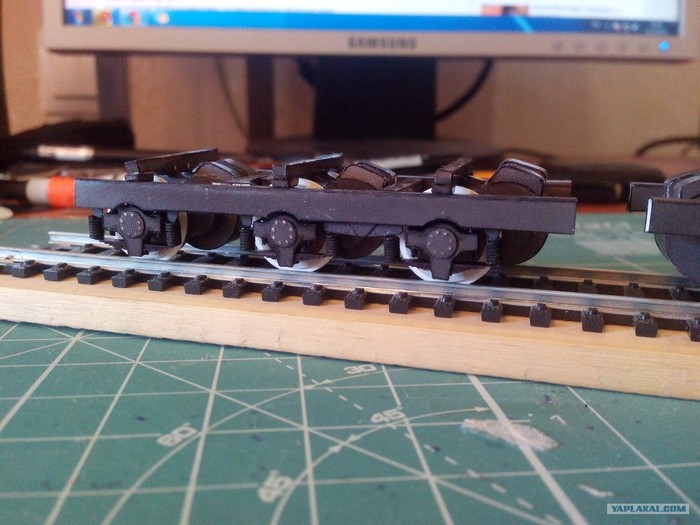

Примерка колёсных пар к телегам. Буксовые узлы - одни из самых трудоёмких и мелких деталей во всей модели.

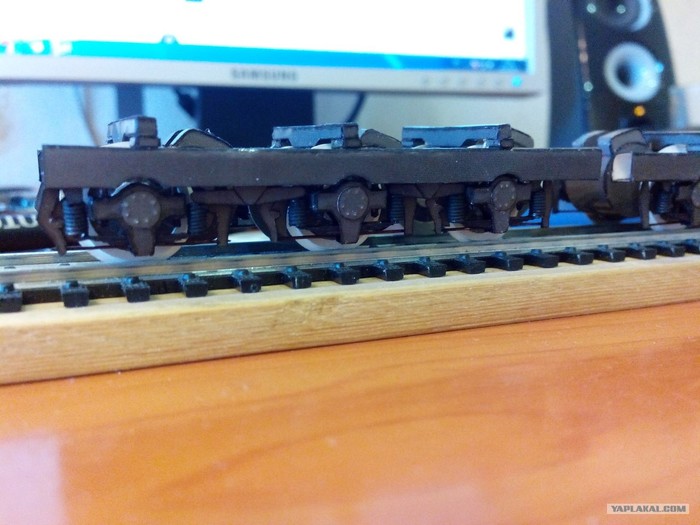

Телеги встают, будто всегда стояли там. И даже высота и параллельность как надо.
Добавлены крышки на буксы. Имитацию гаек (или заклёпок, хз, что там) делал продавливанием спицей с обратной стороны.
Пружинки и рессоры на местах

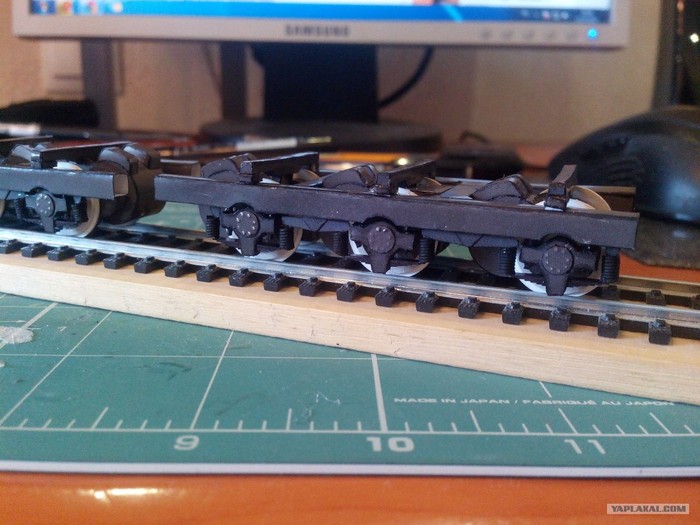

Тормозные колодки и всякая мелочёвка добавлена. Телеги готовы.
Потом просто спариваем телеги с корпусом (без приклейки, т.к. всё очень плотно входит и без усилия не выходит). Готовая модель:
ШУТКА, это я руку набивал.
Готовый результат можно посмотреть в теме: https://pikabu.ru/story/yelektrovoz_chs2_iz_bumagi_5415407
Отвечу на вопросы пикабушников, которые задавали:
в: Срок постройки?
о: Полгода с долгими перерывами. Если сесть и заниматься только этим, то, наверное, за неделю можно собрать.
в: Куда девать готовый пылесборник?
о: Выкинуть, подарить или продать. Этот я продал в коллекцию.
в: Почём продал?
о: Пять тыщ рублей. Затраты были: около 1,5к на пантографы, ~0,5к за журнал с доставкой, инструменты были, клей и проволока копейки.
в: Хочу так же, но руки из жопы.
о: Бери и делай, ничего сложного. Начинать просто с моделек попроще.
в: Ездит?
о: Нет, телеги не поворачиваются. По прямой может ездить, но изначально - стендовая модель.
По клею: т.к я клею только небольшие модели, "Момент Кристалл" идеален. Так же он прозрачный и не коробит бумагу. Советую. Зажимами не пользуюсь, только руками всё, так надёжнее и меньше шанс всё запороть.
Плотность бумаги в журнале на ощупь 200-220г/см3, слишком много для такого масштаба, как по мне. Зато качество печати хорошее.
На остальное отвечу в комментариях, если будут вопросы.

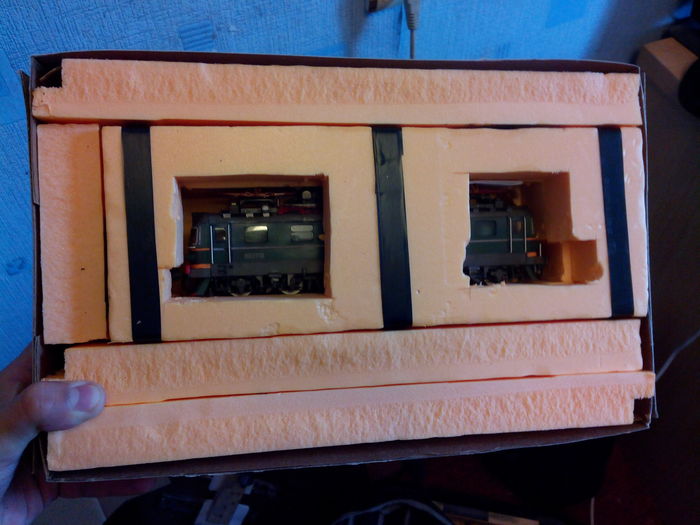

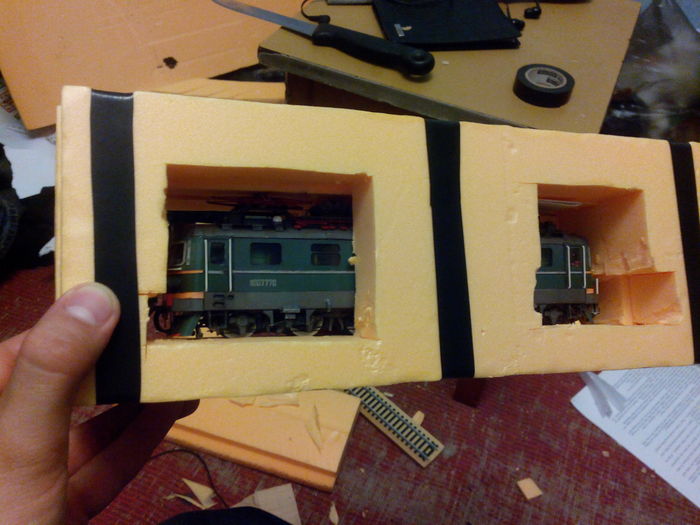

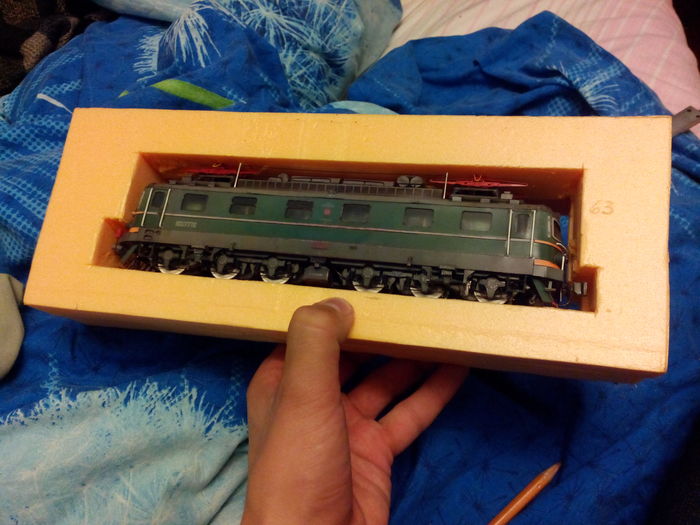

Ах да, как я это всё отправлял покупателю модели. Внешний короб из пеноплэкса в обувной коробке. Отправлял транспортной компанией, дошло без приключений.
Просили ещё скинуть каких-нибудь моделей, которые я делал. К сожалению, фотографировал не всё, из того, что осталось, пару выложу. Не хочу пилить отдельный пост.
Были примитивы из pepakura. Например, люгер

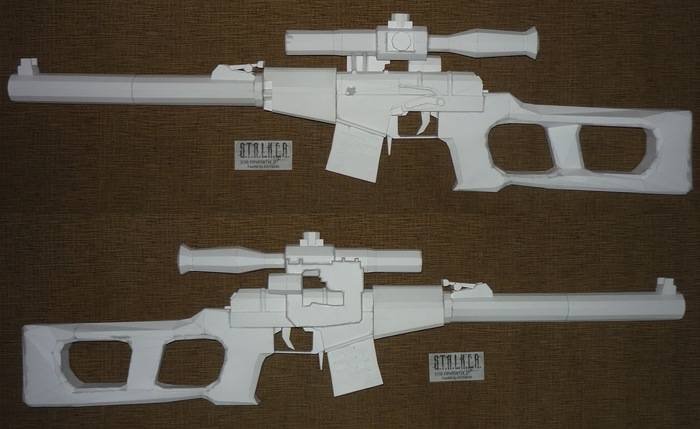

Или ВСС

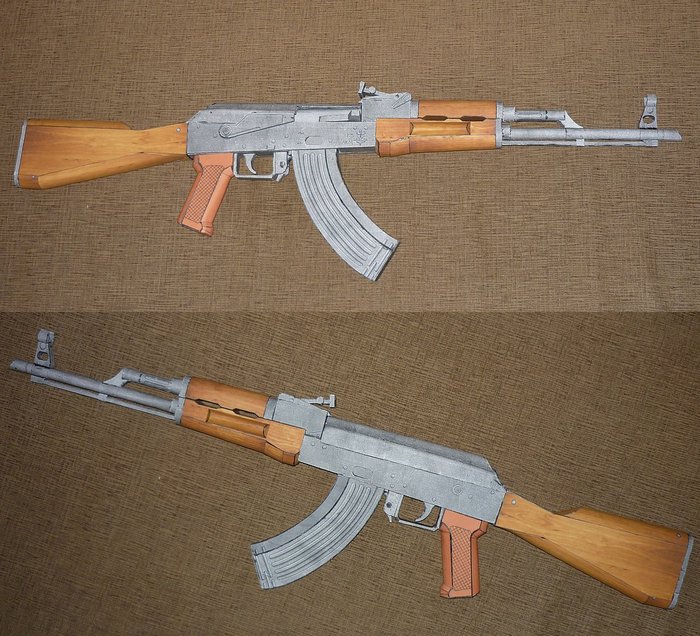

Был ещё АКМ цветной

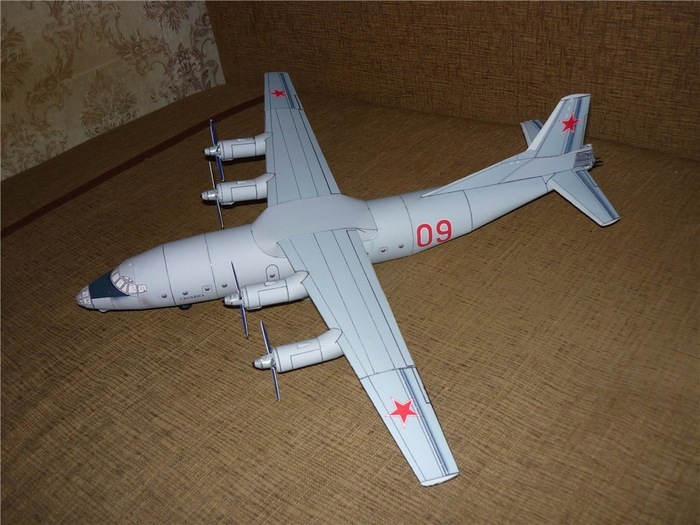

Самолёты ещё были... Ан-12, например. Маштаб 1:72, здоровый, насколько помню, в окно его выкинул в итоге. Развёртки из очень старого оцифрованного журнала, много чего не сходилось, в итоге даже не додалел.

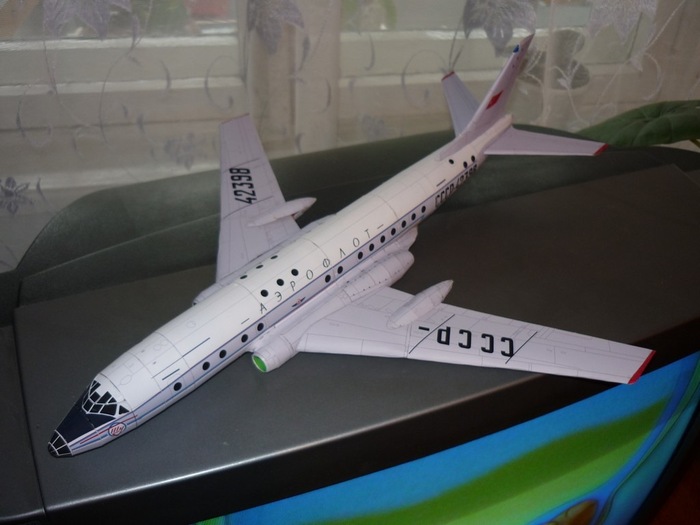

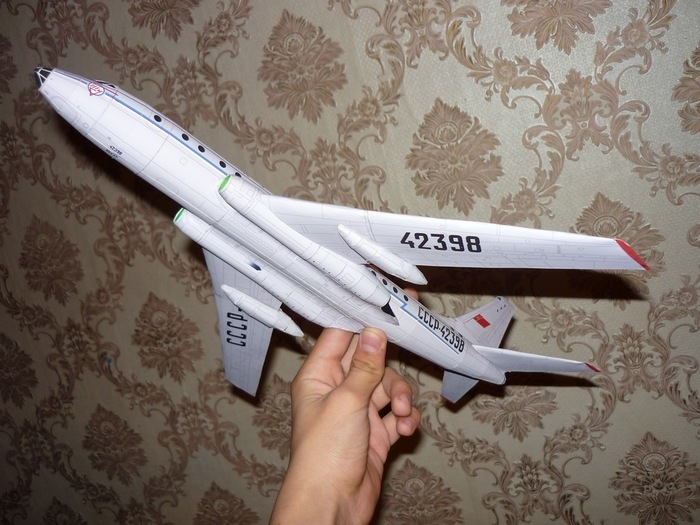

Ту-104А ещё был, масштаб 1:100, красивая машина.
Спасибо за похвалы, приятно. Всем добра.
Показать полностью
23
Электровоз ЧС2 из бумаги. Часть 1: корпус
Большой отчёт о создании модели, как просили. Информации и фото много, поэтому придётся разбить на части
К сожалению, у меня не осталось оригинальных снимков процесса из-за смены телефона, но я ранее писал подобный отчёт на одном развлекательном сайте, поэтому возьму фото оттуда (прошу прощения за логотип, замазывать нет желания) и дополню свежим текстом с ответами на вопросы из поста.
Сборка производилась из оригинального журнала "Modeller" за 2012 год, разработчик модели известен под ником akellamtrak на форуме only-paper.ru.
Основные инструменты: ножницы, нож перьевой фирмы Olfa (лёгкий, удобный), нож циркульный той же фирмы, клей - Момент "Кристалл", суперклей для мелочи, обязательно пинцет немагнитящийся, плоскогубцы. В работе так же задействованы проволоки различных калибров и акриловые краски для подкрашивания проволоки и бумажных торцов.

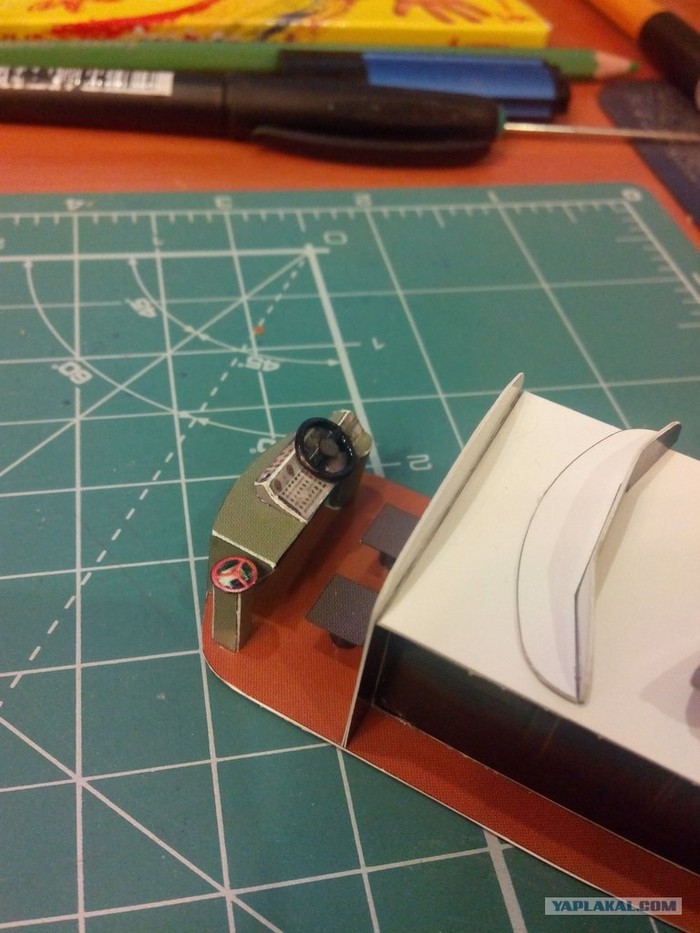

"Руль" (на самом деле контроллер) из проволоки, покрашен. Видно, что не уделял внимания обработке сгибов всякой мелочи в кабине - косяк. Машинное отделение решено фотопечатью без детальной проработки - в этом масштабе (напомню, 1:87) всё равно через окна ничего видно не будет. Внутри каркаса рёбра жёсткости и картона.

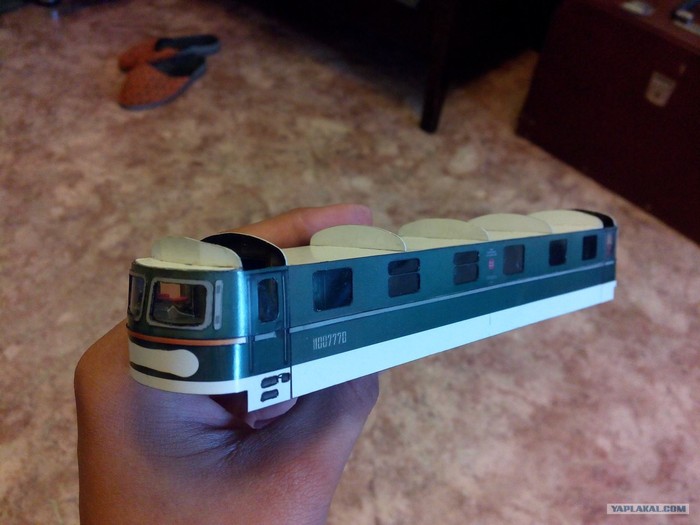

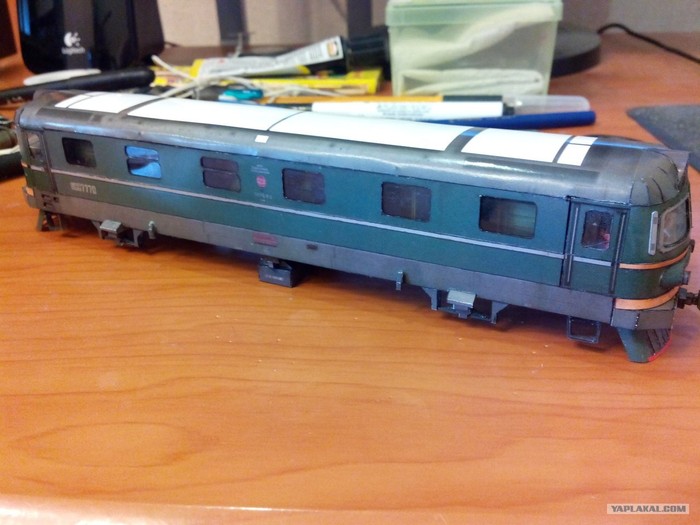

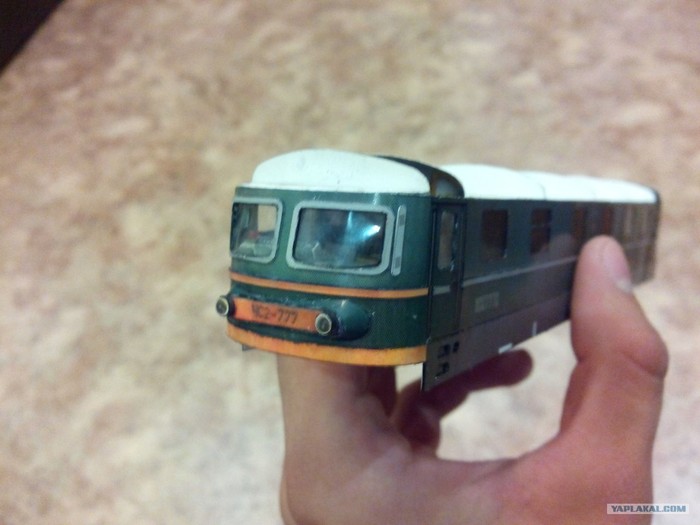

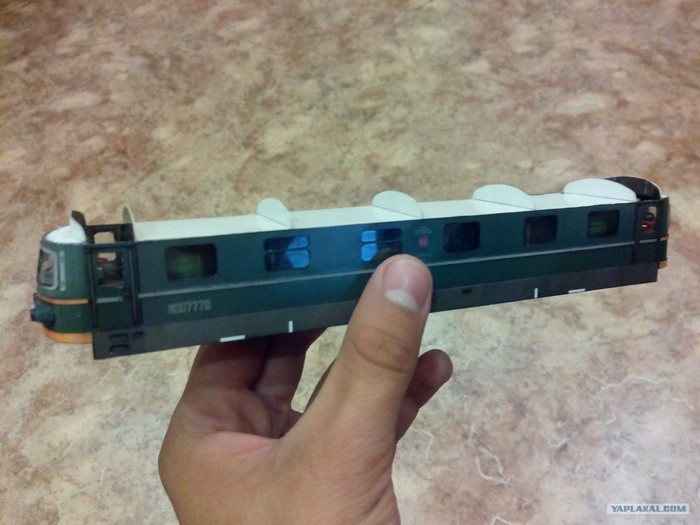

Каркас потихоньку обтягивается и превращается в корпус. Окна сбоку сделаны из прозрачного пластика, спереди - из плёнки на сигаретах. Это был мой просчёт, т.к со временем, эта плёнка пошла волнами из-за усыхания клея, потери бумагой влаги (или наоборот) - на финальных фотках это видно по искажениям света.

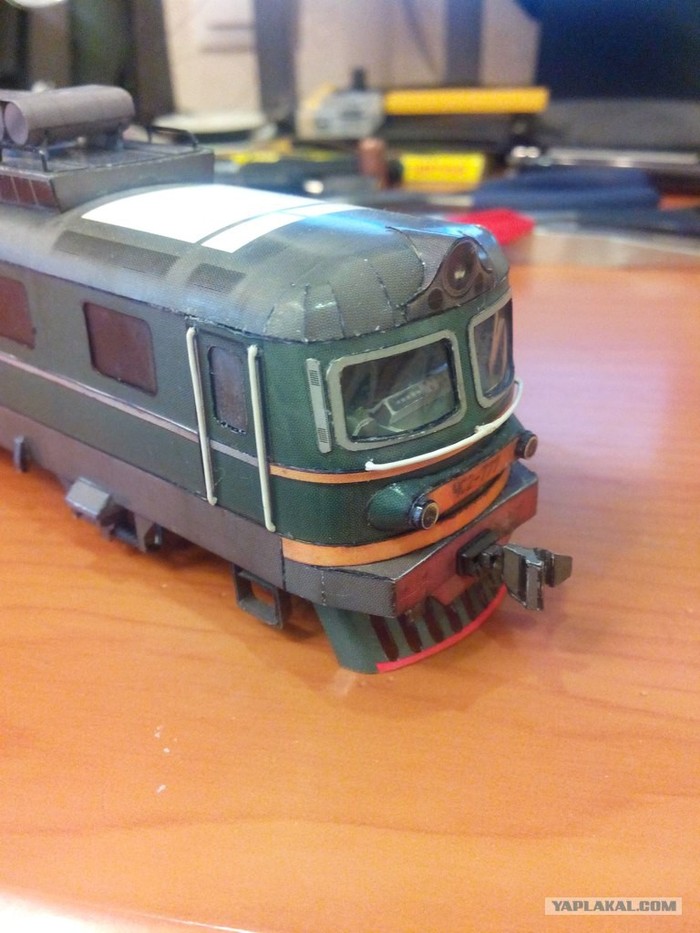

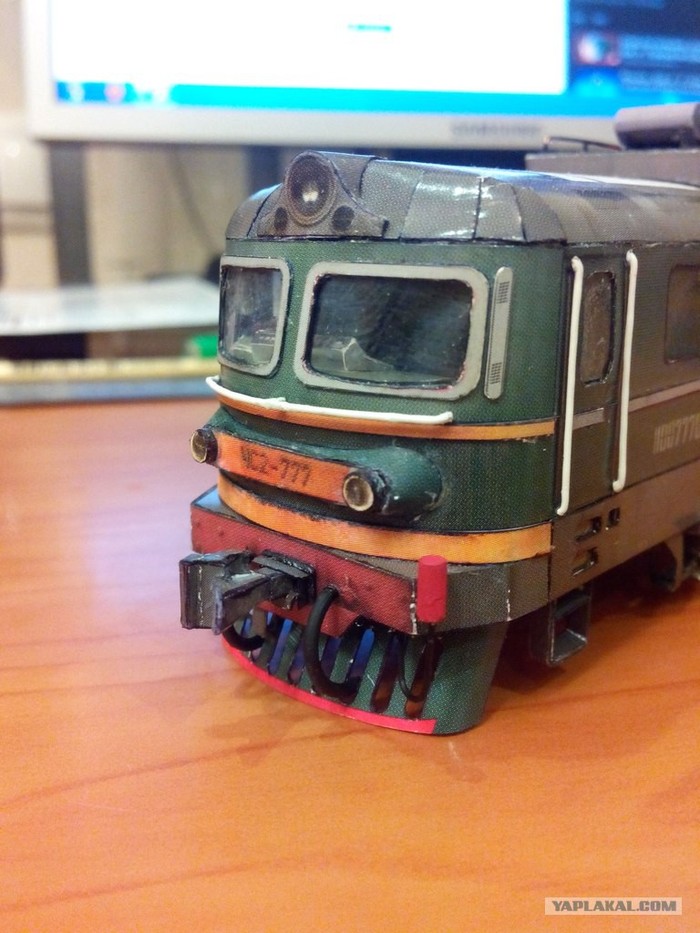

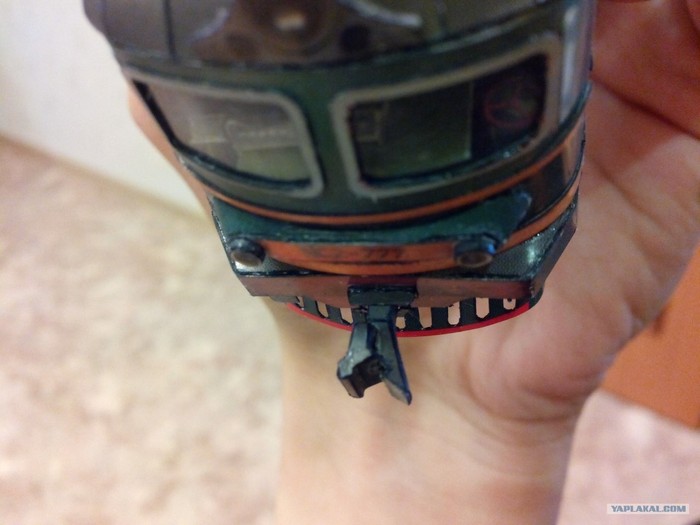

Сформирована головная оптика с двух сторон.

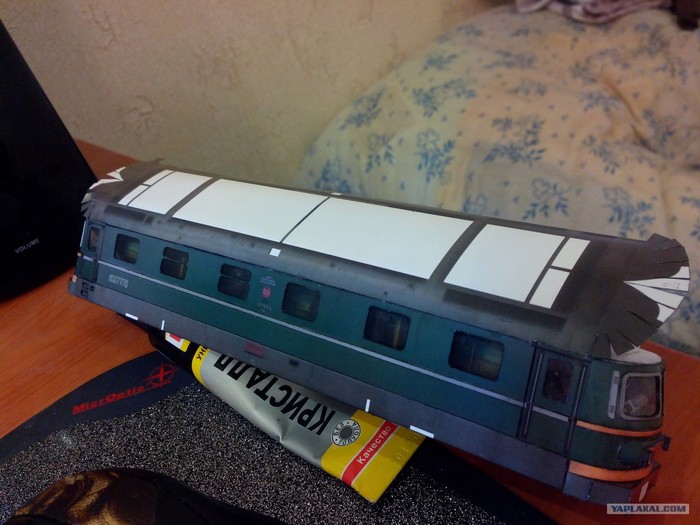

Формовка и склейка крыши с корпусом. Большие детали к большим клеить сложнее, всегда получаются косячки, т.к. клей сохнет быстро. Ещё его можно перелить, из-за чего он при приклеивании начнёт во все щели течь и портить детали, а можно недолить, тогда участки будут оттопыриваться.

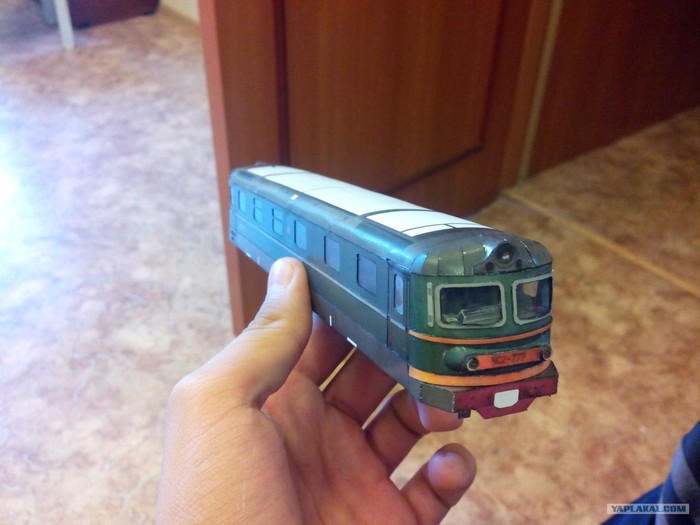

Крыша приклеена. Фонари на местах с обоих сторон. К сожалению из-за плотной бумаги и мелкого масштаба "зализ" крыши над кабинами получился не очень. Можно было бы решить это например, шпатлёвкой и последующей окраской, но я решил обойтись без этого.
Аккумуляторные батареи на месте.

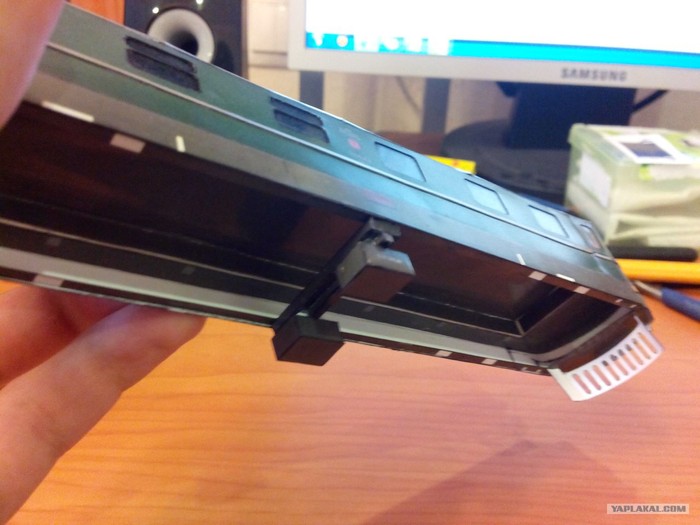

Детали автосцепки и сборка в кучу.
Рессоры из листовой бумаги.
На корпус смонтированы элементы подвешивания телег, лесенки и ещё какая-то хрень. Не железнодорожник, не разбираюсь.

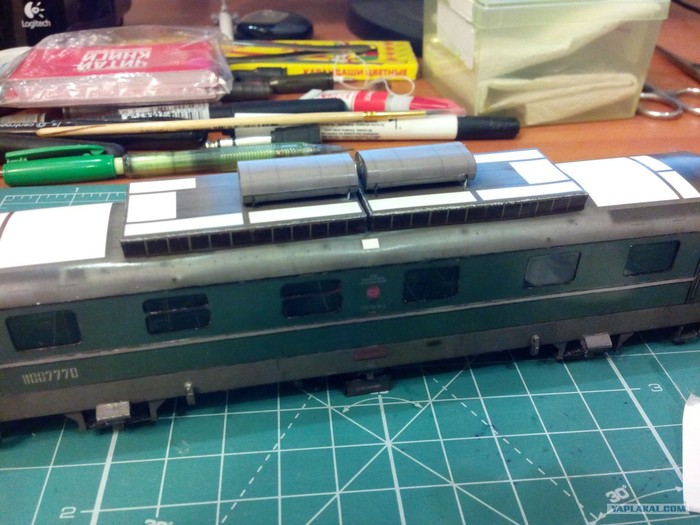

Начало монтажа крышевого оборудования.

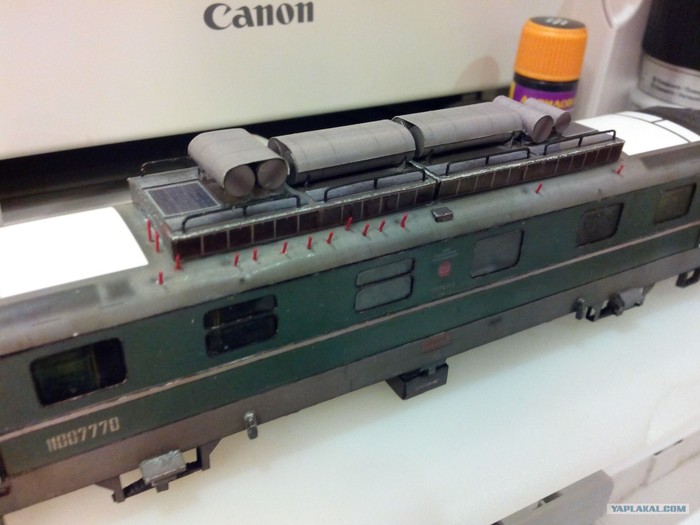

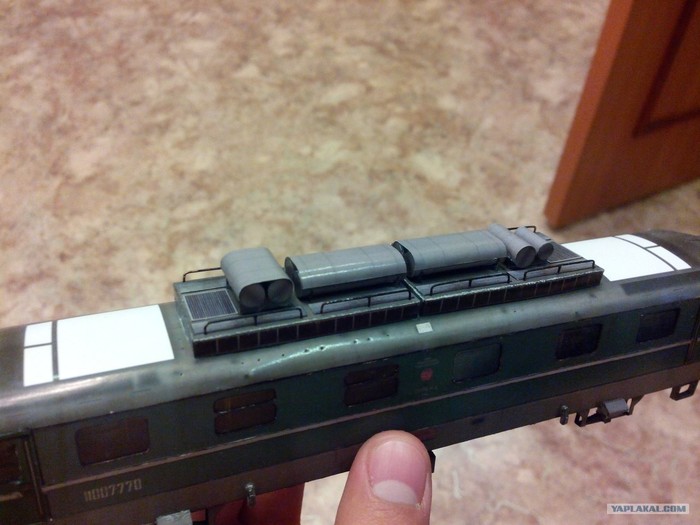

Все резервуары на местах. Крыша обзавелась дырками под стойки изоляторов и поручнями.

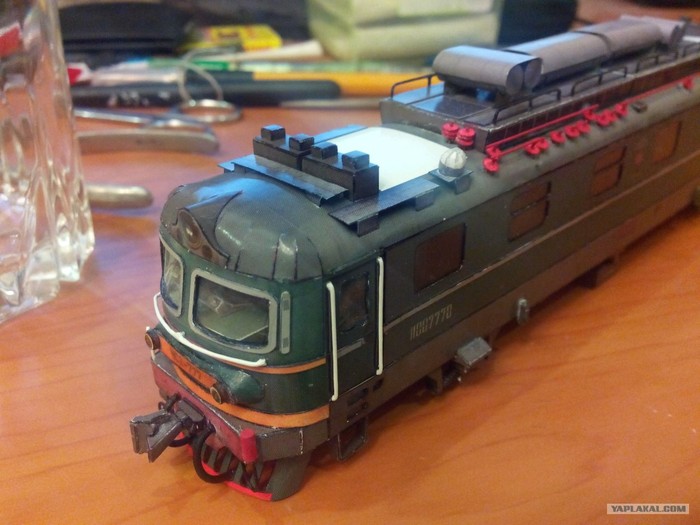

Приделаны и покрашены поручни.
Тормозные шланги а также красная хрень и гнутая хрень. Естественно, с обоих сторон

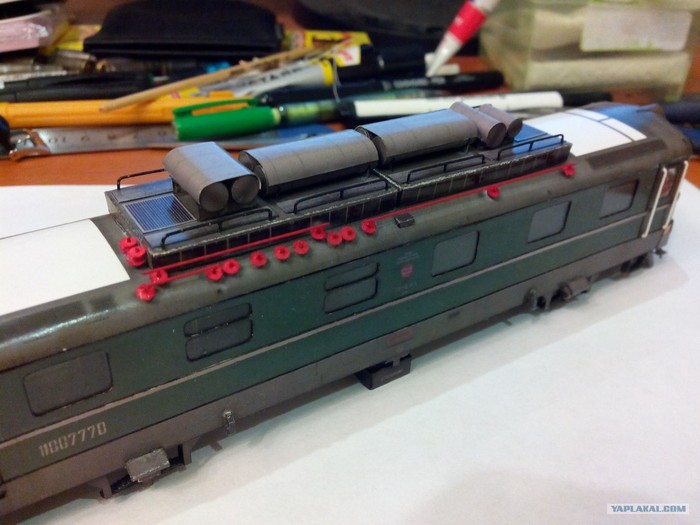

На крышу монтированы стоечки для изоляторов из проволоки, покрашены.
Изоляторы и токоведущие шины.
Ещё какие-то детали на крыше.

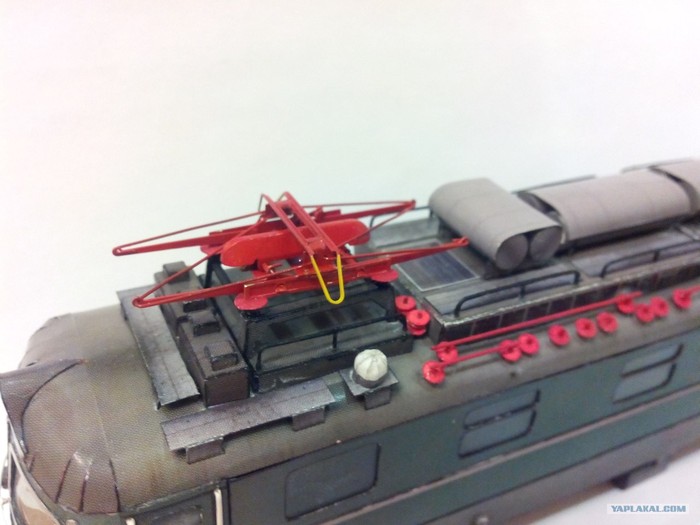

Пантографы (токоприёмники) покупные т.к самому сделать действующие пантографы непросто (а покупные подпружинены, складываются и при желании можно даже ток на них пускать). По масштабу совпали до миллиметра с моделью, хвала создателям этих вещей за кропотливый труд и выдержку масштаба.
Основания бумажные.

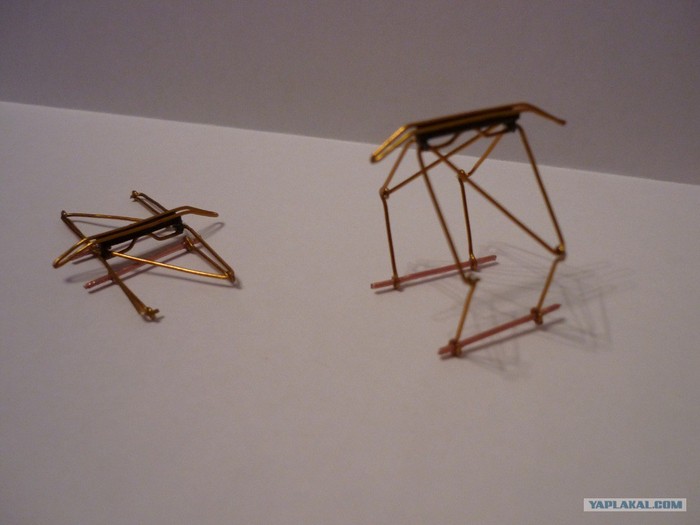

Для сравнения - мои самодельные пантографы.

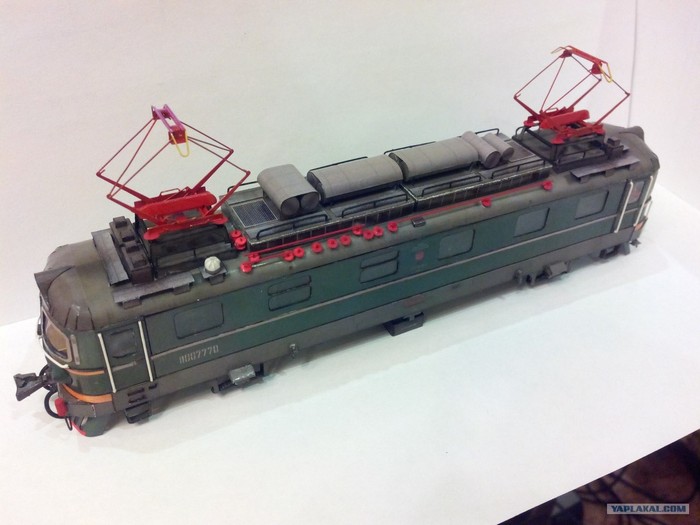

Пантографы ставим на место. Корпус на этом этапе практически завершен.

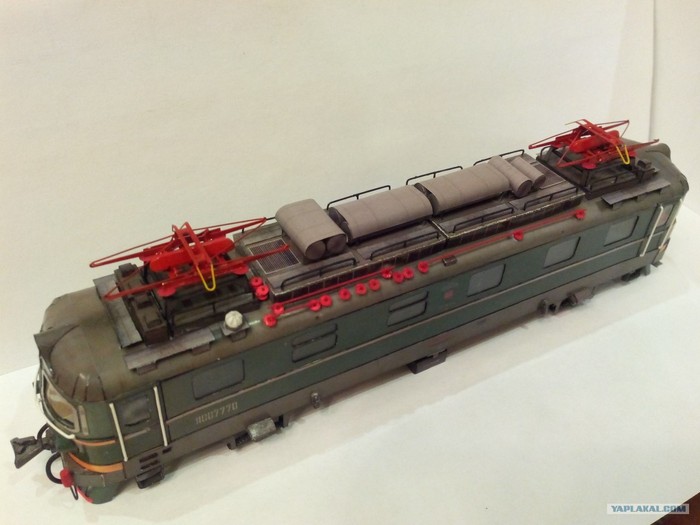

Пантографы поднимаются и опускаются.
К сожалению, на этот пост лимит фотовложений исчерпан.
Часть 2 (там про ходовую и другие модели, а также ответы на вопросы): https://pikabu.ru/story/yelektrovoz_chs2_iz_bumagi_chast_2_k...
Готовая модель в посте: https://pikabu.ru/story/yelektrovoz_chs2_iz_bumagi_5415407
Показать полностью
25

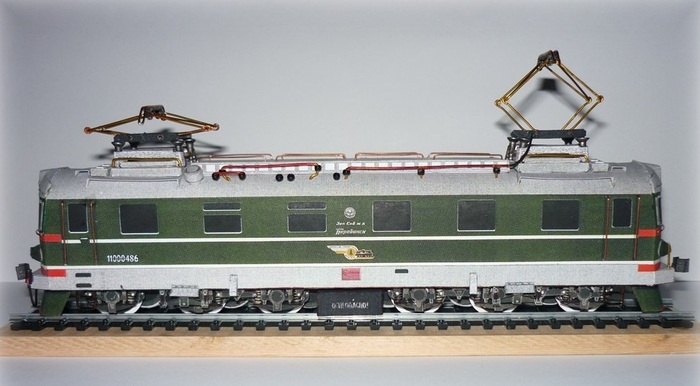

Электровоз ЧС2 из бумаги

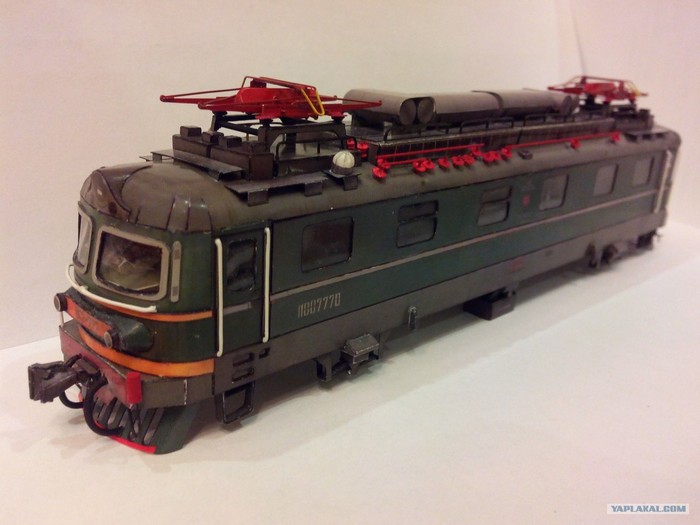

Делал в 2015 году, масштаб 1:87 (НО), встаёт на стандартную колею. Покупные пантографы (токоприёмники) и рельсы. Кое-где проволока помимо бумаги. Впоследствии продал в коллекцию какому-то дядьке.
Zippo для масштаба (фото с телефона)
Показать полностью
7

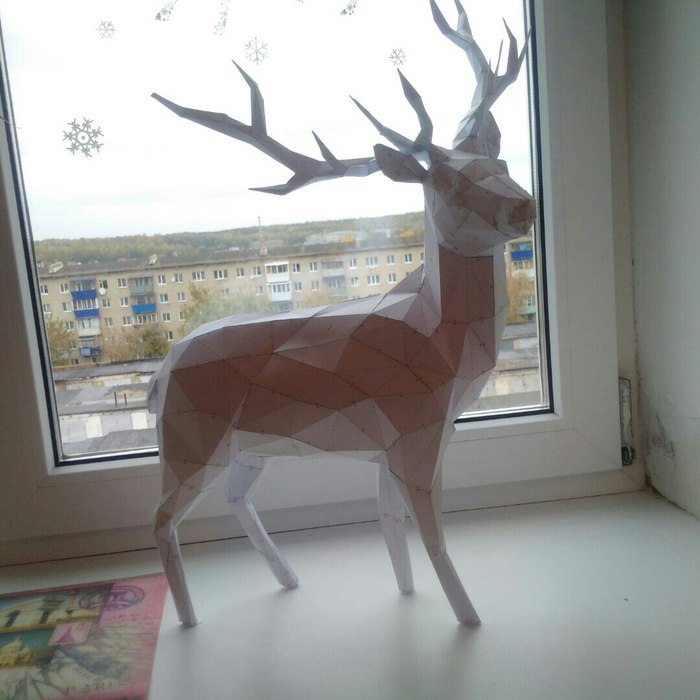

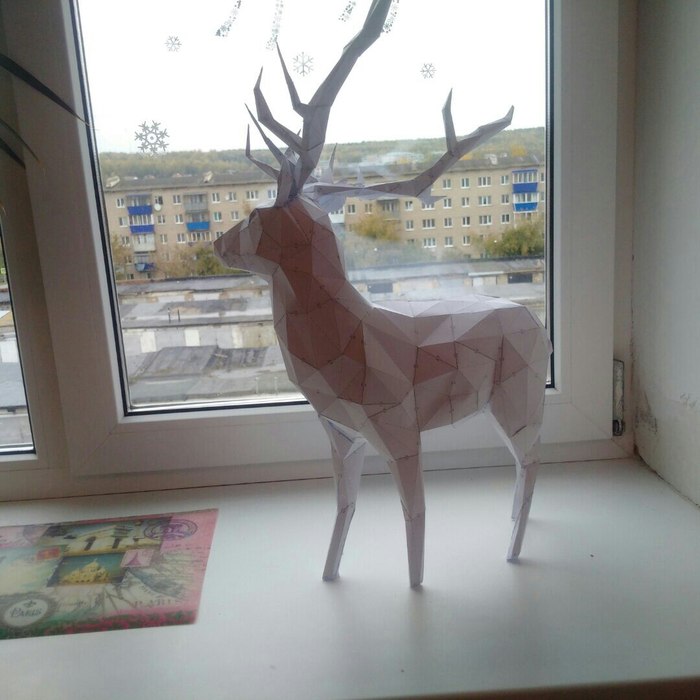

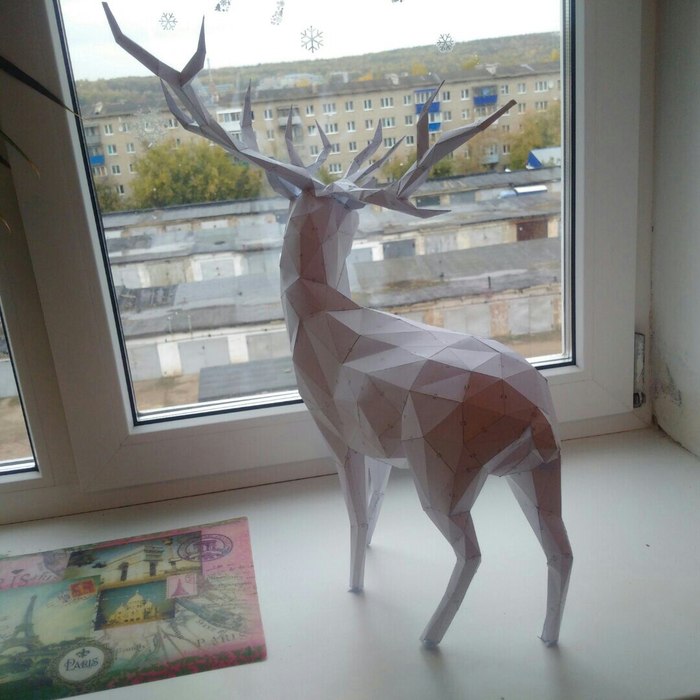

Олень
что можно сказать о работе? В ней допущены ошибки
Из-за того что её надо было выполнить всего за два дня не обошлось без маленьких косяков.
Конкретно - в рогах ,они получились слегка приплюснутыми
Показать полностью
4
Pepakura papercraft Геометрическая инсталяция чешуя дракона
Закончил очередную геометрическую инсталяцию хочу поделится с вами
На сборку потратил 4 дня, 1 из которых ушел на сборку рамы и компоновку элементов.
Прелесть подобных иснталяций что их можно делать любых форм, цветов и размеров. Можно даже заполнить ими всю стену.
Сборка таких штук дело скучное и однообразное но результат того стоит )
в планах ещё две, ромбы и пирамиды
