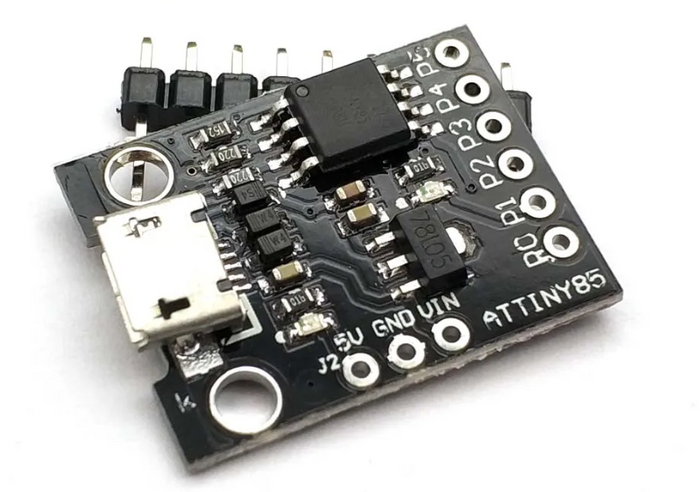

Плата разработки от RobotDyn, основанная на микроконтроллере ATtiny85 и оснащенная интерфейсом microUSB, совместима с Arduino IDE. Несмотря на свои компактные размеры, эта плата очень функциональна.
Микроконтроллер ATtiny85 из данного семейства имеет максимальную память и отличается высокой энергоэффективностью. Плата имеет 5 В входы, три из которых могут использоваться как аналоговые.
Четыре контакта поддерживают широтно-импульсную модуляцию, также имеются интерфейсы I2C и SPI для взаимодействия с различными датчиками и устройствами.
Эта плата подходит как для обучения и проектов разработчиков, так и для практического применения. Например, с её помощью можно создать сигнализатор открывания дверей или автоматическую подсветку гардероба. Для начала работы с платой необходимо загрузить драйвер и в меню Arduino IDE выбрать “Digispark(Default-16.5mhz)”.
Плата может питаться от microUSB 5 В или 7-35 В через регулятор на 500 мА. В основе платы микроконтроллер ATTINY85 с внутренним генератором на 8 МГц, максимальная рабочая частота достигает 20 МГц.
Плата имеет встроенный умножитель частоты 8, независимую память EEPROM на 512 байт и объем памяти программ 8 кБ, из которых 6 кБ доступны пользователю. Аппаратные интерфейсы включают SPI, I2C и USB.
Плата оснащена шестью цифровыми пинами, тремя каналами ШИМ и четырьмя каналами АЦП. Индикатор питания подключен к Pin0.
2. RobotDyn Mega 2560

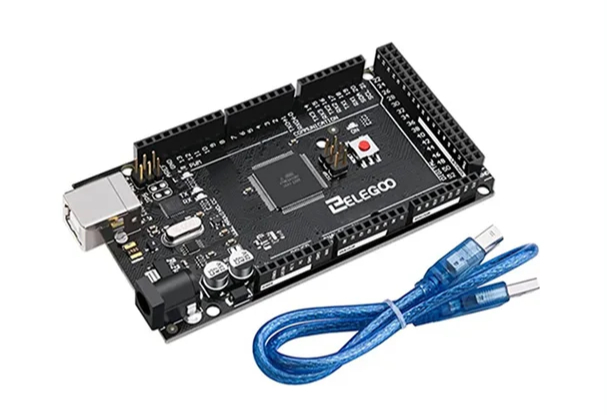

Плата Mega 2560 CH340G/ATmega2560 представляет собой альтернативу оригинальной плате Arduino Mega 2560, сохраняя все ее функциональные возможности.
Она оснащена микроконтроллером ATmega2560 и интерфейсным чипом CH340G для преобразования USB-UART. Это более бюджетный вариант, обеспечивающий ту же стабильность и производительность, что и оригинал, работая на тактовой частоте 16 МГц.
Основное отличие платы Mega 2560 CH340G/ATmega2560 заключается в использовании чипа CH340G для преобразования интерфейса USB-UART. Этот чип, работающий на частоте 12 МГц, гарантирует стабильный обмен данными, при условии корректной установки драйверов.
Плата подключается к компьютеру через microUSB-кабель, а питание может подаваться либо через microUSB, либо через отдельный разъем. Регулятор напряжения поддерживает входное напряжение от 6 до 12 В постоянного тока, обеспечивая выходной ток для 5 В около 800 мА и для 3,3 В около 350 мА.
При этом важно учитывать, что увеличение входного напряжения снижает выходной ток. Эти параметры делают плату подходящей для большинства начальных и образовательных проектов.
Программирование платы осуществляется с помощью программного обеспечения Arduino IDE. Микроконтроллер ATmega2560 поставляется с предустановленным загрузчиком, что упрощает процесс записи новых программ и позволяет обойтись без внешних программаторов, используя протокол STK500.
В случае необходимости можно использовать метод внутрисхемного программирования (ICSP) для записи программ непосредственно в микроконтроллер, обходя загрузчик.

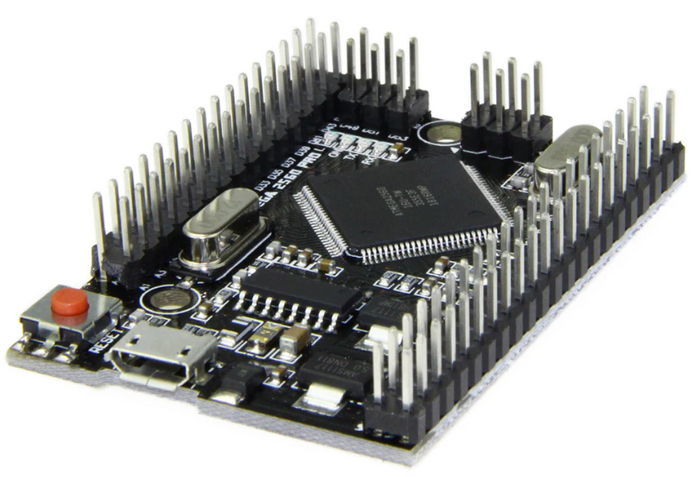

3. Robotdyn Mega Pro
Robotdyn Mega Pro – это высококачественная плата расширения от известной компании, предназначенная для энтузиастов робототехники. Эта модель идеально подходит для проектов, требующих мультиплексирования и сдвиговых регистров, благодаря большому количеству доступных GPIO и богатому функционалу.
Несмотря на невысокую стоимость, плата отличается высоким качеством исполнения. На ней используются качественные компоненты, аккуратно припаянные к плате, на которой отсутствуют следы флюса.
В основе платы лежит микроконтроллер ATmega2560, который способен выполнять множество операций одновременно благодаря уникальной технологии высокоемкостной независимой памяти.
Одним из преимуществ микроконтроллера является возможность чтения данных во время записи, что позволяет программе, расположенной в секторе стартовой загрузки, выполняться даже при обновлении флэш-памяти.
Микроконтроллер ATmega2560 поддерживает широкие программные возможности, что делает разработку на Robotdyn Mega Pro практически неограниченной с точки зрения программных средств.
Для конвертации UART – USB используется чип CH340G, обеспечивающий надежное соединение и обмен данными. Питание платы может осуществляться как через microUSB, так и через pinheaders, что делает её гибкой в использовании.
Robotdyn Mega Pro предоставляет большой выбор цифровых и аналоговых входов и выходов, а также ШИМ и UART, что позволяет её использовать в самых разнообразных проектах, от простых до сложных.
Технические характеристики платы включают входное напряжение 6-9 В, форм-фактор Mega, микроконтроллер ATmega 2560 с тактовой частотой 16 МГц, чип CH340G с тактовой частотой 12 МГц для USB-UART интерфейса, разъем для подключения к ПК через microUSB, 70 цифровых входов/выходов, 16 аналоговых входов, 14 ШИМ-выходов и 4 UART-порта.

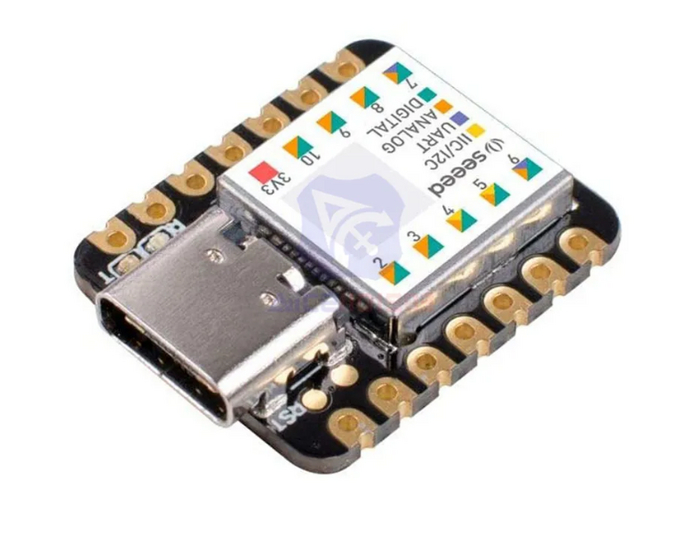

4. Seeeduino XIAO
Seeeduino XIAO – это компактная и многофункциональная плата, предварительно распаянная с шагом 2,54 мм (0,1 дюйма) и штифтами длиной 6 мм. В комплект входит губка для защиты штифтов от повреждений при транспортировке.
Плата поддерживает интерфейс USB Type-C, который используется для подачи питания и загрузки кода. На задней панели имеется блок питания, поддерживающий аккумулятор, что делает плату пригодной для переносных проектов. Помимо светодиода питания, на плате установлен пользовательский светодиод, облегчающий процесс кодирования.
Микроконтроллер ARM® Cortex®-M0+ 32 бит с тактовой частотой 48 МГц обеспечивает высокую производительность. Плата совместима с Arduino, что позволяет использовать её в различных проектах с поддержкой обширной экосистемы Arduino.
Seeeduino XIAO имеет 11 цифровых/аналоговых выводов, 10 ШИМ-выводов, 1 выход ЦАП, 1 интерфейс SWD, 1 интерфейс I2C, 1 интерфейс UART и 1 интерфейс SPI. Все контакты выхода имеют напряжение 3,3 В, поэтому вводить напряжение выше 3,3 В не рекомендуется, чтобы избежать повреждения процессора.

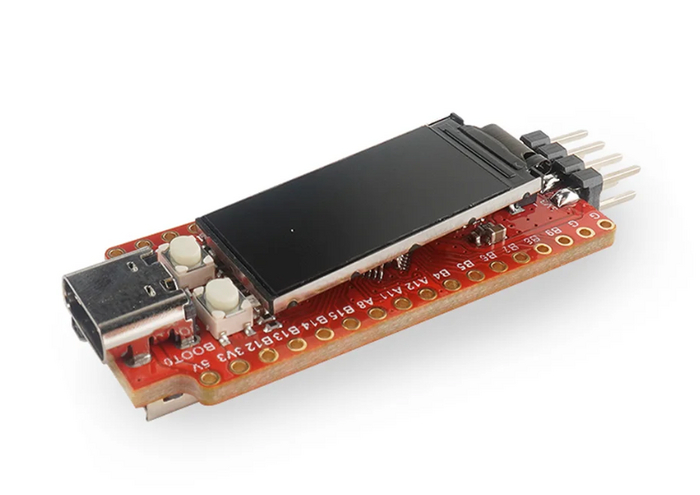

5. Sipeed Longan Nano RISC-V GD32VF103CBT6
Longan Nano – это плата разработки на базе микроконтроллера GD32VF103CBT6 с 32-разрядным процессором GigaDevice RISC-V.
Эта плата, предлагаемая Seeed, оборудована ЖК-дисплеем размером 0,96 дюйма с разрешением 160x80 и технологией IPS RGB. Longan Nano поддерживает несколько способов загрузки, включая USB DFU, UART ISP и JTAG, что делает её удобной для различных задач разработки.
Встроенный микроконтроллер имеет 128 КБ флэш-памяти и 32 КБ SRAM, обеспечивая достаточный объём для большинства проектов.
Дополнительные функции, такие как Watchdog, RTC (реальное время) и Systick, делают плату подходящей для проектов, требующих высокой надёжности и точного времени.
Для связи и взаимодействия с другими устройствами Longan Nano оснащена множеством интерфейсов, включая три порта USART, два порта I2C, три порта SPI, два порта I2S, два порта CAN и один порт USBFS. Эти интерфейсы позволяют плате интегрироваться в различные системы и обмениваться данными с широким спектром периферийных устройств.

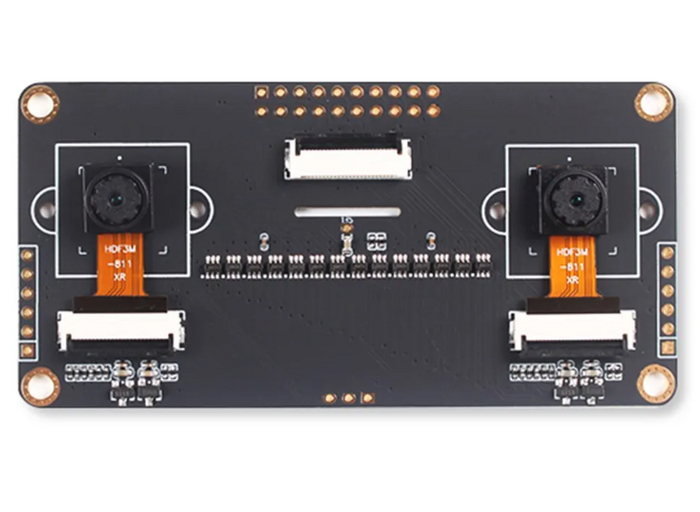

6. Sipeed MAIX Binocular Camera
Модуль бинокулярной камеры Sipeed представляет собой плату расширения для плат разработки AI Maix, предназначенную для применения в системах искусственного интеллекта и бинокулярного стереовидения.
Этот модуль сочетает в себе высокую производительность и компактные размеры, что делает его идеальным для встраивания в устройства Интернета вещей.
Sipeed MAIX по своей сути напоминает TPU от Google, однако его роль отличается: он выступает в качестве основного контроллера, а не ускорителя вычислений, что делает его более доступным по цене и с меньшим потреблением энергии по сравнению с решениями вроде AP+edge TPU.
Модуль MAIX представляет собой не только аппаратное решение, но и интегрированную инфраструктуру, объединяющую оборудование и программное обеспечение для упрощения развертывания решений на основе искусственного интеллекта.
Он обеспечивает высокое качество и простоту в применении, благодаря чему становится ценным инструментом для различных промышленных задач, включая предсказательное обслуживание, обнаружение аномалий, машинное зрение, робототехнику и распознавание голоса.
Использование MAIX охватывает такие области, как производство, здравоохранение, розничная торговля, умные здания и транспорт.
Он сочетает специальное оборудование с открытым программным обеспечением и современными алгоритмами ИИ, предоставляя пользователям эффективное и доступное решение для реализации различных проектов и приложений в сфере искусственного интеллекта.
7. Sipeed MAix BiT Kit

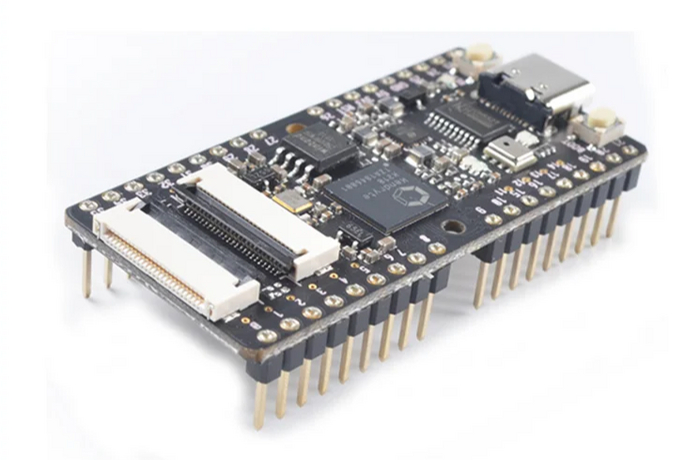

Sipeed MAix BiT Kit – это набор для разработки на базе системы на чипе (SoC) с процессором K210 RISC-V, оснащенный двухъядерным 64-разрядным процессором.
Этот набор предназначен для создания решений в области Интернета вещей (IoT), комбинируя функции машинного зрения и слуха. Он способен эффективно выполнять задачи на базе нейронных сетей с низким потреблением энергии, такие как классификация изображений с использованием сверточных нейронных сетей, обнаружение целей и распознавание лиц.
Процессор в комплекте с MAix BiT Kit обладает высокой производительностью, а также включает микрофонный аудиопроцессор, который обеспечивает точное определение источников звука и формирование звукового луча. Это делает его полезным для приложений в области распознавания голоса, ориентации источника звука и пробуждения по голосу.
По умолчанию плата разработки поставляется с прошивкой MaixPy, которая основана на открытом исходном коде. MaixPy предлагает множество библиотек и функций, доступных для разработчиков, а также поддерживает синтаксис Micropython. Это позволяет разработчикам редактировать скрипты на компьютере в реальном времени и загружать их на плату.
Плата оснащена интерфейсами UART и JTAG, имеет слот для карты Micro SD, а также разъем для подключения камеры DVP. Питание платы осуществляется в диапазоне от 4.8 В до 5.2 В с током в 600 мА. Размеры платы составляют 53,3 на 25,4 мм, а рабочая температура варьируется от -30 °C до 85 °C.

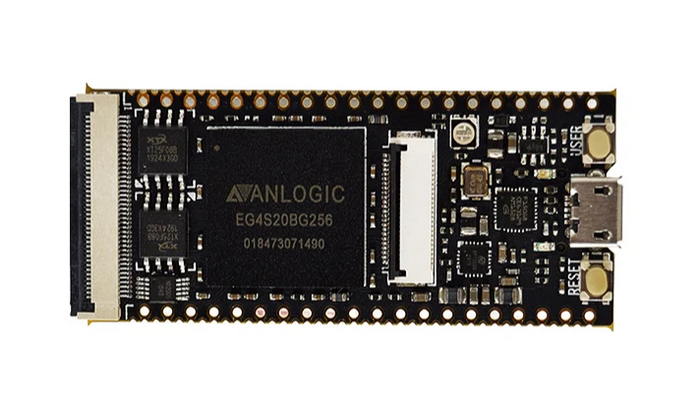

8. Sipeed TANG PRIMER FPGA Dev. Board
TANG представляет собой плату разработки, основанную на Anlogic EG4S20 FPGA, которая является программируемой логической интегральной схемой. Эта ПЛИС работает на базе архитектуры RISC-V и выполнена в компактном форм-факторе, что делает её удобной для интеграции в различные проекты.
В TANG используется ядро Anlogic Technologies EG4S20, которое обеспечивает мощные возможности программируемой логики. Логический блок платы включает 20 тысяч элементов, использующих гибридную архитектуру LUT4/LUT5.
Плата оснащена 130 Кбайт статической оперативной памяти и встроенной синхронной динамической памятью шириной 32 бита и объемом 64 Мбит.
Для хранения конфигурационных данных используется флэш-память объёмом 8 Мбит, которая представляет собой программируемую логическую интегральную схему.
Важным аспектом является наличие встроенного FPGA JTAG Debugger для отладки, который позволяет осуществлять отладку ядра hummingbird с помощью RV дебагера.

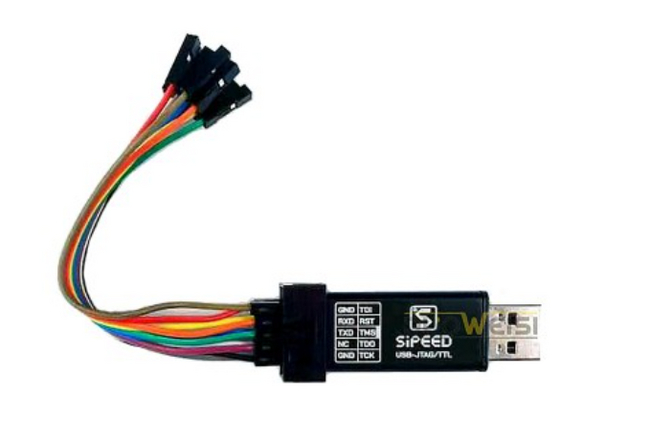

9. Sipeed USB-JTAG/TTL RISC-V Debugger
Программатор предоставляет широкие возможности для работы с микроконтроллерами STM32 и STM8, поддерживая все интерфейсы SWD и SWIM соответственно. Он обеспечивает быструю и стабильную работу, что делает его удобным инструментом для разработчиков.
Пины на корпусе программатора подписаны, что упрощает подключение и устраняет необходимость постоянного обращения к документации.
Программатор совместим с различными версиями программного обеспечения, включая ST-LINK Utility, STVD, STVP, а также с популярными средами разработки такими как IAR Embedded Workbench и KEIL RVMDK.
Это позволяет использовать его в широком спектре разработок и обеспечивает совместимость с большинством инструментов, используемых в разработке на базе STM32 и STM8.
Одна из ключевых особенностей программатора - поддержка автоматического обновления прошивки, что гарантирует актуальность и надежность его работы с продуктами ST.
С завода он поставляется с прошивкой версии V2.J17.S4, что обеспечивает стабильное и эффективное функционирование программатора при работе с новейшими продуктами и инструментами компании ST.

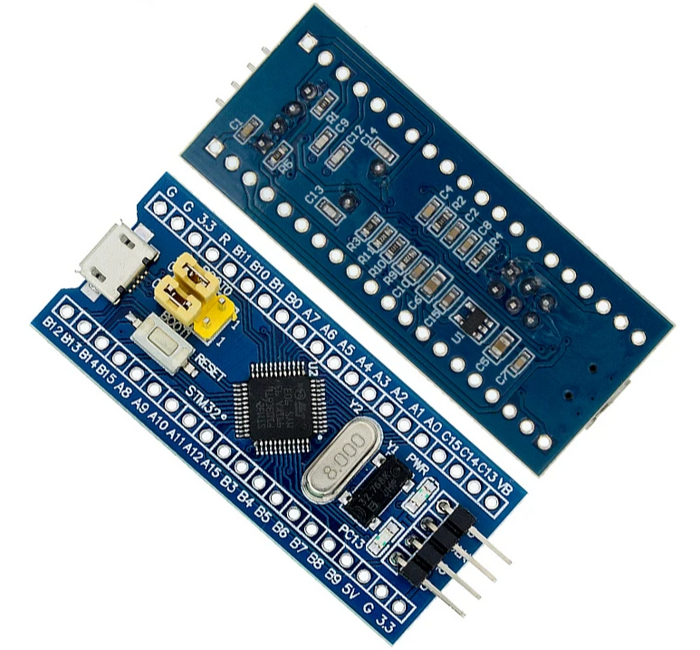

10. STM32F103C8 плата разработки Bluepill
Модульная плата на базе процессора ARM Cortex M3 STM32F103C8T6 предназначена для тех, кто уже имеет опыт работы с Arduino и стремится перейти к более сложным проектам. Этот процессор обеспечивает значительный прирост функциональности и скорости работы по сравнению с простыми микроконтроллерами.
Процессор работает на частоте до 72 МГц, что достигается за счет использования кристалла с частотой 8 МГц и мультипликатора. Микроконтроллер STM32F103C8 представляет собой 32-битный Cortex M3 с производительностью 1.25 DMIPS/MHz, что позволяет выполнять операции деления и умножения за один цикл.
Плата оснащена множеством возможностей для коммуникации, включая 7 таймеров и до 9 интерфейсов связи, таких как I2C, SPI, UART, USB и CAN. Это делает её универсальным инструментом для разработки различных устройств и систем.
Для хранения программного кода плата имеет 64 КБ программной памяти и 20 КБ оперативной памяти, что обеспечивает достаточно места для реализации сложных алгоритмов и функционала.
Питание платы осуществляется от источника напряжения в диапазоне 2-3.3 В, а для удобства подключения и обмена данными предусмотрен microUSB порт.

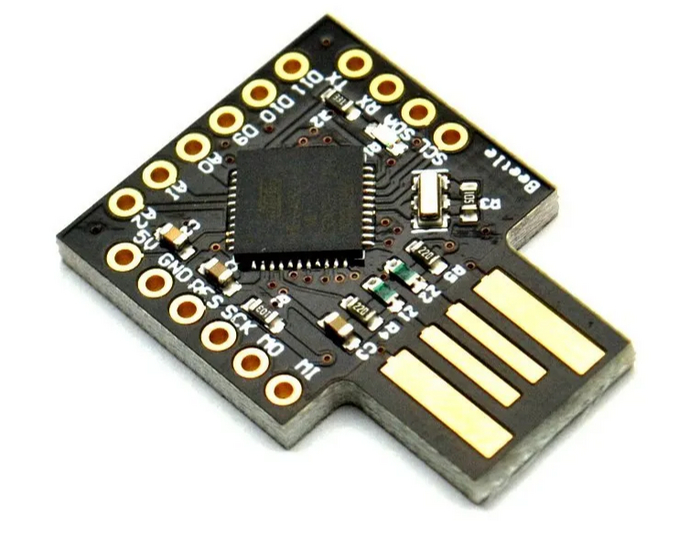

11. USB Beetle mini Arduino Leonardo
USB Beetle Mini Arduino Leonardo – это уменьшенная версия известной платы Arduino Leonardo, предоставляющая мощные функциональные возможности в компактном форм-факторе. Эта плата особенно привлекательна для DIY-энтузиастов и разработчиков, которые ищут компактное и высокоэффективное решение для своих проектов.
Плата обладает небольшими габаритами и использует разъем MicroUSB, что упрощает как её питание, так и программирование.
Благодаря встроенному контроллеру ATmega32u4, USB Beetle Mini обеспечивает высокую производительность и совместимость с Arduino IDE, что делает процесс разработки удобным и доступным. Код можно легко загружать и тестировать напрямую через USB, что экономит время и упрощает отладку.
Контроллер ATmega32u4, установленный на плате, предоставляет 32 КБ программной памяти, из которых 4 КБ заняты загрузчиком. Плата также включает 2,5 КБ оперативной памяти и 1 КБ энергонезависимой памяти. Это позволяет эффективно управлять различными задачами и хранить необходимые данные.
USB Beetle Mini предлагает 10 цифровых пинов, четыре из которых могут использоваться для широтно-импульсной модуляции (ШИМ), а также 5 аналоговых пинов для подключения датчиков и других аналоговых устройств.
Частота работы составляет 16 МГц, что обеспечивает стабильную производительность. Интерфейсы UART и I2C позволяют осуществлять связь с внешними компонентами и устройствами.
Кроме того, плата имеет светло-голубой индикатор, который показывает её статус, а позолоченные разъемы добавляют долговечности и надежности подключения.
Размеры платы составляют 28 х 21 мм, а её вес – всего 3,2 г, что делает её идеальной для проектов, требующих компактности, таких как встроенные системы и носимые устройства.

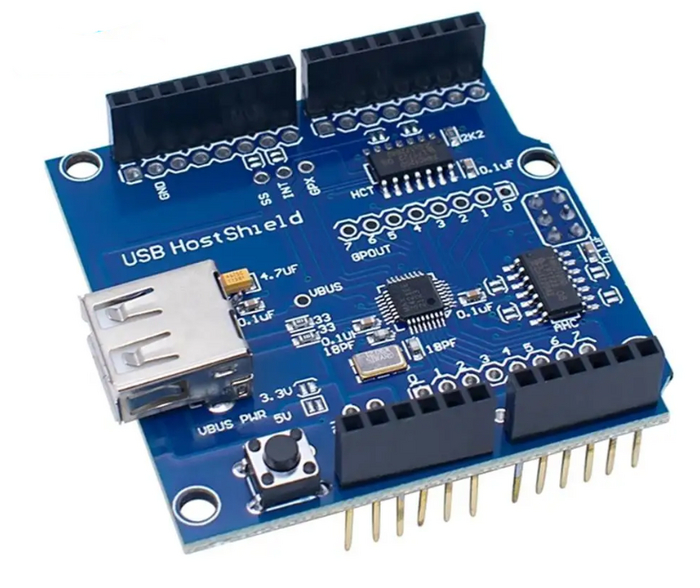

12. USB Host Shield
Этот хост-модуль для подключения USB-устройств к Arduino обеспечивает возможность взаимодействия с различными USB-устройствами, такими как системы управления, клавиатуры, мыши и другие периферийные устройства.
Важно отметить, что данный хост поддерживает лишь один подключенный USB-устройство одновременно, так как интерфейс USB функционирует по принципу "сервер-клиент", где сервер управляет и предоставляет питание подключенному клиенту.
Модуль позволяет подключать USB-накопители, такие как флешки и переносные жесткие диски, однако поддерживаются только устройства с файловой системой FAT32. Это ограничение обусловлено спецификой работы хоста, который способен корректно обрабатывать файлы и данные только в этом формате.
Хост совместим с определенными продуктами, включая Android-устройства, работающие на Android 2.3.4 и Android 3.1, что позволяет ему взаимодействовать с соответствующими смартфонами и планшетами. Кроме того, он также совместим с различными официальными платами Arduino, такими как Arduino Uno, Arduino Mega и другими.
Модуль функционирует при температуре от -40 °C до +80 °C и поддерживает питание от 5 В или 3.3 В. Скорость передачи данных варьируется от 1.5 Мб/с до 12 Мб/с, что позволяет осуществлять передачу информации с различной скоростью в зависимости от типа подключенного устройства и конкретных условий использования.
