Стрим. Как смоделировать формы для ремонта коннекторов
Как и обещал в комментариях к посту делаю стрим по созданию пресс форм.
Сам стрим будет проходить тут - https://www.twitch.tv/dionis_na
Соблюдайте ТБ, Смотрите за печатью и НЕ СПИТЕ на рабочем месте!
Поставил на печать формы, сел на диван, уснул. Проснулся от едкого запаха, в голове каша, дышать трудно, тошнит.
Итог:
Мне плохо.
Кабинет воняет.
Лопнула термопара.
Выгорела термотрубка.
Соблюдайте ТБ и не спите на рабочем месте! А то можете и не проснутся...
Показать полностью
4
В копилку доморощенного мастера №3.1

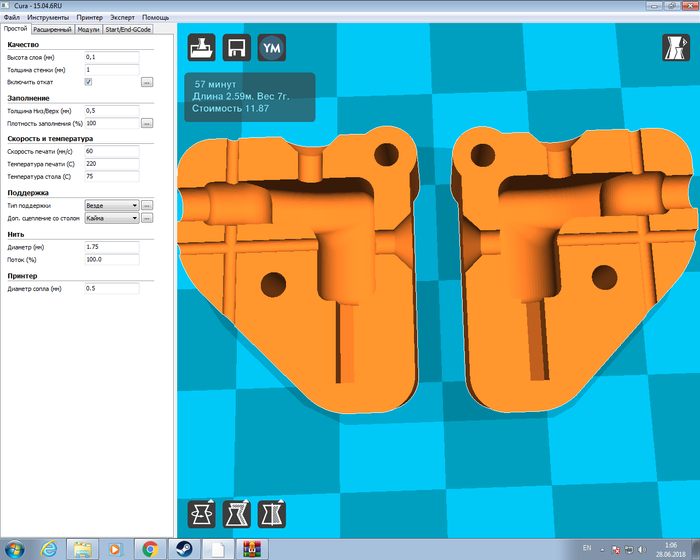

В общем ребята - пользуйтесь. Делюсь с Вами своим трудом. Мне не жалко а Вам вдруг - да пригодится.
Все файлы выложены по лицензии CC
Если Вам нужна форма для коннектора которой нет в списке - пишите либо в комментарии либо мне на вайбер - +38х098х269х0х686 напишите что конкретно нужно и желательно с размерами. Могу сделать хоть для коннектора первой плойки) (КСТАТИ ИДЕЯ...) За моделирование ДЕНЕГ НЕ БЕРУ. Файл пойдет в массы на сингиверс. Оттуда и скачаете.

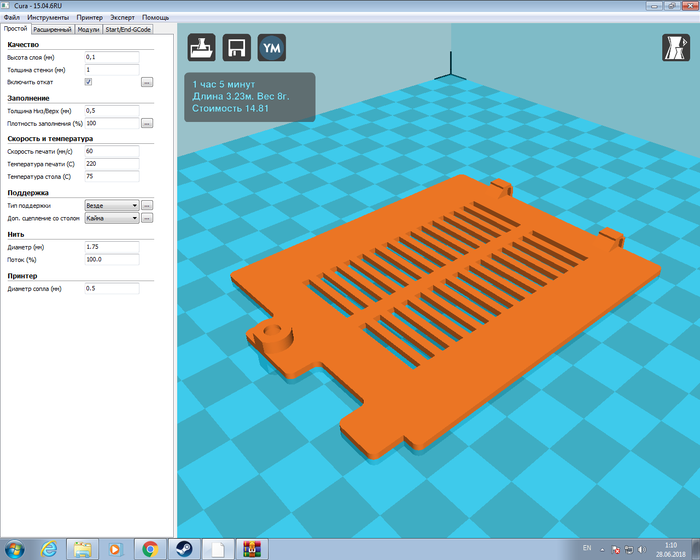

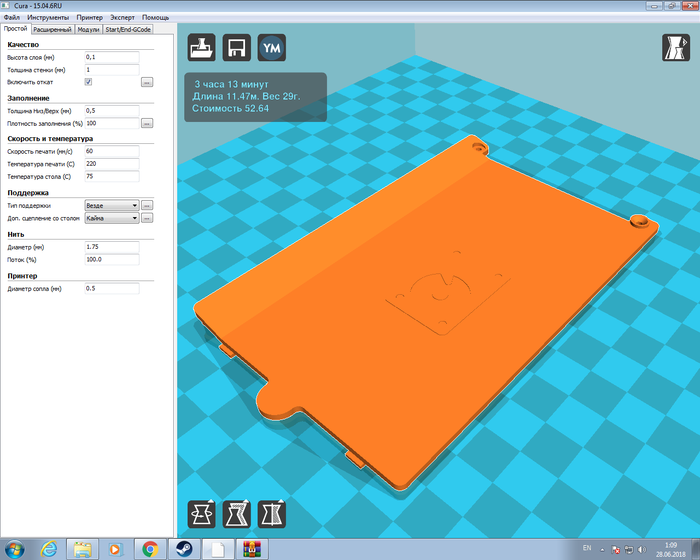

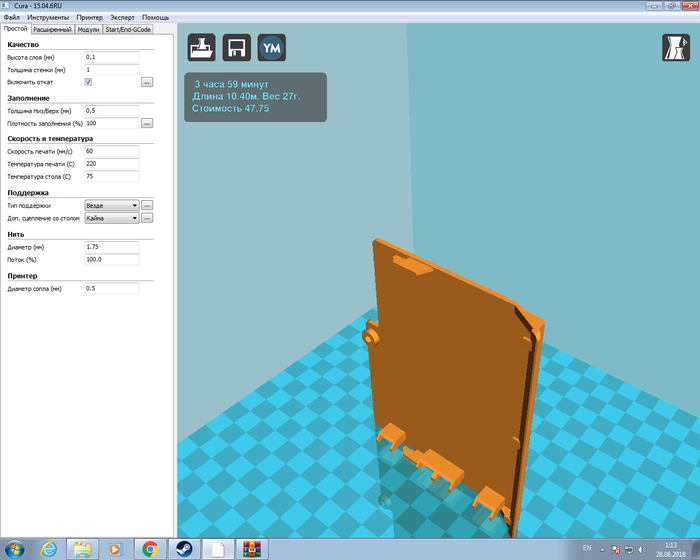

Также могу смоделировать крышки для ноутов, заглшки на петли ноутов, и всякую другую дребидень.
С вас:
Минимум: - фото и размеры
Максимум: - чертеж в формате *.dwg (сделанный в компасе так как он максимально корректный) с правильными размерами
ИДЕАЛЬНО: Приносите мне нужную деталь, крышку, заглушку и тд и тп. Обитаю в городе Луцк. Украина.
Повторяю, денег не беру. Так как: 1 - набиваю руку и библиотеку 2 - Тут так не принято 3 - Пикабушники это семья 4 - внебрачный сын мУльйонера
Предедущие посты:
В_К_Д_М_№3
Показать полностью
7
Еще одна ванна для травления плат

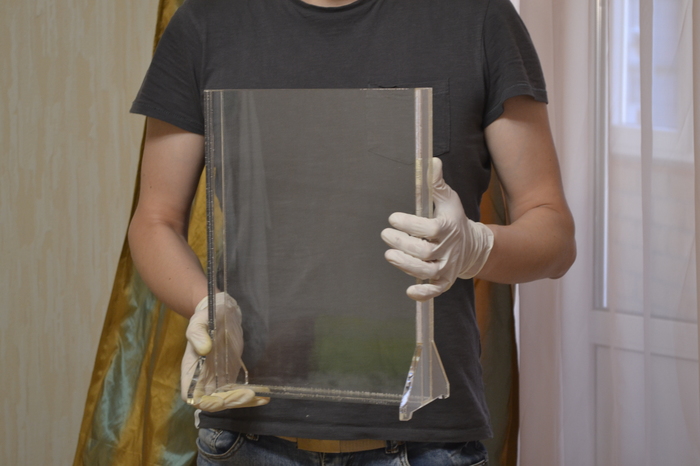

Сделал большую ванну для травления плат. Материал: оргстекло. Внутренние размеры: 35 x 25 x 3 см. Объем чуть больше 2,5 литров. Ноги толщиной 8 мм. Стенки толщиной 5 мм.
Детали сделал с помощью лазерной резки.
Для начала скрепляем детали изолентой, чтобы понять, как ванна будет смотреться. Рядом ванночка для быстрого изготовления мелких плат, я уже писал о ней.
Смазываем детали дихлорэтаном. Дихлорэтан ядовит, поэтому проводим работы в противогазовом респираторе. Детали соединяем и прижимаем. Еще одно применение источника питания.
Заливаем воду, чтобы проверить герметичность.
Вуаля. Будем травить платы.
Показать полностью
4

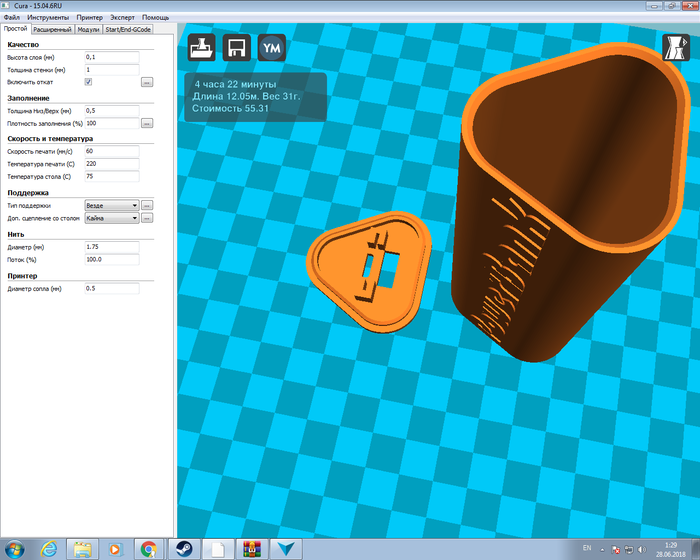

С добрым утром Галактика!
Хорошего всем дня) А я пожалуй пойду ка спать.
P.S. 2 суток печатал без перерыва принтер и я возле него был все это время, дабы вовремя заметить брак и остановить процес, чтобы пластик в пустую не переводить. Спал всего 2 часа.
Как я пресс формы для mini-jack заказывал, и что из этого получилось
Добрый день, уважаемые Пикабушники. На днях, листая ленту Пикабу наткнулся на пост https://pikabu.ru/story/v_kopilku_domoroshchennogo_mastera_2... товарища @Dionisnation, в котором он предлагал (и предлагает) печать разработанных им же пресс форм для разного вида коннекторов по себестоимости материалов + электричества.
Решил я заказать себе пару таких пресс форм для всеми любимых mini-jack 3,5 mm, ибо с некоторой периодичностью приходится ремонтить наушники и гарнитуры. После недолгой переписки вечером, на следующий день я получил фото своих пресс форм и номер посылки, а через день, то есть сегодня я получил эти заветные штуковины. Выглядят они вот так:
Любопытство меня распирало, и после небольшого перекуса я решил испытать матрицы в деле.
Вставив разъем в прямую матрицу все было более-менее, хотя мелкие "точки" оставшегося пластика все же пришлось убрать зубочисткой. Итак, время испытывать первую матрицу!
Действуя согласно инструкциям автора, приготовил силиконовое масло ПМС-200 и ватную палочку.
Скрепляем две половинки формы биндерами, разогреваем термопистолет, и льем термоклей в сопла матрицы:
Ждем ~20 мин., и вуаля:
Разъем получился прочным, "мертвым" и в тоже время его хвост имеет эластичность.
А вот с угловой формой пришлось чуть повозиться. Дело в том, что когда "сажаешь" в матрицу штекер, две половинки никак не хотели садится, при очень небольшом надавливании я в миг лишился двух штыревых направляющих, но не беда! На помощь пришла 1,5мм шлицевая бита и отвертка. Немного раздрочив расточив место посадки штекера пресс форма почти плотно закрылась. Далее по накатанной: масло, биндеры, термоклей, 20 минут, иии...
Как по мне, угловой хорош, хреново плохо конечно, что на каком-то этапе производства пошел сбой посадочного места штекера. Но на самом литье это никак не сказалось.
Как вариант, можно использовать черные стержни, я думаю, будет получше прозрачного выглядеть. Можно еще попробовать термоусадку на прямой разъем надеть, но греть нужно очень быстро, иначе клей потечет и будет кака. А в целом данные разъемы спокойно можно лить человекам, которым не так важен внешний вид, сколько качество исполнения и долговечность работающих наушников.
Вроде все сказал, написал, и показал. Товарищи, это мой первый пост, так что тапками просьба не кидать. Критика и пожелания приветствуются. Баянометр ругался на защитную пленку с Али, и то, как лиса пыталась сожрать питона.
З.Ы. Еще раз выражаю благодарность @Dionisnation, за проделанный им труд по созданию и печати данных пресс форм.
З.З.Ы. Лить клей нужно стараться одним нажатием курка термопистолета, иначе возможно образование пузыря в середине разъема, как у меня на последнем фото.
Показать полностью
8
В копилку доморощенного мастера №3 - пресс формы для коннекторов
И снова здравствуйте! Я Вас еще не достал этими формами? XD
В общем со дня последней публикаци сделал моделек не много, но много напечатал 0_0. Честно, ну вот не ожидал что эти формы вызовут такой ажиотаж, принтер печатает вообще без простоя основные заказы и эти формы для пикабушников. Да и ещё кучу идей начали подкидывать) Спасибо Вам всем без исключения! Кстати саммая интерестная идея - это запустить краудфандинг на Кикстартере для создания целого набора, всяких разных, но уже штампованых, чтобы качество было получше да и дешевле сами формы получались. (ага, конечно, да кому они нужны. Узбагойся)
Прям не знаю, стоит ли двигатся в этом направлении? Как считаете, друзья?
Кстати попробовал несколько вариантов сцепления половинок форм. Слева на право:
Отверстие+штирь, отверстия для болта м2, полусферы папа+мама
Лично мое мнение отверстия под болты - лучше так как не только не дают форме смещятся но и сразу можно закрутить чтобы держались вместе надежно и не открывались. А вы как считаете?
В общем буду переделывать все модели форм под крепление которое окажется более удобным и надежным. Так что го голосовать)
Ну-ссс. А теперь к новым моделям:
По просьбе пикабушника @taysan:
MicroUSB type B - "Г" образный
По просьбе пикабушника @GoodWin09:
3.5+2.5 коннектор гранитуры раций Baofeng
Ну и Dы не просили - но я сделал. XD :
PS\2 (клавиатуры, мышки) коннектор
USB type B 2.0 (Принтеры)
USB type C для телефонов
Ну вот и все пока что) Даже не знаю, всяких коннекторов очень дофига) Если прессформа под нужный вам коннектор отсутствует - пишите либо в комментарии либо на вайбер. Сделаю, выложу на сингиверсе, скину ссылку\напечатаю
Предедущие посты:
В_К_Д_М_2.5
В_К_Д_М_2 - инструкция сдесь.
UPD: Информация по статистеке Thigiverse если кому то будет интерестно:
Донатов (Чаевых) не было(
