Всем привет! Сегодня расскажу и покажу, как сделать лёгкий макет РГ-6 из дерева, фанеры, картона и разных трубок. Данная поделка отлично подойдёт тем, кто впервые решил заняться рукоделием по тематике оружия, а также детям для дворовых игр в войнушку.
В конце поста будет подробное видео с изготовлением и ссылка на шаблон, а здесь вас небольшой обзор в текстовом варианте. Приятного чтения и просмотра:)

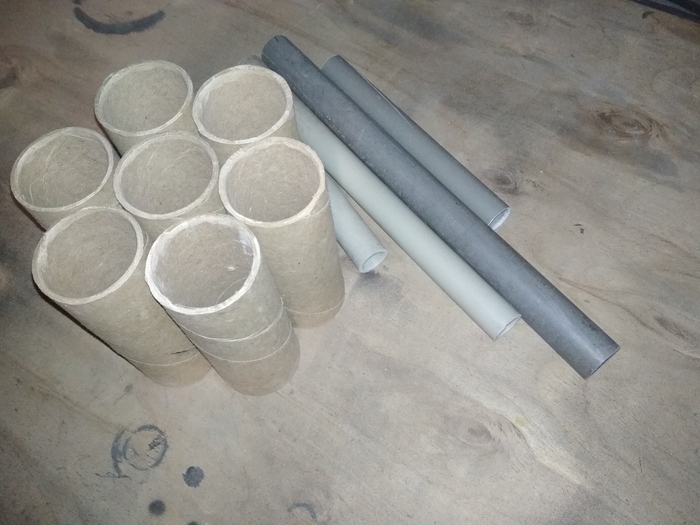

Давайте начнём с трубок. Они могут быть пластиковые, или картонные. Даже металлические подойдут. Я использовал то, что было в наличии.
Итак, нам понадобятся:
1) трубка с внешним диаметром 45мм и длиной 119,5мм (7шт.) для барабана РГ-6
2) трубка с внешним диаметром 55мм и длиной 172,2мм (1шт.) для фальш-ствола
3) трубка с внешним диаметром 20мм и длиной 163,2мм (1шт.) для оси вращения барабана
4) трубка с внешним диаметром 20мм и длиной 87,8мм (1шт.) для оси вращения фальш-ствола
5) трубка с внешним диаметром 25мм, внутренним диаметром 20мм и длиной 297,2мм (1шт.) для цилиндрической основы
6) трубка с внешним диаметром 20мм и длиной 255,5мм (1шт.) для приклада
Все цилиндры можно спокойно найти на Озоне, ну или в строительных магазинах. После того, как вы нарежете все трубчатые детали, рекомендую сразу выровнять торцы при помощи напильника, или наждачки на жёсткой основе.

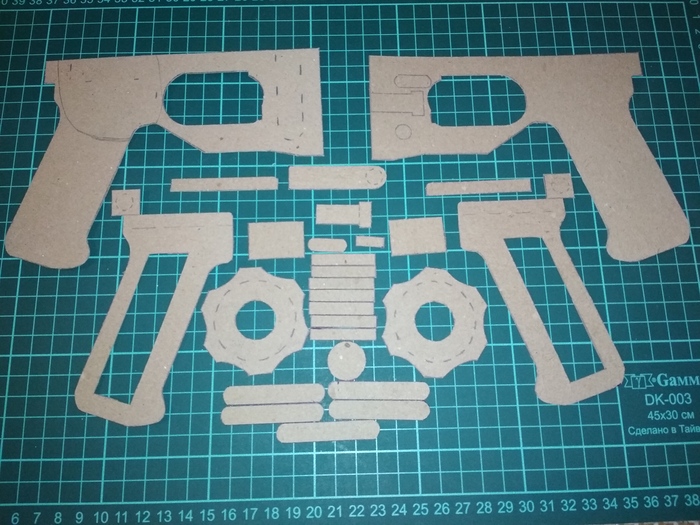

Также вам понадобится переплётный картон толщиной 1мм, на который вы через копировальную бумагу перечертите контуры соответствующих выкроек (в шаблоне всё подписано). Детализацию с утолщениями нужно вырезать канцелярским ножом.

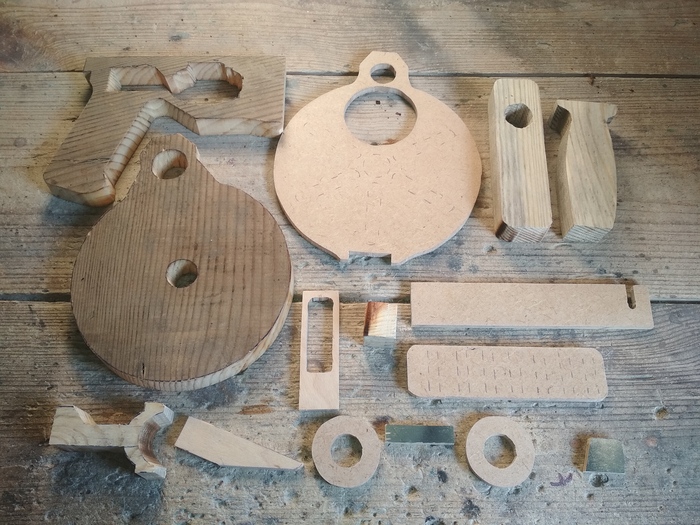

А из доски толщиной 25мм (она же "дюймовка") и 6мм МДФ, либо фанеры выпиливаем основные составляющие макета. Я использовал электрический лобзик, но ручной тоже подойдёт. Торцы выравнивал рашпилем и напильником.

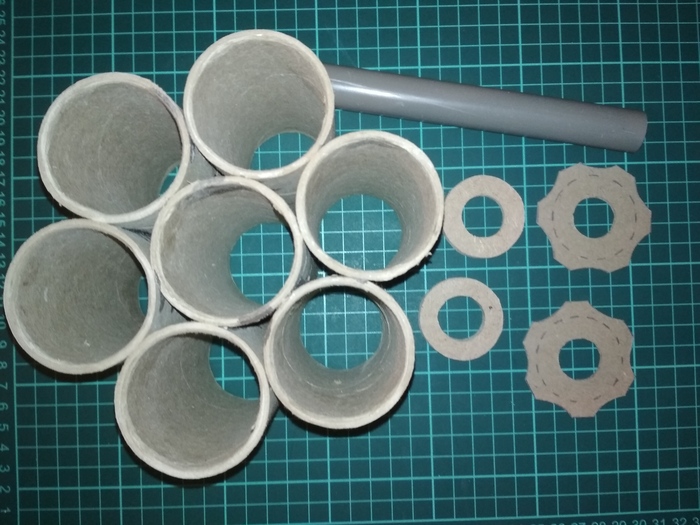

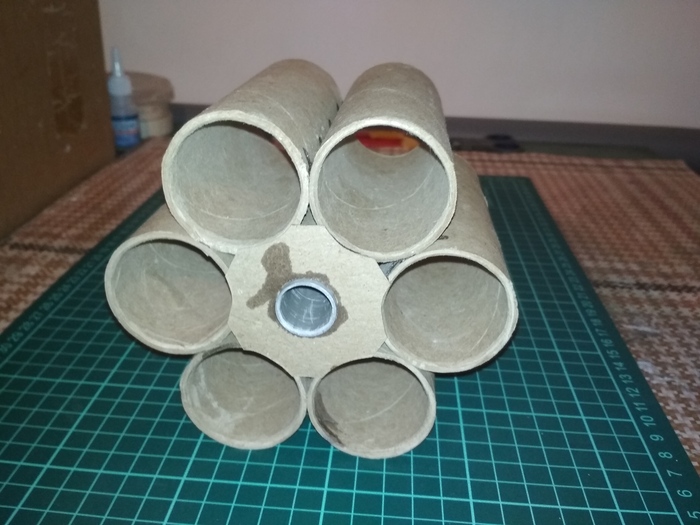

Сборку можно начать с барабана. Здесь вообще ничего сложного. Берём 2 трубки, кладём на ровную поверхность и наносим на стык соединения суперклея. На весу присоединение лучше не проводить, поскольку одна часть будет смотреть влево или вправо, относительно другой.
После этого необходимо вставить и зафиксировать клеем заглушки в серединную трубку. Именно за счёт них барабан сможет вращаться на своей пластиковой оси.

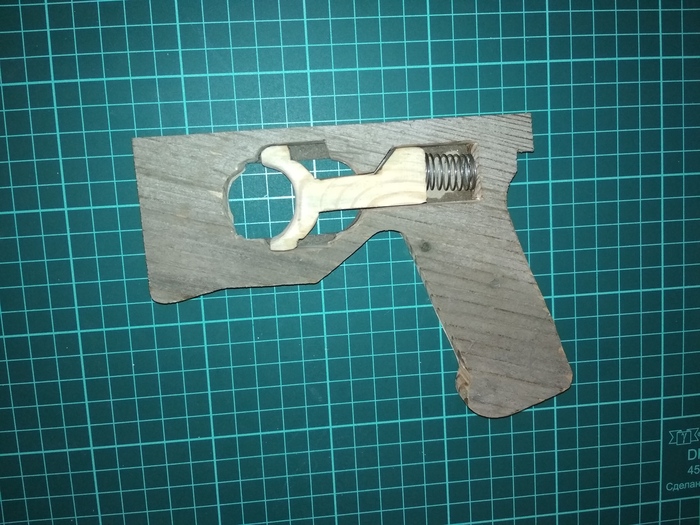

При наличии какой-нибудь не очень жёсткой пружины можно замутить банальный, но тем не менее, интересный механизм. Нажимающийся спусковой крючок в любом случае лучше статичного. Всё это закроется слоями из картона.

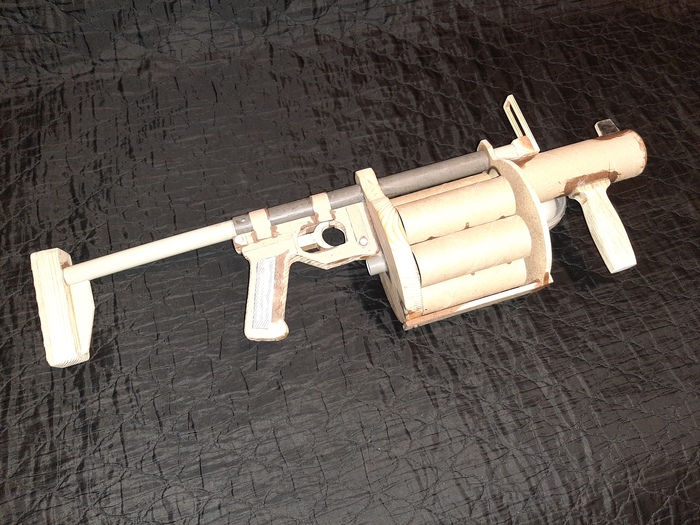

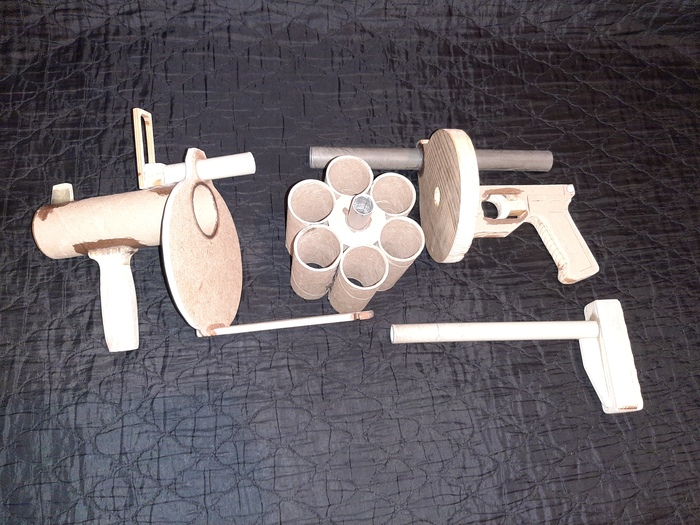

В итоге после склеивания элементов получится несколько основных частей. Вот они слева направо:

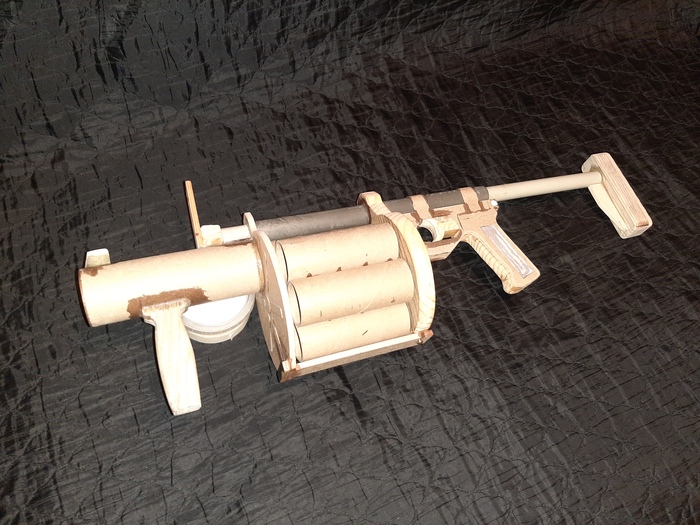

Финальную сборку макета из дерева и картона в тексте уже не описать, слишком много нюансов, но в ролике всё изложено наиболее полно и понятно.
Напоследок, необязательная часть рукоделия, однако без неё результат выглядит не так интересно. Я про покраску. Можно взять недорогую моющуюся краску Olimp Paints Gamma, дабы использовать её для грунтования самоделки (поскольку она наносится кистью, хватает её на большое количество проектов), а потом всё задуть чёрным акриловым аэрозолем.

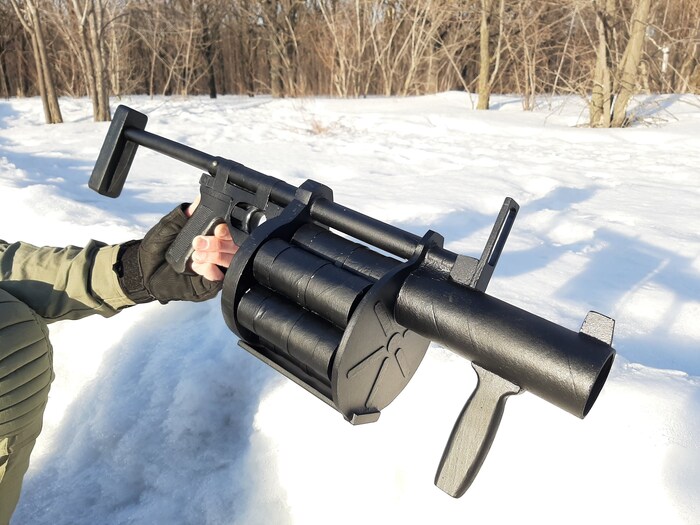

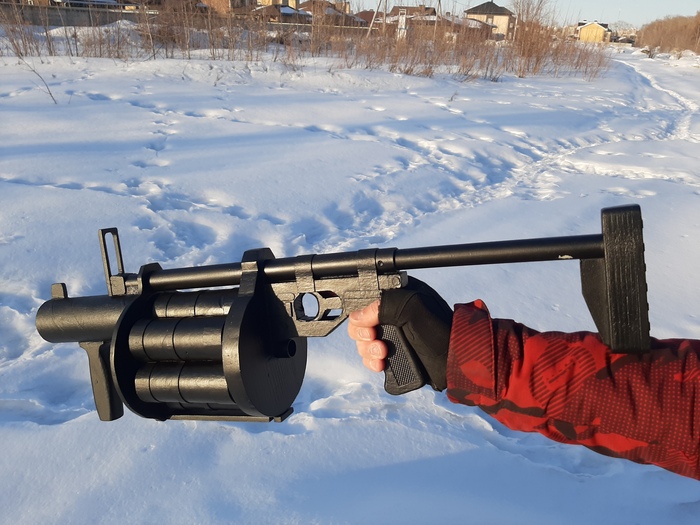

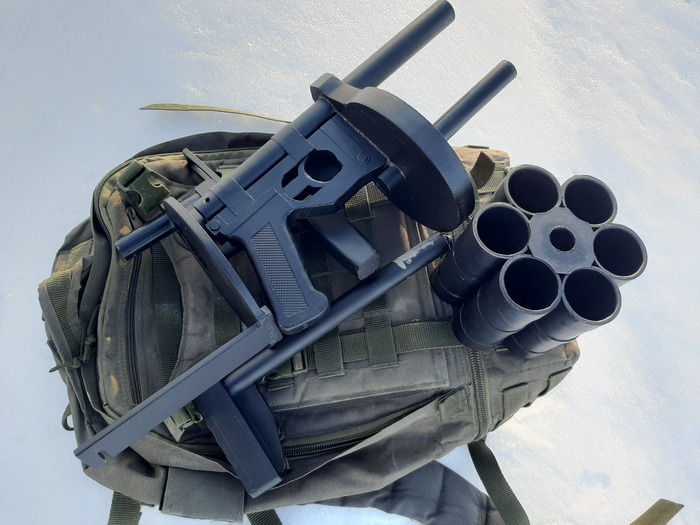

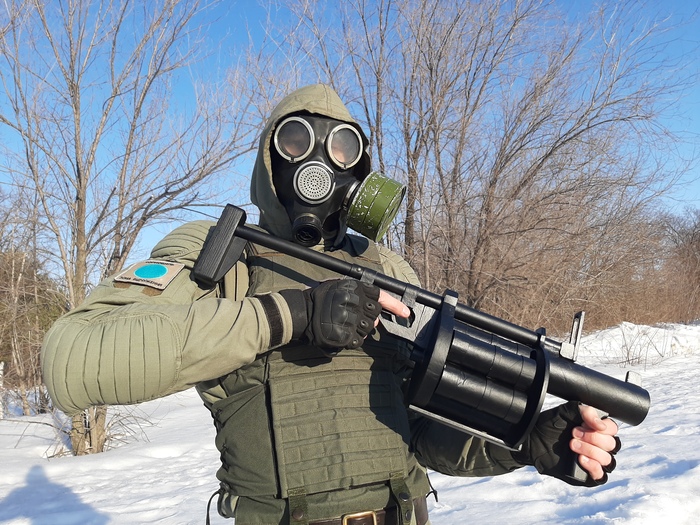

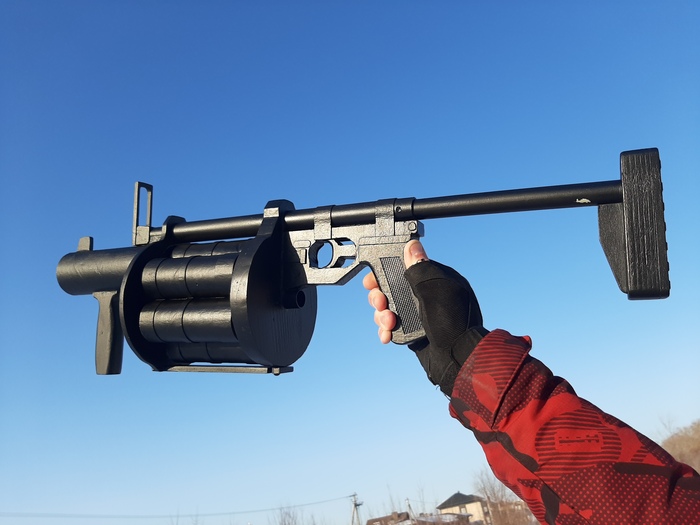

Теперь посмотрим на результат:)
Всего за неделю, без труднодоступных ресурсов можно изготовить неплохой макет российского револьверного гранатомёта с неполной разборкой. Самое то для новичков оружейного макетостроения. А если добавить шпаклёвки, чистовой обработки, то вообще получится шик.
Большое спасибо за внимание!!!
