Недорогая рация из Китая: обзор Quansheng UV-K5, которую можно прошить под свои нужды
Обновил рацию для походов и поездок. Теперь у меня пара Quansheng UV-K5 — это недорогая, но функциональная рация с Алиэкспресс. Достаточно простая в использовании, в «базе» развивает приличную дальность радиосвязи. Доступны прошивки и моды, а также различные аксессуары (зарядки, тангенты, антенны). Рация довольно удобная по размерам — 11.5 см по высоте корпуса (без учета антенны) и 6 см по ширине. Толщина с учетом батареи (но без клипсы) составляет 4 см. Весит рация в сборе около 240 гр.
Рация Quansheng UV-K5.
Рация Baofeng UV-5R.




Аккумуляторная батарея сделана в виде съемного модуля: внутри две ячейки (7.2 Вольта) на 2200 мАч. Заряжать можно как в кредле-подставке, так и от USB-C, что весьма удобно. Например, можно будет подзаряжать в походе от павербанка. Можно подключить тангенту или гарнитуру, так как разъем стандартный (двойной, как в баофенге).




Настройка довольно простая — забиваем нужные частоты. У меня рации настроены парами, просто устанавливаю одинаковую частоту и кодирование (субтоны). Выбрать можно любую частоту из разрешенных. Напомню, в РФ работать можно как в PMR диапазоне, так и в LPD. Списки частот открыты, мощность ограничена. Для настройки можно воспользоваться кабелем для прошивки. Таблицу частот зашивал с помощью Chirp Next (требует отдельной установки драйвера uvk5. py). Удобно реализованы дублирующие функции клавиш (F + клавиша), в инструкции описываются предельно понятно, но на английском языке. Имеется светодиодная индикация приема/излучения, фонарик подсветки, клипса и ремешок. Антенна стандартная, сменная.

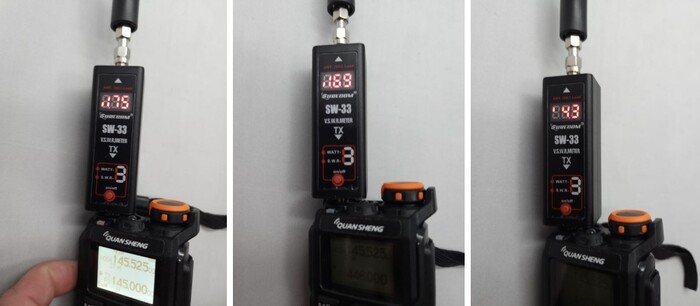

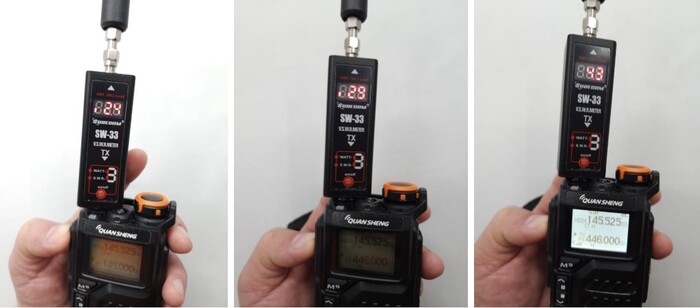

С помощью измерителя Surecom SW-33 произвел замер характеристик на штатной антенне. На частоте 145 МГц КСВ антенны составляет 2.4 раза, для частоты 446 МГц (PMR) это значение составляет 2.9 раз. То есть где-то половина мощности и более уходит в потери. Выходная мощность составила около 4.5 Вт. Соответственно, если нужна дальность связи, то выбирайте другие антенны, или попробуйте согласовать штатные на рабочих частотах.
Для сравнения — установил удлиненную антенну типа 771 (ABBREE AR-771 с Алиэкспресс по акции «Одна цена»). На частоте 145 МГц КСВ антенны составляет 1.79 раза, для частоты 446 МГц это значение составляет 1.69 раз. Вполне можно работать, как в PMR диапазоне, так и в LPD. Мощность на выходе получилась примерно на уровне — 4.3 Вт. Для мощности в меню есть отдельная регулировка (High/Low), так что если у вас недостаточно мощности, просто проверьте пункт меню (есть в инструкции).

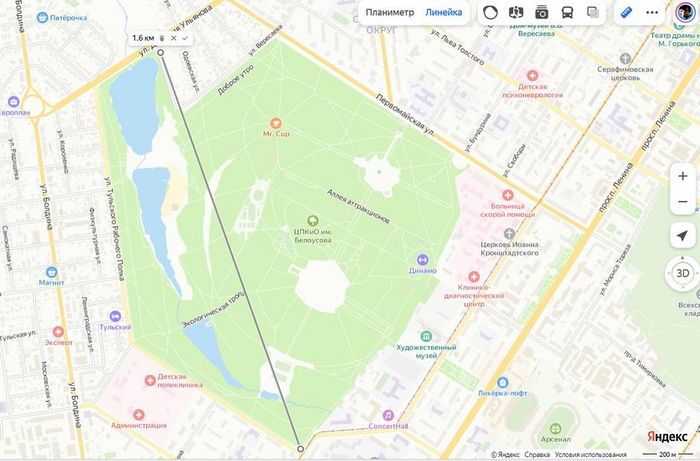

В условиях города и в пересеченной местности (лесопарк) дальность уверенного приема на штатных антеннах составила 1.6 км. Можно и больше, но в городе достаточно много помех, да и здания в 2-3 этажа сильно влияют на приём-передачу.

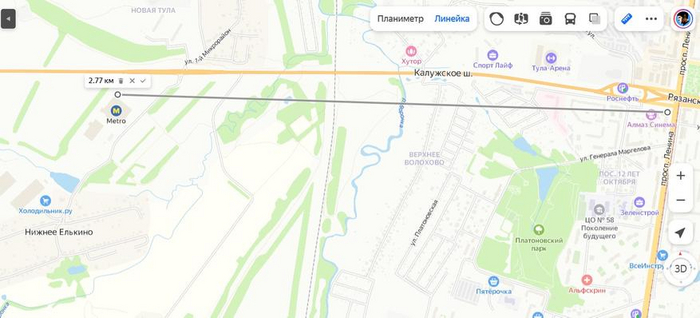

А вот если чуть подняться над местностью, выбрать более или менее чистое поле, то дальность будет заметно больше. Второй тест — на окраине города (то есть фактически в поле), с увеличенными антеннами типа 771. Получилось почти 3 км, речь идет про уверенный прием. Возможно, получится переговариваться и не большем расстоянии, например, по трассе или в отдалении от городских помех. Или же взять пару антенн с согласованием входа. Для меня указанной дальности более чем достаточно.
Если говорить про данную модель Quansheng UV-K5, то я вполне доволен. Это недорогая рации из Китая, с двумя разрешенными диапазонами (PMR и LPD), с USB-C разъемом и возможностью смены антенны. с приличной дальностью связи. По этой модели имеется множество рекомендаций по доработке, в частности, для приёма SAT-COM связи, да и в доступны прошивки от энтузиастов. Я заменил все свои старые Baofeng'и на UV-K5 и UV-K6. Не забывайте прошивать разрешенные частоты для легальной работы с рациями.
Рация Quansheng UV-K5.
Рация Baofeng UV-5R.
Рация Zastone M7.
Комплект две рации Retevis RB668 (~ 2 тысячи рублей).
Увеличенная антенна Retevis RHD-771.
Антенна тип 771 за 200 рублей.
Теперь про моды. Данная модель интересна тем, что приемник не ограничивается аппаратно в своем диапазоне и при соответствующей корректировке программного обеспечения (прошивки) можно принимать практически все доступные открытые частоты (с открытой кодировкой). Потребуется не только установить прошивку, но и подобрать специальную антенну на нужный вам диапазон. Вполне нагляден в этом плане прием SAT-COM сигналов, когда можно услышать переговоры спутниковой станции.
Тема на evvblog про моды.
Тема на 4pda про моды.
Есть и аппаратные моды - коротковолновый модуль SI4732 V5.0 FPC.
