Серия «ИИ»

🏗️ Можно ли создать универсальный стандарт?

Теоретически — да. Практически — сложно, но возможно при наличии:

• Условного «ПК 2.0-стандарта» с общей шинной системой.

• Слотов «всё в одном» с горячей заменой (например, по типу M.2/Thunderbolt/PCIe).

• Универсальной системы охлаждения (например, встроенного жидкостного охлаждения в корпусе).

• Поддержки со стороны производителей (Intel, AMD, NVIDIA и т.п.).

🔮 Перспектива

• Модульные ПК скорее появятся в корпоративном сегменте и в сфере автоматизации (встроенные системы).

• Для массового рынка — возможно, через 5–10 лет, если вырастет спрос на простоту и ремонтопригодность (как с Framework).

Рассмотрим проект спецификации для условного «ПК 2.0-стандарта» — модульной архитектуры персонального компьютера с унифицированной шинной системой и полной взаимозаменяемостью компонентов:

✅ Цель стандарта

Обеспечить модульность, масштабируемость, простоту обслуживания и модернизации ПК без необходимости использования кабелей, пайки или специализированных знаний.

🔧 1. Общая архитектура

• Унифицированная центральная плата (Backplane):

  • Служит в качестве главной шины передачи данных, питания и управления.

  • Поддерживает горячую замену модулей (где допустимо).

  • Использует высокоскоростную внутреннюю магистраль (аналог PCIe 6.0, CXL, Thunderbolt 5 или NVLink).

• Интерфейс соединения:

  • Физически защищённый слот (с автоматическим позиционированием и защёлками).

  • Унифицированный коннектор питания + данных.

  • Автоопределение модуля (Plug-and-Play + UEFI/BIOS + драйвер в микропрошивке модуля).

🔌 2. Требования к слотам и модулям

Каждый модуль должен соответствовать спецификации:

⚡ 3. Питание и энергоснабжение

• Главный БП:

  • Расположен в корпусе, мощность от 600 до 1200 Вт.

  • Поддержка распределения энергии по стандарту ATX 3.0/DC-ATX.

  • Управление питанием через шину (например, PMBus).

🧠 4. Управление и прошивка

• BIOS/UEFI прошивка в корпусе — с возможностью автообновления и диагностики.

• Флеш-микропрошивка на каждом модуле — включает драйвера, базовую информацию и режим совместимости.

• Система автоотключения неисправных модулей и диагностика на экране корпуса или мобильном приложении.

🔄 5. Совместимость и обратная связь

• Совместимость с ОС: Windows, Linux, ChromeOS (через универсальный HAL).

• Поддержка модульного API: универсальное ПО для обновления и настройки железа.

🧩 6. Дополнительно

• Все модули должны иметь:

  • Уникальный ID, QR/серийный номер, NFC-метку для диагностики.

  • Механизм горячей замены с разъединением сигнала и питания.

  • Термозащиту и автоотключение при перегреве.

Унифицированная центральная плата (Backplane) — это функциональный аналог материнской платы, но с принципиально иной архитектурой и назначением.

🔧 Как устроена backplane-плата в ПК 2.0

• Не содержит активных чипов: только разъёмы, линии питания, сигнальные шины.

• Передаёт питание и данные от БП ко всем слотам.

• Управляется модулем CPU или I/O-модулем с прошивкой BIOS/UEFI.

• Может иметь встроенные диагностические и аварийные линии (например, аварийное отключение по температуре).

🛠 Примеры применения backplane:

• Серверы и blade-системы (HP, Dell, Cisco).

• Встраиваемые промышленные ПК.

• Некоторые прототипы модульных рабочих станций.

Таким образом, в ПК 2.0 роль материнской платы делится:

• Backplane — только инфраструктура (корпус, питание, сигналы).

• Модули — несут на себе всю активную логику и вычисления.

Принцип работы унифицированной центральной платы (Backplane) в архитектуре «ПК 2.0» — модульного персонального компьютера:

🔧 1. Назначение backplane

Backplane — это пассивная или полупассивная плата, выполняющая роль инфраструктурной основы для соединения всех модулей ПК. Она не содержит активной логики, как чипсет или контроллеры, а лишь обеспечивает:

• передачу питания,

• маршрутизацию сигналов данных и управления,

• физическую фиксацию модулей,

• базовую электрическую защиту и коммутацию.

⚙️ 2. Структура и компоненты

🔌 Питание

• От модульного блока питания (БП) в корпусе поступает ток на центральный силовой разъём.

• Внутри платы есть широкие силовые дорожки/шины, которые раздают питание по всем слотам.

• Питание на каждый слот идёт через VRM (Voltage Regulator Module) или интегрированные линии питания с предохранителями.

📶 Сигнальные линии

• От каждого слота расходятся высокоскоростные линии передачи данных:

  • CPU ↔ GPU: например, 32 линии PCIe Gen6.

  • CPU ↔ RAM: через модульную CAMM-шину или унифицированную LPDDR-шину.

  • CPU ↔ Storage: через PCIe/NVMe линии.

  • CPU ↔ I/O: через универсальную шину (например, Thunderbolt 5 / USB4 / DisplayPort).

• Линии проложены с учётом дифференциального сигнала, минимальных наводок и задержек.

🧠 Системная логика

• BIOS/UEFI находится на CPU-модуле или в I/O-модуле.

• После подачи питания и старта CPU, выполняется инициализация всех подключённых модулей (автоопределение).

• Плата содержит I²C-шину или SPI-шину управления, которая соединяет все слоты для передачи служебных команд: идентификация, мониторинг температуры, скорости вентиляторов и др.

🧩 3. Работа модулей через backplane

🔁 Загрузка

1. Пользователь нажимает кнопку питания.

2. Блок питания активирует backplane, подаёт питание на VRM и модули.

3. CPU-модуль запускает микропрошивку BIOS/UEFI.

4. Инициируется сканирование подключённых слотов:

   • Считываются ID модулей.

   • Проверяются прошивки и совместимость.

5. CPU и I/O модули договариваются о конфигурации шин и запускают ОС.

💬 Передача данных

• Все основные передачи данных идут через внутренние магистрали на самой плате.

• Например:

  • RAM напрямую соединена с CPU-модулем.

  • GPU общается с CPU по PCIe.

  • SSD взаимодействует с CPU напрямую или через контроллер в I/O-модуле.

🔐 4. Безопасность и отказоустойчивость

• Каждый слот имеет:

  • Термодатчики и токовые датчики.

  • Предохранители или электронные ключи на питание.

  • Автоотключение при перегреве или коротком замыкании.

• В случае ошибки система выводит сообщение на экран/панель или отключает модуль.

🔄 5. Горячая замена (hot swap)

• Некоторые модули (SSD, I/O, RAM) поддерживают горячее подключение/отключение.

• CPU и GPU требуют предварительного выключения (в большинстве реализаций).

• При извлечении модуля:

  1. Система деактивирует питание и сигнал.

  2. Освобождает слот (физическая защёлка или сигнал LED).

  3. После замены — автосканирование и интеграция в систему.

💡 Заключение

Унифицированная центральная плата работает как платформа-коммутатор, не вмешиваясь в вычислительные процессы, а лишь:

• соединяет модули,

• передаёт данные и питание,

• обеспечивает контроль и защиту,

• упрощает сборку и обслуживание.

🧠 CPU-модуль в ПК 2.0: общие принципы

Это самостоятельный сменный блок, включающий не только сам процессор, но и всё необходимое для его автономной работы. Он заменяет собой сокетную установку CPU на классической материнской плате.

🔧 1. Аппаратные требования

📦 Форм-фактор

• Компактный модуль размером примерно 10×10 см.

• Пластиковый или алюминиевый корпус с радиатором/контактом для СВО.

• Встроенный разъём типа «карта-плата» (например, адаптированная версия CXL/PCIe с высокой плотностью контактов).

🔌 Интерфейс подключения

• Унифицированный слот:

  • Контактная группа с высокой пропускной способностью (например, до 128 линий PCIe Gen6 или аналог CXL).

  • Поддержка как высокоскоростных шин (CPU ↔ RAM, CPU ↔ GPU), так и низкоскоростных (управление, питание).

• Возможность подключения:

  • 1–2 GPU-модулей,

  • до 4 слотов RAM,

  • до 4 NVMe SSD,

  • I/O-модуля (USB, DisplayPort, Ethernet и др.).

🔋 2. Энергопитание

• Поддержка TDP до 200–250 Вт (для high-end CPU).

• Встроенные VRM на модуле, согласованные с backplane.

• Энергоэффективный режим — поддержка перехода в сон и отключения без извлечения.

🌐 3. Функции BIOS/UEFI и прошивки

• Микропрошивка модуля отвечает за:

  • первичную инициализацию модулей,

  • загрузку операционной системы,

  • коммуникацию с I/O и GPU.

• Поддержка Plug-and-Play BIOS ID — любой CPU-модуль автоматически распознаётся системой.

• Прошивка обновляется через I/O или отдельный порт обновления (например, USB-C с защитой от записи).

🛡️ 4. Защита и безопасность

• Идентификатор модуля (ID/QR/NFC) для отслеживания, диагностики и учёта.

• Температурная защита и отключение при перегреве.

• Аппаратный TPM-чип (или эквивалент) для обеспечения безопасности загрузки.

🖼️ 5. Внешний вид (описательно)

Модуль может выглядеть так:

• Плоский прямоугольник, по толщине сравнимый с внешним SSD.

• Верхняя часть — металлическая крышка/радиатор с термоконтактом для СВО/воздушного охлаждения.

• На боковой части — индикатор работы и NFC-метка.

• Нижняя часть — шина подключения, типа «edge connector» (контактная гребёнка) с двух сторон.

• Возможна механическая защёлка, фиксирующая модуль в слоте.

📈 Дополнительные возможности

• Варианты для профессионалов: CPU с интегрированной графикой (например, AMD APU или Intel Xe).

• Поддержка модульных кластеров: соединение нескольких CPU-модулей через внутреннюю шинную архитектуру (например, для рабочих станций и серверов).

🎮 GPU-модуль в ПК 2.0: общие принципы

GPU-модуль — это полностью автономная вычислительная видеокарта, реализованная в форме сменного модуля (вставляется в слот, как карта памяти или blade-блок). Он заменяет классическую видеокарту с отдельным креплением и кабелями.

🔧 1. Аппаратные требования

📦 Форм-фактор

• Примерные габариты: 15×10×2 см, без внешнего питания или дополнительных разъёмов.

• Возможность горизонтального и вертикального расположения в корпусе.

• Верхняя часть — интегрированный радиатор или интерфейс под модуль СВО.

• Нижняя часть — высокоскоростной разъём-шина (аналог PCIe Gen6 / CXL или унифицированный GPU-слот ПК 2.0).

🔌 2. Интерфейс подключения

• Разъём на базе PCIe Gen6 или CXL 2.0/3.0 (до 64 или 128 линий).

• Поддержка горячего подключения (hot-swap), если разрешено BIOS и backplane.

• Передача:

  • Графических потоков к CPU или напрямую к дисплею через I/O-модуль.

  • Управления вентилятором и питанием через I²C или специализированную служебную шину.

🔋 3. Энергопитание

• Питание поступает через backplane от центрального БП.

• Поддержка мощности до 300–400 Вт (с системой распределения тока и VRM).

• Встроенные защиты от перенапряжения, перегрузки, перегрева.

🌐 4. Автоматизация и программируемость

• При установке модуля:

  • Система CPU считывает ID GPU и активирует соответствующий драйвер.

  • Поддержка мульти-GPU (например, 2–4 модуля в слотах GPU).

  • Возможность обновления прошивки напрямую через интерфейс ОС.

• Поддержка расширенного протокола диагностики и мониторинга (в BIOS/UEFI или через ОС).

🛡️ 5. Безопасность

• Электронная защита контактов.

• Аппаратная идентификация.

• Поддержка защищённой графической среды (например, для систем AI/ML, автопилотов и т. д.).

🖼️ 6. Внешний вид (описательно)

• Компактный прямоугольный модуль, с алюминиевым или графеновым кожухом.

• Верхняя крышка — съёмная или с контактами под теплотрубку/радиатор.

• На корпусе — индикатор работы, система LED-кодов ошибок.

• Нижняя часть — контактная гребёнка, вставляемая в слот GPU на backplane.

• Возможны фиксирующие защёлки, обеспечивающие надёжность соединения и теплоотвод.

📈 Дополнительные возможности

• Версия GPU-модуля с интегрированными видеовыходами (DisplayPort, HDMI), если система допускает прямой вывод с GPU.

• Специализированные модули:

  • AI-ускорители (NVIDIA Tensor, AMD Instinct, Google TPU),

  • рабочие GPU (Quadro/Pro),

  • энергоэффективные GPU (для мобильных и пассивных сборок).

1. Станция водоподготовки (дистиллят)
   • Непрерывная выработка дистиллята в объёме, покрывающем базовый городской спрос + технологические потери/подстраховку.
   • Пермеат/дистиллят идёт в общий «буферный пул» (герметичные резервуары, онлайн-контроль качества). Приоритет — стабильность качества и объёма. (RO→MED/дистилляция + рекуперация тепла).

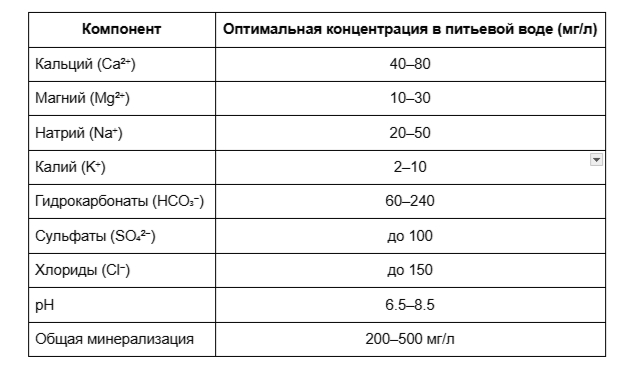

2. Станция минерализации (централизованная) — формирование потребительских потоков

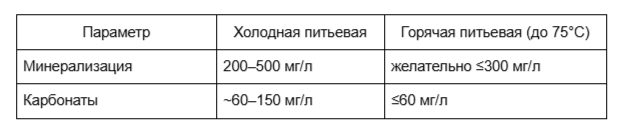

   • Из общего пула дистиллята формируются два потока: холодная питьевая (60%) и горячая питьевая / ГВС (40%). Минерализация дозируется по рецепту, для ГВС профиль мягче (меньше Ca/HCO₃).
   • После минерализации — финальная УФ/полировка и подача в распределительную сеть или на подогрев в котельную.

3. Котельная / система горячего водоснабжения и отопления
   • Горячая питьевая вода нагревается в котельной (или централизованно в ТЭЦ/котельной района). Важное требование — максимальный возврат конденсата/конденсата ГВС в «пул».
   • Для отопления (если используется дистиллят как теплоноситель) — закрытый контур с конденсато/возвратом, минимальным выбросом пара и регулярной обработкой (химия, дозирование ингибиторов коррозии).

4. Станция очистки бытовых сточных вод (Центр рециклинга)
   • Собирает все возвратные потоки (канализация бытовая, конденсат котельной, промывочные воды минерализации, промывки мембран и т.п.).
   • На входе — грубая очистка → физико-химическая предобработка (если надо) → мембранные ступени (UF/RO) → MED (если целим получить дистиллят). Концентраты и осадки обезвоживаются и/или направляются на кристаллизацию/утилизацию.

5. АСУ и оперативная логика
   • Централизованная SCADA: баланс потоков, пресс-триггеры по запасам в буферах, аварийный перевод на резервный источник, управление возвратом конденсата.
   • Правило «сначала вернуть всё, что можно вернуть»: любой возвратный поток идёт на повторную очистку, если его качество/концентрат и объём делают утилизацию целесообразной.

2) Где и почему происходят потери — основная разбивка (ориентиры)

1. Потери в распределительной сети (утечки + нелегальные подключения)

   • Типично: 1–10% (в современных системах 1–5%; в старых сетях — до 20–30%).

   • Причины: изношенные трубопроводы, аварии, неправильное давление.

   • Меры: модернизация сети, сегментация и дистанционное обнаружение утечек, снижение напоров, резиновая арматура, программы активного управления давлением.

2. Потребительские «невозвратные» потери (использование, испарение, инкорпорация в продукты)

   • Типично: 2–8% (включает приготовление пищи, потерю в продуктах, бассейны, автопромывка, испарение из систем охлаждения и т. п.).

   • Для большого мегаполиса часть воды «инкорпорируется» в продукты/пищу/строительство; расстояние варьирует.

   • Меры: экономия воды, повторное использование для полива и технических нужд.

3. Потери на этапе минерализации (промывки, промывки картриджей, сбросы при регулировке)

   • Типично: 0.1–1% (в основном потери на промывку/обслуживание, замены картриджей, обратные промывки).

   • Минерализация сама по себе воды не «сжигает» — добавляет соли; но промывки/замены расходуют небольшие доли.

   • Меры: рекуперация промывочных вод, оптимизация режима промывок, возврат промывок в станцию очистки.

4. Потери в котельной / при нагреве (пар, испарение, blow-down котлов)

   • Типично: 1–10% от горячего потока (зависит от качества возврата конденсата и типа системы).

   • Детали: бойлерный blow-down (регулярное удаление концентрата) 1–5% типично; не возврачен конденсат (утечки, утечка паром) добавляет ещё.

   • Меры: возврат конденсата (максимум 85–98%), энергорекуперация, снижение blow-down за счёт деаэрации и мягчения воды, улучшение теплоизоляции.

5. Потери в станции очистки сточных вод (шламы, концентраты, испарение при сушке осадков/кристаллизации)

   • Типично: 5–20% от поступившего сточного объёма (вода, потерянная как влага в осадках/концентрате и при утилизации).

   • Пояснение: при мембранной обработке есть концентрат/бриня — recovery RO/MED обычно 70–95% в зависимости от схемы; остаток идёт в концентрат/шламы. При термической сушке часть влаги уходит в пар.

   • Меры: повышение recovery RO (пред-обработка + staged RO/ED), использование MED для максимальной рекуперации воды из концентрата, обезвоживание осадков, кристаллизация для извлечения солей и минимизации объёма отхода.

6. Технологические потери вспомогательных потоков (CIP, промывки мембран, промывки фильтров)

   • Типично: 0.5–2%.

   • Меры: закрытые циклы промывок, возврат промывочной воды в предочистку/бак для повторной обработки.

7. Аварийные и непредвиденные потери (разливы, промышленные аварии)

   • Невелико при нормальной эксплуатации, но возможны пиковые события; планировать резервные запасы 5–10% мощности.

3) Рекомендуемые целевые (оптимальные) уровни потерь для хорошо спроектированного мегаполиса

(ориентиры для проектирования системы «высокого класса» — с современной насосной станцией, хорошим возвратом конденсата и мембранной схемой)

• Сеть + распределение: ≤ 5%

• Невозвратные потребительские потери (инкорпорация/испарение): ≈ 3–6%

• Минерализация (промывки/обслуживание): ≤ 0.5%

• Котельная / возврат конденсата: потери ≤ 5–8% (при хорошем возврате конденсата 92–95%)

• Сточная станция (нетто-потери при превращении сточных → дистиллят): ≈ 10–15% (зависит от схем; при RO + MED можно снизить ближе к 5–8% для определённых потоков, но это энерго/капиталозатратно).

4) Упрощённый пример масс-баланса на 1 m³ дистиллята

Возьмём 1.000 m³ дистиллята, поданного из станции водоподготовки в общий пул. Применяем консервативные целевые ориентиры (оптимизированный кейс):

1. Распределение и потребление

   • Утечки и сеть: 3% → 0.030 m³ утеряно навсегда.

   • Невозвратное потребление (пища, впитывание, испарение): 5% → 0.050 m³ «инкорпорировано/испарено».

   • В итоге возврат в канализацию = 1.000 − 0.030 − 0.050 = 0.920 m³.

2. Сточная станция — очистка → дистиллят

   • Пусть сточная станция использует UF → RO → MED и имеет общий recovery дистиллята 85% от входящего сточного объёма (это реалистично для комбинированной схемы с упором на возврат воды, но требует энергетических и CAPEX затрат).

   • От 0.920 m³ поступает в очистку → 0.782 m³ возвращается в пул (0.920 × 0.85).

   • Потери в очистке (концентраты, шлам, испарение при сушке) = 0.138 m³ (0.920 × 0.15).

3. Буферный пул после очистки

   • В пул возвращено 0.782 m³ дистиллята; суммарно в пуле остаётся 0.782 m³ (плюс новые притоки от водоподготовки плюс возможные привозные резервы).

   • Чистый «дефицит» после одного оборота: 1.000 → вернулось 0.782 → чистая потеря 0.218 m³ (21,8%). Эта «чистая потеря» — совокупность всех непоправимых потерь (утечки+инкорпорация+концентраты/шламы).

4. Влияние котельной

   • Из возвращённого 0.782 m³ предполагаем, что 40% используется как горячая вода (0.313 m³) и 60% как холодная (0.469 m³)

   • Возврат конденсата котельной — допустим 90% (хороший уровень). Значит из 0.313 m³ горячего: 0.282 m³ возвращается в канализацию/пул; 0.031 m³ теряется как blow-down/пар/испарение (и эта 0.031 m³ позже пойдёт на очистку и частично вернётся по recovery 85%). При итерации в стационарном режиме эти потери уже учтены в общем recovery и «чистой потере» выше.

5. Итерационная картина

   • Если цикл многократен, система придёт к стационарному дефициту равному совокупной «чистой потере»/оборот. Для пополнения потребуется либо дополнительная вода из источника (станция водоподготовки генерирует этот дефицит), либо импорт/запас.

Итог (для этого примера):

• На каждый 1.000 m³, выпущенный в сеть, ~782 m³ в среднем вернётся в дистиллят-пул после одного полного оборота.

• Чистые потери ≈ 218 m³ / 1000 m³ = 21.8% (включают утечки, инкорпорацию и остаточные концентраты/шламы).

• При улучшении recovery сточной станции (до 90–95%) и снижении потерь в сети до 1–2% этот коэффициент падает существенно (например: recovery 90% + сеть потери 2% + инкорпор. 4% → чистые потери ≈ 12–8%).

Важно: эти числа — ориентиры/шаблон. Точные значения очень чувствительны к: качеству сети, доле технических/промышленных нагрузок (которые дают больше невозвратных потерь), параметрам RO/MED (recovery), эффективности возврата конденсата и политике использования промывных вод.

5) Тактические рекомендации для минимизации потерь и увеличения возврата

1. Максимально высокий recovery на станции очистки сточных вод

   • Комбинация предобработки → staged RO → MED / кристаллизация. Цель: recovery ≥ 85–90% для бытовых потоков. Это снизит соль-шламовые потери.

2. Вернуть конденсат в 90–98% для котельной — это даёт один из самых больших выигрышей.

   • Инвестиции в конденсатные сборники, улучшенные теплообменники, герметизацию и мониторинг.

3. Снижение сетевых потерь

   • Приоритет: обследование и санация «горячих точек» утечек, секционирование, давление-менеджмент. Двигаться к <5% потерь.

4. Замкнутые/рециркуляционные схемы для промывок и CIP

   • Возврат промывной воды в предочистку, либо отдельная паспортизация и возврат в сточную для концентрированной переработки.

5. Разделение потоков по качеству

   • Чистые возвраты (конденсат, деионизованные пермеаты) — напрямую в пул. Грязные промывки — в предобработку сточной станции. Это уменьшит нагрузку и улучшит recovery.

6. Системы утилизации концентратов → минимизация объёма отхода

   • Кристаллизация, выпаривание, извлечение полезных солей (иногда экономически оправдано) уменьшает объём «водных» потерь.

Рассчитаем суточную производительность станции водоочистки на восполнение потерь при условии, что 1 человек потребляет в сутки на бытовые нужды 300 литров воды (40% горячая), а в систему отопления запитано 50 тыс. м³ дистиллята.

Входные допущения

1. Население микрорайона = 100 000 чел.

2. Суточное бытовое потребление на человека = 0.3 m³/чел·сут (300 л) → суммарно 30 000 m³/сут.

3. Доля горячей бытовой воды = 40% от суточного потребления.

4. Станция минерализации теряет на промывки и обслуживание 0.5% от поданного дистиллята.

5. Потери в распределительной сети (утечки) = 3% от объёма, направленного в сеть.

6. Невозвратные потребительские потери (инкорпорация/испарение и пр.) = 5% от объёма, направленного в сеть.

7. Потери в котельной по бытовому горячему водоснабжению (blow-down, невозврат паром) = 2% от потока горячей бытовой воды.

8. Станция очистки бытовых сточных вод (WWTP) даёт 85% recovery — т.е. 85% от поступившего стока возвращается в пул в виде дистиллята.

9. Отдельный отопительный контур (использует чистый дистиллят) имеет циркулирующий объём 50 000 m³. Потери отопительного контура принимаем параметрически: рассмотрим три варианта ежедневного относительного расхода/потерь r = 0.5% / 1% / 3% (эти проценты — доля объёма сети, теряемая в сутки: утечки, blow-down, испарение, слив при ремонтах и т.п.).

10. Считаем, что вода, утерянная из отопительного контура, попадает в канализацию и идёт на WWTP (т.е. затем 85% этой величины возвращается). (Если часть отопительных потерь испаряется в атмосферу и не поступает в канализацию, результат изменится — я покажу и этот вариант отдельно.)



Шаги расчёта

A. Базовые объёмы

1. Суточная выработка/подача дистиллята на минерализацию = 30 000 m³/сут.

B. Минерализация

1. Потери минерализации = 0.5% × 30 000 = 150.0 m³/сут.

2. Объём, отправленный в распределение (после минерализации) = 30 000 − 150 = 29 850.0 m³/сут.

C. Потери в сети и у потребителя

1. Потери в сети = 3% × 29 850 = 895.5 m³/сут.

2. Невозвратные потребительские потери = 5% × 29 850 = 1 492.5 m³/сут.

D. Бытовая горячая вода — котельные потери

1. Поток бытовой горячей воды = 40% × 29 850 = 11 940.0 m³/сут.

2. Потери котельной (по бытовому ГВС) = 2% × 11 940 = 238.8 m³/сут.

E. Объём, поступающий на WWTP (в канализацию)

1. Возврат в WWTP = 29 850 − (895.5 + 1 492.5 + 238.8)
   Сумма вычетов = 895.5 + 1 492.5 + 238.8 = 2 626.8 m³/сут.
   → Возврат в WWTP = 29 850 − 2 626.8 = 27 223.2 m³/сут.

F. WWTP → возврат дистиллята

1. Возврат из WWTP в виде дистиллята = 85% × 27 223.2 = 23 139.72 m³/сут.

G. Чистая потеря от распределительной цепочки (без отопления)

1. Чистая потеря (distribution cycle) = 30 000 − 23 139.72 = 6 860.28 m³/сут.
   (Это уже включает потери минерализации, сетевые утечки, потребительские потери, потери котельной по ГВС и WWTP recovery.)

H. Учитываем отопительный контур (50 000 m³ circulating)

Пусть относительная дневная потеря отопительного контура = r. Тогда:

1. Абсолютные суточные потери отопления = L_heat = r × 50 000 m³.

2. Предположение: эти потери попадают в канализацию и идут на WWTP; следовательно net_loss_heat = L_heat × (1 − 0.85) = L_heat × 0.15.

(Если же отопительные потери НЕ попадают в WWTP — напр., часть уходит паром в атмосферу и не возвращается — тогда net_loss_heat = L_heat.)

Вычислим для трёх сценариев r:

• r = 0.5% = 0.005
  L_heat = 0.005 × 50 000 = 250.0 m³/сут.
  Net_heat = 250 × 0.15 = 37.5 m³/сут.

• r = 1% = 0.01
  L_heat = 0.01 × 50 000 = 500.0 m³/сут.
  Net_heat = 500 × 0.15 = 75.0 m³/сут.

• r = 3% = 0.03
  L_heat = 0.03 × 50 000 = 1 500.0 m³/сут.
  Net_heat = 1 500 × 0.15 = 225.0 m³/сут.

I. Итог — суммарная чистая суточная потребность (make-up), которую должна давать станция водоподготовки

Суммарный net make-up = (чистая потеря распределительной цепочки) + (net_heat)

• При r = 0.5%: 6 860.28 + 37.5 = 6 897.78 m³/сут → ≈ 6.90 тыс. m³/сут.

• При r = 1%: 6 860.28 + 75.0 = 6 935.28 m³/сут → ≈ 6.94 тыс. m³/сут.

• При r = 3%: 6 860.28 + 225.0 = 7 085.28 m³/сут → ≈ 7.09 тыс. m³/сут.

Альтернативный (консервативный) расчёт — если отопительные потери не поступают в WWTP

Если отопительные потери полностью теряются в атмосферу или выводятся и не идут в канализацию, тогда net_heat = L_heat (без recovery). Тогда:

• r = 1% → net_heat = 500 → total = 6 860.28 + 500 = 7 360.28 m³/сут.
  (т.е. примерно +~425 m³/сут больше по сравнению с вариантом, где отопительные потери возвращаются на WWTP и там частично восстанавливаются.)

Выводы и замечания

1. Практический ориентир: при указанных допущениях станция водоподготовки должна производить ≈ 6.9–7.1 тыс. м³/сут дополнительного дистиллята, чтобы восполнять суточные чистые потери системы (в зависимости от реальных потерь отопительного контура).

2. Чувствительность: главный вклад в make-up даёт сочетание: WWTP recovery (85%) и суммарные потребительские/сетевые потери; отопительный контур в наших сценариях даёт сравнительно небольшой вклад, если его потери попадают в канализацию и далее частично восстанавливаются WWTP.

3. Если отопительные потери не возвращаются в WWTP (steam venting, выбросы и т.п.), то требуемая производительность может увеличиться на сотни кубов в сутки (в примере r=1% рост ≈ 500 → net +500 m³/сут).

4. Рекомендации для снижения make-up: повысить recovery WWTP (с 85% → 90%/95%), снижать сетевые утечки (с 3% → 1–2%), уменьшать потребительские невозвратные потери (просвещение/рециркуляция), а также свести потери отопительного контура к минимуму (герметизация, возврат конденсата). Малые улучшения дают значительный экономический эффект.

➡️ 3️⃣ Тонкая фильтрация и мембранная очистка

• Проход через ультрафильтрацию: удаление микроорганизмов, коллоидных частиц.

• Проход через обратный осмос:

  • удаление растворённых солей, остатков органики, микрочастиц.

  • концентрат осадка направляется в модуль утилизации, чистая вода переходит на финишную очистку.


    ✅ Результат: почти дистиллированная вода + концентрат остаточных загрязнений.

➡️ 4️⃣ Финишная очистка — дистилляция

• Полученная осмосная вода дополнительно очищается в вакуумных испарителях или мембранных дистилляторах:

  • Выход: дистиллированная вода.

  • Остаток: концентрат солей и органики в виде твердого осадка.


    ✅ Результат: чистая дистиллированная вода + солевой шлам.

➡️ 5️⃣ Обработка и утилизация твердого остатка

• Все твердые фракции (ил, осадок, солевой концентрат) проходят:

  • механическое обезвоживание (центрифуги, фильтр-прессы).

  • сушку в закрытых вакуумных сушилках (без выбросов в атмосферу).

  • разделение на:

    • органический осадок — возможно компостирование или термоутилизация в замкнутом цикле;

    • минеральные соли — упаковка и сдача на переработку;

    • неутилизируемые примеси — на специализированный полигон.


➡️ 6️⃣ Рециркуляция и замкнутый газовый цикл

• Весь газ, выделяющийся на этапах биологической и термической обработки, собирается и:

  • либо рекуперируется в энергосистему,

  • либо пропускается через абсорбционные и угольные фильтры,

  • не сбрасывается в атмосферу.


✅ ИТОГ:
На выходе — только:

• 💧 Дистиллированная вода (пригодная для повторного использования: техн. нужды, повторное водоснабжение);

• ⚙️ Сухие фракции:

  • органический сухой осадок,

  • минеральные соли,

  • твердые нерастворимые примеси.

🧱 3. Возможные инженерные решения

• Использование свайных оснований с термосифонами (как в Якутской железной дороге).

• Применение высоких эстакад в болотистых районах (аналог трассы «Бованенково—Сабетта»).

• Строительство крупных мостовых переходов (аналог Енисейского моста в Дивногорске или строящегося моста через Лену).

• Частичное дублирование маршрута вдоль уже освоенных транспортных коридоров (Красноярск — Игарка — Норильск).

💰 4. Оценка стоимости

Для сравнения:

• Якутская железная дорога (Нижний Бестях — Якутск) ~700 км стоила ~400 млрд руб.

• Байкало-Амурская магистраль (~4300 км, со сложным рельефом) стоила в современных ценах более 3 трлн руб.


🧊 5. Климат и эксплуатация

• Продолжительность морозного периода: 7–8 месяцев.

• Минимальные температуры: −50 °C (район Игарки, Норильска).

• Необходимость специальных локомотивов и подвижного состава, аналогичных применяемым в Норильской железной дороге.

• Ограниченная навигация на Енисее (4 месяца в году) делает железную дорогу стратегически полезной для круглогодичной связи.

🏗️ 6. Альтернативы и уже существующие решения

1. Норильская железная дорога (НЖД) — изолированная сеть (~250 км), соединяющая Норильск, Талнах, Кайеркан и порт Дудинка.

2. Проект «Северного широтного хода-2» (СШХ-2) — вариант соединения Норильска с сетью РЖД через Салехард–Надым–Нижневартовск, а не вдоль Енисея.

3. Енисейский водный путь — навигация с мая по октябрь, остаётся основным транспортом.

📈 7. Теоретическая польза

• Круглогодичное снабжение и вывоз грузов из Норильского промышленного района.

• Потенциал развития гидроэнергетики, добычи, лесозаготовок вдоль маршрута.

• Возможность соединить арктические порты с Транссибом без морской логистики.

⚖️ 8. Итоговое заключение

Рассмотрим первичный трассовый вариант «Красноярск → Норильск вдоль Енисея» с узловыми точками, предполагаемыми местами мостов и оценкой длин участков.

Ключевые узлы трассы (последовательность)

1. Krasnoyarsk — 56.00889°N, 92.87194°E.

2. Lesosibirsk — 58.2358°N, 92.4828°E. (узел на Енисее, рядом с устьем Ангары).

3. Yeniseysk — 58.4501°N, 92.186768°E (исторический речной узел).

4. Turukhansk — 65.797°N, 87.968°E (важный северный узел на реке).

5. Igarka — 67.467°N, 86.583°E (порт/посёлок на Енисее).

6. Dudinka — 69.40639°N, 86.17639°E (портовый узел Норильска на Енисее).

7. Norilsk — 69.333°N, 88.217°E (цель; город ~90 км восточнее Енисея; есть локальная Норильская ж/д до Dudinka).

Предложенные сегменты и приблизительные дистанции

(маршрут: Krasnoyarsk → Lesosibirsk → Yeniseysk → Turukhansk → Igarka → Dudinka → Norilsk)

• Krasnoyarsk → Lesosibirsk: ~249 km.

• Lesosibirsk → Yeniseysk: ~29 km.

• Yeniseysk → Turukhansk: ~845 km

• Turukhansk → Igarka: ~195 km

• Igarka → Dudinka: ~216 km.

• Dudinka → Norilsk: ~80 km (существующий промышленный/грузовой маршрут Норильской железной дороги покрывает это направление; связь уже действует между Норильском и портом Дудинка).

Итого (прибл.): ~1 615–1 620 км вдоль главного русла Енисея (в зависимости от точного выбора маршрута и обходов), что согласуется с ранее приведённой оценкой порядка 1,5–1,7 тыс. км.

Предполагаемые места крупных мостовых переходов (кандидаты)

1. Устье Ангары / Стрелка (окрестности Lesosibirsk / Yeniseysk) — точка конвергенции Ангары с Енисеем; потребуется крупный переход/комплекс путепроводов, если трасса меняет берега. Пример контекстной информации по устью Ангары — см. Angara.

   • Примерная точка: ~58.1006°N, 92.9989°E. (кандидат на крупный мост/мостовой узел).

2. Подкаменная Тунгуска (Podkamennaya Tunguska) — пересечение притока — крупный приток, где ширина поймы и многолетняя мерзлота усложняют пересечение; координаты ориентировочно ~61.5944°N, 90.1333°E. (кандидат на длинный мост/эстакаду через пойму).

3. Туруханск (Turukhansk) — узловой пункт с интенсивной речной системой и сетью притоков — подходит как логический мостовой/переправный узел. (65.797°N, 87.968°E).

4. Участки в районе Igarka / Dudinka — широкие русла, острова и обширные поймы (особенно ниже устья Нижней Тунгуски) — потребуют эстакад и нескольких мостов малой и средней длины. (67.467°N, 86.583°E и 69.40639°N, 86.17639°E).

5. Подъезд к Norilsk — прямого ж/д соединения с «большой землёй» у Норильска нет; существующая локальная Норильская ж/д связывает Норильск с Dudinka (порт) — логичное завершение трассы: выход на Dudinka и далее перевод трафика в Norilsk по локальной линии / автодороге.

Типы проходок через проблемные зоны (рекомендации)

• Большие мосты (несколько) через основное русло и широкие рукава — длинные пролёты, технологически сопоставимы с крупными сибирскими мостами.

• Высокие эстакады / насыпи на сваях через болота и широкие поймы; проектировать с учётом вечной мерзлоты (термосифоны, теплоизоляция).

• Свайные фундаменты и термоизоляция в районах вечной мерзлоты; в некоторых местах — свайное/мостовое решение дешевле, чем толстая насыпь.

• Локальные обходы горных участков / плато Путорана: небольшой отвод от русла Енисея и возвращение к нему для уменьшения резких уклонов/туннелей.

Оценка числа и масштаба мостов

• Ожидаемо ~6–12 крупных мостов/эстакад (большие — через устья главных притоков и широкие участки) + десятки средних и малых мостов/путепроводов. (Точное число — нужно детальное топографо-геологическое исследование.)
