Серия «Поделки в масштабе 1 к 6»

В коллекцию бесполезных самоделок добавился обычный слесарный молоток.

Действующая модель молотка в масштабе 1 к 6, выполнена из обрезка стальной полосы 40 х 6 мм. Рукоятка изготовлена из берёзовой щепки. Клин – кусочек стальной пластинки из обрезков. Где этот молоток можно применить? Ну...эээ... помогите мне придумать какой-нибудь вменяемый ответ на этот вопрос!

Порядок изготовления молотка прост: пилим, сверлим, обрабатываем напильником и наждачкой.

Сверлом диаметром 2 мм сверлим рядом два отверстия.

При помощи надфилей (маленьких таких напильников) из двух круглых отверстий делаем одно овальное.

Обычным плоским напильником стачиваем с заготовки лишнее для получения привычной классической формы.

После того как головка молотка готова, пробуем придать ей "радикально чёрный цвет" при помощи воронения.

Метод термического воронения заключается в нагреве металла до определённой температуры с последующим опусканием в масло. Для правильного результата надо вникнуть в тему, изучить процесс, почитать специальную литературу или сделать как я – нагреть деталь газовой горелкой до непонятно какой температуры, сунуть её в отработанное масло, слитое с газонокосилки на даче и радоваться полученному результату.

Для тех, кто внимательно рассматривает фотографии, сразу отвечу - алюминиевая проволока влезла в кадр случайно, при нагреве для удержания заготовки использовалась стальная.

Для достижения более устойчивого и тёмного покрытия можно повторить процедуру воронения несколько раз. Каждый раз перед нагревом необходимо тщательно протирать изделие от излишков масла, оставшихся от предыдущего макания.

Не забудьте перед началом воронения заготовку тщательно очистить и обезжирить. Я использовал ацетон. Ацетон токсичен и ядовит, так что повнимательнее!

И ещё – во время опускания в масло нагретой детали, образуется дым, иногда пламя на поверхности, которое затем тухнет, но во избежание бесед с пожарными: "Я всё делал как в интернете написано, а в том, что сгорела кухня и ещё восемь этажей я не виноват!" – соблюдайте правила пожарной безопасности и никогда не тушите горящее масло водой! Если загорелось – накиньте сверху плотную ткань.

В этом случае действовать надо быстро.  Если в прихожей рядом на вешалках висят брезентовая куртка отца и норковая шуба матери – тушите шубой. Поскольку шуб в магазинах полным-полно, а куртка – семейная реликвия, в ней ещё дед БАМ строил.

И вообще, не пытайтесь повторить это в плохо проветриваемом помещении и пользуйтесь защитными очками. Пальцев на руках у большинства из нас – десять или около того, а количество глаз – в комплект при изготовлении входило – каждой твари по паре штук. И это в лучшем случае.

Итак, скучный инструктаж для очистки моей совести закончен, можете вытворять что хотите! На всякий случай снимайте процесс на видео.

Рукоятку делаем из берёзы.

Если под рукой нет берёзы, подойдёт любая древесина лиственных пород однородной структуры без ярко выраженных годовых колец.

Клин для надёжного крепления головки молотка к рукоятке можно сделать из любой подходящей по толщине стальной полоски.

На этом этапе можно было и закончить, но у меня осталось немного разведённой морилки от предыдущих поделок, так что решил слегка затемнить рукоятку.

Ну и раз пошла такая тема, нашёл бутылку с льняным маслом и не смог удержаться – применил и его.

В завершение несколько фотографий поделки рядом с оригиналом.

Всем удачи и успехов в творчестве!

Для изготовления миниатюрных гирь в комплект к самодельным рычажным весам в масштабе 1 к 6 нам понадобится какой-нибудь небольшой токарный станок, желательно с ЧПУ или комплект ручного инструмента, состоящий из губозакатывательной машины, напильников и ножовки по металлу.

Не то, чтобы весы не выполняли свою функцию по собиранию пыли без гирь, но с гирями – бесполезная с практической точки зрения поделка – выглядит более законченной.

В качестве заготовок для гирь использовались подходящего диаметра стальные гвозди и болты.

В этот раз их диаметр подбирался не как обычно – из ящика с ржавыми гвоздями и болтами возьмём наименее ржавые, а в соответствии с диметром реальных гирь в соответствующем масштабе. Если вы дошли до этого пункта, помните – у вас всё ещё есть два варианта решения задачи: первый – перестать маяться дурью и заняться более продуктивными делами или второй – всего лишь точно следовать рекомендациям господина Паниковского, данных им Балаганову: "Пилите, Шура, пилите!".

У меня выбора пилить или нет не было. Так случилось, что когда-то давно, в очередном трезвом угаре я пообещал своим подписчикам, что гири скоро будут. Хорошо, что у меня своё понимание слово скоро, и вот это время пришло.

Сначала протачиваем надфилем поперечную канавку,

затем отпиливаем ножовкой по металлу лишнее,

после чего напильником обтачиваем верхнюю часть будущей гири.

В результате получаем нечто, издали напоминающие то, что мы, собственно, и собирались сделать.

Дальнейшая обработка наждачной бумагой придаёт заготовкам ещё более приличный вид.

Для красоты и блеска полируем всё это дело войлочным кругом с пастой ГОИ.

Никакой маркировки и номинала веса на гирях нет. Для кукольной торговли это не принципиально – как, в общем-то, и на настоящем рынке!

На самом деле пока я решал как поступить правильнее – гравировать, травить или чеканить цифры и буквы на поверхности гирь, увлёкся изготовлением других поделок и гири забросил, так что извините, но… тут лучше любых слов проиллюстрировать ситуацию мог бы мем с изображением Вовки из тридевятого царства.

И в завершение, наша непостоянная рубрика – "уберите детей от ваших голубых… или очередная бесполезная информация, без которой вы и раньше прекрасно обходились":

Кто угадает с трёх нот, что такое фунтофилия?

Воздушно-половым путём, по мнению британских учёных, это дело, кстати, не передаётся. Но это не точно! Иначе откуда такие люди берутся?

Я вам честно признаюсь – если бы не погуглил в яндексе, то вообще никогда бы не догадался, что так называется коллекционирование гирь!

Ну и фунтофил, соответственно, может быть очень даже приличным человеком на первый взгляд, а не тем, что мне и, может быть кому-то из вас, послышалось.

Всем удачи, успехов в творчестве и семок немного напоследок!

Действующая модель настольных рычажных весов в масштабе 1 к 6, с габаритными размерами 100х42х36 мм, выполнена из всяких, подвернувшихся под руку, а иногда и под ногу материалов.

Далее фото некоторых моментов процесса изготовления:

Берём обрезок профильной трубы квадратного сечения 25х25 мм и высверливаем-стачиваем-спиливаем всё лишнее.

Из стальной пластины толщиной 2 мм выпиливаем главный рычаг - коромысло.

Высверливаем в коромысле отверстия под опорную и грузоприемные призмы и растачиваем их треугольным надфилем.

Для изготовления призм используем стальную проволоку диаметром 3 мм.

Обтачиваем её напильником до треугольного состояния.

Дальше - пайка.

Я, как недавно прикоснувшийся к миру пайки, скажу вам, что это довольно увлекательное дело, часто с весьма надёжными последствиями для соединяемых деталей.

На этом этапе остановимся подробнее.

Бытует мнение, что пользоваться паяльником по прямому назначению способны исключительно паяльных дел мастера 80-го уровня, изучавшие паяльноведение в специальных ПТУ (профессионально-технических университетах). Всё это не так!

К тому же, вместо паяльника часто можно использовать небольшую газовую горелку, что в некоторых случаях гораздо удобнее и быстрее.

На самом деле главный секрет качественной пайки, во флюсе – специальной фигне, благодаря которой припой прилипает к деталям, соединяя их в горе и в радости, пока температура плавления припоя не разлучит их.

Для пайки стальных деталей я использую вот такой джентельменский набор.

Обрабатываем деталь кислотой, нагреваем горелкой и подносим к нагретым деталям припой. Олово само затечёт куда надо. Откуда не надо застывший припой придётся сошлифовывать надфилем и наждачкой.

Скобы (серьги) для соединения главного и вспомогательных рычагов сделал из кровельной жести от обрезка наружного подоконника.

Вспомогательные рычаги выпилил из стальной полосы толщиной 1 мм.

Из пострадавшего в предыдущих работах корпуса от CD привода выпиливаем заготовки для кривозагнутых рычагов, которые на техническом языке конструкторов весов называются - ноги.

Сгибаем ноги (чуть не написал - в коленях) в необходимых местах.

В скобе ноги сверлим отверстие и нарезаем резьбу М1.

Такие же отверстия с такой же резьбой проделываем в станине под местом для опорной призмы.

Из сапожных гвоздей делаем 6 винтов.

Ограничители призм вырезаем из крышки от консервной банки.

Банку обязательно надо брать от консервов ... в этом месте могла бы быть реклама щедрого производителя консервов, но, пока такой рекламодатель не появился, предлагаю использовать консервную банку из-под шпротов в масле или, в крайнем случае – из-под фасоли в томатном соусе.

Предварительная примерка деталей.

Канцелярский зажим для бумаг нагреваем на конфорке газовой плиты докрасна и остужаем на воздухе. При этом мы, во-первых, сжигаем ненужную нам краску, а, во-вторых, придаем некоторую пластичность заготовке.

Выпиливаем указатели равновесия.

Зачищаем их мелкой наждачкой для красоты и блеска.

Из того же зажима для бумаг напиливаем четыре полоски для крестовин.

При помощи заклёпок, сделанных из мягкой стальной проволоки, соединяем детали. Крестовина к ноге крепится одной заклёпкой и, на всякий случай, для дополнительной прочности, припаивается.

Чаши весов было решено делать надёжными, чтоб не только выдерживали вес пластилиновых овощей, но и не теряли своей работоспособности, случайно упав на пол и попав под гнёт папиного сапога. Не то чтобы папа ходил по дому в сапогах (только когда мама не видит), но если производители лего не начнут делать свои острые, мелкие, твёрдые детальки из мягкой резины, я не только стану ходить по дому в сапогах, но и начну жаловаться в ООН и спортлото!

Берём аэрозольный баллон, а лучше – два.

Отпиливаем у аэрозольного баллона дно.

Делаем это, естественно, соблюдая все меры предосторожности и используя средства индивидуальной защиты.

Не забываем предварительно опустошить баллон!

Ну, хотя бы второй!!

Особенно после того, как забыли это сделать с первым!!!

При помощи напильника делаем бортик, имитируя завальцованные края алюминиевых чаш весов.

По поводу покраски - да, надо красить, и - нет, не научился ещё пока… Даже аэрограф уже купил, но компрессора до сих пор нету…

А ещё вы наверняка спросите, что же это за весы без гирь?!

Гири, как пелось в одной, популярной когда-то песне - не снегири, и появятся в ближайшее время!

В подготовке к публикации этого поста активно принимали участие: стальная профильная труба 25х25 мм, остатки корпуса CD привода, канцелярский зажим для бумаг, обрезки стальных пластин 1 и 2 мм толщиной, стальная проволока диаметром 0,5 и 3 мм, кусок жести от наружного подоконника, крышка от консервной банки, шесть сапожных гвоздей, использованный бенгальский огонь – 1 шт., два пустых аэрозольных баллона, припой и кислота для пайки.

Из инструментов – электродрель и свёрла, напильник, надфили, ножовка по металлу, метчик и плашка М1, наждачная бумага, горелка или паяльник и небольшие тиски.

Также использовался комплект обычных рук, одна из которых - правая, а вторая, в основном - для удерживания заготовки.

В ожидании снега сделал санки для дочкиных кукол.

В качестве основного материала использовал берёзу.

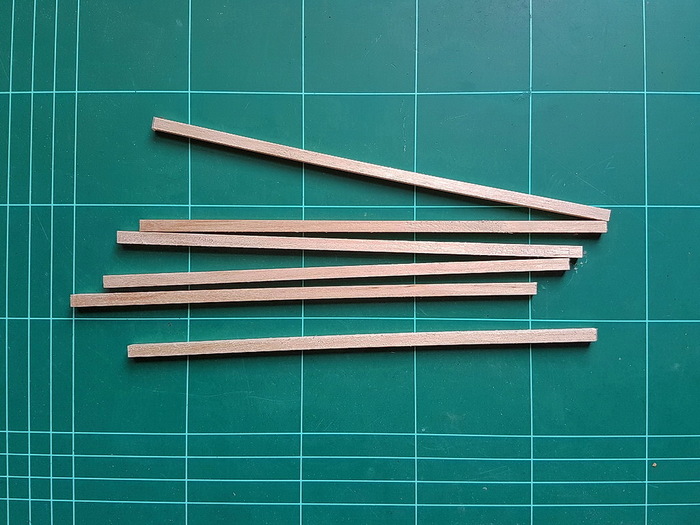

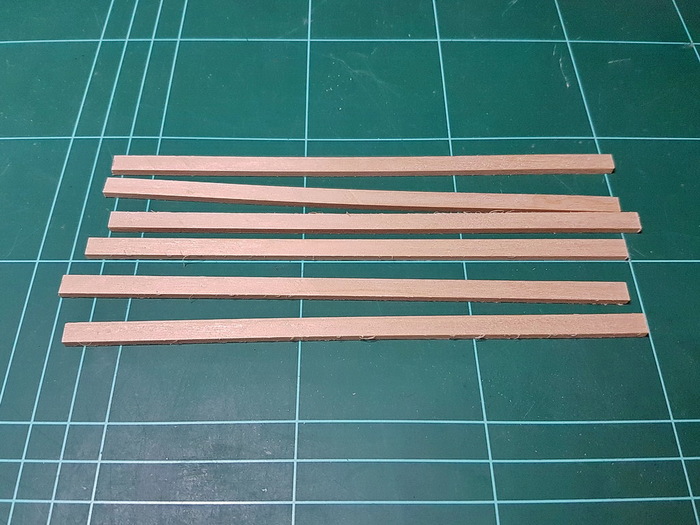

Пилим рейки для полозьев.

Согнуть, придав им правильную форму и избежав трещин, так и не получилось, несмотря на несколько попыток.

Видимо, надо было более ответственно подходить к изготовлению полозьегнутельного устройства. Но очень уж хотелось - быстрей и проще.

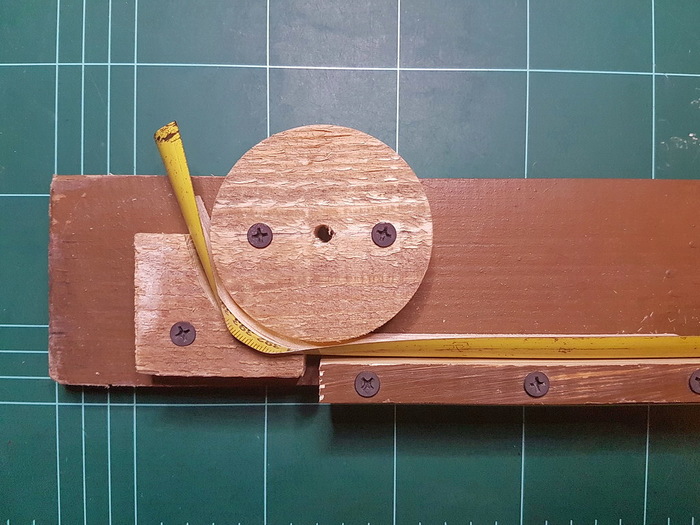

На скорую руку было сделано приспособление из доски от старого забора и куска стальной рулетки.

Чего я только не делал с берёзовыми рейками: пытался пропаривать, грел в микроволновке, варил на медленном огне – согнуть их без дефектов так и не удалось...

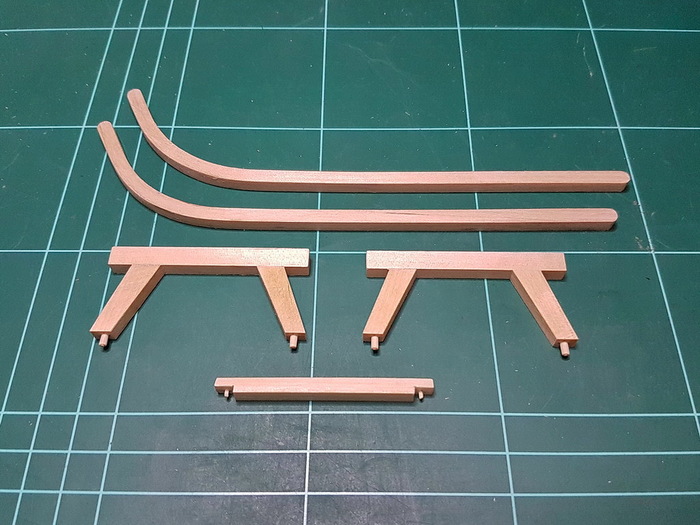

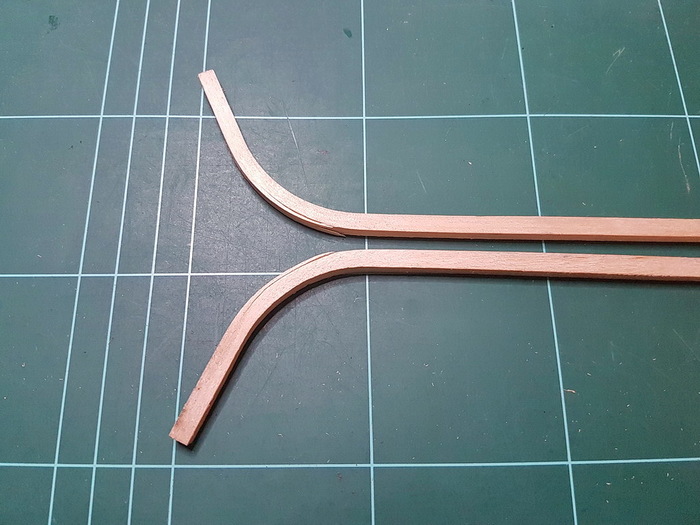

В итоге взял две наименее повреждённые заготовки и заклеил трещины клеем ПВА.

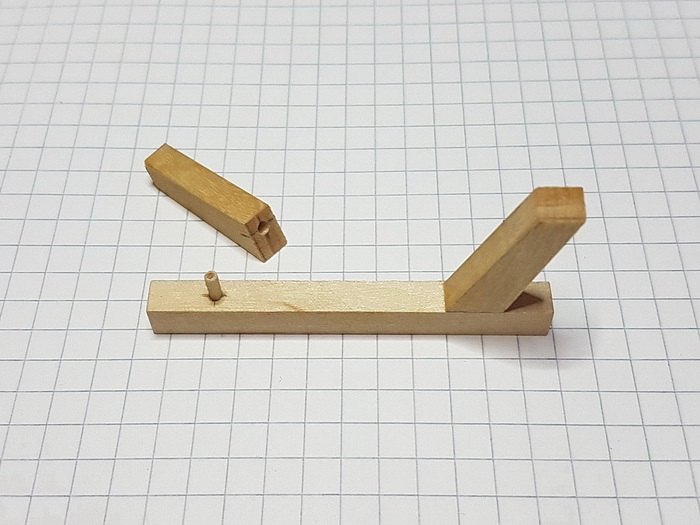

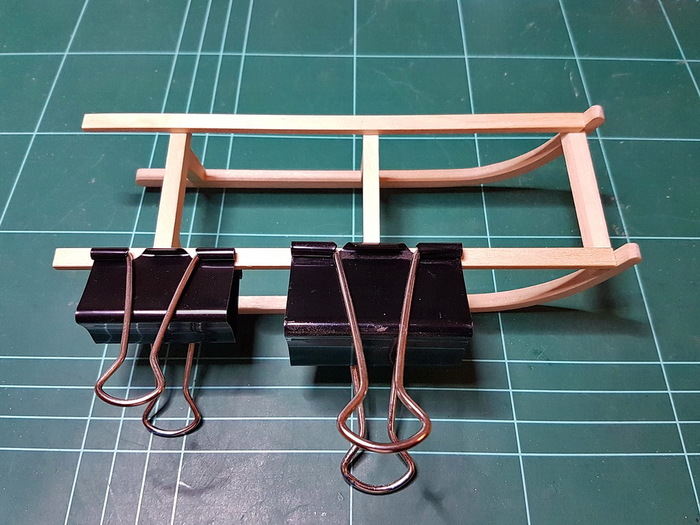

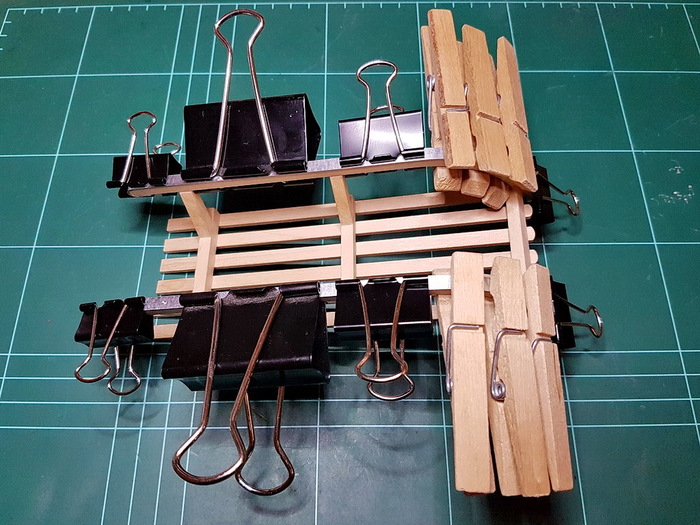

Поскольку эти сани будут использоваться не только по своему прямому назначению – для сбора пыли на полке, но и участвовать в игровых кукольных баталиях – решил выполнить соединения ответственных деталей конструкции с применением шкантов и снегостойкого клея ПВА.

Далее напиливаем необходимого размера реечки для сидения.

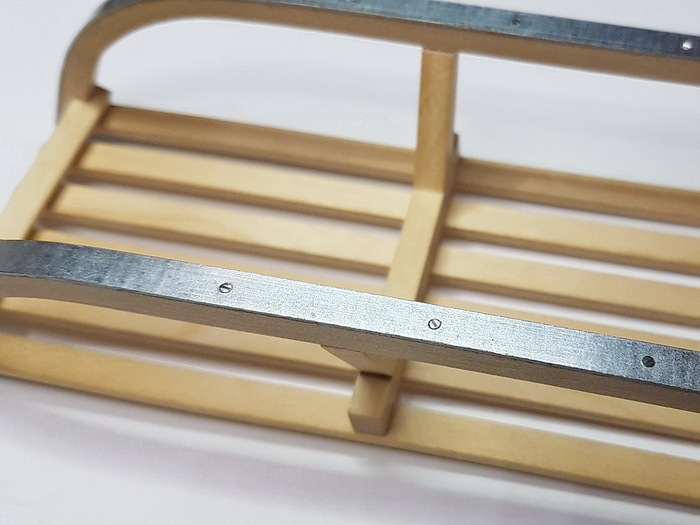

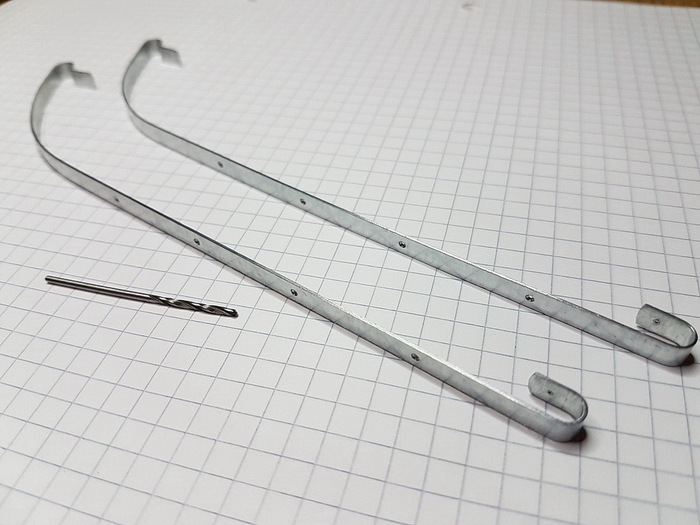

Стальные полосы на полозья изготовлены из куска направляющей потолочного профиля для крепления гипсокартона.

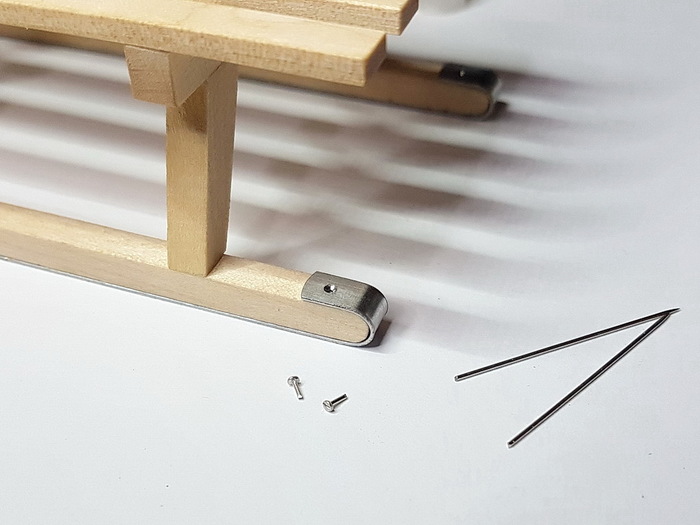

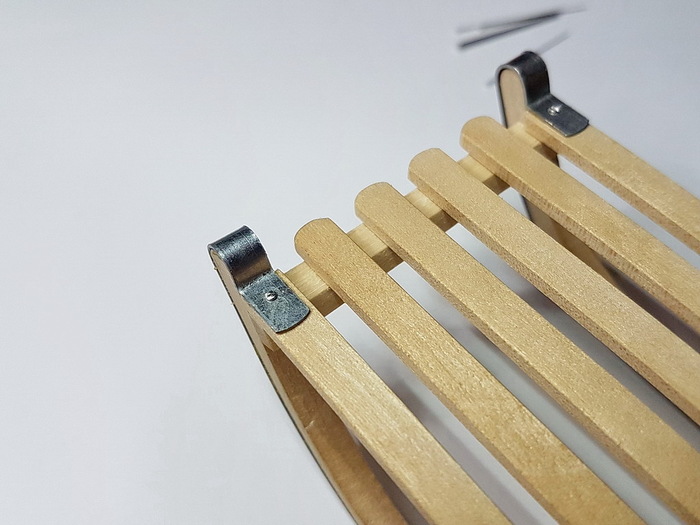

Крепились полосы к полозьям при помощи клея Момент и гвоздиков сделанных из булавок. На шляпках булавок острой гранью треугольного надфиля делался пропил, имитирующий прямой шлиц шурупа.

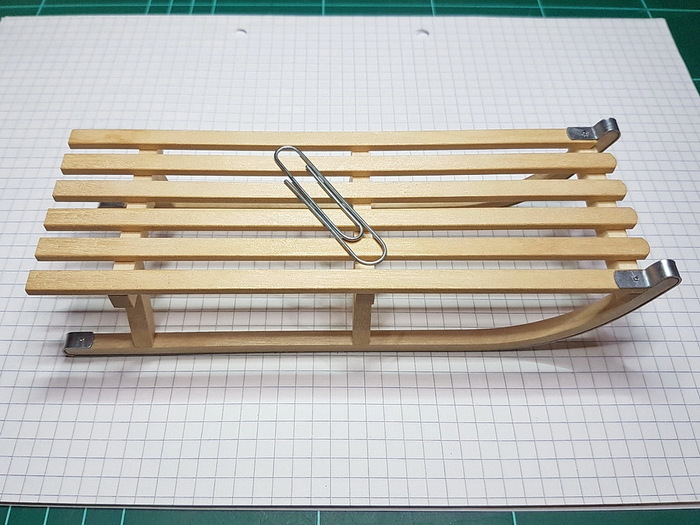

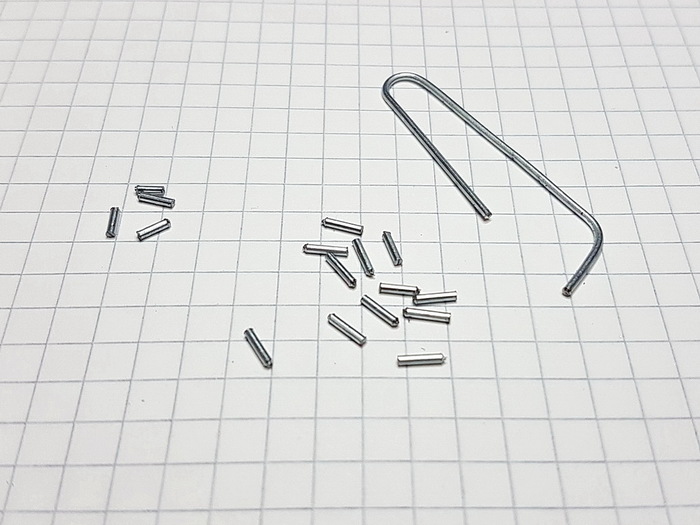

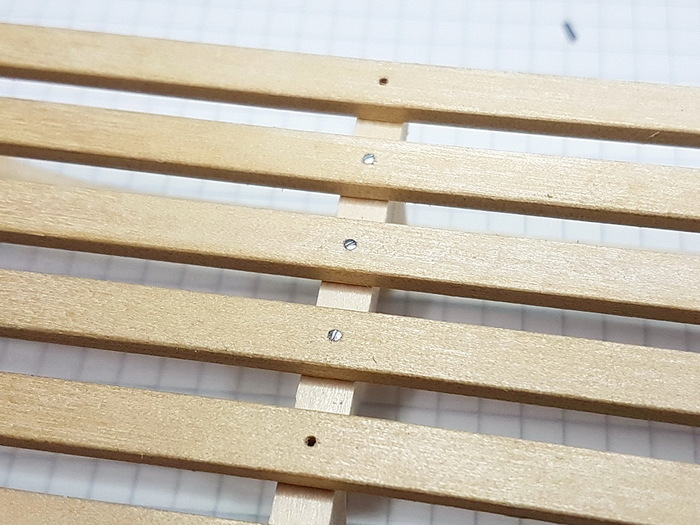

Имитация шурупов, которыми прикручены верхние рейки сидения саней, делается ещё проще – от канцелярской скрепки кусачками откусываем отрезки длиной около пяти миллиметров, с одного торца придаём надфилем и мелкой наждачкой плоскую форму и по центру делаем насечку, проведя лезвием острого ножа. Желательно брать рабочий нож, предназначенный для технических целей или использовать заточенную стальную пластину, например лезвие от ножовки по металлу.

Кусочки срепки вставляются в предварительно просверленные отверстия.

При необходимости можно покрыть поделку лаком или покрасить.

Спасибо, что прочитали-посмотрели. Всем удачи, снежной зимы и успехов в творчестве!
