Была проблема, необходимо было заменить сгоревший контроллер Эра-500, и защитить его. Предыдущий специалист после ПНР, бросил всё висеть в воздухе. Щит шлагбаума закрывался не плотно, и периодически, внутри были сугробы. Результат был очевидный, у коммутатора отвалилась половина портов, сам контроллер просто перестал определяться в сети. Когда заглянули внутрь, контроллер просто пищал безостановочно. Поставили новый Эра-2000 v2, и решили установить всё в монтажную коробку, но возникла дилемма. Крышка коробки торчит почти на 1см от основания самой коробки, и щит шлагбаума не закрывается. Результат на фото, вышли из ситуации таким образом. Даже индикация коммутатора видна. Такое себе конечно, но увы, длина кабелей тоже была не очень. Всё впритык.

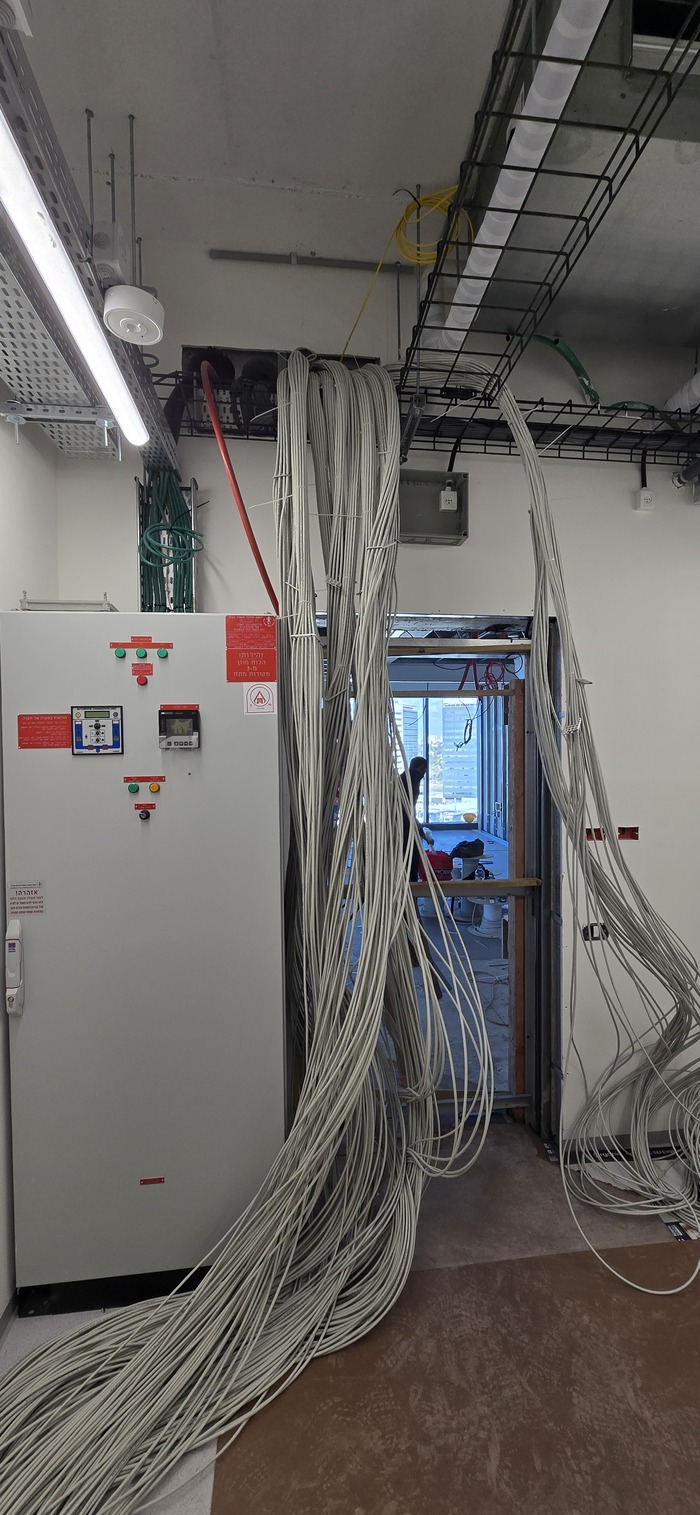

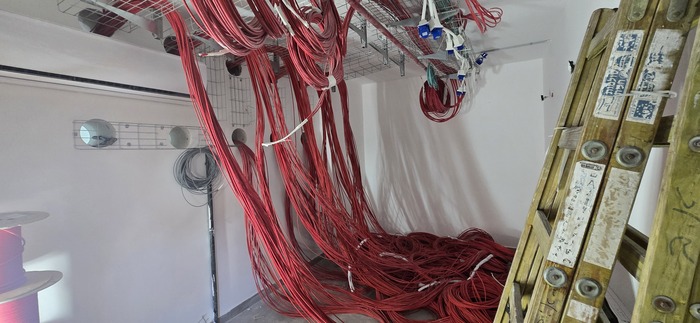

На проект зашёл в самом конце протяжек. Ну и собственно вот в таком состоянии получил сие чудо.

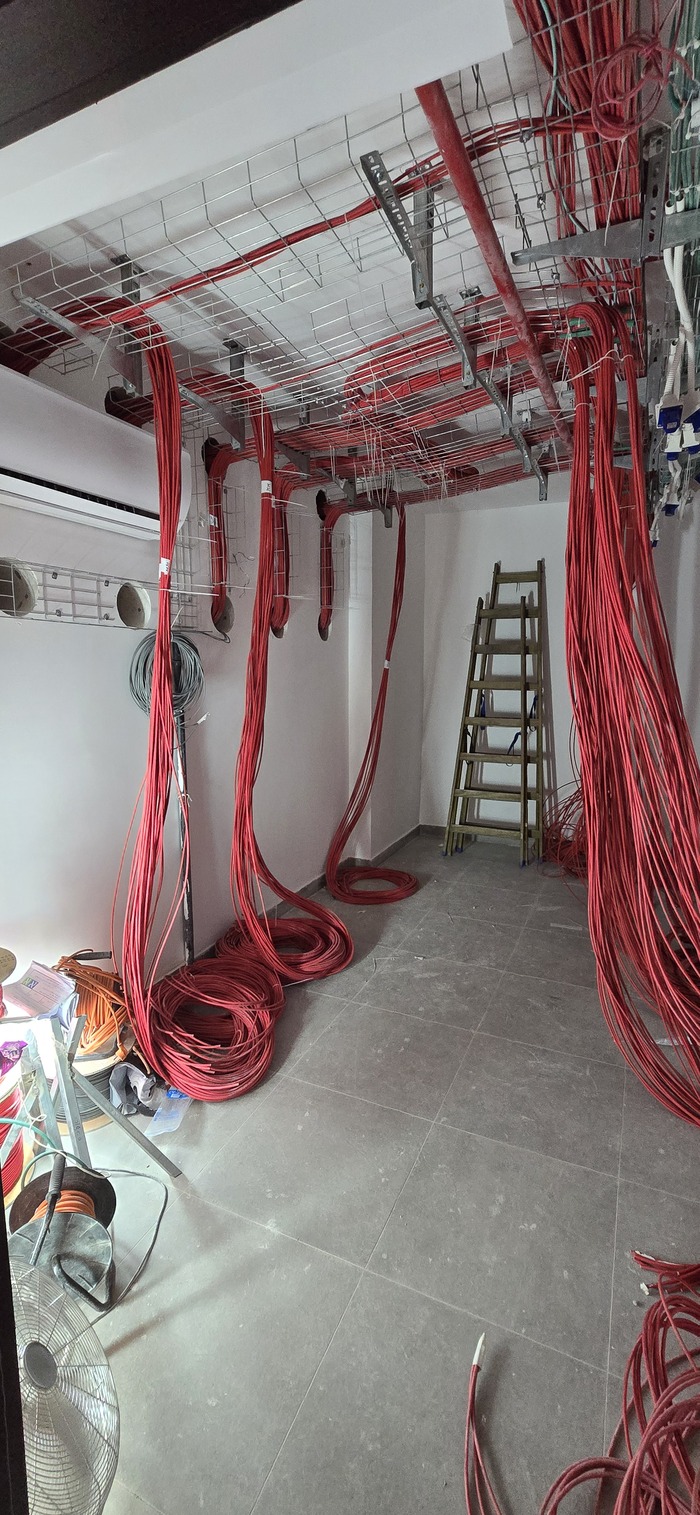

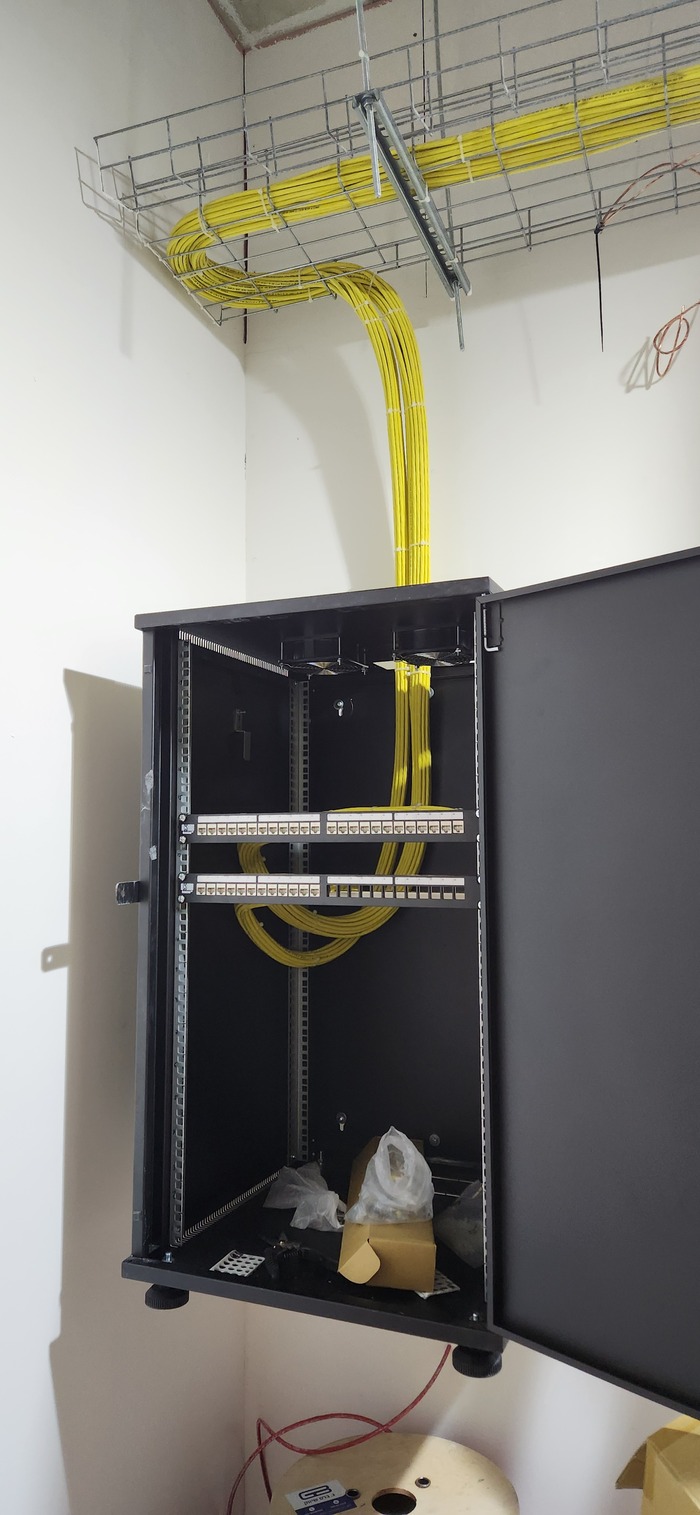

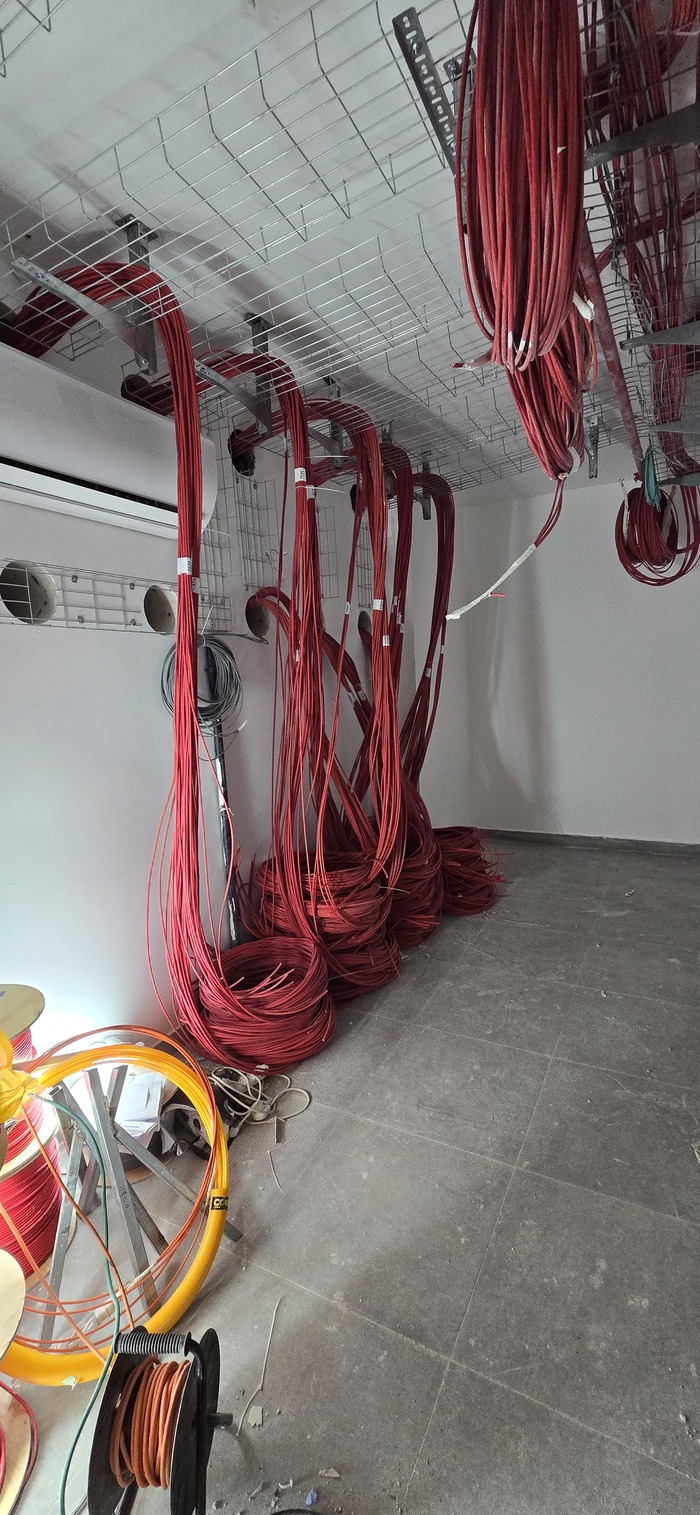

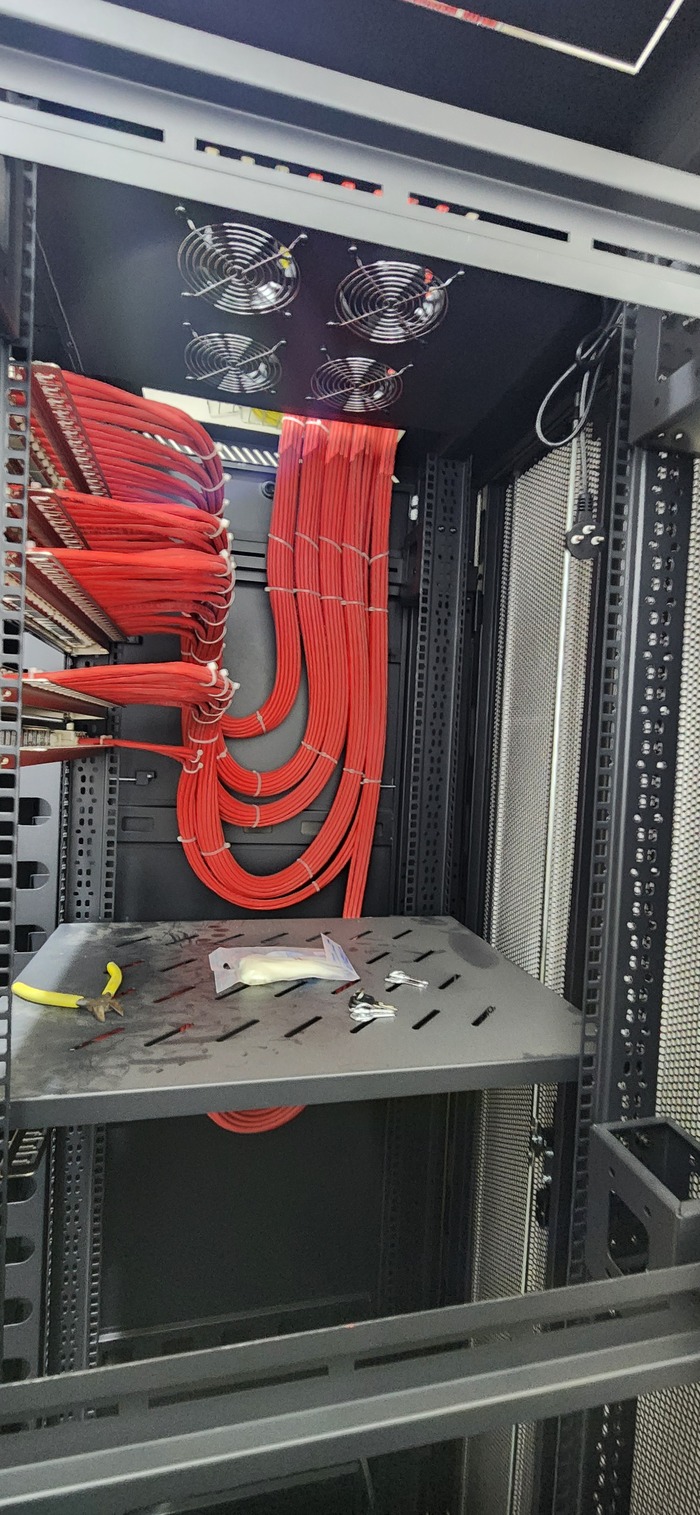

Далее пошли расчёски по 24 кабеля. И заводка косичек в комнату.

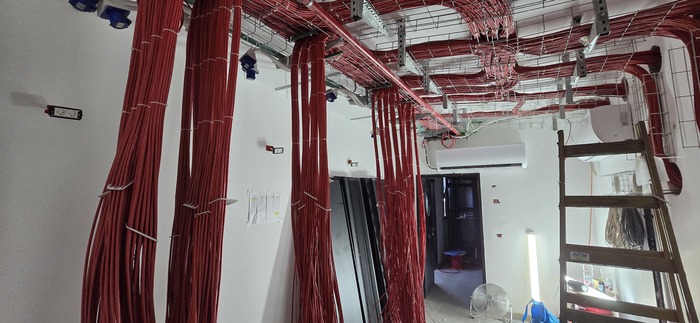

Ну и непосредственно укладка кабеля на кабель-канале)

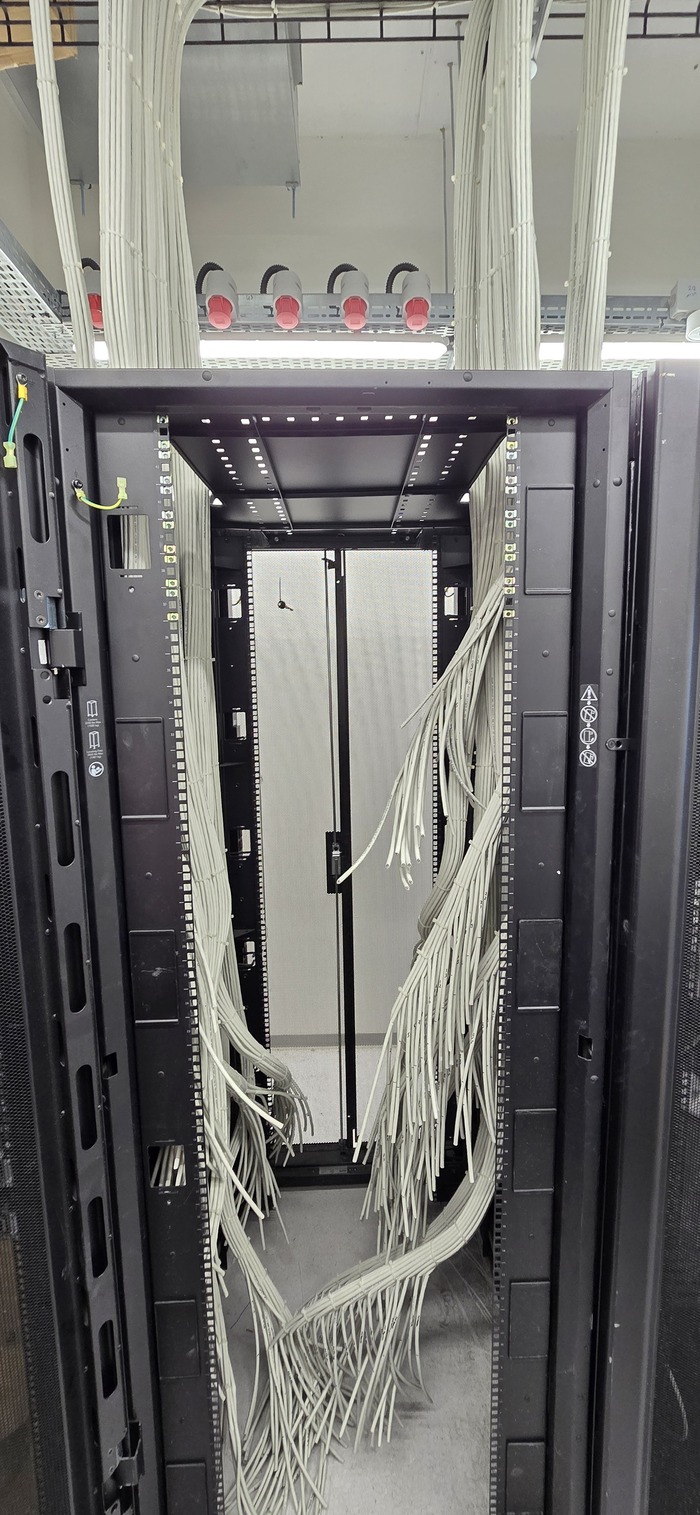

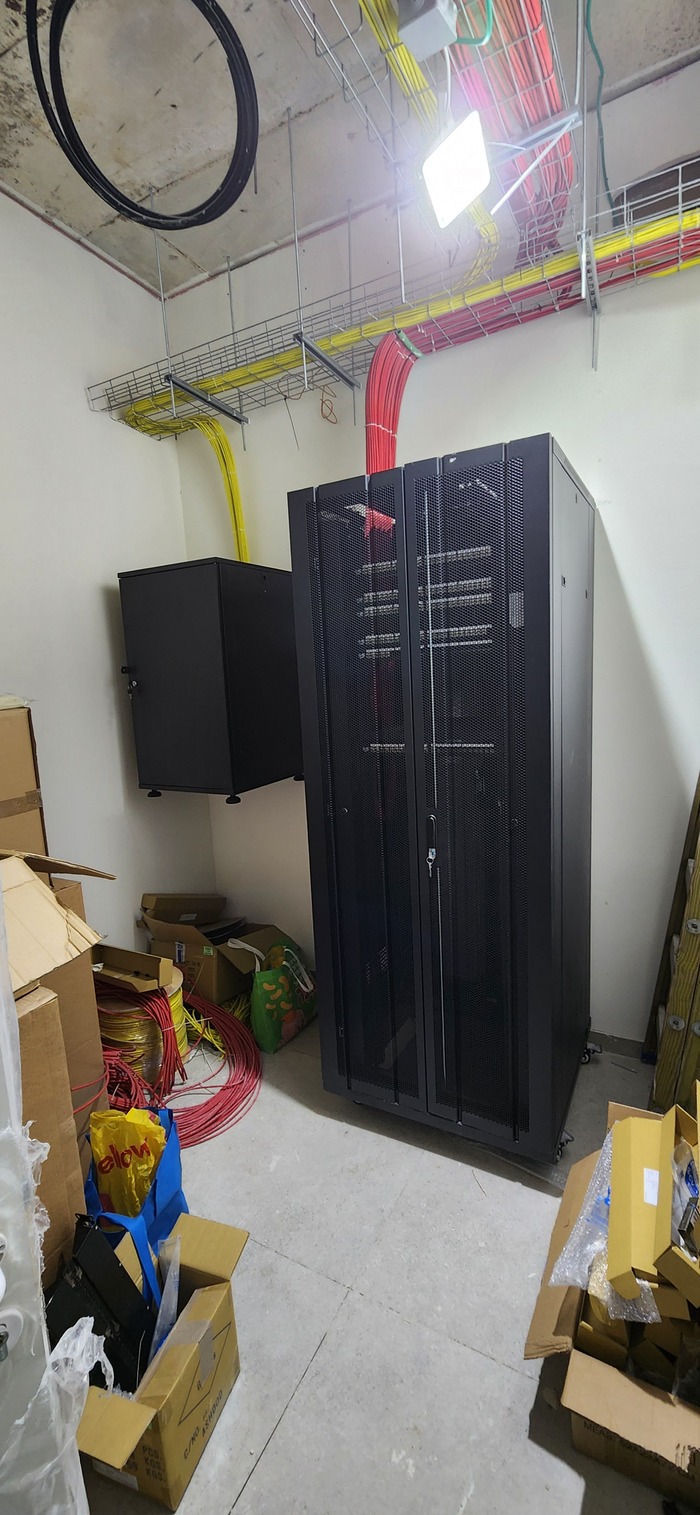

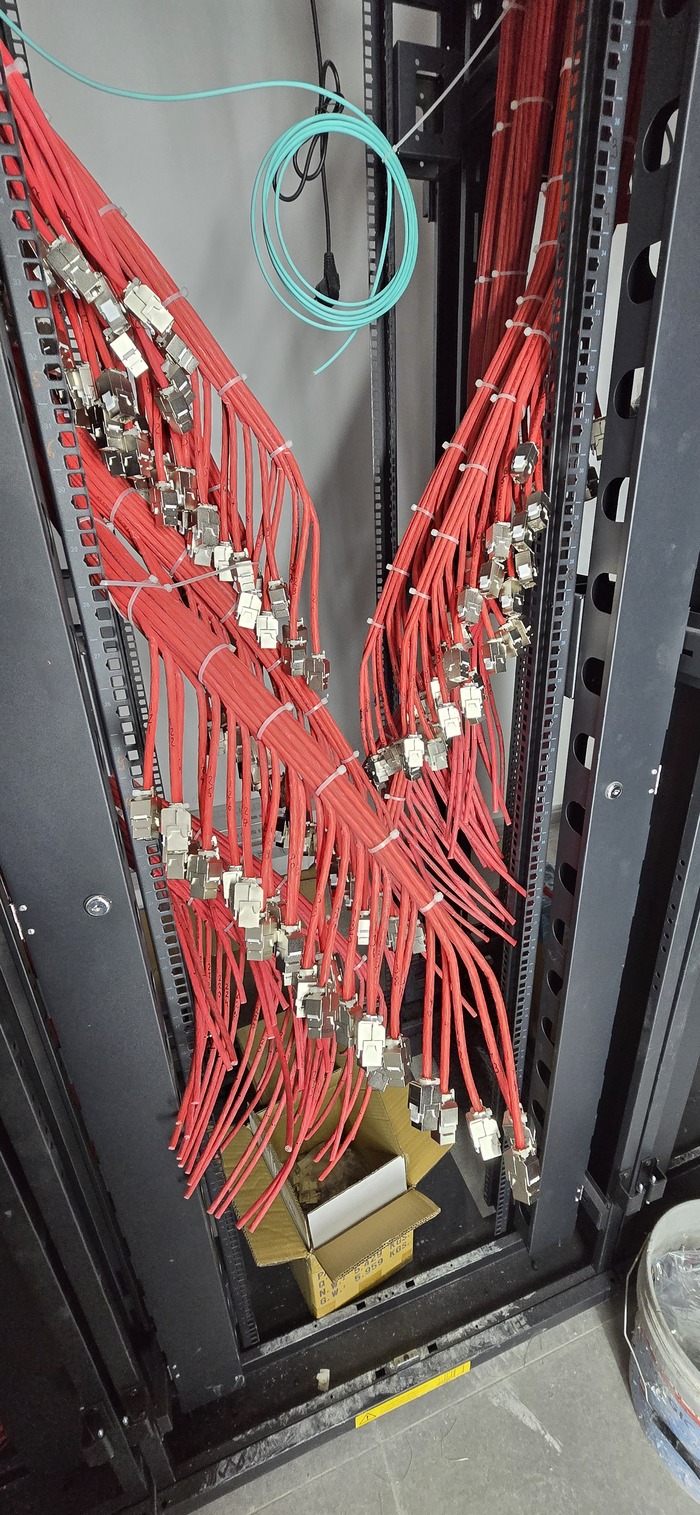

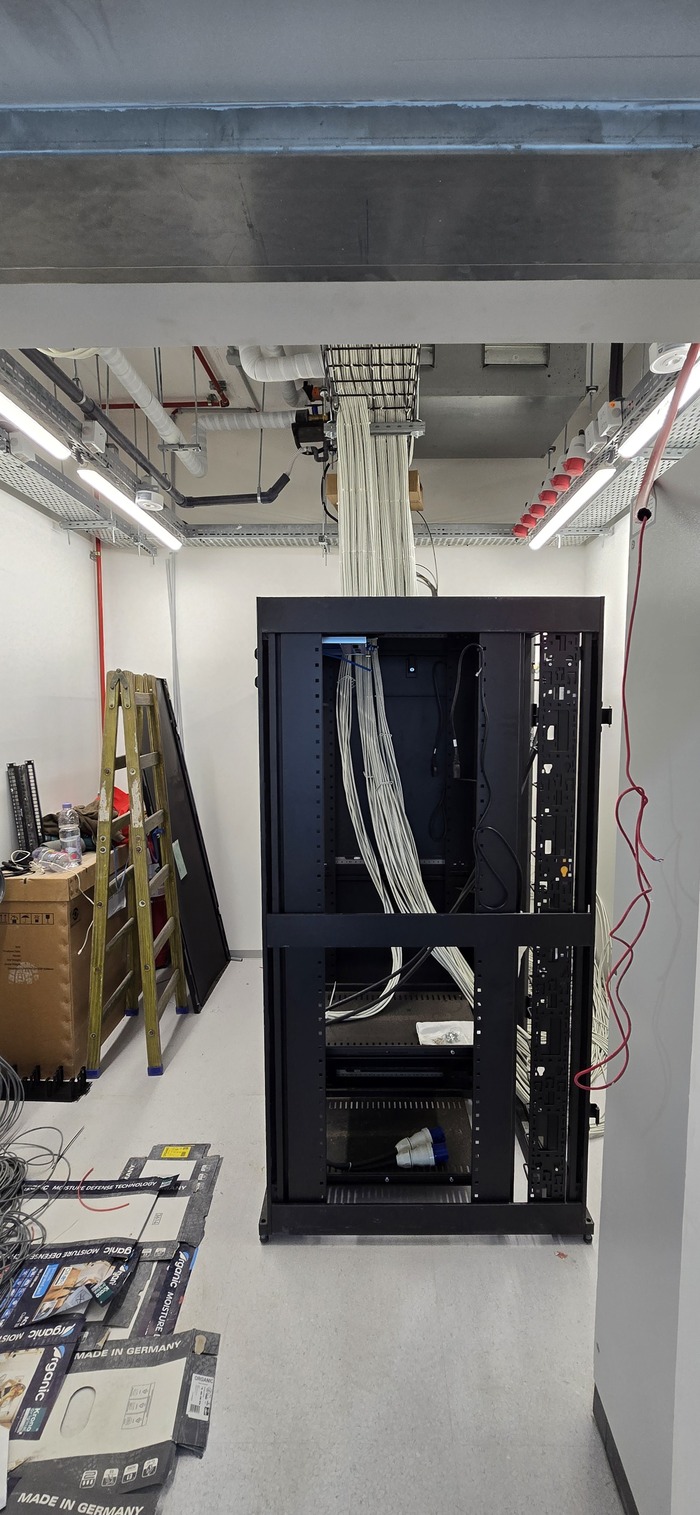

Завезли шкафы. Установка и запуск в них косичек.

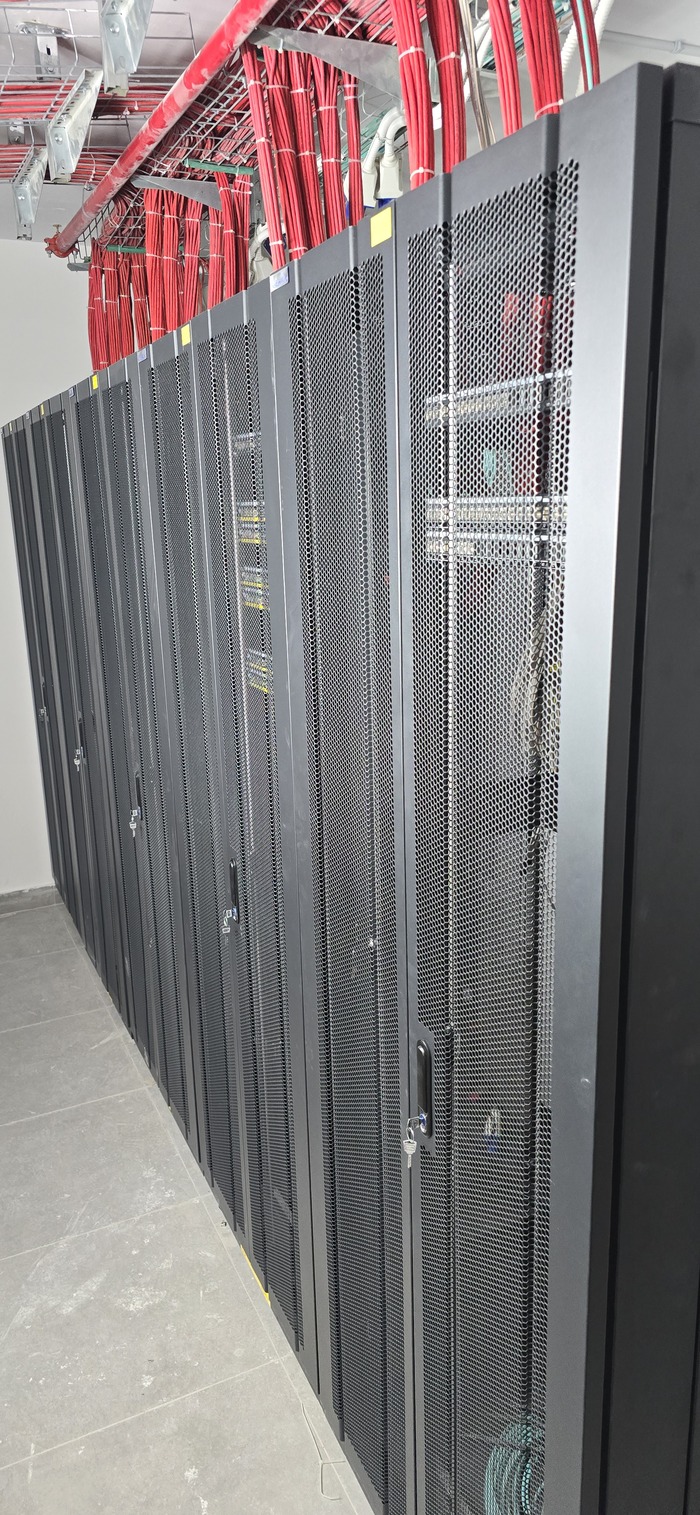

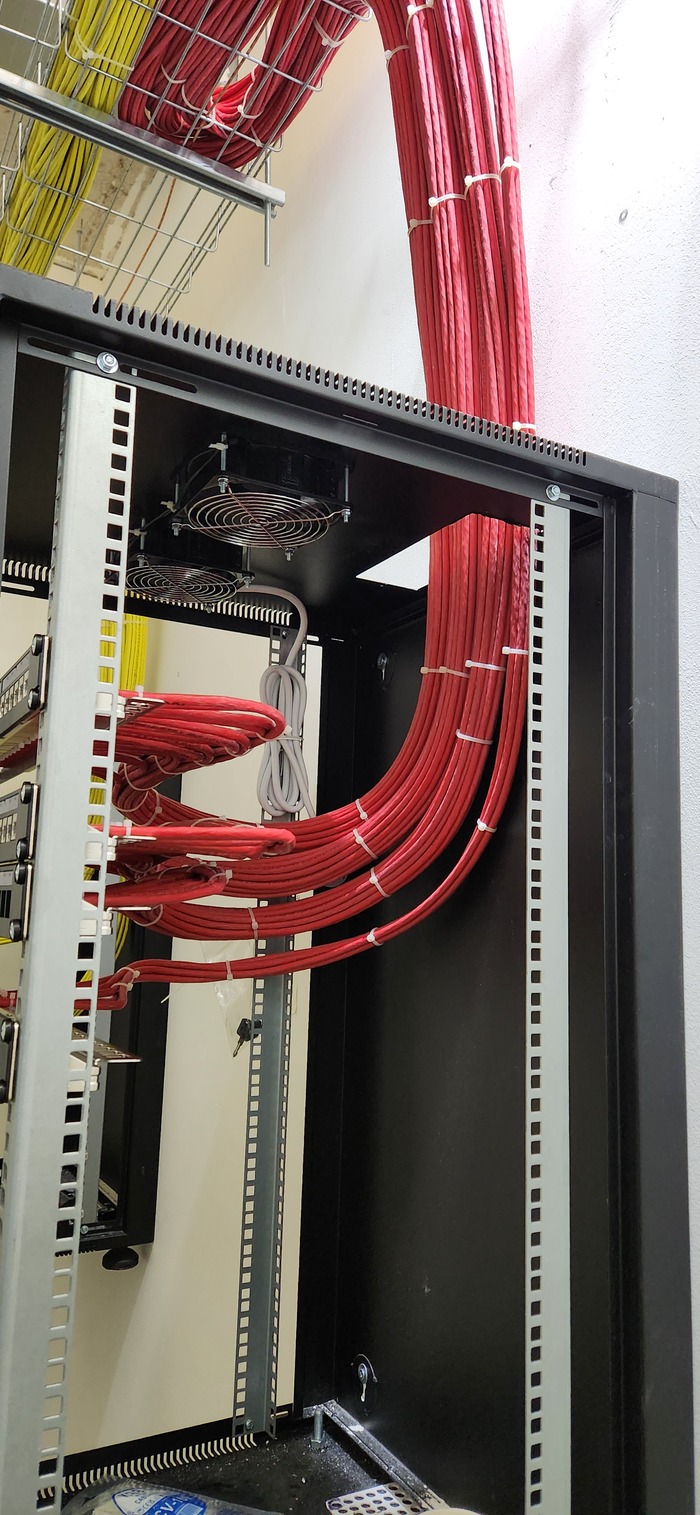

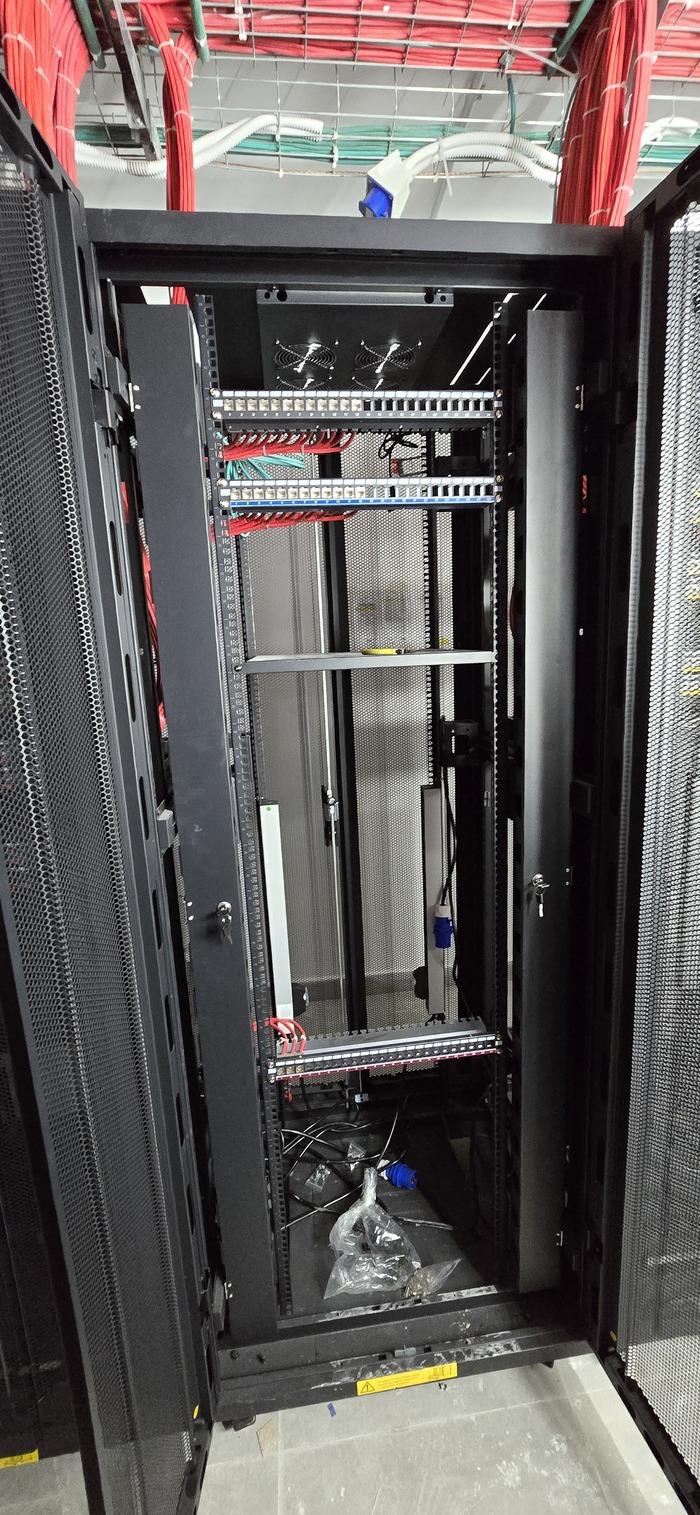

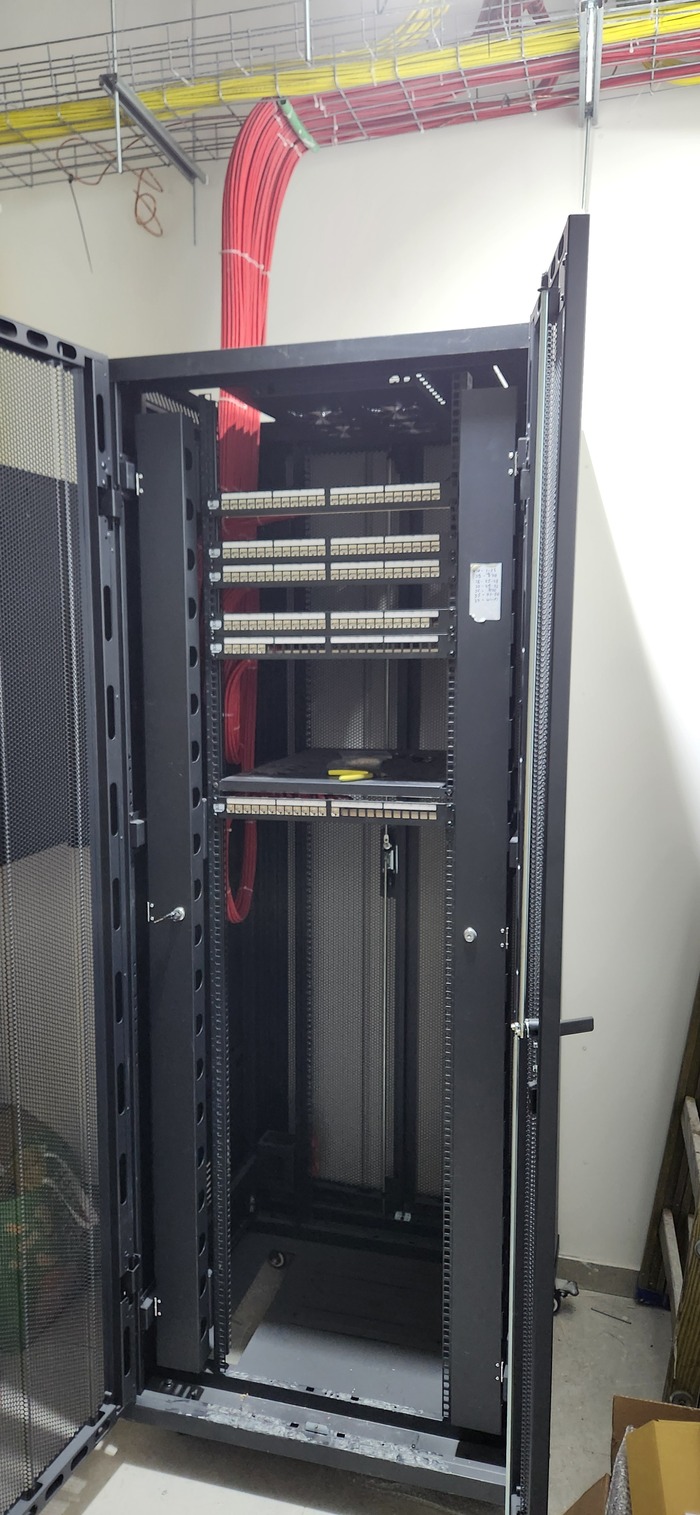

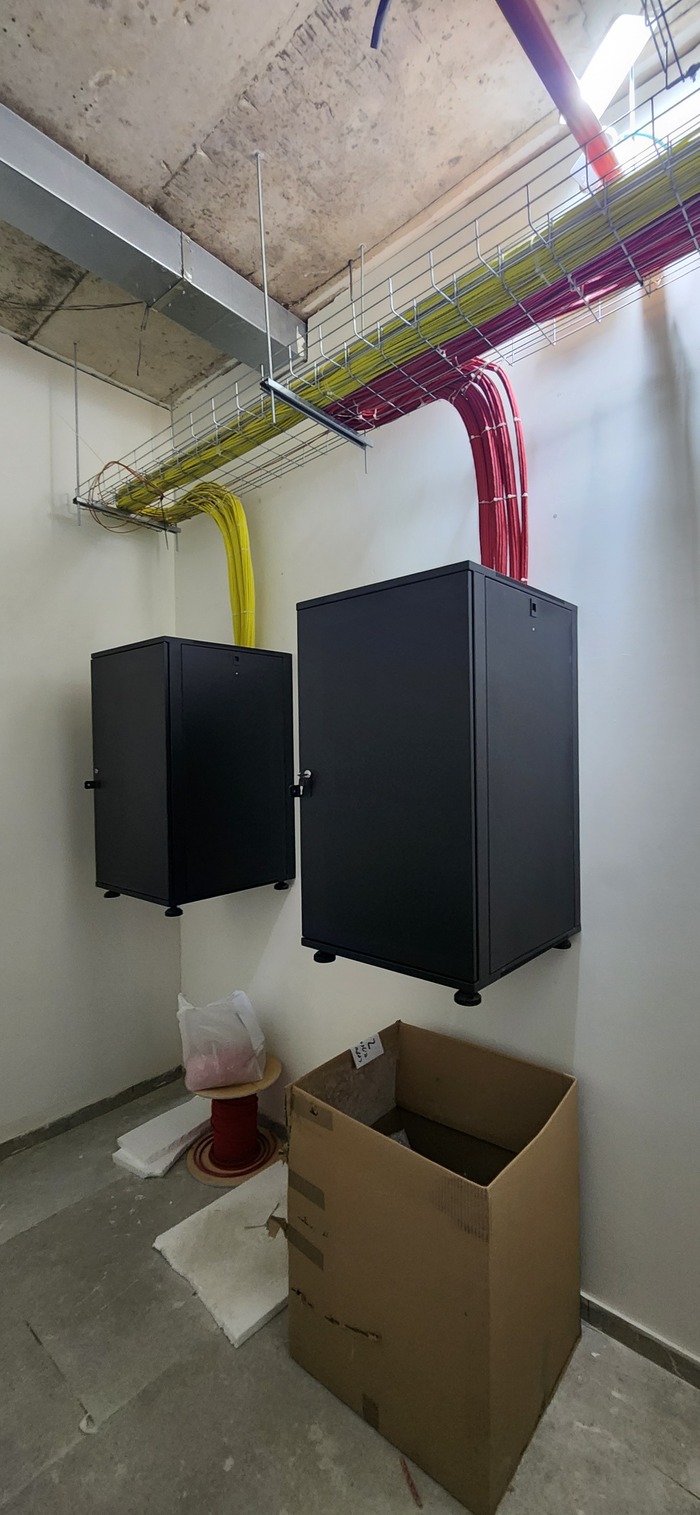

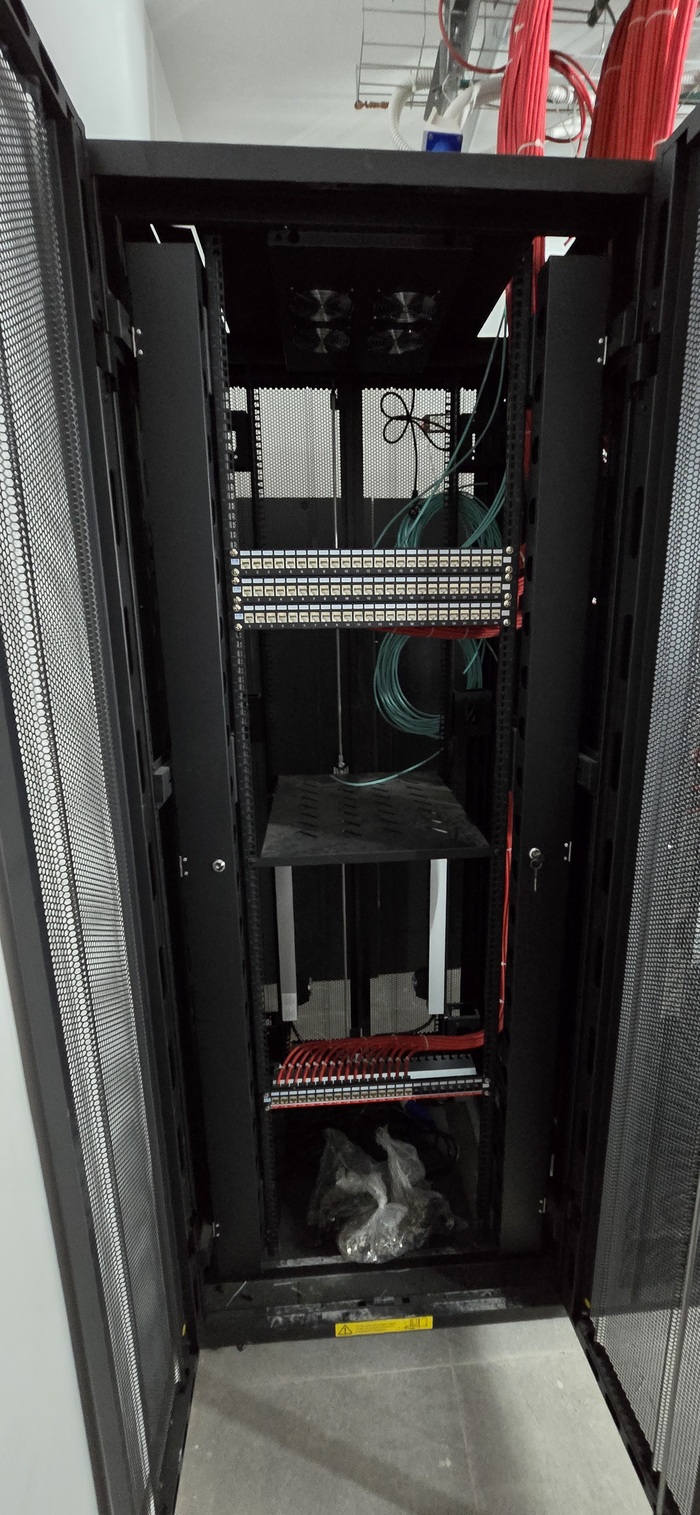

Ну и установка коннекторов и панелей и финальный вариант Непосредственно шкафов. Осталось наклеить нумерацию, завершить установку коннекторов на местах и проверки. (Ну и чуть прибраться, так как в этой комнате работали не только мы, а ещё очень много народа ).

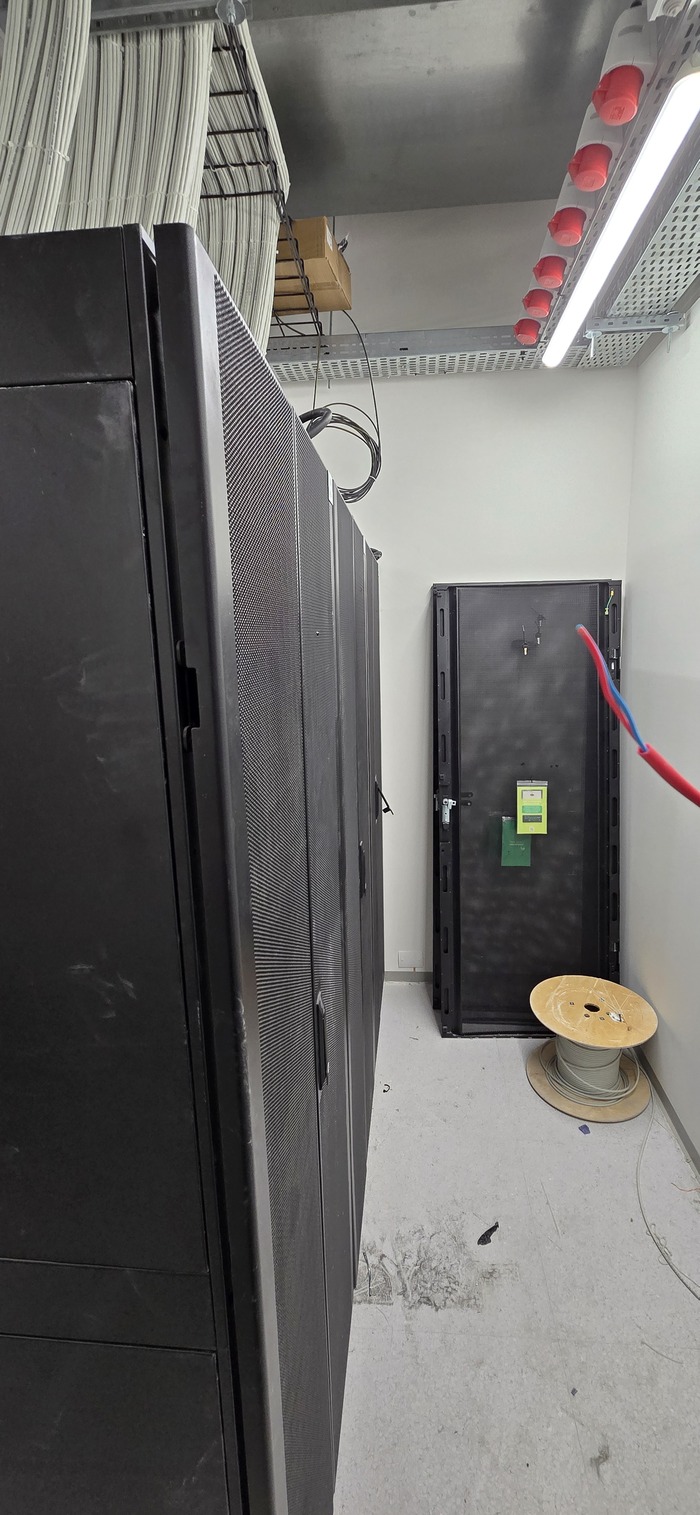

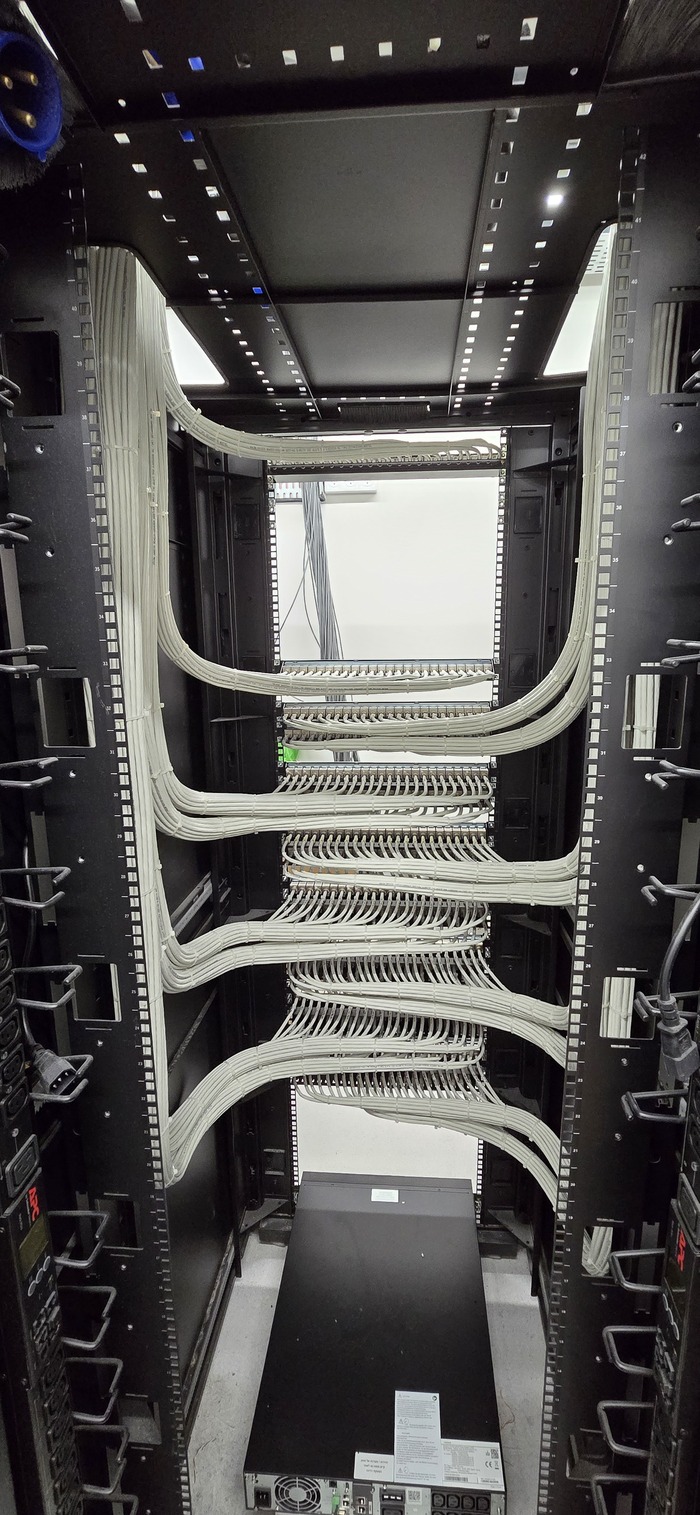

Органайзеры не нужны, т.к. на свободных местах между панелями будут стоять 48-портовые свитчи. И соответственно все порты будут подключены короткими пачкордами.

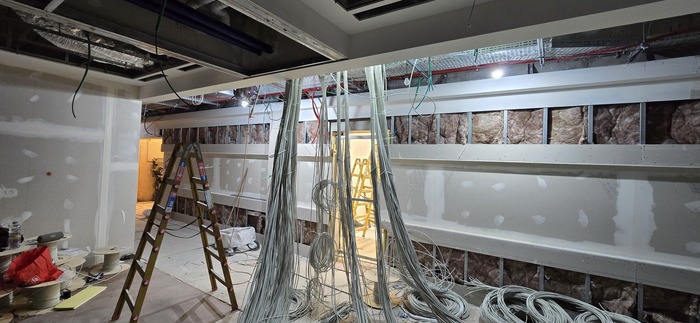

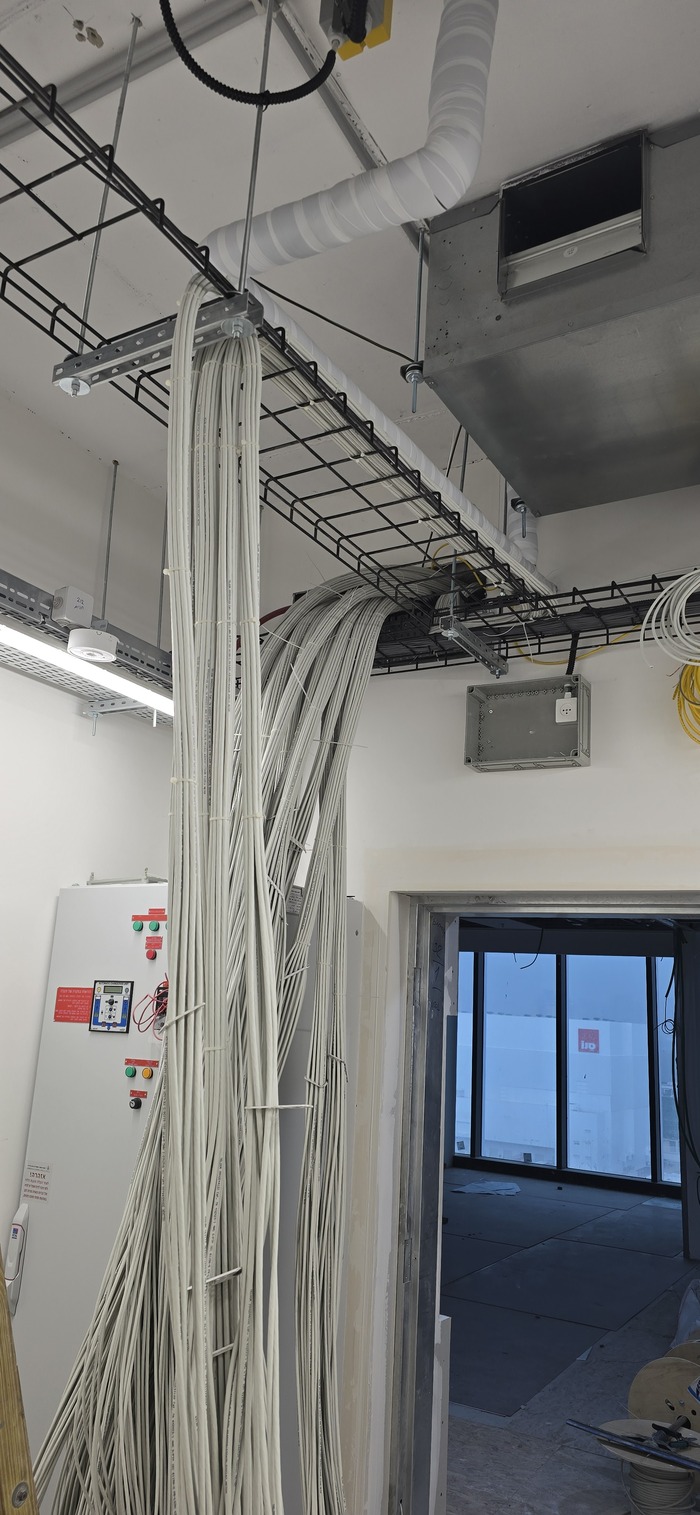

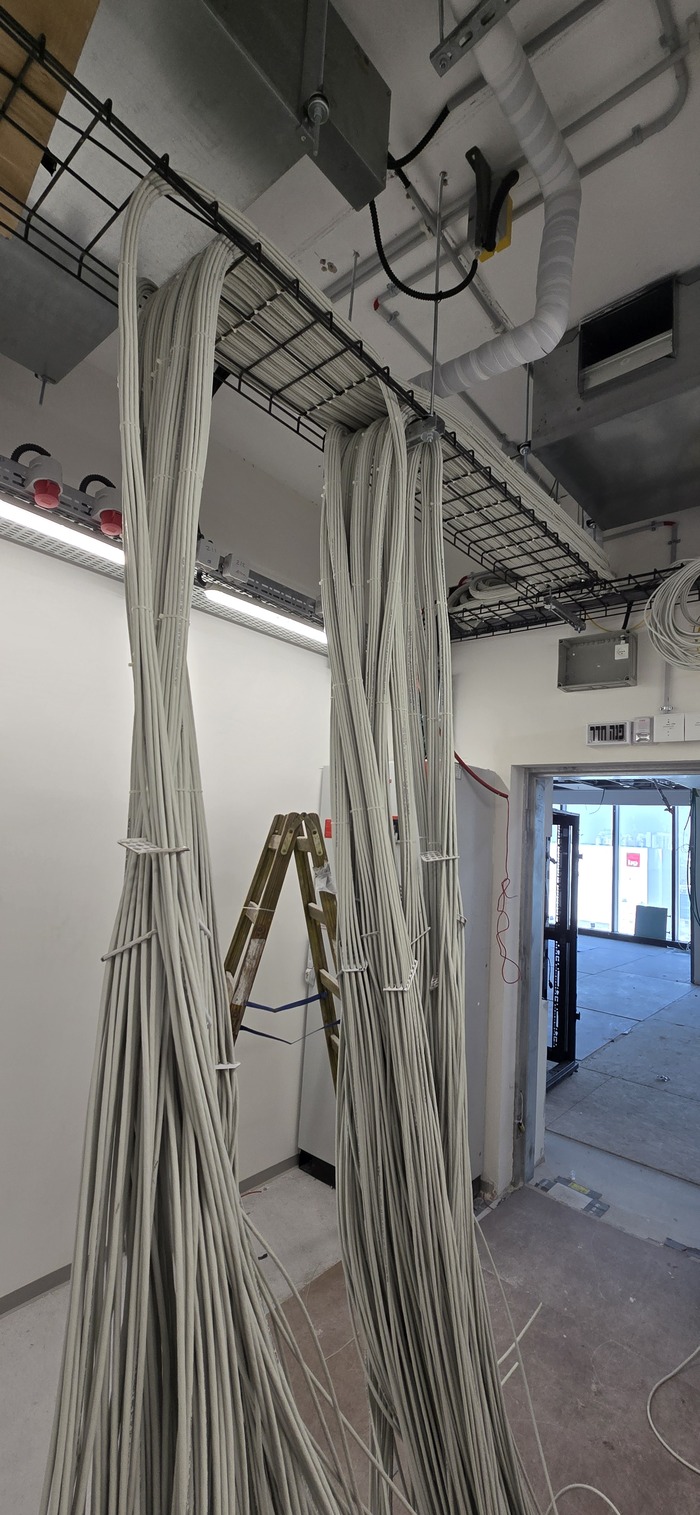

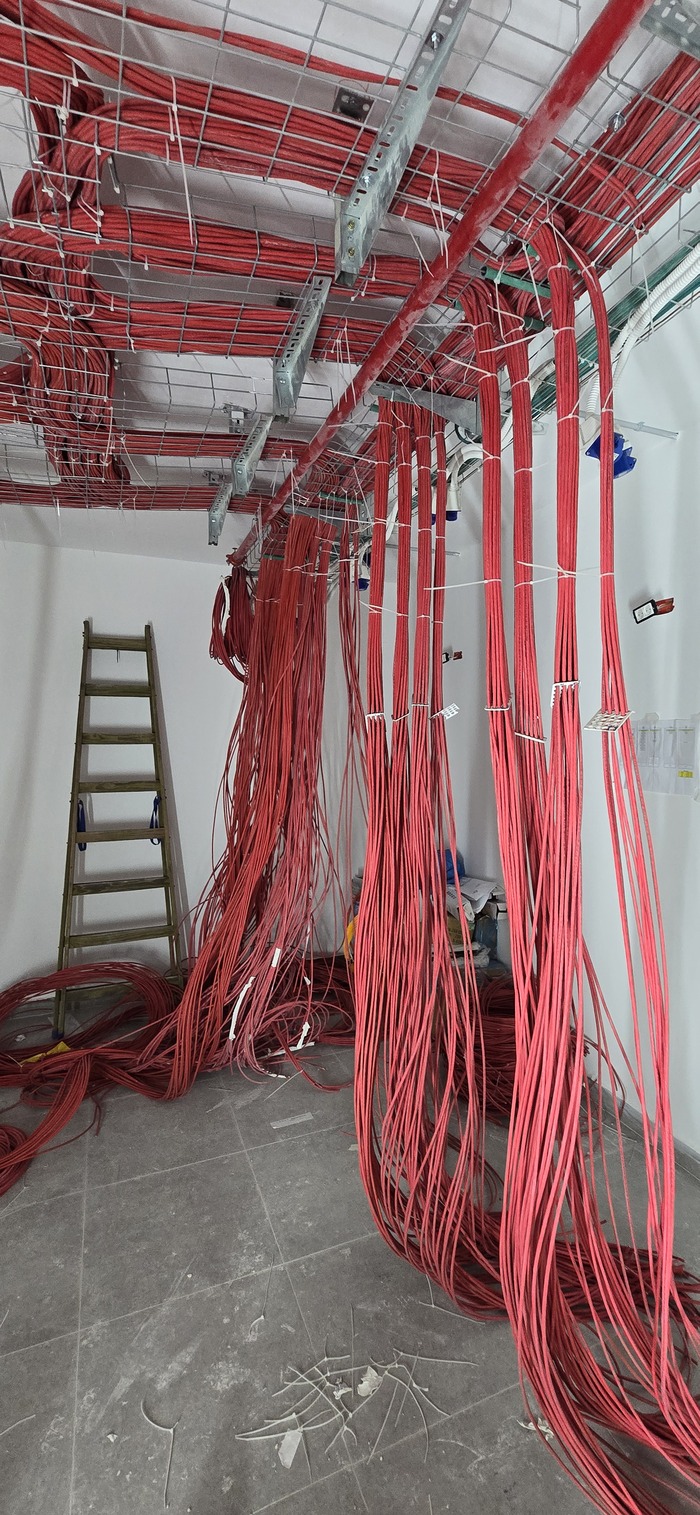

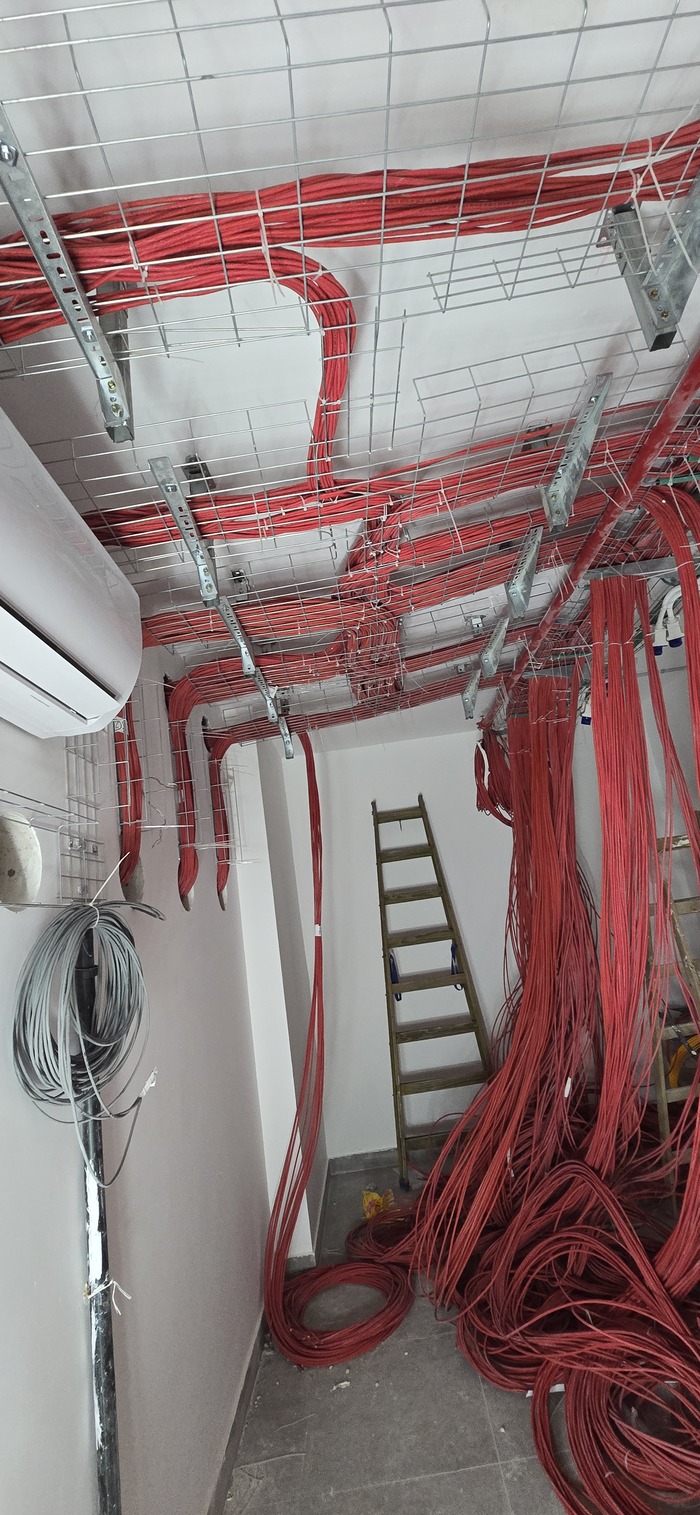

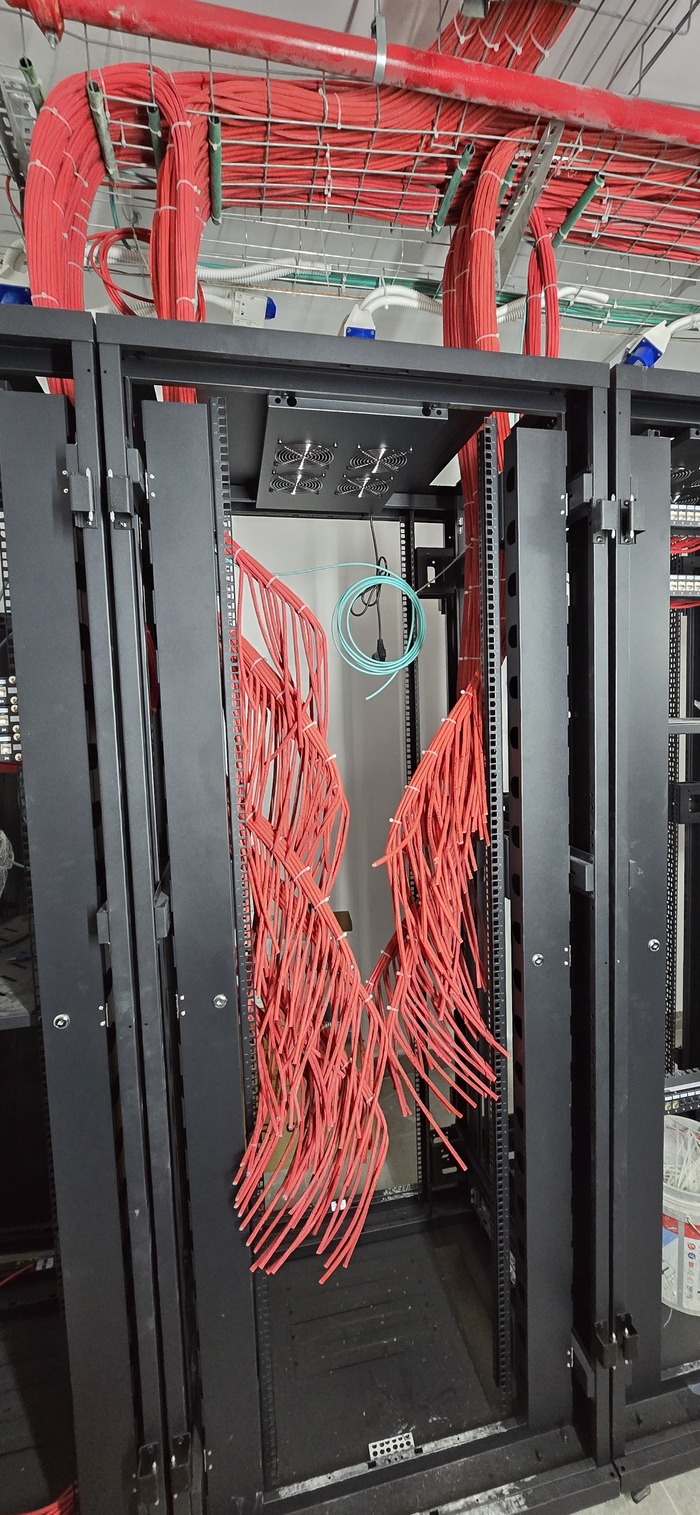

Всем привет. Как часто бывает получил проект после кого-то. Фоток с самого начала не сохранилось. За стенкой этой комнаты было очень много кабеля. И начали мы их заводить по 48 штук в одно отверстие. Которые потом будут заделываться герметично (но не нами).(потом покажу)
Далее разметил места под шкафы. Их будет 5 штук. Первый - все бэкбоны и все главное оборудование, второй - обычные точки, 3 - камеры и вайфай, 4 - мультимедиа, 5 - телефония. Начинаем собирать по типу и разводить по местам шкафов.

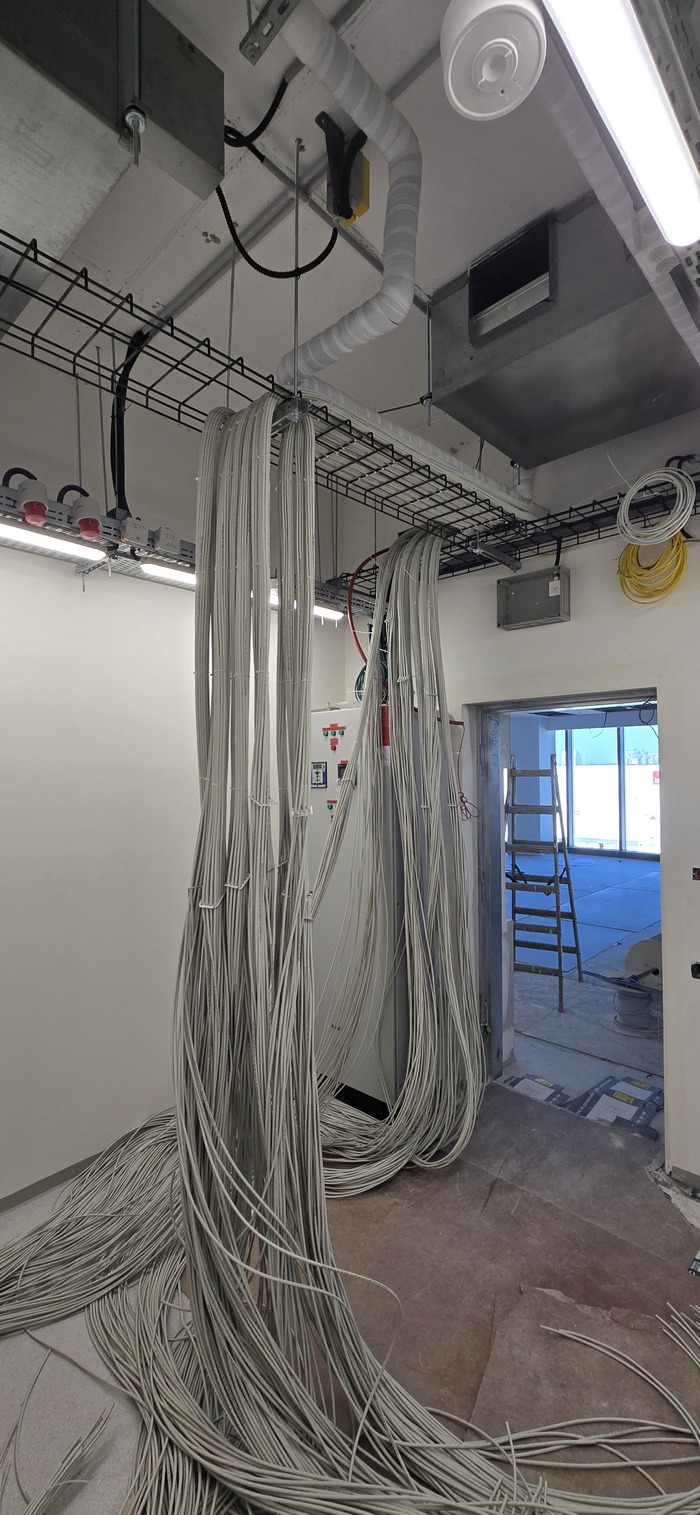

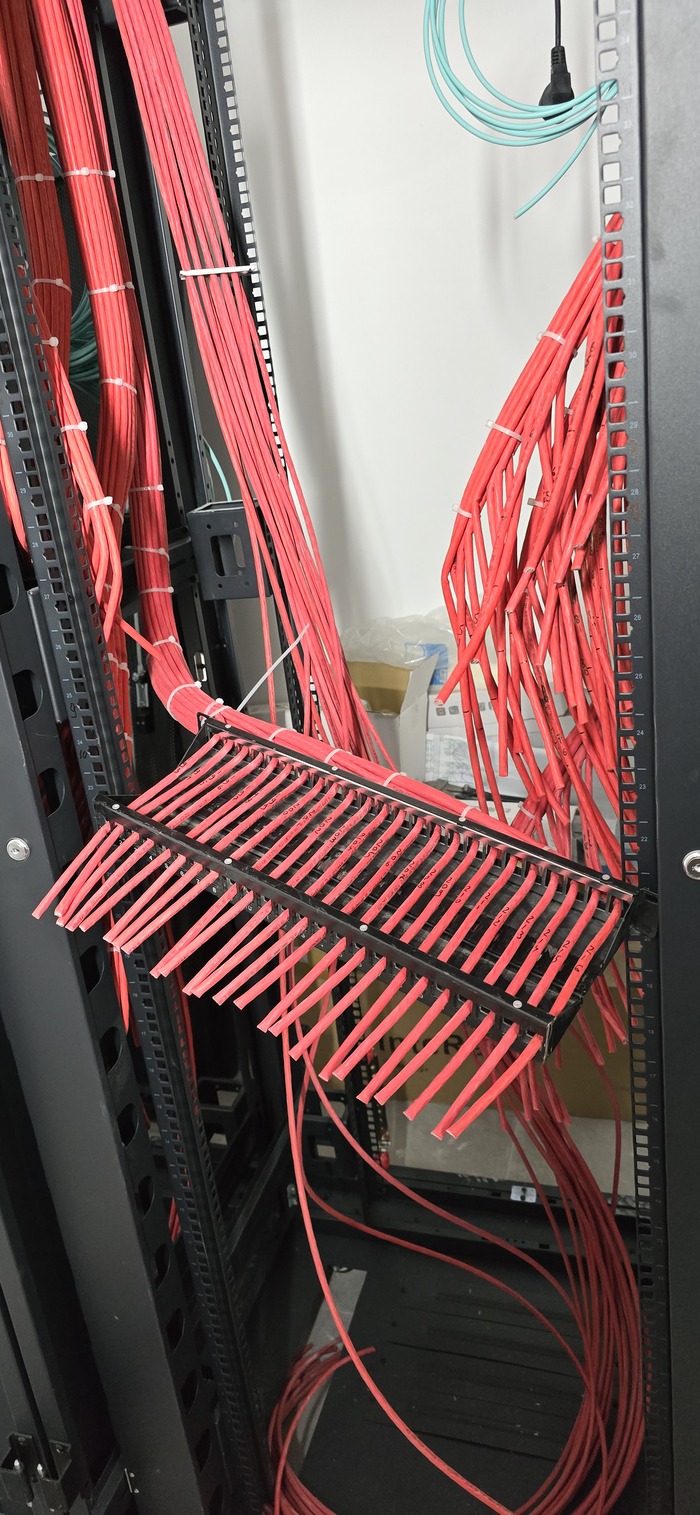

Далее у нас расчёски а их там 28 штук на все шкафы.

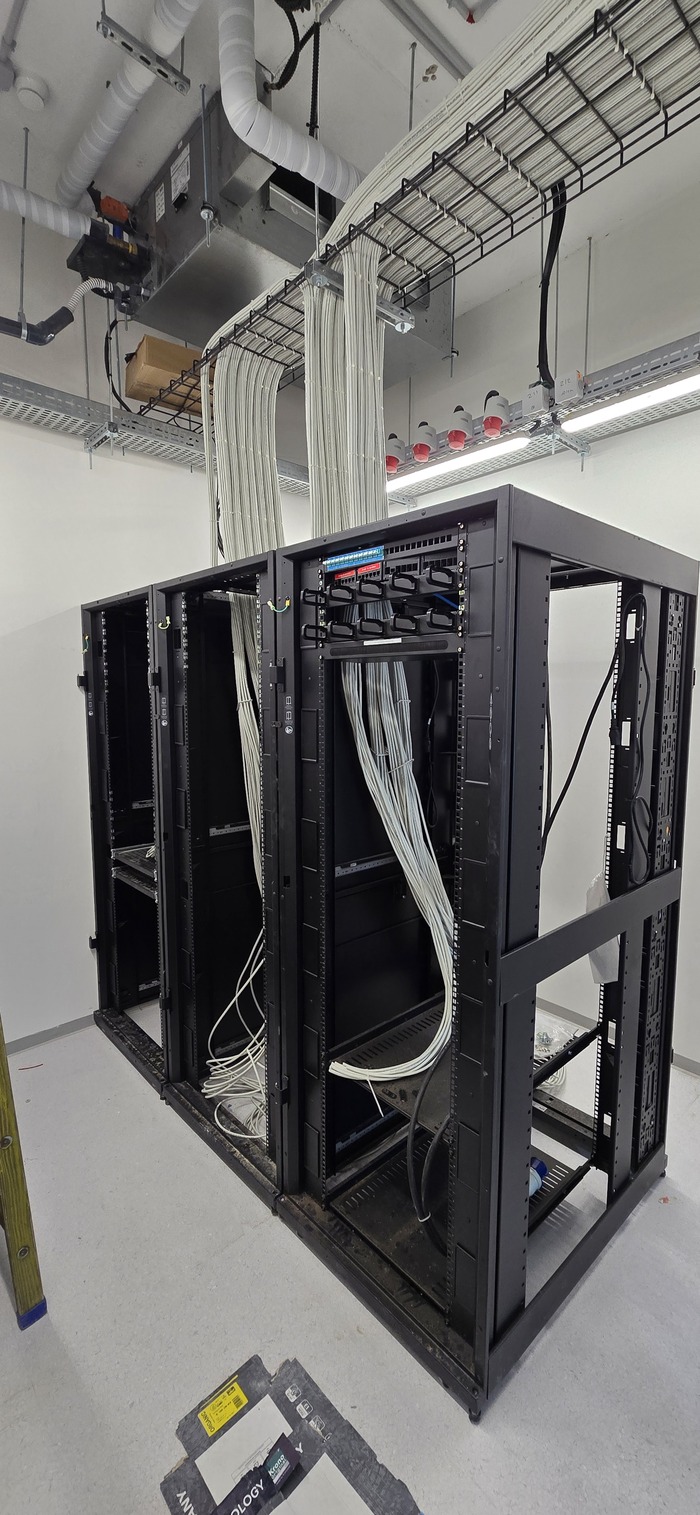

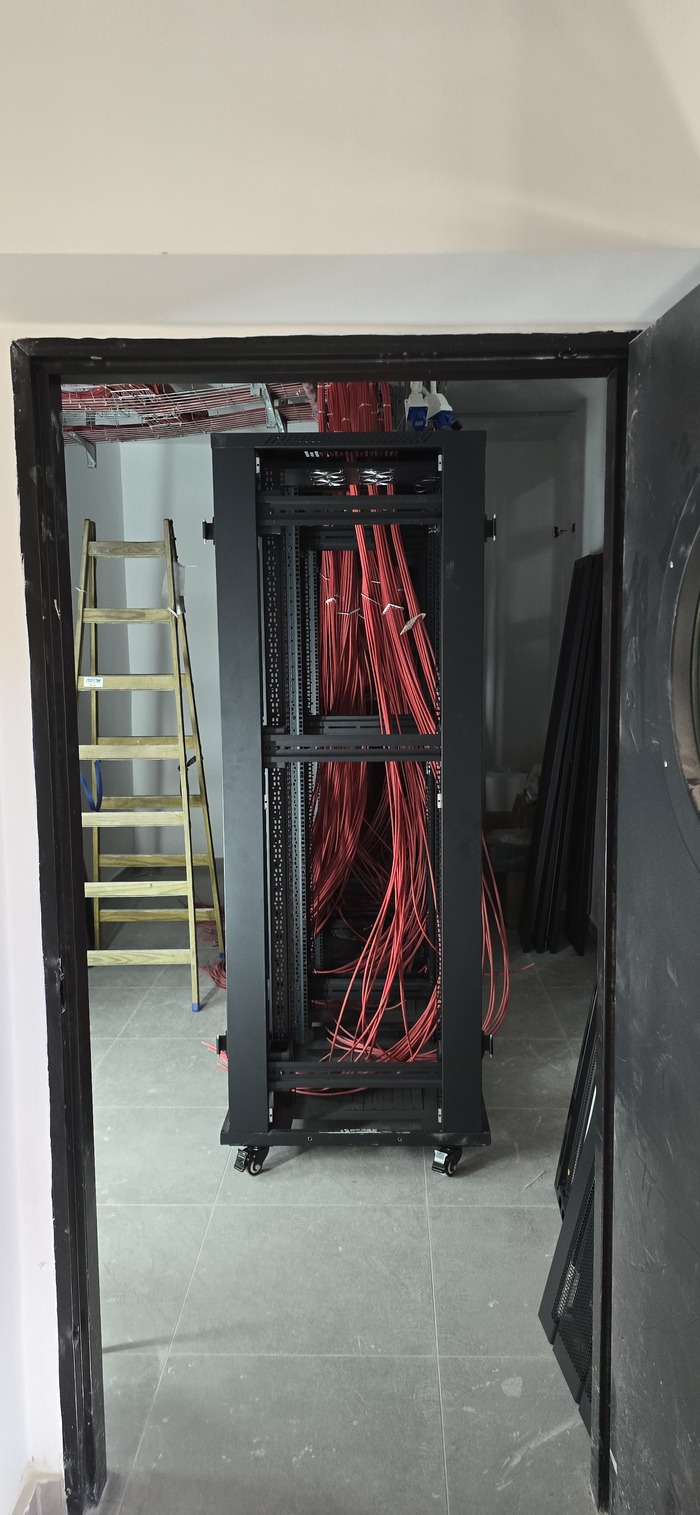

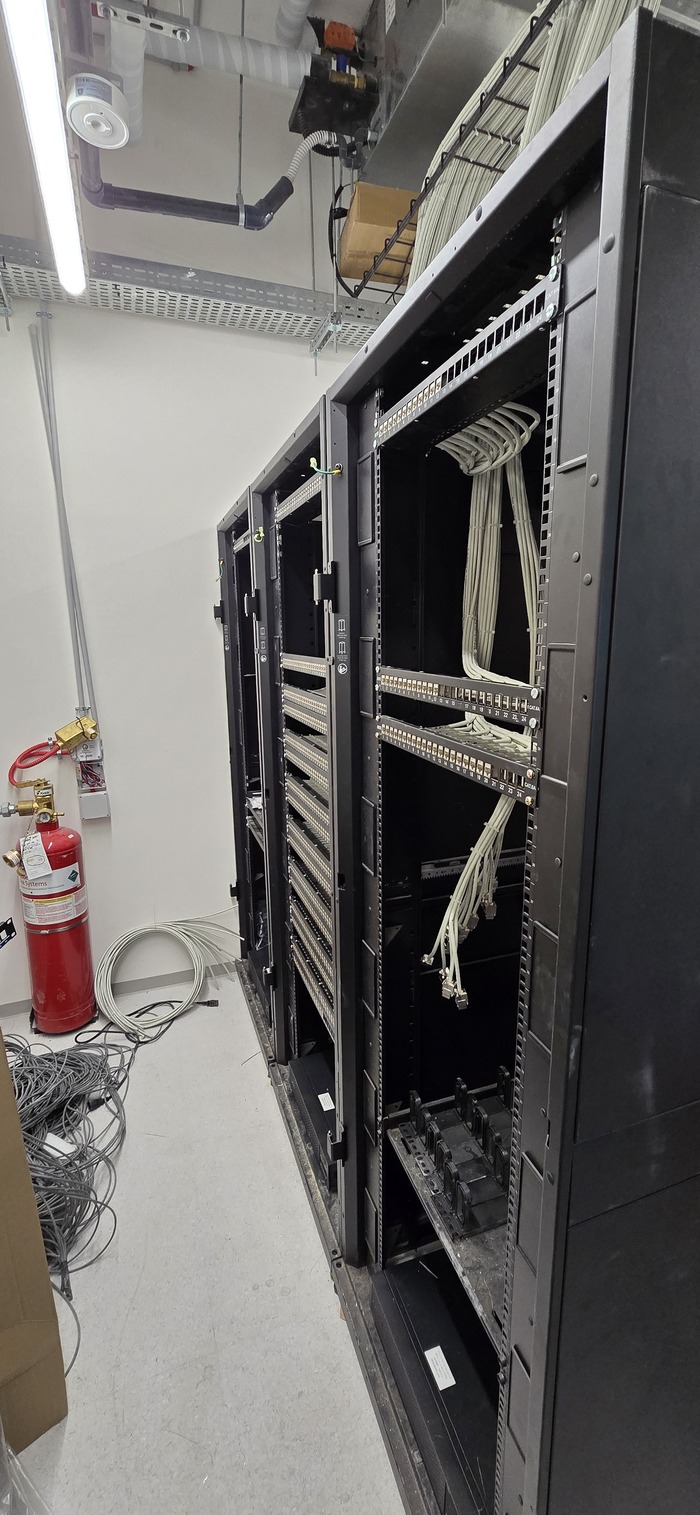

Пошли в ход шкафы...

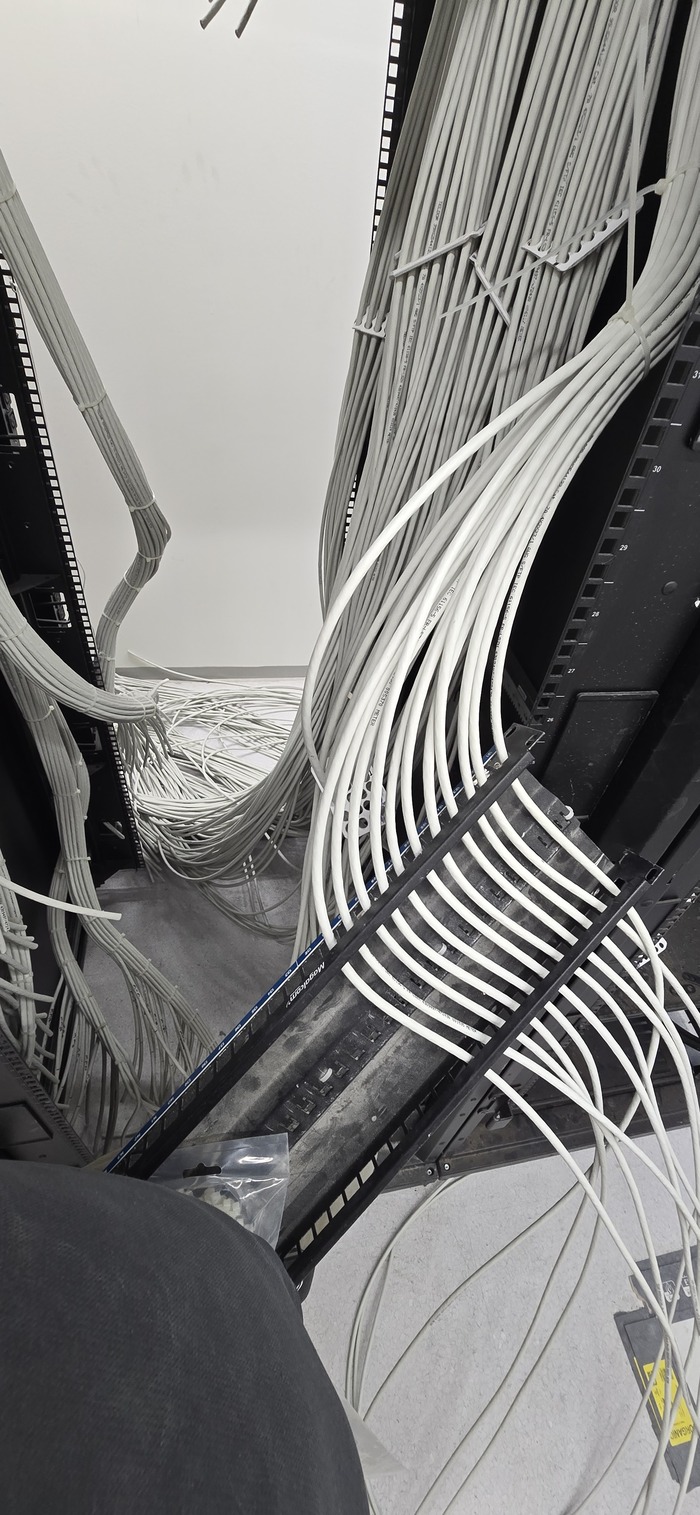

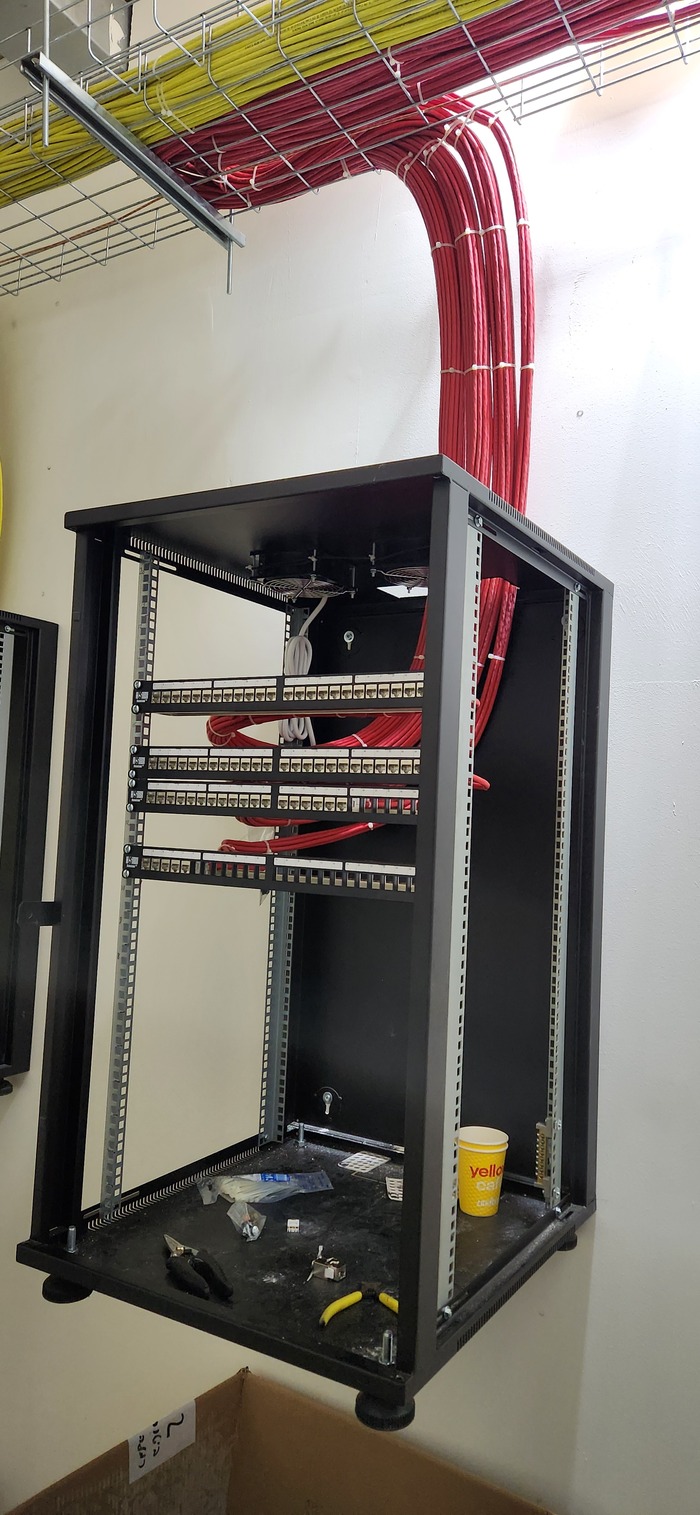

Формируем панели

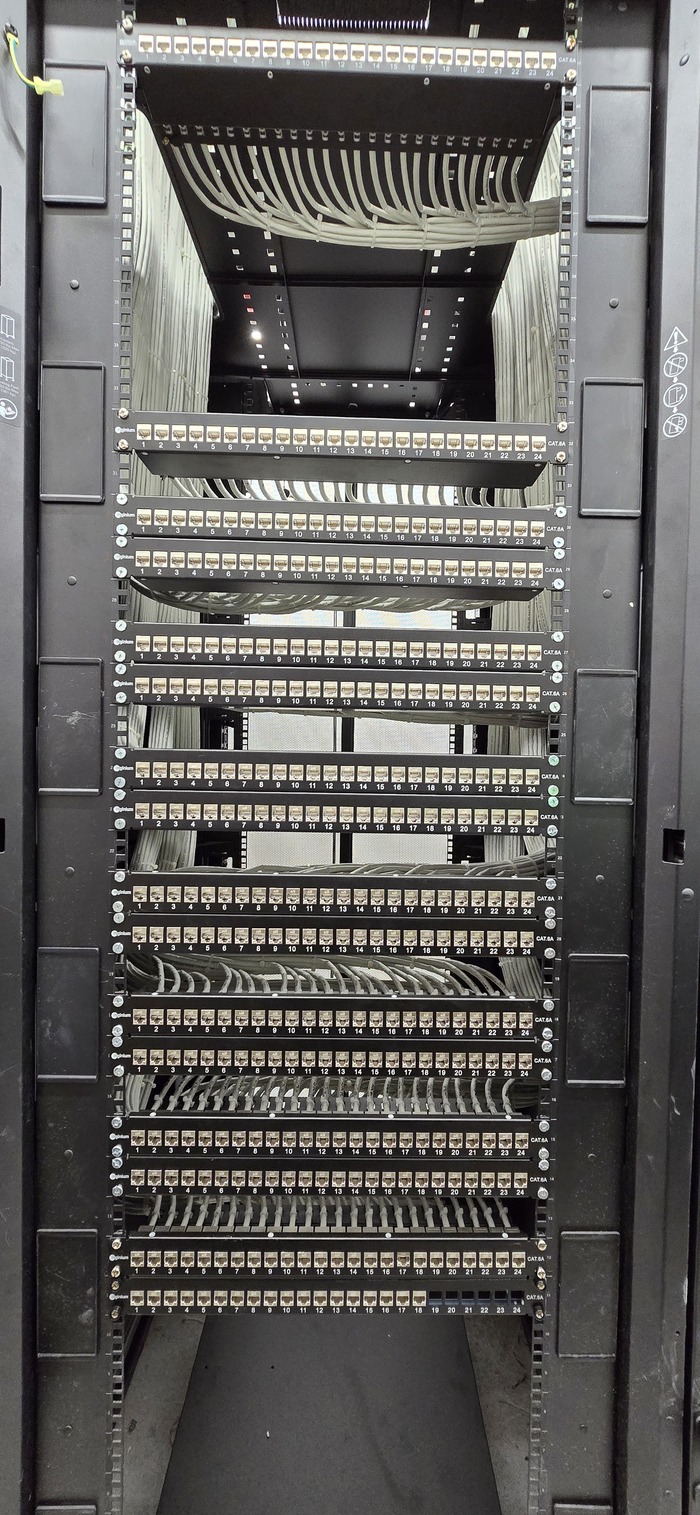

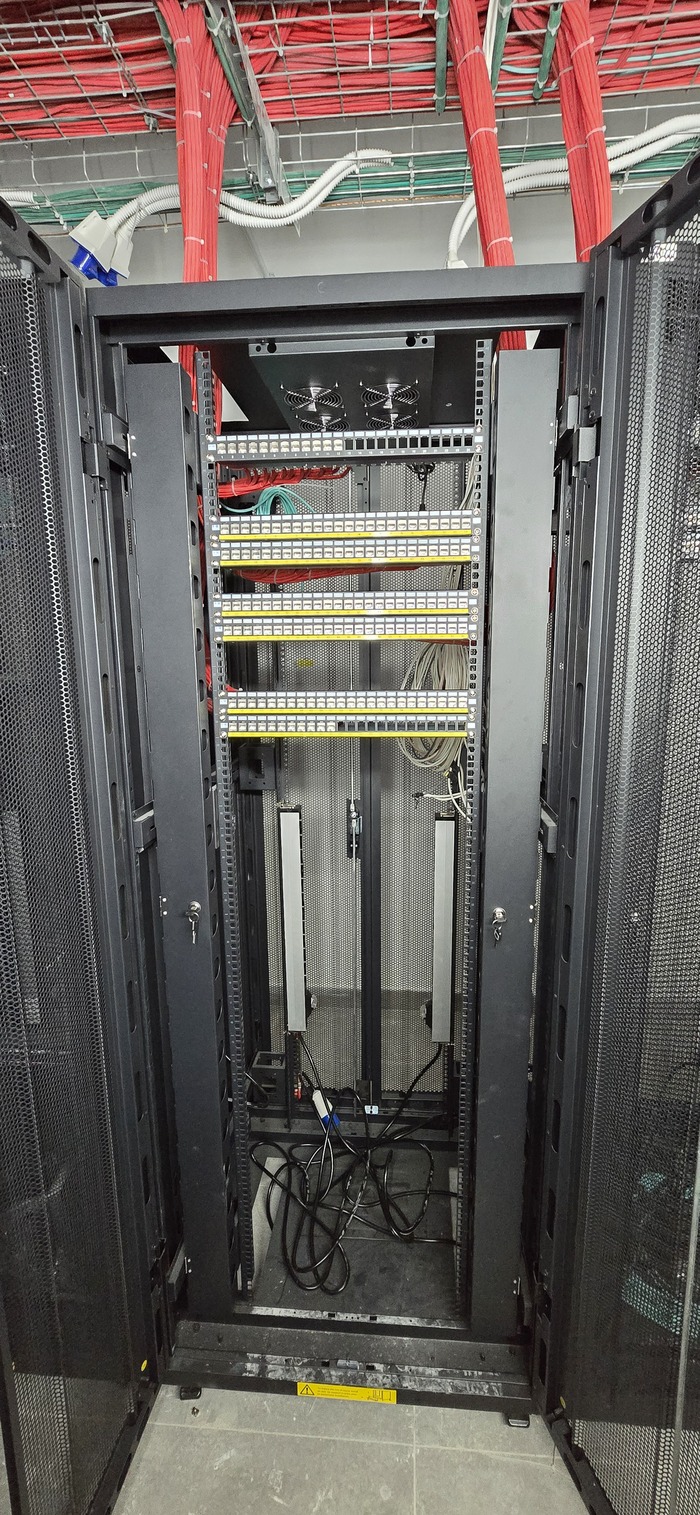

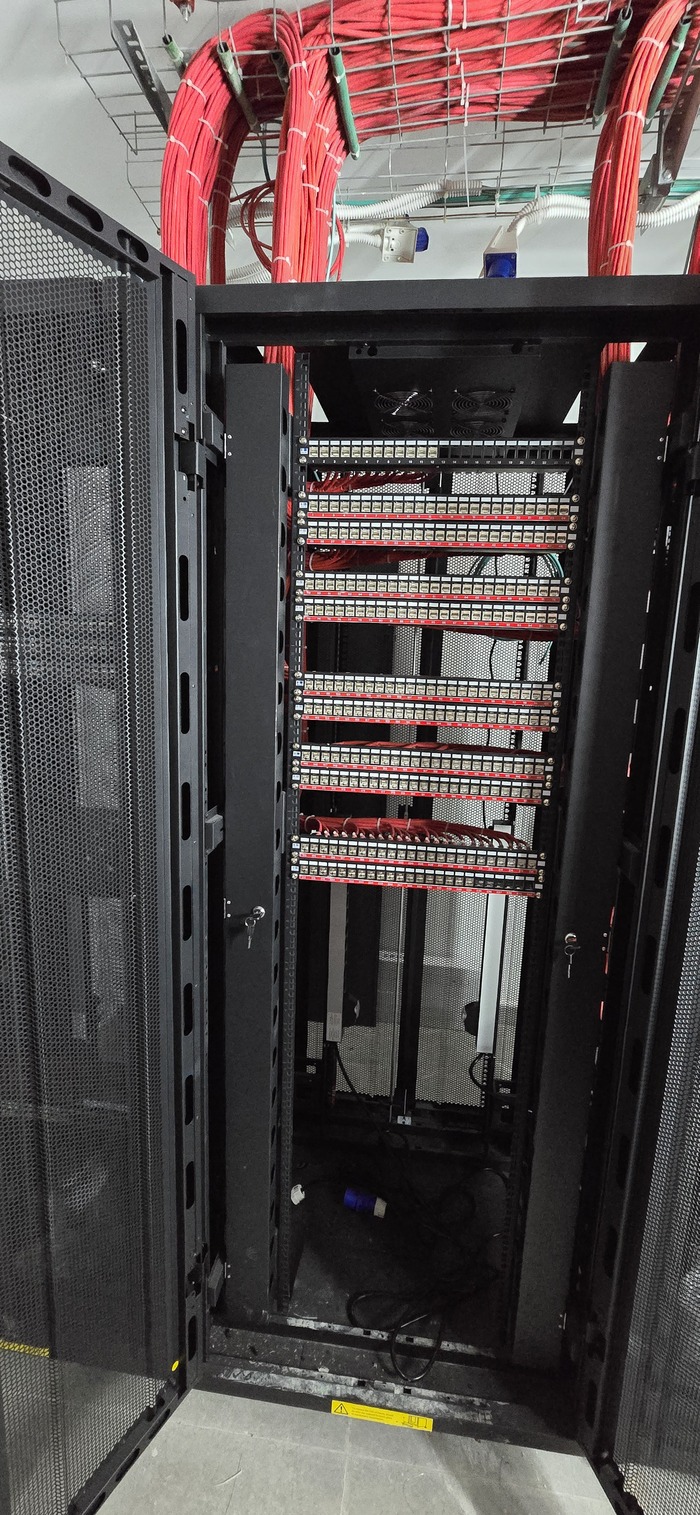

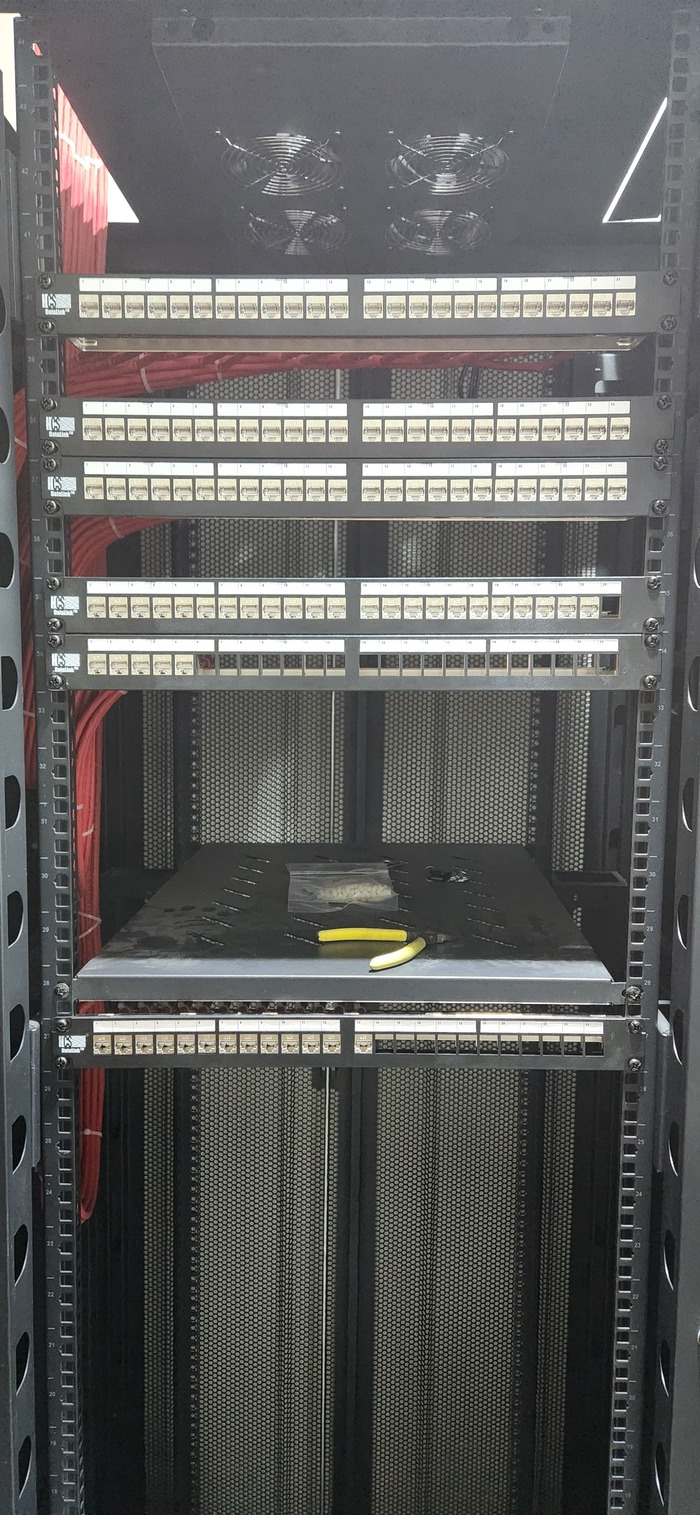

Ну и ставим коннекторы и панели.
Ну и заканчиваем...

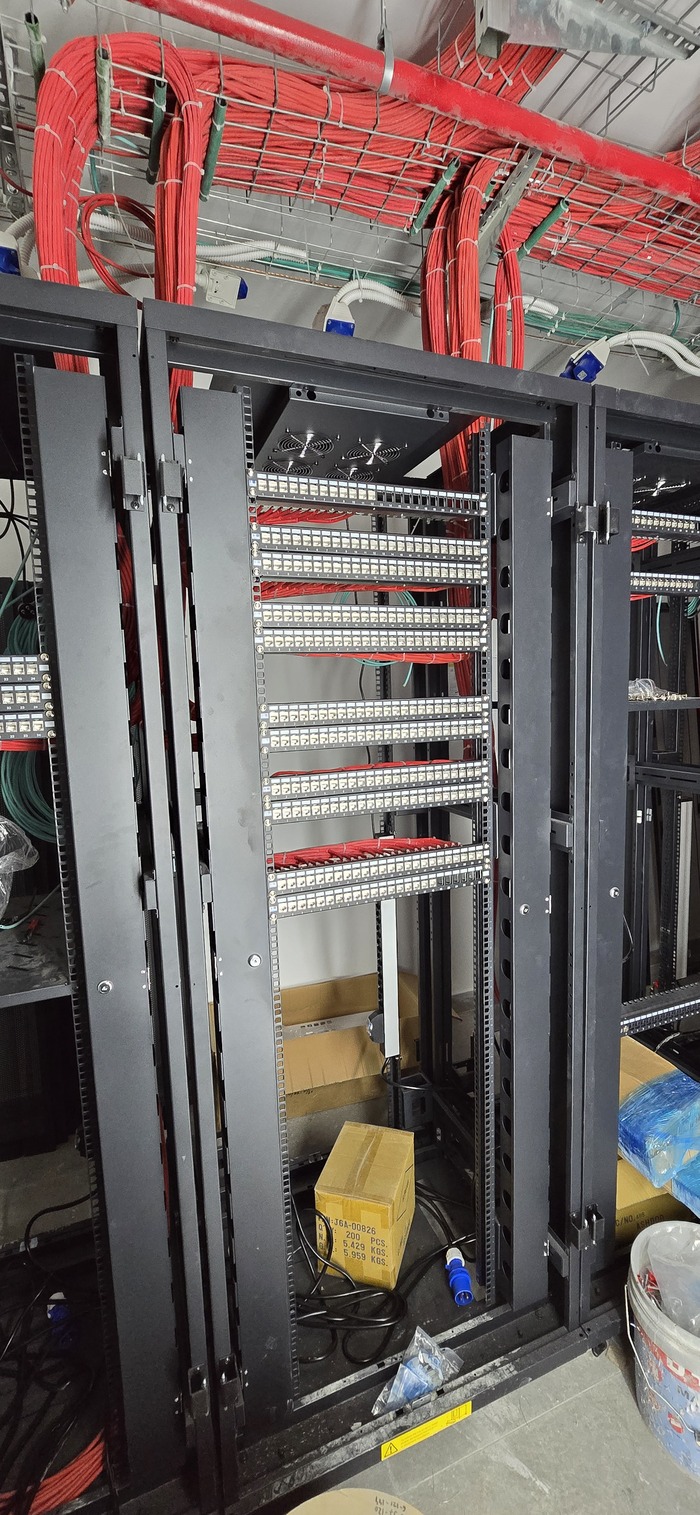

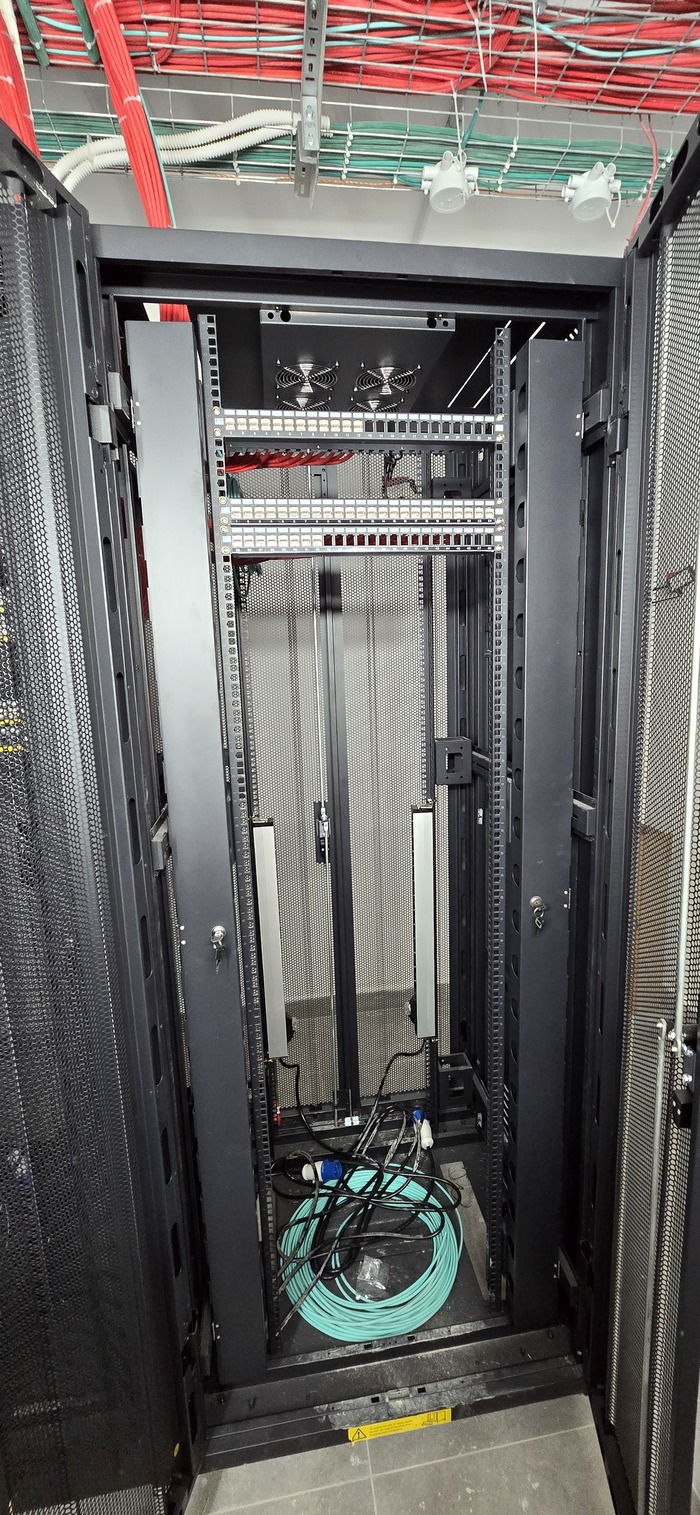

Финал

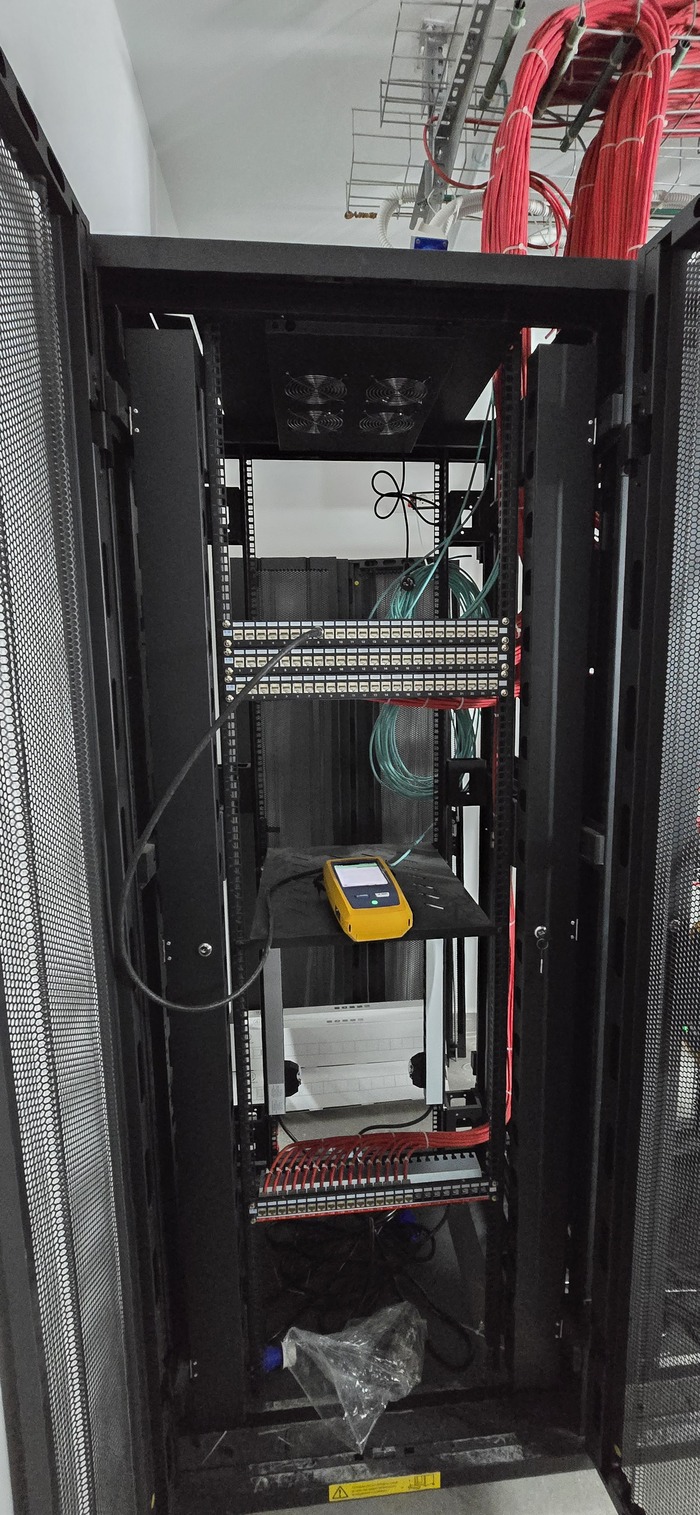

Ну и немного проверок...
Ну в итоге как-то так и вышло. Комната почти закончена. Спасибо за просмотр )) Всем пивка ))

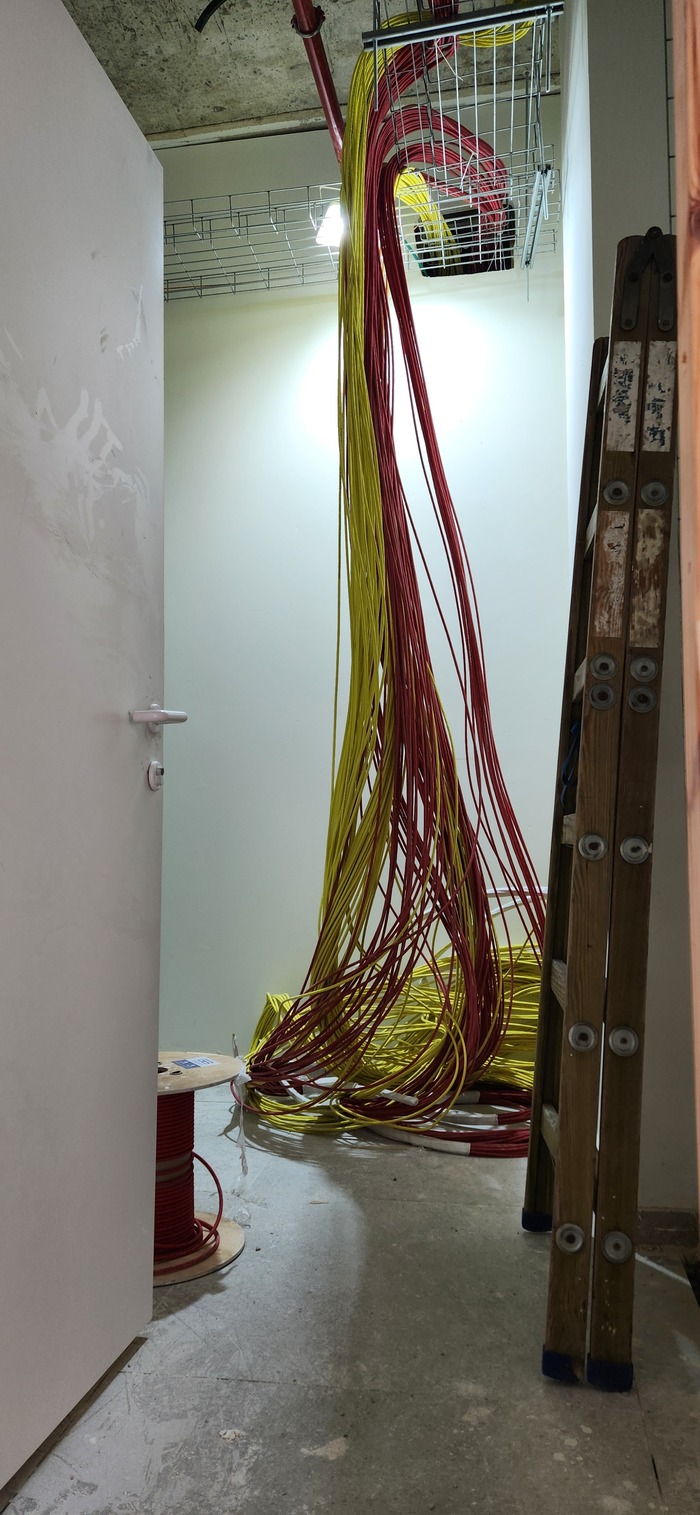

Здание на 7 этажей. Начали с первых четырёх не считая этаж нулевой. На каждом этаже точек по 150 и телефония и обычные точки. На данном этапе протянули 4 этажа. Шкафы закончили только на двух этажах. Жёлтый кабель кат 7а для телефонии. Красный всё остальное.
Дружище, я 20 лет в айти и как я тебя понимаю, каких только чудес на стройках и объектах не видел, особенно запомнились магазины Детский Мир, в которых делали всё по проекту, шаг влево вправо расстрел, положили более 4,5км слаботочки в одном из них......но самое главное во всех этих проектах, то, что левая рука не дружит с правой, такое впечатление что никто листы проекта друг на друга наложить и не пытался)) и никто не догадывается то подвесные лотки железные не могут пройти сквозь вентканал 300 на 300))) бедные ребята электрики когда увидели сколько пересечений с нашими лотками (заехали на объект на сутки раньше них и успели раскидать свои железяки) схватились за голову от перерасхода шпилек для подвеса, потому что пришлось опускаться ниже нас..... и таких чудес вокруг очень много!
По поводу закладной из подъезда, уууххххх как люто люблю когда есть что-то подобное, и не гофра а именно труба.....
Ситуация: запускаем точку Мегафона в ТЦ, в углу помещения стоит терминал самооплаты и сетевой шкаф наискосок-по диагонали через через весь магазин. Замечаем торчащий из пола аккуратный кусочек гофры....в проекте про это ноль, замечаем уже установленную розетку 220 без следов штробления наверх. Просим номер подрядчика кто клал электрику, на том конце довольный мужской голос заявляет что он не м*дак какой то и специально для нас из остатков гофры трассу заложил на всякий. И сказал где искать выход второго конца.......золото мужик, была отправлена денежка на пиво за экономию пары часов нашего времени)))так вот я к чему, из-за давления бетонной стяжки, гофра-особенно в местах поворотов "любит" сжиматься и прохождение кабеля затрудняется, а с трубой-особенно металопластом такого не бывает, и повороты плавнее и зацепов внутри нет.
Давеча прикупил себе домик в деревне, первым делом взялся за электрику чтобы не сгореть там к чертям...... И так как не одной прямой и хорошо гладкой стены там не наблюдается, решено было кидать в пластиковых электромонтажных трубах....какое же было было правильное решение...очень приятно работать и не так заметны изгибы стены, был бы кабель канал-были бы одни "волны", но не повторяйте мою ошибку и берите диаметр от 25 мм, ибо три кабеля (например два 3х2.5 и один 3х1.5) лезут в двадцатку уже намного хуже(((
Жесткая труба ПВХ для кабеля
Опять же для себя открыл дивный мир SketchUp (хоть и строитель по образованию и в Архи(Авто)кадах собаку съел и что только не рисовали и в 3D и нет) именно для электриков и слаботочников, подсчет длины кабеля на объект стало наилегчайшей задачей
Так же для себя открыл наборы-шаблоны для Visio для отрисовки щитов. Всё удобно быстро и понятно, особенно новичку в электрике.
Пример щита для домика в деревне, второй модуль ОИН-1 (деревня с частыми грозами), просто не было подходящего в шаблоне, есть косячок, кто найдет тот молодец))
Собранный
Всем спасибо за чтение, надеюсь не сильно скомкано, чукча не писатель.
Best regards
Пупсег)
P.S. Господа монтажники! чтобы не было пи**ежу-делай всё по чертежу)))
Хотите посмотреть, коллеги, на НАСТОЯЩУЮ подделку документов?
Это просто жесть, настоящая пушка! Вот оно, зачетное ценообразование!
Действие происходит следующим образом. Тело берет кабельный журнал, бухту кабеля и начинает нарезать куски от большего к меньшему. Нарезал самый длинный линк, обжал, прошел флюком. Далее обрезал 1 конец до длины следующего линка по ниспадающей, снова обжал и прошел флюком. И так далее до самого короткого линка.
Приводит это к следующим результатам (как пример):
Проваленный тест:
Выдержка из реального отчета (моего):
Данный тест показывает наводки между парами, которые выходят за установленные параметры стандартов CAT 6A. Приведены лишь скриншоты тех пар, которые имеют статус FAIL или PASS* (удовлетворительно). Параметры наводок со статусом PASS – не приведены, так как они удовлетворяют требованиям стандарта. Левое окно – сторона патч-панели, правое – сторона розетки. В графическом отображении приведена линия лимита параметров красным цветом – все что выходит за нее – является нарушением стандарта.
Таким образом, при вышеуказанном мошенничестве со сдачей и сертификацией флюком, заказчик получает криво и косо построенную сеть, работающую через жопу и построенную криворукими джамшутами за 2 копейки. Но по документам у него оказывается все в порядке и идеально.
