Пару слов о том, как строилась "карманная" SSTC
Привет, Пикабу.
Прошлый мой пост, в котором было только это фото, собрал комменты в духе "Маловато будет, пили длиннопост". =)
В общем, встречайте. Этот текст о том, как строилась маленькая, буквално 20 см в высоту, катушка Тесла.
Что это и с чем его едят?
По-сути, КТ - это игрушка, хотя некоторые их виды могут быть очень даже практичны. К таким я отношу музыкальные SSTC, звук которых ни с чем не спутать. В будущем буду строить такую, подключать к миди-клавиатуре и играть.
А эта может только зажигать лампы на расстоянии и давать высокое напряжение для различных высоковольтных опытов.
Но делал я её не поэтому. Я хотел посмотреть, как поведут себя напечатанные на 3д принтере детали в SSTC. Допустим, всеми узнаваемый тор.
Две половины напечатаны на принтере и склеены суперклеем. Тор - это верхняя обкладка развёрнутого конденсатора, потому он должен проводить электричество. Я обернул его алюминиевым скотчем для вентиляций
Алюминиевый скотч был надрезан таким образом, чтобы по центру он оставался одним куском, а по краям разрезы сформировали лепестки. После обклейки необходимо сгладить неровности и острые углы, иначе на них может появиться коронный разряд.
Основание, в которые укладывается первичная обмотка, тоже распечатано на принтере
Вообще, всё это добро печаталось долгих 6 часов, и это при скорости печати в 130%
Основание нужно, чтобы держать витки первичной обмотки в воздухе. Вот так
А чтобы всё это красиво намотать, пришлось печатать ещё и конус-кондуктор.
Но мотать первичку - это полбеды (особенно с 3д принтером).

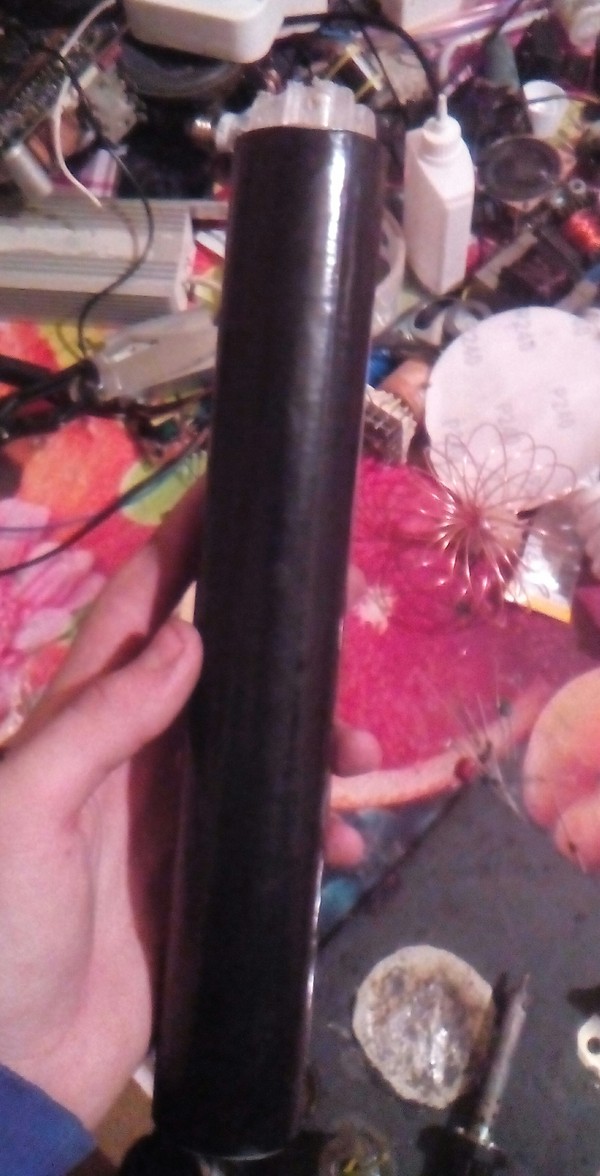

Всех обычно останавливает намотка вторичной обмотки. Она мотается на трубку тонким проводом, виток к витку. Тут нужно взять свой темп и аккуратно, без нервов, желательно на успокоительных и транквилизаторах, мотать..
Хотя мотать с шуруповёртом мне понравилось больше, чем в прошлый раз, когда я мотал катушку вручную наощупь, т.к. глазами я в тот момент смотрел аниме.
Чтобы закрепить витки и уменьшить вероятность пробоя высоким напряжением, катушку нужно покрыть несколькими слоями электроизоляционного лака.
Если мотать небольшую, настольную КТ, то намотка займёт от 3 до 10 минут, ничего сложного.
Чтобы красиво оформить свою катушку Тесла, я решил приспособить корпус от сгоревшего автомобильного преобразователи из 24 в 12 вольт.
Провода я спрятал прямо внутрь самой катушки, потому, чтобы завести их в корпус, пришлось прорезать в нём окно.
Само же основание я прикрутил на саморезы

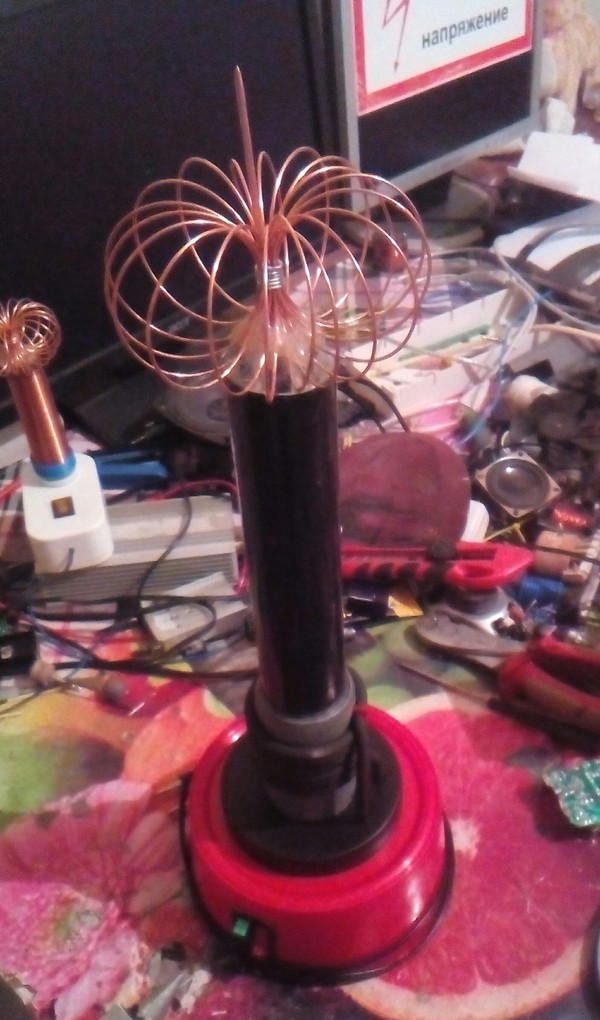

Да, вы уже видели это фото, но после сборки верхней части, должно выглядеть так.
Тор надевается сверху, причём у него должен быть контакт с концом обмотки. На фото виден провод от терминала и антенна, которая также находится внутри трубки катушки.
Схема простейшая - это Micro-SSTC Стива Варда. Причём схему я заметно упростил.
Сама плата крепится за транзистор к радиатору винтом через корпус. Тут стоит не забывать об изолирующих прокладках и термопасте.
Ещё немного техногурятины.

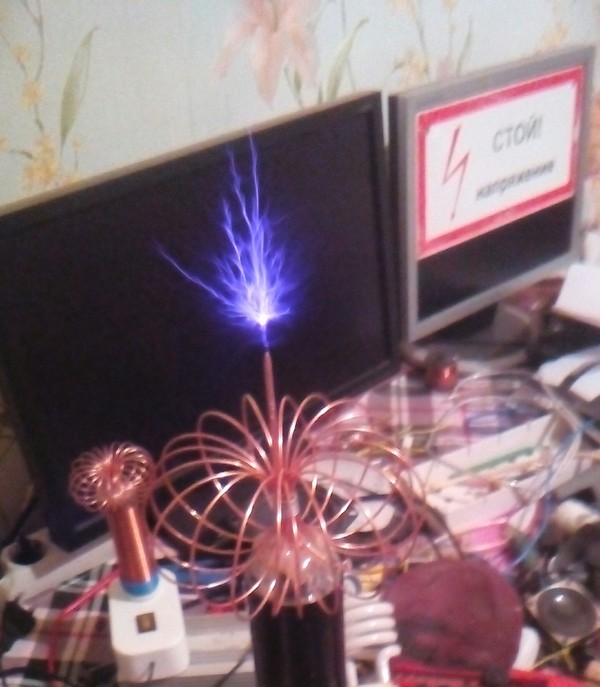

Ну, а так как я видеоблоггер, я не могу не поделиться своим видео. Там и демонстрация работы есть (хотя фото крупным планом я делал специально для Пикабу)
Ну, и ещё немного свеженьких фото, сделанных буквально полчаса назад.
Лампочка фонарика в поле катушки. На очень короткой выдержке, чтобы показать плазму внутри, потому так неярко.
В реальности она выглядит больше вот так
Но намного лучше и приятнее светятся газоразрядные индикаторы. Они светятся синим и оранжевым цветом, а внутри них куча тлеющих разрядов почти красного цвета.
Но снимать всё это очень трудно. Матрица начинает давать огромное количество шумов при приближении к КТ, но, тем не менее, фото позволяют оценить работу катушки.
На этом всё, спасибо за внимание.
