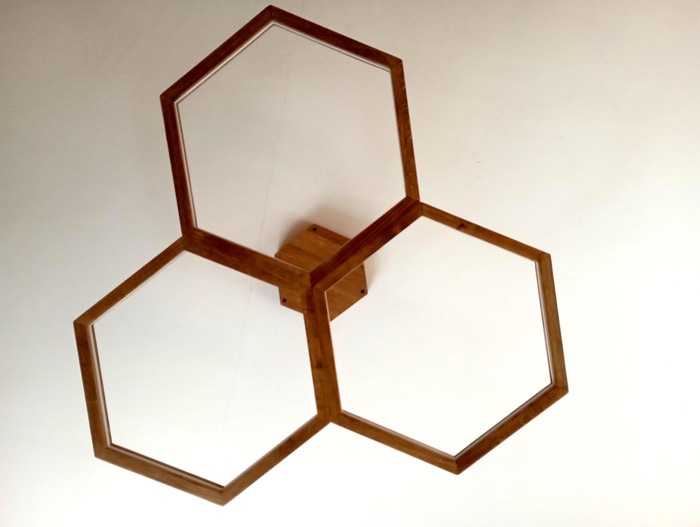

Намедни доделал новую люстру из дуба.

На глаза попались несколько несколько картинок светильников на пинтересте в стиле минимализм. Захотелось сделать подобное.

Данный экземпляр в меру крупный - 70х70см.

Делал я его из массива дуба.

Источник света - светодиодная лента в коробе с экраном.

Для лучшей освещенности комнаты в верхней части сот так же установлена светодиодная лента. Она дает мягкий равномерный свет поскольку светит в потолок.

Блок питания в подобные люстры не помещается и его приходится выносить в коробку на потолок.

Как принято говорить - статья для моих 300 подписчиков.

В предыдущем посте попросили написать подробно как я делал люстру кита.

Идею взял себе с пинтереста. Дуб в сухой в запасе был, взял самый большой по диаметру около 20 см.

Кусок бревна правда был короткий и поэтому кит получился толстенький, немного мультяшный и смешной.

Сам процесс изготовления, погнали.

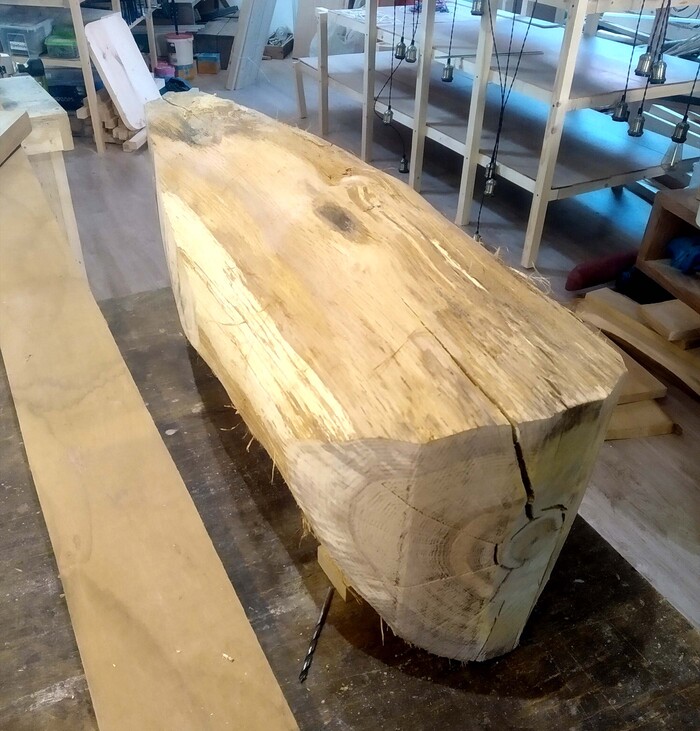

Снимаем кору с дуба.

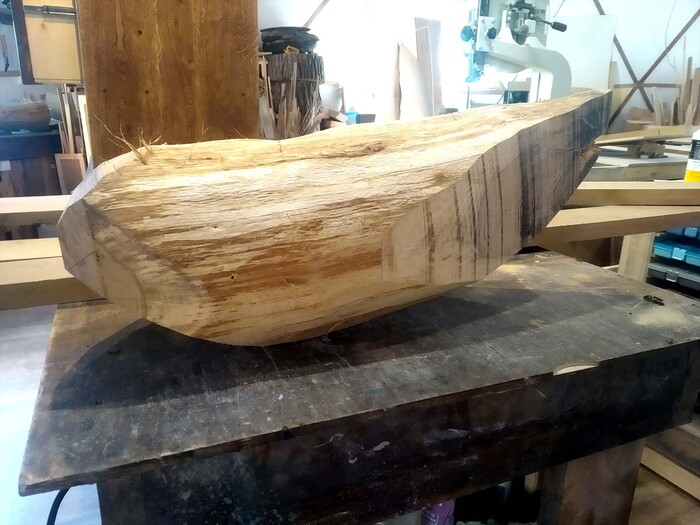

На ленточной пиле придаём форму кита - срезаем наклонными частями туловище около хвоста и около головы, при виде сверху делаем уже

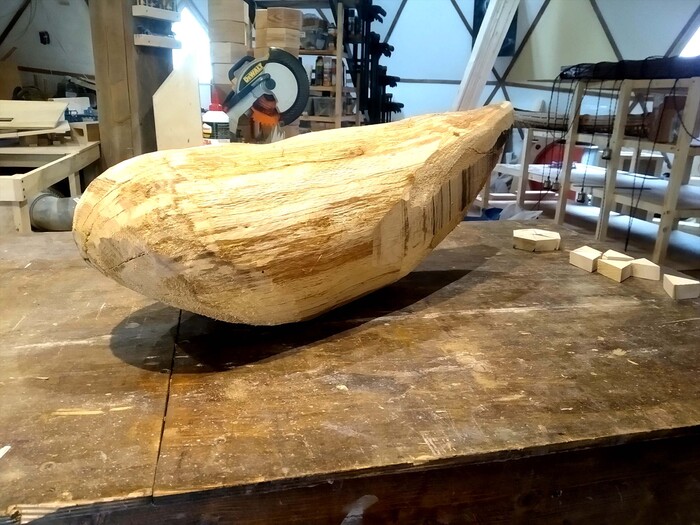

хвост и немного закруглённую голову. Делал всё на глаз без чертежа. Далее болгаркой с диском быстрорез скругляем все углы и придаём киту

обтекаемую форму. Опосля этого шлифуем на ленточной шлифмашинке и на орбиталке (на это ушло пару дней).

Далее заливаем трещины эпоксидной смолой, шлифуем, снова заливаем, снова шлифуем и так примерно 10-15 раз (не спеша около месяца).

Поверхность неровная и смола пытается вытекать из этих трещин.

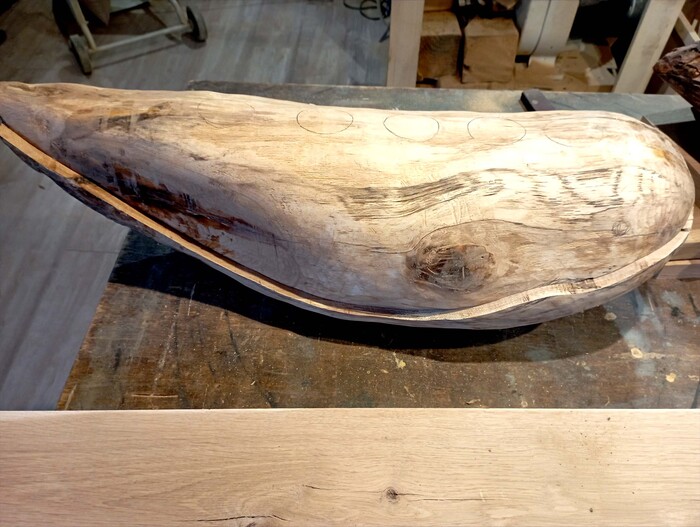

После этого окончательно шлифуем поверхность и пилим заготовку вдоль на две детали.

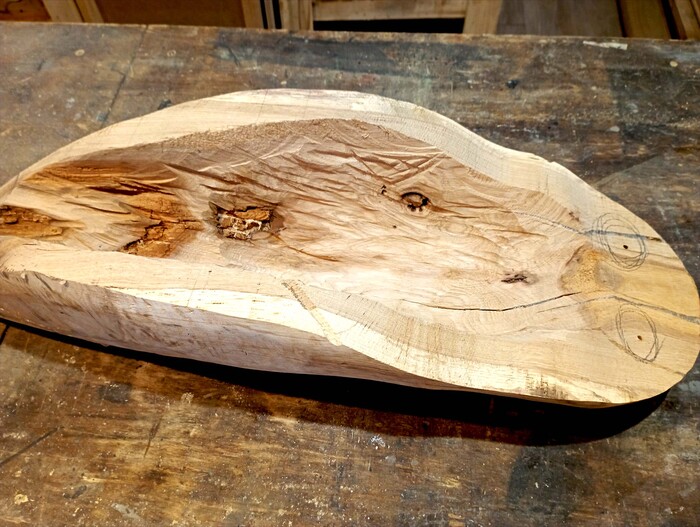

Выбираем все внутренности болгаркой с быстрорезом для размещения ламп и электрики.

Работать болгаркой немного стрёмно но можно. Большой недостаток то что стружка достаточно крупная и ощутимо бьёт по рукам.

Внутри получаем большую полость. Стенки стараемся сделать 15-20 мм.

Заготовки скрепляем саморезами сверху вниз чтобы их не было видно.

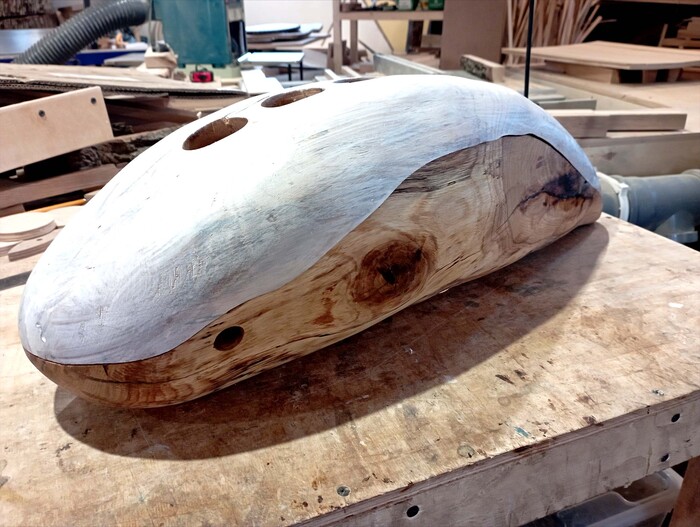

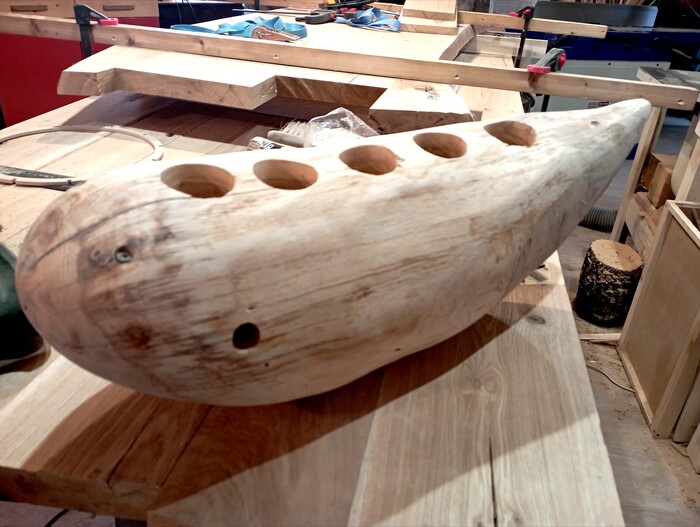

Размечаем место под лампы и коронкой 50мм сверлим сквозные отверстие.

На голове сверлим отверстие 20мм для глаз.

Снаружи лампы оформляем как иллюминаторы - для этого ставим кольца из фанеры на медные гвоздики. Красим их бронзовой краской.

Лампы ставим внутрь и поджимаем их пластиковыми лепестками .

Внутри размещаем 10 потолочных спотов GU5.3 , блок управления люстрой на 3 режима с пультом и блок питания на 12 В для светодиодов.

Потолочный провод подсоединяем на клеммы вся остальная проводка пайкой с хорошей изоляцией.

Хвост и плавники срисовываем с фотографии кита, чертим их в Кореле и вырезаем на ЧПУ из дуба 5…8мм.

Устанавливаем их на медные трубки чтобы во время транспортировки можно было их снять.

Глаза делаем из стекла диаметром 20 мм, оформляем так же как иллюминаторы и ставим светодиоды на некотором удалении чтобы был красивый сфокусированный луч на стену. Стёкла брал на AliExpress можно найти по слову кабошон. Это недорогие стекляшки для каких-то брелков или поделок. Очень удобно их использовать как иллюминаторы в кораблях/ подводных лодках и других изделиях.

Домики сверху делаем из дуба. Напиливаем кубики и треугольники для крыш, в стенках сверлим дырки под окна и внутри каждого домика ставим светодиод.

Рамы и двери из тончайших реек меньше спички. Хотел сделать на ЧПУ но в результате подумал что возьни будет больше чем сделать это вручную. Все домики и маяк снимаются на время транспортировки. Домики размещаем между лампами на свободные места, на корпусе закрепляем на обычные шканты без клея.

Подвешиваем изделие на тросиках и покрываем маслом в два слоя. Верхнюю часть покрываем морилкой а нижнюю белым маслом. Немного циклюем чтобы придать состаренный вид и чтобы пузо было полосатым и напоминало кита.

Минимальный набор инструмента:

Ножовка / сабельная пила (придать форму, пилить вдоль).

Болгарка с быстрорезом / диск с 3 зубьями (придать форму, выбрать внутри пространство для ламп)

Болгарка с лепестковым диском (скруглить форму, шлифовать плоским диском).

Лобзик (плавники и хвост).

Дрель (сверлить коронкой отверстия под лампы).

Паяльник (вся электрика).

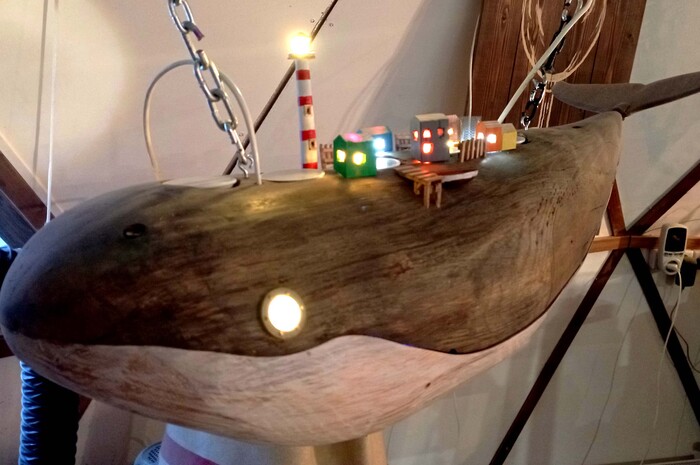

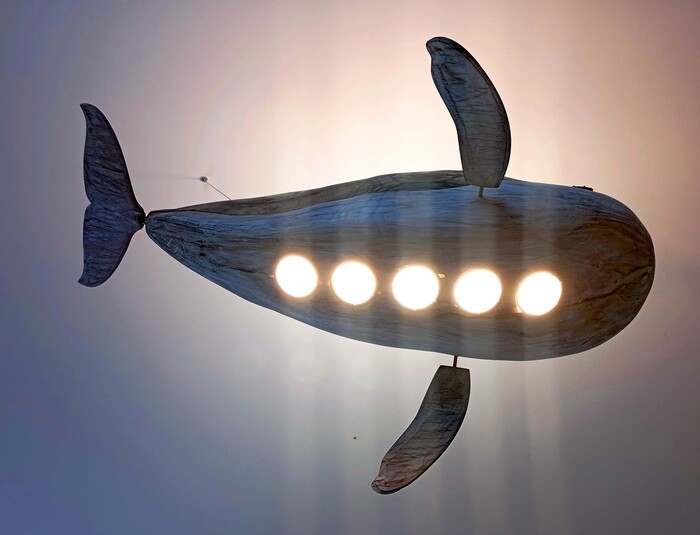

Длина кита 80см с хвостом, диаметр 20см, 10 ламп, 3 режима работы и пульт управления.

Для транспортировки плавники, хвост и домики снимаются.

P.S.

Что можно улучшить или упростить.

Поскольку это второе изделие по такой технологии можно написать несколько комментариев.

Бревно 20…22см в диаметре сохнет 3…4 года иначе разорвет на части в сухом воздухе квартиры.

Форму удобно придавать на ленточке, потом болгаркой с быстрорезом, потом разными шлифмашинками. Обойти и упростить этот процесс практически нельзя.

Пилить вдоль удобно на ленточной пиле, чтобы заготовка не раскачивалась и полотно не заклинило приклеиваем снизу подставки так как круглую яйцевидную форму удержать трудно.

Внутри выбираем болгаркой быстрорезом, на мой взгляд это самый простой вариант. Фрезером / стамесками и другими инструментами сделать это труднее.

Эпоксидку лучше заливать когда придана форма изделия так как трещин будет меньше и расход эпоксидки также меньше.

На кривой поверхности чтобы эпоксидка не растекалась можно частично подклеивать трещины скотчем с герметиком и заливать туда эпоксидку как в ёмкость. Но заливать всё равно придётся много раз и с разных сторон.

Если делать люстру под стимпанк можно украсить её металлом и по бортам добавить иллюминаторы. Но тогда зверюга будет похоже ни на зверюгу а на подводную лодку или батискаф.

На первом режиме нужно было оставить одну/две лампы в потолок для слабого вечернего освещения (лампы вниз заметно бьют по глазам при работе за ноутом).

Третий режим (ночник) можно сделать помощнее (хотя бы 6 светодиодов из ленты 3528, обычные круглые сигнальные светодиоды в домиках слишком слабые.

Если аудитории будет интересно, напишу как изготавливал.

Изредка у меня заказывают необычные вещи, и эта одна из них.

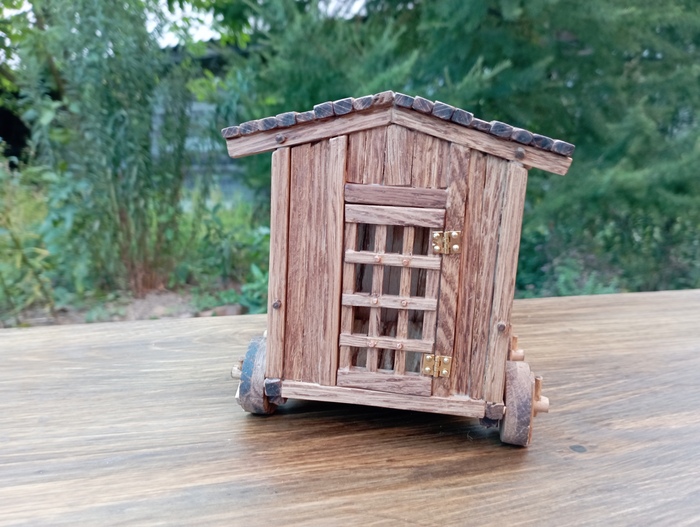

В начале осени прислали несколько картинок клетки - повозки и попросили сделать модель.

Материал дуб + медь.

Габариты ~ 18см в длину

Колеса вращаются.

Дверь открывается.

После постоянных полок, тумбочек, кроватей и шкафов делать было интересно несмотря на обилие мелких деталей.

P.S. Чертеж потерялся но фото в процессе изготовления остались.

P.P.S. Горизонт завален.

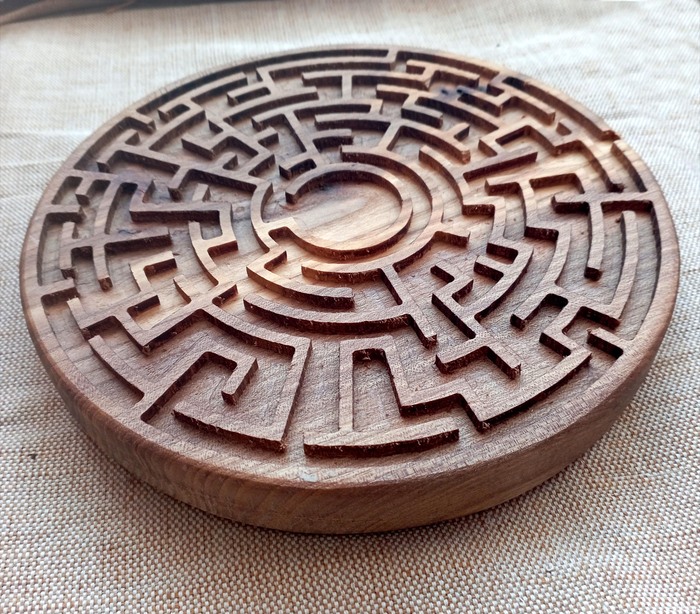

В свободное время от работы осваиваю ЧПУ фрезер и намедни решил изготовить лабиринт из дерева.

Для пробы взял карагач 25 см шириной, выровнял на фуганке и отшлифовал.

Программку по построению лабиринта нашёл в интернете.

Сгенерировал небольшой круглый лабиринт и сохранил в pdf. Для того чтобы фреза выбирала дорожки и оставила перегородки решил инвертировать его в фотошопе и потом трассировать в кореле. Если кто-то знает более простой вариант-напишите в комментариях.

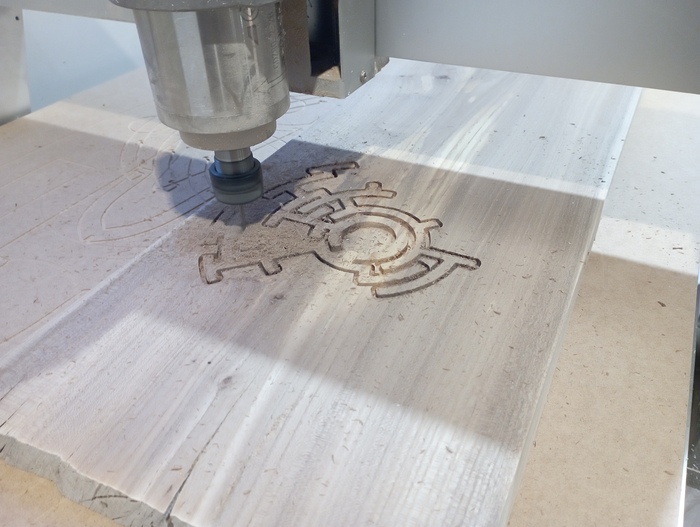

Вектор кидаем в арткам, задаём глубину фрезерования в 5 мм и сохраняем G-код для станка.Через 30 минут лабиринт почти готов.Вначале сделал черновик из пенопласта на большой скорости, потом взялся за дерево.

По периметру прошёл закруглённый фрезой уже вручную.

Поверхность немножко шлифанул и покрыл маслом в два слоя.

P.S. В целом получилось так как и задумывал но карагач для этих целей использовать сомнительно. Дерево достаточно мягкое и при фрезеровании в дорожках лабиринта остаётся небольшая бахрома (убирается потом дремелем).

Для следующих опытов будет использоваться ясень и дуб.
