Корпус для настольных часов Алекса гайвера.

Ссылка на архив с исходниками :

https://disk.yandex.ru/d/1UFoxUPzRR4BQA

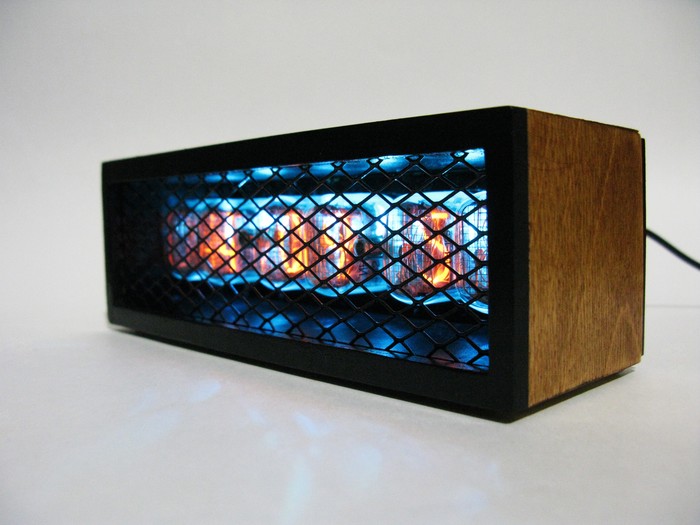

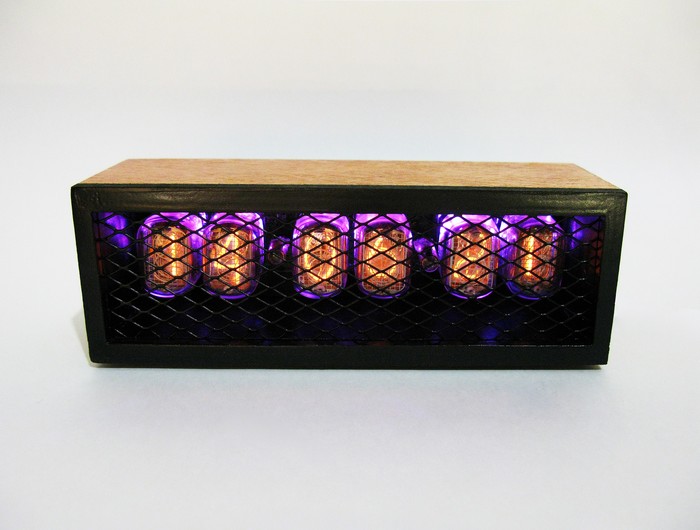

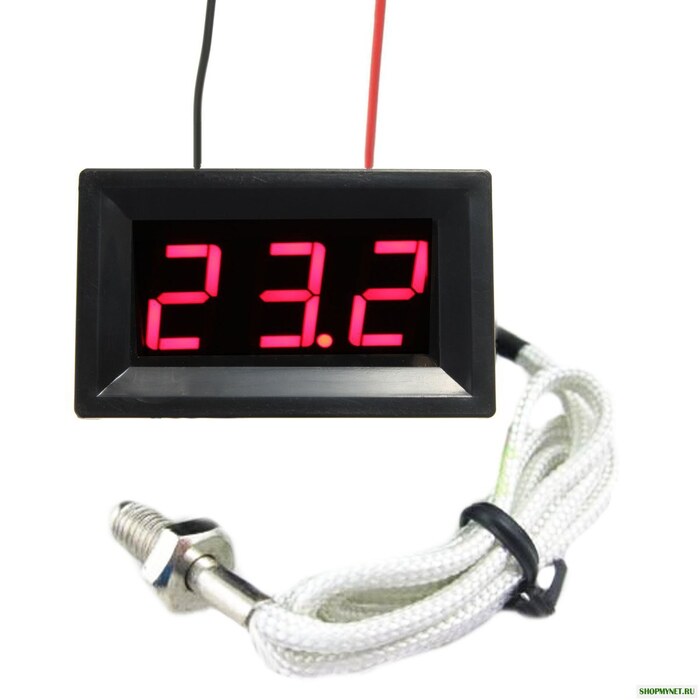

Есть желание сделать термометр на таких индикаторах, но нет желания связываться с программированием. Как вариант переделать примерно такой вариант

Есть ли какая-то готовая микросхема, которая преобразует код 7-сегментного индикатора в требуемый?

Захотел я сделать красивый и необычный подарок семейной паре на их "тридцателетия" (они с разлетом в несколько дней родились). Обоим нравятся часы на ГРИ, а вот мужская половина зависает еще и в дотку. Буквально за неделю до их юбилеев я закончил свои часики с лого STAR WARS и R2D2 на боковушках. Осталось дело за малым - переиначить оформление под любимую игру товарища.

Первое, что надо было сделать, поменять дизайн крышки и боков. Геометрия корпуса - просто коробочка шип-паз с отверстиями для крепежа  платы с часами внутри и всякими отверстиями под питалово и кнопки. Она осталась прежней, только убрал очевидные косяки, выявленные на прошлой итерации.

Нашел вектор лого игры и дорисовал оригинальным шрифтом надпись "DOTA 2". Нашел векторы сигнатурочек товарища и все это добавил на необходимые плашки в dxf файле. С векторами персонажей пришлось помаяться - в качестве лого их нигде нет, только арты аутентичные. Но пара часов обведения в векторных пакетах для рисования и вуаля - все готово. На лазере выполнил резку и гравировку.

На фото сложенные вместе плашки корпуса.

Далее следовало залить эпоксидку в верхнюю плашку.  Для колоризации я подобрал прикольный оттенок красного (для самого лого), чутка разбавил его металлической пудрой (для мистического блеска - мир магии, все такое). Буквы по замыслу должны были быть белыми с перламутровым отливом (по типу жемчуга) , но пока пробовал, понял, что искомый цвет не выходит и решил остановиться на одном из наиболее годных на мой вкус варианте (далее по фото будет видно).

Процесс заливки получился долгим и тернистым - сказались свойства фанеры и весьма высокая текучесть моего варианта эпоксидной смолы. Но нет ничего непобедимого.

Вот результаты заливки.

Понятное дело, что первой задачей было привести плоскость эпоксидки к плоскости фанеры, чем я и занялся. В ход пошло крупное зерно и я долго и  муторно счесывал это дело сначала на лого, потом на буквах. Постепенно уменьшая зерно наждачки я привел поверхность к надлежащему виду и повторил процедуру на боковых гранях. Сделал я это для улучшения тактильных ощущений на всех сторонах.

Всю коробку я собрал с помощью столярного клея и струбцин. Получилось как на фото.

Чтобы подчеркнуть фактуру шпона фанеры (звучит, да?) я использовал морилку. Наносил в несколько слоев. Получилось на мой вкус очень насыщенно и приятно.

Финишировал все воском для дерева, но существенных изменений во внешний вид это не принесло, только что в тактильные ощущения.

В части начинки я пользовался проектом небезызвестного AlexGyver. Если прочтешь - чувак, спасибо, за годный проект. Я  прям кайфанул от того, как подробно ты все расписал и вывел на подводные камни =).

Так что "кишки" часов это совершенно стандартный и доступный на сайте Алекса драфт, описывать не вижу смысла =).

С подсветкой вышел замес - я прям никак не видел в этом корпусе голубой цвет.

Как-то если вспомнить цветовую гамму в DOTA2, то никак не вяжется этот синий свет с оригинальным оформлением. Я долго перебирал имеющиеся цветные светодиоды, пока не наткнулся на ОДИН имеющийся зеленый. Результат на одном ГРИ мне понравился и я докупил весь комплект. И вот итог.

В общем получилось огонь. В этом варианте я учитывал все ошибки, которые допустил в первой итерации и получилось значительно лучше, чем у меня. А потому теперь меня преследует навязчивое желание переделать корпус для своих часиков.

Всем спасибо за внимание)

Привет, Комрады!

Ну что, случилось! Китайцы выпустили электронную плату четырехразрядных часов для советских газо-разрядных индикаторов (ГРИ) ИН-12.

Я считаю это прорывом. Во-первых отсутствуют секунды, которые нахрен не нужны. (ИХМО). Т.е. нужно не 6 ламп, а только 4: соответственно стоимость ламп падает на 30%.

Во-вторых ИН-12 пока много и они не востребованы (как ИН-14), и цена на них около 100 рублей (против 400р за ИН-14). Пока!

Сама же плата на известном сайте стоит меньше 2000р. (без самих ламп).

Конечно, версия для ИН-12 много проще, чем для QS-30, скажем. Но, имеет основные функции: отображение времени, подсветка, ночной режим по желанию (при котором индикаторы не горят с 22-00 до 7-00). Семь цветов подсветки, которые можно отключить или поставить режим смены цвета каждый день. Сохранение хода при отключении питания. А управляется всего двумя кнопками.

Но мой пост по сути про корпус для этих часов. Как старые теплые лампы осовременить функционально и вернуть их в их родную среду 60-х – 70-х годов…

А заодно и нам понастальгировать: делали же раньше! )))

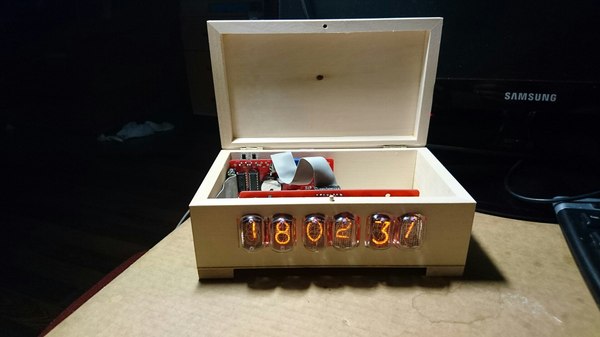

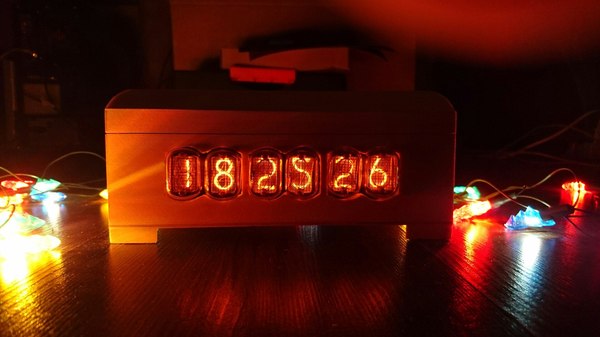

Итак, полазив по интернету, наткнулся на понравившиеся самодельные часы. Мне понравился дизайн этих часов: линии корпуса – два пересекающихся эллипса. Решил взять такой дизайн за основу. Автора лично не знаю, но часы выглядят классно! А сам дизайн корпуса я так понимаю, что придумал Пикабушник PeroonN.

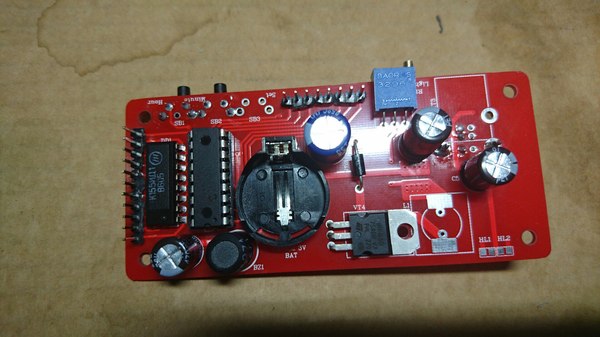

Технологию изготовления корпуса я немного упростил. У меня плата крепится на переднюю панель через деревянные шипы.

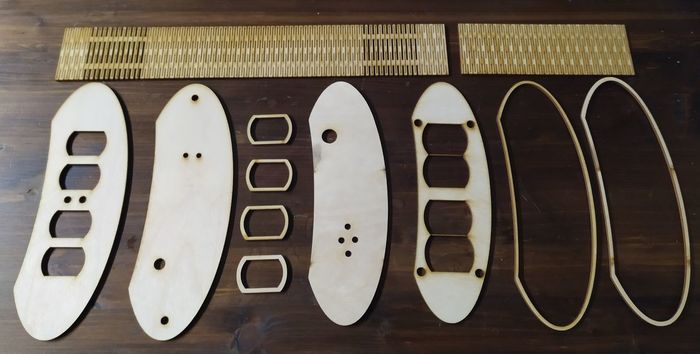

Несколько часов за Иллюстратором, и выкройка для лазерной резки фанеры готова.

Ну а дальше дело техники.

Осталось сделать корпус.

Склеиваем боковинки.

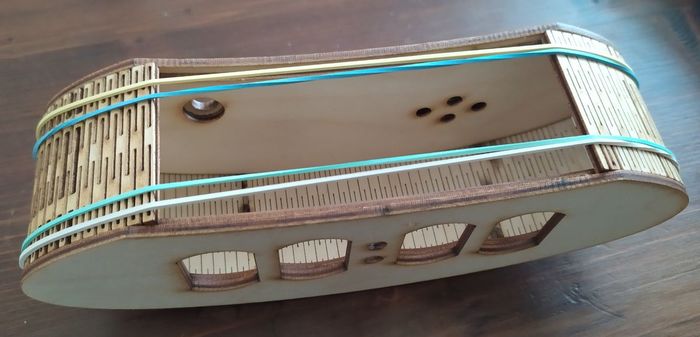

Со стороны передней панели приклеиваем верхнюю гибкую панель. Заднюю панель не клеим! Используем ее только как опору.

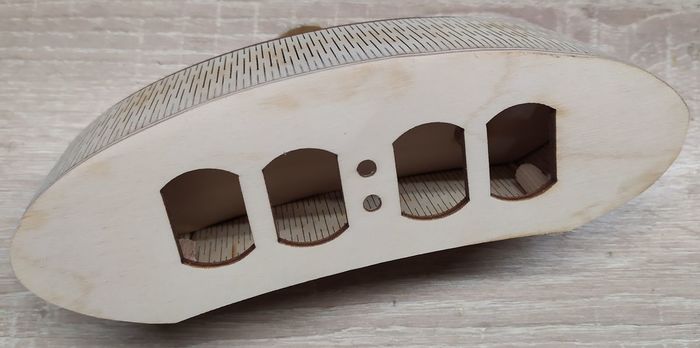

Затем нижнюю.Нижнюю также не приклеиваем к задней панели. Затем вклеиваем шипы для крепления платы часов и задней панели.

Получаем довольно жесткий корпус с открывающейся задней стенкой.

Морилка, акриловый лак.

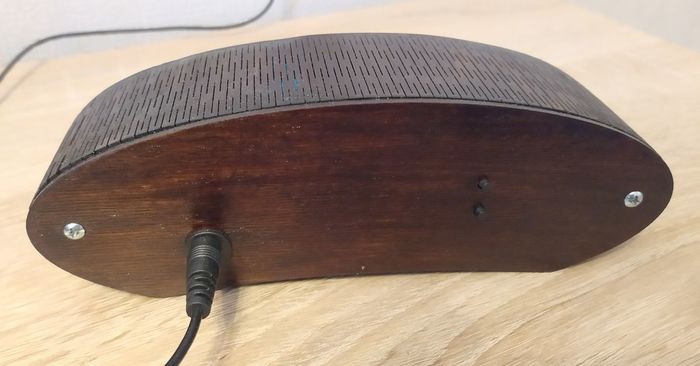

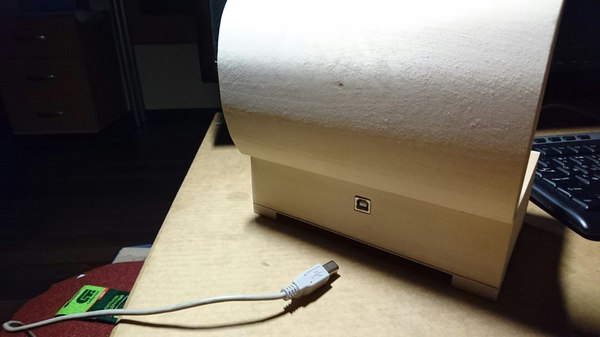

На задней панели гнездо для питания и две управляющие кнопки.

ВНИМАНИЕ! Питание 5 вольт.  Подойдет любой блок питания для смартфона.

Да, и китайские товарищи, ждем плату под декатрон! Чтобы точки по кругу бегали вместо секунд. )))

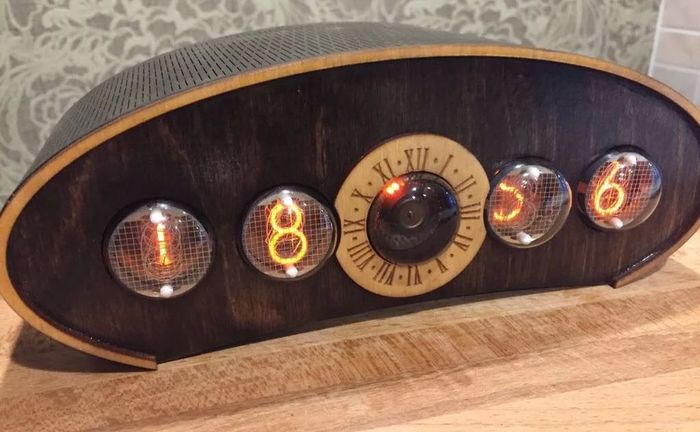

Ну и наконец - самое сложное: решить нужен ли кантик и рамки индикаторов! (Они есть на выкройке) )))

Для меня это было самым мучительным. Через 2 недели мучений все-таки кантик приклеил...

Ну и о планах. В планах сделать такой корпус. Выкройка уже есть.
