Что привезти в сувенир из Зеленоградcка?
Топ-9 по версии "Зеленоградск наизнанку"
1️⃣ Янтарь. Это топ всех памятных покупок Калининградской области. Можно найти янтарь самостоятельно, после шторма или купить в магазине.
2️⃣ Марципаны. Если Вы путешествуете летом - берите те, что не покрыты шоколадом, они не растекаются и выдерживают высокие температуры.
3️⃣ Антиквариат/винтаж. Полно интересных магазинчиков или можно съездить на блошиный рынок в Калининград. Можно купить бутылки, лампы, вазы, блюдечки, которым 100 и более лет.
4️⃣ Янтарная косметика. Очень бурно развивается отрасль, уже несколько брендов. Янтарная растирка для суставов - топчик!
5️⃣ Хомлины. Это такие маленькие человечки, типа гномиков. Очень много разновидностей, обязательно найдите своего.
6️⃣ Фьюзинг. Это изделия из цветного стекла, обработанного в печи при мегавысоких температурах (>800). В области есть несколько гильдий стеклодувов, например, семья Сплошных. Делают уникальные вещи.
7️⃣ Рыбные консервы. Ответственно заявляю, что наши шпроты лучшие в мире.
8️⃣ Готические/рыцарские штучки. У нас тут был Тевтонский орден 400 лет, так что все аутентично.
9️⃣ Чай/кофе/травяные сборы. Особенно чай "Балтийский" хорош с мятой.
✍️ Если у вас есть свой опыт покупки сувениров из Зеленоградска, мы будем рады, если вы поделитесь в комментариях.
Показать полностью
1

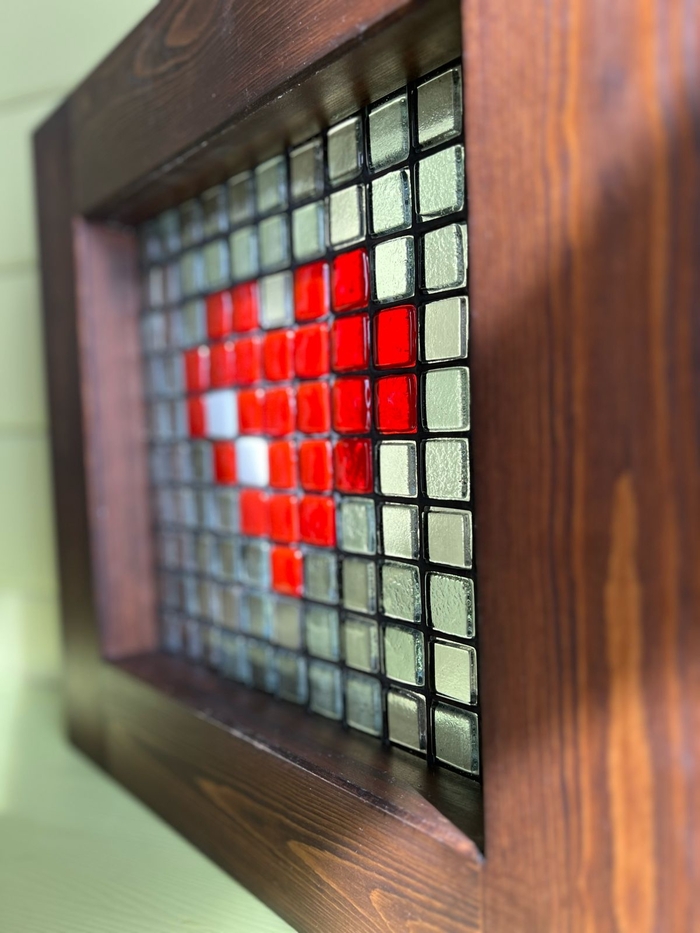

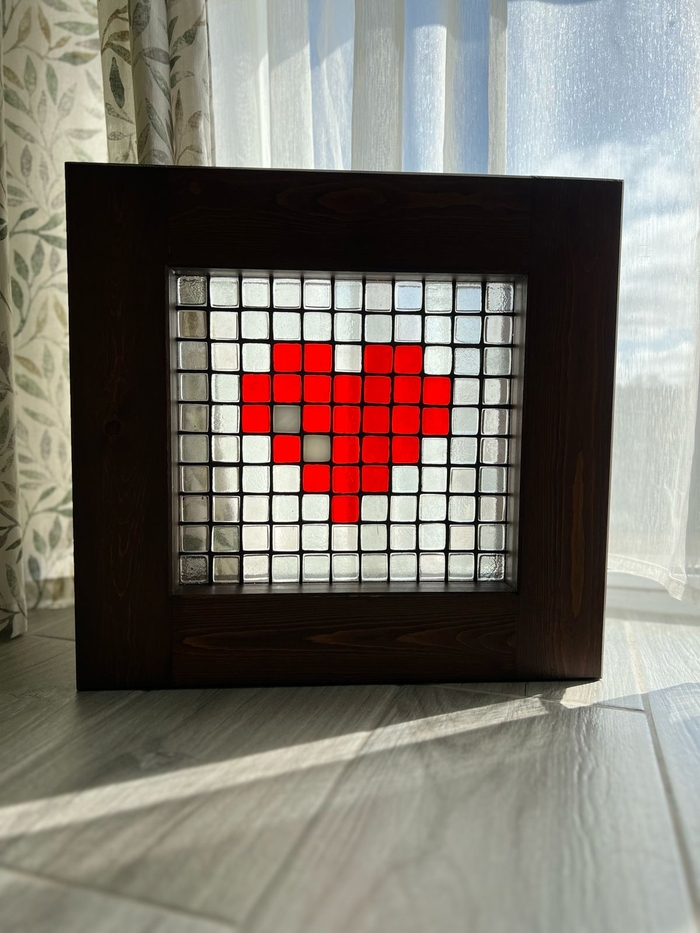

Обрезки стекла от изготовления витражей - новая жизнь
Показать полностью
3
Елочные игрушки из микроволновки
Пора! Дозрела рассказать про фьюзинг в домашних условиях.
Фьюзинг это спекание стекла. Обычно для этой техники используется стекло с низкой температурой плавления и специальные печи, но для маленьких изделий придумали небольшие тигели, разогреваемые в микроволновке. Физику процесса готова обсудить в комментариях, если она кому-нибудь интересна. А вот суть опишу. Для изготовления игрушек нужен тигель, стекло и стеклорез, керамическая бумага и стеклянный бисер для декора. Так же я пробовала запекать веточки, соль и соду, получается любопытно.
Так выглядит тигель, на кружок из керамической бумаги кладут запекаемое изделие.
Стекло я покупала цветное, брала обычное оконное и даже бутылочное. Стеклорезом нарезаем произвольно или по схеме, можно наломать кусочки бутылки. Далее выкладываем желаемую фигуру, аккуратно закрываем тигель и отправляем в микроволновку мощностью от 800 ватт минут на пять. Время приходится контролировать интуитивно, если передержать - изделие превратиться в лужу.
Собственно лужа) это самая первая попытка сделать игрушку, долго смеялась над результатом )

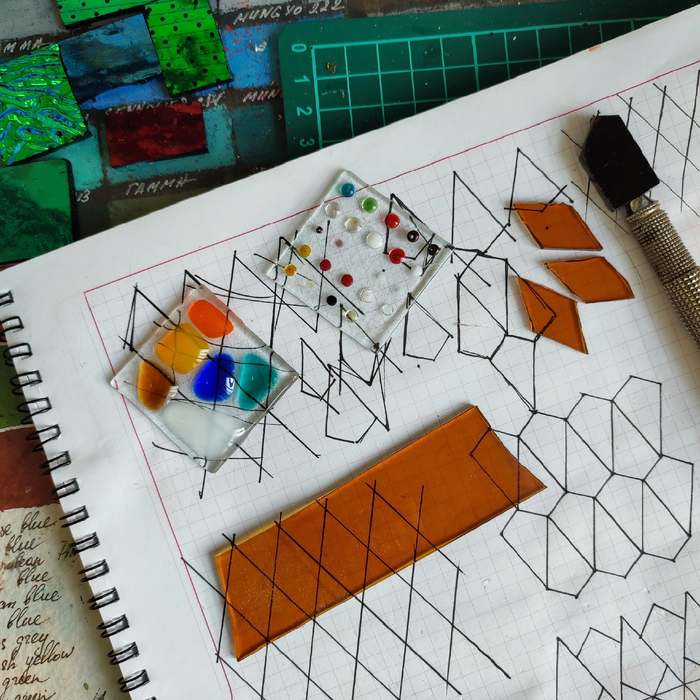

Нарезка, примеры расплавленного бисера

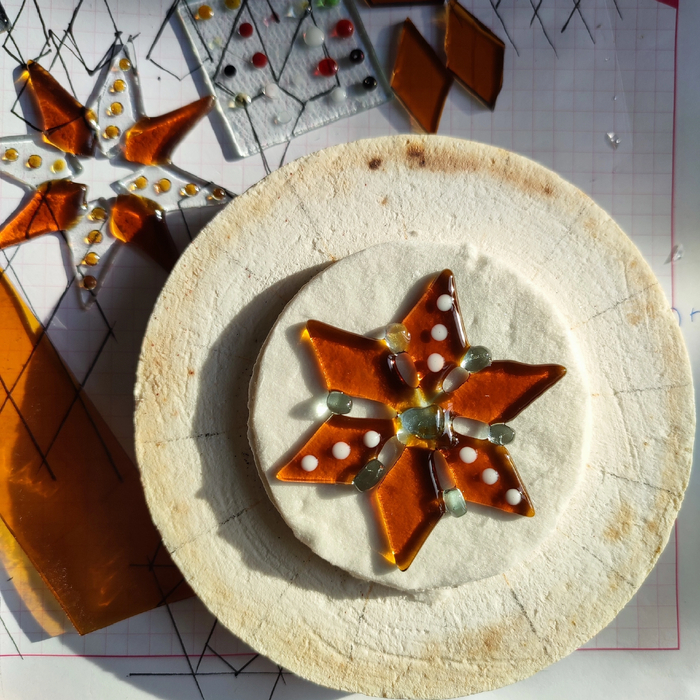

Готовое изделие из печи

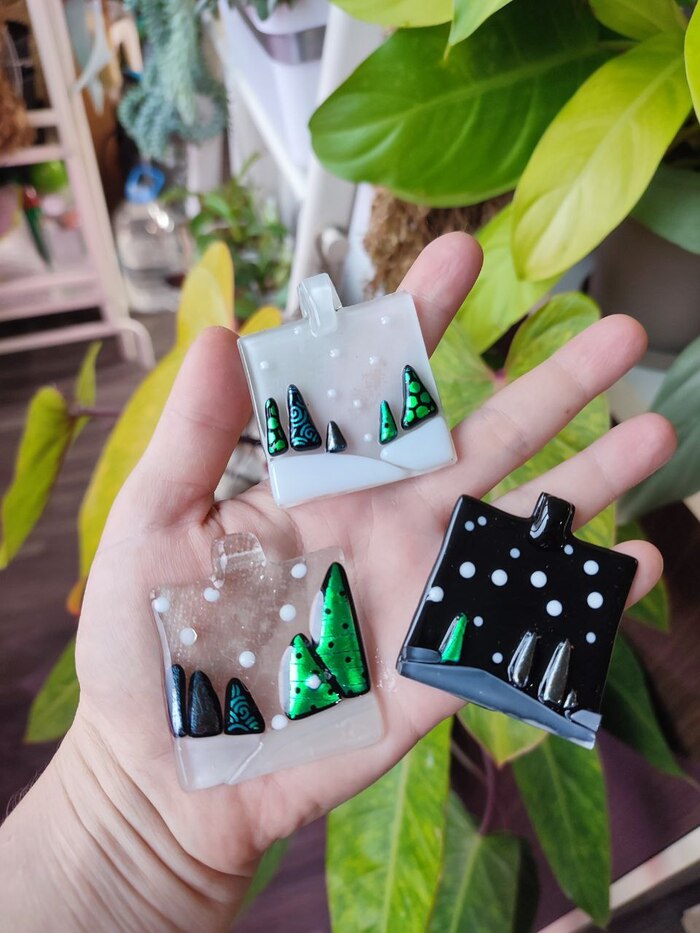

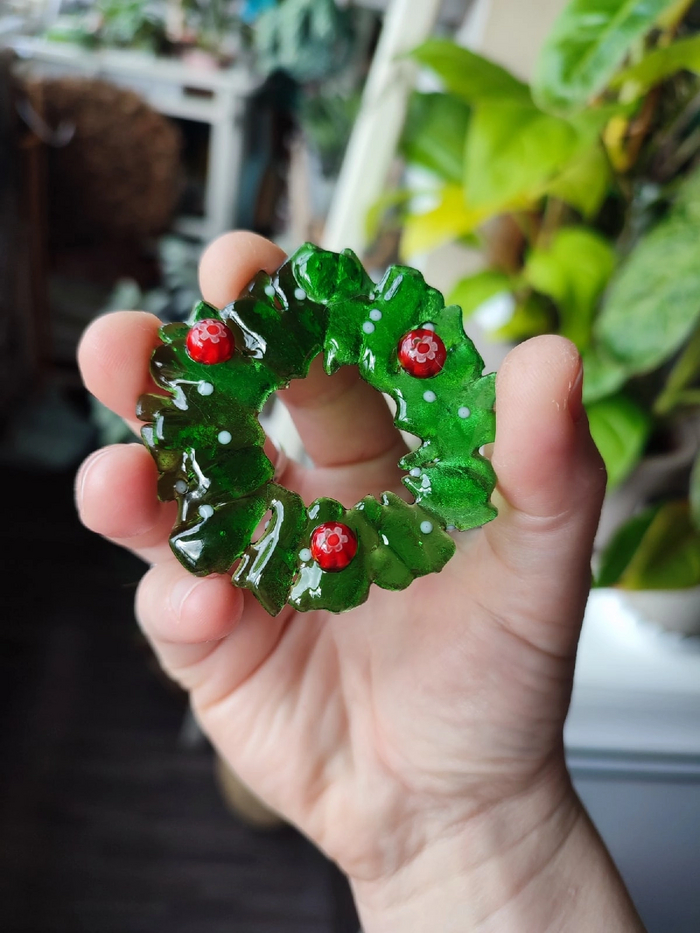

Из бутылок получаются замечательные елочки или веночки, из прозрачного стекла можно нарезать снежинок.

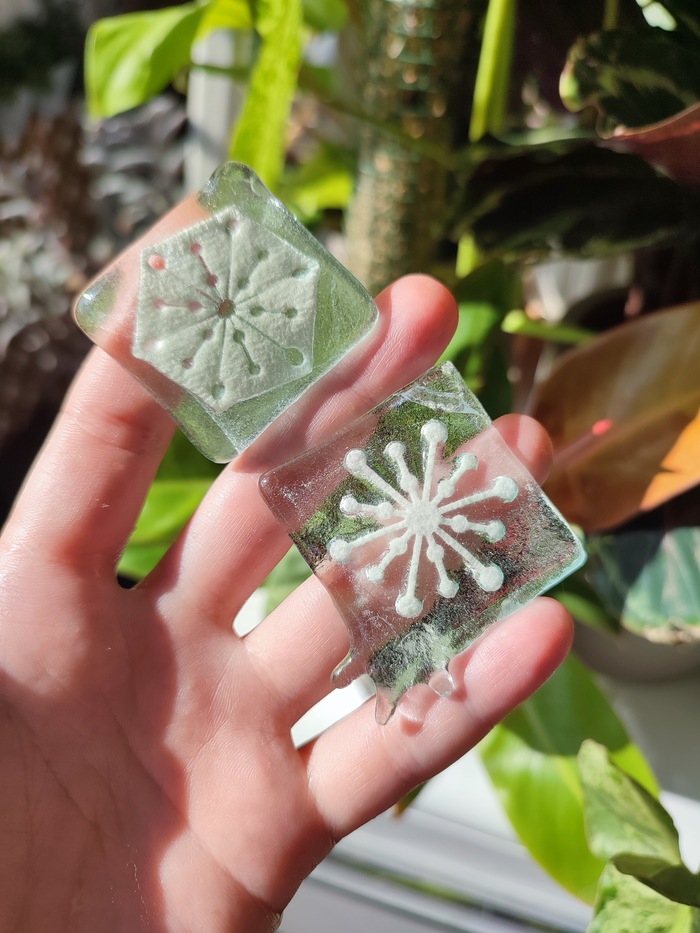

Керамическая бумага, нарезанная фигурным степлером, отлично запекается между слоями стекла, получаются забавные льдинки
Самое красивое и дорогое стекло - дихроическое, оно переливается и хамелеонит на солнце
Набор инструментов и материалов покупала в Леонардо, он так и называется «набор для фьюзинга»
Спасибо, что дочитали, надеюсь было интересно)

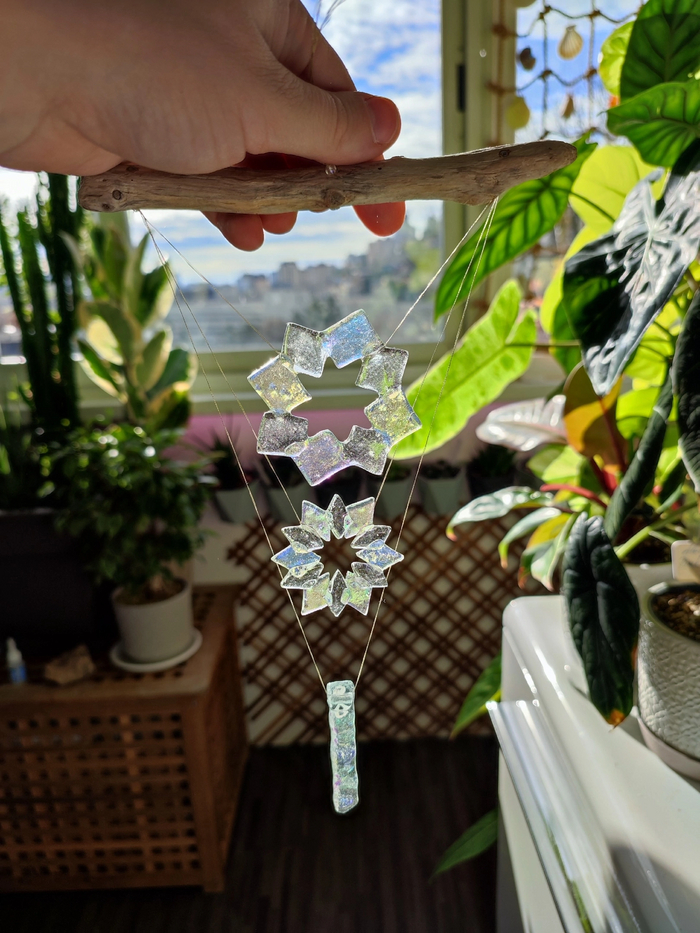

Ловец зимнего настроения, тонко позванивает, радует взгляд
Показать полностью
12
Фьюзинг. Ёлочные игрушки из стекла. Изготовление. Боречка
Фото 1. Боречка на ёлке.
Бычок, коровка - тотемы этого (2021) года. Но Боречка не просто какой то там символ, но этакий хтонический зверь, одна из основ мироздания, его опора. Вроде слонов на черепахе. Весь мир покоится на его животе. Наш Боречка изображен провожающим припозднившихся прохожих поздней праздничной ночью. До дома. Подсвечивая им дорогу месяцем. Знает что нельзя, но он осторожненько…
Боря сделан из цветного витражного стекла способом спекания в специальной печи (фьюзинг). В целом, его изготовление обычно для работ в такой технике.
Что потребовалось для изготовления.
Цветное художественное стекло для фьюзинга с одинаковым КТР (коэффициентом теплового расширения), набор инструментов и материалов для витражного дела, специальная электрическая печь с принадлежностями, шлифовальная машина, мелочи.
Фото 2. Изобретается эскиз работы, с учетом цветов стекла и особенностей техники, возможностей инструментов и оборудования. На основе эскиза отрисовывается картон – рабочий эскиз в натуральную величину.
Фото 3. Контуры деталей переносятся на стекло при помощи шаблонов из толстой прозрачной пленки. Детали вырезаются стеклорезом.
Фото 4.
Фото 5. При работе с мелкими стекляшками очень удобны мозаичные кусачки.
Фото 6. Основные детали фигурки вырезаны и сложены.
Фото 7. За исключением совсем уж мелочей, торцы стеклянных деталей обрабатываются на шлифовальной машине. Это выравнивание края и подгонка деталей друг к другу. Рабочий инструмент машины – алмазное колёсико омываемое водой.
Фото 8. Основные детали фигурки после шлифовальной машины.
Фото 9. Изготовление и выкладывание мелких деталей. Часть их приходится вырезать стеклорезом, крошки откусываются кусачками, крупинки получаем, измельчая кусочки нужного стекла в специальной ступке.
Фото 10. Обработка торцов и выравнивание мелких деталей на второй шлифмашине для мелочей (сверлильный станок, настроенный на большие обороты с зажатым в патроне алмазным инструментом).
Смачивание водой – при помощи кусочка мокрой губки прижимаемой с другой стороны инструмента.
Фото 11. Некоторые мелкие детали (здесь – глаза, ноздри и окна крайних домиков) выполнены при помощи спекаемой краски.
После высыхания рисунок ретушируется иглой. После спекания краска становится подобной стеклу и насмерть прилипает к основе, становясь её частью.
Фото 12. Подготовленные детали работы переносятся на подготовленное огнеупорное основание.
Здесь, это кусочек керамической облицовочной плитки, выложенный керамической бумагой (разделитель). Без этого слоя расплавленное стекло прилипнет к основанию и работа будет испорчена. Чтобы дорогую бумагу можно было использовать несколько раз, присыпаем её сухим гипсом.
Фото 13. В процессе сборки работы.
Мелочи приходится аккуратнейшим образом выкладывать тонким пинцетом. Борин чубчик сделан из наколотых стеклянных струн. Их вытягиваем из кусочков цветного стекла размягченного в пламени стеклодувной горелки. Крошки получаем дроблением стекла в ступке и последующим рассеиванием на нескольких номерах сит.
Фото 14. Фигурка в сборе, готова к отправке в печь.
Спекание стекла – довольно сложный многоступенчатый процесс. К счастью, однажды настроенная и отлаженная, за всем этим следит автоматика. Времени спекание занимает немало – стекло чрезвычайно не любит термоударов и вообще, почти любых быстрых изменений температуры – нагрев его и остывание должны происходить очень медленно. На всё про всё, от включения печи до выгрузки готовых остывших стекляшек требуется 17…20 часов.
Фото 15. Открывание остывшей печи на следующий день, всегда волнующий момент.
Мельчайшая деталь, чуть изменив форму при нагревании и перекатившись, может испортить работу. Практика и опыт уменьшают такую вероятность, но исключить полностью не могут. Здесь, все получилось удачно, мы молодцы.
Остывший Боря отчищается от прилипшего гипса, отмывается от него же с применением зубной щетки, на шлифовальной машине притупляются возможные острые края фигурки.
Фото 16. Ёлочная игрушка снабжается шнурочком, декоративно-защитной упаковкой.
При необходимости пересылки далеко, упаковка может быть более основательной.
Фото 17. Еще несколько экземпляров работы. Готовый, на столе, сделан с животиком без крошек. Из синего стекла с волнистым рисунком. Два подготовленных для спекания, такие же, как и первый.
Babay Mazay, январь, 2021 г.
Показать полностью
17
Инструменты стеклодува. Вольфрамовая игла. Горячее прокалывание стекла
Фото 1. Прокалывание обломка витражного стекла раскаленной вольфрамовой иглой.
Еще один нехитрый инструмент для стеклодувных работ и интересный способ горячего прокалывания стекла. Исходно предназначен для изготовления мелких отверстий в тонком стекле при стеклодувной его обработке на горелке. Кроме отверстий, иглой удобно пользоваться как щупом – ей можно прижать, отогнуть, вдавить стенку из размягченного стекла. Словом, инструмент первой необходимости наряду со стеклодувным ножом, разверткой, пинцетом и пр. подобным. Кроме стеклодувного дела такой способ проплавления мелких отверстий можно попробовать в витражной технике (фьюзинг – сплавление цветного стекла в печи), например, при изготовлении ёлочных игрушек и пр. подобного.
— А у кого иголочка? У Серафима иголочка…
Видно было скверно, но спутать лейб-малефактора с кем-то другим Мускулюс не мог. Прохаживаясь у ломберного столика, сударь Нексус ловко вертел в пальцах длинную иглу из черненого серебра с неприятно загнутым концом.
На столике вместо колоды карт лежал восковой идол. Из укрепленной сверху клепсидры на идола капала некая жидкость, отчего воск трещал и дымился.
— А на нашей полке прячутся иголки, — мурлыкал старичок на мотив колыбельной, — ах, остры да колки, не иголки — волки…
Примерившись, он воткнул иглу между коротких ножек идола.
Мускулюсу померещился далекий вопль: «Я больше не буду!».
— Бросьте кривотолки… славные иголки!.. конечно, не будешь, дурачок…
Генри Лайон Олди «Шмагия».
Работа инструментом своеобразна и исходит из общих стеклодувных приемов – подогретый объект из стекла прокалывают-проплавляют протыкая его раскаленным до красного свечения кончиком иглы. При этом, непрерывно вращают ее пальцами. Отверстия можно делать очень тонкие, при необходимости, их аналогичным образом расширяют иглой, а после и небольшой стеклодувной «разверткой» - заточенным графитовым стерженьком в рукоятке.
Рис. 2 Хрестоматийный рабочий стол стеклодува.
Где : 1 – ради удобства ручную горелку вешают на настольную со встречным пламенем; 2 – колодка с набором затычек; 3 – подставка для трубок с грузом; 4 – асбестовые наклейки; 5 – кран в форме «L» с резиновой трубкой и мундштуком; 6 – деревянные подставки для остывающих изделий; 7 – горелка со встречным пламенем; 8 – ручная горелка; 9 – крышка стола покрыта асбестом; 10 – подводка газа; 11 – подводка кислорода. [1] «Вольфрамовая игла» отмечена стрелочкой.
«Вольфрамовая игла» от вульгарного шила отличается существенно, хотя на первый взгляд инструменты очень похожи. Рукоятка «иглы» должна быть нетолстой, такой, чтобы инструмент можно было без труда вращать пальцами одной руки. Металлическая часть должна быть закреплена в термостойкой и плохо проводящей тепло ручке термостойким же клеем или замазкой. И главное – материал металлической части. Обычно, в специальной литературе указывается вольфрам, а в старых издания даже железо. Стальная спица тоже будет работать в таком качестве но сгорит значительно быстрее и главное – перед каждой операцией рабочую часть такой иглы следует тщательно зачищать от окислов иначе они насмерть впаиваются в горячее стекло окрашивая его в желтый цвет.
К слову, легкодоступный и недорогой вольфрам - прутики для «сварки неплавящимся электродом», тоже не вполне хорош. Вольфрам здесь с примесями необходимыми для его прямого назначения, он тоже покрывается серовато-жёлтым налетом – окислами, хотя и не так быстро и сильно как железо. Окислы тоже впаиваются в стекло загрязняя место работы. Зачищать инструмент приходится, но немного.
Стеклодув-астроном Ю. Н. Бондаренко [2] предложил и опробовал «вольфрамовую иглу» из молибдена и рекомендует такой инструмент к повторению коллегами – он окисляется и липнет к горячему стеклу меньше, чем даже чистый вольфрам.
Сейчас у него появилась еще одна возможность насладиться мастерством начальника. Ласковый, разморенный чудесным досугом, старец Серафим задвигался с быстротой атакующей кобры. Пожалуй, лишь глупое выражение лица спасло колдуна от удара толстой иглой в лоб. Игла плясала опасный танец в пальцах лейб-малефактора, а острые глазки-шильца хищно тыкались в карусель огня.
— Отрок? — с родительской добротой удивился Нексус, и Андреа в мыслях уже похоронил себя заживо. — Мой милый, мой трудолюбивый отрок? Ишь ты… от угла до угла свищет Нексуса игла…
Он не глядя всадил иглу рядом с идолом в столешницу, насладился эхом отдаленного крика и переместил иголку в левую пятку восковой фигурки.
Генри Лайон Олди «Шмагия».
Что понадобилось для изготовления.
Молибденовая или вольфрамовая проволока, деревяшка для ручки, компоненты и тара для приготовления высокотемпературной замазки. Набор некрупного слесарного инструмента. ЛКМ, мелочи.
Пользуясь относительно теплой погодой, а пыльные и токарные дела у меня на улице и в неотапливаемом дровнике, начал с ручки. На чердаках отыскал припасенную для такого случая нетолстую ветку сливы оставшуюся от обрезки сада несколько лет назад, нарезал на торцевой пиле на удобные для точения чурбачки (Фото 3).
Фото 3. Подготовка деревяшек для точения.
Мои заготовки нетолстые и для сколько ни будь приличного размера вещицы не годятся – точить чурбачки по центру плохо – образуется не слишком красивый узор и самая мягкая часть дерева – сердцевина располагается по оси готового. Тонкие ручки для инструмента – одно из удовлетворительных применений таких веток.
Заготовку установил «в центрах» токарного станка по дереву – пропилил ножовкой паз для ведущего трезубца, накернил и капнул масла под шип заднего неподвижного центра. Чурбачок установил эксцентрично – смещенным набок. Оболванил крупным резцом- рейером и им же проточил деревяшку до нужной простой формы. Обрезал косяком-мейселем (Фото 4). Перед снятие деревяшки со станка отшлифовал ее несколькими номерами наждачной бумаги со сменой направления вращения.
Фото 4. Заготовка ручки после точения. Задний хвост-«литник» обломался при шлифовке.
С рукоятки обрезал технологические части, просверлил отверстие в торце. В несколько слоев покрыл полуматовым яхтным лаком.
Фото 5. Сушка лакированной ручки.
Нетолстый прутик из чистого молибдена приобрел на АлиЭкспресс, вольфрамовые электроды водятся в магазинах для сварки и продаются поштучно. Уголком точильного камня отгрыз от длинного прута потребную заготовку (Фото 6).
Фото 6. Заготовку молибденового стержня примерил к ручке.
Плавные «своды» на проволоке сделал на точильном камне – зажал отрезок молибдена в патроне шуруповерта и вращающуюся заготовку протягивал по камню включенного точила прижимая её деревянным бруском. Добившись грубой формы иглы, отшлифовал её несколькими номерами наждачной бумаги (Фото 7).
Фото 7. Шлифовал заготовку вращающуюся в шуруповерте.
Фото 8. Место вклеивания металла в дерево.
Фото 9. Готовый вариант «вольфрамовой иглы» из молибдена.
Работа инструмента
Стекляшку перед проплавлением отверстия постепенно прогревая вносим в пламя горелки. Нужно добиться хорошего, а главное - равномерного прогрева не достигая точки размягчения стекла. Разогретую заготовку помещаем сбоку факела, а в самой его горячей части раскаляем до свечения острие вольфрамовой иглы и непрерывно подогревая его но не стекло, пламенем, проверчиваем в заготовке дырочку.
Фото 10. Старый (внизу) инструмент из 3-мм сварочного вольфрама и новый (вверху) из 2 мм молибдена.
Фото 11. Потренировался на обломке трубочки из свинцового стекла.
Попробуем более практическое применение инструмента – с витражным стеклом. Механическое сверление отверстий в мелких деталях (небольшие подвески, декоры, ёлочные игрушки, бижутерия) сопряжено со значительным риском их раскалывания. Проплавление же описанным инструментом видится вполне перспективным. Итак.
Фото 12. Возьмем обрезок витражного стекла для фьюзинга. Это неровный край листа образовавшийся при раскатывании горячего стекла и наведения «волн». Край сильно рифленый, и волнистый, его почти невозможно надежно отрезать стеклорезом.
Фото 13. Для экспериментов с огневым прокалыванием откусываем несколько образцов-заготовок кусачками для стекла.
Фото 14. Разжигаем горелку и держа стекляшку обратным пинцетом разогреваем её в дальней части пламени.
Фото 15. Накаляем иглу и вращая её проплавляем отверстие в стекле. Стекляшку держим близко к факелу.
Фото 16. Небольшой свилеватый кусочек витражного стекла. Просверлить в нем отверстие обычным способом было бы затруднительно.
Фото 17.
Выводы.
Способ прост и хорош, но как всегда требуется навык. Главный момент - не перегреть и не переохладить стекло в пламени.
Практика показала – игла должна иметь достаточно крутой «спуск» иначе потери тепла и сопротивление его току в тонком месте значительны и сильно добавляют хлопот. В общем, имеют место эффекты подобные происходящим в жале паяльника.
Литература.
Стронг Д., Техника физического эксперимента. ЛЕНИЗДАТ, 1948 г.
Бондаренко Ю.Н. Лабораторная технология. Изготовление газоразрядных источников света
для лабораторных целей и многое другое.
Babay Mazay, январь, 2022 г.
Показать полностью
16
Стеклянные крошки (фриты) своими руками
Крошки витражного стекла.
Крошки цветного стекла применяются в разных видах художественной работы. Чаще всего при работе со стеклом – в lampwork (изготовление элементов мелкой бижутерии на стеклодувный манер), в fusing (спекание цветных стекол в печи). Совсем уж мелкую пыль применяют для изготовления «горячих» стеклянных эмалей, керамисты например.
Эй крошка!
Элвис Пресли.
Используя клеи стеклянные крошки можно задействовать и для украшения других, в том числе «низкотемпературных» материалов, стекол с сильно отличающимся КТР (коэффициент теплового расширения), наконец, сами крошки можно изготовить из, не плавящихся при разумной температуре, минералов. Словом, наличие в мастерской возможности делать стеклянные крошки достаточно однородного «гранулометрического состава» может существенно расширить возможности мастера-художника.
Безусловно – крошки подходящей марки стекла, различных цветов и крупности, предлагаются в специализированных магазинах, но не так уж этих магазинов и много, далеко не все мастера (легкий поклон), живут в крупных городах. Ну и затраты на почтовые пересылки, а главное их, пересылок, время, может также быть камнем преткновения.
Как «это» делают.
Васечкин:
Я в жизни не разбил
Ни одного стекла.
Анка:
Вот это сочинил -
Даша:
Я так бы не смогла.
Петров и Васечкин - Танго "Хулиган"
Собственно, «рассеивание» на фракции по крупности – хрестоматийный способ используемый, ну например, при определении помянутого гранулометрического состава. Всяких сыпучестей. Нам он преотлично подходит – в зависимости от потребностей придется обзавестись набором сит с разной крупностью ячеек, дальше очевидно. Практика показала, что даже два разных сита – уже позволяют получить в свое распоряжение приемлемый для практического использования результат.
Теперь о дроблении. Следует оговориться, что речь идет о небольшом «настольном» выполнении в домашней мастерской – при необходимости в промышленных объемах наверняка используют совсем другое оборудование, те же шаровые мельницы. Для собственных невеликих нужд удобнее всего - небольшая ступка - сильно помельче, чем у бабушки Яги.
Хиповской вариант народной героини. Её ступу страшно даже представить.
Да, в отличие от её транспортного средства – ступка должна быть металлической, причем из обычной «черной» стали – это ключевой момент – твердость стекла выше твердости стали и в крошки неизбежно будут попадать частицы металла, а отделять их удобнее всего магнитом. При попадании в сплавляемое стекло металлические частицы могут стать причиной брака. Кроме конструкционных сталей отдельные сорта нержавеющей также магнитятся и если есть выбор, лучше предпочесть вариант из «нержавейки» - инструмент получится эстетичней.
Конструкция инструмента действительно может напоминать ступку, но при работе стекла будут разлетаться из широкого горла – придется все это дело помещать в большой полиэтиленовый пакет и орудовать там. Специальная дробилка для стекла может иметь такую форму.
Эскиз-схема стальной ступки для дробления стекла.
Стекла в такой ступке не разлетаются совершенно, однако, в отличие от классического варианта, усилие удара потребуется больше – без тяжелого молотка не обойтись и чем больше площадь поршня, тем оно, усилие, значительнее. Это следует учитывать при определении нужных размеров.
Где взять.
Простейший вариант – приобрести. Видел подобную штуку в интернет-магазине среди инструментов для lampwork, стоимость правда, как и у всего остального ихнего ассортимента - совершенно не сообразная.
Инструмент такого рода, как тело вращения, может быть запросто выточен на токарном станке по металлу. Обойдется это на порядок дешевле купленного в спецмагазине – работа несложная, материал бросовый. Потребуется только найти токаря со станком, а с этим, как ни странно, тоже бывают проблемы.
В строительных и скобяных магазинах попадаются разнокалиберные петли для металлических ворот. Это точеная штуковина практически идеально подходящая для наших целей.
Петля гаражная, незаменимый инструмент при работе с художественным стеклом.
Петля гаражная. В загрузочном положении.
Диаметр поршня у самой крупной петли – около 20мм. Это не позволит производить стеклянные крошки в промышленных масштабах, но для собственных нужд её довольно вполне. Кроме того, при более крупных размерах существенно возрастает потребная сила удара, ну и с мелкими порциями стекла, кои обыкновенно и нужны, обращаться в такой было бы затруднительно. Стоила такая петелька (продаются не парами, но поштучно), полторы сотни рублей – не о чем говорить. К токарю обратиться было бы дороже.
Как пользоваться.
Элементарно дорогие коллеги, более того, приятно - видимо, удовольствие получают некие хулиганские рудименты в душе. В чашеобразную деталь помещаем исходные стекла. Здесь уместно и удобно применение кусачек по стеклу.
Загрузка кусочков нужного стекла.
Собираем наш пресс – вставляем сверху поршень, ставим инструмент на пенёк и ТЫ-ДЫЩ сверху кувалдой. Некрупной, ну или молотком потяжелее. Здесь следует потренироваться – если колотить сильно и не один раз -получается больше мелких, ближе к песку, частиц и наоборот.
Стекло после дробления.
Высыпаем, что не высыпается – выковыриваем магнитящейся проволочкой или длинным гвоздем, рассеваем по крупности на имеющихся ситах.
Набор старых кухонных сит. Два размера ячейки - уже хлеб.
Даже два сита – мелкое-крупное, позволяют получить товарные крошки. Через мелкое отсеивается фракция от пыли до крупного песка, на крупном – крупные кусочки – на повторное дробление.
Отсеянные от песка крошки.
После рассеивания, крошки следует распределить на листе бумаги тонким слоем и повозить над ними магнитом, тоже через бумажку, чтобы отделить металлические частички. Всё, по большому счету, готово. Если крошки будут использоваться для приклеивания, их следует обезжирить – ссыпать в емкость, плеснуть в нее ацетона и хорошенько поболтать.
Babay Mazay, август, 2018 г.
Показать полностью
9
Блок управления печи для фьюзинга
Внешний вид блока управления.
Блок управления предназначен для управления самодельной печью для фьюзинга (декоративное спекание цветных стекол) и сконструирован как часть печи – на боковой ее стенке. Это позволило ввести внутрь блока управления все выводы (нагревателей и термопары) через стенку, выводы при этом максимально короткие, переходные межблочные кабели, провода, разъемы или клеммы отсутствуют. Высокоэффективная теплоизоляция и воздушный зазор не позволяют блоку управления перегреваться во время работы.
Нагреватели печи – 12 шт, объединены в три группы (3 фазы) по 4 последовательно включенных нагревателя 2 кВт. Получилось 3 группы по 500 Вт, общая мощность печи соответственно – 1.5 кВт. Для коммутации нагревателей применены самодельные электронные ключи на симисторах, аналоги твердотельных реле. Конструктивно, каждый ключ-модуль собран на алюминиевом основании (используется как теплоотвод) от старого жесткого диска ПК.
Все промежуточные соединения проволочных нагревателей внутри рабочей камеры (сварены), наружу выходят только выводы групп, контролировать целостность всех этих соединений и самих нагревателей позволяют самодельные трансформаторные датчики тока с индикаторами на передней панели блока.
Процесс оплавления стекла довольно сложен и содержит 7…8 ступеней. Каждая ступень предполагает выдержку заготовки с определенной температурой заданное время, кроме того, чрезвычайно важна скорость изменения температуры между ступенями. Небольшие заготовки позволяют обходиться упрощенным графиком спекания, при этом изменения между несколькими ступенями можно делать вручную по таймеру. Оборудование для таких работ тоже может быть довольно простым. При этом (небольшие линейные размеры) возникающие внутренние напряжения не достигают разрушительных величин. С увеличением размеров заготовки повышаются и требования к изменениям и выдерживанию (подобранным экспериментально) времени и температуры. Процесс может длиться 18…20 часов. Ручное управление таким процессом затруднено, требуется программируемый термоконтроллер.
Здесь, применен программируемый термоконтроллер от паяльной станции для микросхем в BGA (выводы-контактные площадки на дне микросхемы) корпусах. Конструкция корпуса не позволяет монтировать такую микросхему паяльником, ее прогревают насквозь. При этом очевидны также высокие требования к точности поддержания термопрофиля и возможность регулировать скорости нарастания и спада температур. Это роднит обе задачи, практика также показала полную пригодность такого контроллера для спекания стекол. Контроллер китайского производства прекрасно работает и много дешевле специализированных приборов.
Что было использовано для работы.
Набор инструментов для некрупной слесарной работы, набор инструментов для электромонтажа.
Материалы – кроме радиоэлементов понадобилась листовая сталь для корпуса прибора, кусочек оргстекла для лицевой панели, крепеж, мелочи, ЛКМ.
К делу.
На одну из боковых сторон (правую, под рабочую руку) верхней части печи (откидывающейся крышки) выведены все электрические выводы – 6 выводов от 3 групп нагревателей (3 фазы), выводы термопары. Заранее, до монтажа огнеупорной футеровки печи в раму с этой стороны вварены ряд винтов М5 для крепления блока управления.
Между металлической платой-основанием БУ и рамой печи оставил воздушный зазор для вентиляции. 12…15 мм. Для этого под плату, на каждый винт накрутил по нескольку гаек с шайбами.
Первым делом вырезал пластину-основание для монтажа элементов блока управления (далее БУ). Листовая сталь 1.5 мм, болгарка. Просверлил и волшебным надфилем подогнал отверстия так, чтобы плата точно садилась на торчащий крепеж, керамические изоляторы легко проходили через соответствующие отверстия.
Подобрал по месту удобное расположение трех модулей-электронных ключей, просверлил отверстия для их крепления, вырезал детали для передней и задней стенок БУ. На передней стенке блока вырезал проемы для установки элементов управления и индикации.
В местах предполагаемой прокладки жгутов проводов просверлил отверстия для их крепления.
Монтаж передней и задней стенок с треугольниками-подкосами сделал пайкой.
Использовал обычный ПОС-60 и кислотный витражный флюс, но по стали хорошо работают и «паяльная кислота» (хлористый цинк) и кислота ортофосфорная. Железки массивные, кроме мощного паяльника лучше применить и дополнительный подогрев. Здесь применена лабораторная электрическая плитка. Вместе с паяльником 150 Вт они прекрасно справились с задачей. Подогрев газовой горелкой или строительным феном менее удобен и может привести к короблению тонкого металла. После пайки не откладывая, следует отмыть остатки флюса. Теплой водой со щеткой, а лучше слабым раствором соды.
Индикация целостности нагревателей (трансформаторы тока) собрана на миниатюрных неоновых лампочках.
Расценил эту информацию как справочную и вспомогательную и чтобы не уподоблять БУ новогодней елке, индикаторы сделал не слишком яркими, малого диаметра и около края лицевой панели. Яркость подобрал токоограничивающими сопротивлениями, «точечности» добился, выпустив наружу блока только маленькие стеклянные шарики на конце, торце баллона лампочек. Получилось чудо как хорошо, индикацию хорошо видно, но глаза не режет. Для установки лампочки впаял в простую печатную платку, она крепится к панели двумя отрезками толстого медного провода. Пайкой. Снаружи индикаторы прикрыты слоем оргстекла.
Трехфазный «автомат» на 10 А установлен на отрезке DIN рейки припаянном к основанию. По краю квадратика «раскоса» насверлил отверстий для крепления проводов, жгутов.
Подготовленное основание с передней-задней панелью зачистил-обезжирил-покрасил. Поработал наждачной бумагой, протер тряпочкой смоченной бензином, покрасил грунтом-эмалью по ржавчине в два слоя.
После полного высыхания основания установил (впаял) платку с неоновыми лампочками, привинтил модули-симисторные ключи.
Из пластинки оргстекла выпилил прозрачную накладку для передней панели, вычертил и распечатал пояснительные надписи для нее. Прозрачная панель не имеет собственного крепления и удерживается крепежом установочных элементов – кнопок и термоконтроллера.
Панель в сборе установил на печь. Гайки-шайбы стопорные шайбы. Выступающие части винтов спилил тонким абразивным диском УШМ.
Электромонтаж.
Вид на монтаж готового блока.
Проволочные выводы групп нагревателей соединены с нетонким медным проводом через металлическую деталь – элемент мощной винтовой клеммы. Печь управляется программируемым контроллером Altec-410 (поз.1); для сопряжения с симисторными ключами применен промежуточный модуль (поз.2) жесткие проволочные выводы которого зажаты в винтовых клеммах контроллера. Управляющий сигнал поступает на три симисторных модуля (поз.3); целостность цепей (нагревателей) контролируется трансформаторами тока (поз.4) с индикаторами на передней панели (поз.5). Для пуска и остановки программы, к контроллеру подключены внешние кнопки (поз.6) кнопка «пуск» должна при работе удерживаться в замкнутом состоянии. Трехфазное напряжение подается через автоматические выключатели (поз.7).
Кабель питания – пятипроводный («ноль», 3 фазы, заземление) и составлен из двух мягких проводов в двойной изоляции (2-х и 3-х жильный), соответствующего сечения.
Печь стоит отдельно, розетка питания расположена на потолке.
После опробования БУ в работе, из оцинкованной стали 0,45 мм гнутьем был изготовлен П-образный кожух. Верхняя передняя его сторона несколько удлинена и образует небольшой козырек над передней панелью блока. Это уменьшает скапливание пыли и мусора на выступающих частях, уменьшает боковую засветку. Для циркуляции воздуха внутри блока на верхней и нижней стенках кожуха размечены и просверлены поля отверстий в соответствии с расположением радиаторов ключей. Крепится кожух четырьмя саморезами.
Блок управления на крышке открытой печи для фьюзинга.
Babay Mazay, апрель, 2020 г.
