Ipad 9.7 Pro. Полтора года и шнурок))
И снова здрасти))
Давно ничего не писал, ибо очень много работы. Было много интересных ремонтов и xs max, купленного на Авито без сети, и восстановление телефонов после микроволновки (только один зафотал, но он ещё в ремонте ждёт запчасти), и куча восьмёрок. Но в связи с тотальной загруженностью нет времени делать фотоотчёты всего, поэтому сейчас маловато контента.
Ну да ладно.
Недавно был написан пост с просьбой о помощи в восстановлении ipad 9.7 Pro.
Я там немножко зарекламил себя и этот человек решил обратиться ко мне.
Итак, суть простая. Работал, работал, завис, ушёл к праотцам)
Тут всё понятно.
Вот сам кирпич)
При попытке прошить вечно висит на яблоке с полосой загрузки и всё. По факту ошибка 9)
Диагностика по внешнему виду - pcie накопитель, т.е nand.
Разбирается опасно, через дисплейный модуль, который стоит в районе 12к плюс минус и разбить его - уйти в минус по ремонту.
Но тут ничего сложного, главное не торопиться. Открываю:
На самом деле отклеивается он проще, чем тот же ipad air. Там больше шансов разбить тачскрин, так как он там меняется отдельно и его жёсткость на изгибы, в отличии от модульной сборки того же ipad air 2, минимальна.
Откручиваю защитный экран дисплея и убираю его в сторону. Тут он пока что не нужен.

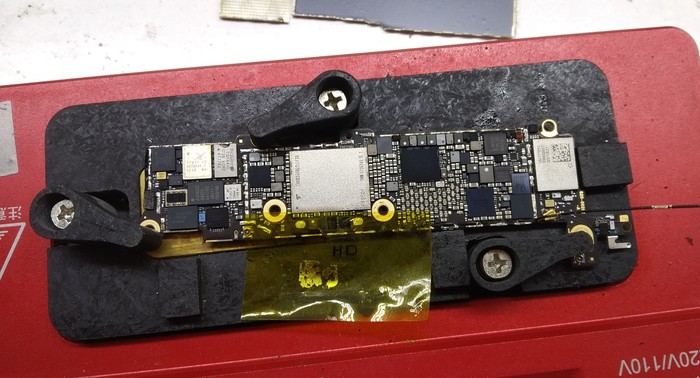

Следом откручиваю болтики, которые держат защитную пластину платы и получаю доступ компонентам:

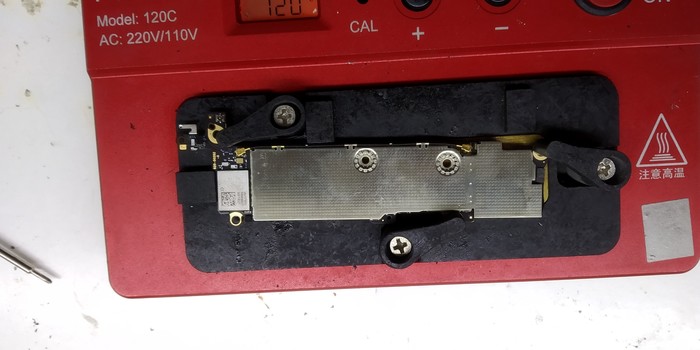

Извлекаю плату из корпуса(для этого нужно распотрошить почти весь Айпад изнутри:

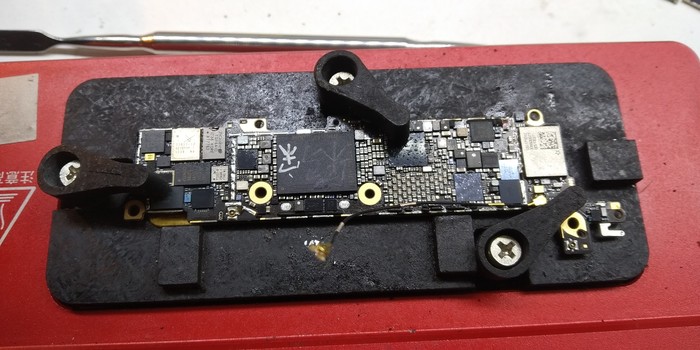

Дальше в принципе ничего нового. Заматываю процессор и оперативку под радиаторы:

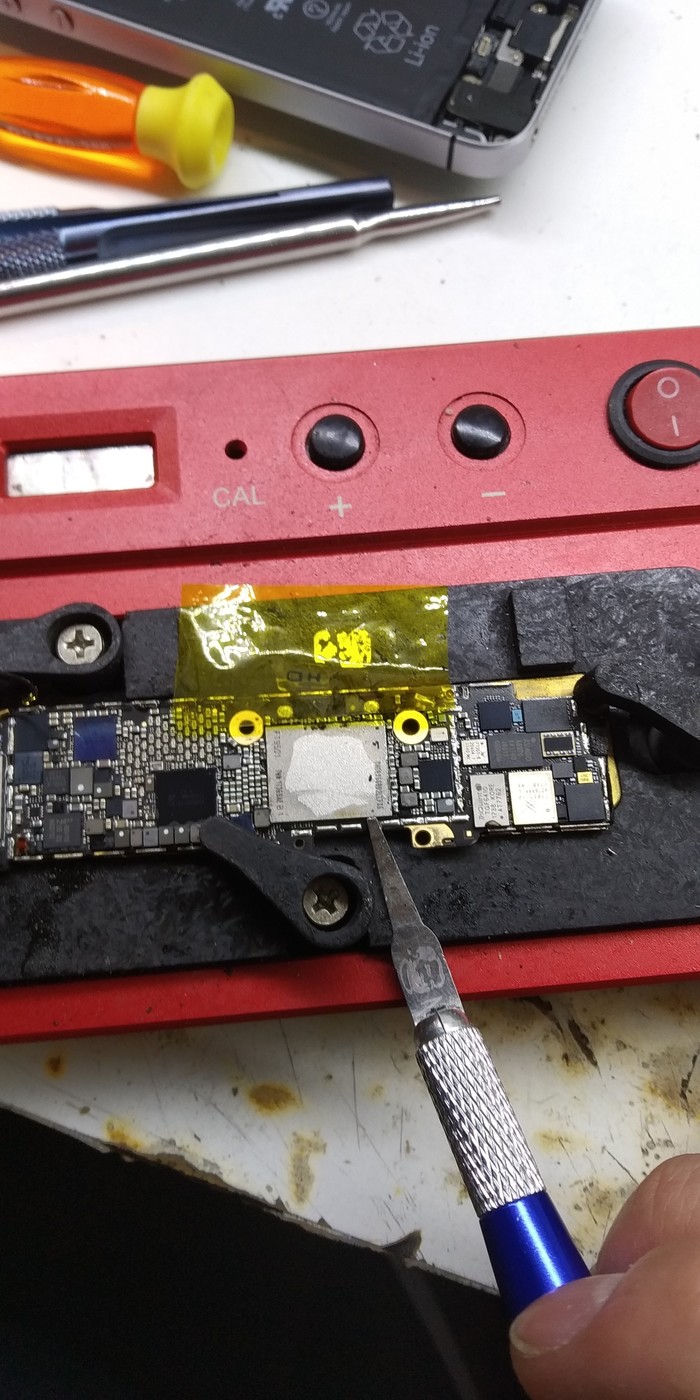

Прорезаю компаунд вокруг интересующего меня чипа:

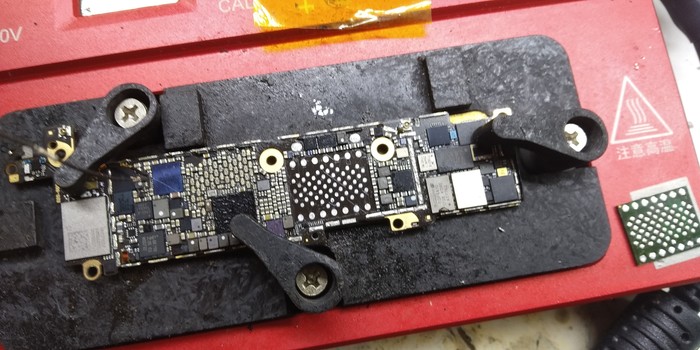

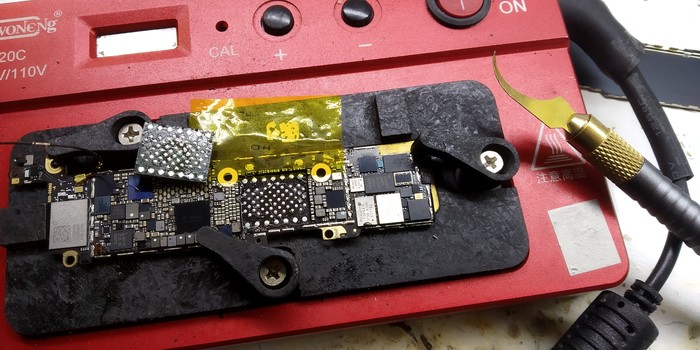

И отпаиваю его с платы:
Опасность в том, что рядом вплотную сидит процессор и оперативка. Если не соблюдать примерный термопрофиль, то однозначное попадалово на их переустановку, что затратит черезвычайно много времени.
Поэтому многие сначала заказывают серийные номера из Китая (фокскон заработал, теперь ждать меньше), потом спиливают этот чип, во избежании перегрева, записывают на новый и устанавливают обратно. Такой вариант ремонта занимает примерно неделю-две.
Мой вариант с отпайкой чипа занимает всего 2 часа, дольше разбирать, чем паять.

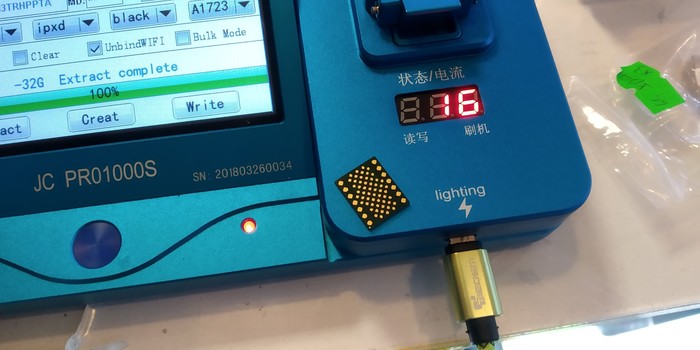

Сразу зачитываю информацию с памяти:
На самом деле я уже знал, что часть служебной информации уцелела, так как перед ремонтом в программе определился серийный номер планшета, а это значит, что посыпалась только накопительная часть памяти, а контроллер остался жив.

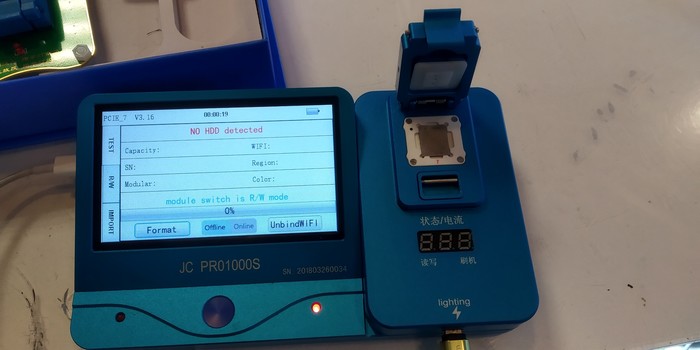

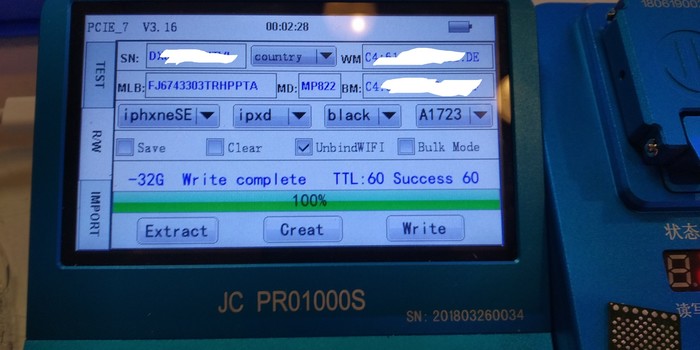

Подготавливаю 2 чипа, предварительно записав их:

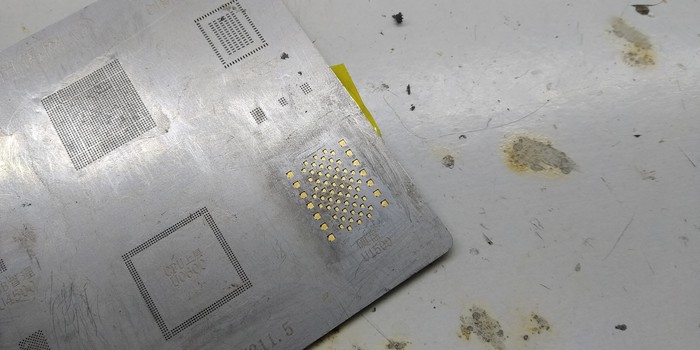

И ошариваю припоем. Один чип низкотемпературным, а второй среднетемпературным)
На самом деле, новая функция написания постов меня тревожит и слегка подбешивает, ибо фотки отредачить правильно не получается, меняют размер как им хочется и вообще ЪУЪ...
Ну да ладно. Устанавливаю первый чип:
Планшет с новым чипом рухнет в дфу режим:
Прошиваю:

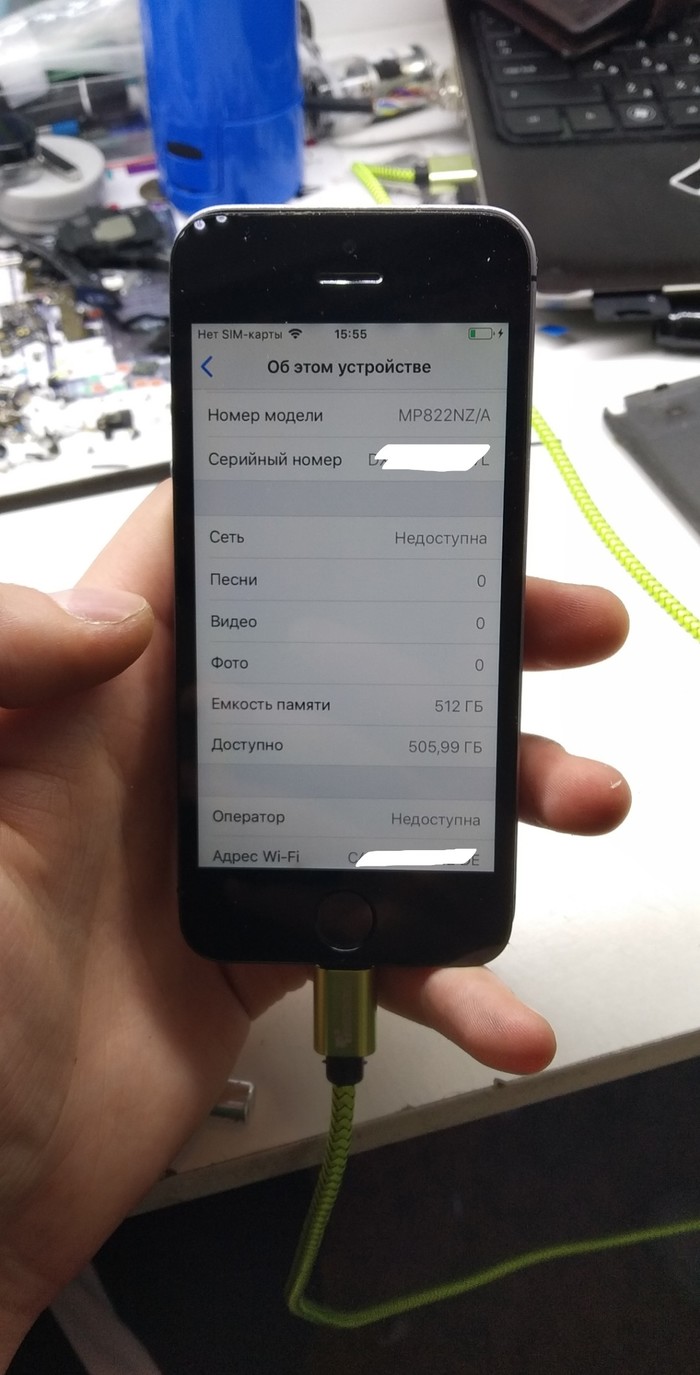

Всё прошло успешно. Памяти добавил 512gb)
Но. Клиент просил 64, а значит быстренько перепаиваю второй чип и проверяю на активацию:
Дальше клею гарантию обязательно:
И собираю всё на свои места:
Готово)
А 512gb я решил поставить для проверки. Потянет или нет. Как видно - работает)
Кому интересна стоимость - 5000р за 64gb.
Затрачено времени 2 часа. На этом пожалуй закончу.
