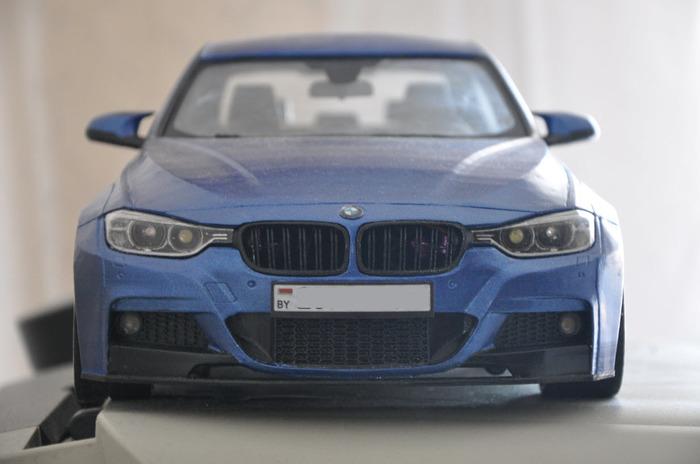

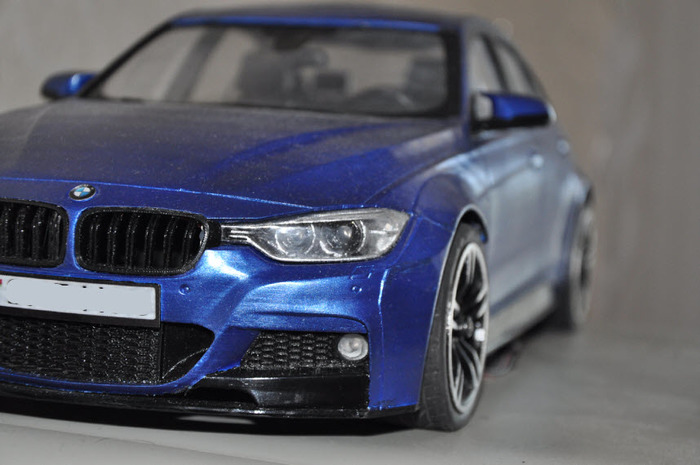

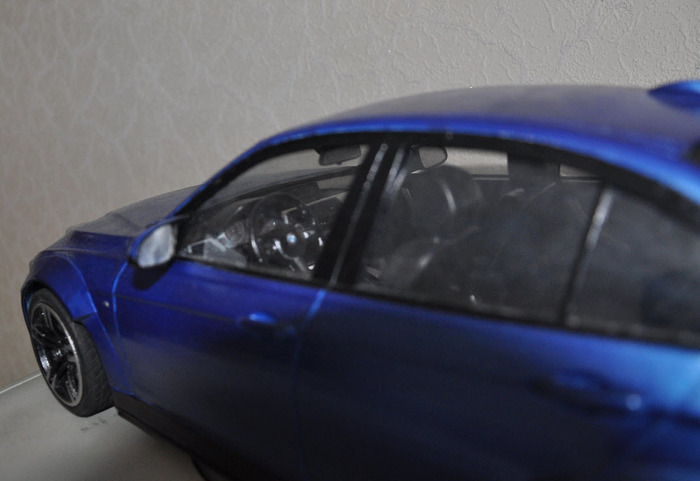

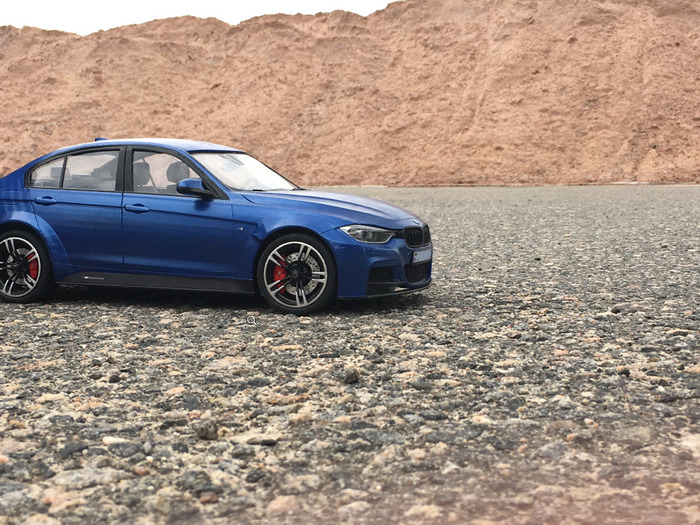

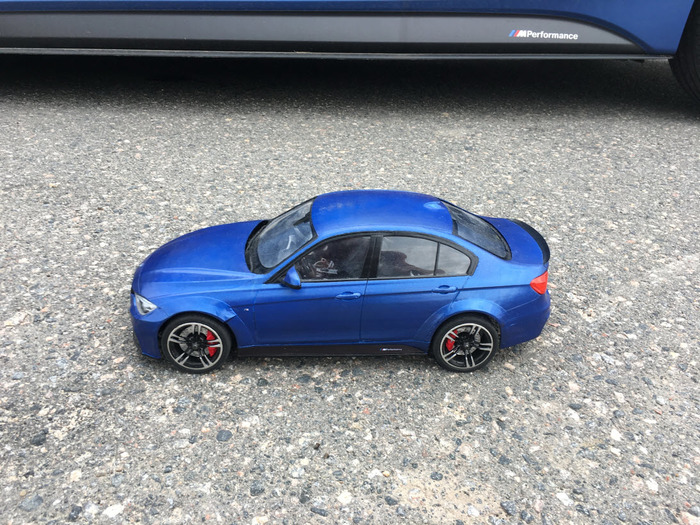

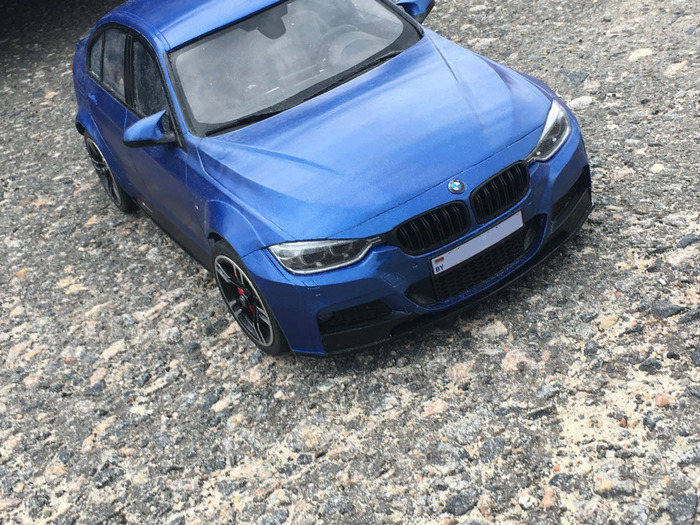

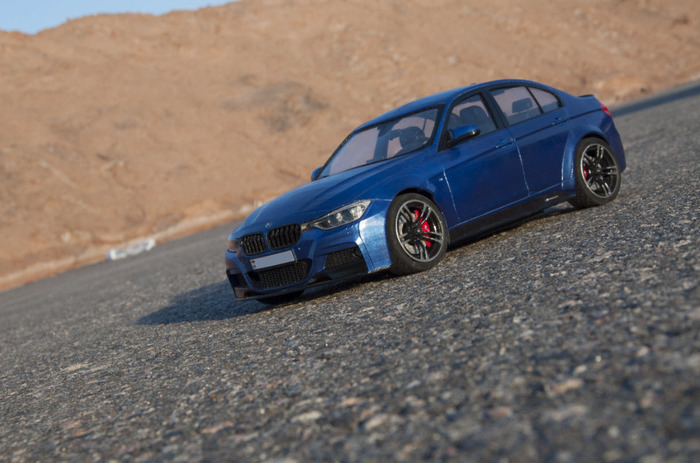

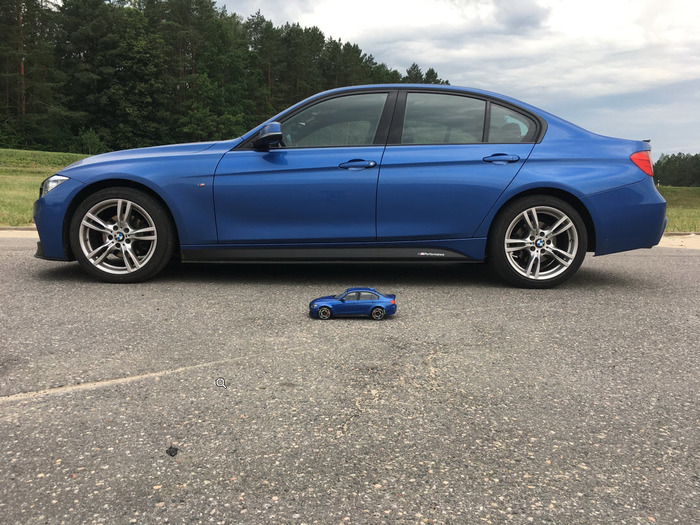

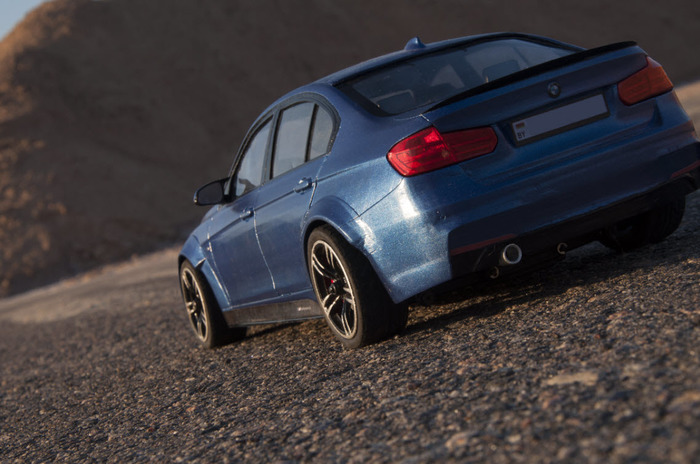

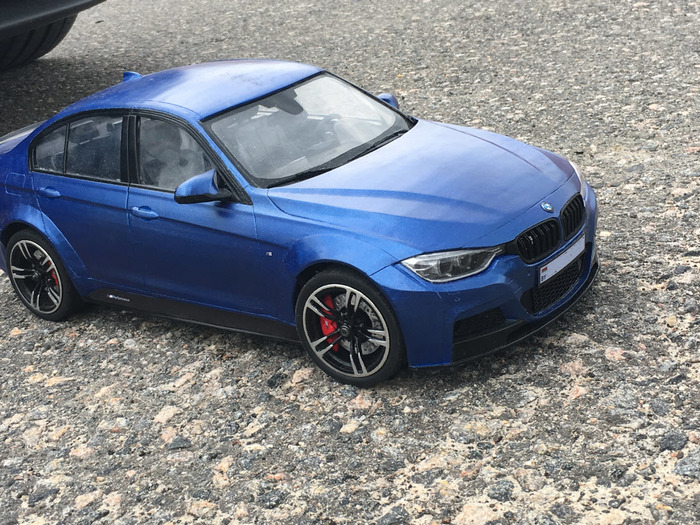

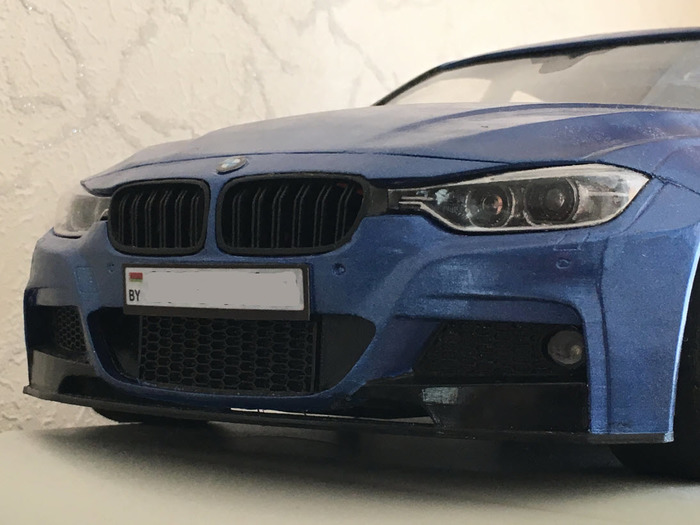

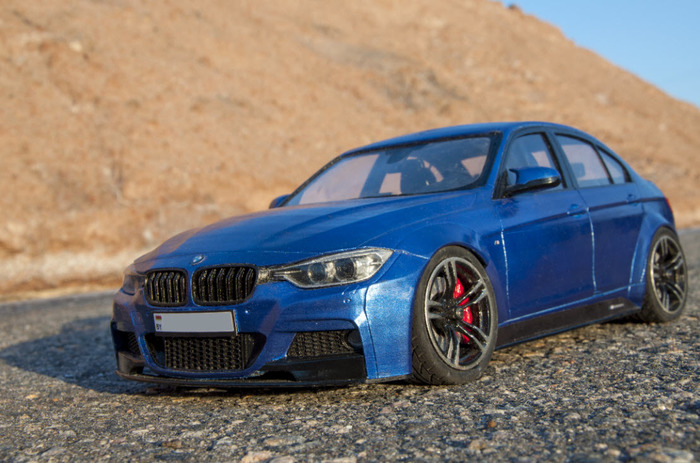

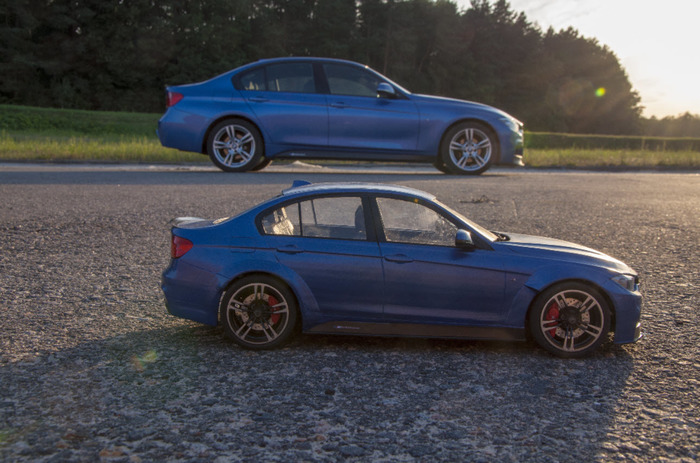

В этом посте будет немного фото кузова установленного на шасси, а также совместные фото с BMW 3 F30 с М пакетом и в M performance обвесе, но с другими дисками и суппортами.

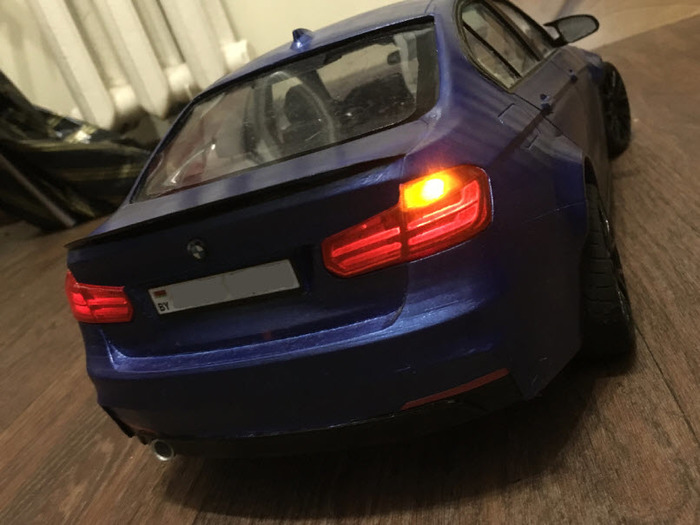

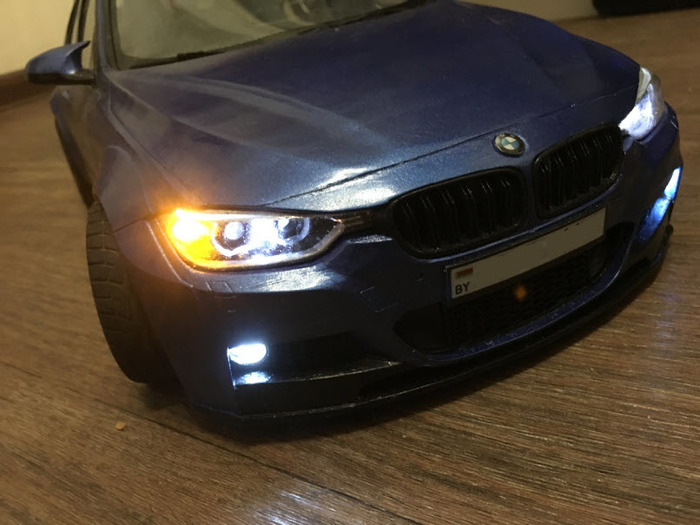

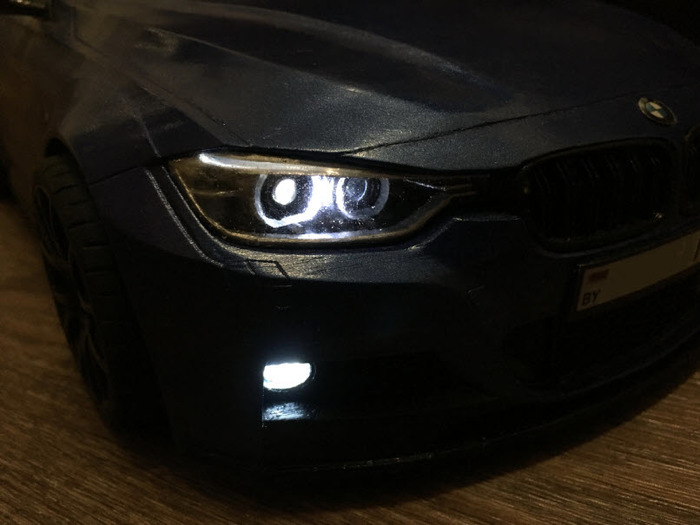

Немного фото работы света, поворотников, габаритных огней и тд.

Если у кого-то есть возможность и интерес сделать данный кузов для RC моделей из лексана, буду рад сотрудничеству.

Начало - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 1 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 2 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 3 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 4 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 5 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 6 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Этот пост будет про покраску/сборку кузова.

К сожалению, FDM печатью невозможно получить "финального" качества, даже после постобработки, шпаклевки, грунтовки, наждачки и тд. Если стараться все сделать "гладким", то "уйдут" грани, мелкие детали и другие важные для внешнего вида корпуса детали.

Ну да ладно, все равно RC модель не планировалось делать статичной, корпус планировалось использовать по прямому назначению, те. катать)

Так что будем продолжать как есть.

Краску подобрал по заводскому коду краски BMW, в данном случае это В45 - Estoril Blue, а точнее ESTORILBLAU 2 METALLIC (B45). Авто в этот цвет красят только с заводским М пакетом. Заказать авто с таким цветом без М пакета у дилера нельзя, если только это не BMW Individual. Так же для для окраски в этот цвет, помимо базы необходимо использовать лак.

Вот некоторые фото процесса покраски/сборки.

"Умный" блок света, для того, чтобы у модели поворотники, стоп сигналы, габаритные огни и тд. были функционирующими.

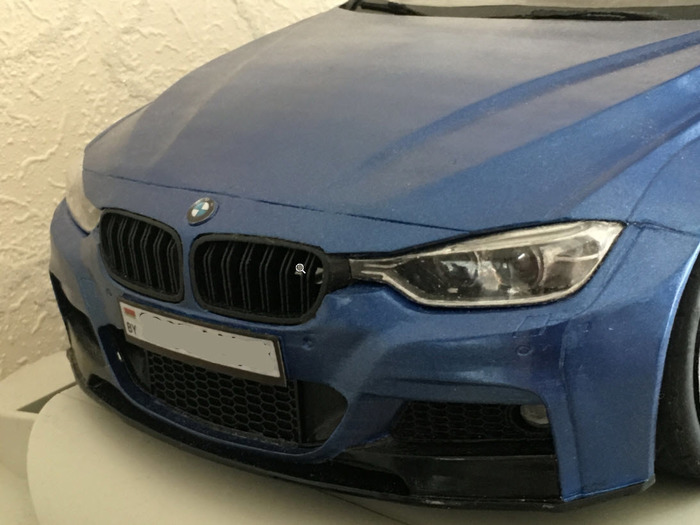

Фара оригинального авто и получившаяся.

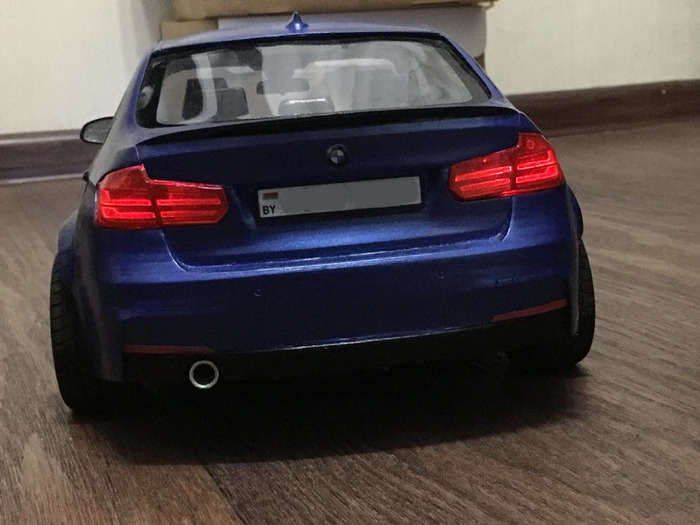

Задний световод и корпус заднего фонаря (живьем получше выглядит).

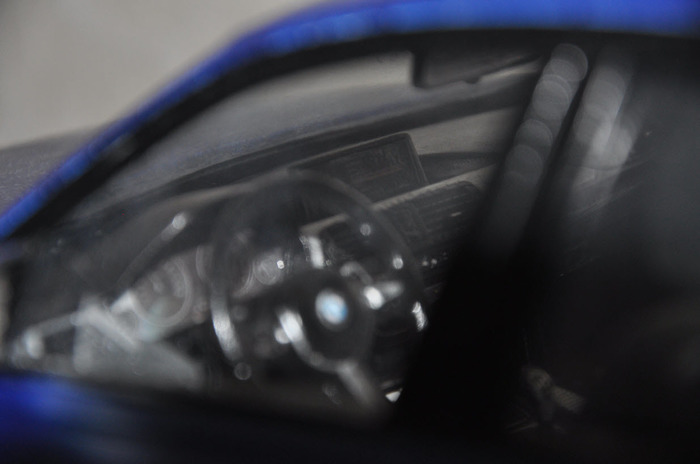

Изготовление элементов салона.

Дальнейший процесс сборки.

Продолжение истории будет в следующем посте)

Начало - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 1 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 2 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 3 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 4 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 5 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

В этом посте буде описываться процесс сборки кузова и изготовления "стекол" фар.

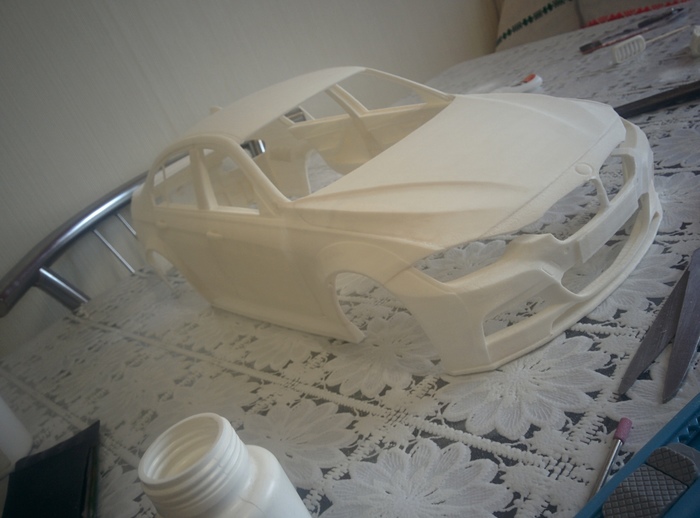

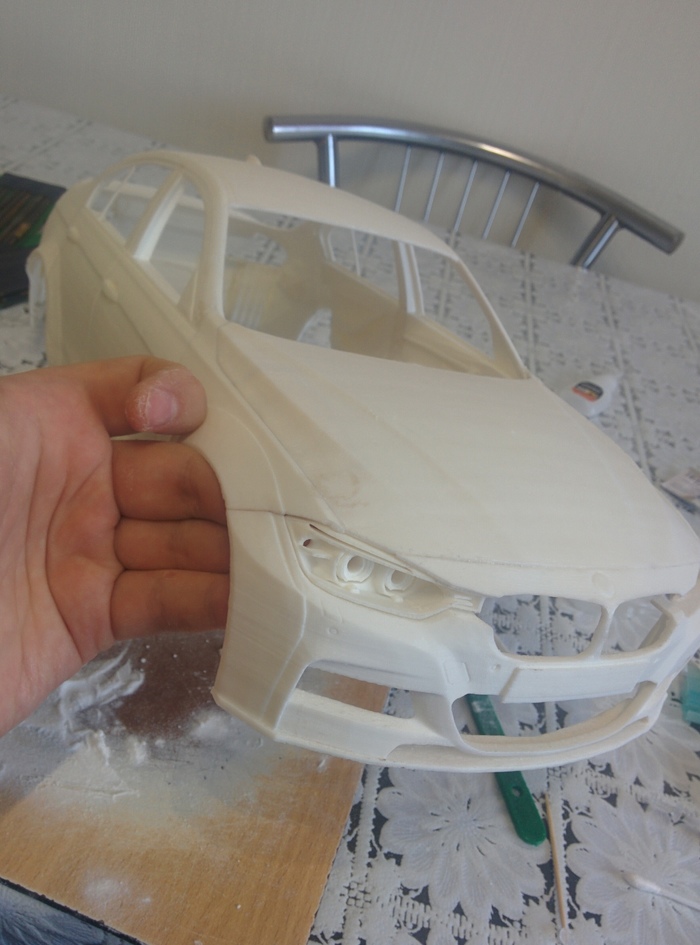

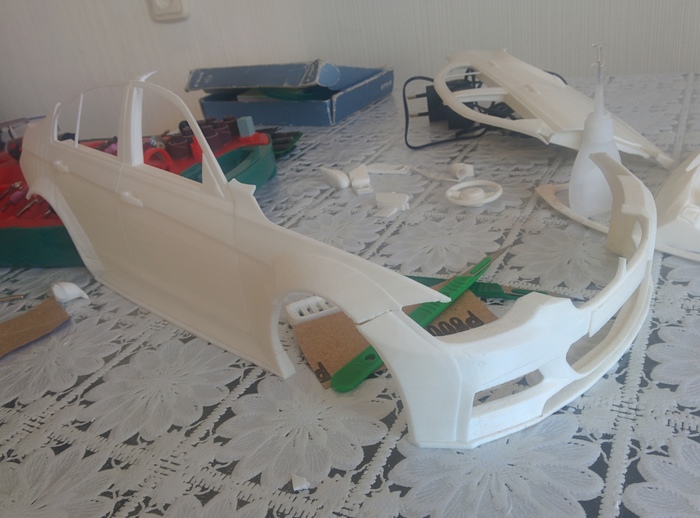

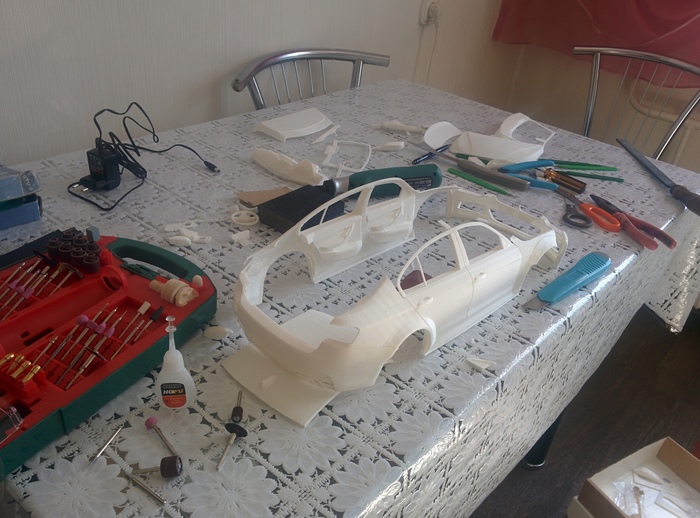

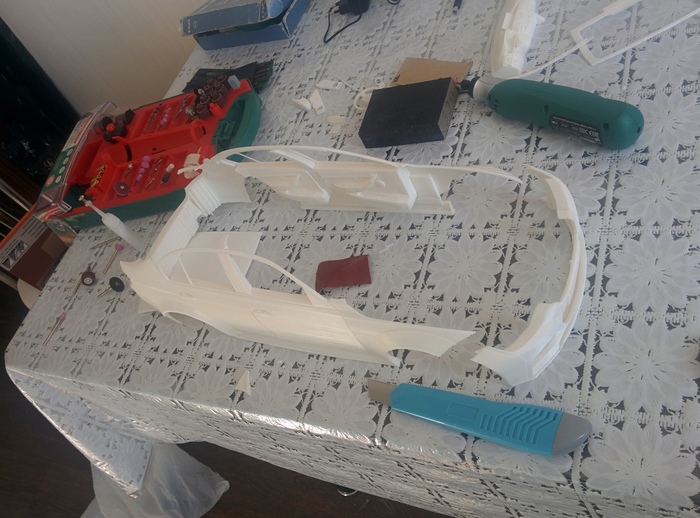

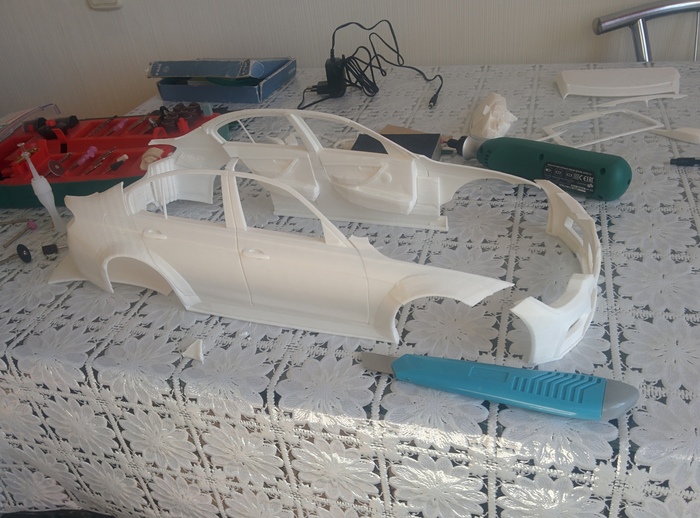

Начинаем понемногу вырезать и склеивать детали.

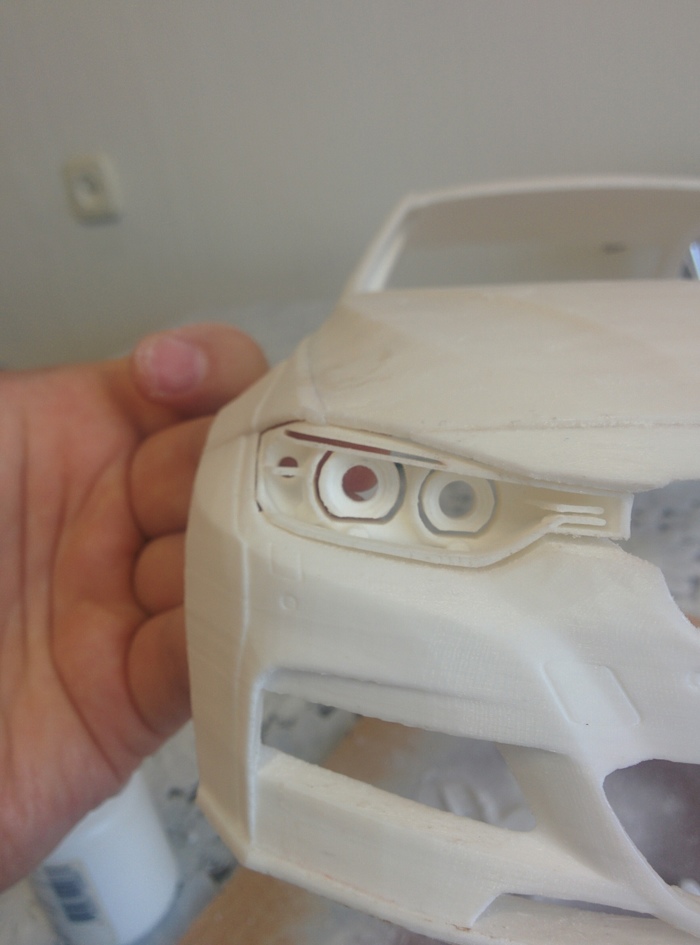

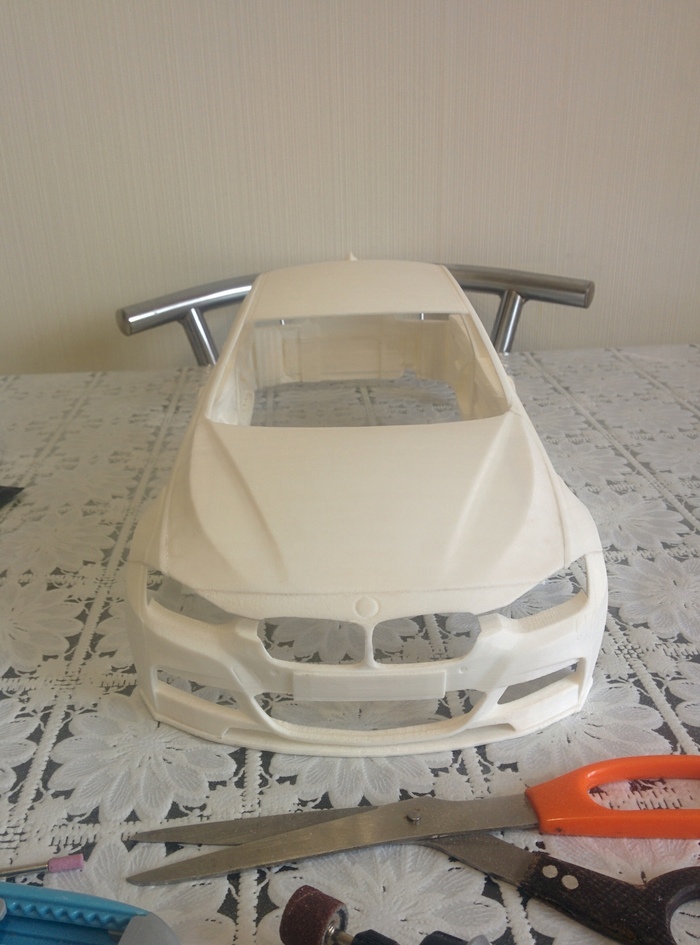

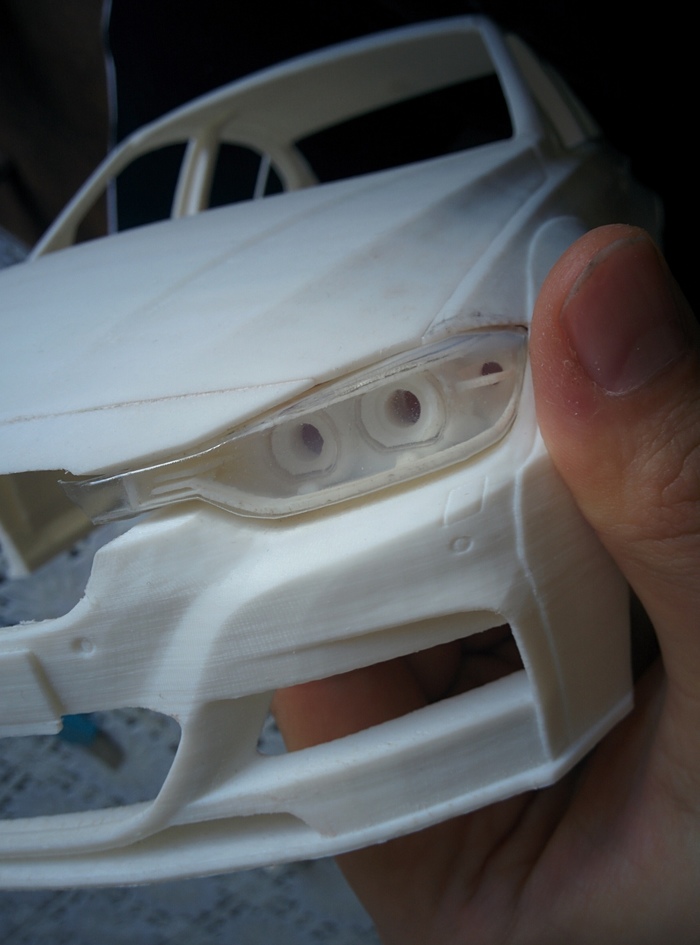

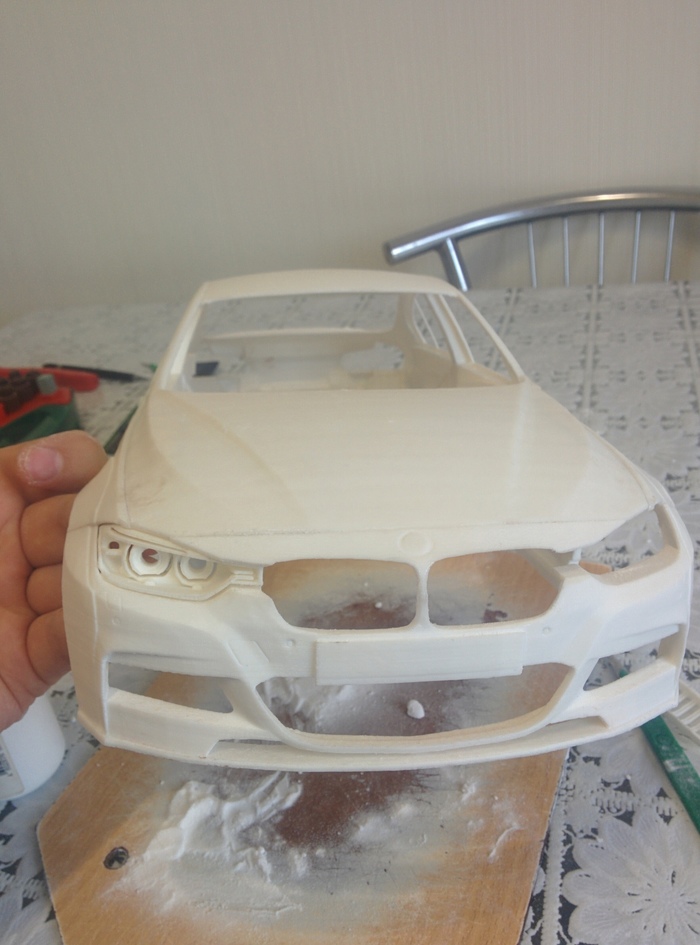

Примеряем фары

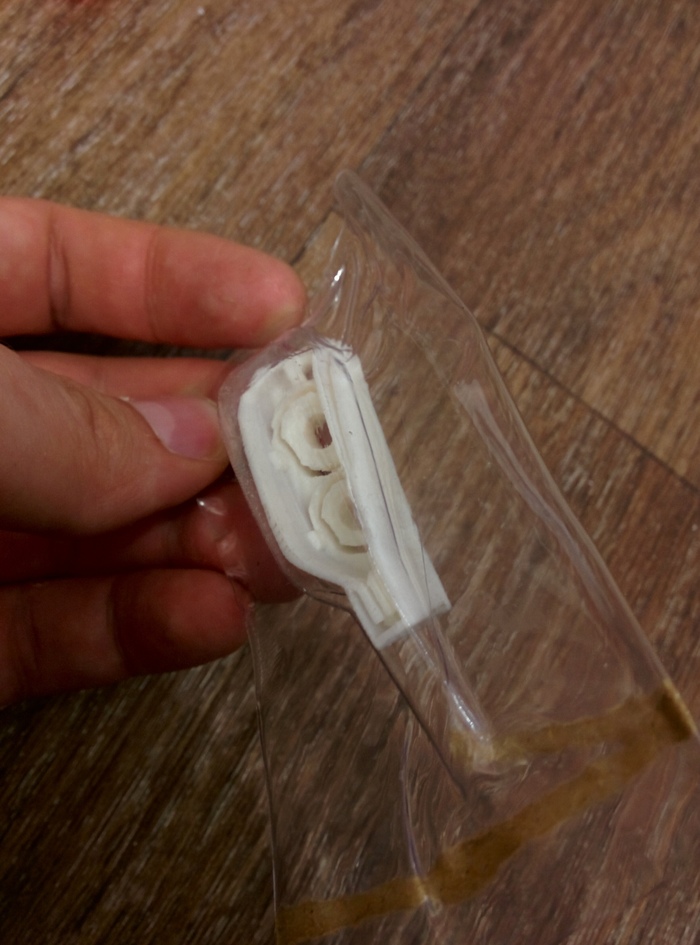

Процесс изготовления "стекол" фар. Печатаем шаблон, берем кусок прозрачного пластика (например от коробки с моделью), нагреваем его и обжимаем шаблоном. Вроде неплохо получилось)

Приблизительная примерка

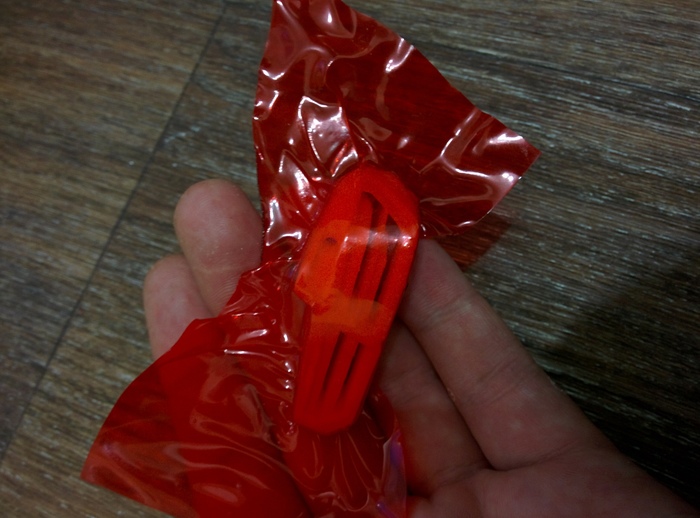

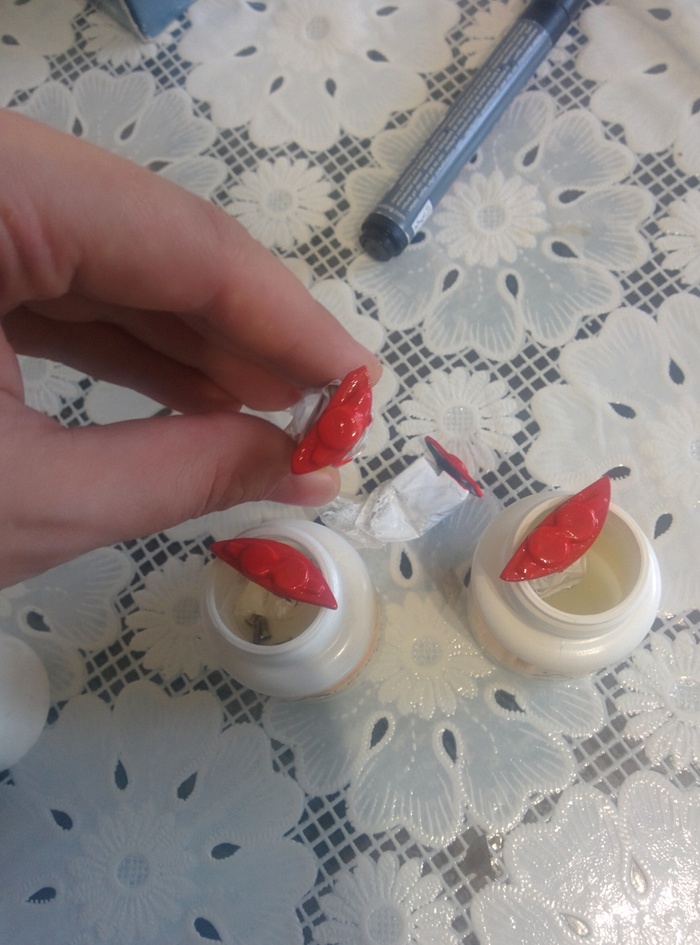

Задние фонари по той же схеме, только "пластик" был вырезан из куска красной папки-файла.

Примерка

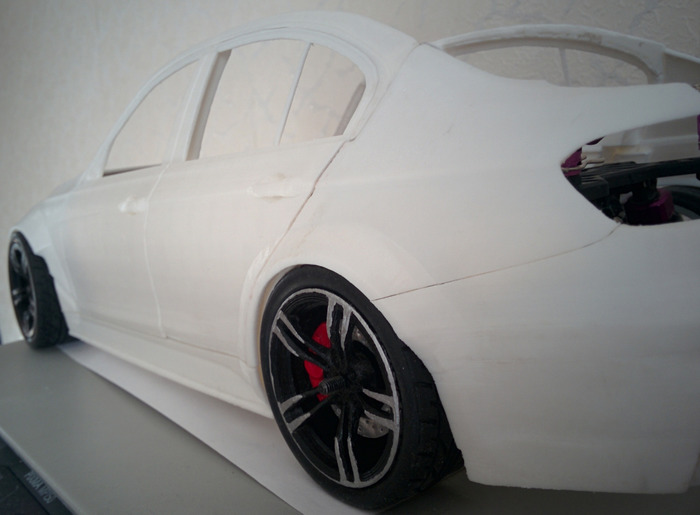

Фитмент арки и колеса)

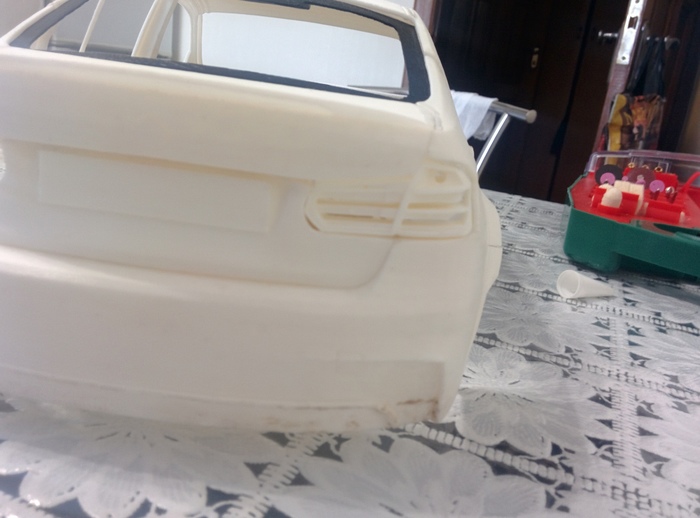

Небольшая примерка

Далее нужно будет все подогнать, где необходимо зачистить, зашкурить, зашпаклевать и подготовить к покраске.

Также делаем наклейки. Номера, шильдики M, наклейки M performance для порогов, вариации экрана NBT и NBT evo и разные варианты приборной панели: сток, расширенная, жк панель в режиме спорт.

Продолжение истории будет в следующем посте)

Начало - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 1 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 2 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 3 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 4 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Это в большей степени будет фото пост. Здесь будут фото некоторых напечатанных деталей (сейчас у меня ограничение на 25 фото).

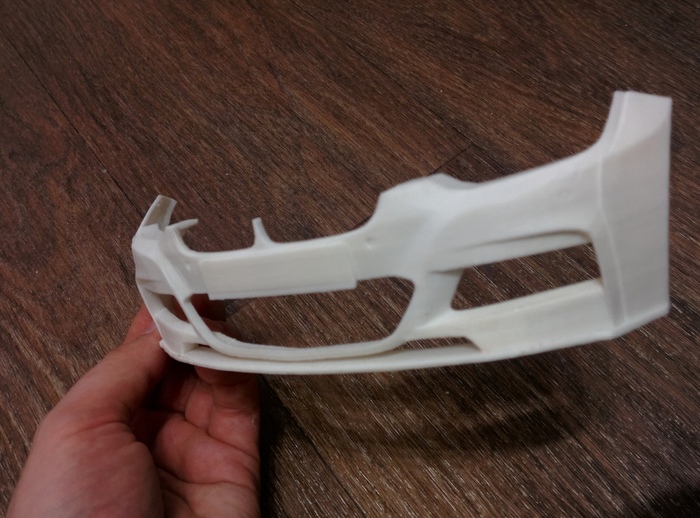

Передний бампер, 14 часов печати.

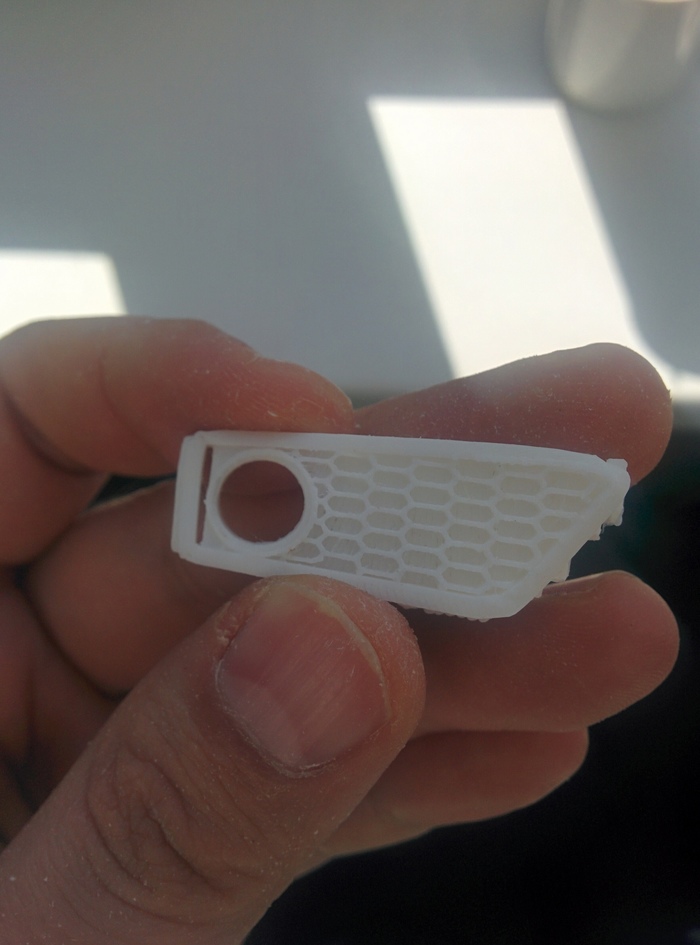

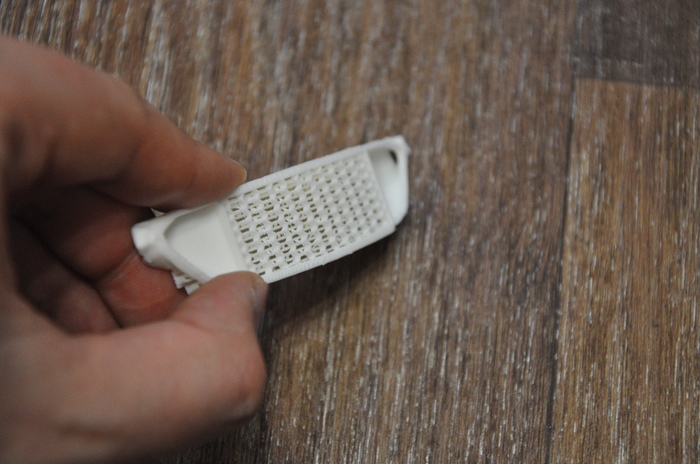

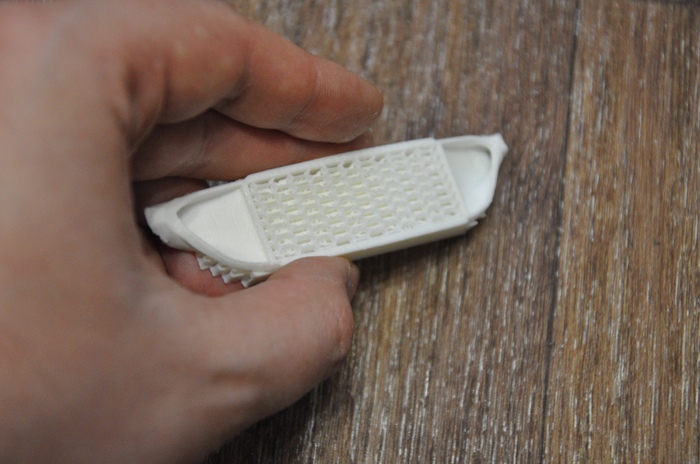

Решетки, воздуховоды и интеркулер переднего бампера.

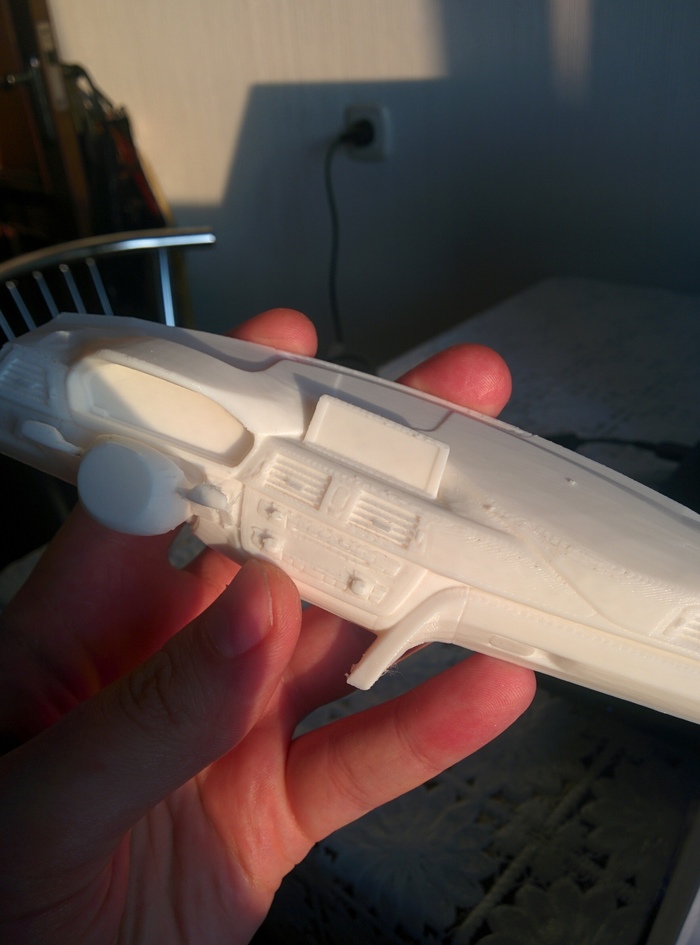

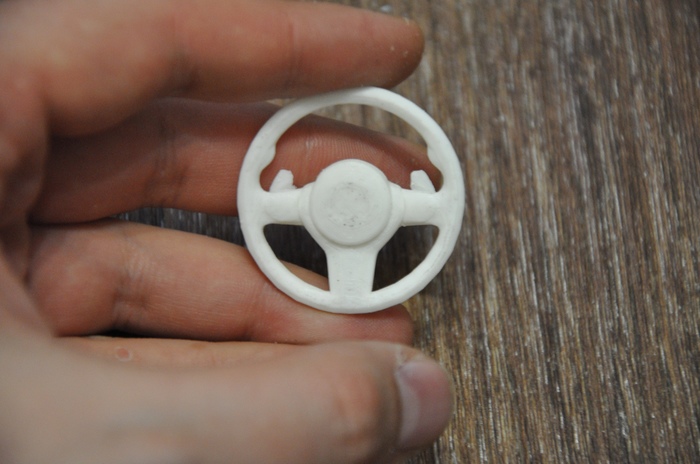

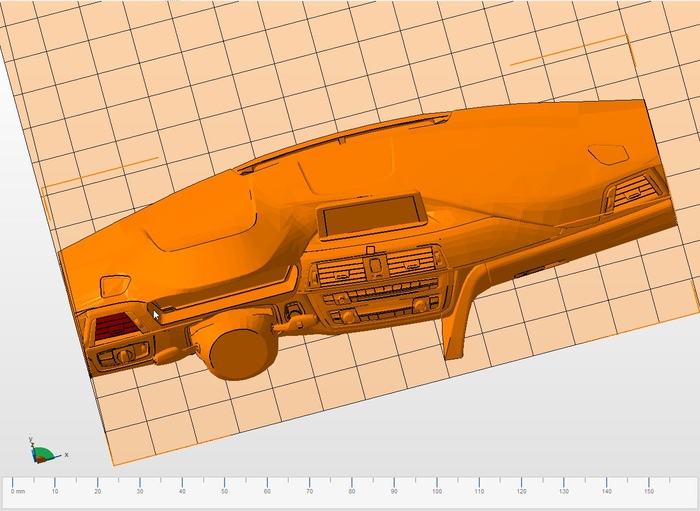

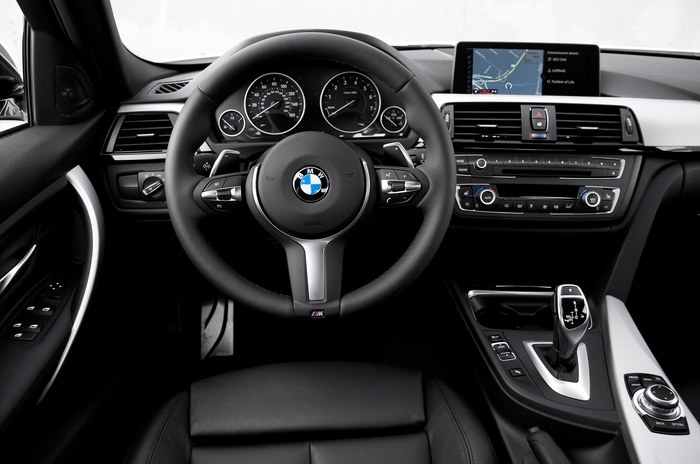

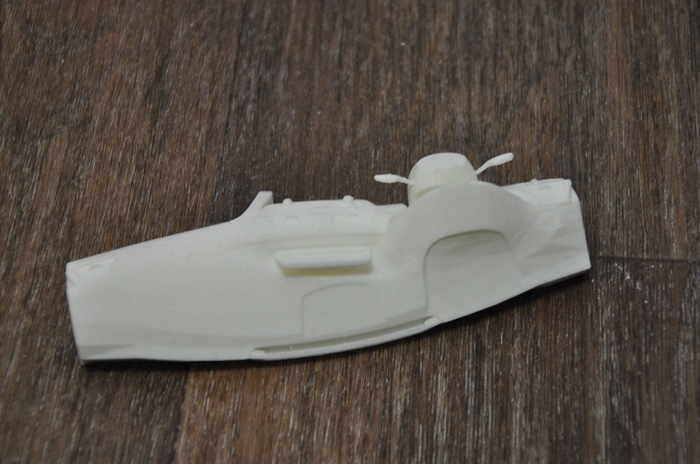

Элементы салона - передняя панель, руль, салонное зеркало.

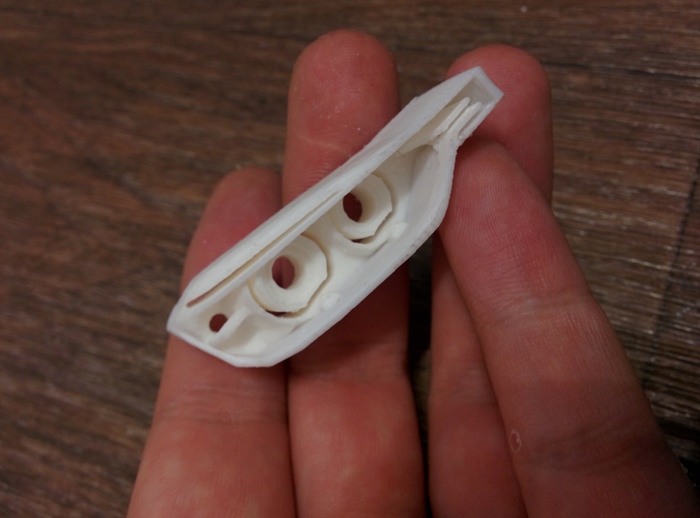

Корпуса передних фар, задних фонарей с отверстиями для световодов (планирую делать из SBS пластика) и светодиодов.

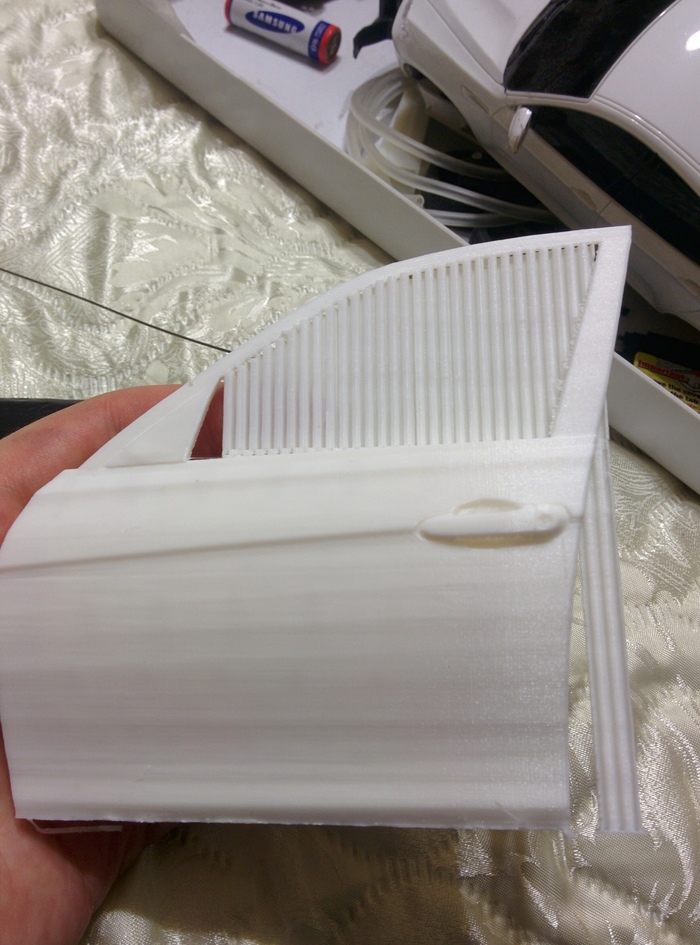

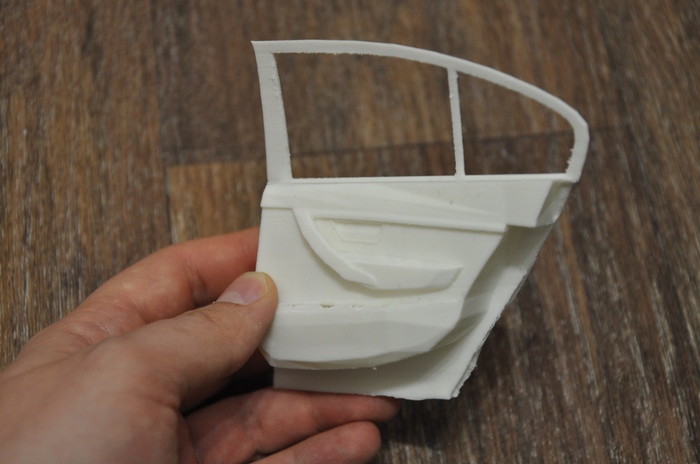

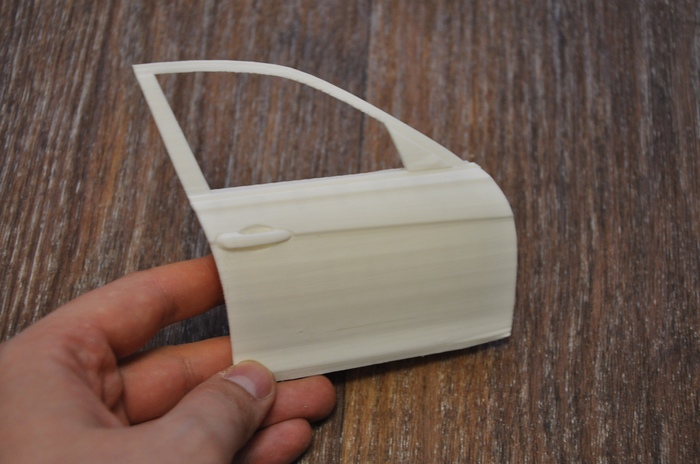

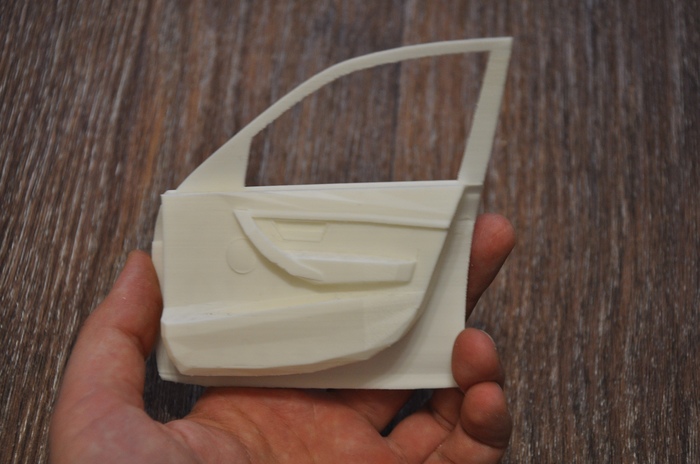

Двери тоже готовы. На водительской двери есть личинка замка, а на пассажирской нет, все как на оригинале)

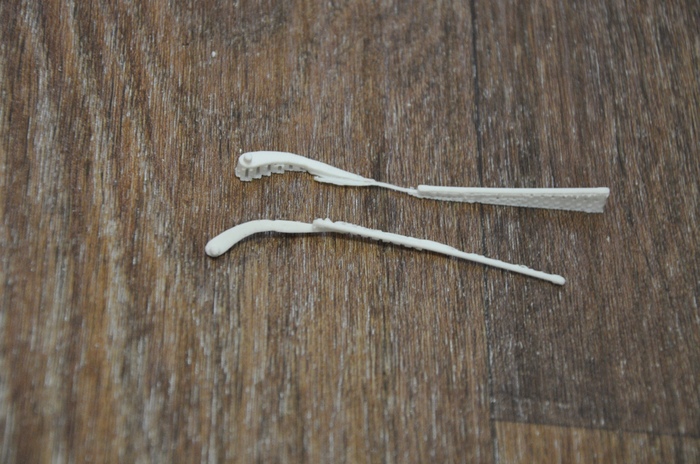

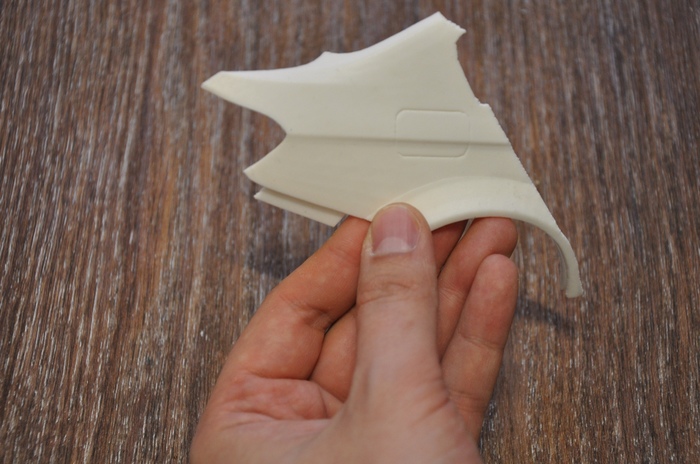

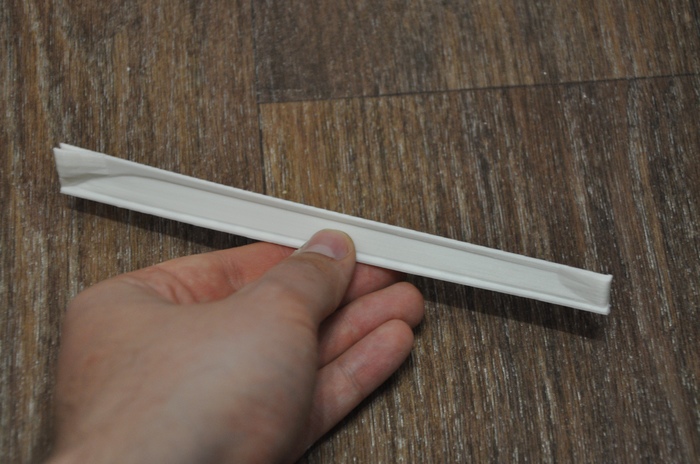

Порог, переднее и заднее крылья, "дворники"

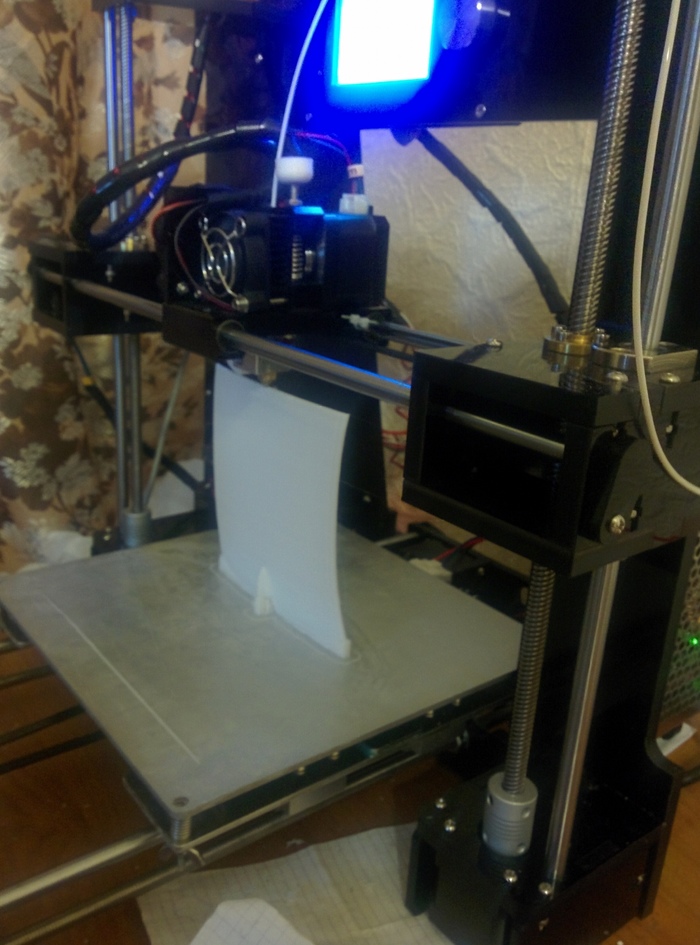

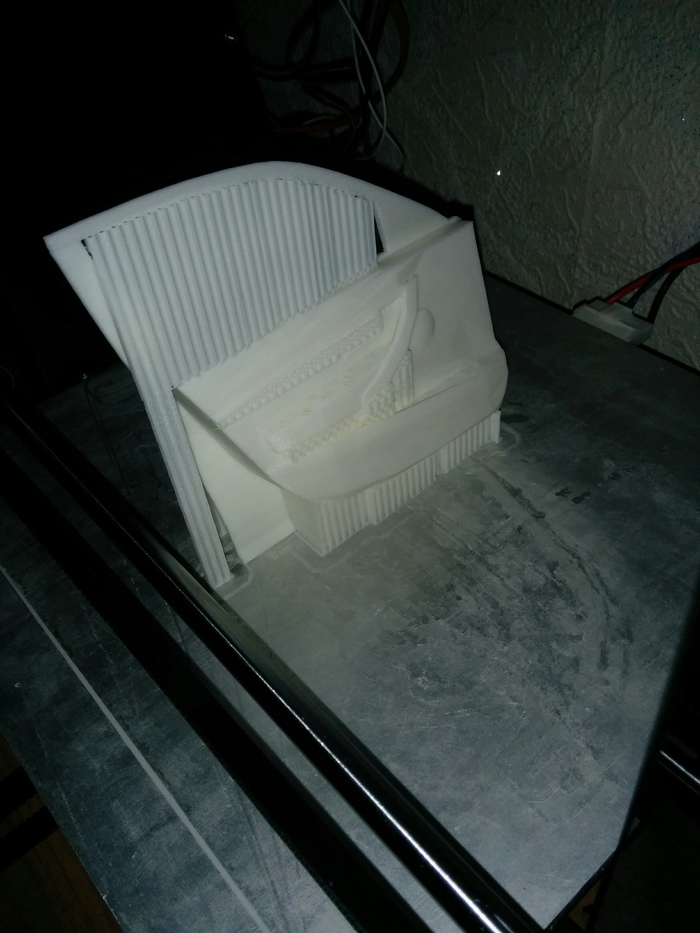

Немного фото процесса печати.

Продолжение истории будет в следующем посте)

Начало - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 1 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 2 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 3 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

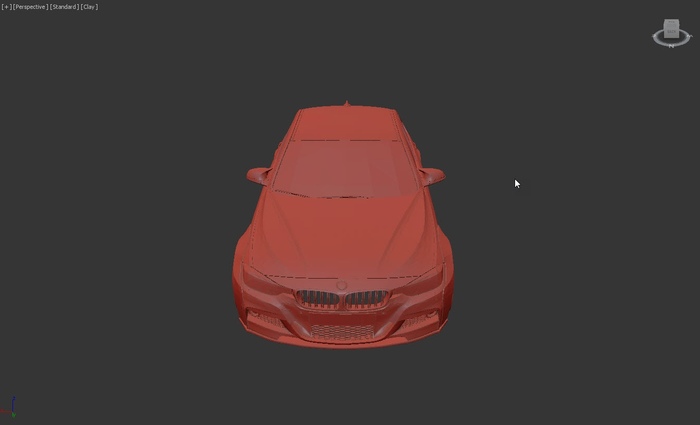

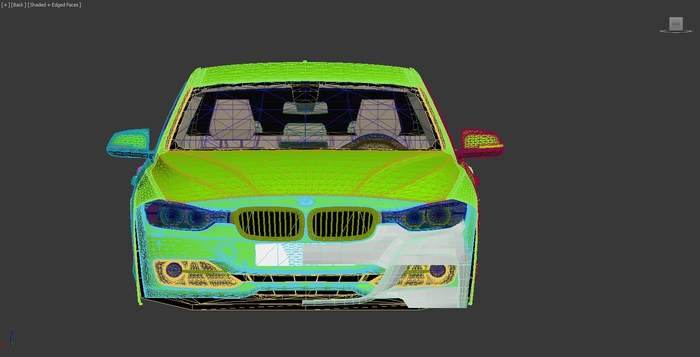

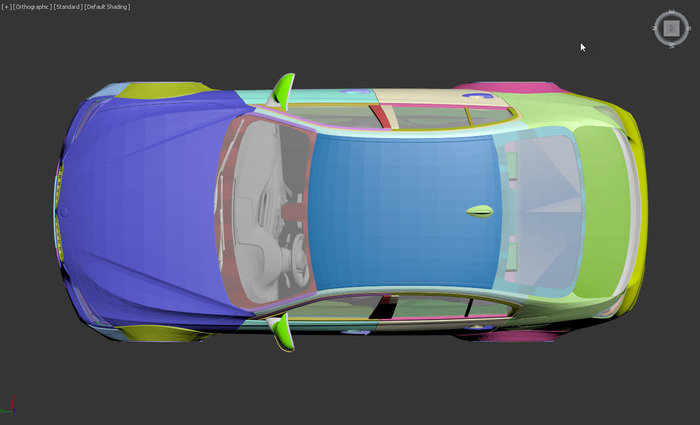

Этот пост будет про дальнейшее изготовления 3d модели, а точнее М пакета и M performance обвеса для него.

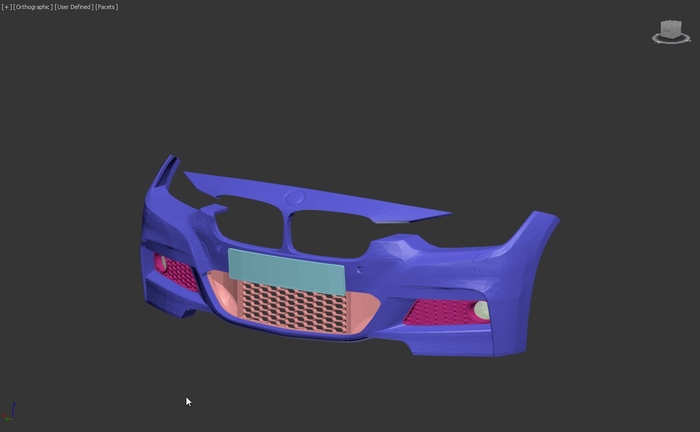

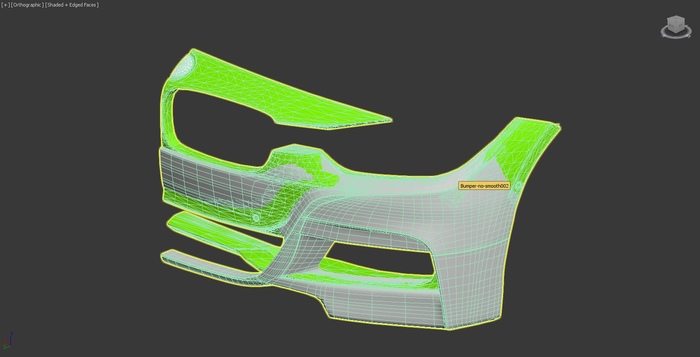

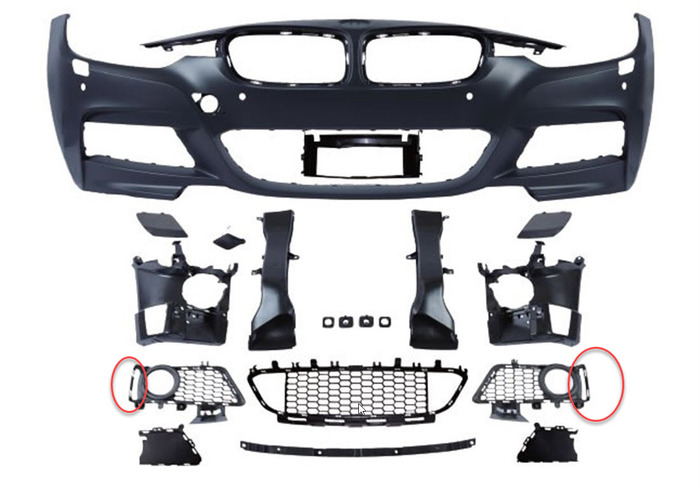

Начинаем с бампера.

Здесь пригодится 3d скан, сделанный ранее, для того чтобы использовать его в качестве ориентира.

Примерка бампера и результат. Также на бампер будут добавлены парктроники, омыватели фар, заглушка буксировочного крюка и планка для номера.

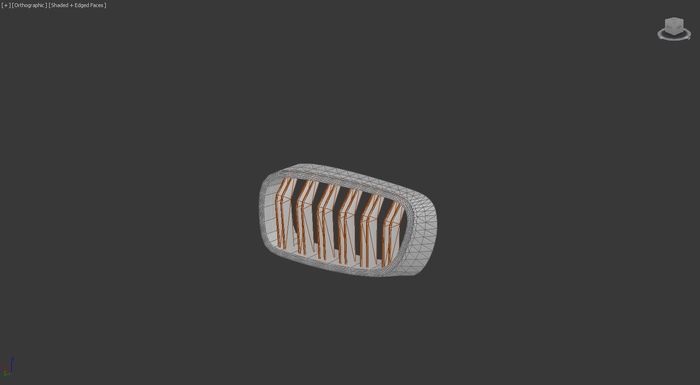

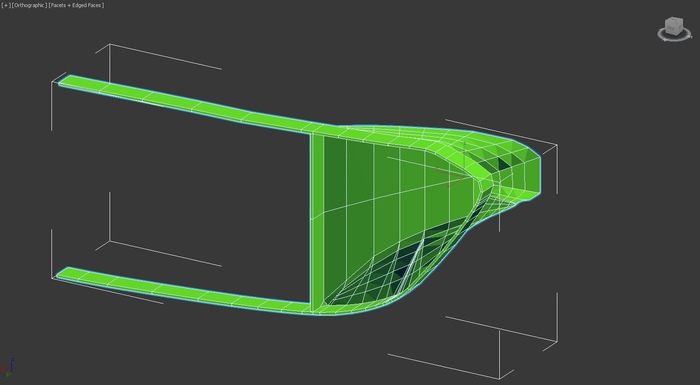

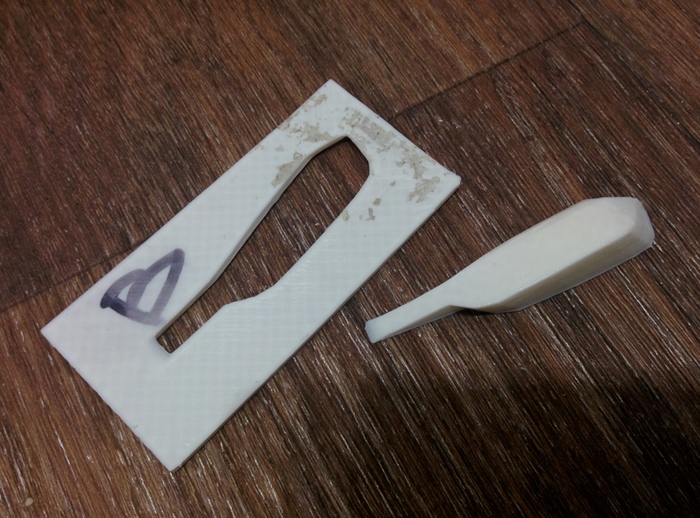

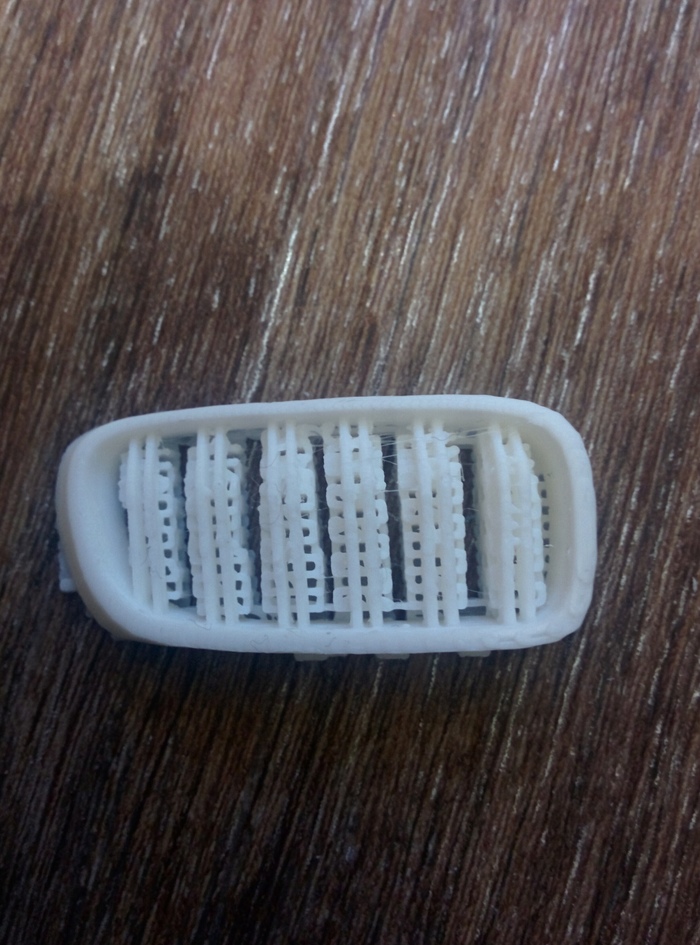

Приступаем к изготовлению "ноздрей" решетки радиатора в BMW M3 стиле, со сдвоенными ребрами.

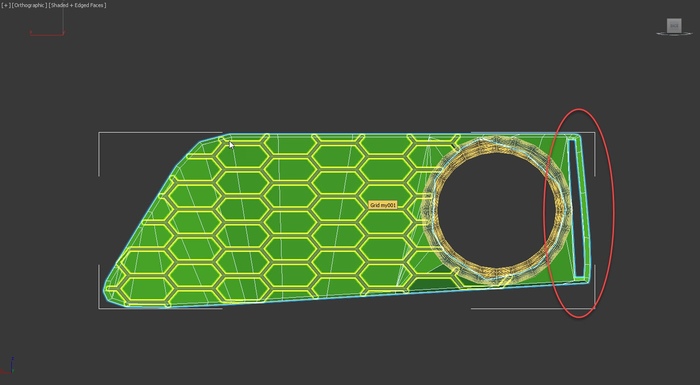

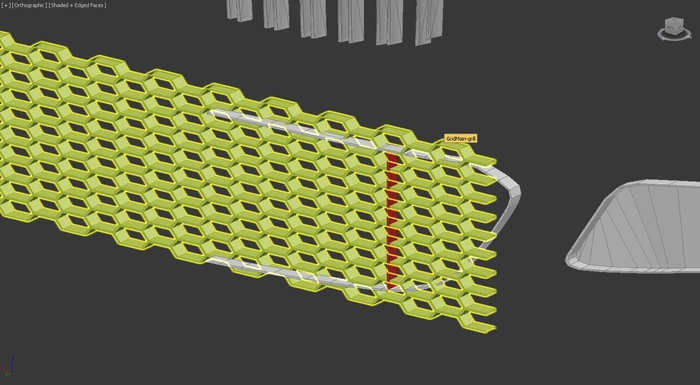

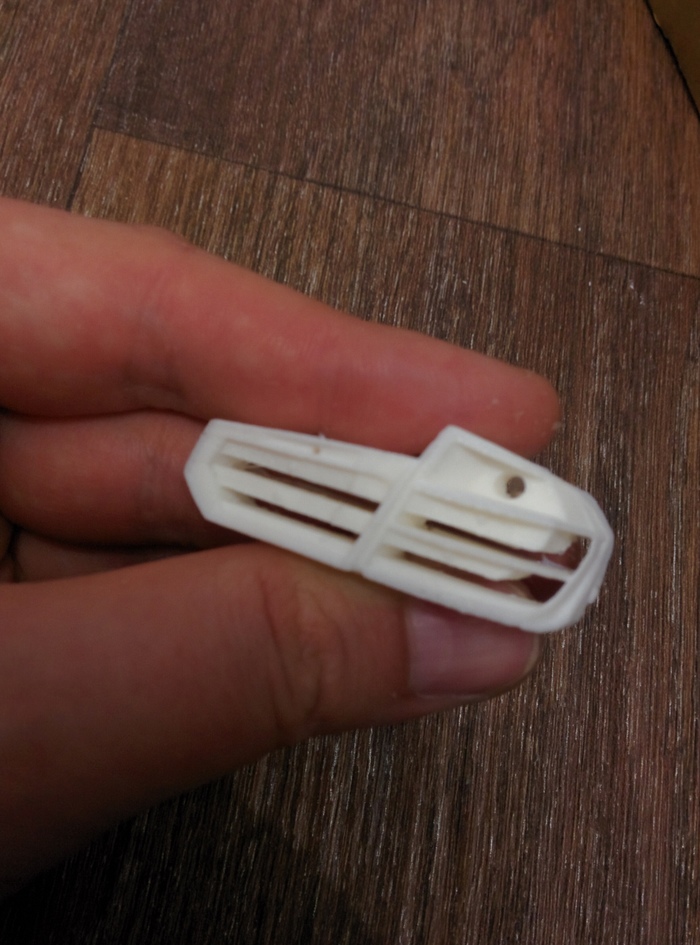

Далее делаем решетку с противотуманками, у решеток есть отверстия для улучшения аэродинамики. Их тоже сделаем) для копийности будет плюсом.

Так же решил заложить возможность в дальнейшем использовать блок света, что бы в противотуманки можно было установить светодиоды. А также в дальнейшем сделать для фар ближний/дальний свет, габариты (ангельские глазки и бровь), поворотники и стоп сигналы.

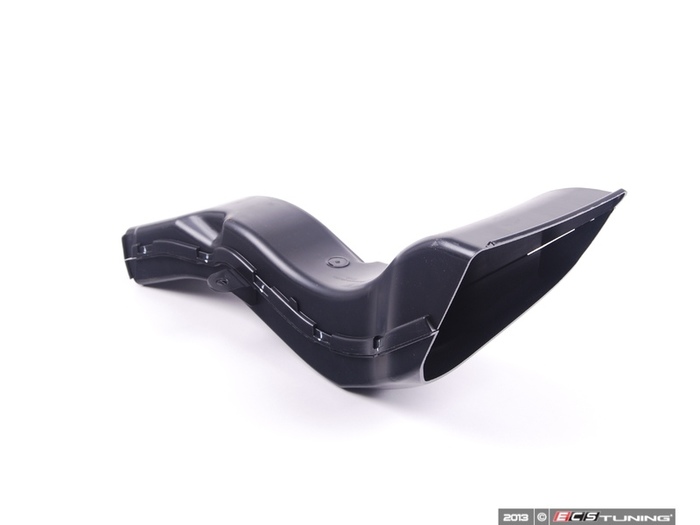

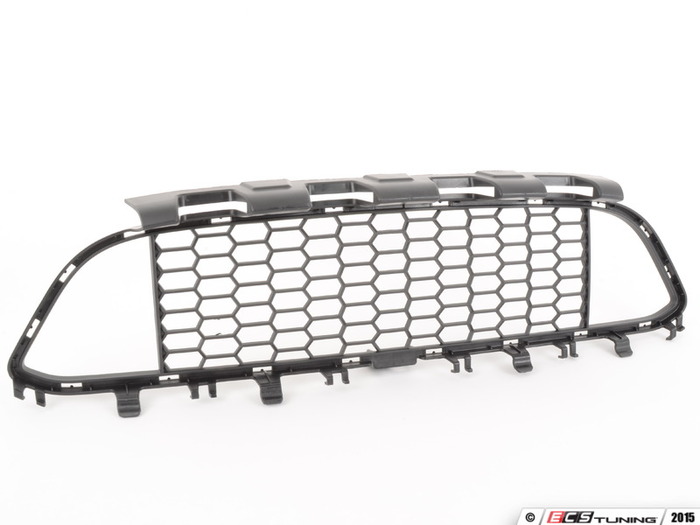

Делаем среднюю решетку бампера и воздуховоды для охлаждения тормозов. Хотя тормозов и нет), но для копийности тоже будет плюсом.

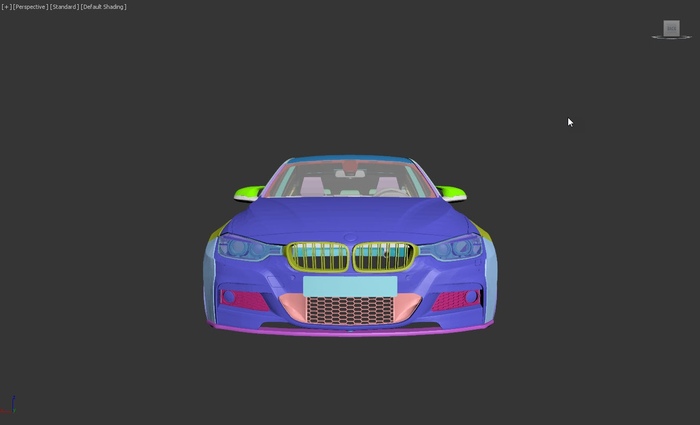

Общий вид переднего бампера с решетками, противотуманками, парктрониками, рамкой номера, омывателями и заглушкой буксировочного крюка.

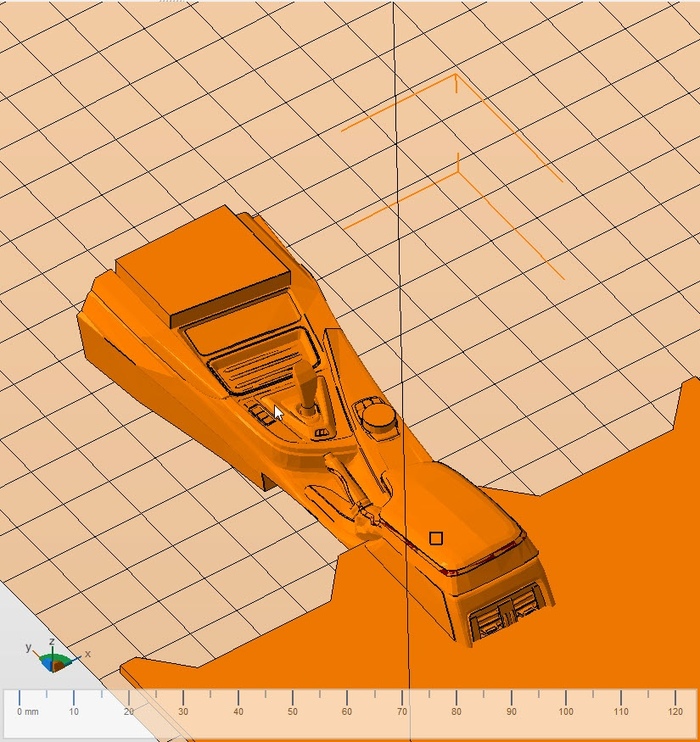

Далее делаем салон, с учетом того, что необходимо оставить место для регулятора, сервы и другой электроники шасси.

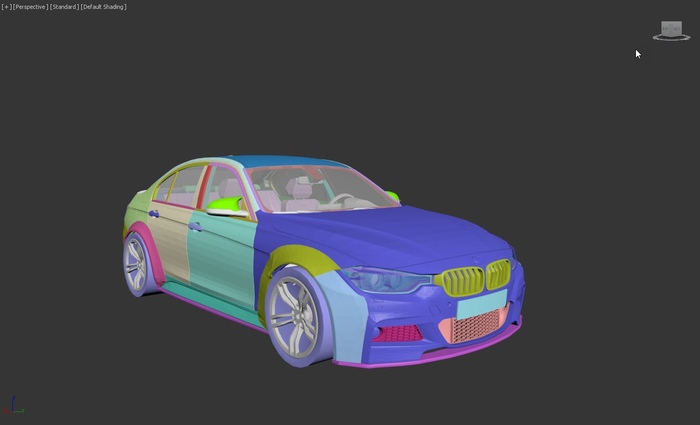

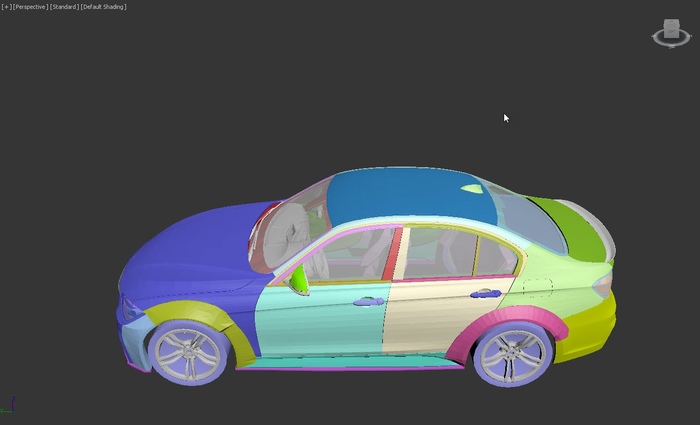

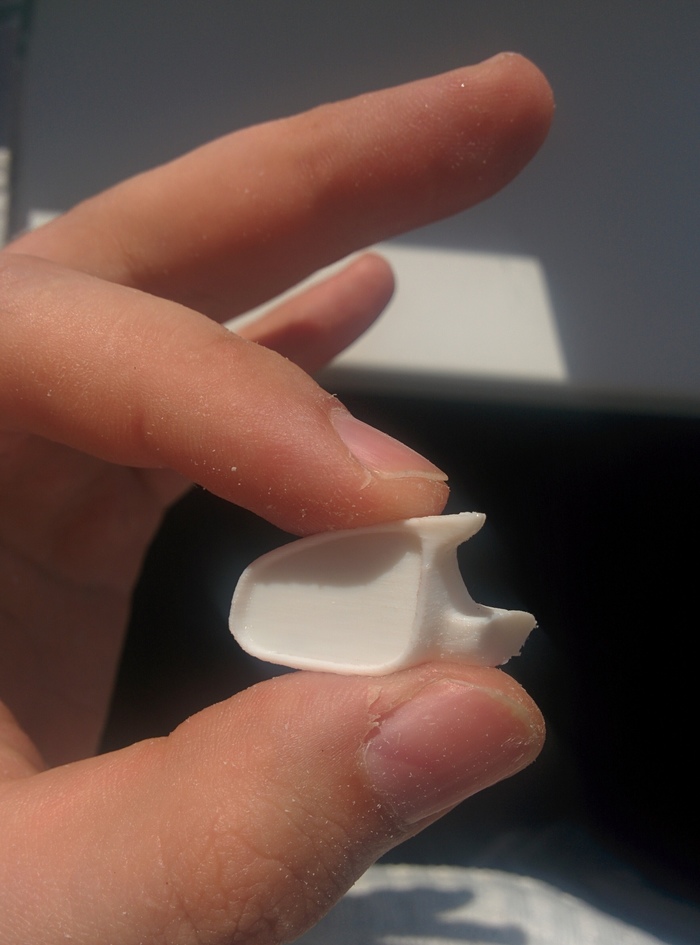

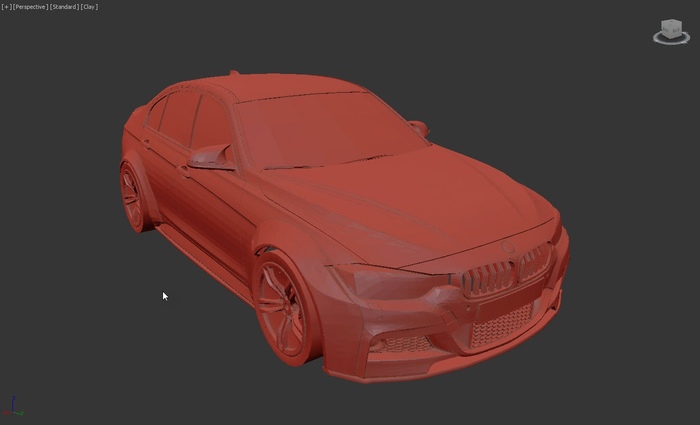

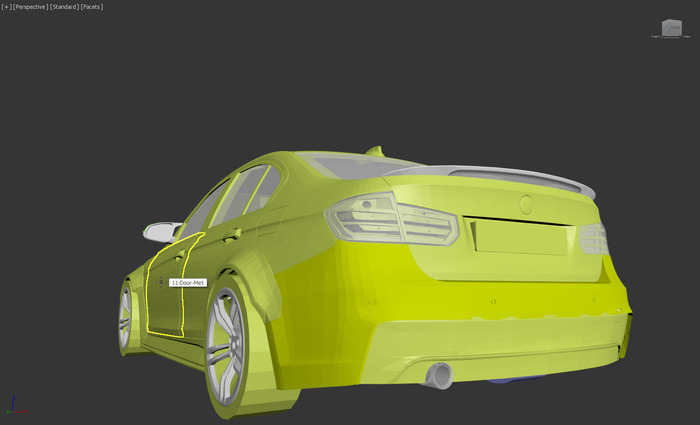

Были сделаны расширения кузова в стиле Liberty Walk BMW M4, а также пороги, бампера передний и задний, обвес M performance (передний сплиттер, "лезвия" порогов, задний спойлер) и зеркала от BMW M3.

Осталось доделать некоторые места. Сделать отражатели, корпуса фар и световоды, для возможности в дальнейшем установки блока света, чтобы работа освещения была приближена к оригинальному авто, т.е. чтобы светили ангельские глазки, бровь и световоды габаритных огней в задних фонарях.

Нужно еще сделать стекла фар, задних фонарей и общее остекления авто. Напечатать на 3d принтере их, к сожалению, не получится, потому что этим способом нельзя сделать детали достаточно прозрачными и тонкими,  даже используя SBS пластик с обработкой.

Потом останется сделать деталировку и то что потребуется отдать на 3d печать.

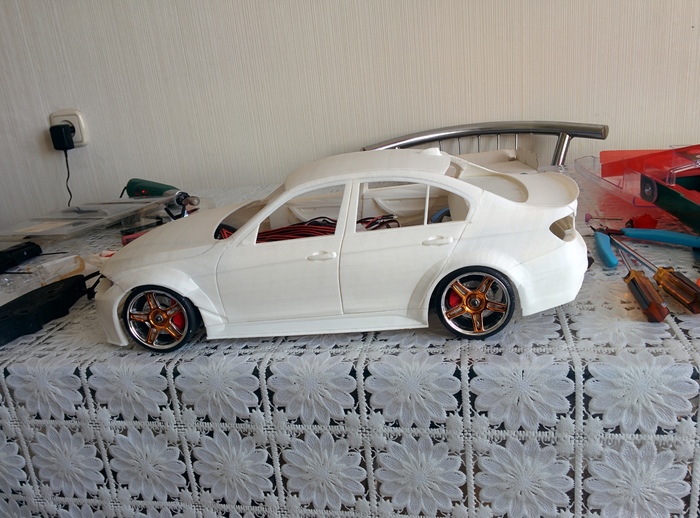

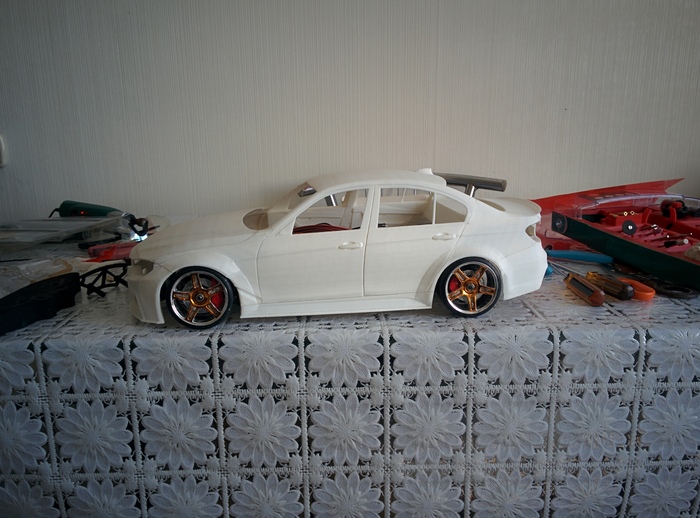

Кузов в процессе доработок.

Возможно у кого-то есть возможность и интерес сделать данный кузов из лексана? Буду рад сотрудничеству.

Продолжение истории будет в следующем посте)

Начало - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 1 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Часть 2 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

Этот пост будет про изготовление тормозных дисков и суппортов для RC модели без 3d принтера)

Целесообразность данных действий сомнительна при во возможности приобрести готовые комплекты. Но суппортов BMW M performance для RC моделей нет), ну и как один из вариантов самостоятельного изготовления комплекта тормозных дисков и суппортов для любой RC модели. Данный способ один из возможных и местами не самый оптимальный.

Вот как выглядит оригинальный комплект тормозных дисков и суппортов для BMW 3 f30 M performance.

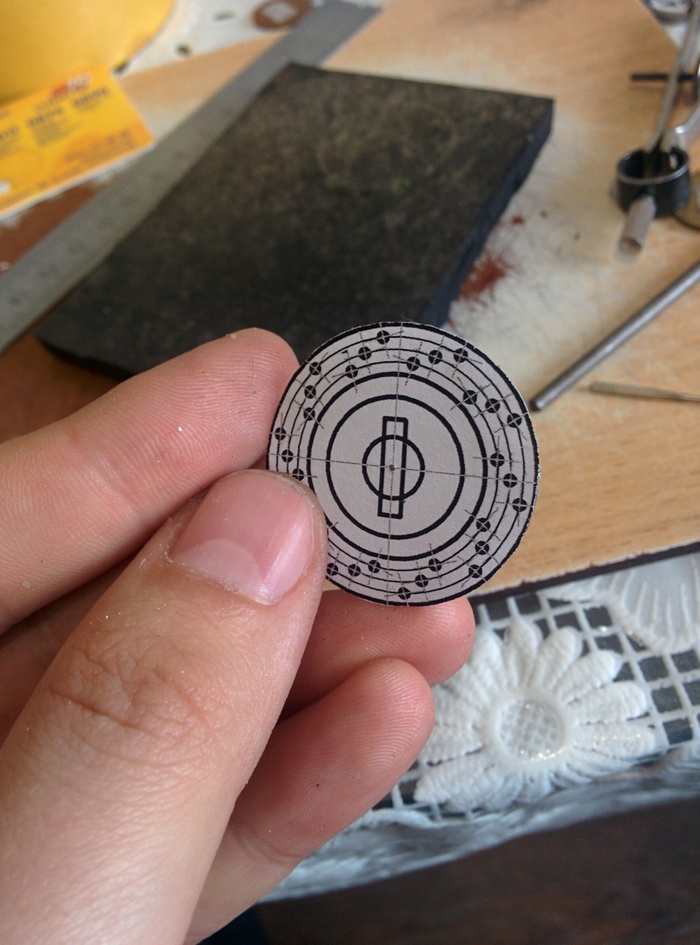

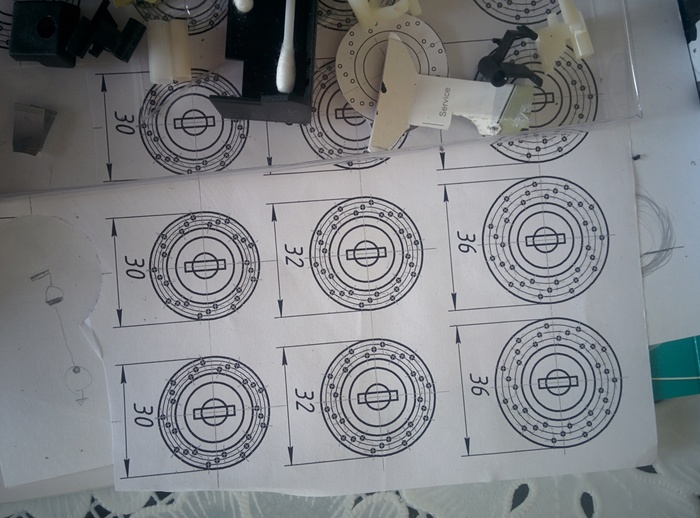

Начнем с дисков. Печатаем шаблон на бумаге. Тут пришлось пойти на некоторое упрощение.

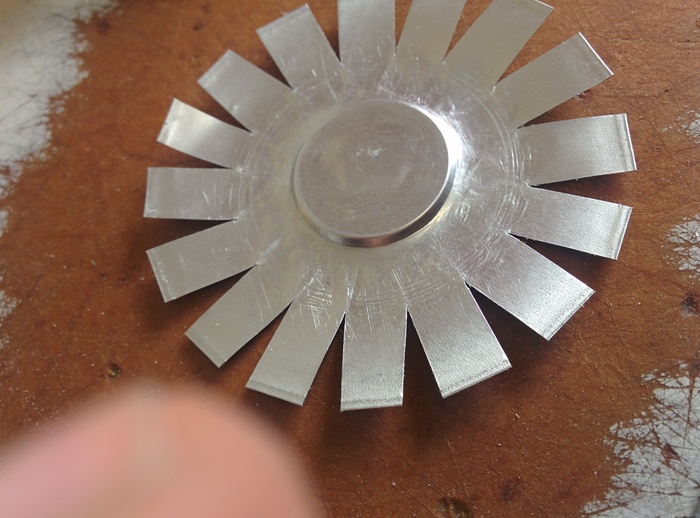

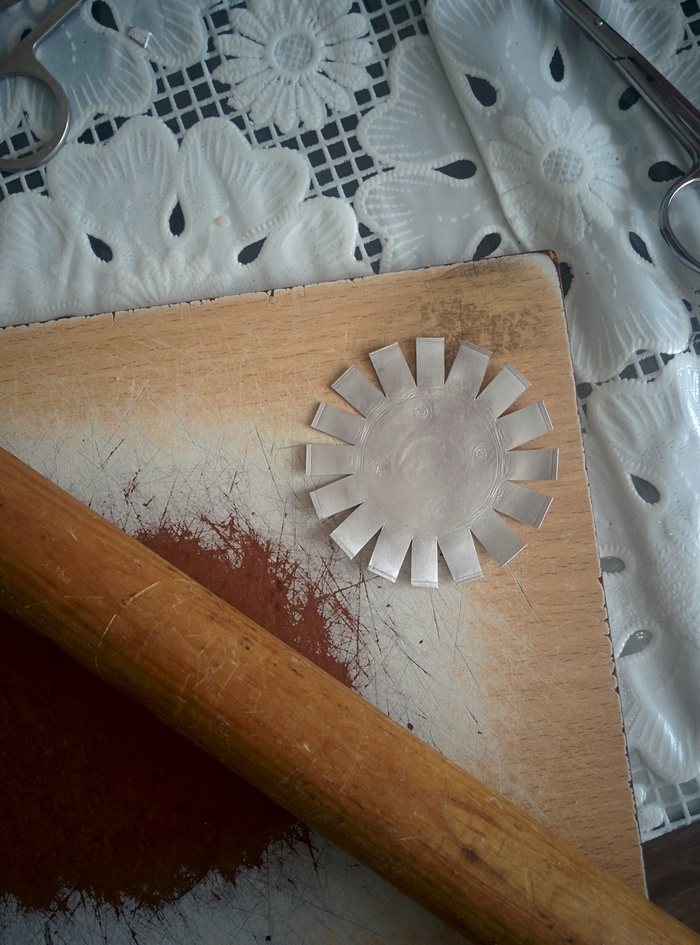

Далее берем металлическую оболочку от свечки маленькой, подрезаем углы и раскатываем ее

Небольшое отступление.

Тут необходимо отметить один момент, моя шасси шириной 200мм, а большинство шасси шириной 195мм, поэтому не все кузова для нее хорошо подходят, а большинство интересных кузовов делается под стандартную ширину 195мм. Также диски необходимо использовать или с нулевым вылетом или с вылетом не более 3мм, иначе колеса слишком далеко выходят за пределы кузова.  А если к хексу добавляется толщина тормозного диска, даже 1-2мм, то ширина шасси становится еще больше - 202-204мм, что уже не приемлемо, поэтому необходимо немного обтачивать хекс и использовать минимальную толщину тормозного диска. Один из вариантов обойти это ограничение - использовать диски с нулевым вылетом (но я не находил таких которые бы мне понравились, обычно интересный дизайн с вылетом от 3 и более мм) или расширение кузова, но опять таки, для большинства кузовов купить его нельзя, и вам придется изготавливать его самостоятельно, например можно сделать арки колес из пластиковой бутылки. В принципе результат не плохой получается) Но тут всплывает еще один нюанс, т.к. кузов сделан из лексана, то нельзя использовать супер клей и большинство других типов клея, клей нужно подбирать, ну и от ударов и вибраций расширения могут отклеиваться.

Продолжаем.

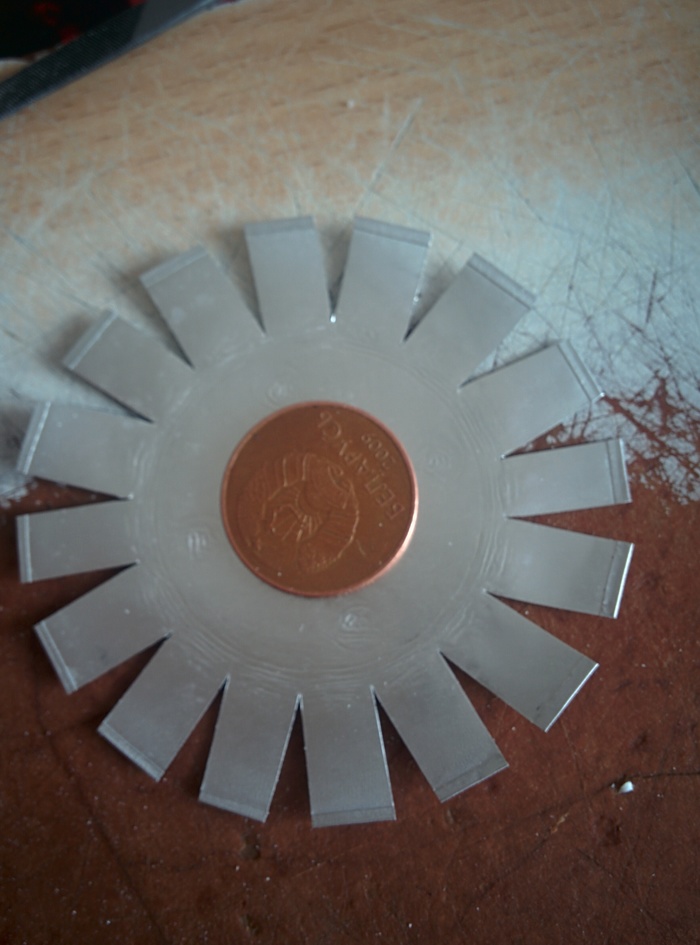

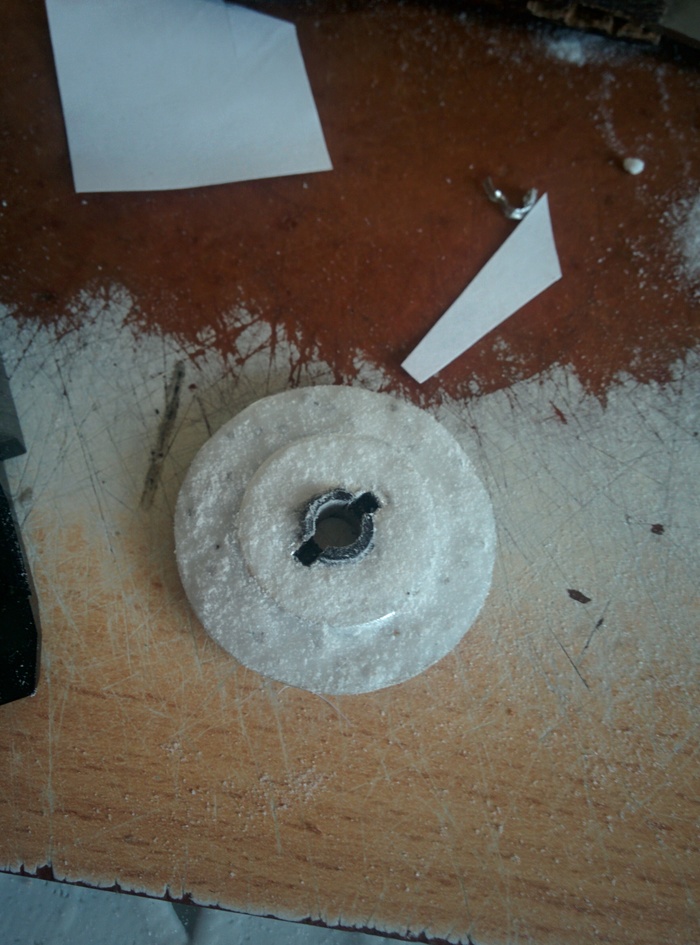

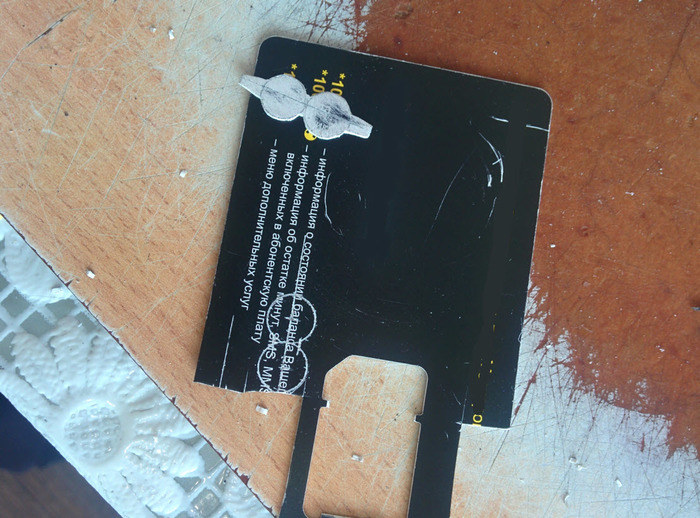

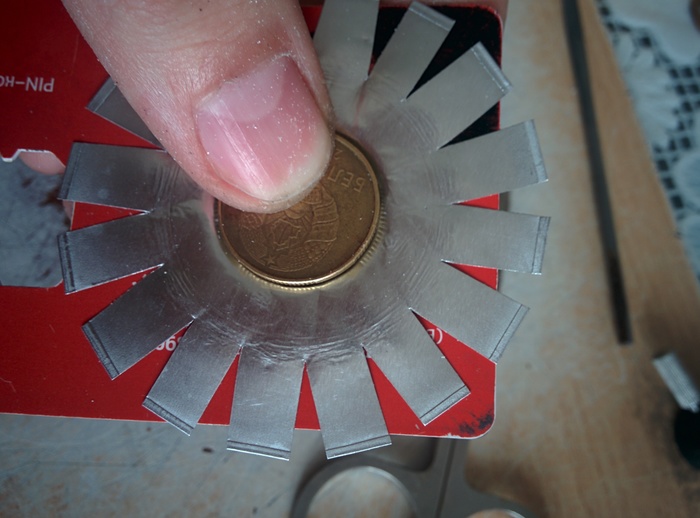

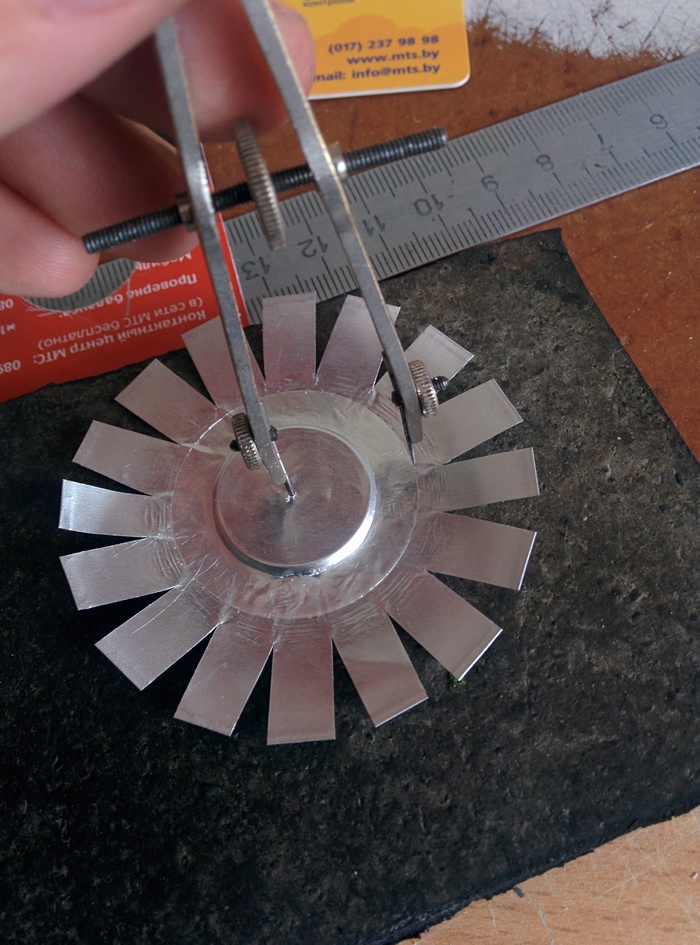

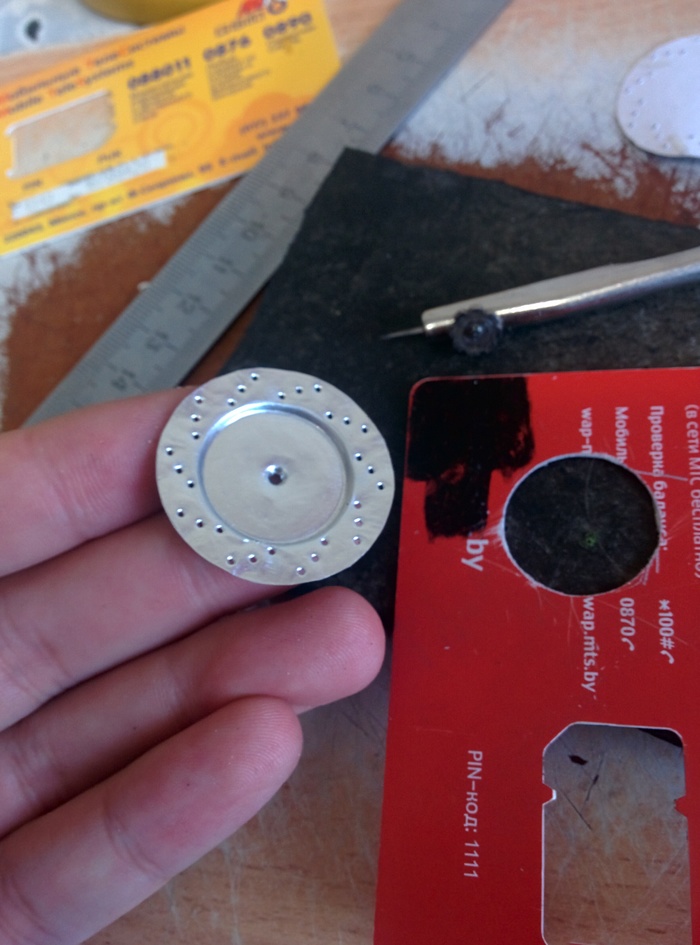

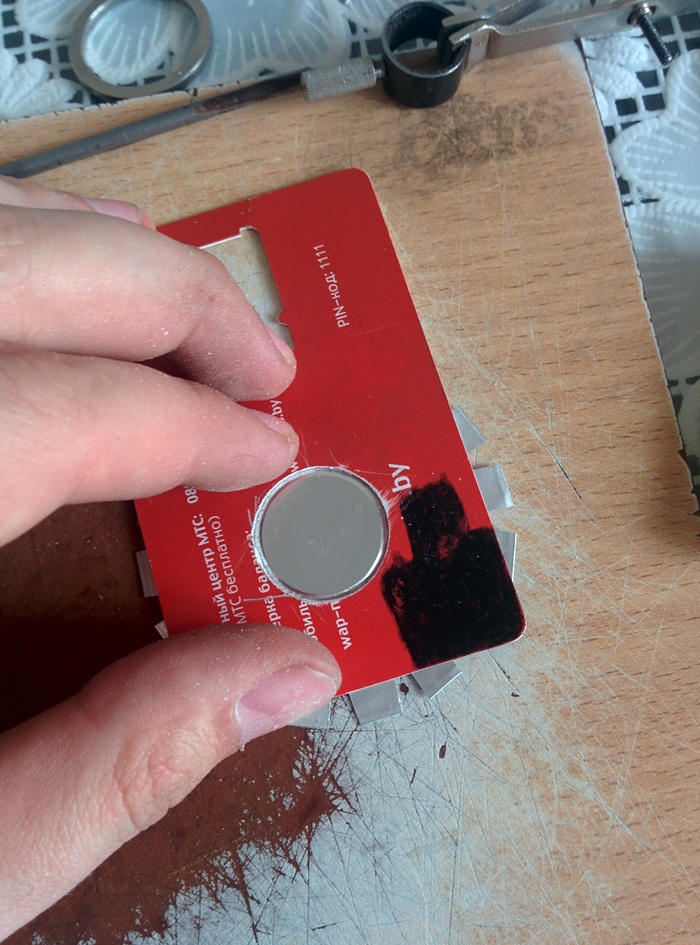

Далее делаем шаблон из копейки и пластиковой карты и выдавливаем понемногу.

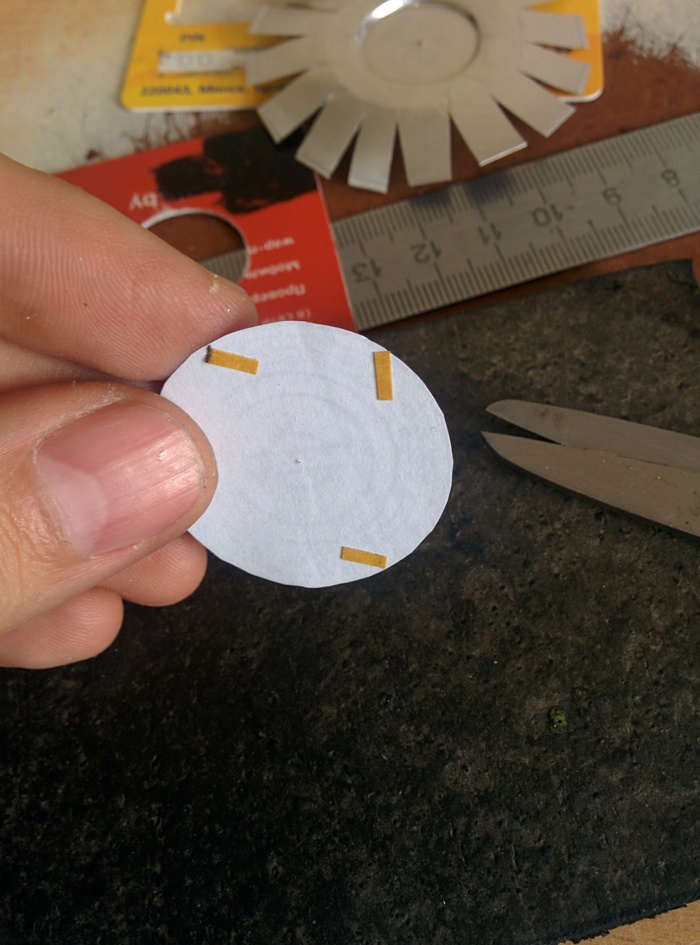

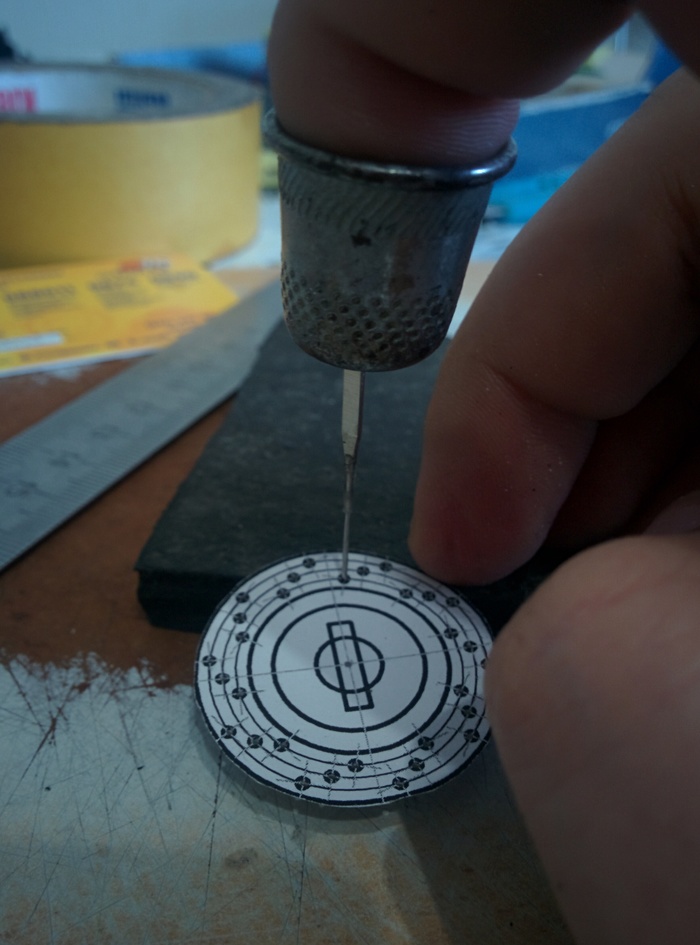

Делаем разметку, клеим шаблон, пробиваем отверстия.

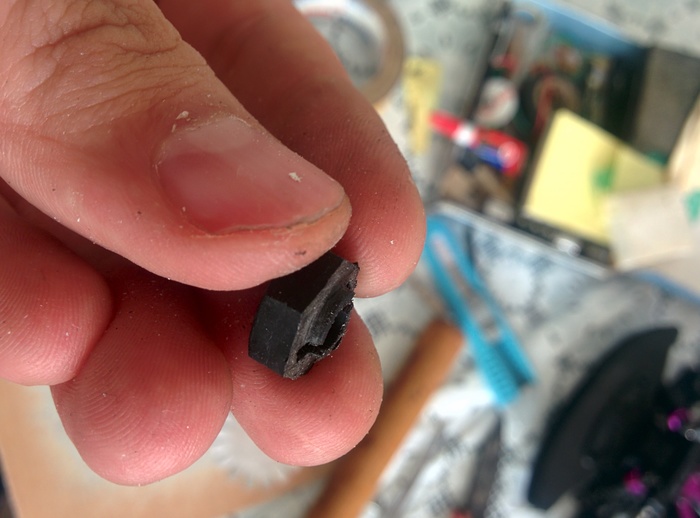

Обтачиваем хекс, приклеиваем на него диск, заливаем все супер клеем с содой для придания прочности и красим черным внутреннюю полость.

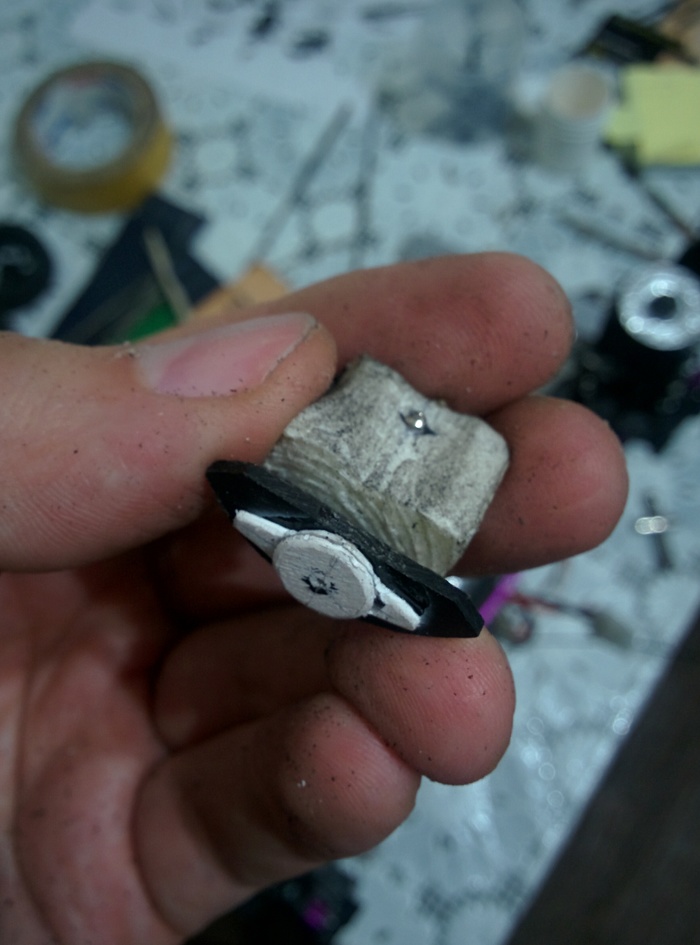

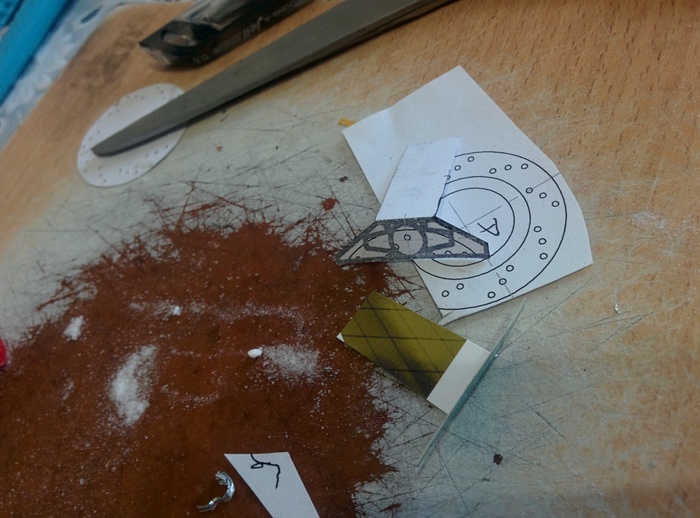

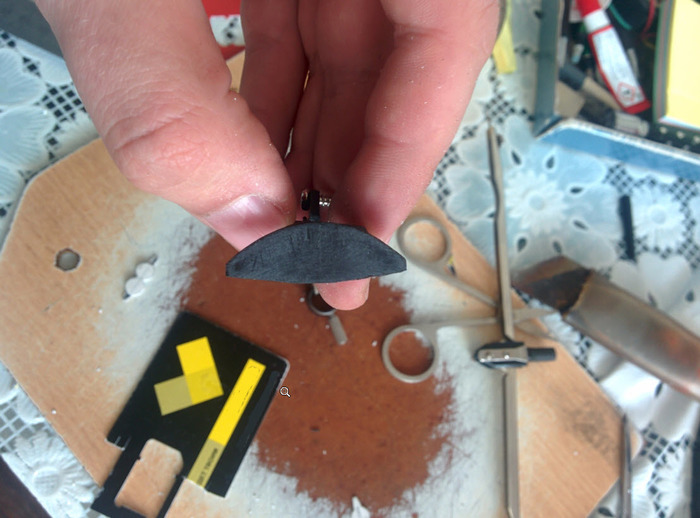

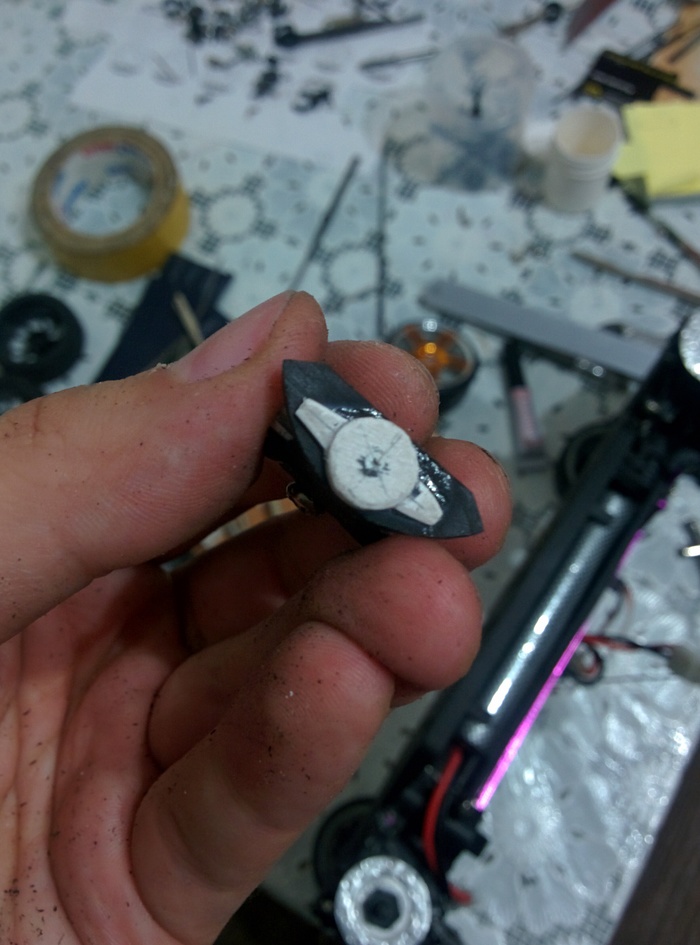

Далее по также распечатанному шаблону вырезаем крепления для шасси, суппорта (они из двух частей состоят, для придания объема), склеиваем и красим.

Также распечатал M лого и наклеил на суппорта, для копийности)
