Ситуация следующая, имеется миди контроллер Arturia BeatStep Pro который умеет в CV/GATE, секвенсор и тд.

На нем отличный драм секвенсор и 8 аналоговых выходов, в связи с чем, довольно быстро появилось желание запилить приборы которые можно будет подключить к нему.

Быстро погуглив что вообще сейчас есть в свободном доступе и из максимально доступных деталей остановился на схеме аналогового драм синтезатора их 80х, CORON DS8.

Схема была взята отсюда: https://www.synthrotek.com/products/lo-fi-synthesizer-circui...

Сразу было принято решение отказаться от корпуса и максимально упростить конструкцию для сборки, ведь корпуса добавляют много работы со сверлением и оформление в приличный вид, ну и цены прибили бы.

Перерисовал значит схему в редактор (easyeda.com) и приступил с рисованию платы.

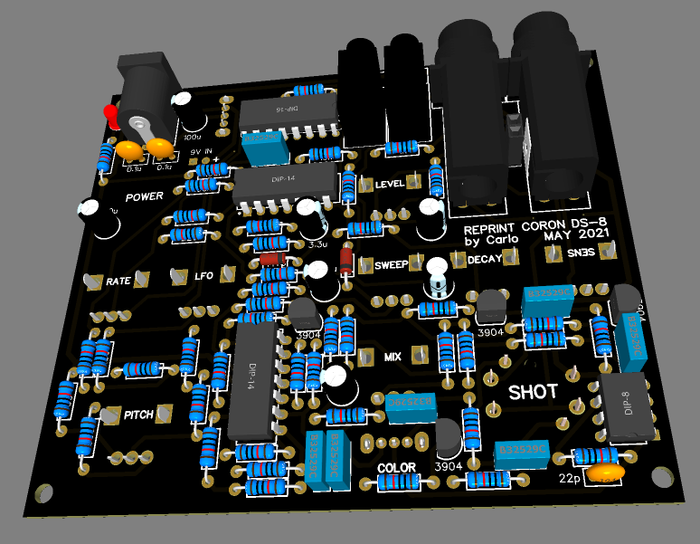

Подошел я к этому не сильно обдумано и нарисовал на привычных для себя комплектующих:

Сразу столкнулся с проблемой в номиналах.
Оказалось найти потенциометры на 1М и выше у которых шток длиной хотя бы 25мм практически нереально, тем более за адекватный прайс.

В общем было принято решение сделать все заново с учетом новых вводных.

Сначала пришлось все таки определиться с потенциометрами, самое доступное нашлось на али, но высота штока всего 12мм, соответственно было решено перенести детали, включая гнезда на нижнюю сторону платы и подбирать детали на верхней стороне не выше 5мм (высота корпуса потенциометра)

Все крупные элементы соответственно переехали на нижнюю сторону платы:

Поскольку подходящая кнопка была со светодиодом, решил воспользоваться этим и добавил индикацию уровня DECAY на нее, просто через транзистор.

В оригинальной версии кнопка отсутствует, но зато установлен пьезодатчик, возможность подключения пьезы отличный вариант для использования с перкуссией, поэтому она была сохранена на отдельном гнезде, для подключения внешнего датчика.

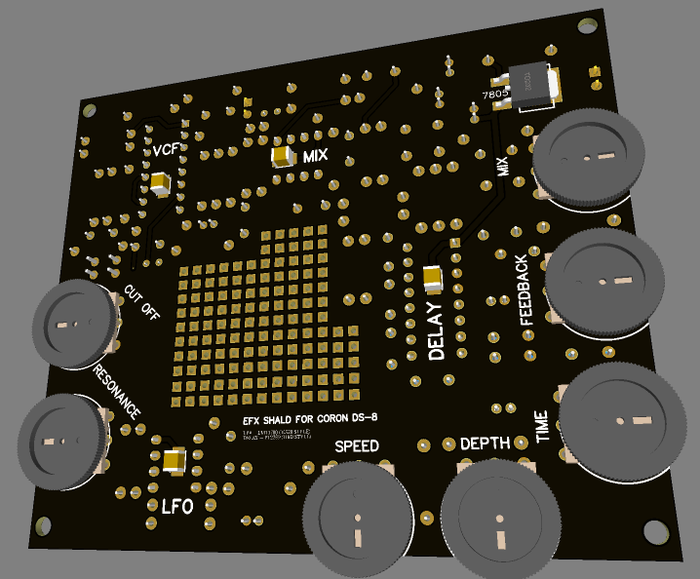

После подготовки платы к печати, мне показалось, что функционала все же недостаточно, поэтому была изготовлена вторая плата с эффектами.

Чего не хватает синтезатору для полноценного функционала?
Конечно же фильтра и дилея.
Поскольку уже основная часть была готова и работоспособна самостоятельно, дополнительный функционал был размещен по бокам устройства.

Места для такой небольшой схемы было достаточно, поэтому дилей оброс LFO генератором для модуляции, а на оставшемся месте была реализована макетная плата (кстати не зря, так как в первой версии оказались ошибки и это дало возможность их исправления)

Заказ на JLCPCB вышел конечно не дешево, так что если кто то знает более доступные ресурсы, то милости прошу в комментарии

(про ALLPCB и халяву я в курсе)

Но как же было приятно получить платы в которых все подошло по размеру и завелось с первого раза, да еще и отличного качества.

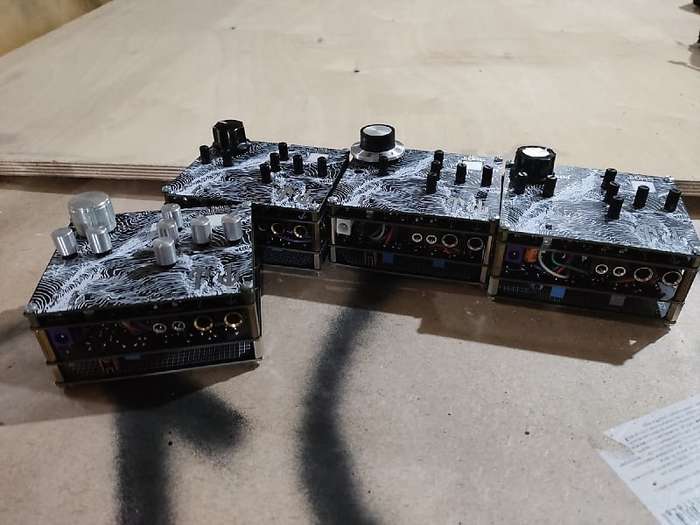

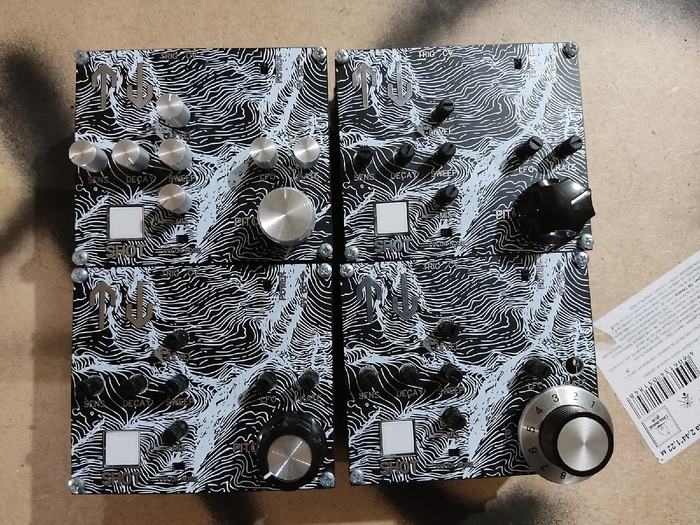

В итоге я получил довольно функциональный синтезатор ударных с возможность модификации и добавления новых слоев с эффектами, компактным размером (8х10см) и вполне себе удобным интерфейсом за не большие деньги.

Поскольку весь проект из открытых источников, а все готовилось НЕ ДЛЯ ПРОДАЖИ, делюсь всеми необходимыми файлами для сборки:

https://github.com/EugeneCarlo/coron-ds8-super-huevo-edition

Подготовленные гербер файлы, список комплектующих, схема и даже ссылка на основные компоненты которые будет не так просто найти в россии по ссылке на гитхабе.
По возможности сделаю пошаговую инструкцию по сборке, для облегчения процесса.
