Всем привет! Подумал, что этот пост может кому- нибудь пригодиться. Те кто считает себя рукожопом или электротупицей вам сюда)) Я не электрик и не технарь, но смог это собрать, а значит с помощью этой статьи и вы 100% сможете. Началось всё с того, что я увидел ролик на ютубе, где один хороший человек показал такой кейс. Там небольшой обзор того из чего и как он сделан, и я загорелся собрать такой же.

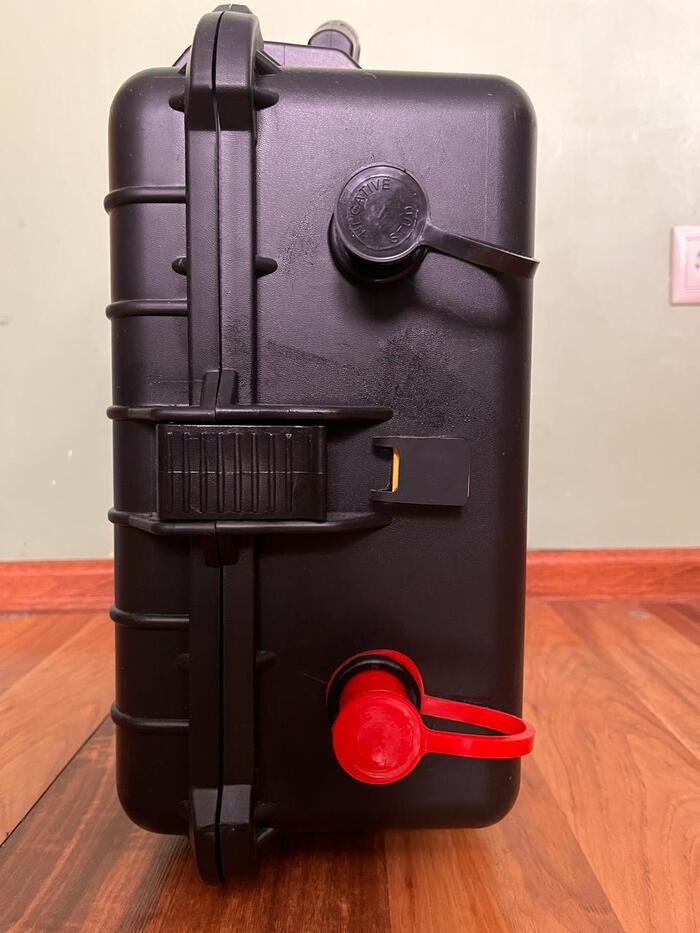

Так это выглядит снаружи:

Так внутри:

Сразу оговорюсь, что такие решения есть готовые и по стоимости (если брать одинаковый функционал) выходят процентов на 25-30 дороже чем собрать самому. Много это или мало пусть каждый решает сам, но я руководствовался больше тем, что мне нужен был ремонтопригодный аппарат. Планировался он для легкого палаточного кемпинга, поэтому должен быть влагозащищенный, компактный и легкий на сколько это возможно. А так же сразу иметь на борту мощные 12в разряда, розетку на 220в, стабилизированные 12в для лед освещения и выходы USB для мобильников и ноута. И так- начнем!

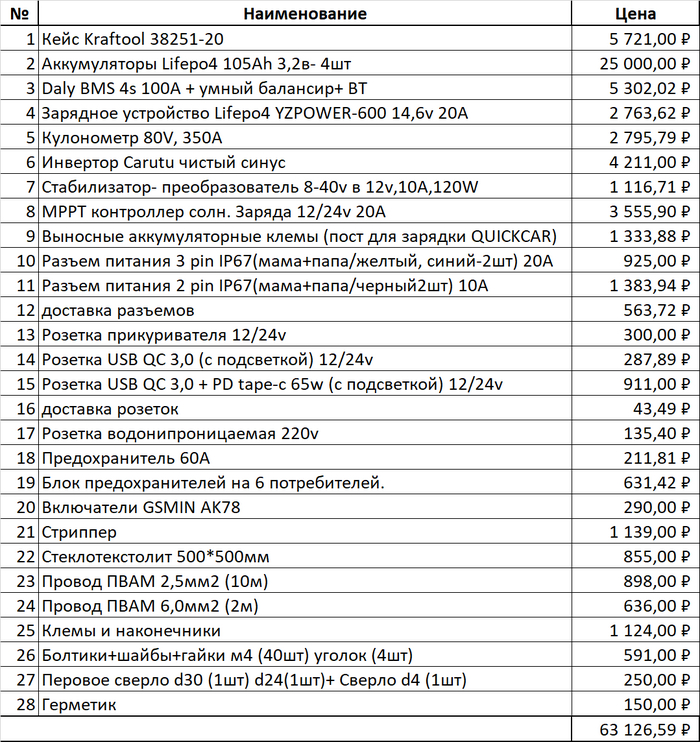

Для того чтобы собрать портативную электростанцию нам понадобится:

Плюс к этому большой рулон армированного серого скотча, сверло 10мм, клей космофен и стяжки электрические, т.к. это у меня было- в список не внесено. На сегодняшний день на многие элементы из списка цены выросли, но те кто заморочится смогут легко заменить или вовсе исключить некоторые элементы. Почти всё, что есть в этом списке я заказал с алишки. Ссылки кидать не буду, но практически на все добавлю фото, чтобы вы могли найти по фото в гугле или али. Представили что мы всё заказали и приступаем к сборке. Первое с чего мы начнем это аккумулятор (АКБ) сердце нашей станции. Для него нам нужны:

4. Скотч армированный (серый)

5. Стриппер + клеммы или паяльник, если так считаете надежней, я вообще ничего не паял.

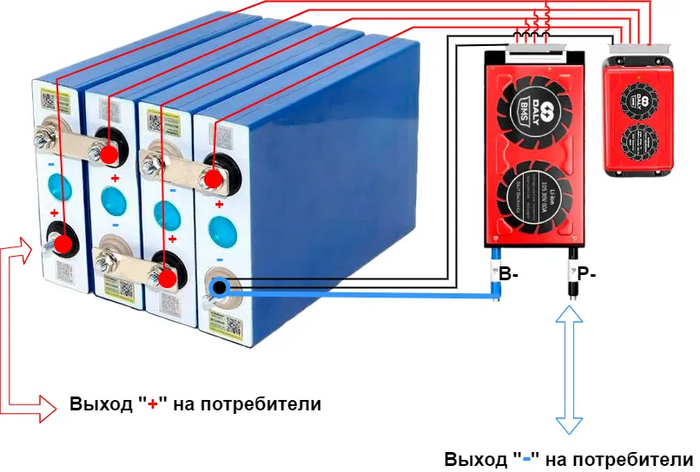

Переходим к основной схеме:

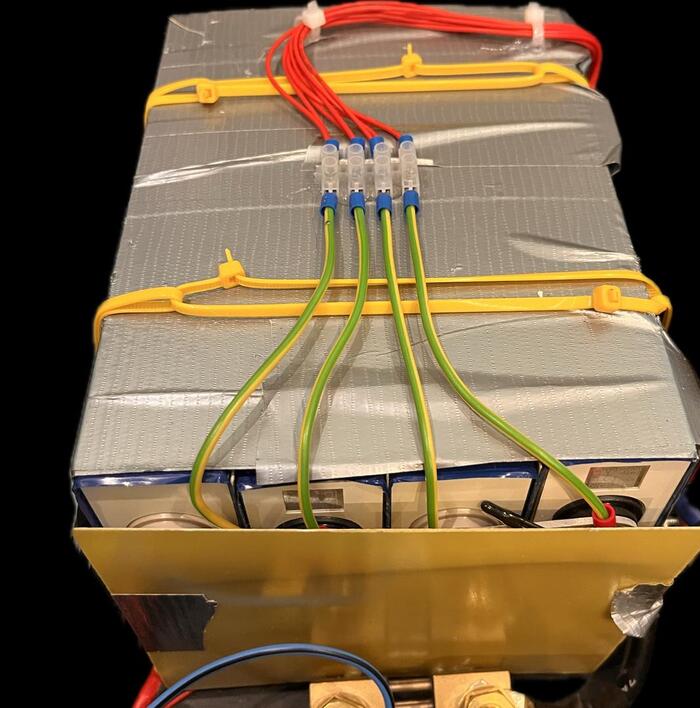

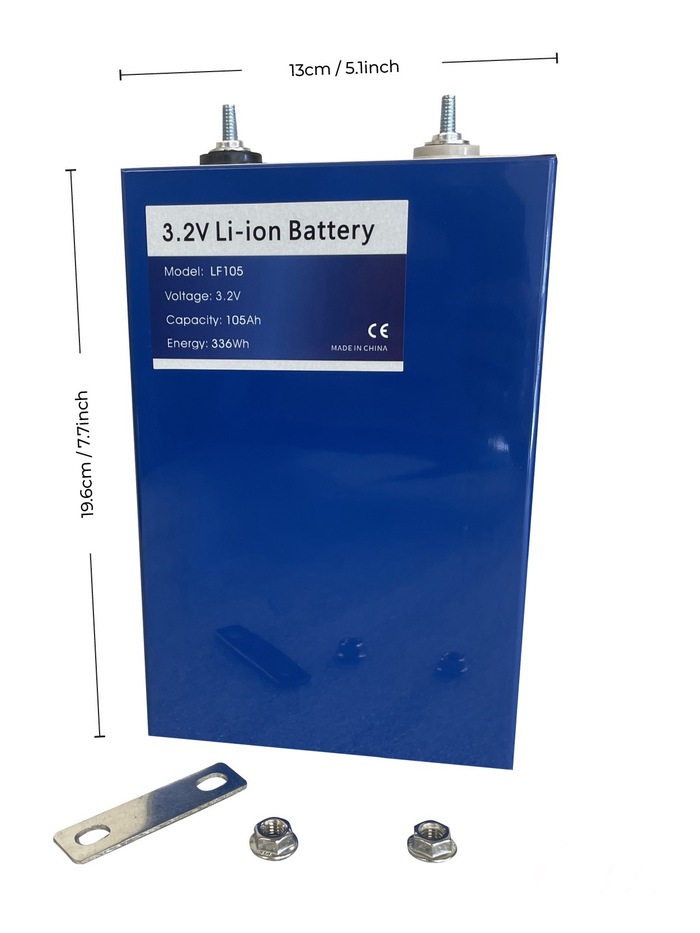

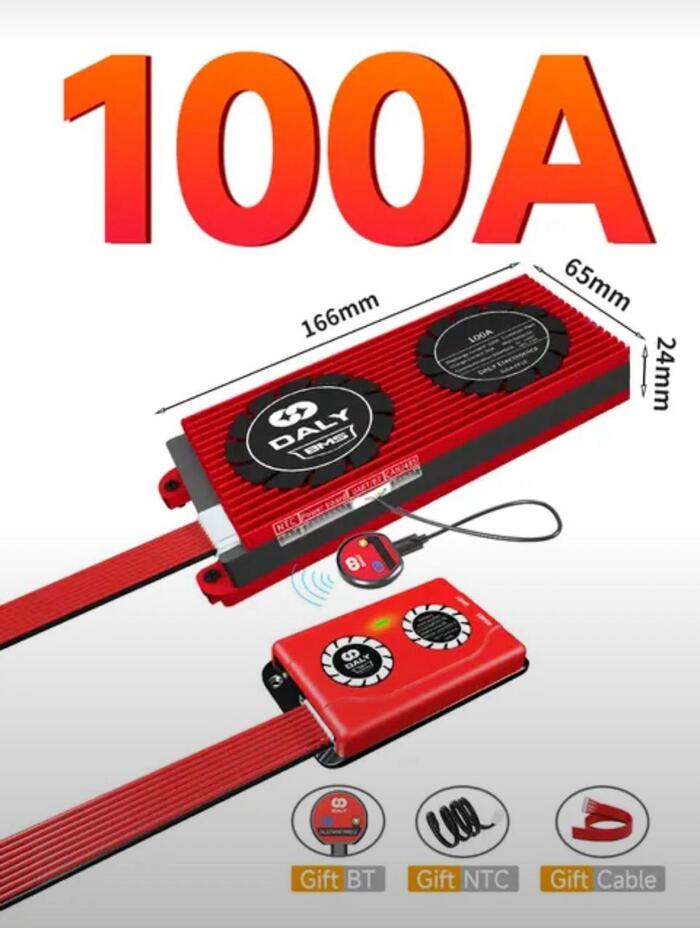

Сначала нарезаем стеклотекстолит по размеру ячеек и вставляем его между ними, чтобы при трении, если протрется изоляция ячеек они не замкнули. Далее затягиваем ячейки в скотч максимально плотно, предварительно правильно расставив последовательную полярность ячеек, т.е. если одна ячейка "плюсом" вверх значит следующая "плюсом" вниз и т.д. Закручиваем шпильки накидываем пластинки соединяя ячейки в последовательную цепь + к -. Достаем из коробки BMS( та что на схеме большая), активный балансир (тот что поменьше), комплектные провода на коннекторах. Не вставляя разъемы в BMS и балансир (ВАЖНО!!!) начинаем подключать по схеме. B- от BMS к "минусу" АКБ туда же два черных провода. Посмотрите на коннекторы от BMS и балансира и соблюдайте четкий порядок! Начиная от черного провода красные провода по очереди к каждому следующему "плюсу" от "минуса" АКБ. Всё проверяем и если норм, то подключаем коннекторы в разъемы BMS и балансира. BT подключайте в разъем BMS не в балансир. Далее крепим Daly BMS 4s 100A + умный балансир+ BT на бок АКБ удобным ( в пределах разумного) способом. У меня это металлические планки на которые вешают шкафы кухонные (завалялись)) которые я примотал к АКБ скотчем (не забываем про текстолит) и на болтики с гаечками повесил бмску и балансир, блютус приклеил тоже сбоку. Сторону с контактами АКБ тоже закрываем стеклотекстолитом, чтобы ничего случайно не коротнуло. Первый этап пройден. Можно подключить нагрузку или поставить на зарядку, а так же скачать оф приложение Daly и подключиться через BT к АКБ. Или пропустить это и скорее приступить к следующему этапу.

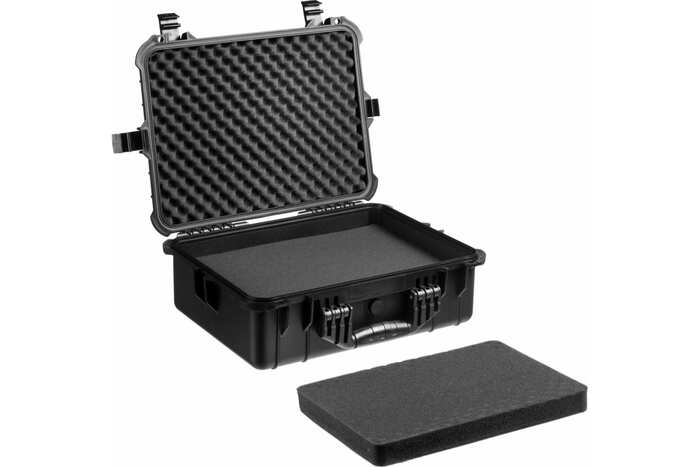

Теперь нам нужно подготовить кейс к сборке. Для этого берем вот этот кейс:

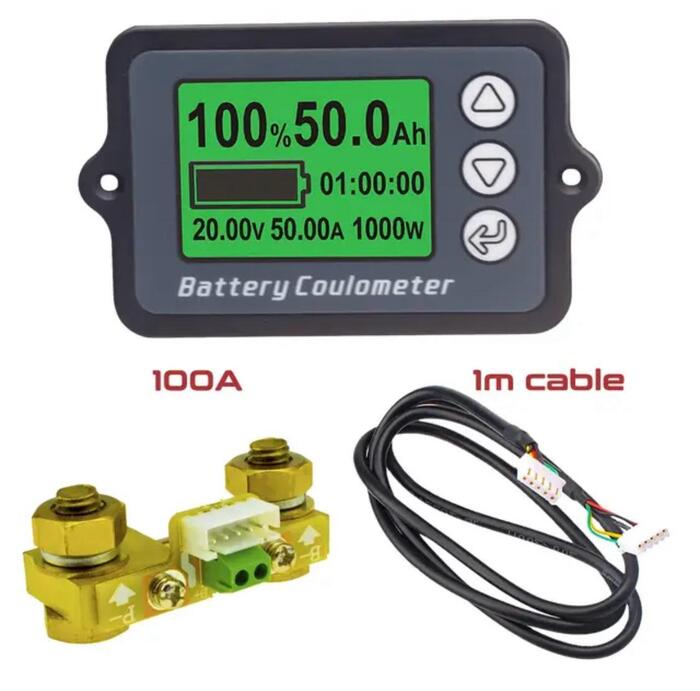

Таких размеров Кейс не смог найти на Али и поэтому тоже купил у нас. Качество очень хорошее, герметичный с прокладкой в крышке и клапаном сброса давления. Вынимаем весь наполнитель и начинаем безжалостно сверлить и пилить. Начнем с крышки. Прямо в центре крышки вырезаем прямоугольное отверстие под размер Кулонометра:

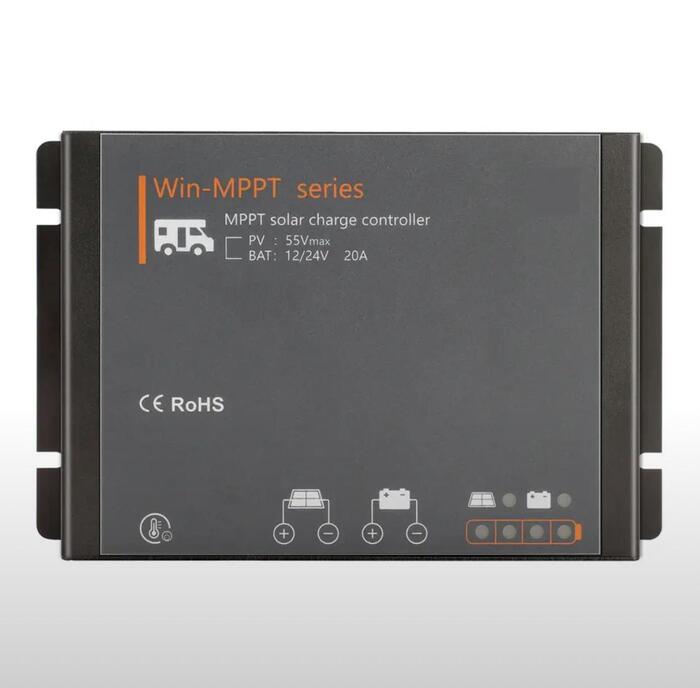

Отверстие в крышке пилим под размер табло на фото выше. Я просверлил 4 отверстия и выпилил полотном по металлу. Наносим вокруг прямоугольного отверстия герметик и вставляем табло. Прикручиваем двумя мелкими саморезами. Теперь устанавливаем контроллер солнечных батарей:

Здесь все просто. Берем сверло 4мм размечаем в крышке отверстия (во второй карусели 2-е фото видно как контроллер расположен у меня), отступаем от края пару см. сверлим и прикручиваем болты (м4), гайки и шайбы. С внешней стороны кейса все отверстия нужно рассверлить под шляпки болтов сверлом 10мм, но очень аккуратно просто, чтобы их утопить заподлицо ( я еще под каждую шляпку залил герметик).

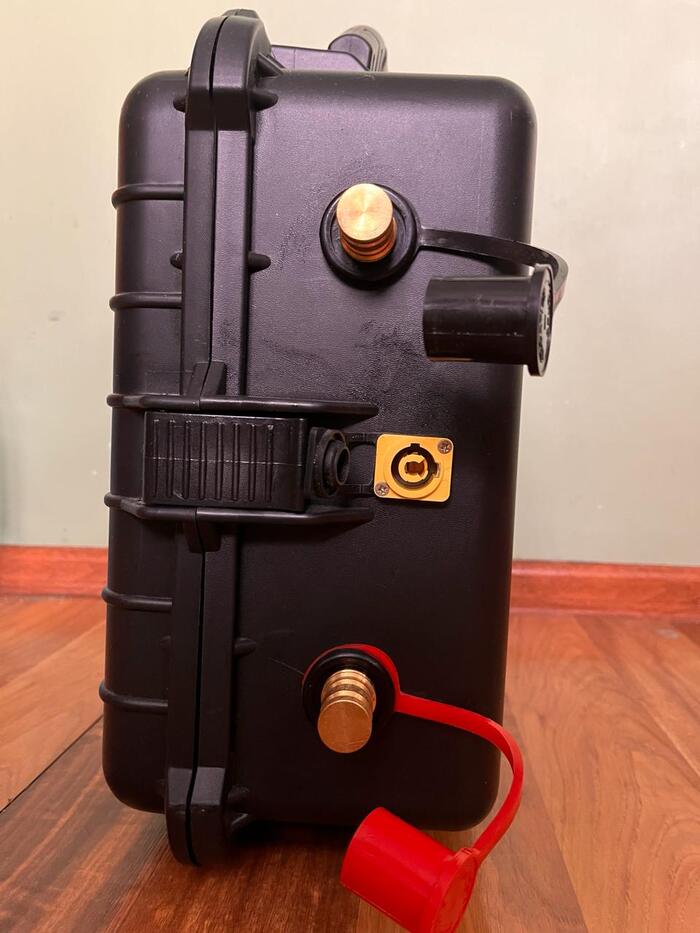

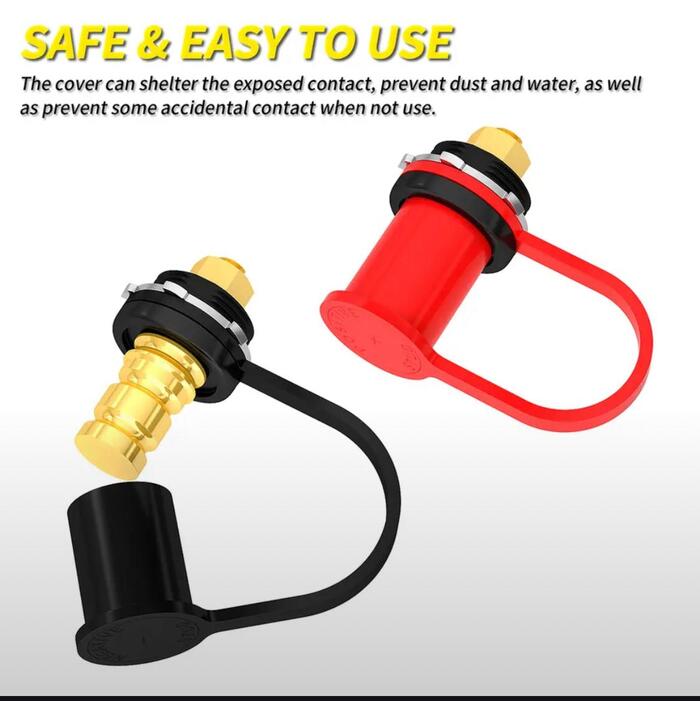

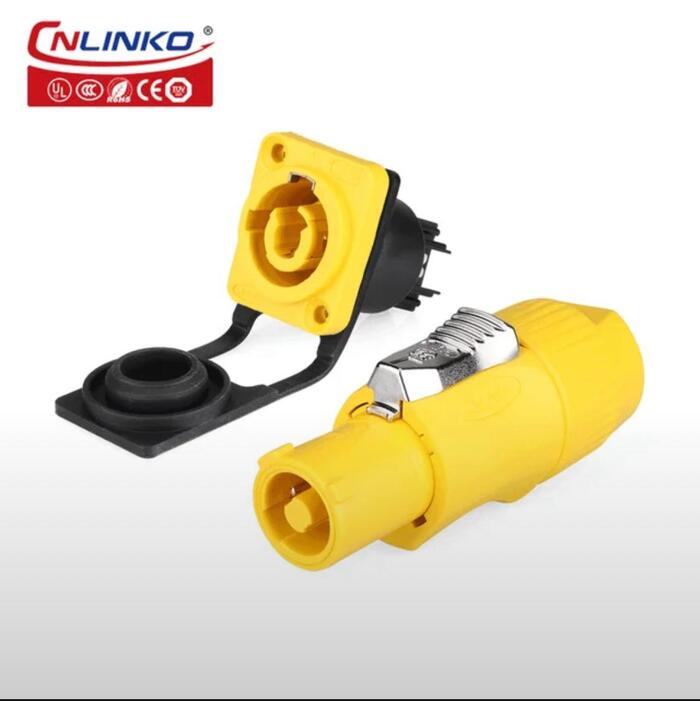

Переходим к нижней левой боковине (4 и 6 фото первой карусели). Устанавливаем выносные клеммы:

Клеммы взял такие, чтоб крокодилы хорошо держались). Для них сверлим отверстие пером (по-моему d30) , если что рассверливаем сверлом. Вставляем затягиваем и всё. В центре под защелкой сверлим отверстие под коннектор для солнечных батарей.

Отверстие сверлим пером d24. Вставляем разъём и прикручиваем саморезами.

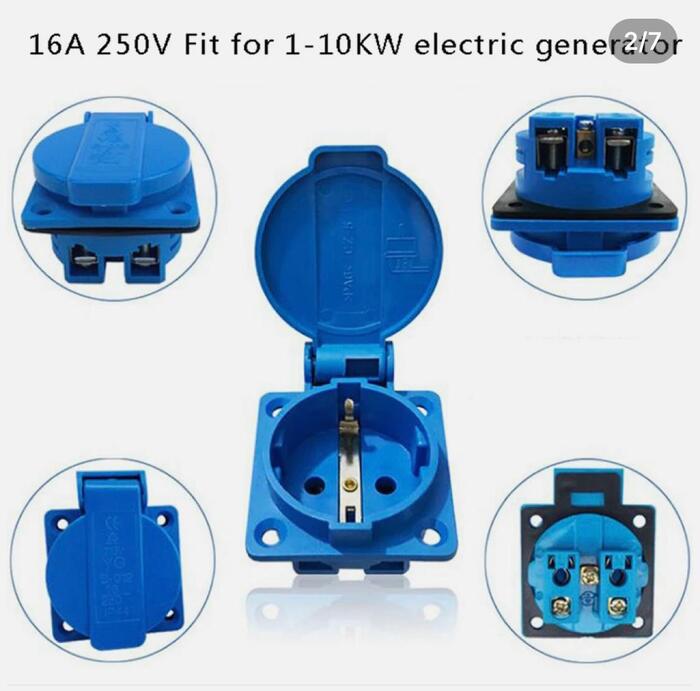

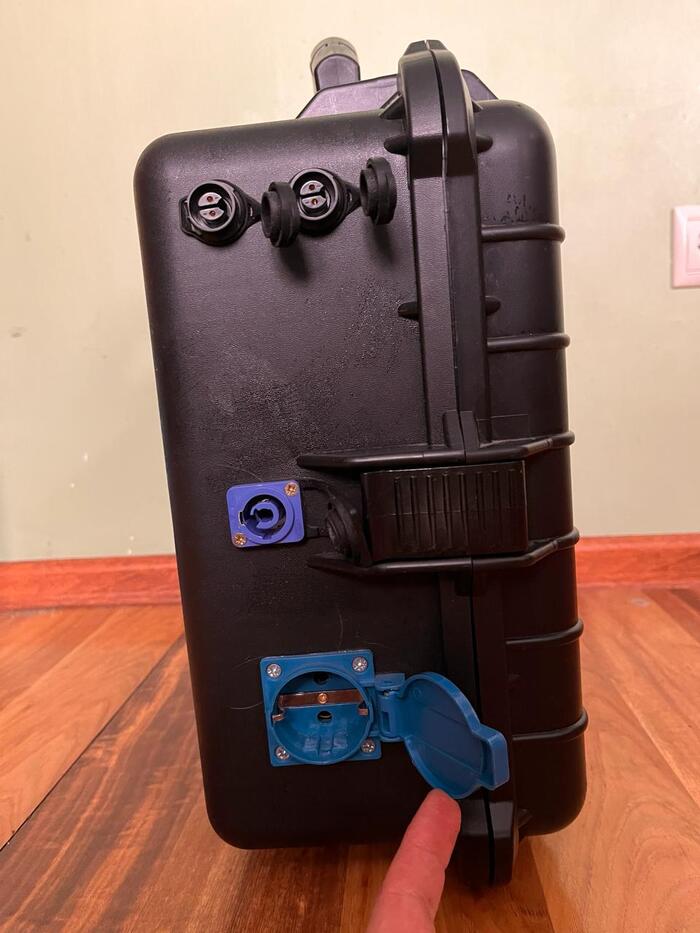

Идем на правую нижнюю боковину ( 3 и 5 фото первой карусели). Тут придется чуток потрудиться. Делаем отверстие для розетки 220в:

Сверлим 30-тым пером, а дальше рассверливаем чем удобно. Вставляем и прикручиваем на саморезы. Ставим разъем для зарядки (220в) :

Так же как и с желтым берем 24-е перо, сверлим, вставляем, прикручиваем.
Теперь два разъема под LED освещение:

Отверстия делаем 10м сверлом и немного рассверливаем. Вставляем разъем и прикручиваем. Тут у меня случился косяк, стенки кейса реально толстые и в этом месте около 6мм, поэтому гайки разъемов мне пришлось подточить наждачкой, чтобы они стали тоньше и накрутились.

Передняя нижняя стенка (2 фото первая карусель). В самом центре расположен клапан сброса давления. С двух сторон от него встраиваем выключатели.

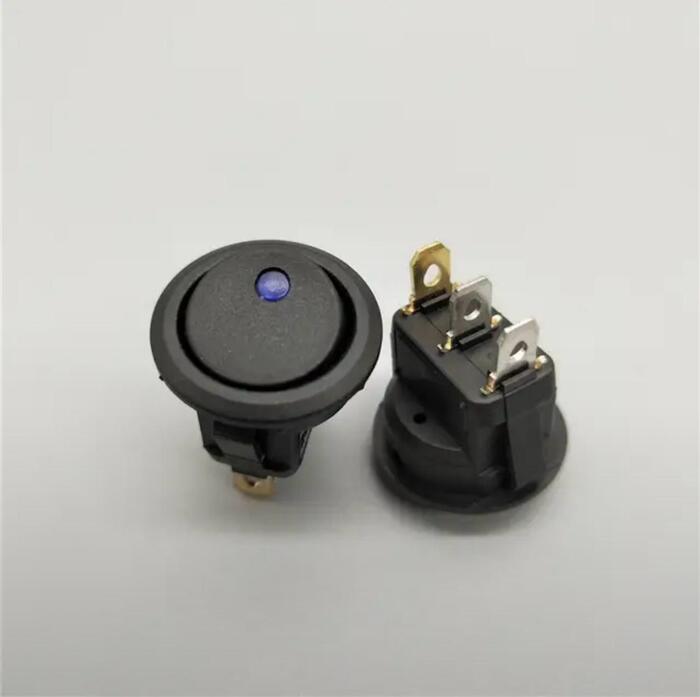

Слева на 220в:

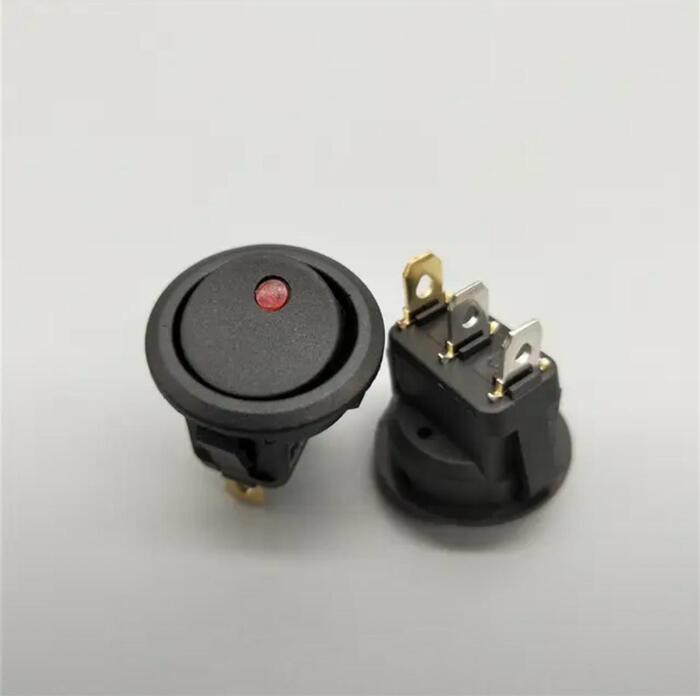

Справа 12в:

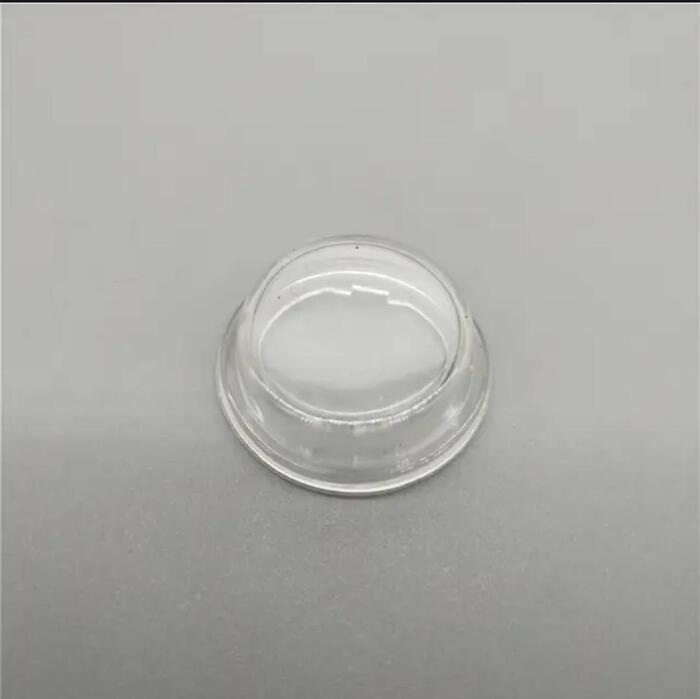

Отверстия сверлим 10м сверлом и опять рассверливаем. Надеваем на выключатели влагозащиту:

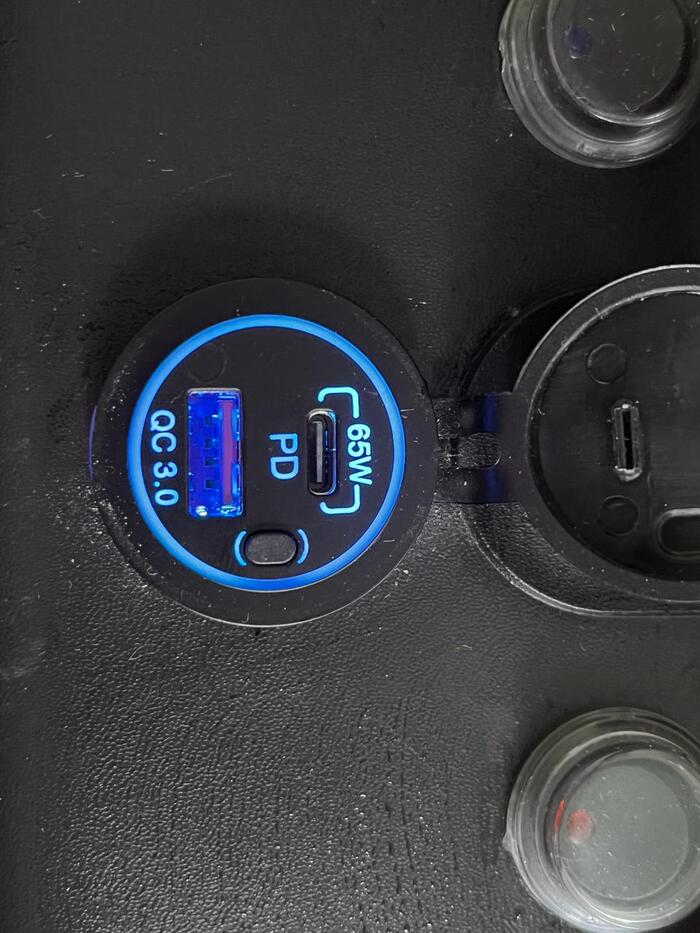

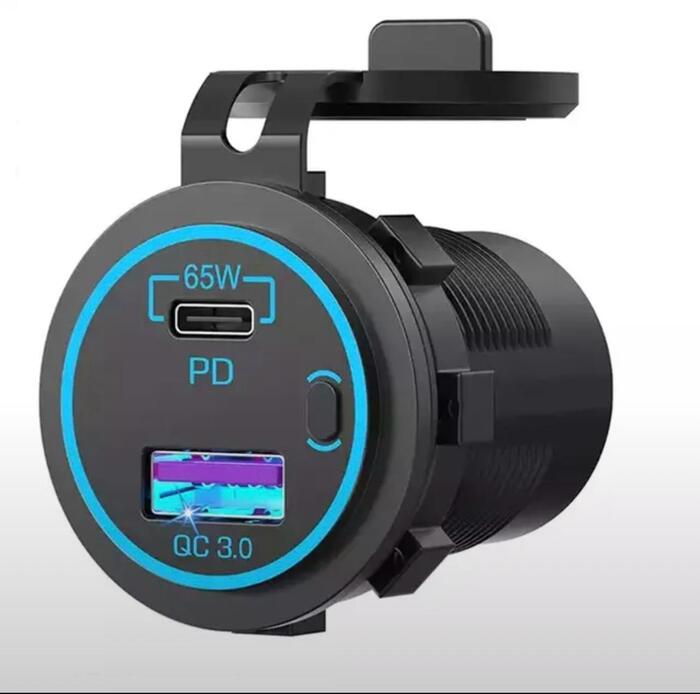

И вставляем всё это добро до щелчка. Ниже под клапаном сверлим отверстие 30м пером и вставляем зарядку на 65ватт:

Для справки- эта зарядка оооочень быстро заряжает смартфоны, планшеты и может ноуты (проверено на двух моделях от сяоми и макбуке).

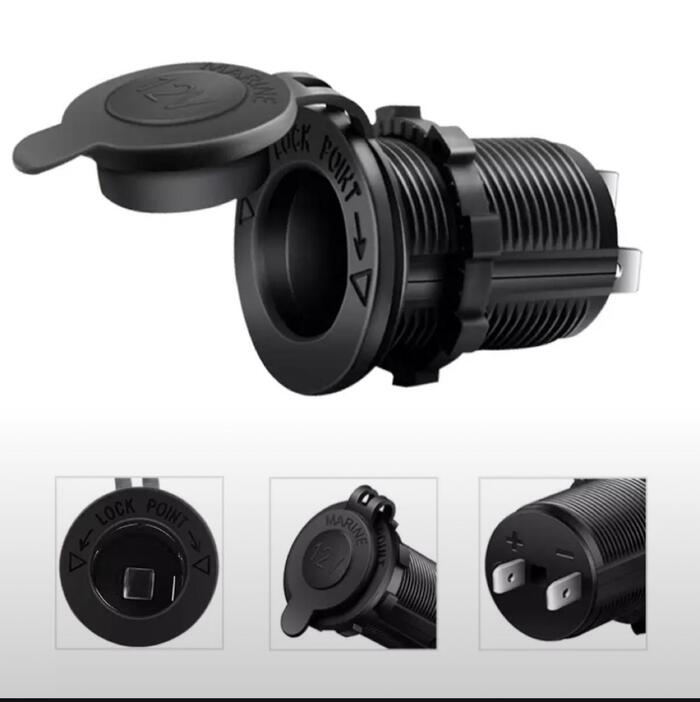

Слева под защелкой последним пером сверлим отверстие под "прикуриватель"

Вставили, прикрутили.

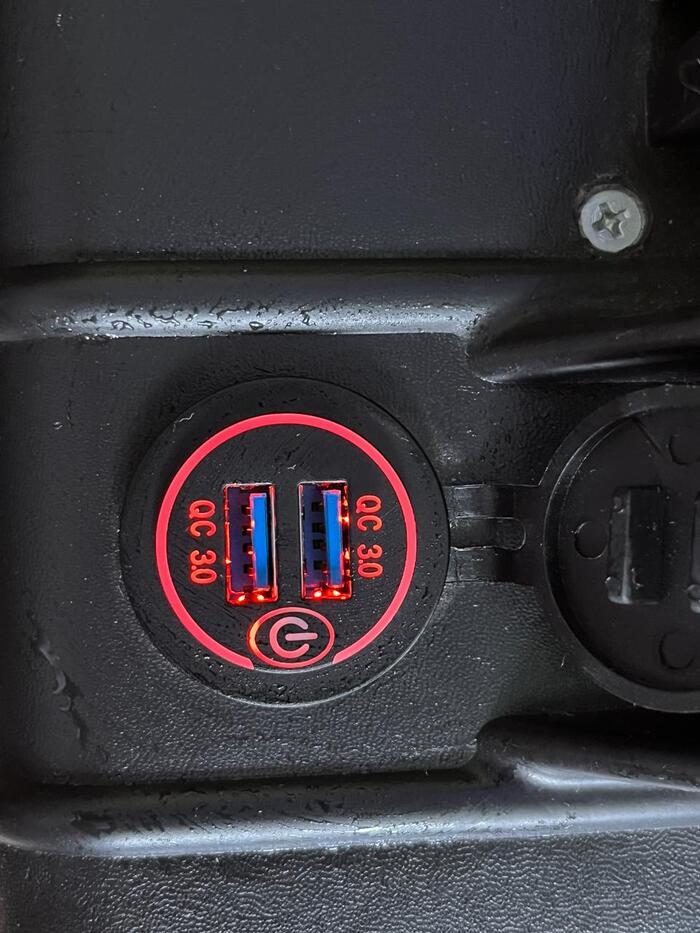

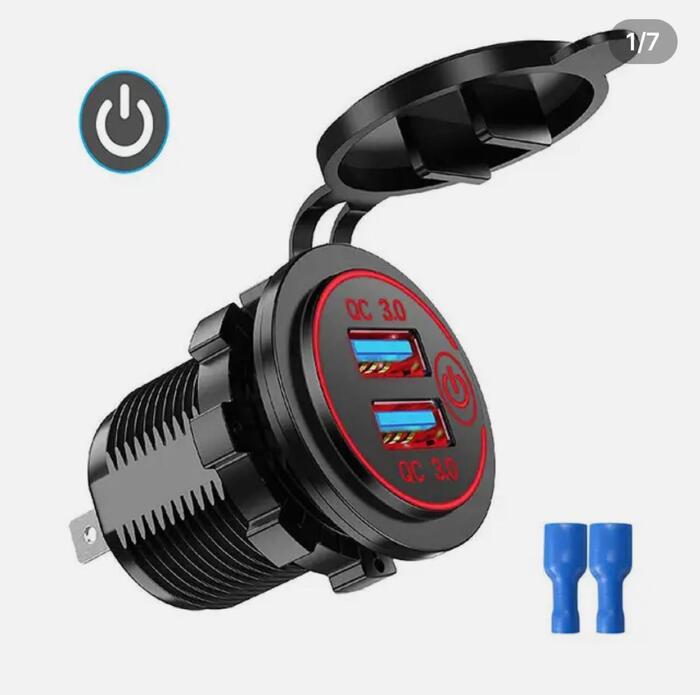

Справа под защелкой всё тем же 30м пером делаем отверстие под еще одну зарядку:

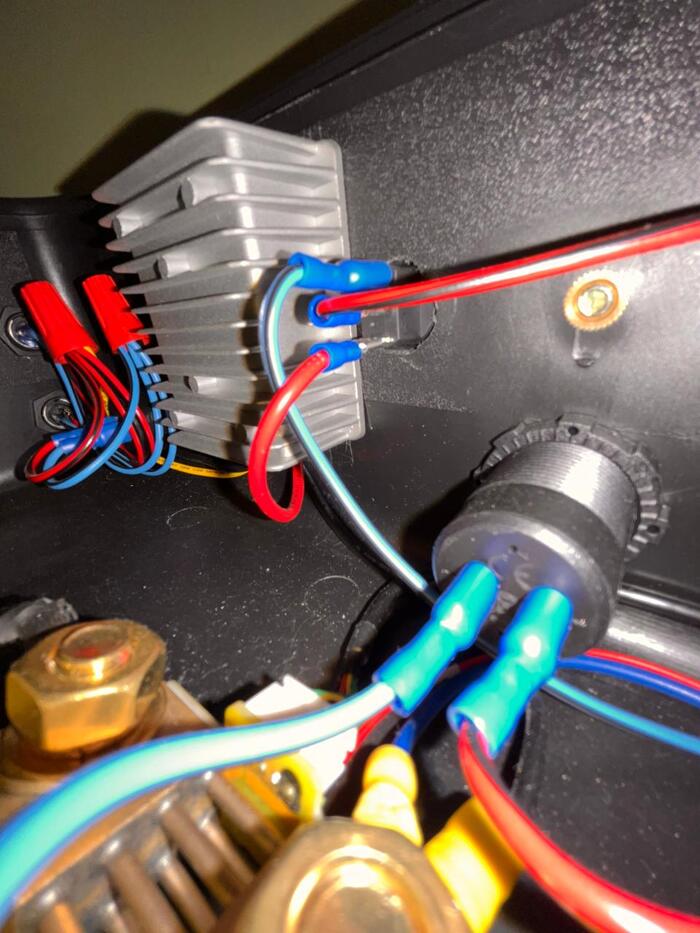

Вставили, прикрутили. С внутренней стороны этой же стенки между выключателем 12в и красной usb зарядкой крепим стабилизирующий трансформатор:

Устанавливаем его на такую высоту, чтобы он не мешал крышке, но и не касался дна, как тут:

Крепим на два болта м4 по той же технологии, что и контроллер солнечных батарей.

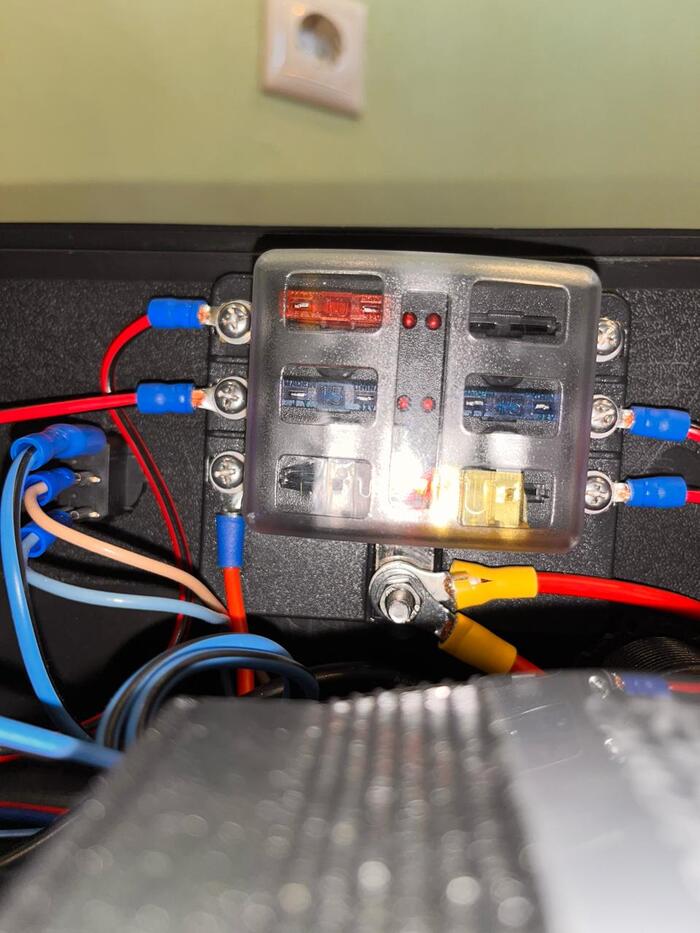

Слева между выключателем 220в и "прикуривателем" устанавливаем блок предохранителей:

Я приклеил его на клей космофен. Устанавливаем максимально близко к верху:

Вот так. Только не облажайтесь с горизонтом как я))

Дно. Днищеееее!!! Смотрим на 2-е фото из 2-й карусели и располагаем 4 оставшихся устройства:

Раскладываем все по дну кейса примерно как у меня. Делаем пометки (прям обведите что где). Вынимаем и начинаем крепить. Для АКБ я использовал 4 уголка примерно 3х3см (по два отверстия на каждой стороне) и 8 комплектов болт-гайка-шайба м4. Уголки крепим по бокам АКБ ближе к переднему и заднему краю. Крепим каждый на 2 болта к дну кейса всё по той же технологии, как контроллер СБ. В верхние отверстия которые на той части, что прилегает к АКБ продеваем стяжки и стягиваем. Шунт пока никак не крепим он будет крепиться в самом конце. Зарядку я притянул стяжками приклеив их с двух сторон на космофен с содой (гляньте на ютубе, если что). Зарядку располагаем входом 220в к передней стенке кейса. Прежде чем крепить инвертор проделываем следующее:

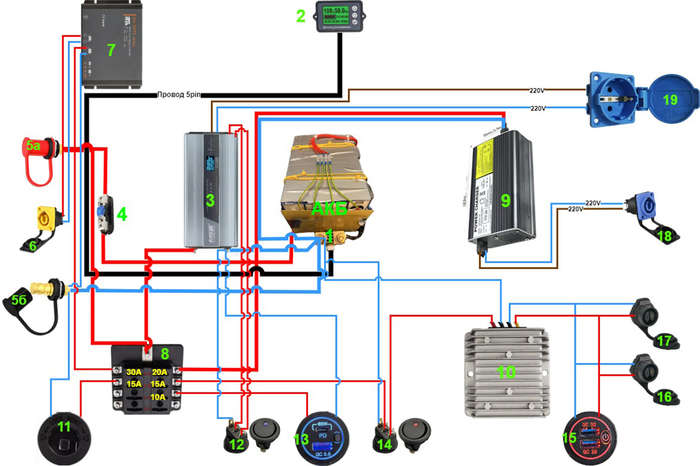

Откручиваем 4 болта со стороны розетки и выключателя. Аккуратно снимаем крышку, отключаем провода от выключателя и розетки, выдавливаем выключатель из рамки. Далее наращиваем провода (я использовал обычные мягкие медные провода от 220в 1,5мм2) с помощью клемм Wago (или пайки). Продеваем их в отверстие от выключателя (помечаем какие от чего) и только теперь крепим инвертор к кейсу (технология крепления- контроллер СБ). И наконец-то мы переходи к третьей завершающей фазе... Подключение:

АКБ

1. Шунт кулонометра

2. Кулонометр

3. Инвертор

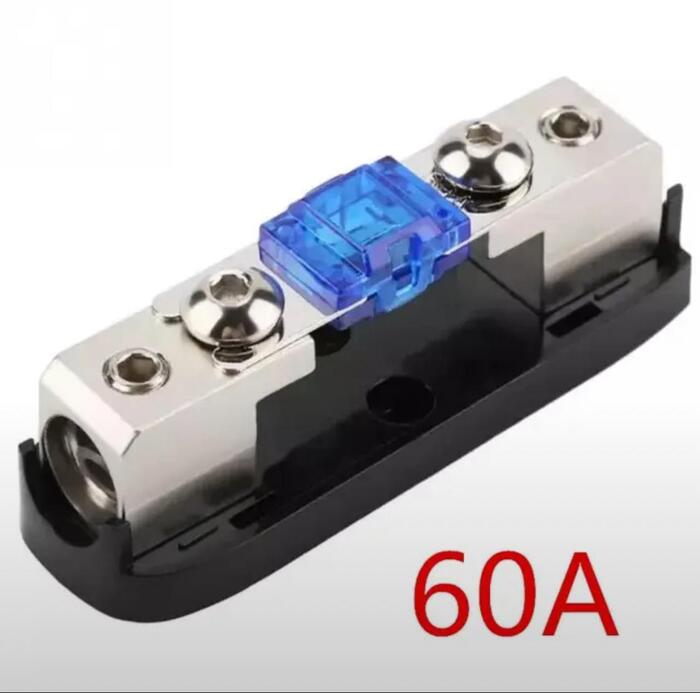

4. Предохранитель 60А

5а. Плюсовая выносная клемма

5б. Минусовая выносная клемма

6. Разъем питания 3 pin IP67(мама+папа/желтый) 20А

7. MPPT контроллер солн. Заряда 12/24v 20A

8. Блок предохранителей на 6 потребителей.

9. Зарядное устройство Lifepo4 YZPOWER-600 14,6v 20A

10. Стабилизатор- преобразователь 8-40v в 12v,10A,120W

11. Розетка прикуривателя 12/24v

12. Включатель GSMIN AK78 220в

13. Розетка USB QC 3,0 + PD tape-c 65w (с подсветкой)

14. Включатель GSMIN AK78 12в

15. Розетка USB QC 3,0 (с подсветкой) 12/24v

16. Разъем питания 2 pin IP67(мама+папа/черный-2шт) 10А

17. Разъем питания 2 pin IP67(мама+папа/черный-2шт) 10А

18. Разъем питания 3 pin IP67(мама+папа/синий) 20А

19. Розетка водонипроницаемая 220v

Что потребуется:

• Стриппер

• Клема плоская изолированная "гнездо" 7,4мм 1,5-2,5мм2

• Кабельный наконечник НКИ 1,5-2,5мм2 Ф=5мм

• Кабельный наконечник НШВИ 2,5мм2 L=5мм

• Кабельный наконечник НШВИ 6мм2 L=12мм

• Кабельный наконечник НКИ 6мм2 Ф=10мм

• Колпачек СИЗ-3 2,5-5,5мм2

Постараюсь тут дать максимально емкие пояснения:

1. Шунт кулонометра. P- от АКБ подключается к B- шунта. Так же нужно подать на него питание от АКБ т.е. кидаем проводок от "плюса" АКБ к B+ шунта. В комплекте с кулонометром (2) идет 5pin провод для соединения с шунтом (1) - подключаем. Мы выполнили подключение АКБ- 1- 2

2. Теперь "плюс" АКБ кидаем на плюсовую выносную клемму(5а) пропуская его через предохранитель(4) на 60А

И уже через выносную клемму(5а) подключаем "плюс" к блоку предохранителей(8). Дальше уже "плюс" будем брать и подавать только на блок предохранителей(8). На схеме красные и синие провода отличаются толщиной, те что толще это провод ПВАМ 6,0мм2, те что тоньше это провод ПВАМ 2,5мм2. На 220в мы с вами уже повесили 1.5мм2. Оставшиеся две ветки провода 6мм2 брошены от блока предохранителей (8) к инвертору (3) и Зарядке(9).

3. Подключаем "минус" провода 6мм2. Три основных к P- шунта (1) от него тянем один к минусовой выносной клемме(5б), второй к инвертору(3) и третий к зарядке(9). Минус обязательно брать именно с P- клеммы шунта. если взять с B- на табло будет отображаться неверная информация по потреблению.

Теперь просто подключаем все потребители по схеме. Все обжимаем и соединяем. Дальше поясню только некоторые подключения:

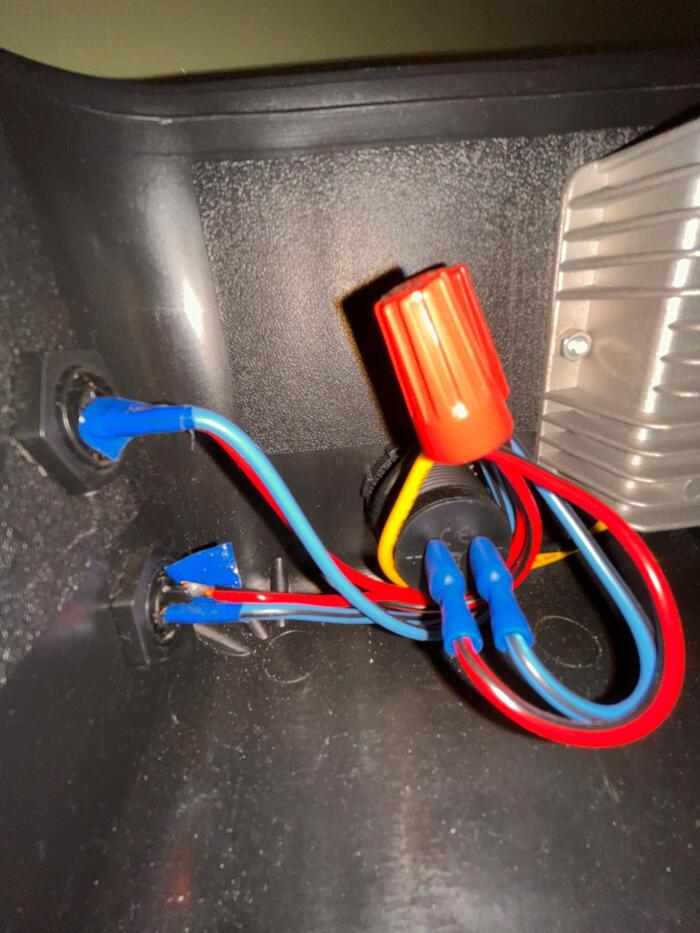

Между 10,15,16,17 потребителями подключение на скрутке

Единственное место где мне пришлось паять это 16 и 17 разъемы. К ним пришлось провода припаивать.

Выключатели 12 и 14- обязательно минус подключаем к золотистому контакту. Иначе диод не будет работать.

На блоке предохранителей я написал какие предохранители использую я.

Провода которые мы вывели из Инвертора (3) от розетки тянем к розетке(19), а от выключателя который сняли тянем к выключателю(12) и кидаем на него минус как на схеме.

Контроллер СБ соединяем сначала разъемы для АКБ к нашему АКБ и только потом разъем СБ к Разъему питания 3 pin (6).

Собрали? На всякий случай хорошо всё проверяем. Теперь берем ответную часть от разъема питания 3 pin (18) и вешаем на нее провод с евровилкой. Втыкаем это добро в розетку и оставляем до полной зарядки. Внимание!!! Кейс заряжаем от 220в только с приоткрытой крышкой, т.к. зарядка греется. Когда зарядка отключится вытащите ее из розетки и через пару часов опять поставьте, чтобы балансир обработал ячейки. Потом кода уже полностью зарядится настройте кулонометр на правильную емкость (смотреть ютуб) и настройте приложение от АКБ Daly (смотреть ютуб). И да, пока не пользуетесь станцией выдергивайте предохранитель с зарядки- я не научился пользоваться диодами, а зарядка эта в обратную сторону энергию тянет. Если есть солнечные батареи то берем ответную часть от разъема питания 3 pin (6) подключаем соблюдая полярность и радуемся!

Теперь у вас есть портативная электростанция)

В планах собрать для станции складные солнечные батареи на 300-400 ватт, но пока не сошлись звезды...

В целом в кемпинге штука очень удобная. На холодильник компрессорный 12в на 60л. всякие зарядки гаджетов и свет хватает почти на 2е суток одной зарядки. Этой зимой очень выручила в частном доме, когда в морозы были бесконечные отключения света газовый котел и два циркуляционных насоса спокойно тянул (по теории на 11часов бы хватило).

Емкость станции почти 1300 ват\час. Вес - 16кг. Заряжать можно от 220в, от солнечных батарей и от машины крокодилами (кстати, как прикуриватель для авто тоже подходит).

Всем удачи и всего доброго!!!
