Доброго дня моим подписчикам, которые ждут пост про реболлинг)

Его я скоро выложу, когда наберется чуть больше материала.

А на сегодня у нас на рубрику: "Пятничное моё" - свежеутопленная экшен камера от Xiaomi.

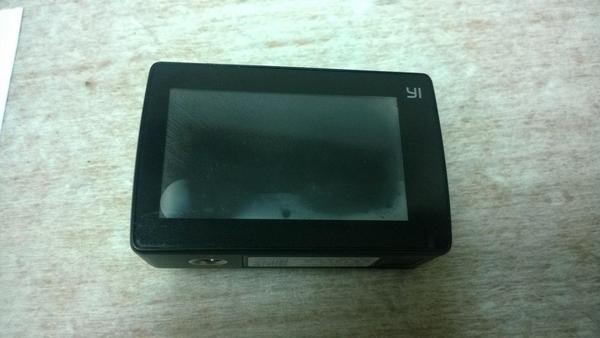

Сразу, до вскрытия, видны разводы от воды под дисплеем.

Чтож, вскрываем.

Верхняя крышка держится на защёлках и двустороннем скотче. Поддеваем аккуратно лопаткой и снимаем её.

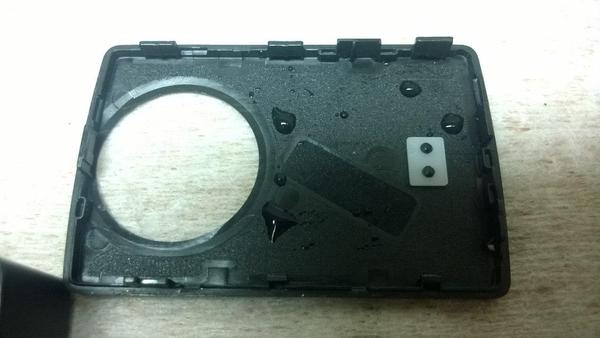

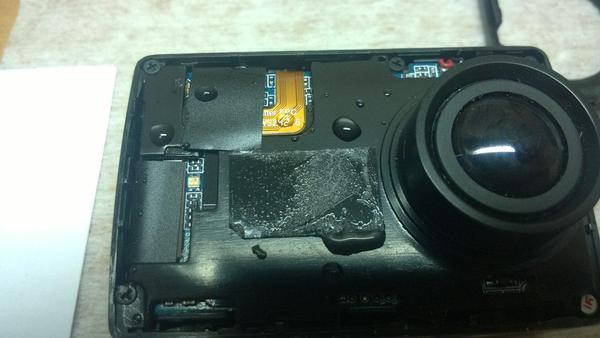

Сразу же видим кучу капель воды.

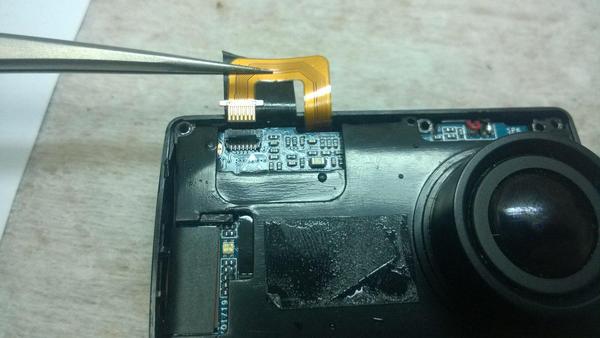

Аккуратно отклеиваем скотч и поддеваем шлейф кнопки включения камеры.

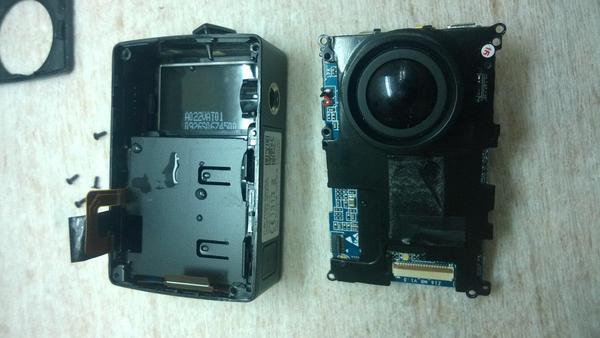

Откручивает 4 винта по углам, отстёгиваем шлейф дисплея, аккуратно поддеваем корпус со стороны разъема и вытаскиваем плату с матрицей.

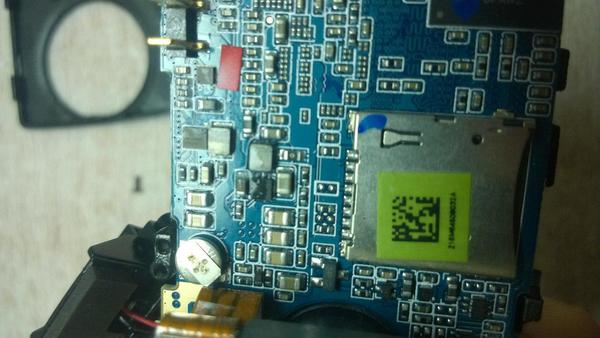

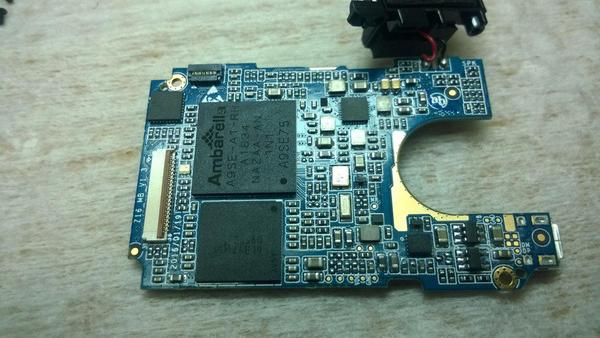

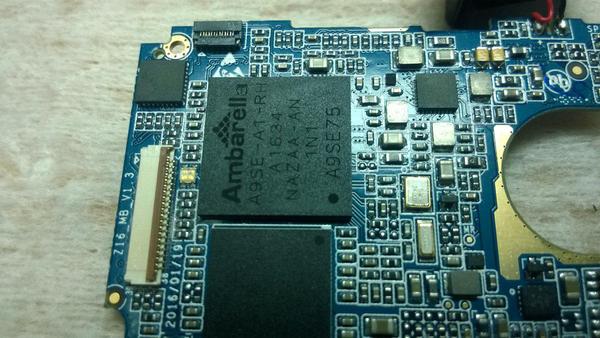

Посмотрим на плату повнимательнее.

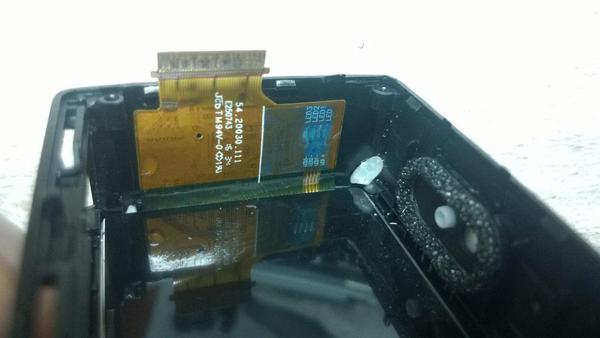

Повезло, критических повреждений нет, к счастью с моменту падения в воду, до вскрытия прошел всего день, но, к сожалению, камеру пытались включать и шлейф дисплея подгорел.

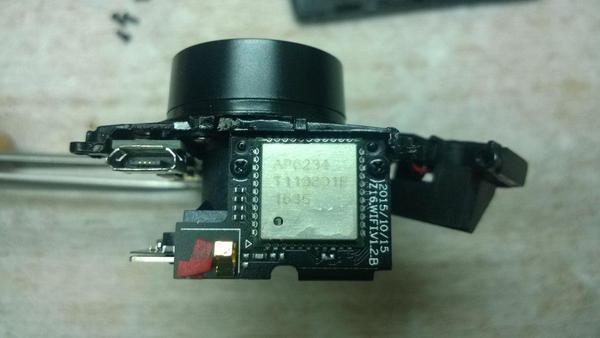

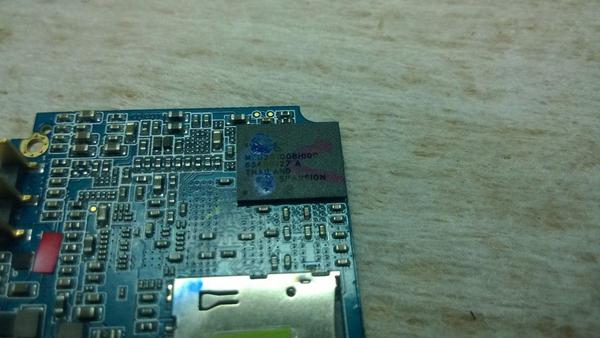

На модуле GPS воды побольше.

Снимаем лоток под аккумулятор со шлейфом кнопки включения.

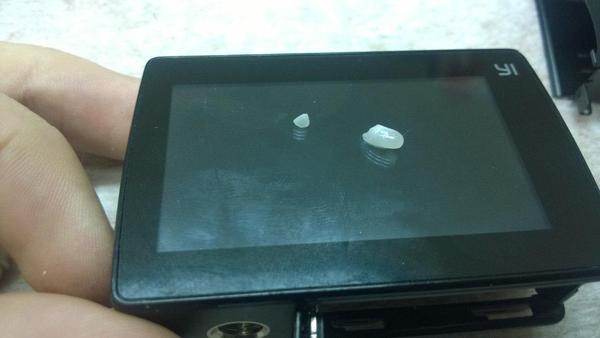

Такс, а что это у нас тут в уголке. Сначала подумал, что камешек, но оказалось все проще)

Это рис)) Камеру пытались так "посушить", Но увы это никоим образом не помогло, да и в принципе помочь не может. Засыпать технику крупой никому не советую, пользы от этого никакой.

Откручиваем по углам два винтика и отделяем плату от железной пластины с матрицей, предварительно аккуратно отстегнув шлейфы матрицы и модуля GPS.

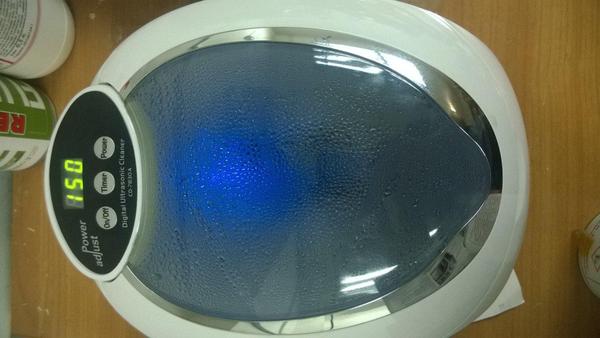

Отпаиваем динамик. Закидываем плату в УЗ ванну а сами пока идем разбираться с дисплеем.

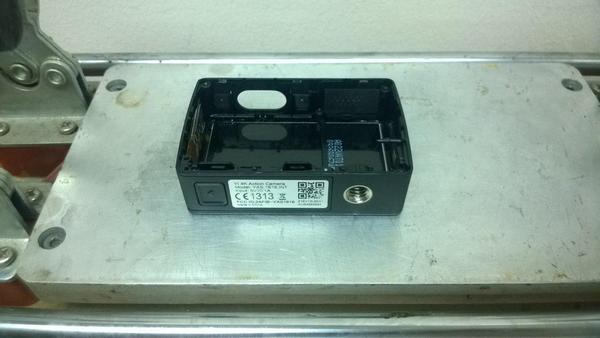

Кладём дисплей с корпусом на подогрев и затем отделяем дисплей от корпуса.

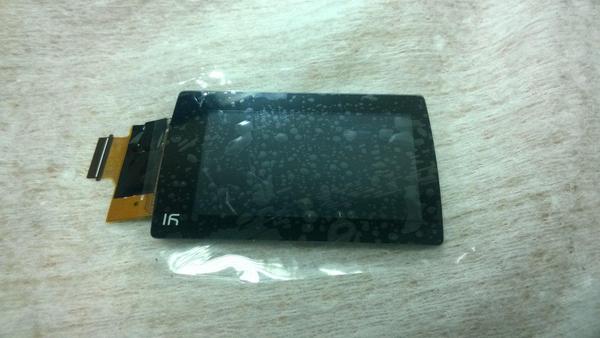

Заклеим дисплей специальным скотчем для дисплеев во избежание царапин.

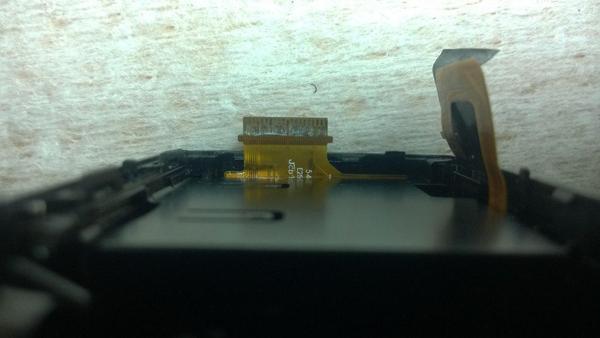

Посмотрим повнимательнее на контакты шлейфа.

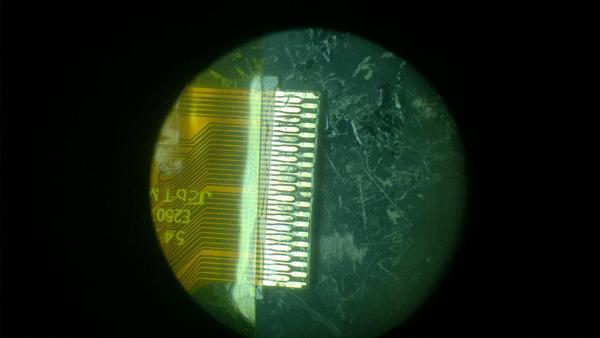

Посмотрим под микроскопом)

Для начала щёткой и дегризером чуть-чуть почистим шлейф.

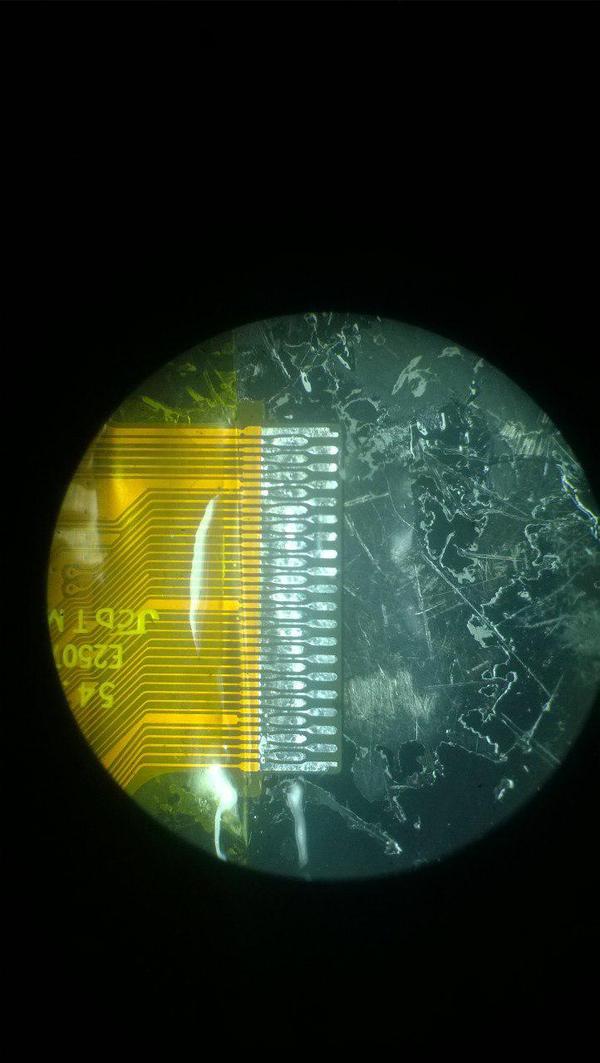

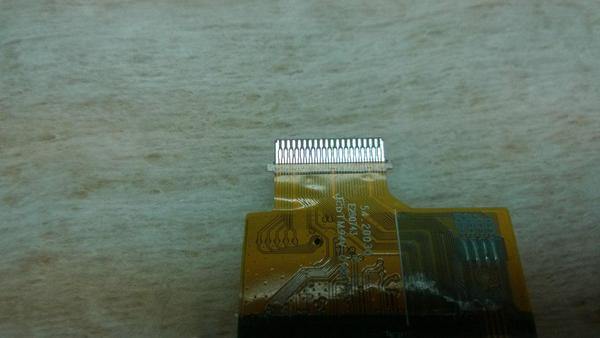

Затем нанесём капельку флюса и залудим контакты.

Выглядит вполне сносно)

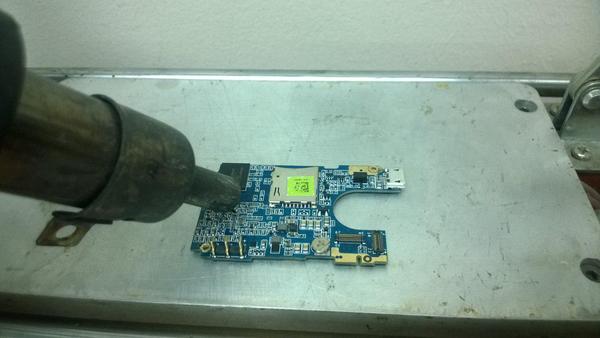

Пора бы вспомнить о нашей плате, вытаскиваем её из ванны, промываем и сушим. Я обычно сушу на подогреве и немного поддуваю феном.

Просушиваем, затем хорошо дуем на плату под большие микросхемы, чтобы выдуть оттуда остатки воды. Можно использовать баллончик со сжатым воздухом, но хватает и собственных легких) Просушиваем досконально, чтобы ни осталось ни капельки влаги.

Затем я еще отклеил дисплей от тач скрина, чтобы удалить оттуда остатки разводов после воды.

Ну, собираем все в обратном порядке и вот он торжественный момент, нажимаем на кнопку включения.

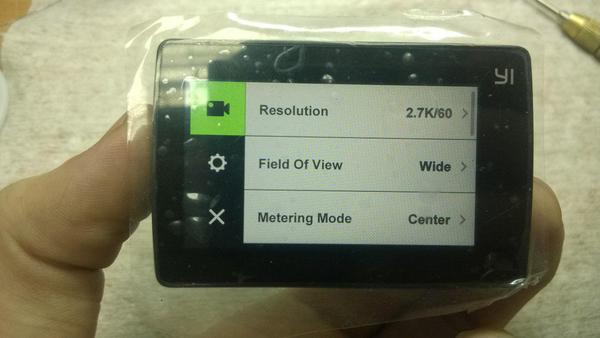

Все работает, отдаём аппаратик хозяину)

P.S. И да, ремонт это тоже моё хобби, я не работаю в СЦ. Приносят аппараты родственники и друзья)

Всем добра и печенек!
