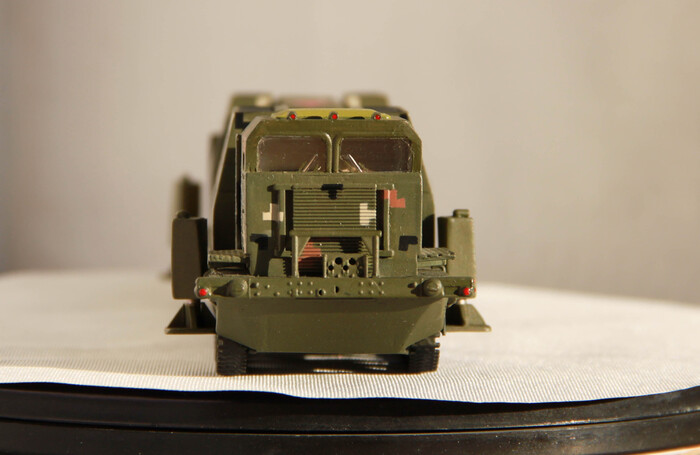

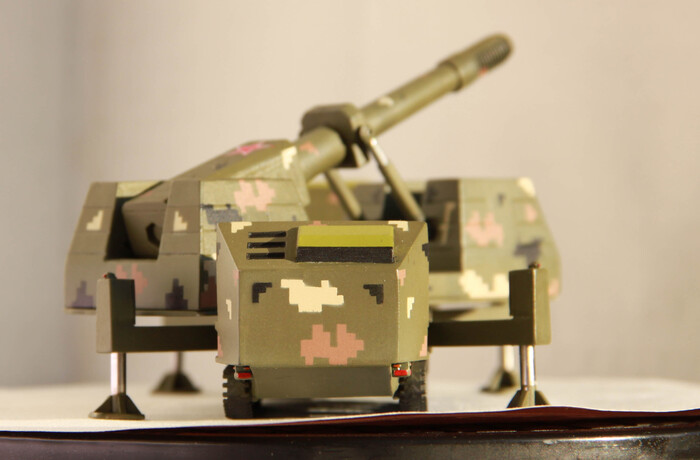

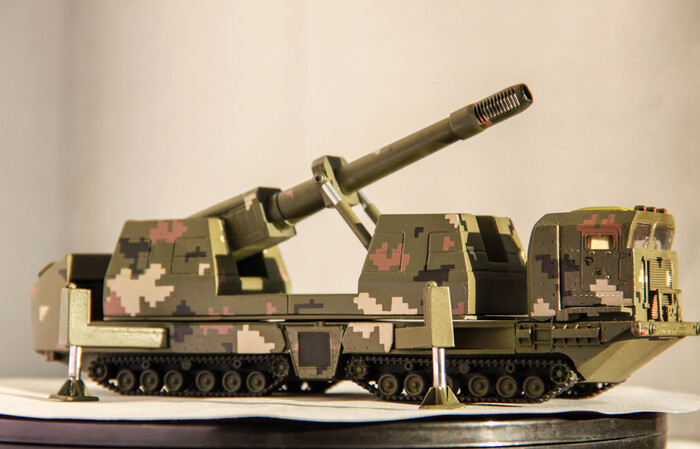

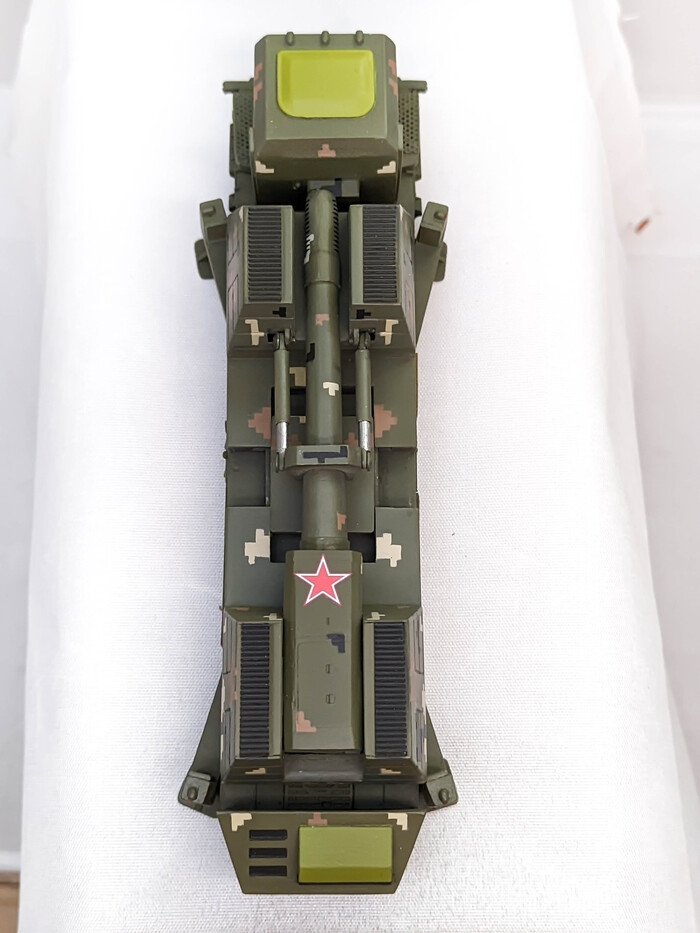

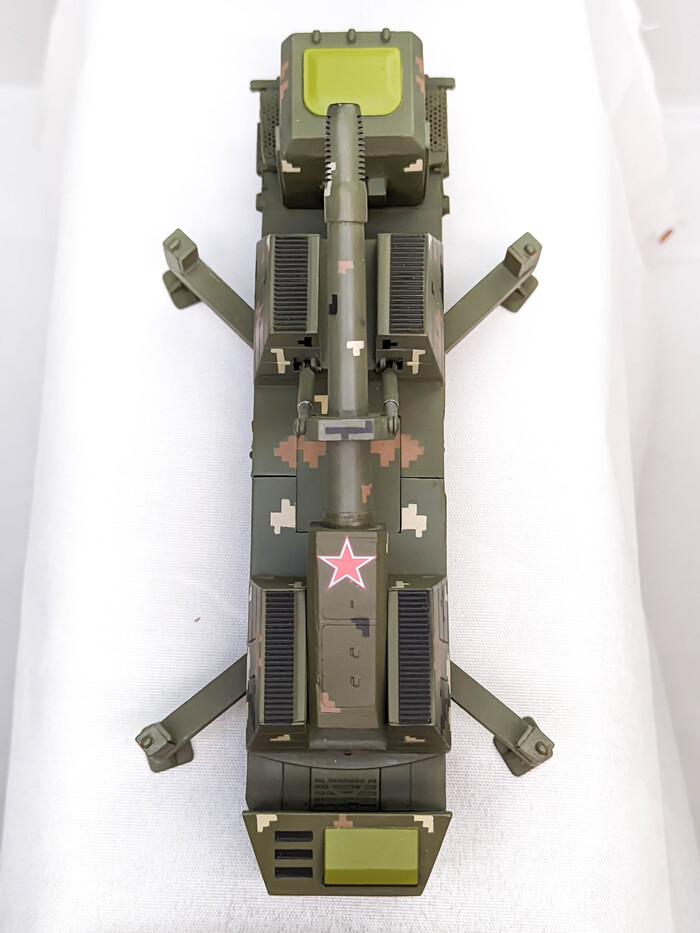

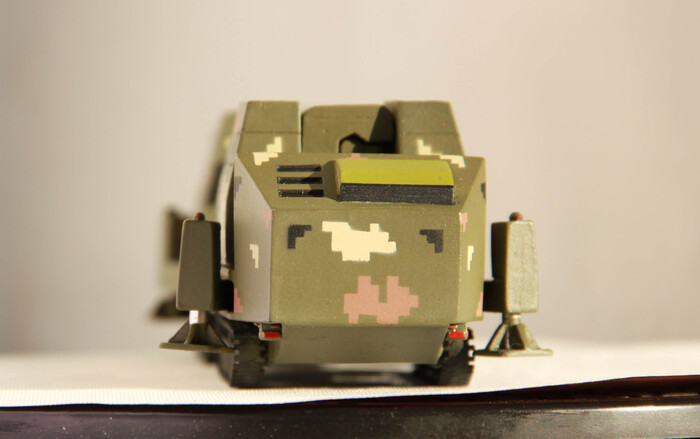

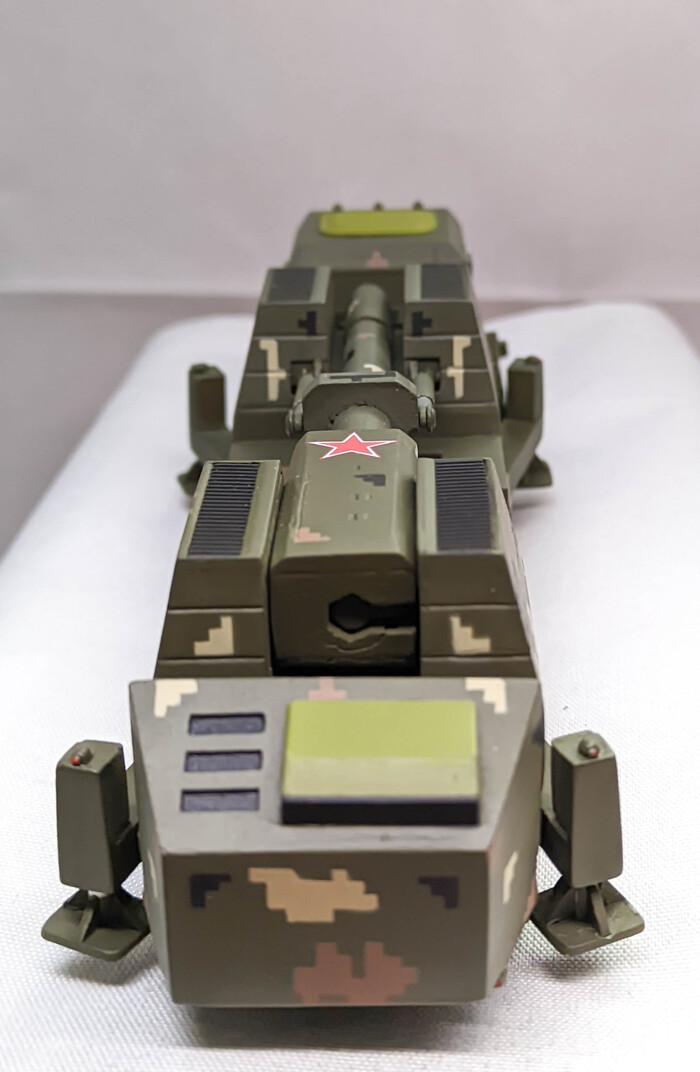

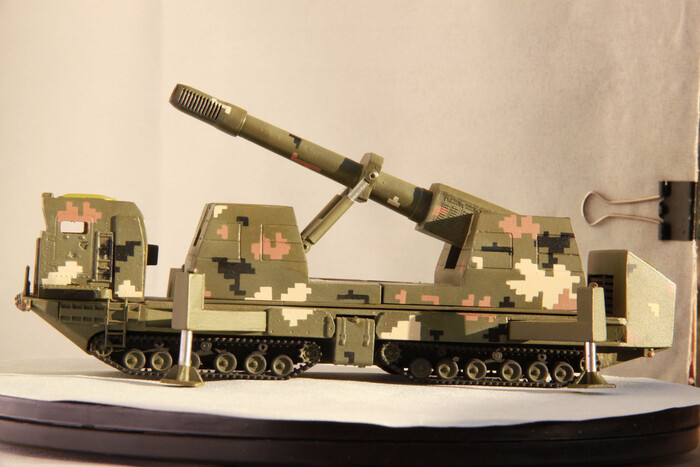

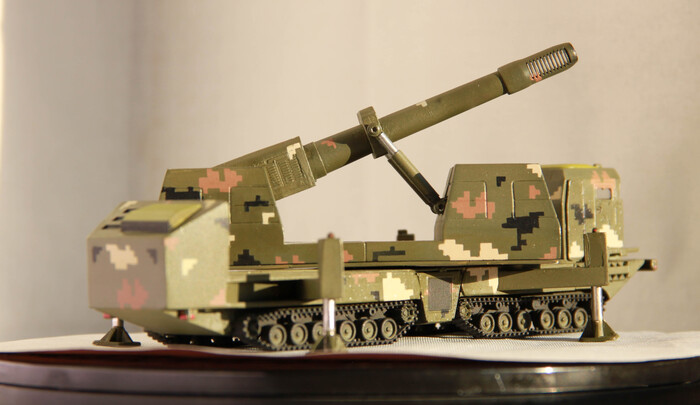

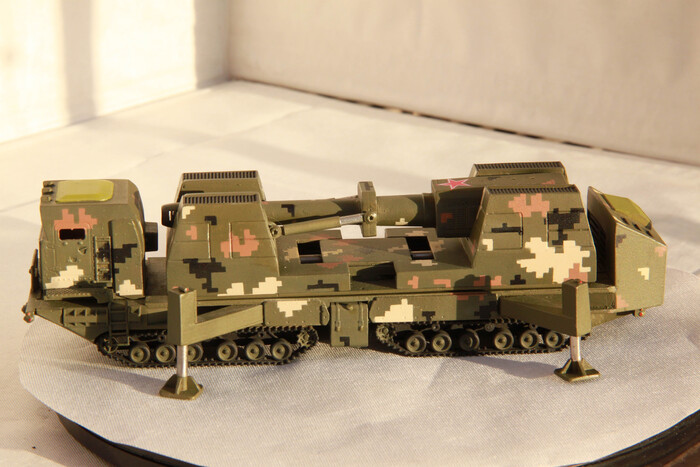

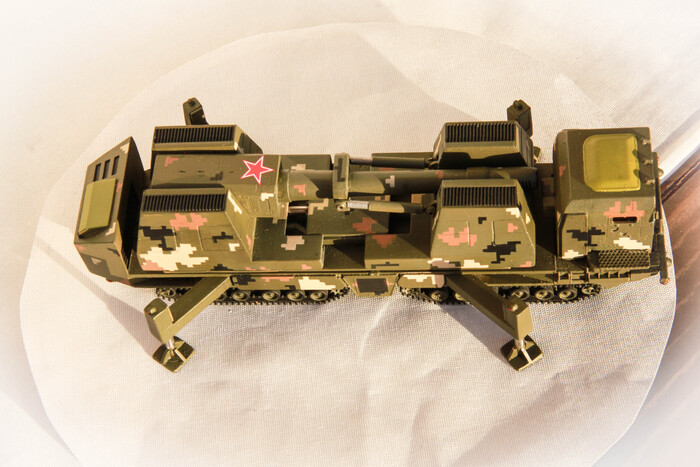

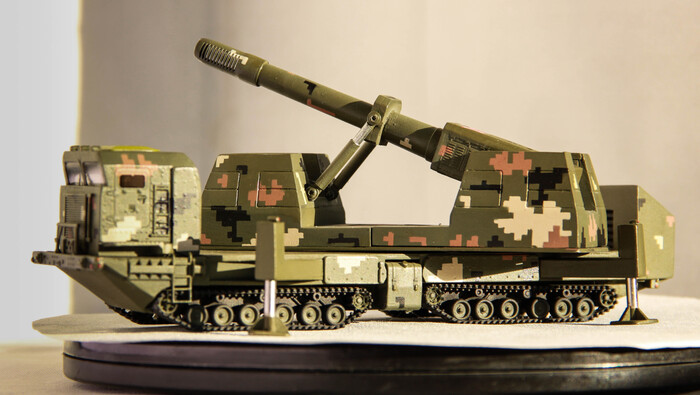

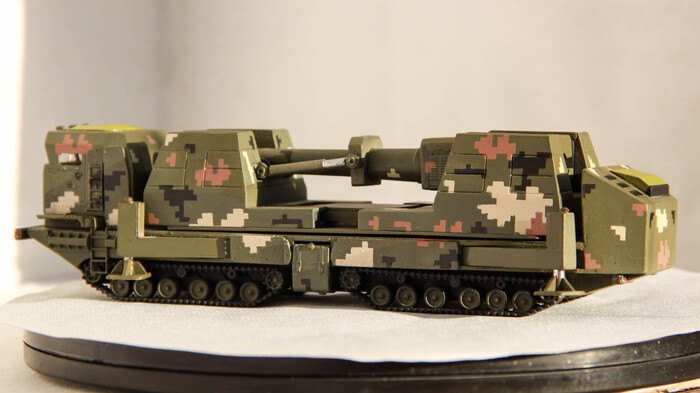

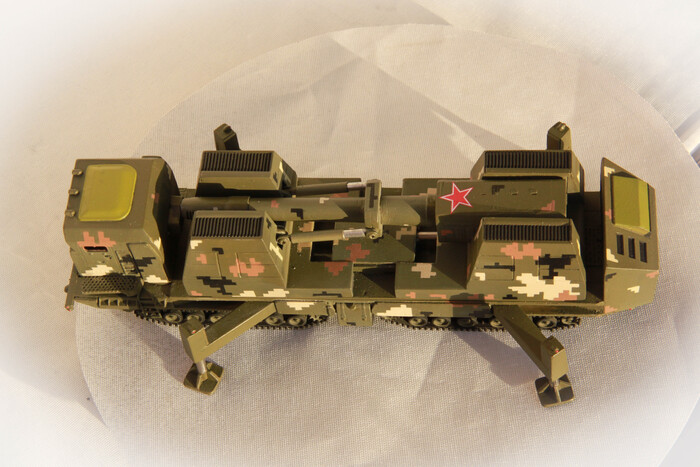

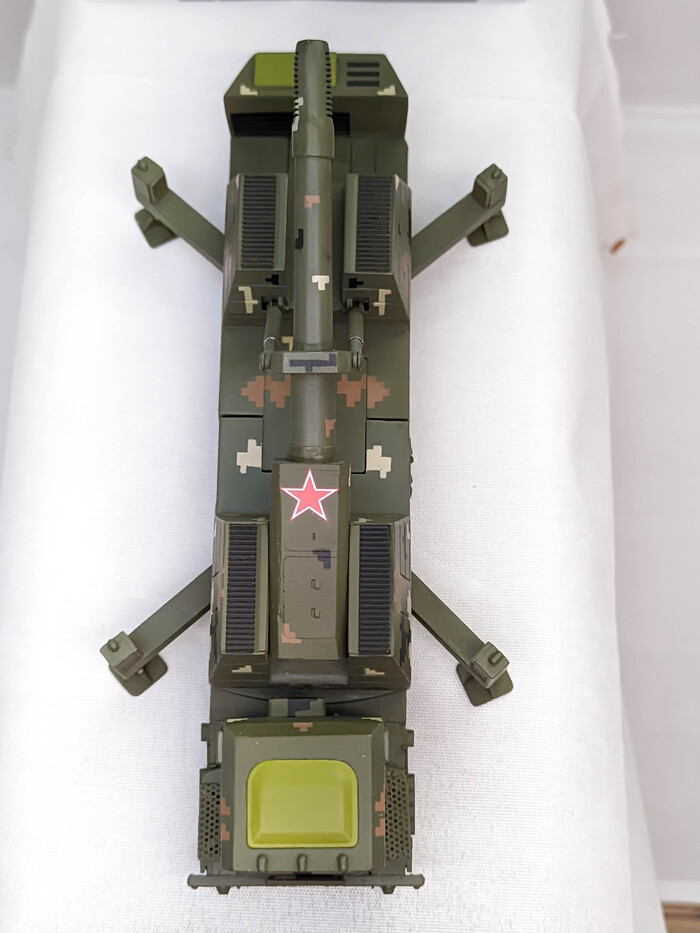

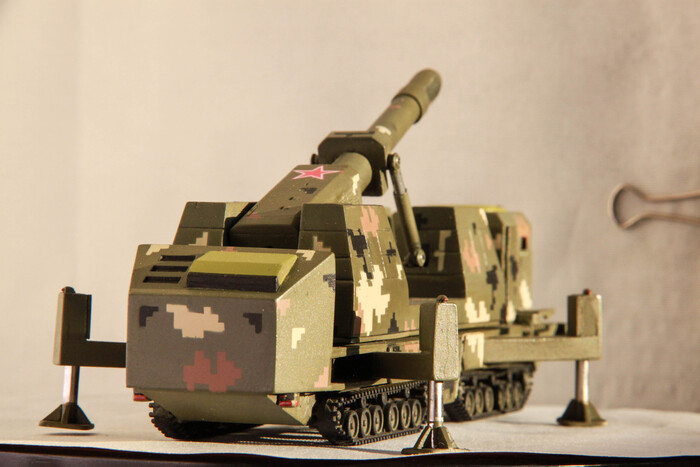

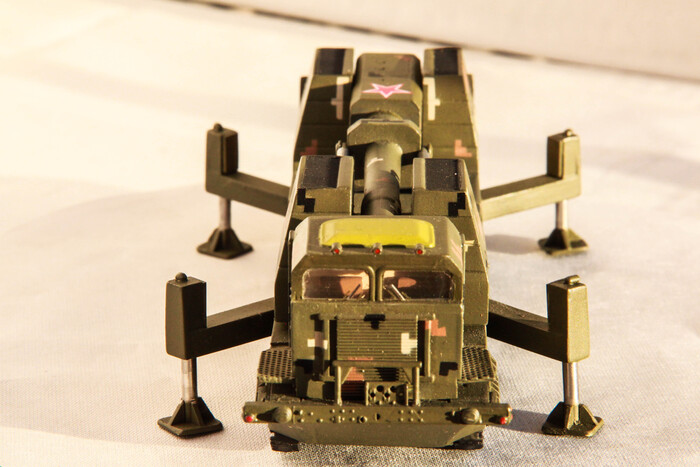

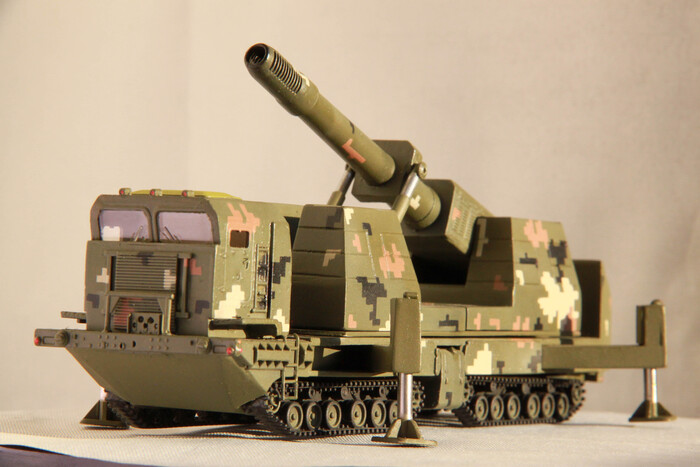

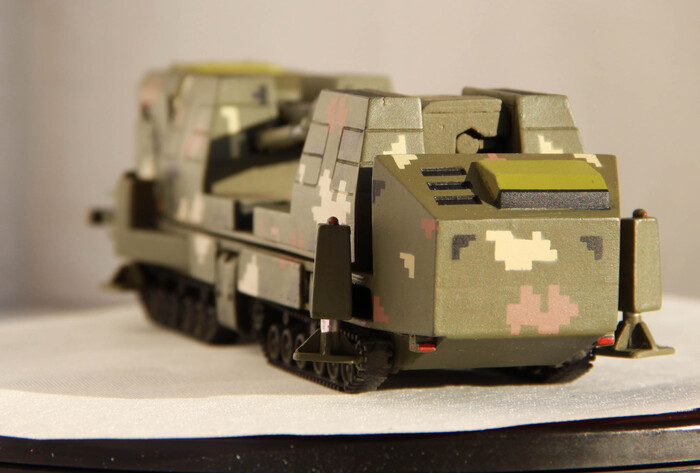

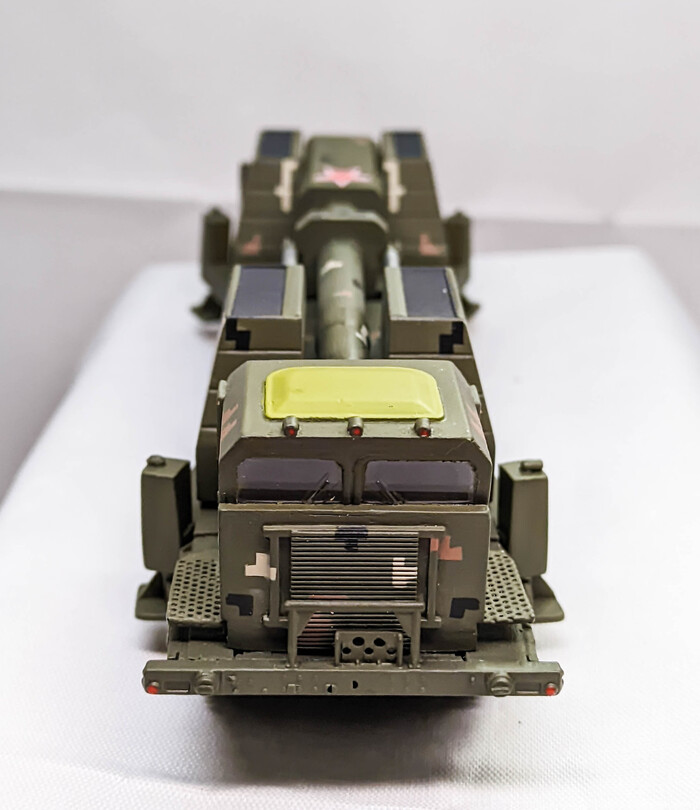

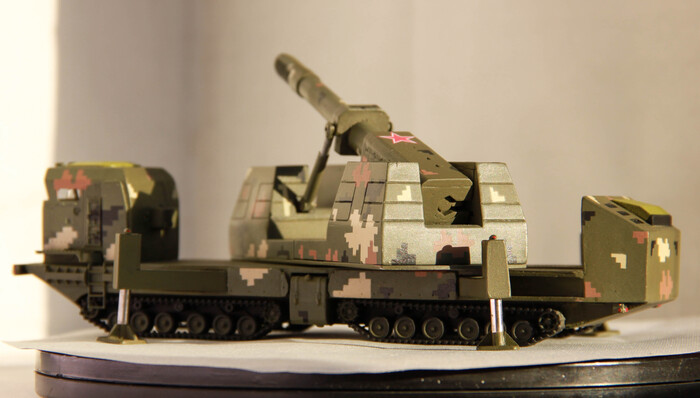

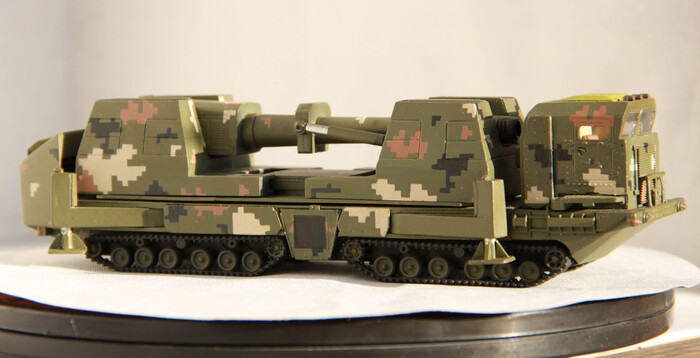

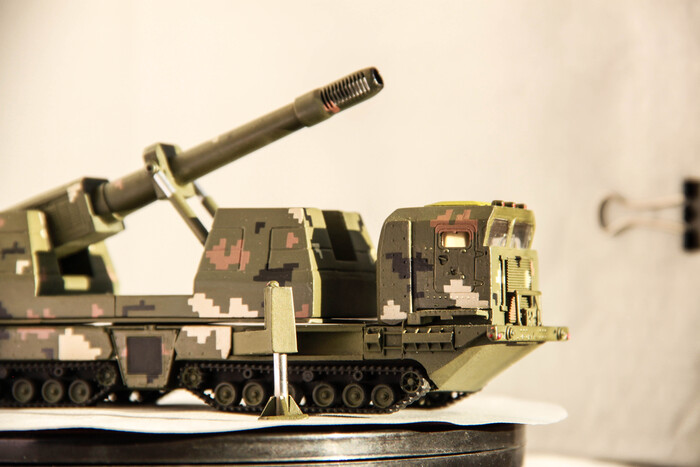

Nuke Cannon - ядерная пушка, самоходная артиллерийская установка стреляющая ядерными снарядами. Фракция Китай. Мне всегда нравилась своей мощью в игре. Хотя конечно у нее были и минусы - медлительность и необходимость переходить в режим боя.

Я не хотел делать точь в точь игровой юнит, я хотел сделать нечто ближе к реальной, хотя это все равно игровой юнит(характерный цветовые маркеры на деталях). За габариты был взят антенный модуль С-300 тоже примерно в 72, шасси бредли в 100, боковые части кабин Тополя(и некоторые мелкие детали от него - бак, и решетка с противоположной стороны, бампер, решетка, и пушка МЛ-20 от ИСУ-152 в 35, все остальное делалось из листового пластика в основном. В качестве камуляжа хотел сделать нечто в стиле китайской цифры, трафарет самодельный по нему вырезал из малярного скотча липкие трафареты(хотя можно было и прикладывать, но тогда бывали неровные края. В общем опыт был интересный.

Если не забуду приложу несколько фото из этапов постройки(в посте предел по медиа).

Фото процесса и следить за моими стройками можно в моем паблике ВК

После проведения измерений в CAD-редакторе была спроектирована трёхмерная модель стандартного салона с левым расположением рулевого колеса.

Все мысли по этой работе и особенности выбора такой технологии проектирования (в сравнении с 3D-сканированием) читайте в предыдущей статье ;)

Далее, зеркально отразим спроектированную модель салона и получим желанную праворульную версию. Уверен, что и классическому салону со временем тоже найдётся применение!))

Перед проведением 3D-печати подготовим управляющий файл, где расположим спроектированные салоны в виртуальном пространстве принтера, расставим поддержки и зададим необходимые режимы печати.

Напечатаем сразу небольшую партию, какую может позволить стол принтера!

Праворульные салоны были распечатаны на фотополимерном 3D-принтере Photon mono 4k из прозрачной смолы Clear из линейки ABS-LIKE Resin+ от Anycubic. Очевидно, что светлые детали окрашивать в светлые оттенки намного проще))

Партию рулей я решил забацать отдельной печатью из чёрной смолы той же линейки ABS-LIKE Resin+, как минимум, чтобы исключить этап окрашивания. Напомню, что геометрия рулей уже известна из предыдущего проекта и легко повторима ;)

Теперь окрасим новенькие салоны в светло-бежевый цвет, чтобы визуально приблизиться к родным саратовским. Модельная химия на фото ниже.

Теперь примерим новый салон на "Москвич" и перейдем к демонстрации результата ⬇️.

На мой взгляд, результат получился шикарным 🔥, а база знаний пополнилась ещё одним качественным и редактируемым салоном с правым расположением рулевого колеса)

Основной постулат остается в силе: если в вашей коллекции есть повторяющийся экземпляр или лежит какой-нибудь "Москвич" под восстановление, то почему бы не сделать его праворулькой? 😉

P.S. На этом создание праворульных моделей не заканчивается. Продолжение следует!

С уважением, Сержик Моделист.

Ссылка на оригинальную публикацию на моём основном канале: https://dzen.ru/a/Zsny6HxP2CrVSoKs

Приветствую, уважаемые подписчики, коллеги-моделисты и просто читатели! Начинаю работу над диорамой на заказ. 72-ой масштаб, времена Гражданской Войны, Летовище Красное. На диораме будут присутствовать два автомобиля, самолёт и фигуры. Первым был сделан автомобиль Воксхолл, вот о нём и пойдёт речь.

Обзор набора

Набор 2016 года выпуска в масштабе 1/72 от украинской фирмы Roden. В небольшой коробке лежат 2 литника из серого полистирола, маленький литник из прозрачного полистирола, декаль и инструкция. У меня ещё было фототравление и фигуры, но они в комплект не входят. В наборе 58 деталей, из низ 4 прозрачные; неиспользованными остались 5 деталей, все они относятся к альтернативному варианту тента. Качество литья среднее, есть некоторые шероховатости на пластике, кое-где есть облой, на сложенной детали тента имеются утяжины. В общем имеем типичное ЛНД средней паршивости. Пластик неплохой, обрабатывается хорошо, не ломается. Детализация на достойном уровне, есть несколько очень ажурных деталей. У модели нет двигателя, но интерьер салона, приборная панель (которую потом не видно), руль и рычаги проработаны весьма неплохо для своего масштаба. Стыкуемость средняя, требуется немного подгонки и склеивание с нагрузкой, впрочем щелей и ступенек нет. Прозрачные детали несколько толстоваты и мутноваты, но главное хорошо встают на места. Набор имеет вариативность по сборке - тент в сложенном положении (как на бокс-арте) или натянутая крыша. Если установить крышу, красивого салона вовсе не будет видно, потому выбор очевиден. В наборе нет бонусов и фигур. Инструкция чёрно-белая, на листах А4, но печать качественная, схема сборки понятна и наглядна, везде подписаны цвета окраски элементов. Сами схемы окраски разделены - две чёрно-белые в инструкции, одна цветная на обороте коробки. Машина показана с четырёх проекций. Даны 3 варианта, все три в одинаковой тёмно-зелёной окраске с золотистыми и стальными элементами; две машины боевые, 1917 год, Западный фронт, имеют бортовые номера; третий вариант - личный автомобиль короля Георга V, не имеет бортовых номеров, но есть белая полоса на радиаторе. Декаль нормального качества - не толстая, нормально села на ровную поверхность. Цена набора мне неизвестна, но она невелика, если конечно есть доступ к Родену. Рекомендовать набор могу моделистам любого уровня: набор не сложный, качество неплохое, все сложности в сборке решаемы, а результат смотрится достойно!

Обзор дополнений

Использован набор дополнений от болгарской фирмы NHDetail. Допы не совсем к этой машине, они к карете скорой помощи на базе данного Воксхолла. Включают 30 травлёных деталей и два элемента из прозрачной плёнки с нарисованными приборами. Производитель даёт приборную панель, рычаги и педали, два элемента рулевого колеса, крылья автомобиля плюс крепления и петли ящиков, которые есть только на скорой. Само травление качественное, тонкое, идеально подходит по размеру. Вот только приборной панели с приборами и педалей на готовой модели не видно, а идеально правильно изогнуть металлические крылья я не смог, потому оставил родные пластиковые. В итоге на моей модели видны только рычаги и дополнительные детали руля, а это не сильно увеличило зрелищность модели. 20 травлёных деталей остались неиспользованными.

Ход работы

1.Сборка начинается с рамы автомобиля. Тут всё довольно просто, только нужно учитывать ажурность деталей. Вырезаю детали теперь кусачками от DSPIAE, механическая обработка скальпелем, маникюрными пилками, фрезером с алмазными головками. Клей модельный Revell Contacta и сверхтекучий Tamiya.

2. Для приборной панели, рычагов и педалей используем фототравление из набора допов. Клеим цианоакрилатом-гелем.

3. Утяжины на тенте шпаклюем Mr. White Putty, даём сутки высохнуть и заравниваем фрезером.

4. Подготавливаем все узлы и детали. Теперь будем их окрашивать и склеивать по инструкции. Вариант окрашивать модель в сборе я не рассматривал, ибо так было бы слишком сложно.

5. Для начала окрашиваем и собираем салон. На креслах сделан чиппинг с использованием химии Vallejo Chipping Medium. Получилось грубовато. На пол салона нанесём немного сухого пигмента Хаки для имитации загрязнения.

6. Окрашиваем остальные элементы, собираем кузов машины. На сухую примеряем его к раме - стыкуется нормально. Окрашиваем жидким хромом фары.

7. Завершаем окраску кузова. Цвет намешан на глаз из Gunze Russian Green и Revell Dark Green. Затем в микс добавлено немного белой краски и сделаны высветления.

8. Модель задута акриловым глянцевым лаком, сделана эмалевая чёрная смывка.

9. С химией Tamiya Mark Fit Strong приварена декаль номера. Модель задута полуматовым лаком Vallejo Satin. Красным прозрачным лаком сделаны задние габариты.

10. И после окончательной сборки и снятия масок получаем такой автомобильчик. Пока он совсем чистый, некоторое запыление будет сделано на этапе сборке диорамы. И ещё при работе с фото обратил внимание на отпечаток пальца на пигментах в салоне. Уже исправил!

На этом пока всё, но работа над диорамой продолжается. Следующим будет ещё один автомобиль, но уже 3D-печатный! Потому подписывайтесь, а также заходите в мою группу Вконтакте, где можно обсудить лично всякие вопросы и даже заказать изготовление модели (https://vk.com/warminiarts). А сейчас - благодарю за внимание и хорошего времени суток!

Ранее собранная мной Тридцатьчетверка "Сергей Киров" (Т-34/76 "Гайка" от "Звезды") обзавелась новым владельцем, а это значит, что можно ещё раз собрать Т-34/76 с башней "гайкой", но со своей задумкой.
А задумка в моей голове уже сидит давно. И основой для нее стала статья про Октябрьскую Марию Васильевну и вот эти фотографии к этой статье:

Боевая женщина, кто не знаком с данной историей - рекомендую почитать. Во всей этой истории меня больше заинтересовал танк, который появился благодаря этой женщине.
Будем осуществлять свою "задумку" в пластике (и не только пластике).
И первая проблема которая возникла - какой набор купить для сборки? В конечном итоге выбирал из двух "Звездовских" наборов: Т-34 с башней "гайкой" или башней "формочкой" (Уралмашевской башней). У "гайки" подходящая башня, у "формочки" подходящие опорные катки. Покупать два набора для скрещивания не хотелось, да и разные посадочные места (погон башни) в корпусе. Приобретать отдельно башню не хотел, в свободном доступе это башни от MSD (работали, знаем что это за дрова).
Ну думаю... Не зря же у меня имеется доступ фотополимерному 3Д принтеру. Да и чертить в нужных программах я немножко умею.
Ну вот и погнали. Купил набор с башней "гайкой". Начертил каток, распечатал, откорректировал модель... и так пару раз. Опытным путем определяем, как лучше печатать. Попутно сделал вариант "штамповки" для Т-34 с кольцом и другую вариацию резинового бандажа. И пробные экземпляры варианта катка для послевоенных модификаций Т-34/85 (но это уже другая история).

На этом полёт фантазии не остановился. Мне понравился опыт работы над "Димитрием Донским" (Т-34/85 с орудием Д-5Т. Часть 3), где я заменил большую часть цельных частей полунаборных гусениц на наборные, для эффекта "провиса". Смоделировал траки. Через пару тестовых печатей и несколько коррекций я получил желаемую форму. Изначально думал, что буду собирать на клей, но меня понесло дальше... И смоделировал несколько вариантов траков для сборки "на проволоку". На момент написания данного поста делаю тестовые "сборки". Возможно на модели будут "рабочие гусеницы".

С самим набором дополнительно приобретён металлический ствол от "Zedval" и решетки МТО из фототравеления.
Заказаны соответствующие декали у "Народной декали". (То неловкое чувство, когда декали по стоимости, как 2/3 набора)), но красота требует жертв.)

Делать буду "чистую модель", как на фотографии, во время торжественной передачи на фронт.
Времени на хобби очень мало, да и ещё КамАЗ на сборке в данный момент. Ох... не знаю когда руки дойдут до этого проекта, но будем потихоньку собирать.
Вот такие планы.
