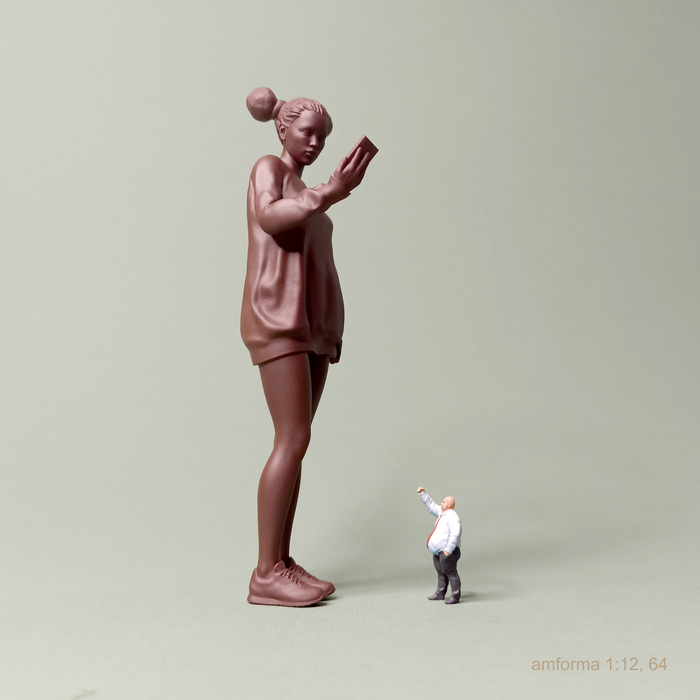

Масштаб девушки 1:12. Мужички 1:64.

3D принтер: ANYCUBIC Photon Mono X 6K

3D печать мастер моделей из фотополимера Harzlabs, INDUSTRIAL ABS.

Высота слоя 35 мкм.

Литьё.

Роспись акрилом, аэрография.

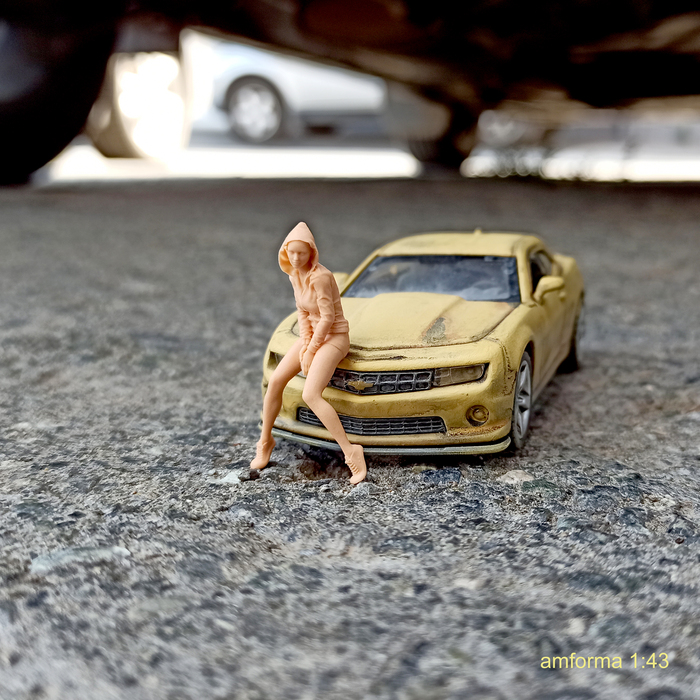

Масштаб 1:43

3D принтер: ANYCUBIC Photon Mono X 6K

3D печать мастер моделей из фотополимера Harzlabs, INDUSTRIAL ABS.

Высота слоя 35 мкм.

Литьё.

Всем привет! В этот раз ко мне на восстановление и реставрацию приехали "Волги", причём сразу несколько: два седана ГАЗ-24 и два универсала ГАЗ-24-02. Это саратовские модели в масштабе 1:43 из личной коллекции моего заказчика - моделиста Е.

В своё время, модели пережили ненадлежащее обращение и переборку (комплектующие детали перепутаны между собой). Все "Волги" номерные (А13 и А14 соответственно), имеют хромированный корпус воздушного фильтра и боковой шов на покрышках.

Моя миссия - взбодрить этих красавиц и вернуть их в строй, восстановив утраченные элементы, и по максимуму оставляя родные детали. А для этого дела мне снова помогут 3D технологии и опыт работы с саратовскими моделями.

Со всеми моделями будем разбираться по порядку, а начнём с самой лёгкой. Героем этой статьи будет ГАЗ-24 седан в голубом цвете.

Итак, поехали!

Для начала, проведём осмотр модели и разберёмся с методами "лечения".

У модели:

❌ Сломаны оба задних фонаря;

❌ Смонтировано неправильное донышко с номером А13 от ГАЗ-24-02 (должно быть А14 ГАЗ-24);

❌ Сильные загрязнения модели снаружи и внутри;

❌ Отсутствует запасное колесо в багажнике.

"Волге", как минимум, требуется очистка кузова, дверей и других деталей от загрязнений, подбор родных деталей и замена обоих задних фонарей изготовленные методом 3D печати.

Традиционно, пробежимся по хронологии производства моделей:

- Интересно, что ГАЗ-24 (А14) является второй моделью "Волги", выпущенной на ПО "Тантал". Сначала, в 1976 году появился универсал ГАЗ-24-02 (А13);

~1978 - начало производства;

- 1980-1981- возможность комплектации модели колёсными дисками, отлитыми из капрона;

- 1982-1983 на донышке помимо надписи "СДЕЛАНО В СССР" появилась надпись "made in USSR";

- 1985-1986 - шов на внешней стороне покрышек смещен в середину;

- 1986-1987 исчезает каталожный номер;

- 1986-1987- изменение конструкции салона: передние и задние двери теперь крепятся с помощью отверстий в пластике салона, а не с помощью отверстий на донышке;

- с 1989 корпус воздушного фильтра выполняется отдельной деталью, без хромирования;

- с начала 90-х имеют поперечный выступ у переднего края внутренней части капота на всю длину;

- с 1995 выпускаются с цельными колёсными дисками без детализированных колпаком.

1. Разбор моделей.

Конечно, ни одна модель по своей сложности исполнения не сравнится с саратовской "Нивой" ВАЗ-2121 (А20), но деталей и нюансов крепления в "Волгах" тоже предостаточно. Мне всегда вселяли глубокое уважение модели, которые собирались без винтовых соединений, где всё фиксировалось за счёт бамперов или иных элементов. "Волги" - прекрасный тому пример. Номерные Волги особенно приятно держать в руках, есть в них что-то родное и тёплое!

Разборка саратовской модели Волги начинается с демонтажа задних бамперов и решётки радиатора, которая фиксирует переднюю часть кузова и донышко. Аккуратно вытащить решётку радиатора с фарами - это самое сложное, так как деталь сидит очень плотно. А дальше разборка идёт, как по маслу.

⚠️ Главное, это не прикладывать слишком больших усилий при разборке! Саратовские модели этого не любят! Несмотря на то, что металл номерных/постномерных "Волг" хорошего качества, всегда есть вероятность поломки какого-то элемента крепления. Мне попадались даже сломанные пополам номерные донышки!

2. 3D-проектирование деталей.

Для проектирования задних фонарей я провёл измерение оригинальных деталей контактным методом с помощью штангенциркуля ШЦ-I-150-0,05.

Следующим шагом я спроектировал задний фонарь в CAD-редакторе.

3. Подготовка к печати.

Как и всегда, в прикладной программе к 3D-принтеру я: задал пространственное расположение моделей деталей на виртуальном рабочем столе, построил необходимые поддержки, задал зеркальное отображение моделей заднего фонаря (для создания правой версии) и указал количество деталей в партии.

⚠️ Важный момент: при настройке 3D-принтера нужно грамотно произвести его калибровку, точно определив координату Z=0. При неправильной калибровке делали вообще могут не распечататься и печать пройдёт вхолостую.

4. 3D-печать.

Детали были распечатаны на фотополимерном принтере от фирмы Anycubic из полупрозрачной смолы Clear линейки Basic с помощью технологии LCD-печати. Моя жена ласково называет эту фирму - "Анубик" 😄.

После 3D-печати детали отправились на промывку в специальную промывочную машину от Anycubic с этиловым спиртом. А для окончательной полимеризации прошли дополнительную засветку УФ-излучением в той же специальной машине. Для мелких деталей достаточно 10 минут.

5. Лакокрасочные работы.

К слову, от заказчика мне пришёл один готовый комплект задних фонарей на "Волгу" от фирмы UM43. Коллеги просто делали слепок оригинальных деталей и отливали новые фонари. Тоже метод! Но от идеи поставить эти фонари на одну из моделей ГАЗ-24 я отказался эти фонари, так как их цвет не соответствует оригиналу, а поверхность выглядит слишком матовой.

Поэтому, перейдём к этапу окрашивания фонарей собственного производства!

Для окрашивания распечатанных задних фонарей я использовал красный цвет (LP-52) и оранжевый (LP-53) модельные лаки от фирмы TAMIYA. Для удобства манипуляций я приклеил торец зубочистки к тыльной стороне фонаря.

Окраску фонарей я проводил методом погружения. Лаки серии LP от TAMIYA очень жидкие, поэтому, такой метод работы вполне допустим. Главное - дать стечь излишкам, чтобы не было наплывов лака.

Как известно, задние фонари у саратовских моделей разных лет производства - отливались из пластика различных оттенков: от оранжевого до тёмно-красного. А ещё они были двух видов с разными размерами (большие и малые), причём выпускались в один и то же номерной/постномерной период. Интересно, от чего это зависело? 🤔

Чтобы получить оттенок, максимально приближенных к оригиналу, я смешал оба лака (красный и оранжевый) в пропорции 1:1. На фото ниже представлены окрашенные задние фонари в трёх расцветка (оранжевый, красный и тёмно-красный).

6. Борьба с загрязнениями.

В исходном состоянии модели мне досталась с сильными загрязнениями и пятнами, похожими на высохший клей. Для промывки кузова, дверей, стекла и салона я использовал чистый этиловый спирт, а для оттирки клея специальное средство. В пример приведу несколько деталей с самыми сильными загрязнениями и как они стали выглядеть после промывки.

⚠️ Здесь нужно быть очень осторожным, чтобы вместе с пятнами не удалить лакокрасочное покрытие деталей.

7. Сборка.

В самом начале статьи я говорил, что модели пережили переборку и имеют перепутанные детали. Поэтому, от синей "Волги" ГАЗ-24-02 мне понадобится донышко с номером А14.

Модель обрела правильное донышко:

После того, как все оригинальные детали "Волги" были собраны воедино, пришло время для монтажа новеньких задних фонарей. По-моему, фонари сели, как родные! 😉

Осталось придать модели немного блеска с помощью специальной салфетки и всё, работа готова!

Заключение.

Произведя необходимые манипуляции, мне удалось взбодрить эту "Волгу", придать ей более презентабельный вид, вернуть оригинальные детали и воссоздать утраченные задние фонари с помощью 3D технологий. Надеюсь, что заказчика порадует результат!

P.S. Это была одна из самых простых работ над саратовской "Волгой". Вы спросите - что будет дальше? А дальше нас ждут более сложные проекты по восстановлению, где, помимо всего вышеизложенного, будут спроектированы и напечатаны и другие детали от этих славных моделек! Но это уже совсем другая история, так что следите за обновлениями в блоге😉!
