Серия «Ремонт техники»

Всем доброго. Поступил запрос на ремонт блока питания. Прислали такие фото. Внутри что-то хорошо жахнуло, вышел белый дым, а как известно электроника без белого дыма не работает.

Согласился посмотреть. Блок питания работает от 380в, внутренние цепи питания питаются от 22в и далее понижаются до 5в и 3,3в для питания логики. Попросил привезти исправный блок для снятия замеров и определения отсутствующих элементов. Результаты осмотра в видео.

Снимаю все что вызывает подозрение, проверяю по элементно.

Далее вырезаю горелое, вычищаю, восстанавливаю меж слойные проводники

Заливаю маской и засвечиваю лампой

Это внутренние пистоны, на них одеваю оторванный кусок текстолита, после пайка сквозных пистонов

Выглядит конечно не очень, что имею с тем и работаю.

По немногу дело шло к завершению и тут приносят второй блок, который тоже жахнул, чуть по другому, но не приятно, второй блок сгорает на станке, в следствии выяснилось что это из-за конденсата, платы не покрыты лаком нигде.

В итоге чтобы станок не простаивал, первый блок становится донором для второго, так как у второго меньшие повреждения, текстолит хотя бы целый остался, снимаю детали, восстанавливаю, после заказываю детали снова для первого блока

Выезд на производство для контроля проделанной работы и возможного поиска причины неисправности. Заодно был найден еще один неисправный элемент, неисправность удалось устранить на месте.

Возвращаюсь к ремонту первого блока, по мимо самого блока питания, были найдены неисправные микросхемы логики, на остальных двух платах этого аппарата. Тепловизор в этом деле сильно выручил

Полное видео

Хоть глаза и боялись, а руки сделали. Сегодня подтвердили что блок успешно работает. Вот и славненько. Теперь на заводе по мимо двух блоков питания установленных на аппарате есть еще два блока питания успешно реанимированых и в случае чего есть чем быстро заменить блок без простоя оборудования.

Всем удачи и легких ремонтов.

Канал на ютуб https://youtube.com/@hk-service

Для вопросов:

Телега https://t.me/HK_Service

Вацап https://wa.me/+79164207573

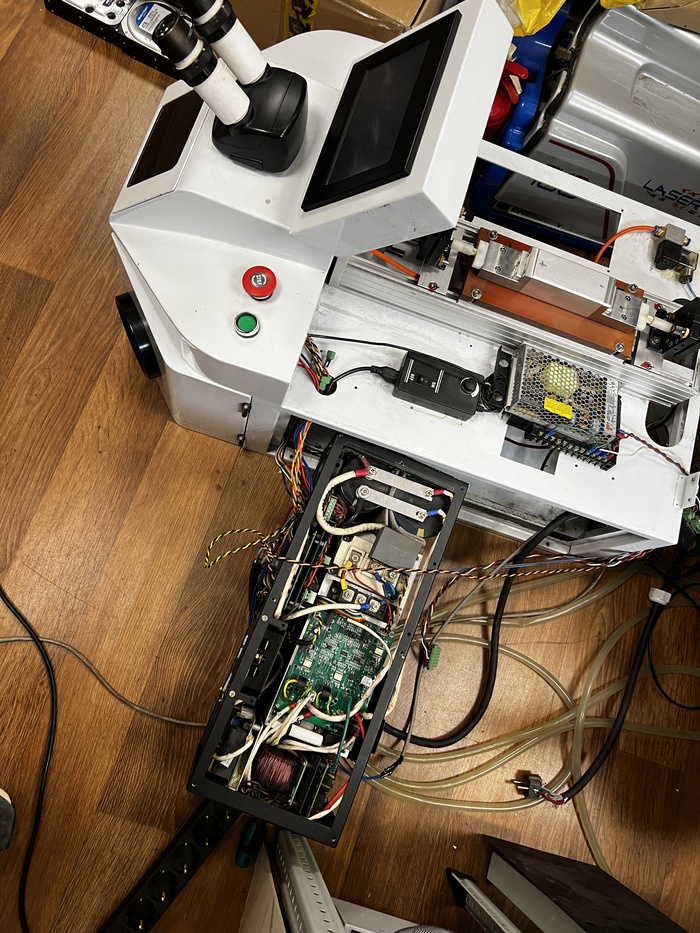

Всем доброго. Пришел в работу такой агрегат, в разобранном состоянии.

NoName

BCX Laser китайского производства, первый раз на нем сгорел диодный мост, клиент своими силами его заменил и полгода работал.

В этот же раз замена моста не помогла, сгорело дальше и аппарат принесли мне.

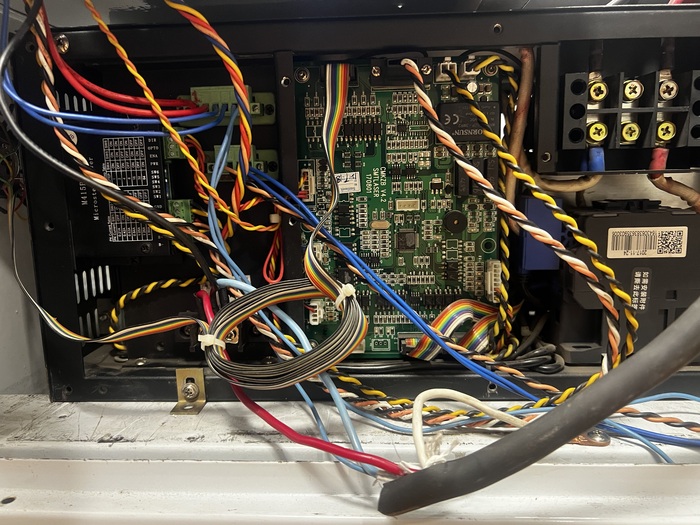

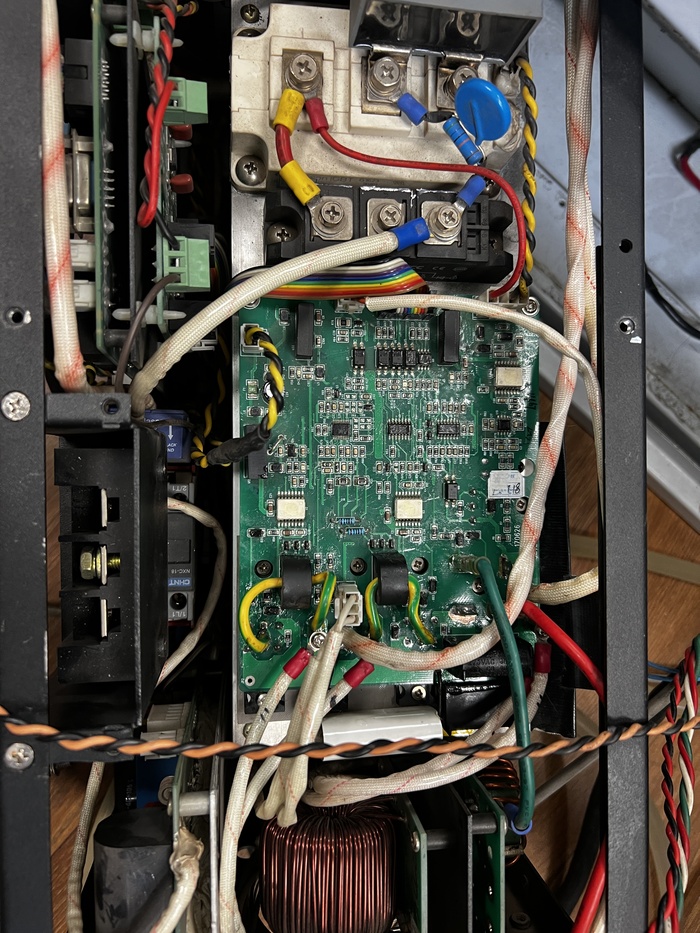

Разбираю аппарат, по путно делаю видео и фото фиксацию, что куда подключено.

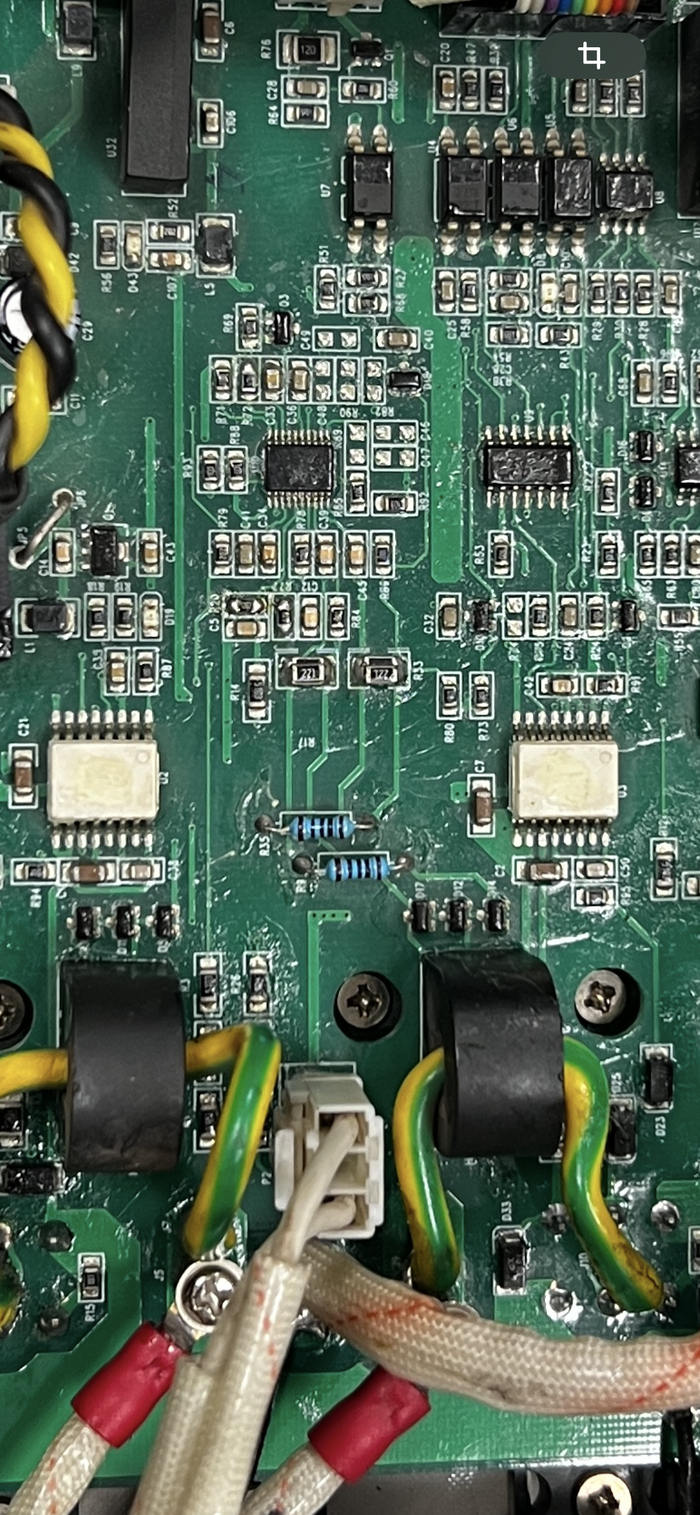

После осмотра и произведенных замеров выпаиваю один из поврежденных элементов. А тут опа, сюрприз

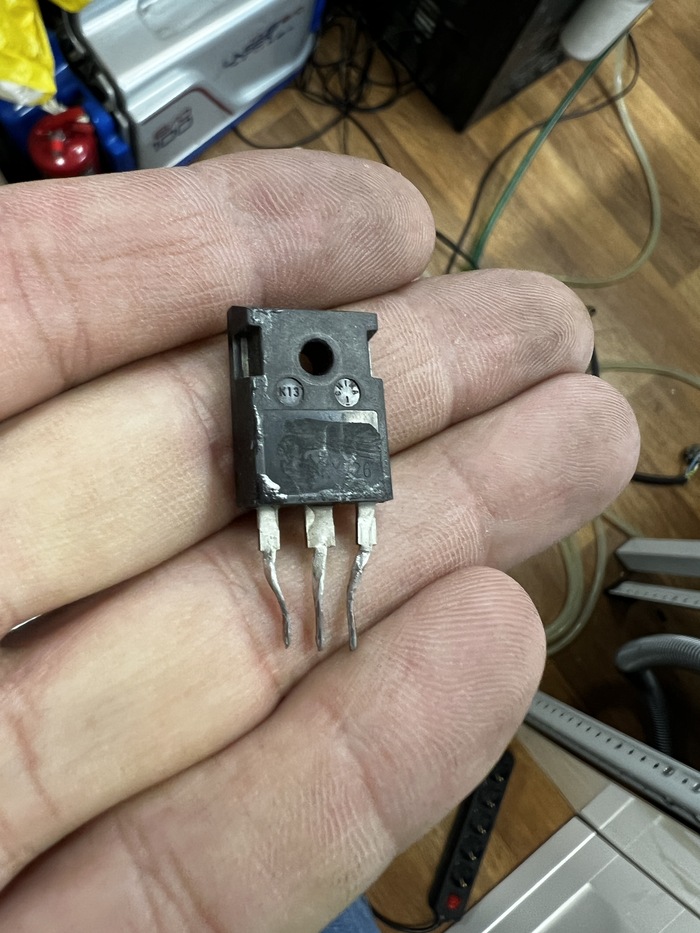

NoName не только аппарат но и детали в нем тоже без имени 😢

Несколько дней убил на переговоры с Китаем, к сожалению ничем не помогли, как бы не заходил, только предложили целиком блок приобрести.

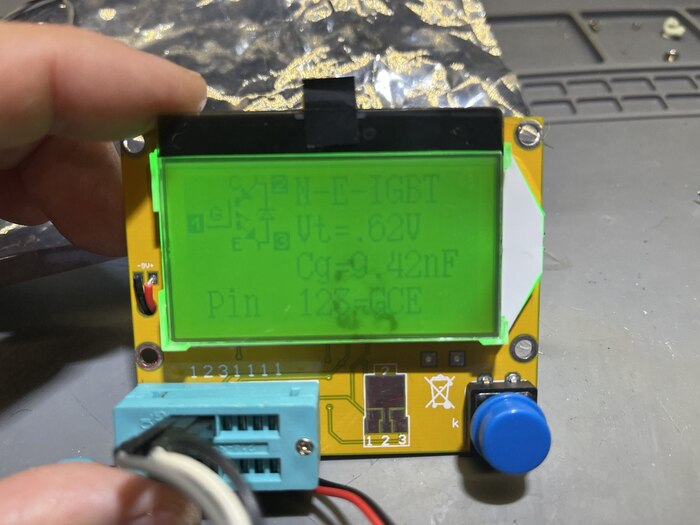

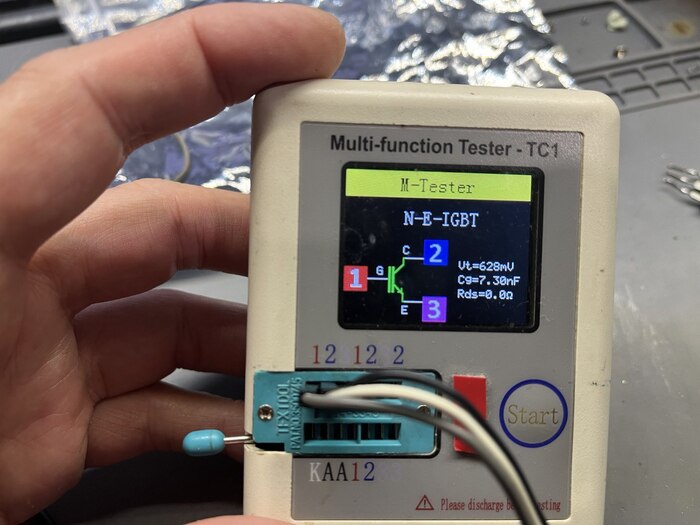

Ладно бы погорел один транзистор, его параметры худо бедно удалось вычислить по оставшемуся живому.

Так там и драйвера без названий, умышленно уничтожена маркировка на элементах.

Благо это не первый подобный аппарат в ремонте, представление о схеме имеется. Разобрались и с этой задачей, восстановили всю силовую часть, силовые элементы подбирали с максимальными параметрами.

Возможно вышло даже надежнее чем от производителя. Маркировку на элементах сделали как по заводу, те затерли, иначе работать не будет. Далее скукота, сборка, проверка.

Подключение шлангов и блока охлаждения лампы лазера. Ну и пуск. Аппарат работает, охлаждение тоже. Закручиваем последние винты и в бой.

Времени не было подробнее процесс ремонта зафиксировать, оно было потрачено на изучение схемы, изобретения и тесты.

В итоге все было не зря.

Где у вас встречались подобные ремонты и как выкручивались?

Попал в работу такой девайс с жалобой нет звука.
Во время гулянки при работе на полную громкость резко заткнулся. Написал protect. После нескольких попыток включить колонку хлопнуло и погасло совсем.
Разбираю.

Вынимаю, узлы и блоки, прозваниваю. Сгорел как сам усилитель так и блок питания. Озвучиваю предварительную стоимость ремонта.

Выпаиваю сгоревшие транзисторы, пару транзисторов с исправного канала переставил на тот который сгорел для проверки работоспособности.

Блок питания запущен. Проверка включения. Ошибку выдает так как не хватает транзисторов в блоке усилителя, срабатывает защита. Схема на данный аппарат есть на ютуб. Защиту можно отключить в процессе ремонта. А после устранения неисправности вернуть обратно.

Проверяю осциллографом прохождение сигнала и его форму.

Ставлю новые транзисторы усилителя. Схема запущена, в следствии оказалось что вышел из строя еще и большой динамик.

Аппарат собран и отправлен другому мастеру на перемотку динамика.
Все )

Поступил такой заказ со следами суперклея. Дорожки повреждены. Расчищаю место ремонта, вычищаю остатки клея.

Наношу токопроводящий клей, содержащий серебро, подсушиваю феном, формирую дорожки.

Проверяю работу всех кнопок. Края склеиваю клеем В7000 и слегка углы расплавляю паяльником.

Оставляю на час под пресс чтоб высох клей.

После остатками двустороннего скотча, оклеиваю заднюю часть клавиатуры.

Вид спереди.

Обрезаю излишки.

Готово. Отдаю клиенту для установки на устройство.

Поступил заказ на ремонт цифрового фортепиано на дому у клиента.

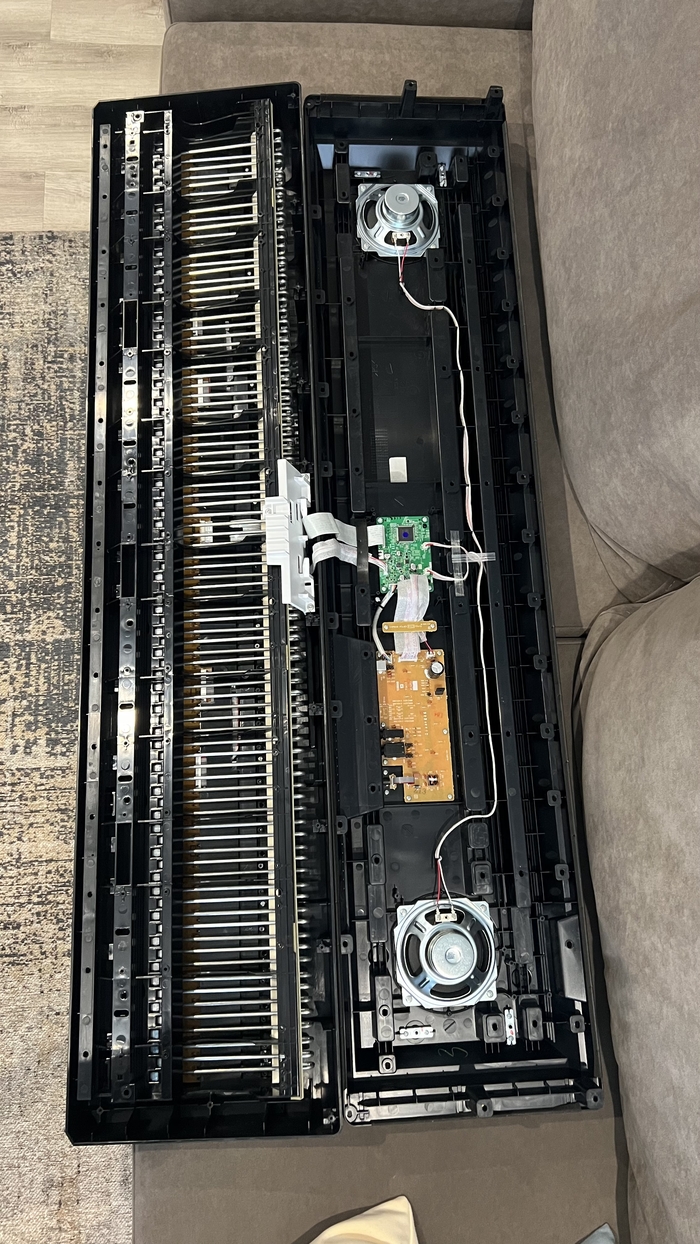

Прихожу, разбираю, внутри выглядит вот так

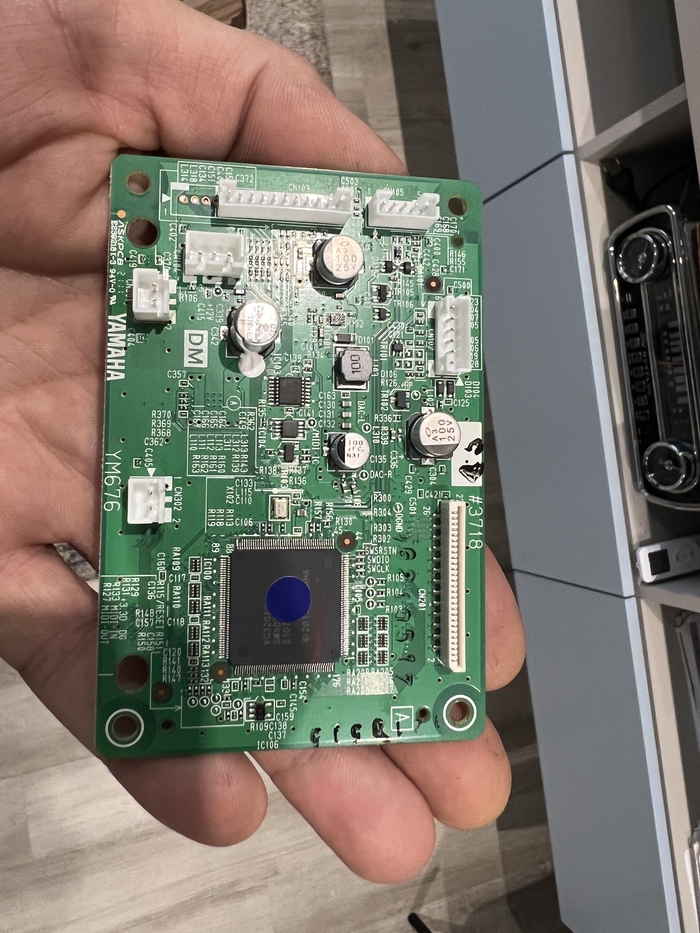

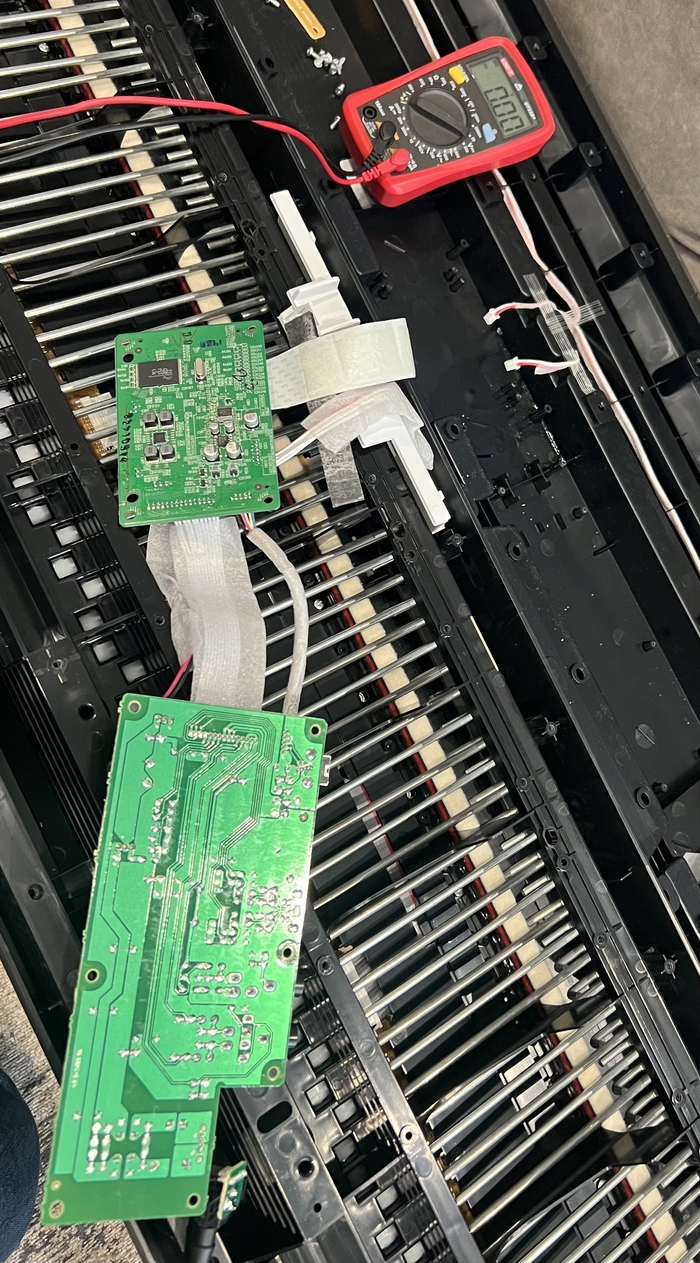

Зеленая плата отвечает за управление, желтая за ее питание, снимаю обе, прозваниваю

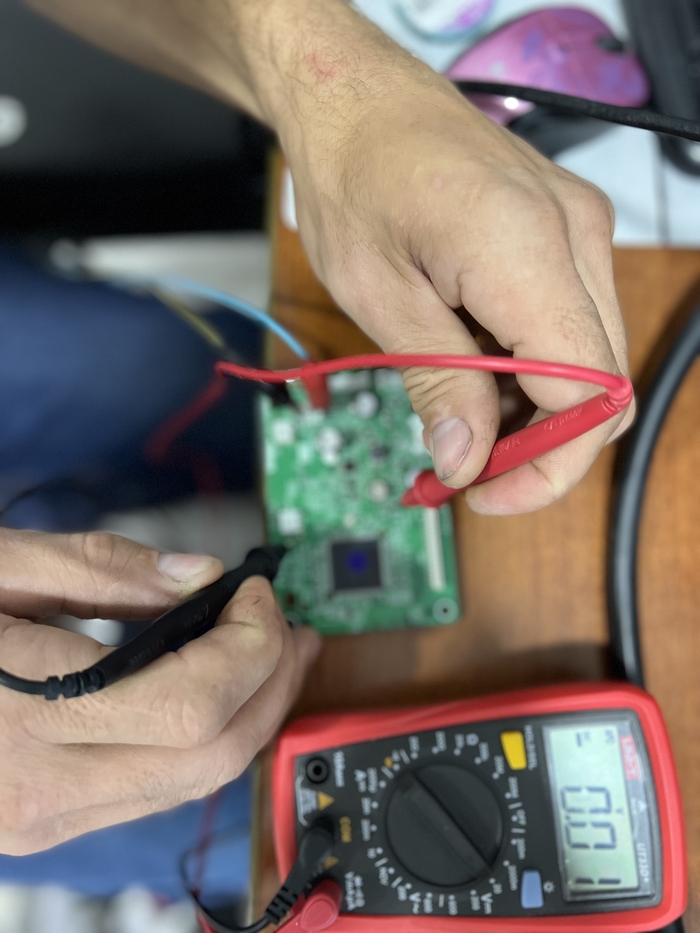

Проблема в плате управления

Короткое замыкание по линии 3,3 вольта на конденсаторе С135

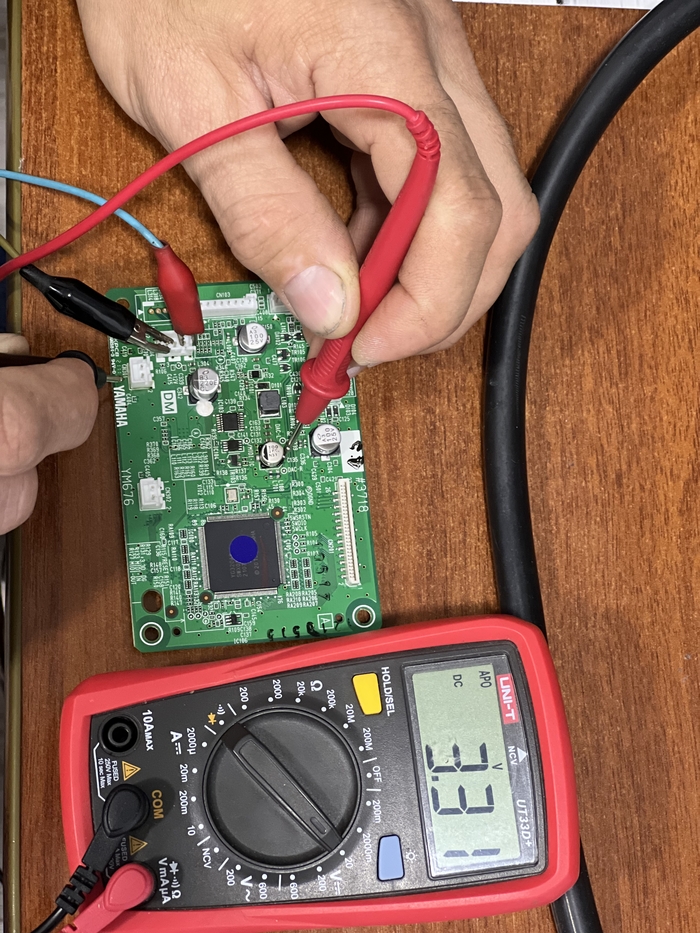

Подаю в эту линию питание от 0 до 3,5 вольт с ограничением тока 2 ампера чтобы найти виновника короткого замыкания, в это время происходит щелчок и неисправный элемент отгорает, что же это было, неизвестно, виновника так и не нашел, короткое замыкание устранил выжиганием

На этом ремонт был закончен, собираю, проверяю

Всем удачи.
