Добрый.
Скажу сразу, что я не занимаюсь диагностикой ноутов.
Никак, вообще. Это мне не интересно.
Беру их в работу только, если тыкнете пальцем что заменить и предоставите запчасть, кроме

Замены разьёмов на хонорах)
Ну либо банальное обслуживание macbook.
Да, я купил себе такой же хонор, только помощнее, ибо мой игровой чуть сломался (отвал графики после лютого падения с 1 метра), а дота сама себя не наиграет)
Ситуация в том, что чудо инженерии в Китае решило, что сделать разъём зарядки типа-С будет правильнее на самом удобном для разрушения месте

Клиент сам решил, что сможет справится с данной поломкой, но отпаяв разъём, решил, что далее копать не стоит)
Накопаю я xD
Итак, если Вы решили, что сможете заменить самостоятельно разъём на ноуте, то вот инструкция:
1. Иметь паяльник для "да там просто подпаять".
2. Фен для обратной запайки. Нет. Женушный или строительный не сойдёт. В одном случае не догорит, а вот во втором - точно этот кусок платы в уголь)
3. Раздобыть скальпель или разобрать опасную бритву для зачистки дорог:

4. Заказать с олиекспреса разем для ноута, ибо у нас в Московии ими торгуют от 1000р за кило штучку.
5. Примерить и убедиться, что он подходит и китаес нас любезно не нае.. обманул.
(на фото пинцет за 3.5к рубля, хотите посты с моим оборудованием? Там такая жирная по стоимости красота. Одни пинцеты стоят около 30к)

6. Сказать себе, что Вы красивый и умный, налить бокал висков со льдом и как сомелье сесть у камина, держа бокал как аристократ с утра.
7. Оставить стакан не трогутым и идти дальше совершать легендарный лут.
8. Заказать у чины медные перемычки для восстановления и заделать дырки в текстолите 1кв паяльником

9. Потом замазать маской ультрафиолетовой или своровать базу для ногтей шелака у жены и положить сохнуть либо под солнцем, либо, что быстрее, под уф лампой (так же можно позаимствовать у жены, пока она спит)
10. Разгладить дорожки скальпелем или опасной бритвой. Ну можно и лезвием) Чо нет то xD

11. Сказать себе, что Вы молодец ещё раз. Это важно!
112. Примерить и запаять разъём феном (не нюхательным!!! Это на потом! С недопитым виски у камина!)

13. Проверить зарядку

15. Заебумба итс форевер маза фака. Да простят меня боги египта за мой кузбасский.
Лампа горит, значит всё идёт по плану! (Гражданская оборона в силе))
16. Теперь устранить заводской просчёт и укрепить это красным клеем...

17. Вы же забыли его заказать! Ждёте ещё месяц...
.
.
.
.
.
.
18. Спустя месяц делаете вот так:

И обратная сторона

Теперь обслуживание.
19. Мазаете термопастой. Любой. Хоть кпт-2384585848392

20. Понимаете, что забыли закрутить винток под системой охлаждения и разбираете её заново

21. Собираете, тестируете.

22. Вы потрясающий

Всего лишь 22 простых шага позволят Вам менять разъёмы на ноутбуках, а если не получится, то...

Задать вопрос по самостоятельному ремонту в конец убитой технике можно мне в телегу, либо инсту, а так же в электро-почту, контакты которой можно найти по моему нику в яндексе, но если на каком то этапе у Вас всё пошло по мохнатке

И пиши мне. Либо зови меня тут по призыву @R.Fon

Увиди...
Кстати. Про рентген в ремонте расскажу попозже.

В телеге у меня он уже как месяц фигурирует)

И да. 23 пункт - пейте виски у камина) Но только чуток и только после победы))

Забыл... Ремонт стоил 7 тысяч рублей. Как же я и без цены)

Теперь точно увидимся))

Нахуй официальные сервисы.

Упал макбукпро с 30 сантиметровой высоты на ковёр, после чего перестал показывать экран. Горит тускло так, будто питание есть, а картинки нет.

Принёс его в официальный сервисный центр на Тверской (Москва). Подошла моя очередь и я сообщаю проблему. Администратор покрутила в руках ноутбук, что-то там вбила в комп и сказал мне «с вами свяжутся», выдала талон.

Через неделю мне позвонили и сказали приезжать. На месте мне выдали распечатку А4 — диагностический лист(они его так называли), на нем перечислены: камера, звук, порты, клавиатура и экран. Иконка экрана была зачеркнута с комментарием «не работает». Вердикт: замена экрана, 35к рублей, 1/2 от цены ноутбука на то время. Высший уровень диагностики показался мне странным сразу, как только я увидел этот листок. Отказался и поехал домой. Эти барыги содрали с меня 2.5к рублей за диагностику.

Знаете в чем в итоге БЫЛА проблема?! Я разобрал, поправил шлейф и всё заработало. Пиздец.

У дома есть местный сервисный центр «точно эппл оффициал верь мне» заменил мне батарейку на айфоне за 1700 и работает уже второй год.

А какая же ещё?
Весь эпл по сути держится на тайване и китае, где всё это производится и оригинал тут считается всего лишь по жёсткой проверке качества выпускаемой продукции.
Очень заинтересовал комментарий одного "мастера" @forketgod, где считает, что разница между кустарными мастерскими и мастерскими с авторизацией прям таки огромная.
Да, верно. Огромная.
Получив авторизацию и флюки от эпл за 100к можно намазать себе им горящую задницу и смотреть, как уходит денежка, которая могла бы быть получена от ремонта даже банального аудиокодека на семёрке, ведь эпл не позволит сунуть в айфон даже холодный паяльник.
Нужно ли оно вообще?
Только для тех, кто паять не умеет, например @Andrey666100 .
Чем ещё будет полезна авторизация, кроме еженедельных отчётов о каждой заменённой запчасти в телефоне? Наличие 100% оригинальных запчастей?
Да щас в любом нормальном магазине можно купить оригинальные дисплеи, аккумуляторы и шлейфа с корпусами.
Это не двухтысячные лохматые, где запчастей на айфоны 2 и 3g, купленные в америке, не было. Вообще. Только украсть или купить у кого-то такой же телефон и разобрать его.
По факту это и сейчас так же работает, только можно как покупать украденные, так и закупать отдельно оригинальные запчасти без каких либо преследований со строны.
На этом авторизация и закончилась.
Нужна ли она мне?
Пусть горит в заду вместе с отвёртками и флюками за 100к xD
Я буду заниматься кустарщиной, как в принципе и все сервисы.
Сегодня будет ремонт начального уровня инженера.
Ipad mini 2.
Не включается.
Один сервис не смог сделать, второй не взялся.
А знаете почему?

Потому что кто-то, вытаскивая плату из корпуса, сломал кусок платы.

Ну штош. Техника дорога как память и нужна именно эта плата.
Согласовываю деньги и приступаю к реставрации старенького планшета.
Для этого нужно всего лишь распилить с обратной стороны 8 слоёв платы и найти 5 важных

А так же это нужно сделать с остальным куском

Короткое замыкание ушло и остаётся это припаять и выяснить изначальную причину поломки планшета.
С обратной стороны зачищаю оставшиеся 2 слоя массы и делаю огромную кустарную соплю припоя

Всё. Ремонт окончен, можно запускать плату xD
На самом деле нет. Нужно теперь спаять 5 слоёв платы перемычками. Начну с самого дальнего, восьмого слоя. Там всего две дорожки и скорее всего они на 4g верхние антенны, так как защищены по кругу массой 7 и 6 слоя, которые тут не увидеть, так как я их по максимому удалил.

Во! Почти готово.
Далее 5й слой и 4й слой. 5й слой содержал так же две дорожки и фоткать его не стал. Вернее забыл. Быстро сделал и приступил к следующему четвёртому

Следом 3й

Потом второй.

Ну а первый массовый защитный я закреплю металической пластинкой

Теперь это должно выглядеть так:

Ремонт начального уровня.
Далее пробный запуск и выяснение изначальной проблемс

Которой по сути то и не было.
Был просто разряженный, ушедший в защиту аккумулятор, так как планшет очень долго лежал в ящике.
Всё.
Такой банальный ремонт, как разобрать и просто толкнуть аккумулятор, не смог один из профессиональных модульщиков в Москве.
Сразу полезли крушить и ломать, не начав с самого главного - исправного источника питания.
Вся эта хвалёная "профессиональная диагностика с подключением к компу и он показал, что плата умерла" обернулась для клиента дополнительными расходами.
Так что если Вам отдиагностировали смерть материнки без разборки и обьяснении что конкретно вышло из строя на самой материнской плате, то знайте, это не диагностика, это дилетанство.
Мёртво и точка xD

Незнаю кто там лазил конкретно после(у нас был он на диагностики)Но болты мы не пиздили и не крутили ничего.чисто к компу подключали и на потребление проверили и выдали его в таком состоянии.

Красивый отмаз. Работает безотказно. И в случае с 11 айфоном из предудущего поста, да и вообще в любом непонятном другом раскладе xD
Да @Andrey666100 ?
Даже к этому посту первоначальный сервис так сказал клиенту, только чуть другими словами.

Задать вопрос по устройствам, которые включались, но в последствии не включаются после "профессиональных сэрвисов" с диагнозами "сдохла мать" можно мне в телегу, а также запрещённую экстремистскую организацию мета инсту. Можно также отправить сову мне на почту, контакты которой можно найти по моему нику в яндексе.
Либо зовите тут по призыву @R.Fon

Увидимся))

Добрый.

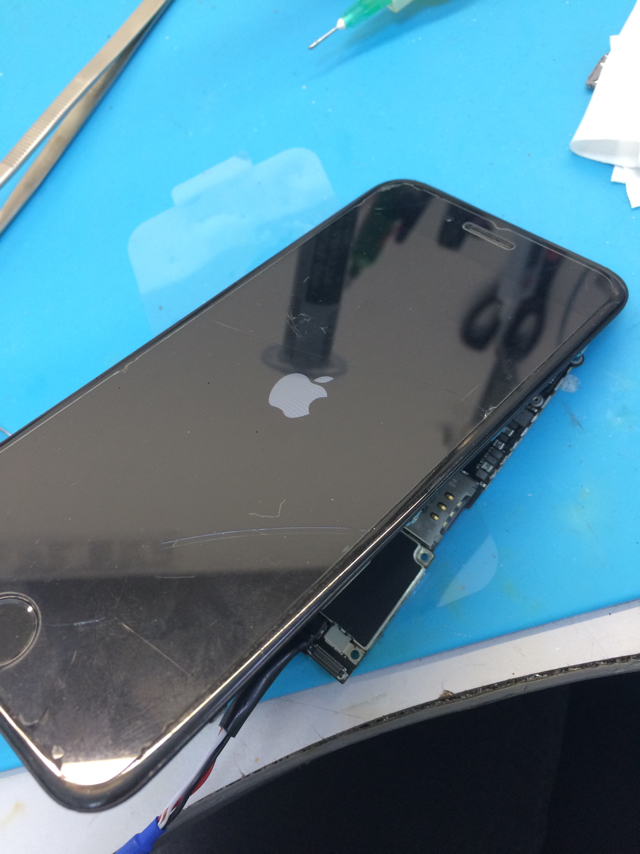

Данный телефон принесла клиентка со словами: "Работает, но не показывает изображение. В других сервисах подключали новый дисплей, он работал какое то время и снова не показывает. Пробовали разные дисплеи оригиналы и копии. Сказали, что не смогут помочь, что то с платой."

Действительно, при первичном осмотре телефон включался и работал, по крайней мере переключение вибро режима об этом говорило. Можно было вставить сим и позвонить.
Самое время разобрать и подключить свой дисплей для проверки

Увы, результата не было никакого.

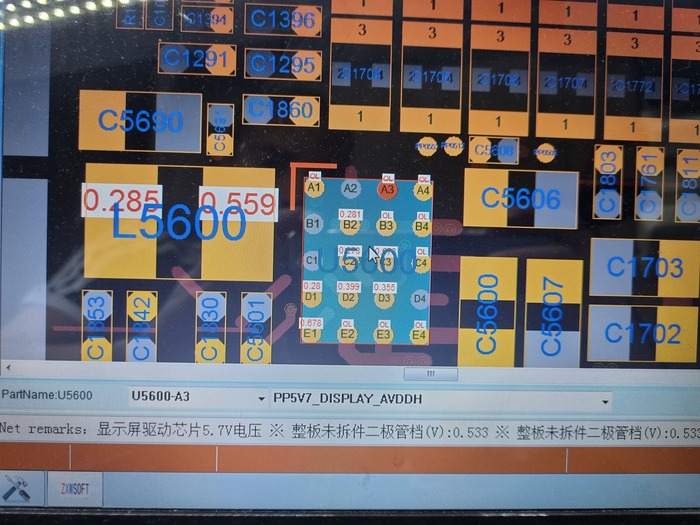

Далее нужно будет замерить падения напряжений на самом коннекторе дисплея на плате.
Если всё ОК, то нужно замерить напряжения на уже включенном телефоне и обнаружить, что питание 5.7v при подключенном дисплее отсутствует, а вырабатывает его контроллер питания дисплея

Для диагностики нужно его заменить.
Микросхема находится на обратной стороне платы под защитным экраном и

что бы лишний раз не подвергать плату перегреву при отпайке защиты я выпиливаю часть железного экрана и получаю доступ к драйверу дисплея

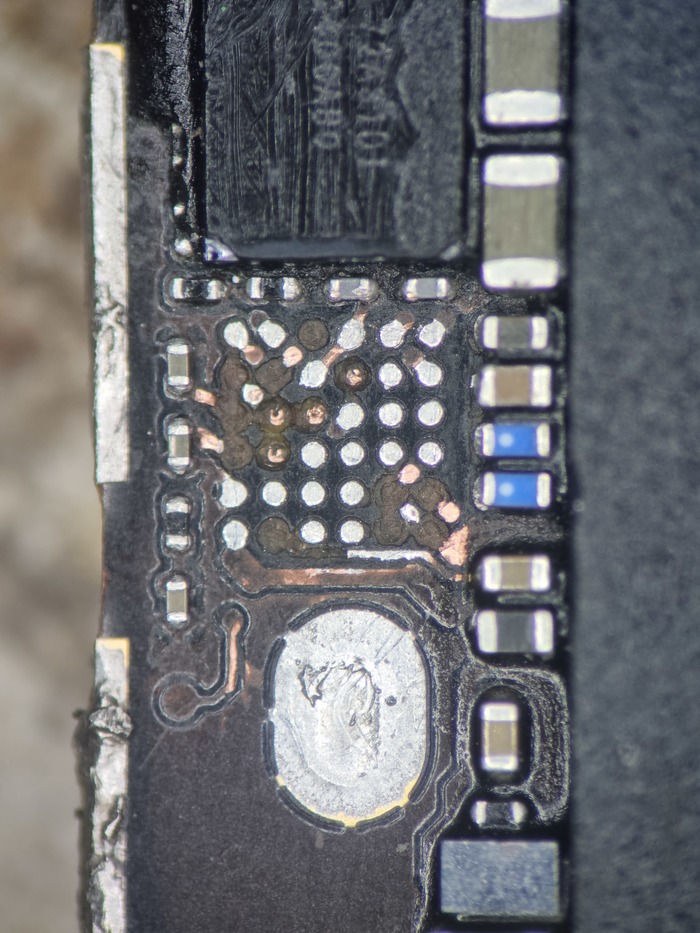

Соблюдая необходимый термопрофиль отпаиваю микросхему и украдаю такую же с донора

Шарики припоя формирую с помощью трафарета на свинецсодержащий припой 180°для снижения температуры запайки со значительным снижением риска убить микрушку при установке

После установки чуда не случилось и поэтому я ещё раз делаю замеры на коннекторе дисплея, а там у меня уже обрыв mipi линии передачи изображения

Теперь то всё понятно.
Отвал процессора и случилось наверняка после падения, о чём немножко умолчали при сдаче в ремонт, а при прогреве платы, в данном случае при замене микросхемы, процессор среагировал на нагрев.
Зато 5.7v появилось)
Но появилось оно не от замены микросхемы драйвера дисплея, а от прогрева платы. Часть проца отвалилась, а часть наоборот - временно начала работать.

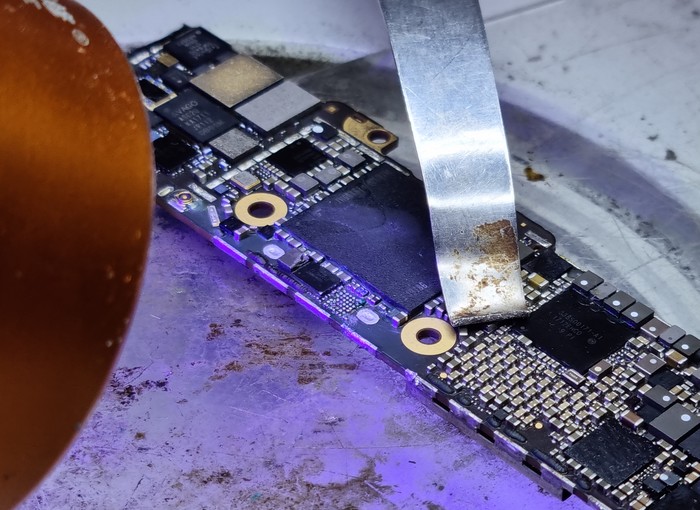

Переворачиваю плату и отпаиваю защитный термоинтерфейс процессора

Согласовываю стоимость ремонта от и до в зависимости от степени разрушения платы

Если присмотреться, то можно увидеть на фотокарточке выше трещину в компаунде между процессором и контроллером gidra. Если понажимать на проц, то из трещины вытакает часть заводского флюса.
Слабое место на плате.
Видимо при установке дисплея контакт процессора восстанавливался и изо появлялось какое то время.
Самое время снять процессор и озвучить окончательную стоимость восстановления

Очевидно же. Отбиты пятачки по линии изо mipi и контроллером usb. Но это уже видимо от демонтажа оторвались, ибо еле еле держались.
Так как контроллер usb я расколол по краям когда чистил компаунд, то заменю его тоже, ибо врятли он выжил.

Спиливаю кп и зачищаю дорожки для формирования новых пятаков под процессором

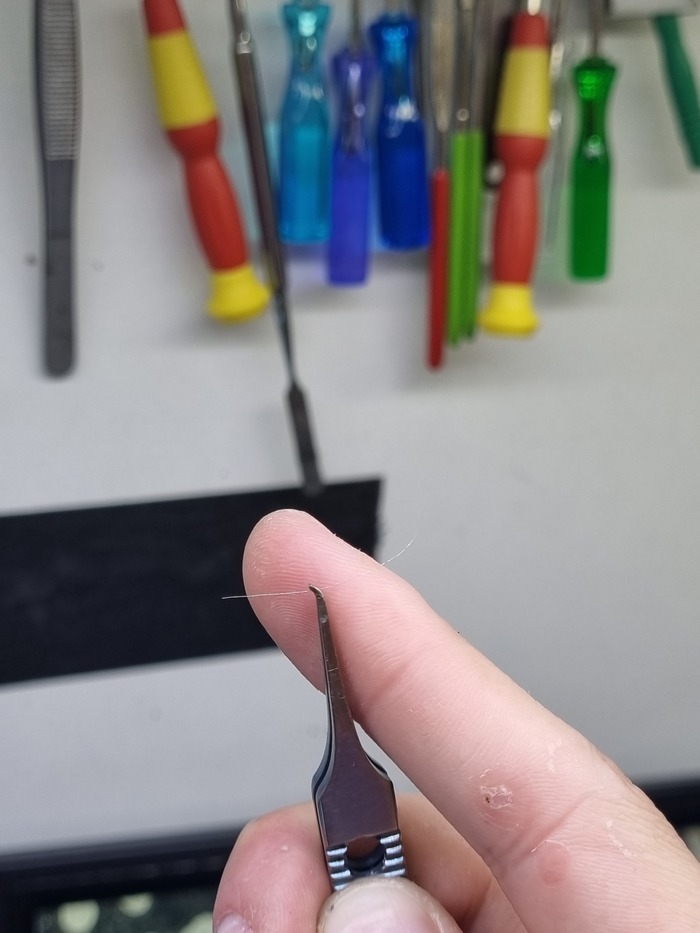

Далее готовлю серебряную проволоку толщиной 0.08мм

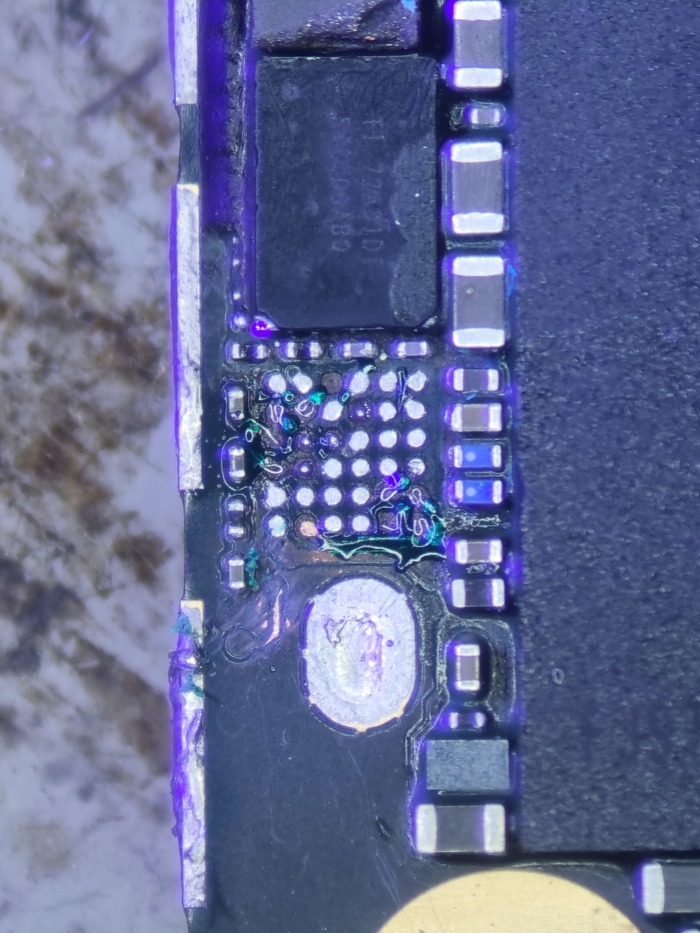

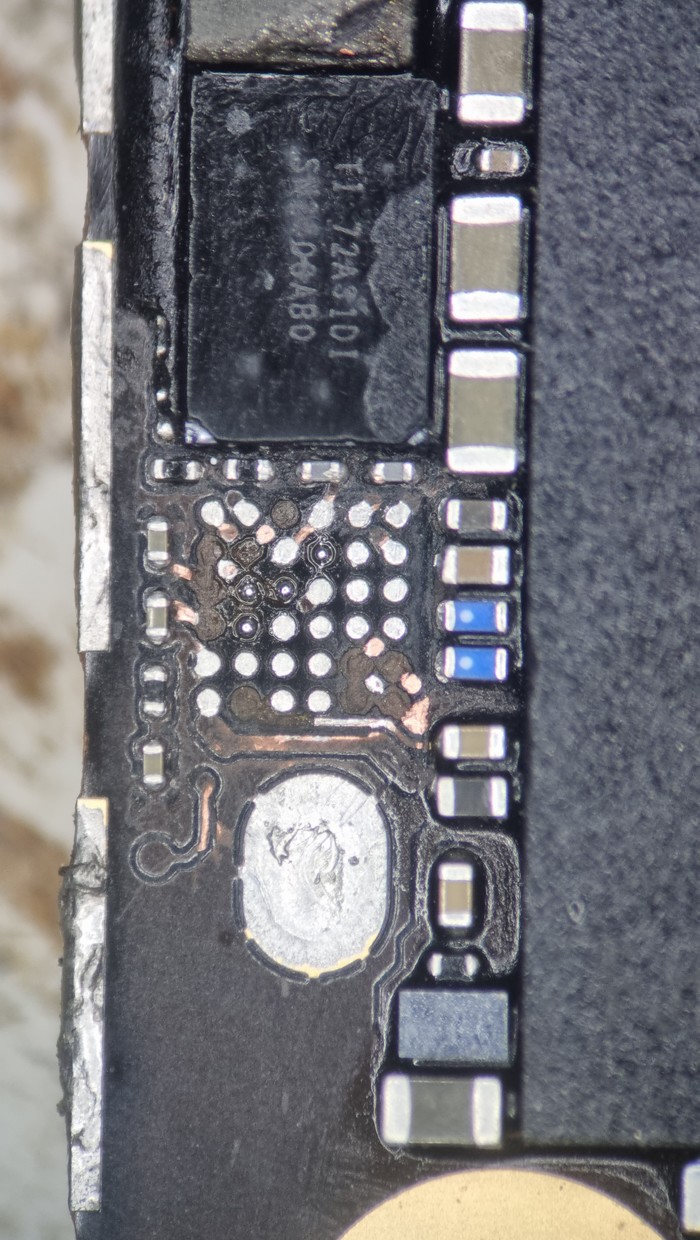

И восстанавливаю порванные дорожки

Рядом лежат волосы моей жены для сравнения xD

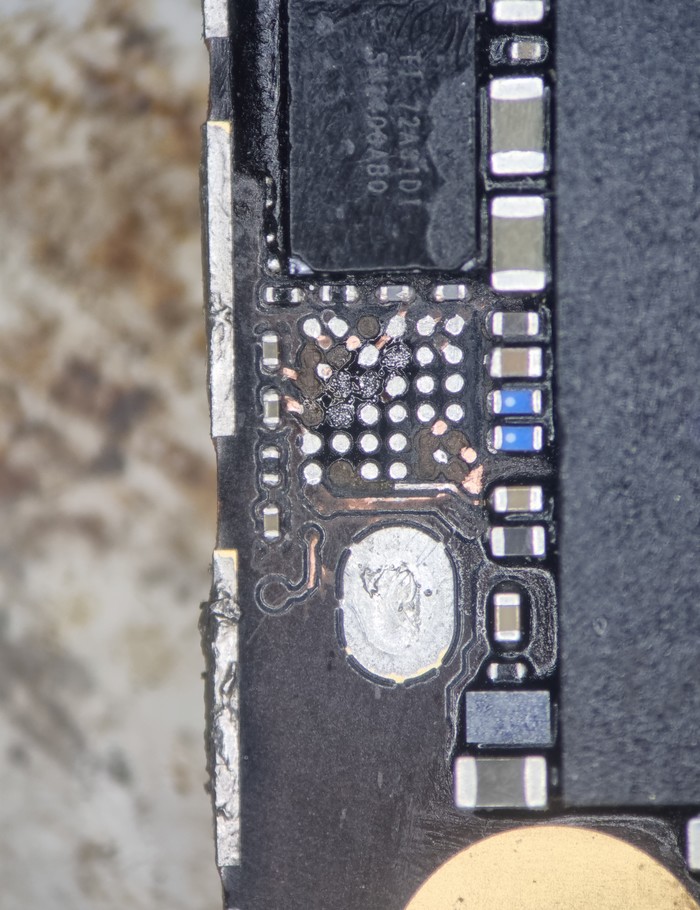

Вот поближе, что бы был виден масштаб пайки

Да. Моя проволока меньше человеческого волоса почти в 5 раз.

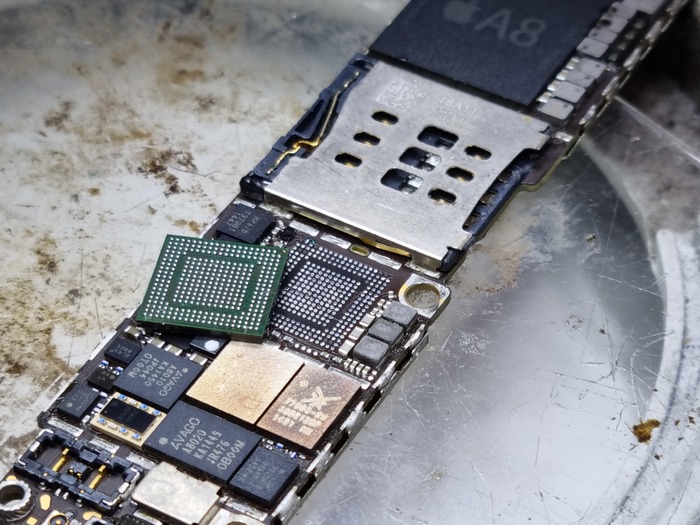

После восстановления дорог на очереди процессор.
Очень аккуратно зачищаю от компаунда и заводского припоя

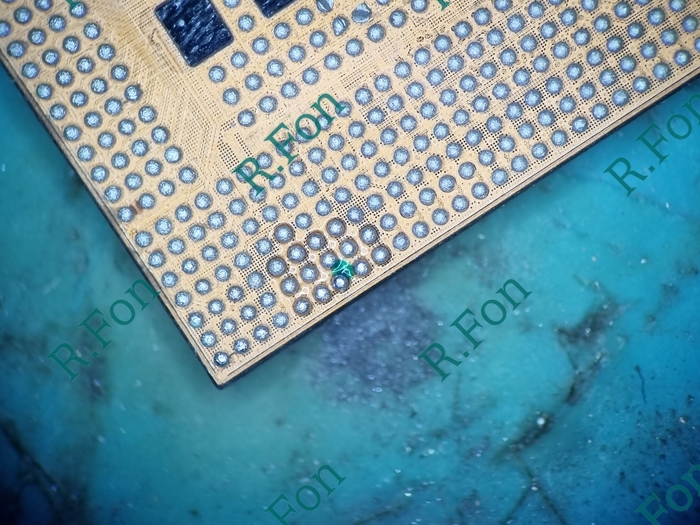

А далее ошариваю через трафарет с использованием паяльной пасты 180°.

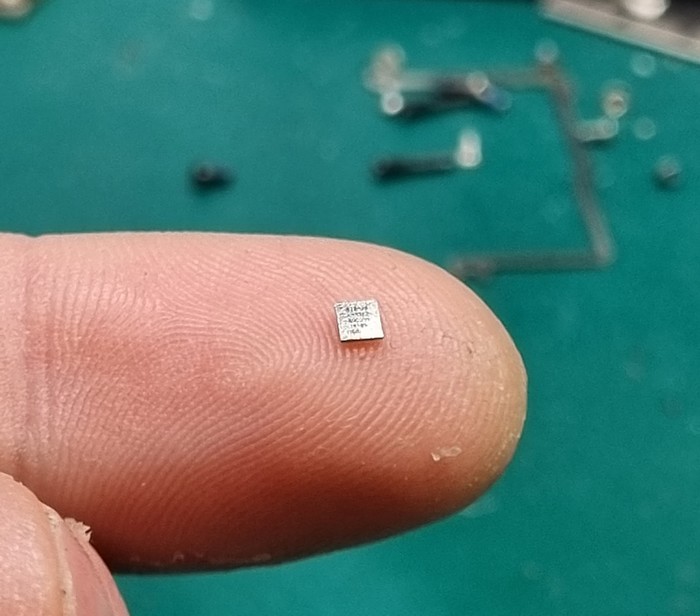

Контроллер usb украл с донора.

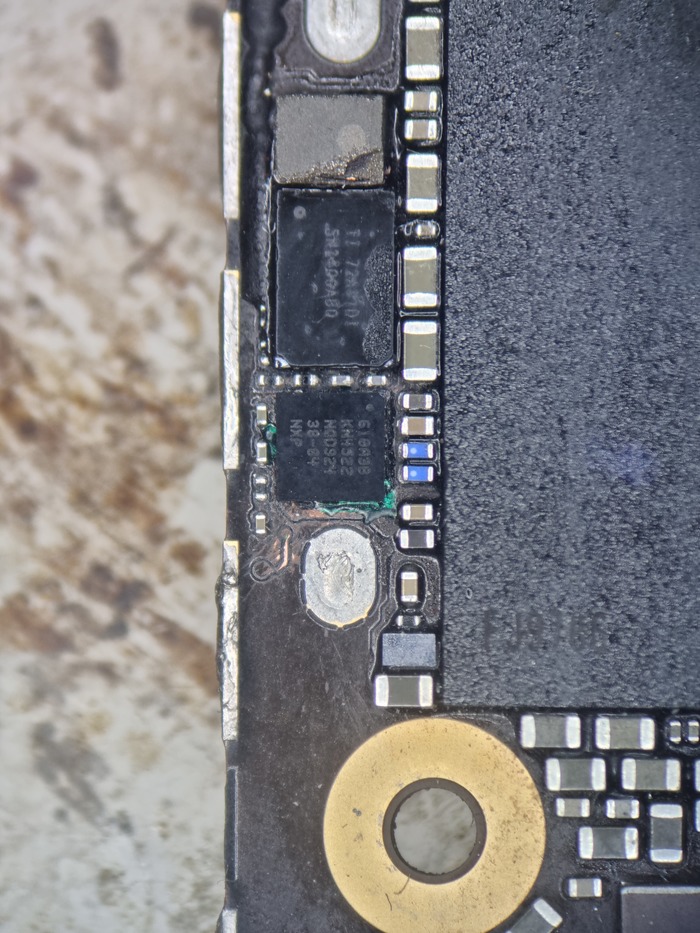

Запаиваю всё разом

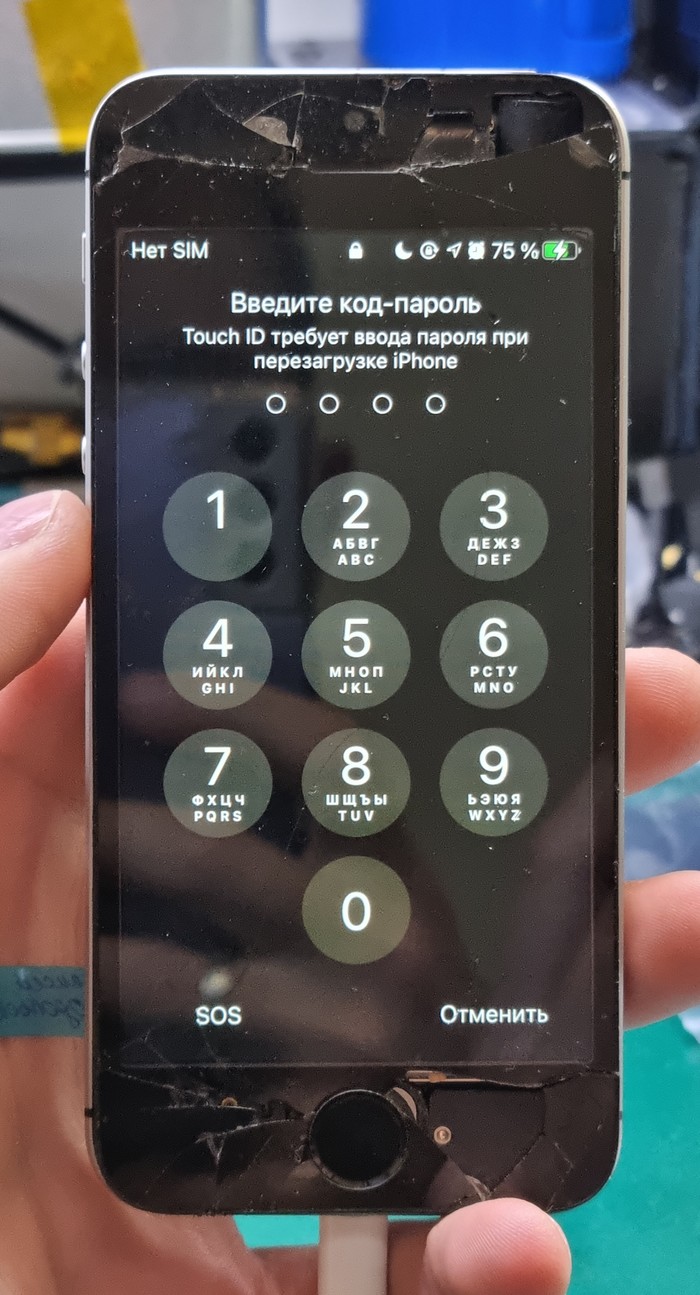

Изображение появилось

Далее предстоят полудневные тесты на работоспособность и если результат меня устраивает, то собираю всё обратно.
Так как заводской термопасты мне не хватило для всей площади процессора, то пришлось соскоблить с донорского такого же телефона

Собираю плату как положено, со всеми этикетками и подушками

Делаю проклейку дисплея и чистку от заляпушек и отпечатков пальцев

Далее ещё раз окончательная проверка всего что есть в телефоне и подготовка к выдаче

Очередной спасённый телефончик отправляется к владельцу, предварительно заплатив мне за ремонт 10.000р.

Задать интересный вопрос по очевидным и неочевидным поломкам можно мне в телеграмм, либо сломанную инсту, а так же на эл.почту, контакты которой можно найти по моему нику в яндексе.

Увидимся)

Добрый. Очень часто слышу от клиентов, что вот сервисы приговорили ихний телефон к окончательной смерти. Кто-то уже при первичном осмотре

говорит что не возьмётся.
Помотавшись по сервисам в Курске клиентка уже потеряла надежду восстановить из этой кучки стекла и алюминия свои данные, пока один из сервисов не порекомендовал меня как последнего, кто в любом случае попытается что то сделать.
Жаль конечно, что в этой сфере все начинают сводить свои ремонты на модульные, ведь заменить дисплей на потоке намного выгоднее возни со схемотехникой и сложной пайкой.
Не суть.
Телефон попал под броневик, похерив не только телефон, но и данные, а как обычно о резервных копиях думают после случившегося)
Первое с чего нужно начинать, это с замеров первичных линий питания. Если на них всё ОК, то подключаю к ПК для проверки.
Телефон находится в аварийном режиме. Это уже говорит о том, что процессор и вторичные линии живы, а значит нужно попробовать прошить без потери данных.

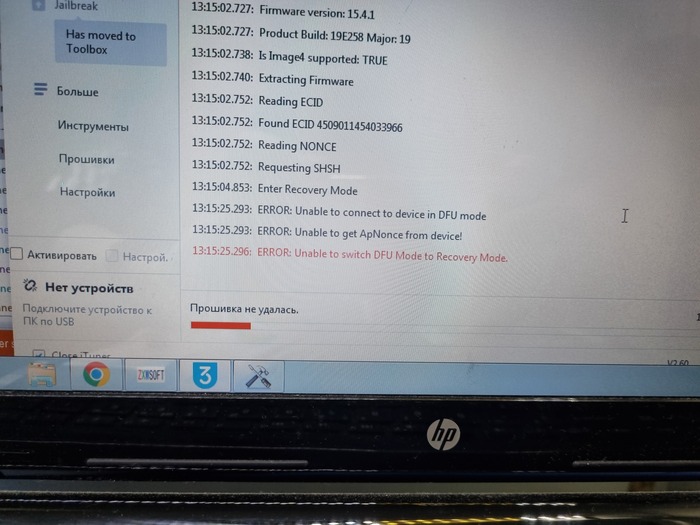

Но вот незадача. Телефон не смог зайти в рекавери. Ещё бы)

Кусочек платы немножко замят.
Мелочи, но тут нужно сразу делать перенос процессора на другую доску.

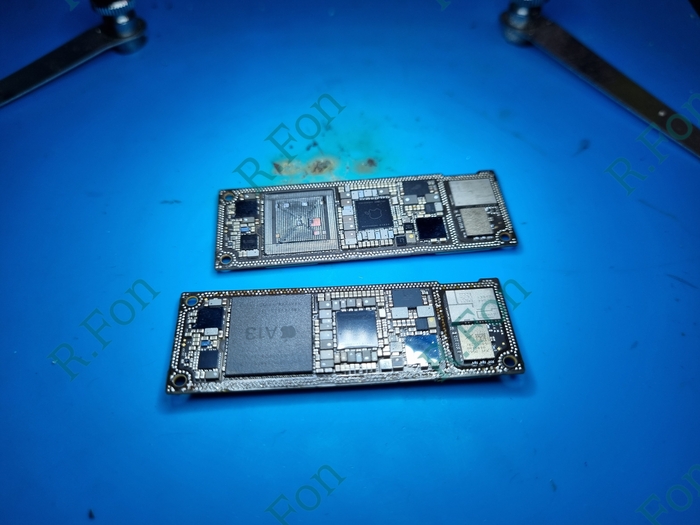

Распаиваю платы

Из фотокарточки видно, что часть рамы отбита, а значит верх уж точно восстанавливать не имеет смысла, да и плату немного погнуло.

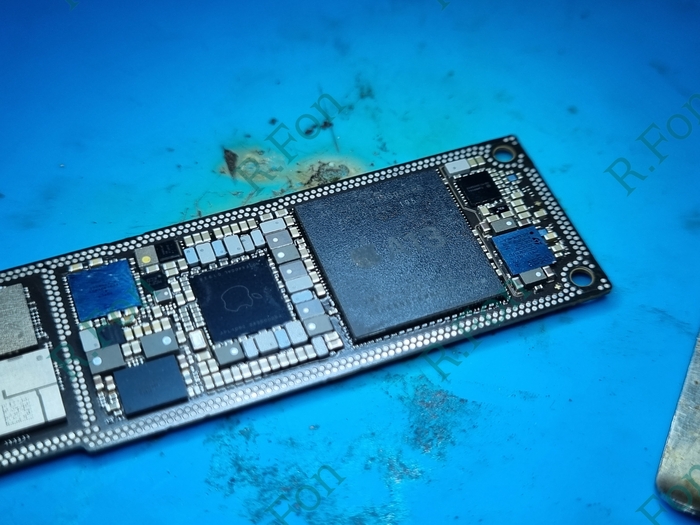

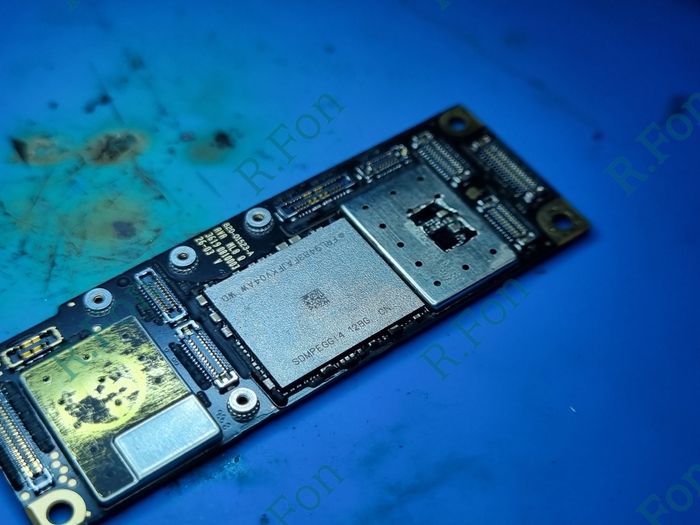

Перенос я буду делать на подготовленную на ЧПУ станке плату, купленную законно у китайцев

На некоторые свои фотографии я теперь буду добавлять водяные знаки, так как есть сервисы, которых я спалил за украданием моих карточек, которые использовались в качестве рекламы их работы. Не хочу, что бы мои работы выдавали за работы других людей

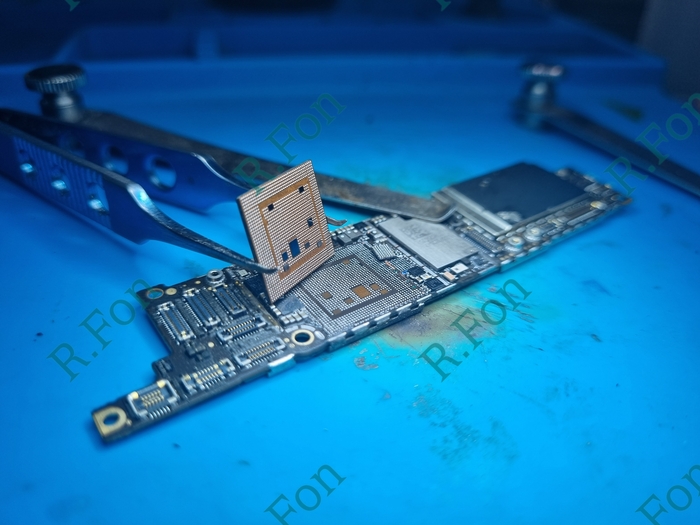

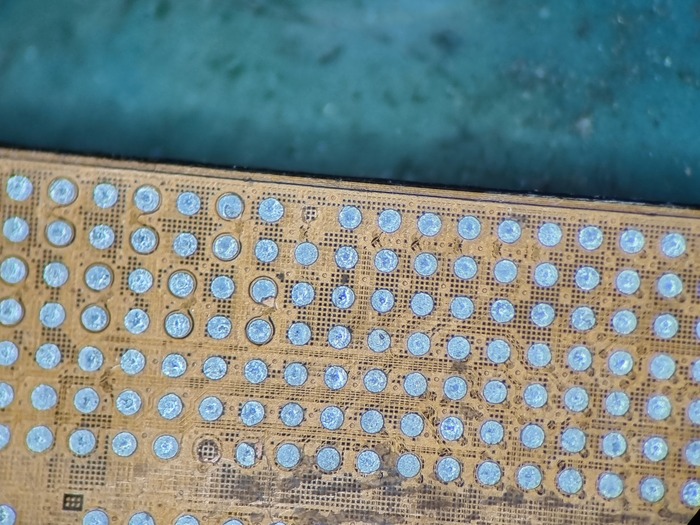

Отпаиваю процессор, arb и чип памяти. Это важный комплект для восстановления данных.

Если хоть одна микросхема неисправна, то данных тут больше никогда не будет, поэтому проверяю то, что доступно для проверки без запайки - чип памяти

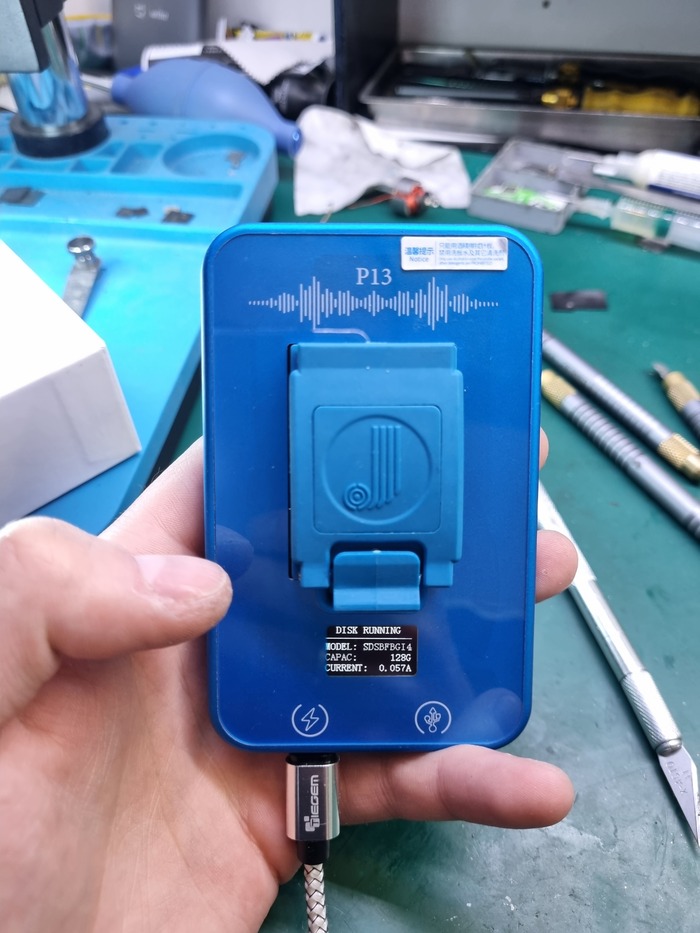

Чип определился, спасибо что живой)
Далее на доноре спиливаю чип памяти во избежании перегрева остальных компонентов.
Дополнительно выпиливаю защитный экран для доступа к запайке arb.

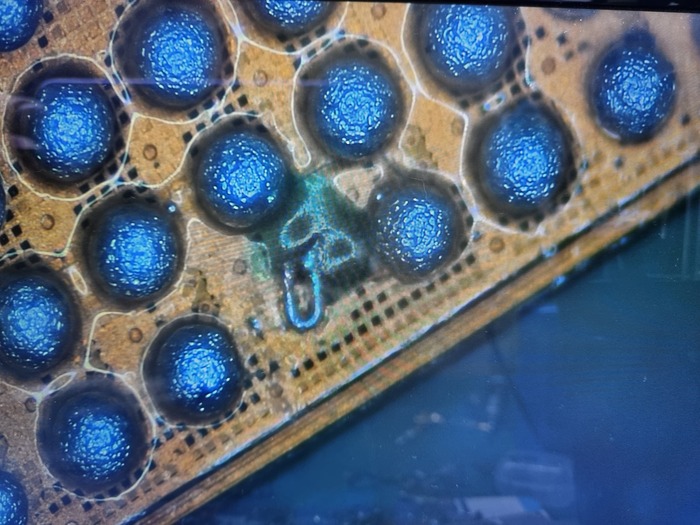

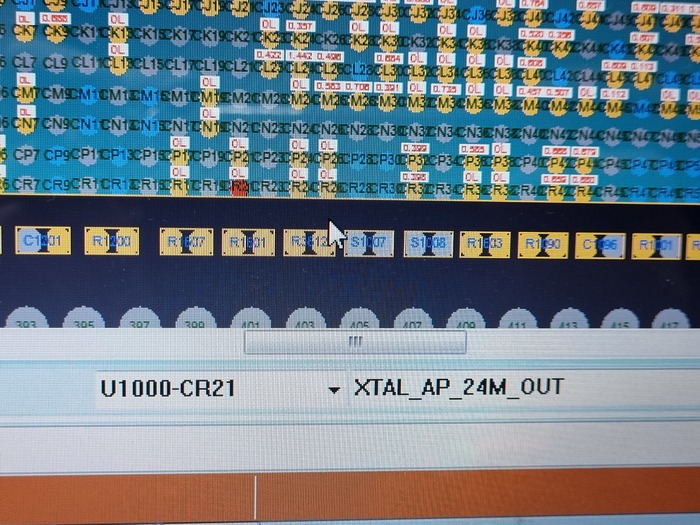

Основная причина незапуска телефона - обрыв линии тактовой частоты обмена информации между процессором и интерфейсным контроллером 24mhz

Именно по этой причине контроллер не запускал часть напряжений для запуска телефона, так как не мог получать команды от процессора. Нет, не так. Он получал информацию, но обработать не смог, так как без задания тактовой частоты передачи это просто набор непонятных для микросхемы сигналов.
По такому же принципу работают шины i2c.
Это нужно немедленно восстановить.
Шаг контактов на процессоре 0.2 мм, а ширина дорожки менее 0.08мм, так как моя серебрянная летающая линия немного больше и судя по этикетке 0.008мм. Но думаю, что это брехня и там 0.08мм.

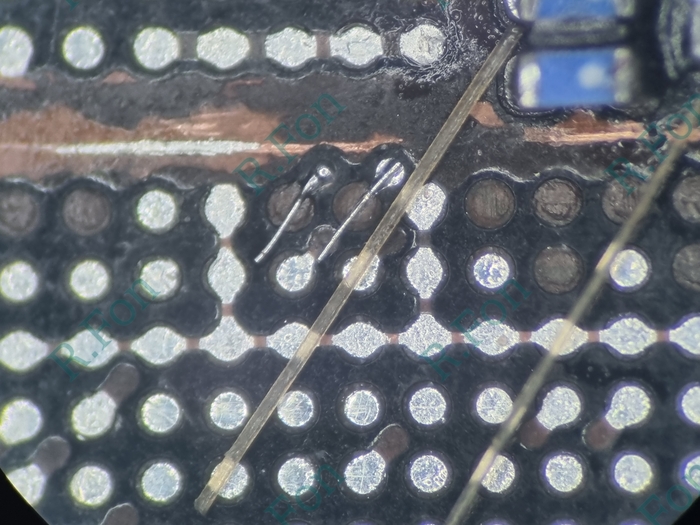

Не суть. Далее фотокарточки с восьмикратным приближением.

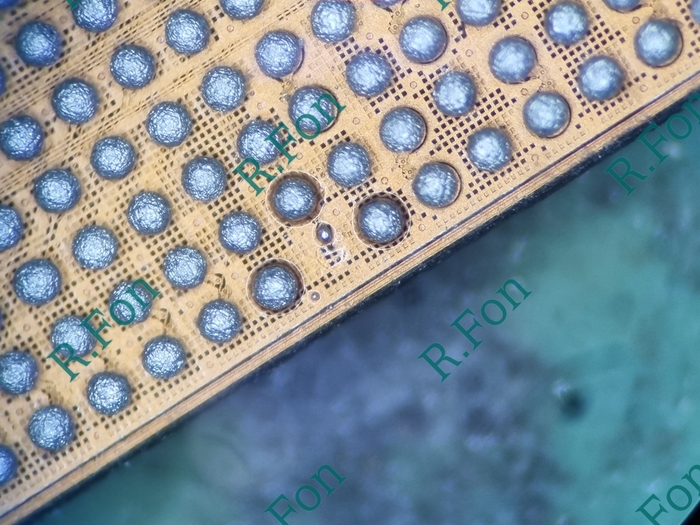

Делаю маленький шарик припоя на оторванном пятачке

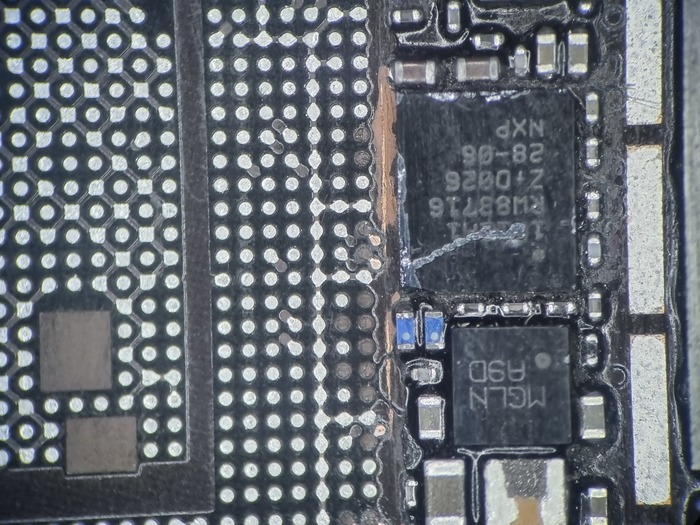

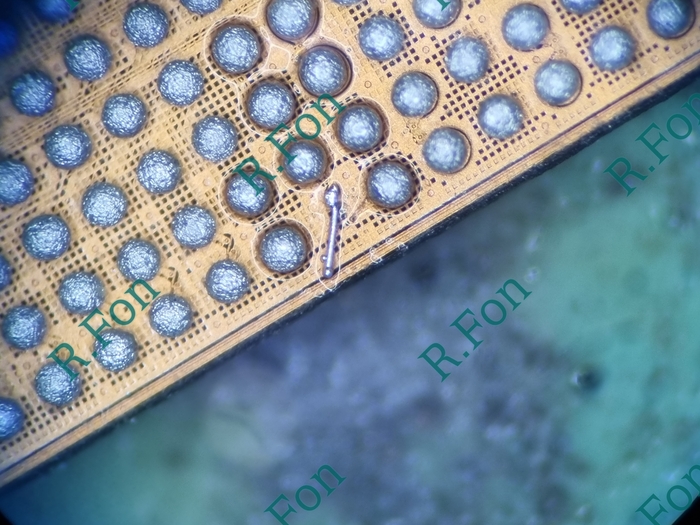

И делаю дорожку

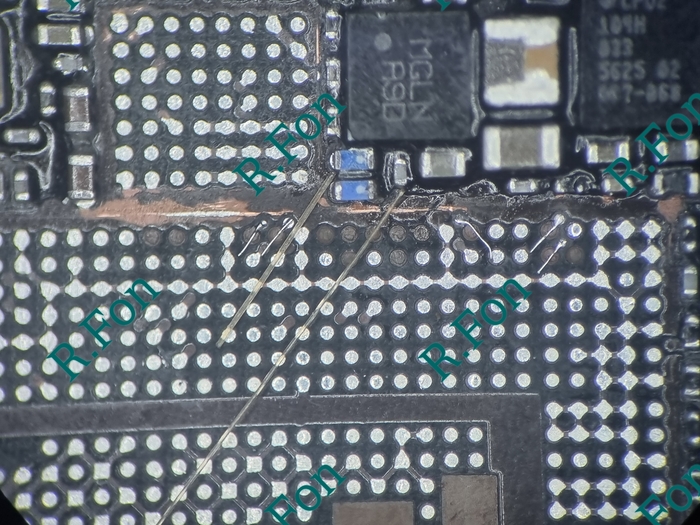

Вот масштаб с приближением х8 и х3 на телефоне.

Из паяльной пасты формирую шарик припоя и с помощью фена отдельно его припаиваю.

Такое же повторяю с порванной дорожкой на передачу изображения

Всё делается без паяльника и только с помощью фена для удобного и точного позиционирования.

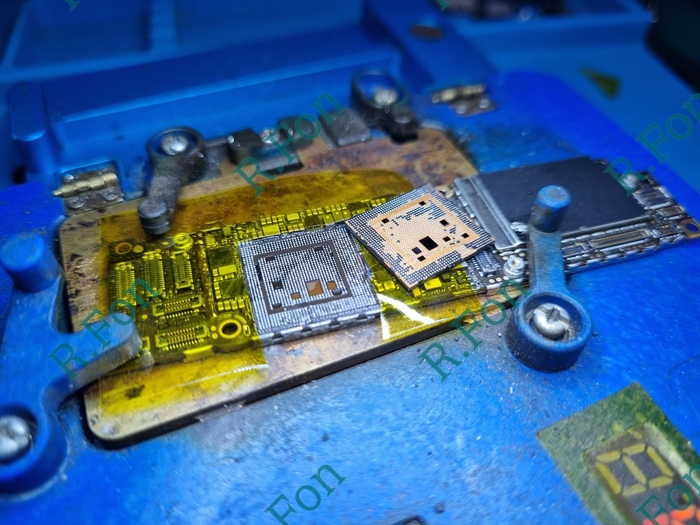

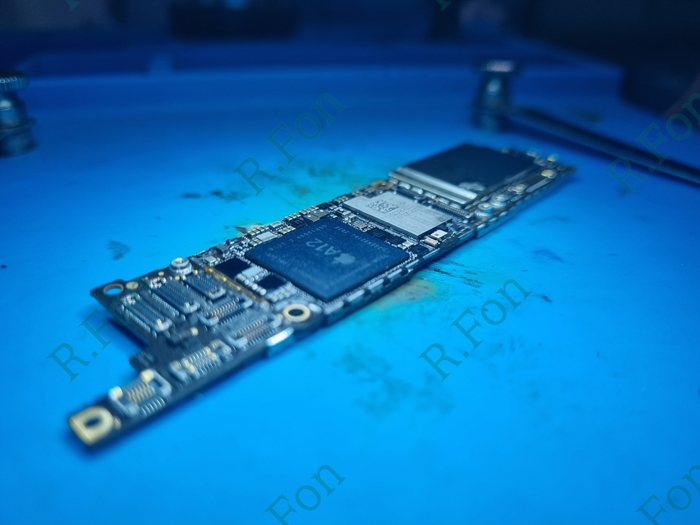

Далее запайка всего комплекта

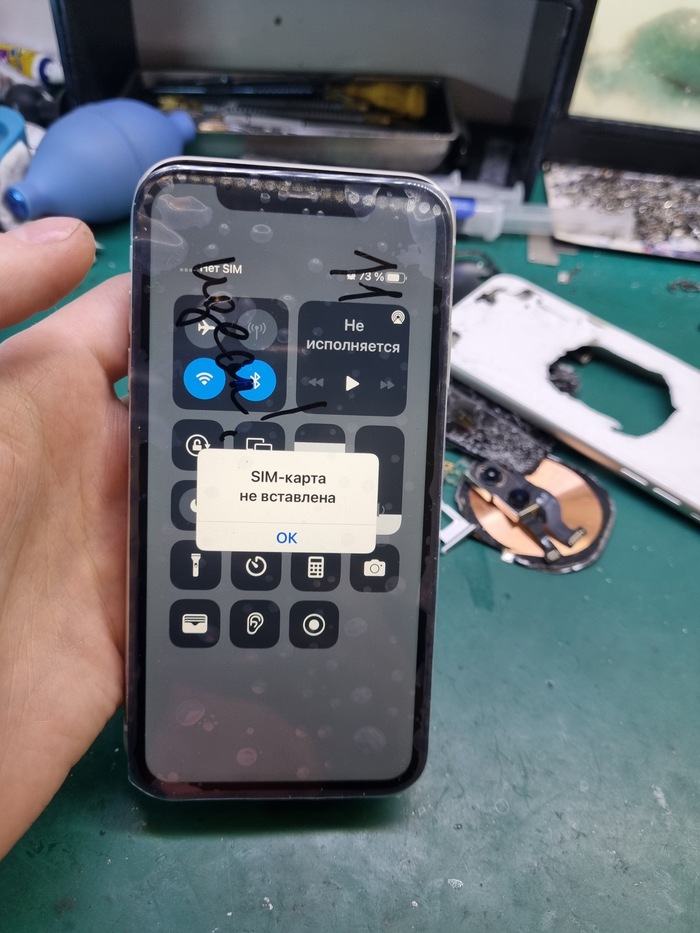

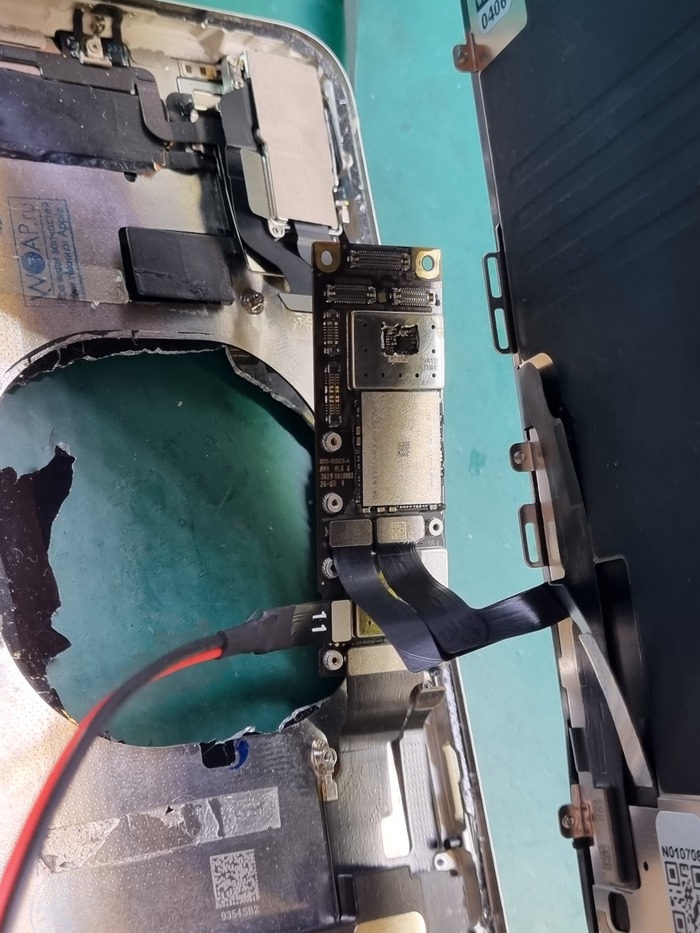

И пробный запуск с кнопки. Требуется только нижний шлейф с вибро, что бы телефон не перезагружался и не тормозил.

Отлично. Данные будут восстановлены.
Стоимость такого ремонта 20 тысяч рублей.
А говорили что всё...
По сути далее не имеет смысла в восстановлении, ведь телефон был уничтожен полностью, но клиентка поинтересовалась полным восстановлением и ценник её устроил, поэтому продолжаю ремонт.
Спаиваю рамы между собой для восстановления сотовых сетей/nfc и wifi.
Добавляю подушечки и термоинтерфейс.

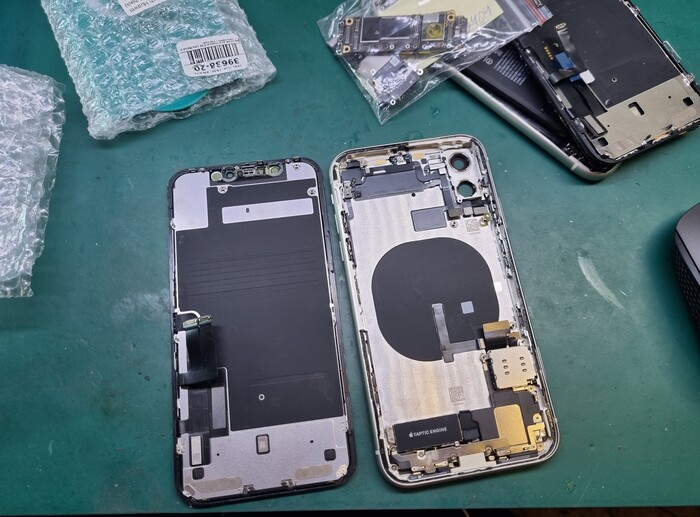

Далее готовлю корпус в сборе и оригинальный дисплей

Делаю проклейку

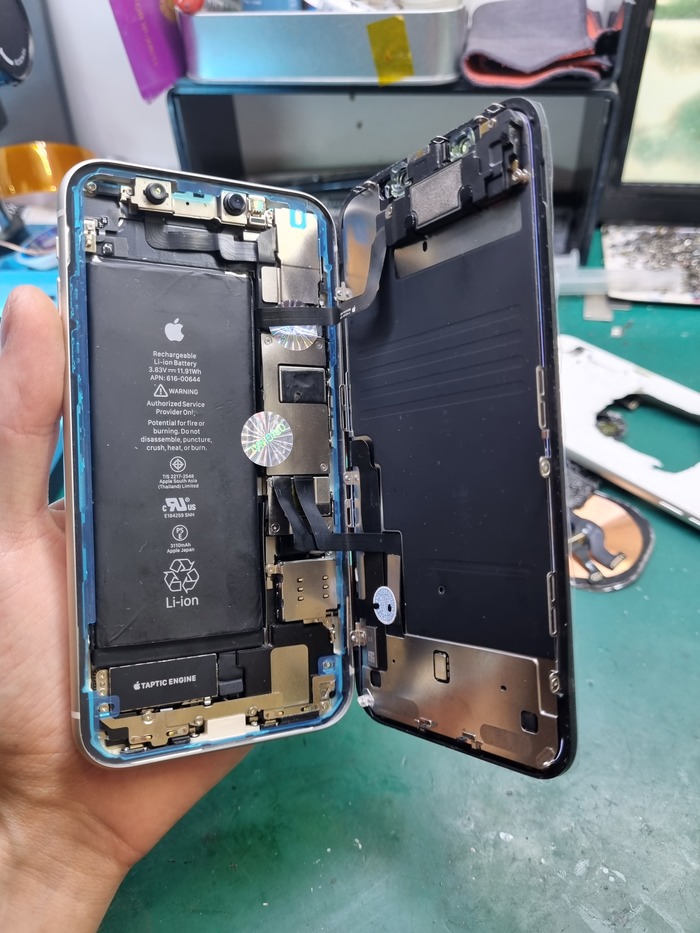

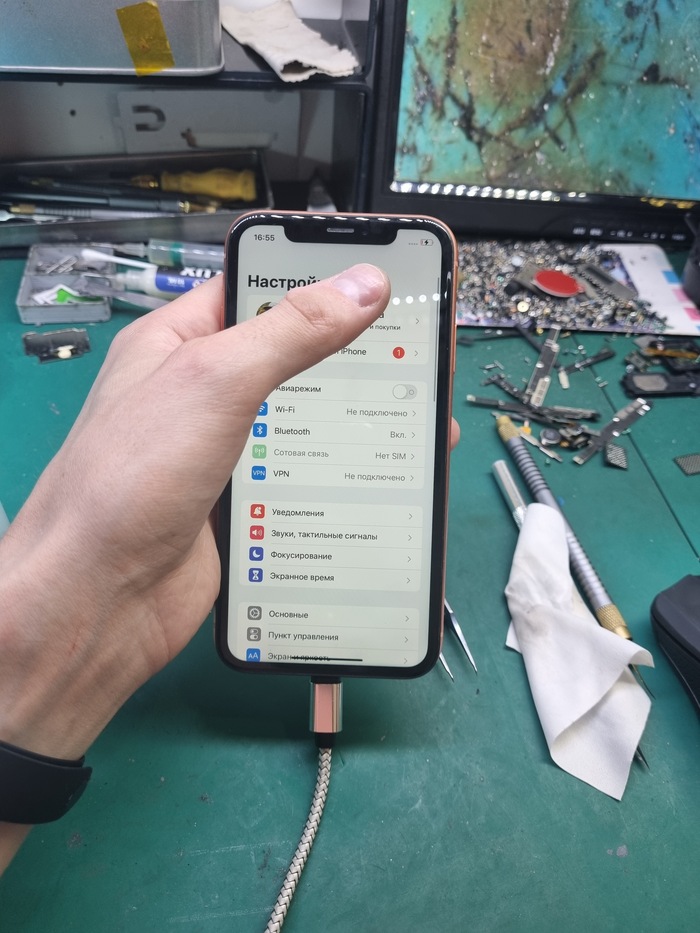

И окончательно собираю полностью рабочее устройство

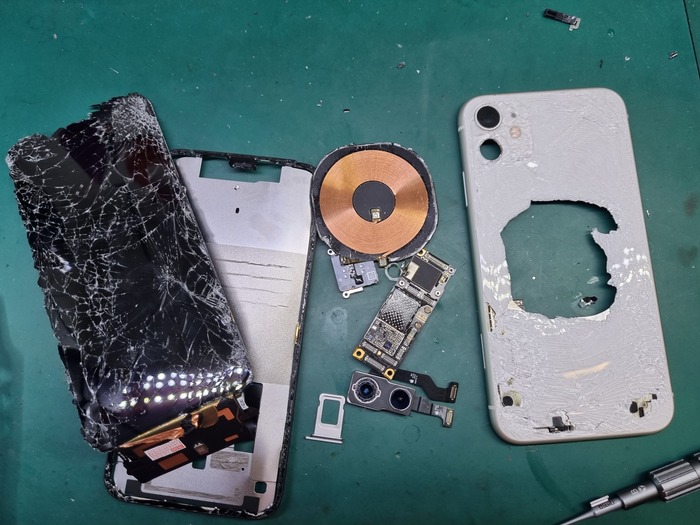

Остальное в мусорку

По сути в телефоне было заменено всё:
1. Верх платы
2. Оригинальный дисплей в идеале.
3. Корпус в идеале
4. Все шлейфа
5. Сим коннектор
6. Основные камеры.
7. Катушка беспроводной зарядки.
Из родного остались низ платы, аккумулятор и датчики face id.
Общая стоимость полноценного восстановления телефона с данными 52 тысячи рублей.
По сути новый телефон, но с данными клиента.
Целесообразность восстановления решает сам клиент. Я всего лишь исполнитель.
В любом случае я даю гарантию на этот ремонт и вот недавно, спустя пару недель, отказала сеть...
А так как я обещал полное восстановление телефона, то сеть буду делать в рамках своих гарантийных обязательствах.
Просто перекину ещё нижнюю часть платы.
Пост наверное делать не буду, так как там всё будет банально и скучно.

Задать вопрос по напрочь уничтоженным телефонам можно мне в телеграмм, либо в запрещённую инсту. Так же есть электрическая почта, контакты которой можно найти по моему нику в яндексе.
Ну либо тут по призыву @R.Fon.

Увидимся)

Samsung A50. Пропал звук, проблема оказалась в обрыве дорожек внутри платы. Удалось не только локализовать место обрыва, но и восстановить все дорожки для того, чтобы вернуть смартфону работоспособность. Ниже описание фотографий:

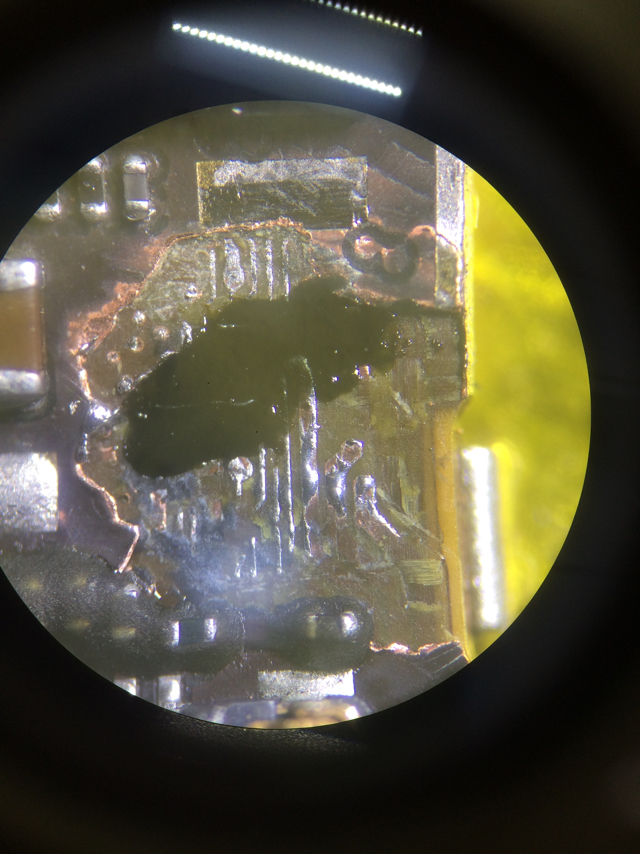

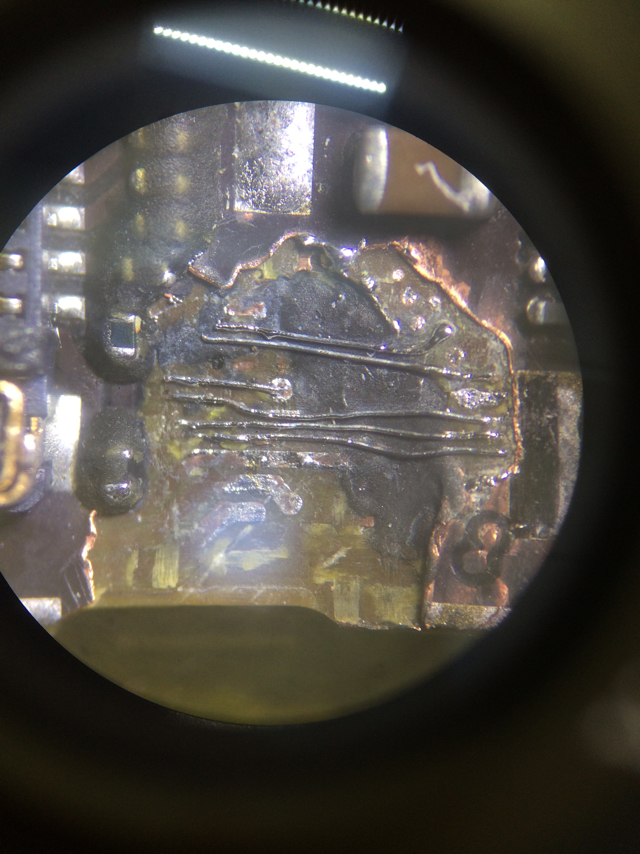

1-2. Срезал маску и верхний слой текстолита, добрался до необходимых дорожек.

3. Спаял/восстановил все дорожки (цепи питания и управления аудиокодеком).

4. Нанес защитную маску.
5. Выдал клиенту 🙂
