Мне потребовалось модифицировать под себя селфи-палку, добавить в нее гнездо для подключения наушников:

Зачем это нужно? С этим вопросом ко мне обратились в личку 4 человека. Прям не поленились, нашли по нику и написали в телегу.

Начну с плюсов такой гарнитуры:
- заряд гарнитуры ограничен исключительно зарядом аккумулятора и гарнитура не будет разряжаться при низкой температуре, скажем при -20 градусов (до глобального потепления -24 было нормальной температурой для Нового Уренгоя, не знаю как сейчас).
- микрофон можно держать на заданном расстоянии от рта. Да, есть гарнитуры, которые позволяют установить расположение микрофона
-- цена. Проводная гарнитура (конкретно моя) стоит значительно дешевле беспроводной

Минусы:
- наличие проводов.
Пожалуй это все минусы. Плюсы, которые я перечислил оказались для меня более весомыми.

Сборка селфи-палки

Для устройства нам потребуется:
- селфи-палка
- провод МГТФ 0.12 мм (длина зависит от длины селфи-палки)
- входной и выходной mini jack 3.5 разьемы на 4 пина
- изоляция для провода

Разьемы можно приобрести на китайском сайте. Ссылки прилагать не будут, взял такие:

МГТФ провод можно приобрести на Авито. Это достаточно дорогой и качественный провод, как раз подойдет для селфи-палки. Розничная цена на него колеблется на уровне 20 руб. за метр.

Кстати, у меня есть много МГТФ провода сечением 0.5 мм (рыночная цена 32 руб за метр), могу продать кому нужно подешевле чем продают на рынке.

Распиновка разьема следующая:

Пины 3 и 4 могут меняться местами. Во всяком случае в сети мне попадались распиновки, где микрофон и общий провод были перепутаны местами. Расположение общего провода на разьеме своего телефона я определил экспериментально.

Кнопка на селфи-палке замыкает микрофон и общий провод. Селфи-палка становится своего-рода удлинителем провода от наушников. Кнопку селфи-палки нужно подключить параллельно к проводам микрофон - общий. При нажатии на кнопку происходит замыкание микрофона и общего провода. Если во время нажатия на кнопку вы общаетесь по телефону, то собеседник не услышит ваш голос.

Вроде все отлично расписал, но когда стал собирать, оказалось что телефон не видит наушников.

Прозвон показал, что удлинитель собран верно. В то же время телефон воспроизводил звук через наушники, но при подключении наушников через удлинитель звук пропадал.

Что не работает 👀?

Вот я и задумался о том, что же тут может не работать. На минуту подумал, что помехи в проводе возникают из-за отсутствия на моем удлинителе металлической сетки-фильтра. Но мой жизненный опыт подсказал, что дело не в ней.

Пробовал подключать наушники через селфи-палку к другим телефонам, не работает.

В итоге где-то час думал и пытался понять что же не работает в этом проводе-удлинителе 😂

Господа, ваши предположения? Может кто-то догадался?

В общем, у меня опыт работы с электроникой +-пару лет, у отца наверно около 40 лет и 30 лет на должности инженера АСУ. По этой причине я попросил подсказки у семьи.

Ну что, отец прозвонил все мультиметром сам, повертел провод и сказал что контакта нет между телефоном и китайским разьемом.

В общем, я разобрал телефон 😂 чтобы посмотреть где же проблема:

Проблема в китайском разьеме с Алиэкспресс. Он почему-то капельку длиннее чем разьем наушников и этого было достаточно чтобы не влезть в гнездо телефона полностью. И это, собственно, привело к отсутствию контакта. Если присмотреться, то на фото можно заметить как ножка контакта касается изолятора, а не разьема.

В итоге подпилил немного разьем и все влезло и заработало.

Вывод
Хорошо когда рядом есть знающие люди и запасной телефон для экспериментов 😂

Потом было залито уф маской

Доброго времени суток. Достался ноутбук Asus ux32v с дохлой батареей. Решил купить новую , заказал , дождался. При подключении часть разъёма , куда подключается аккумулятор просто рассыпалась и отвалилась

Подскажите пожалуйста, по какому названию искать такой разъём. Может быть от чего-то другого подойдёт .Или может кто продаёт неисправную материнку от такого ноутбука.

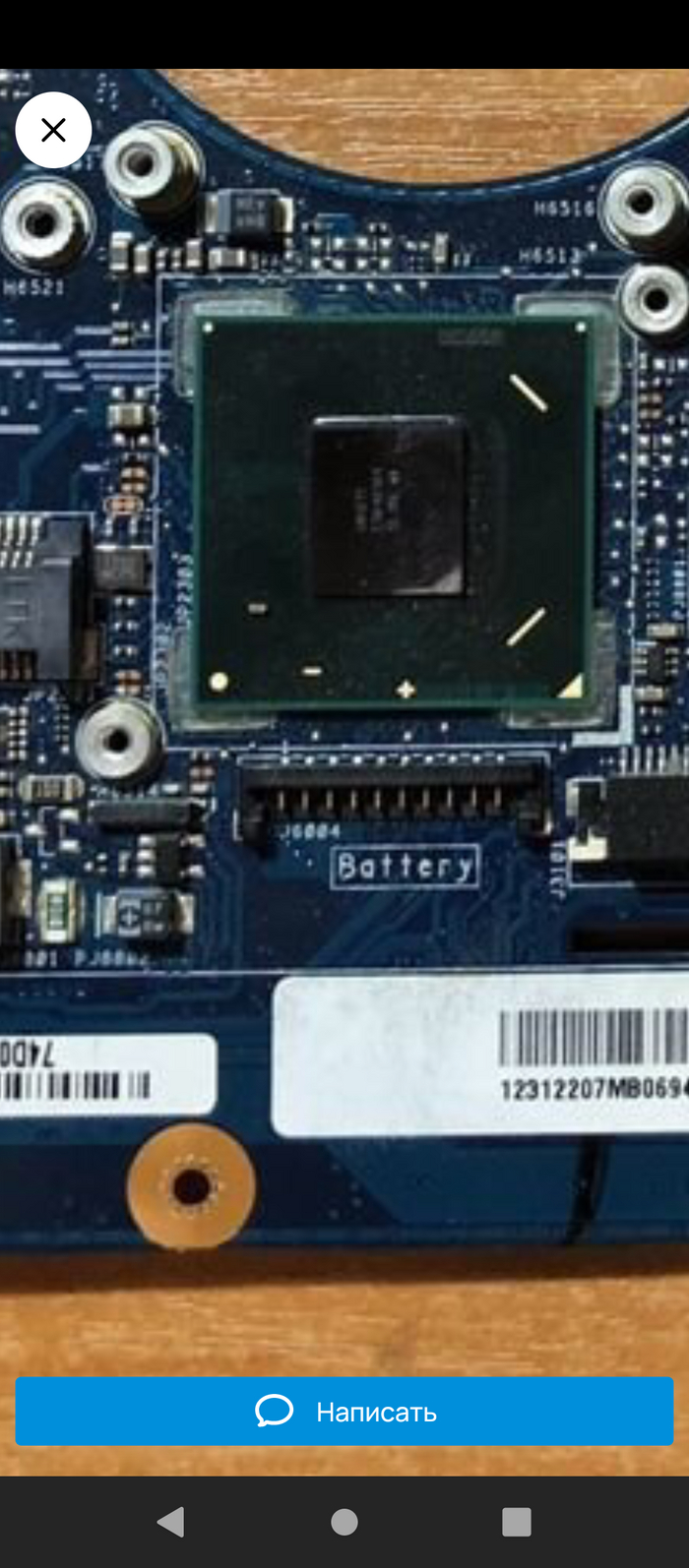

Вот так должен выглядеть оригинал

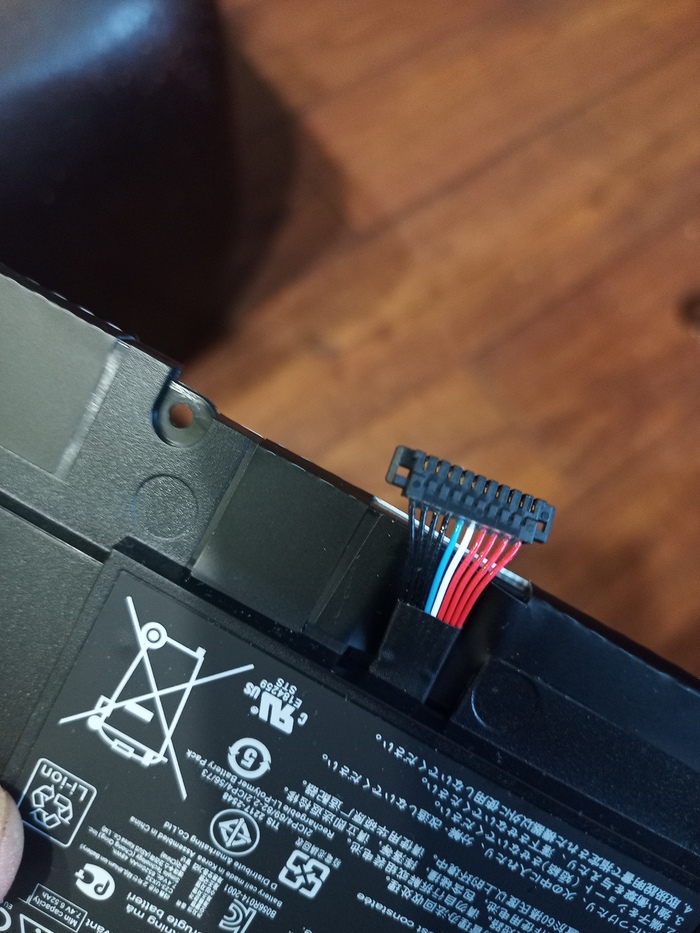

Аккумулятор с таким разъёмом

Добрый.
Скажу сразу, что я не занимаюсь диагностикой ноутов.
Никак, вообще. Это мне не интересно.
Беру их в работу только, если тыкнете пальцем что заменить и предоставите запчасть, кроме

Замены разьёмов на хонорах)
Ну либо банальное обслуживание macbook.
Да, я купил себе такой же хонор, только помощнее, ибо мой игровой чуть сломался (отвал графики после лютого падения с 1 метра), а дота сама себя не наиграет)
Ситуация в том, что чудо инженерии в Китае решило, что сделать разъём зарядки типа-С будет правильнее на самом удобном для разрушения месте

Клиент сам решил, что сможет справится с данной поломкой, но отпаяв разъём, решил, что далее копать не стоит)
Накопаю я xD
Итак, если Вы решили, что сможете заменить самостоятельно разъём на ноуте, то вот инструкция:
1. Иметь паяльник для "да там просто подпаять".
2. Фен для обратной запайки. Нет. Женушный или строительный не сойдёт. В одном случае не догорит, а вот во втором - точно этот кусок платы в уголь)
3. Раздобыть скальпель или разобрать опасную бритву для зачистки дорог:

4. Заказать с олиекспреса разем для ноута, ибо у нас в Московии ими торгуют от 1000р за кило штучку.
5. Примерить и убедиться, что он подходит и китаес нас любезно не нае.. обманул.
(на фото пинцет за 3.5к рубля, хотите посты с моим оборудованием? Там такая жирная по стоимости красота. Одни пинцеты стоят около 30к)

6. Сказать себе, что Вы красивый и умный, налить бокал висков со льдом и как сомелье сесть у камина, держа бокал как аристократ с утра.
7. Оставить стакан не трогутым и идти дальше совершать легендарный лут.
8. Заказать у чины медные перемычки для восстановления и заделать дырки в текстолите 1кв паяльником

9. Потом замазать маской ультрафиолетовой или своровать базу для ногтей шелака у жены и положить сохнуть либо под солнцем, либо, что быстрее, под уф лампой (так же можно позаимствовать у жены, пока она спит)
10. Разгладить дорожки скальпелем или опасной бритвой. Ну можно и лезвием) Чо нет то xD

11. Сказать себе, что Вы молодец ещё раз. Это важно!
112. Примерить и запаять разъём феном (не нюхательным!!! Это на потом! С недопитым виски у камина!)

13. Проверить зарядку

15. Заебумба итс форевер маза фака. Да простят меня боги египта за мой кузбасский.
Лампа горит, значит всё идёт по плану! (Гражданская оборона в силе))
16. Теперь устранить заводской просчёт и укрепить это красным клеем...

17. Вы же забыли его заказать! Ждёте ещё месяц...
.
.
.
.
.
.
18. Спустя месяц делаете вот так:

И обратная сторона

Теперь обслуживание.
19. Мазаете термопастой. Любой. Хоть кпт-2384585848392

20. Понимаете, что забыли закрутить винток под системой охлаждения и разбираете её заново

21. Собираете, тестируете.

22. Вы потрясающий

Всего лишь 22 простых шага позволят Вам менять разъёмы на ноутбуках, а если не получится, то...

Задать вопрос по самостоятельному ремонту в конец убитой технике можно мне в телегу, либо инсту, а так же в электро-почту, контакты которой можно найти по моему нику в яндексе, но если на каком то этапе у Вас всё пошло по мохнатке

И пиши мне. Либо зови меня тут по призыву @R.Fon

Увиди...
Кстати. Про рентген в ремонте расскажу попозже.

В телеге у меня он уже как месяц фигурирует)

И да. 23 пункт - пейте виски у камина) Но только чуток и только после победы))

Забыл... Ремонт стоил 7 тысяч рублей. Как же я и без цены)

Теперь точно увидимся))
