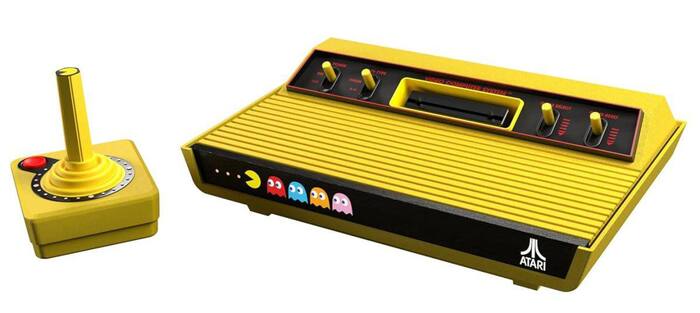

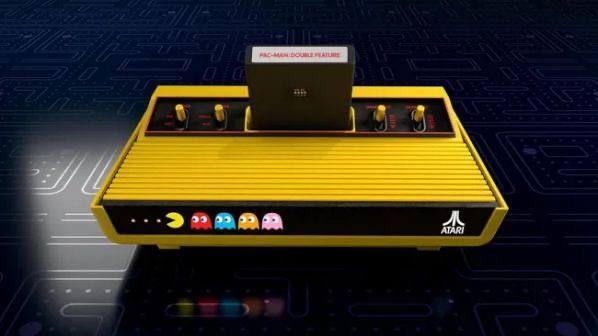

Pac-Man Edition выглядит ярко: корпус теперь полностью жёлтый, а спереди — сам Пак-Мэн и его призраки. Но фишка не только в дизайне — эта консоль работает только с картриджами, без встроенной памяти и без поддержки флешек. Прям как в 80-х: хочешь поиграть — вставляй картридж.

В комплекте идёт Pac-Man: Double Feature с двумя играми — классическим PAC-MAN 2600 (1982) и более новым PAC-MAN 7800. Контроллер тоже тематический жёлтый CX-40+.

Подключается по HDMI, выглядит как кусочек детства, но цена «взрослая»: $169 против $129 за обычную 2600+.

🟡 Атмосфера ретро, звук картриджа и настоящий Pac-Man — для тех, кто скучает по временам, когда пиксели были счастьем.

Один вопрос: Atari ещё существуют?! 😳

Источник: Pochinka

SoC/PMIC блокирует включение питания GameCard-порта, т.к. Power-Good на своей стороне не проходит либо CD не доходит до SoC-логики.

Что НЕ обнаружено:

• нет дискретного ESD-массива возле слота

• нет видимого 0 Ω/FB непосредственно в линии VDD_CART возле слота

• дорожка питания уходит на внутренний слой

• плата на обратной стороне почти пустая

Нужна помощь сообщества:

1️⃣ Где найти резистор (или цепь) CD после слота, именно на стороне SoC этой ревизии FTR-01?
Чтобы убедиться, что сигнал «картридж вставлен» действительно доходит до SoC, а не «умирает по дороге».

2️⃣ Может ли кто-то подсказать контрольный пад для VDD_CART-sense на стороне SoC/PMIC?
(куда смотреть мультиметром при включённой консоли)

Доп. вопрос (если кто сталкивался):

Есть один-единственный керамический конденсатор на линии VDD_CART.
По ёмкости живой, ESR нормальный. Стоит ли для чистой диагностики всё-таки временно его снять, чтобы подтвердить, что внутренний ключ PMIC — единственный потребитель этих 52 мА?

(Думаю, что он жив, но вдруг в этой ревизии он часто умирает «под напряжением» → SoC видит fault и блокирует VDD.)

Если у кого есть схема питания картриджа или просто “пальцем покажи” резистор CD — буду очень благодарен! Ремонт интересный, хочется добить до конца, но без точек на плате — «шахматы вслепую».
