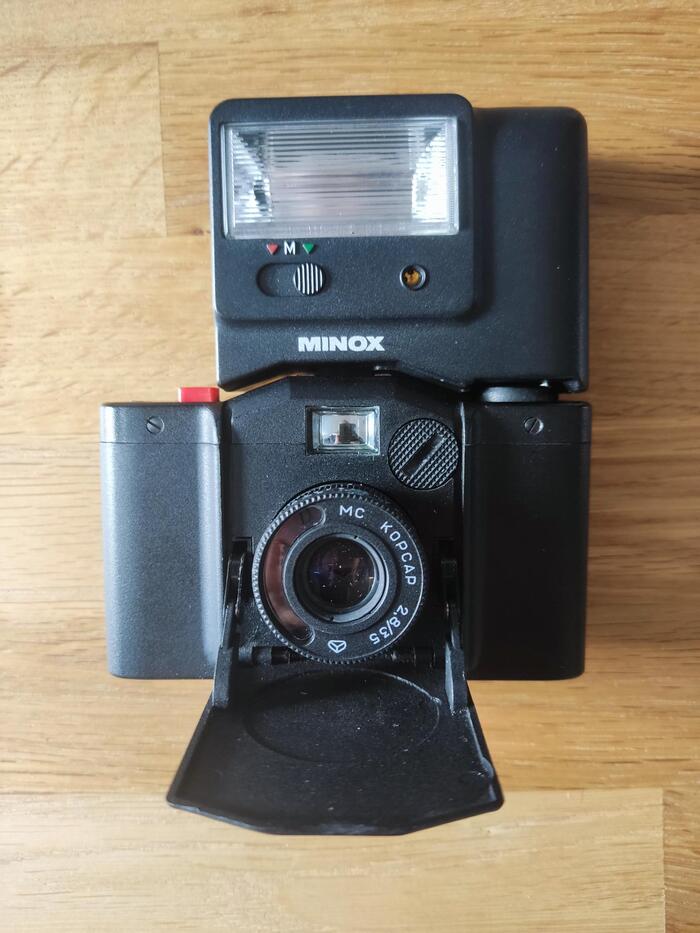

Киев 35А у меня уже был, а теперь попался, собственно, оригинал – Minox 35 EL, которую и скопировали в СССР, основа всей линейки Minox 35, просуществовавшей в 21 модификации до начала 2000х. Так вот, интересно было сравнить оригинал и копию. Ну да, они плюс-минус похожи, что неудивительно. Разве что индикатор выдержки в видоискателе мне лучше видно в Minox.

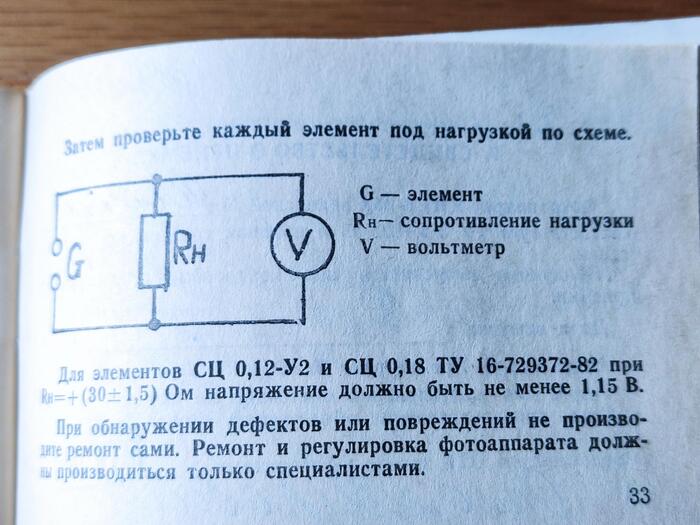

Но одна вещь зацепила – как в обоих аппаратах сделана проверка заряда батареи. - в Minox 35 это кнопочка около башмака вспышки – нажал и в видоискателе прыгает указатель выдержки до середины, если ниже – заряд низкий. - в Киев 35 кнопочки нет 😊, а есть схема проверки батареи с помощью вольтметра и резистора, оно и понятно, если у тебя дома нет минимального радионабора и ты не можешь маленькую схемку собрать для проверки батареек, то какой же ты фотолюбитель после этого.
Понятно, что это упрощение и удешевление конструкции - выбросили неважную функцию. Но мне нравится это понимать как разный взгляд на своих клиентов.

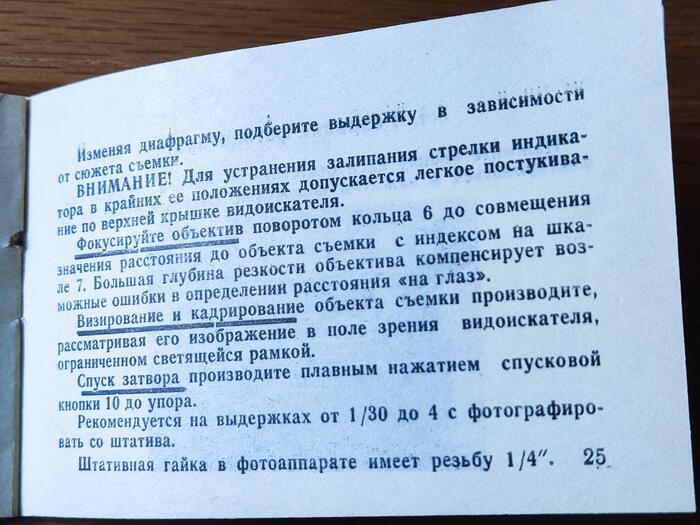

И по поводу качества сборки – прямо большой разницы не заметил. Если целенаправленно давить корпус в разных местах, то Киев 35 слегка продавливается и поскрипывает, Minox 35 сильнее сопротивляется, но разница минимальна. Внешне качество сборки не отличается. И еще, в инструкции к Киев 35, при залипании указателя выдержки, предлагают постучать по верхней крышке, значит верили в надежность аппарата! В инструкции Minox я таких рисковых предложений не нашел.
Киев 35А 1990 года выпуска. Год выпуска Minox не знаю, эта модель выпускалась до 1979 года
Всем привет. Прознал про еще один интересный с технической точки зрения фотоаппарат, а точнее даже микросемейство из Киев-10 и 15, с веерными ламельными затворами. Я такого отродясь не видел, поэтому приобрел для изучения!
Кроме ламельного затвора обладает автоматикой (приоритет выдержки), что хоть и не является передовым по тем временам, но все ж что-то. Экспонометры работают оба. 15 версия отличается залинзовым измерением Cds резистором, а в версии Tee их даже 2, для более точных показаний в темное время. Так же показания экспонометра показываются в видоискателе на фоне шкалы диафрагмы, чтобы ты видел какая сработает. Плюс интересная штука - нажимая на спуск двигаются специальные шторки закрывающие глазок видоискателя, тем самым препятствуя проникновению света через призму в шахту зеркала и на пленку.
Оба парня частично рабочие. Оба хотел починить малой кровью, но киев-10 надо мной посмеялся)
Киев-10 недовзводится, поэтому ламели не фиксируются во взведенном положении, спуска нет.
Так же зеркало не опускается, а если опустить вручную, стоит криво. Ну и как позже выяснилось -замедлитель выдержек не работает. Разбираю!
Внутри сверху очень аккуратно сделано.
Снизу тоже.
Первая неисправность обнаруженная - на фото выше пластина ходящая вдоль винтов не доходила до конца - проскочила на зуб, а она и взводил затвор. Переставил на зуб и заработало, однако проблема с кривым зеркалом сохранилась, медленные выдержки не работают.
Придется разбирать вообще все к сожалению. Снимаем переднюю плиту с байонетом, далее снимаем корпус зеркала и механизм автоматики.
Без морды и шахты зеркала.
механизм взвода зеркала обособлен, что удобно.
Тут мы уже можем подогнуть крепежные пластинки зеркала, разобравшись в его кинематике. Сюда лазили, оно было поставлено очень криво, плюс из-за нарушенных соосностей втулки разболтались, но при настроенном положении мне показалось что уже не так критично. Сложно было выставить его правильно геометрически, при том чтобы оно не клинило при ходе, так как его кинематика сложная.
Вынимаем деталь затвора из фотоаппарата чтобы добраться до замедлителя выдержек.
замедлитель справа. Сверху через шестерню ему задается положение, а колесо с прорезями через рычаги задает некоторые изменения в работе затвора - такие как медленные выдержки и выдержка В
итоговый вид снятых деталей пугает. Поэтому я и не хотел разбирать, ахах
Снимаем механизм замедлителя и разбираем
запоминаем как все было собрано
не работал храповик - левая нижняя шестерня. крутилась свободно в обе стороны.
пара минут в бензине оживило пациента
Итак выдержки работают. Положением замедлителя добился правильной выдержки 1/2
Зеркало отрегулировано, механизм ходит без клина. Дополнительно там есть странная штучка которая отвалилась, она спускала зеркало при взводе затвора. Технически она совершенно не нужна, но предполагаю это сделано для аварийных ситуаций при которых зеркало почему-то не упало само. Ведь если зеркало не опустится, то фотоаппарат нельзя будет взвести. Деталька закреплена на недостающие винты.
Обратно собирал не так как разбирал. На передней плите закрепил и корпус зеркала, и автоматику диафрагмы.
готовы к слиянию. сверху справа кнопка спуска. Ее придется ставить потом, орудуя отверткой где-то в недрах.
Кнопка спуска установлена, механика проверена. Далее регулируем высоту фокусировочного экрана, чтобы бесконечность была бесконечностью.
вот 3 винта контрящих, рядом с ними тощие винты для регулировки.
Ставим призму на место.
Далее сборка шестеренок слева, их нужно правильно выставить методом проб и ошибок, чтобы подбирались правильные параметры
накидываем временно ручку и регулируем.
Попали в значения, отлично, далее накидываем крышку корпуса. Далее на очереди объектив.
немножко непрозрачный с грибком
Кроме грязи у него закусывает диафрагму, а фотоаппарат двигает ее дрищавой пружинкой, которая не способна преодолеть сопротивление, фотоаппарат об этом не узнает и отработает неправильно.
Разбираем узел лепестков. И очень долго шкурим дорожки на задающем диске.
Вообще разбирать геликоид было не нужно но я этого не знал) Диафрагму сделал, она теперь работает не идеально, но подкусывает только если жать на спуск очень плавно. Если жать порезче, то не застревает. Лучше сделать не получилось, но честно сказать мне кажется и дизайн дерьмо, на таком резком изгибе оно рано или поздно набьет ямку и будет подкусывать.
Сравнение с похожим по состоянию объективом от Зенит-15, который еще не почистил.
Собственно за сим все. Геликоид собран, бесконечность есть, чисто, диафрагма теперь двигается.
Не сказать что он красавец конечно, но где ты еще увидишь фотоаппарат будто вырубленный из куска руды.
кнопка открытия крышки спрятана под ручкой обратной перемотки. Хитро и безопасно!
Понимаю что фоток не очень много, и самое интересное не показал. Например с другой стороны механизм зеркала, или затвора. При чем эти фото я делал, но видимо по запаре блокировал телефон раньше того, как они сохранились O_O. мой айфон он такой. Ну и хозяин такой же))
Были времена в 80-е, был Зенит 35мм и такой "шпионский" фотик Киев 30, плёнка 16мм, то есть по размеру, кадр 1/4 от Зенита, качество так себе, но компактность отличная. Металлический корпус, в общем ощущение качественной вещи. Не продаётся).
Вняв совету из комментариев, решила я отвлечься от головной боли и обкатать, наконец, Киев с Гелиосом. На мое счастье, проявочная была еще открыта, так что сегодня я выкладываю самое свежее и самое горячее осеннее фото на моей памяти. Потому как "О, Жужа, привет, сто лет сто зим, принесла? А у меня как раз машинка запущена, а давай мы ее сразу и проявим. Оо, Киев? Ты же не по дальномеркам!"
С дальномерками у меня действительно очень натянутые отношения по причине того, что при двоении картинки возникает чувство когнитивного диссонанса и опасливо скребется та же головная боль, или и вовсе головокружение начинается, что, однако, не мешает мне иметь два Ленинграда (один служит запчастями для другого), ФЭД предвоенных годов, сбагренный мне @ZenitTTLMir1B, и, теперь еще, Киев. Наверное, именно так выглядит мазохизм.
А теперь, после никому не интересного бла-бла-бла, я наконец пощу фоточки
Пленка - самый дешмановский Fujicolor 200, обработки нема, просто снимала все, что видела.
Летом 82-го пошли мы с отцом в Царицыно. Вдоволь нагулявшись по парку и налазавшись по тогда ещё руинам замка, захотелось мне по малому. Найдя поблизости подходящие кустики, сделал всё, что требовал юный организм и оглянулся. Позади меня находилась полянка с парой брёвен, рядом с одним из которых лежал некий предмет. Заинтересовавшись, я подошёл поближе, и к своему удивлению, обнаружил фотоаппарат. Лежавший в кожанном футляре чёрно-серебряный "Киев" выглядел очень солидно.
С радостным криком - "Папа, смотри!" - я выскочил на тропинку и показал свою находку. Отец, осмотрев камеру, сказал - "Ну, ты везун, Серёга. Это очень дорогая штучка, примерно с мою зарплату." Я, обрадованный, потащил его домой - похвастаться своим нежданным-негаданным приобретением, как тут нам навстречу выбежал запыхавшийся парень, года на три-четыре постарше меня. На его лице было такое отчаяние, будто у него кто-то умер. Он буквально впился глазами в мою добычу. "Простите, это ваш фотоаппарат?" - вежливо осведомился он у нас. Мне стало всё понятно - это хозяин-растеряха, но оставалась надежда - а вдруг он тоже потерял фотоаппарат, но где-то в другом месте? Тогда этот останется у меня! "Там, метрах в ста, на полянке." - ответил он. Я вопросительно посмотрел на отца . "Отдай, отдай, это чужое." - ободрил он меня. Я, вздохнув, протянул фотоаппарат парнишке. Тот, молча схватив его, бросился бежать. Через несколько метров развернулся, крикнул - "Спасибо, это память об отце!" и скрылся за поворотом.
Осенью я пошёл в первый класс и родители купили мне "Смену 8М", с которым я не расставался ближайшие несколько лет. Конечно, этот фотоаппарат был не чета "Киеву", но зато по-честному свой.
