Здрасьте.
Сегодня у меня на ремонте опять оказались внезапно кончившиеся AirPods Max.

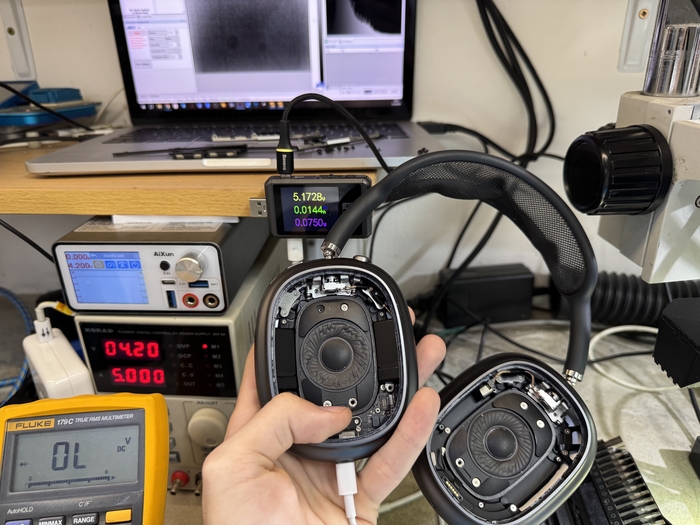

Первым делом я исключил обрыв шлейфа сделав замеры на контактной группе дужки, все падения напряжений соответствовали норме во всех положениях.
Наушники нормально заряжаются, но не переходят в режим сопряжения, а это значит что проблема на какой-то из материнских плат.
При подключении другого левого уха устройство сразу радостно замигало белым светодиодом, выходит проблема в плате левого уха.

Вскрываем нашего пациента и извлекаем его внутренности.

Далее снимаем пластиковую рамку и все наклеечки дабы не повредить их во время ремонта.

В тепловизор характерного нагрева в области какого нибудь керамического конденсатора не наблюдается, лишь сам микроконтроллер STM немного теплый, значит проблема куда более неочевидная, чем казалось на первый взгляд.
Отпаиваем металическую рамку с материнской платы для лучшего доступа к микросхемам.

Далее с помощью паяльника отпаиваем 32мб SPI ROM в котором хранится прошивка и временная информация для корректной работы контроллера.

Приводим в порядок посадочное место под чип.

Припаиваем страдальца на специальную плашку и считываем его дамп.

Два считывания, две разных чек суммы CRC32. Мистер флешка медленно но верно отходит в Вальхаллу.

Записываем заведомо исправный донорский дамп в новую микросхему немного другого форм-фактора и приращиваем её к плате.

Огонек моргает, а это значит что проблема была определена верно.

Вертаем взад рамки, наклейки, прочие атрибуты правильно выполненного ремонта и собираем все в кучу.

На этом ремонт окончен, всем спасибо все свободны.
….
..-
.- - -

-
.-
- -

.- -.
.-..
.-
…-
.-
.-..

Или нет?
Во время дальнейшего тестирования выяснилось, что оригинальные наушники ругаются на подлинность.

Согласно прошлым моим экспериментам с данными устройствами таких уведомлений при скармливании чужого дампа не наблюдалось. Похоже что контора хороших людей опять на лету поменяла правила игры и теперь нужен родной дамп для корректной работы устройства.
В любом случае:

Снова разбираем наушники и цепляем все это дело проводами к программатору для заливки поправленного дампа.

И снова собираем.

Уведомлений больше нет.

Виновник собственной персоной, такой маленький а доставил столько проблем владельцу.

Но этом уже точно все, всем кто дочитал до сюда спасибо, остальным соболезную.

Если вы находитесь на Бали и нуждаетесь в ремонте яблочной техники то милости прошу в Yoda service. Здесь работают белые и прямоходящие обезьяны вроде меня, которые хоть немного разбираются в ремонте и обслуживании девайсов от Apple.

До новых встреч в постах про интересные ремонты.

Здрасьте.

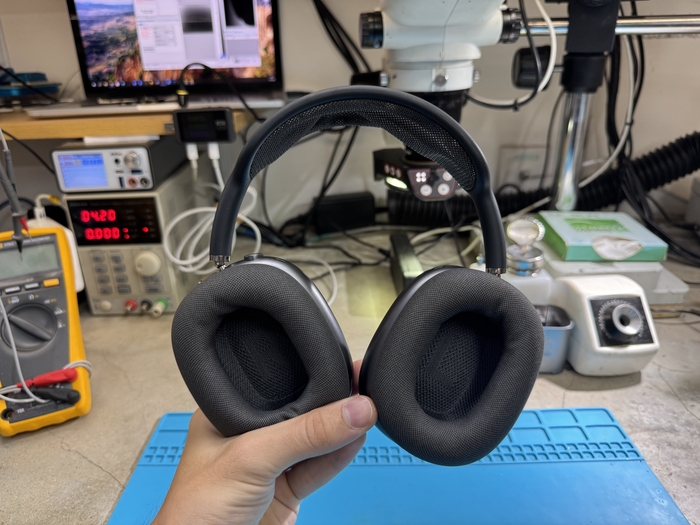

Сегодня у меня в руках оказались очередные сломанные старенькие наушники Apple AirPods Max. В этот раз до меня там уже побывали чьи-то золотые руки, правда растущие не из нужного места.
Что ж, будем посмотреть что может пойти не так если доверять ремонт сложных устройств кому попало.

Еще до извлечения устройства из чехла слышно что из них сделали маракасы, а это значит что внутри нас ждет много сюрпризов.

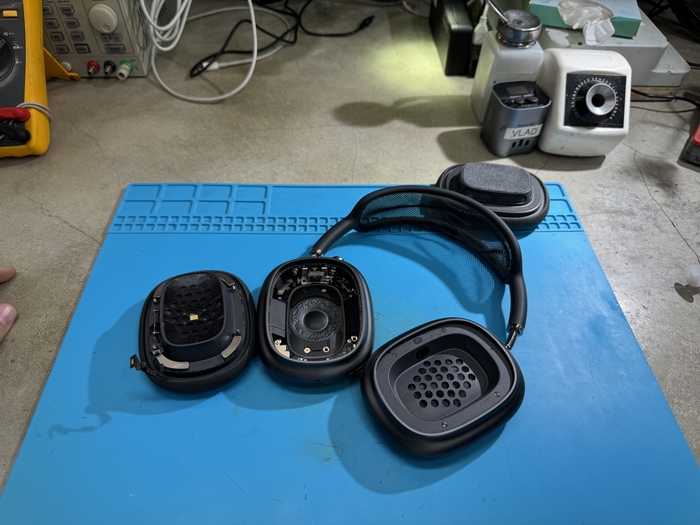

После извлечения наушники без каких либо усилий разобрались самостоятельно.
Э - экономия времени.

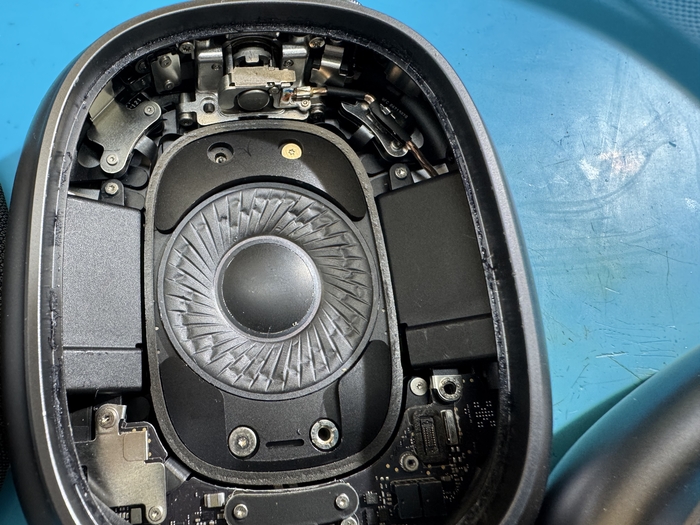

По мембране динамика явно пробежало стадо слонов, многие крепежные винты просто отсутствуют.

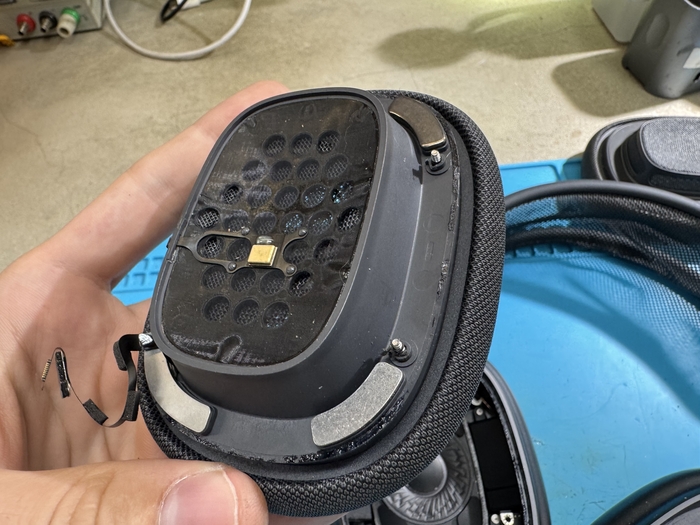

Задвижки которыми фиксируется пластиковая крышка отсутствуют, скорее всего предыдущие мастера даже не удосужились посмотреть на ютюбе как эти наушники открываются и просто крутили все винты подряд в надежде их открутить.

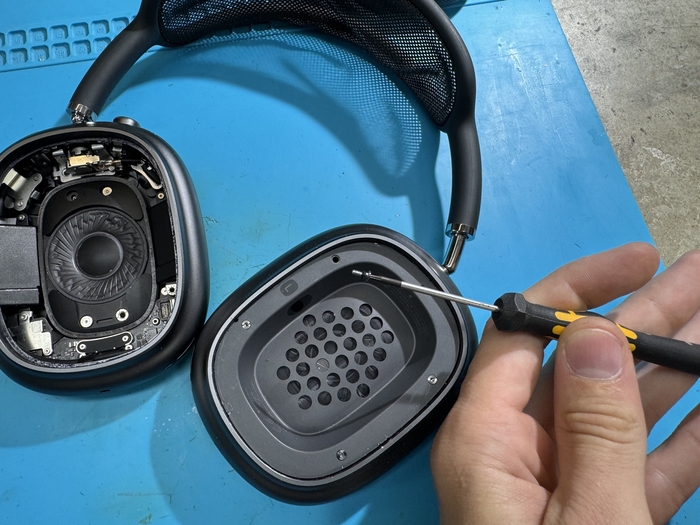

На второй чашке наблюдается такая же картина, винты просто вставлены в посадочное место.

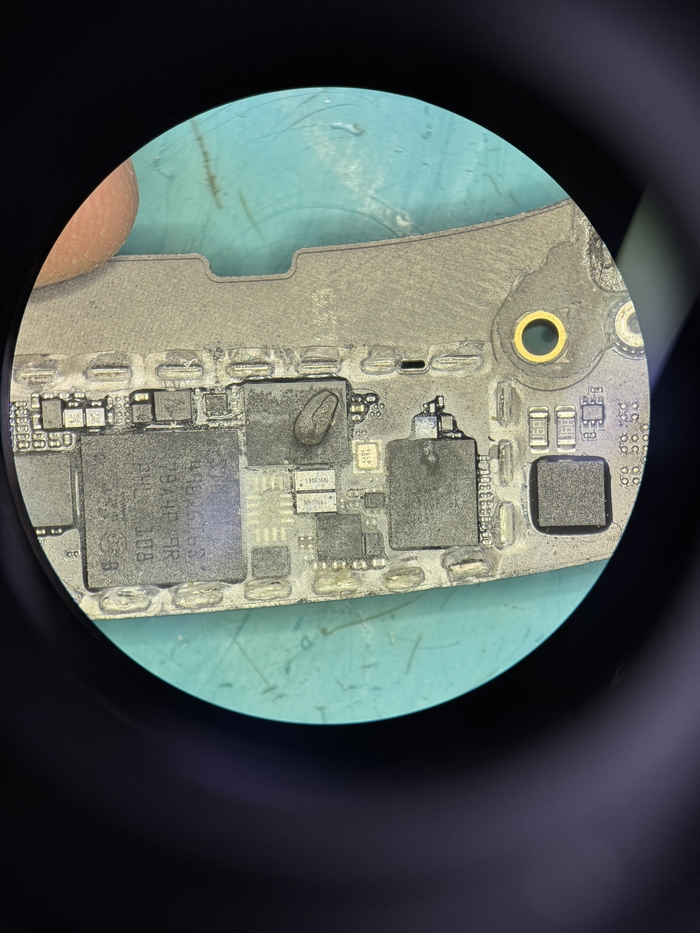

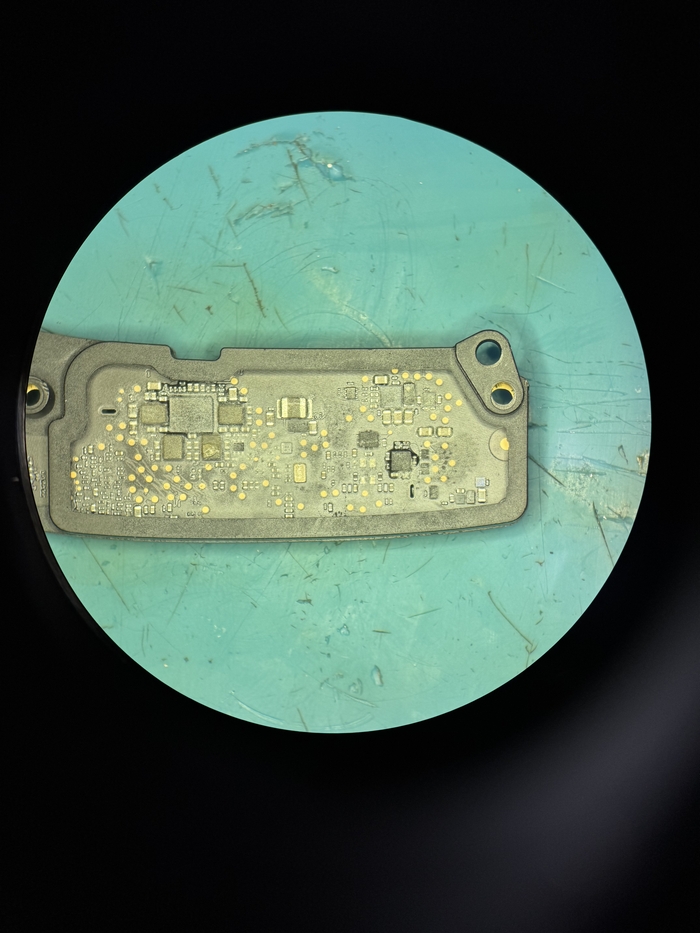

Материнская плата левого наушника вся заляпана канифолью. Скорее всего это произошло во время тщетных попыток найти короткое замыкание на плате без тепловизора.

А вот изначальная причина поломки, пробитый керамический конденсатор. С тепловизором поиск таких повреждений - дело пары минут.

После замены конденсатора наушники радостно замигали белым светодиодом и успешно увиделись телефоном.

При дальнейшей проверке выяснилось что наушники не заряжаются и выключаются при отключении зарядного кабеля.

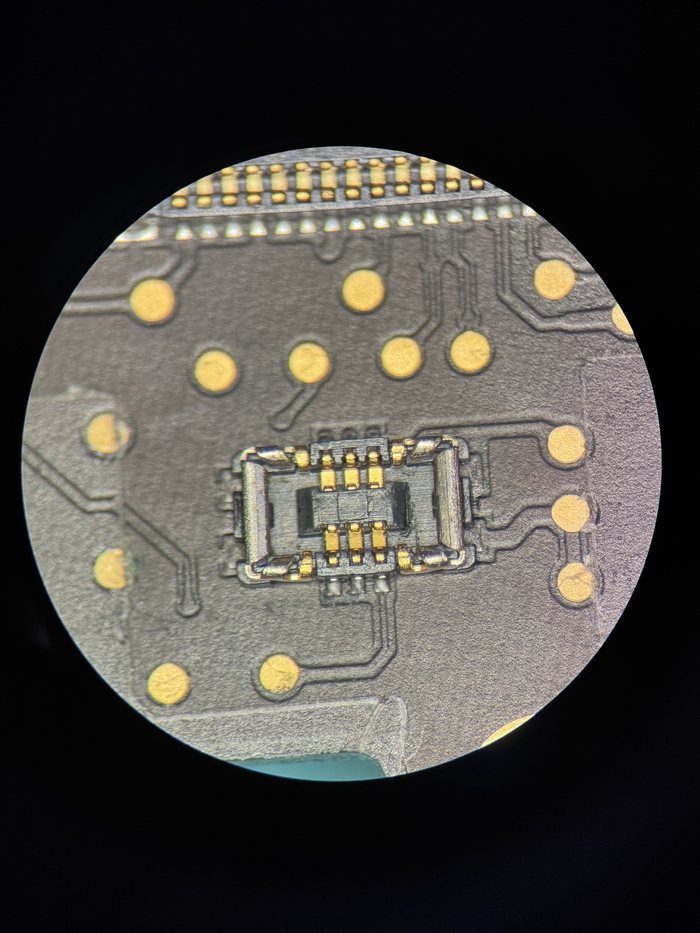

Оно и не удивительно, ведь коннектор батарей на плате правого уха просто отсутствует.
Тут сам собой напрашивается вопрос нахуя, а главное зачем это было сделано, но он к сожалению останется без ответа.

Ответная часть коннектора на шлейфе хоть и осталась на месте выглядит не лучшим образом.

Меняем её на подходящую с какого-то старого айфона.

Так же поступаем с коннектором на плате.

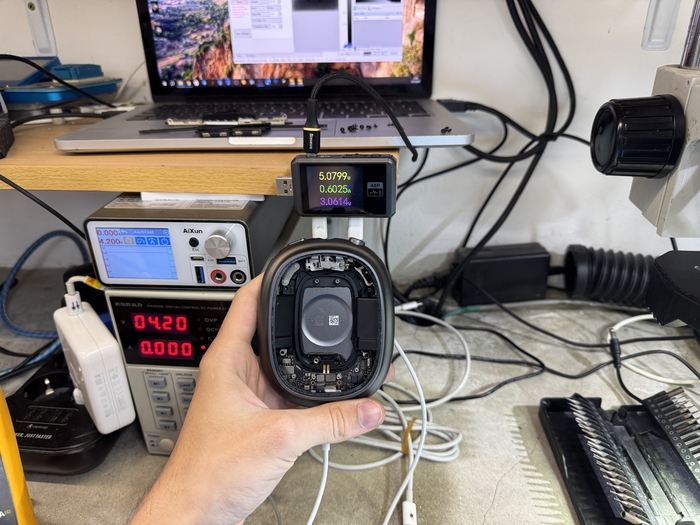

Есть контакт, наушники начали заряжаться.

Выправляем динамик, возвращаем пластиковые задвижки, выскребаем богомезкий т7000 из всех щелей, проклеиваем периметр нормальным скотчем, возвращаем все болтики на свои законные места.

Тоже самое проворачиваем со вторым ухом.

К сожалению в ходе ремонта функционал маракасов был безвозвратно утрачен, но думается мне клиент как нибудь переживет эту потерю.

На этом данный ремонт завершен, кто дочитал до сюда тот молодец.
Не доверяйте ремонт ваших девайсов всяким обезьянам если не хотите потом платить гораздо больше за восстановление созданных на ровном месте поломок.
До встречи в следующих постах.

Сегодня у меня на ремонте синенькие AirPods Max с заявленной неисправностью: «Нет соединения с телефоном». Что ж, приступаем приступать.

При попытке сброса после трех миганий оранжевым светодиод должен загораться белым, сигнализируя о успешном сбросе и готовности к спариванию с телефоном, но к сожалению для клиента этого не происходит. А значит проблема либо в контакте между двумя ушами или во втором ухе.

Для того чтобы исключить банальщину необходимо осмотреть контактную группу в самих чашках на предмет коррозии или загрязнений, в моем случае контакты были в идеальном состоянии, так что переходим к следующему шагу.
Отсоединяем одно ухо и делаем замеры на контактах. Пара внутренних это продублированное питание от ведущего правого уха к ведомому левому, внешние это пара дата линий с низким сопротивлением.
Замеры показали отсутствие какого либо падения на всех пинах со стороны правого уха, а это значит что проблема в нем.

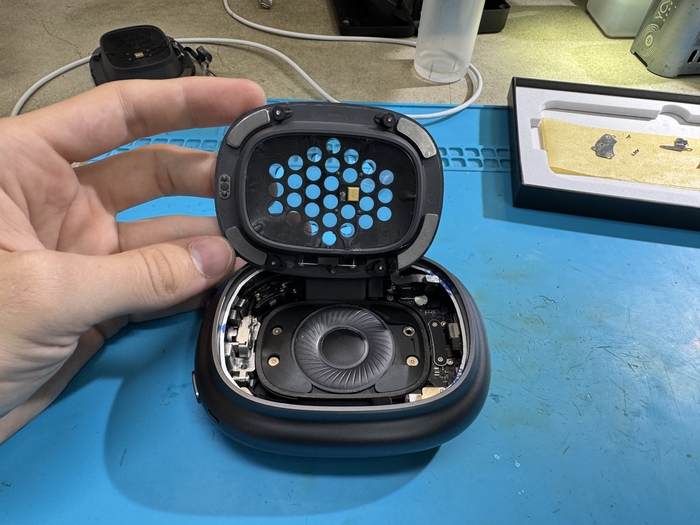

На первый взгляд может показаться что пластик крепится к корпусу просто на пятигранные винты, но не все так просто, на самом деле это задвижки которые нужно провернуть на четверть оборота какие-то по часовой, а какие-то против.

Даже чуть разогреваем проклейку и поддеваем чем нибудь тонким и плоским.

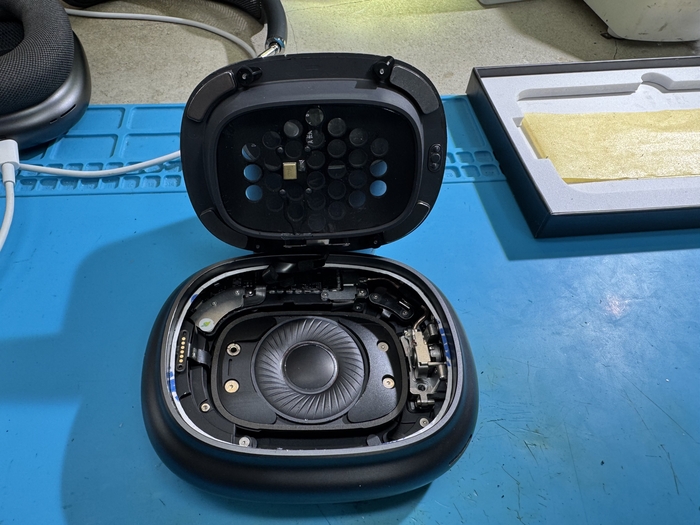

Успешный успех, мы получили доступ к недрам яблочного детища.

Откручиваем прижимные пластины, отключаем АКБ и шлейф с датчиком и микрофонами.

Извлекаем динамик.

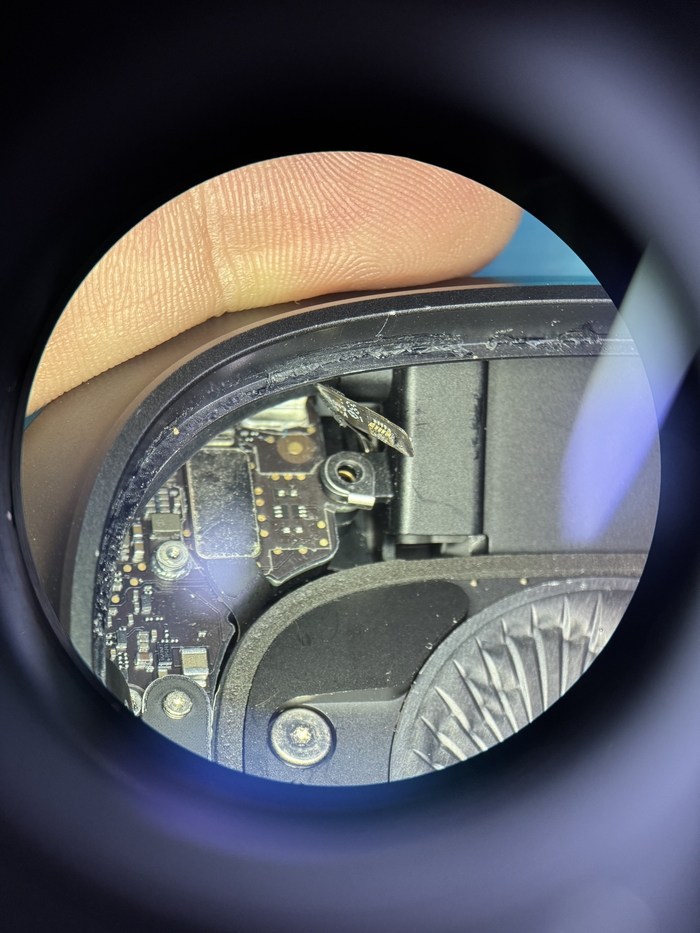

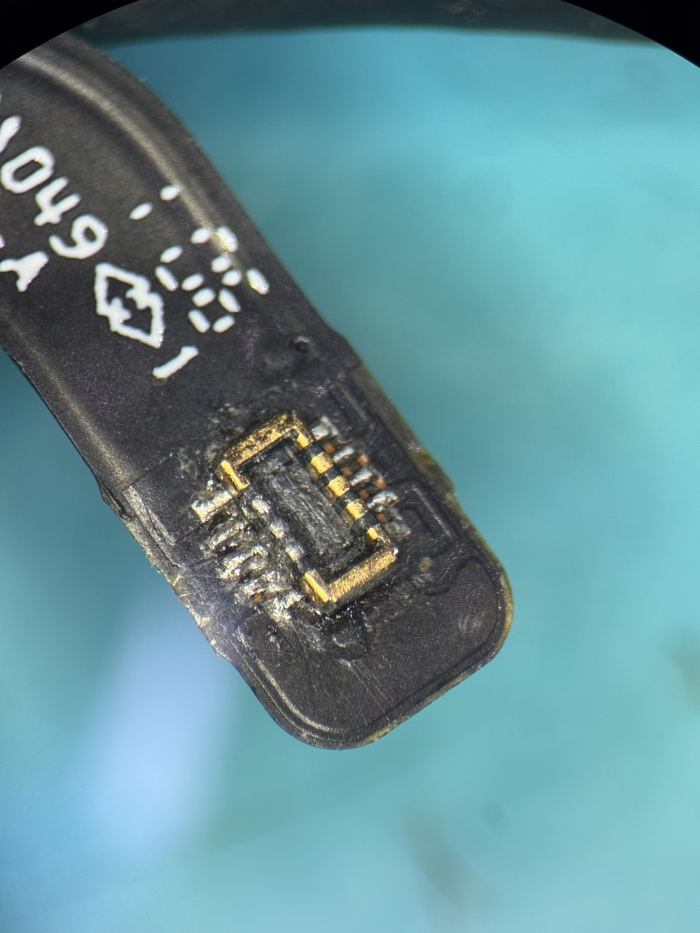

И вот он, корень всех бед, маленький черный шлейфик.

Из за недостаточно качественной фиксации клеевой основы шлейф переломился у основания.

Полностью разбирать внутрянку для того чтобы отстегнуть шлейф мне лень, по этому отгибаем и фиксируем в держалке для удобства дальнейших манипуляций.

Ну а дальше ничего нового, шкрябаем медные дорожки чтобы убрать лак.

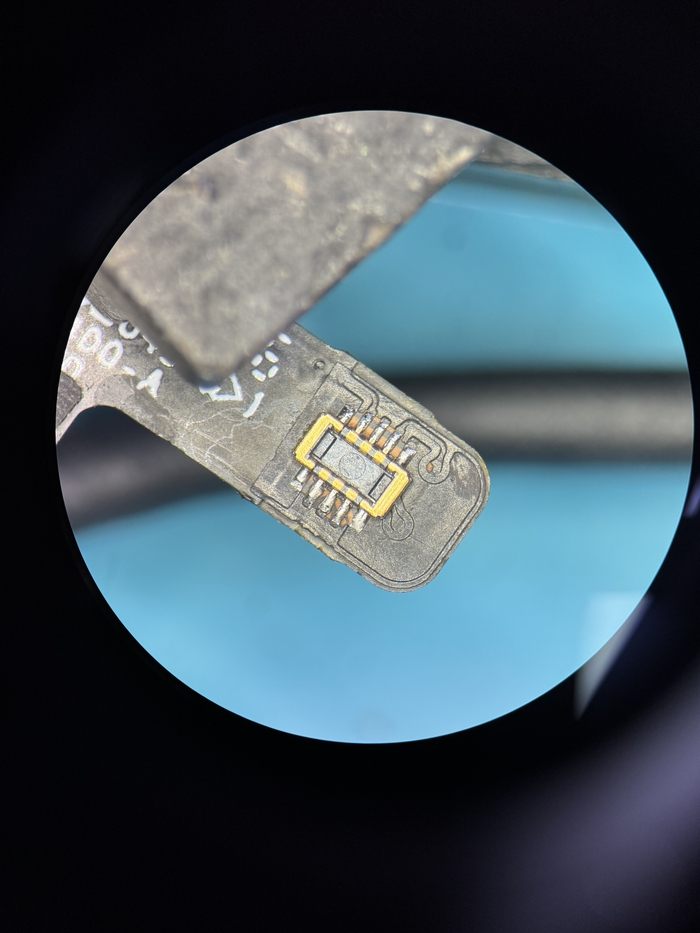

Паяем комариные причиндалы и фиксируем все УФ маской.

Так же дополнительно фиксируем шлейф во избежание рецидивов.

Лепим новую проклейку, к сожалению оригинальный у меня нема, по этому обойдемся двухсторонним скотчем 3М.

После сборки сразу замигал белый огонек.

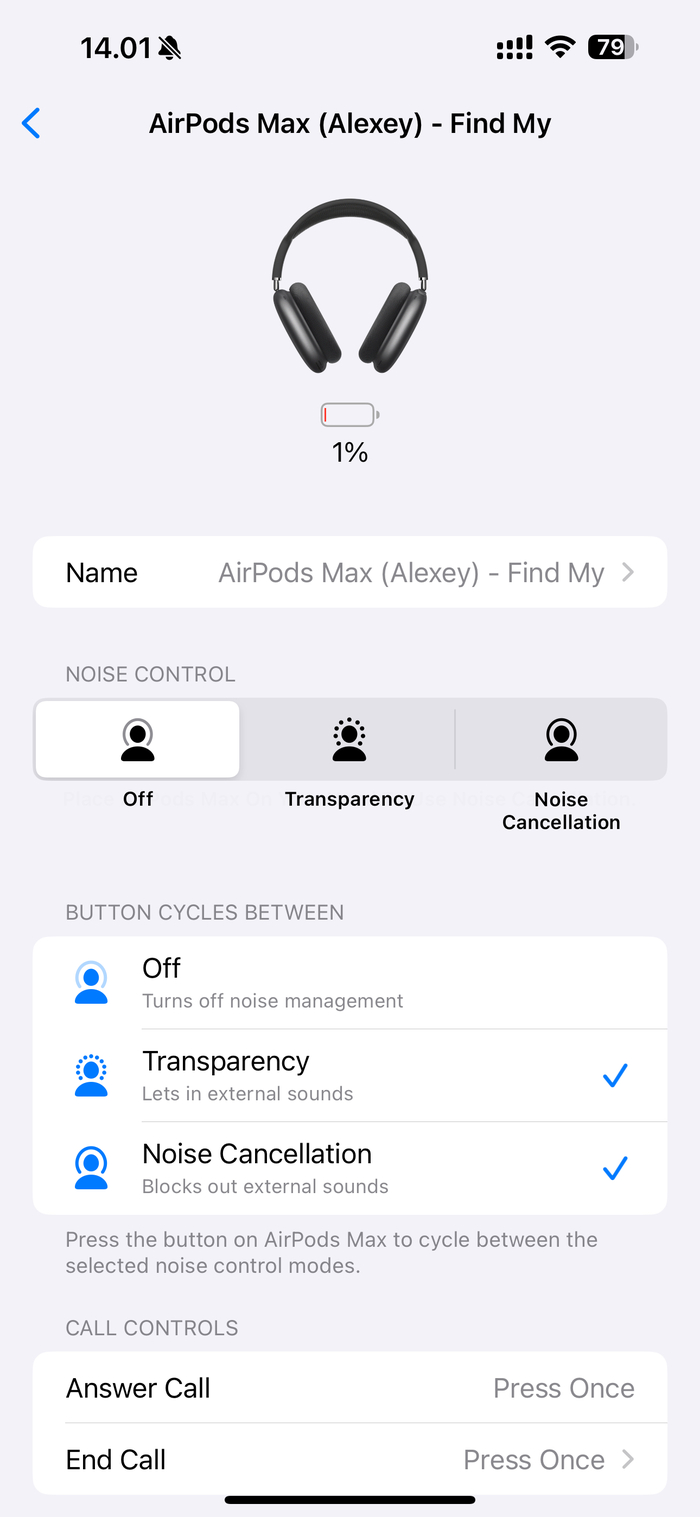

И устройство благополучно увиделось телефоном.

На этом данный ремонт завершен, всем спасибо кто до читал до конца, надеюсь что хоть немного разбавил унылые ремонты макбуков чем то новым.
До встречи в следующих постах.

Каждый раз мы общаемся с интересными личностями мира Digital. Наш герой удивил своим офисом и некоторыми вещами на его чудо-полке.

Антон Кравченко — основатель дизайн-студии Crauch. Студия работает с 2020 года, специализируется на продуктовом дизайне и работает с разными корпорациями и средним бизнесом: Positive Technologies, Яндекс Алиса, ВКонтакте, Самолет, Кубань Кредит, SYNERGETIC, Спорт-Марафон и другие.

Давай перейдем к твоему рабочему месту. Расскажи о нем.

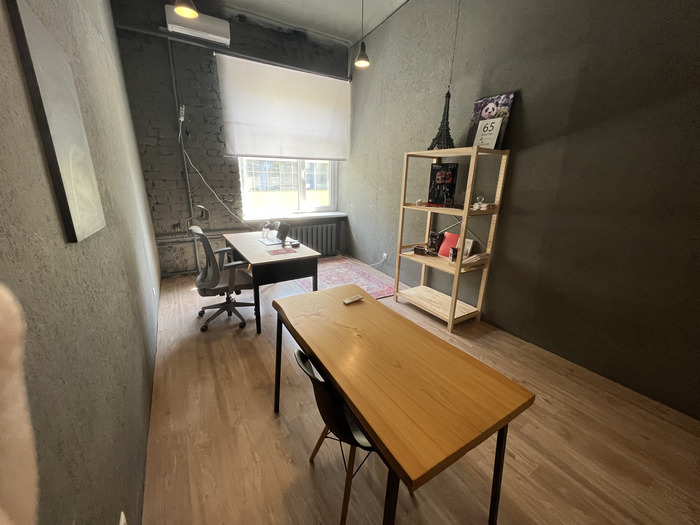

Хочу рассказать предысторию офиса. Я тут сижу один, раньше со мной сидела аккаунт-менеджер, но она перешла на удаленку. Я понял, что не могу работать дома, потому что работать, когда есть ребенок, довольно сложновато. Нашел его на авито, мне понравился интерьер. Потолки здесь под 4-5 метров, кирпичная стенка. Здесь было 2 стола с микроволновкой, остальное завез из дома: стол, стеллаж, побрякушки, рабочий стол.
