Почти месяц назад поступил от соседей на ремонт планшет мистер "неизвестность" под названием DEXP Ursus NS310.

Планшет на базе процессора Intel, на просторах интернет информации о данной модели ноль.

Продажи ноль, чтобы купить донора - ничего не выйдет.

Было решено диагностировать и пытаться починить.

Схем найдено не было, все делал на ощупь и по аналогии с планшетами Prestigio - у них на мое счастье такие же контроллеры питания как у Dexp, но обо всем по порядку.

Вскрыл аппарат, увидел оторванный плюсовой провод батареи - кто то здесь был, подумал Штирлиц!

Пользуясь мультиметром замерил напряжение на АКБ - 2.89 вольт...так...очень интересно.

Припаял проводок, на кнопку включения не реагирует.

Подсоединил зарядное устройство - не реагирует.

Замерил напряжение на USB разъеме - 5.2 вольта.

Замерил напряжение на АКБ - 3.45...3.51...3.61 вольты и фсе...дальше ни в какую.

Взял да и подключи напрямую от USB зарядника + и - на клеммы акб.

После подключения стала греться микросхема посередине платы...

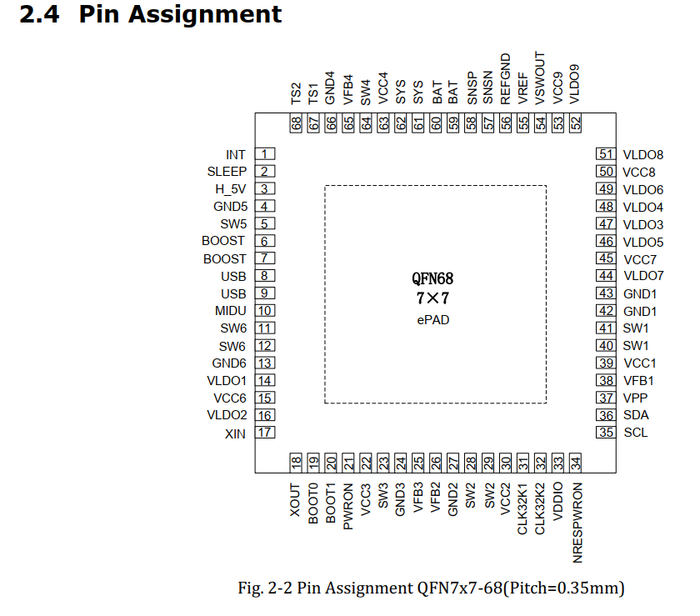

Маркировка RK818-2 микроконтроллер питания, нашел даташит и несколько видео на ютубе, с заменой таких микросхем в планшетах Prestigio.

Отпаял клеммы АКБ и замерил сопротивление - КЗ.

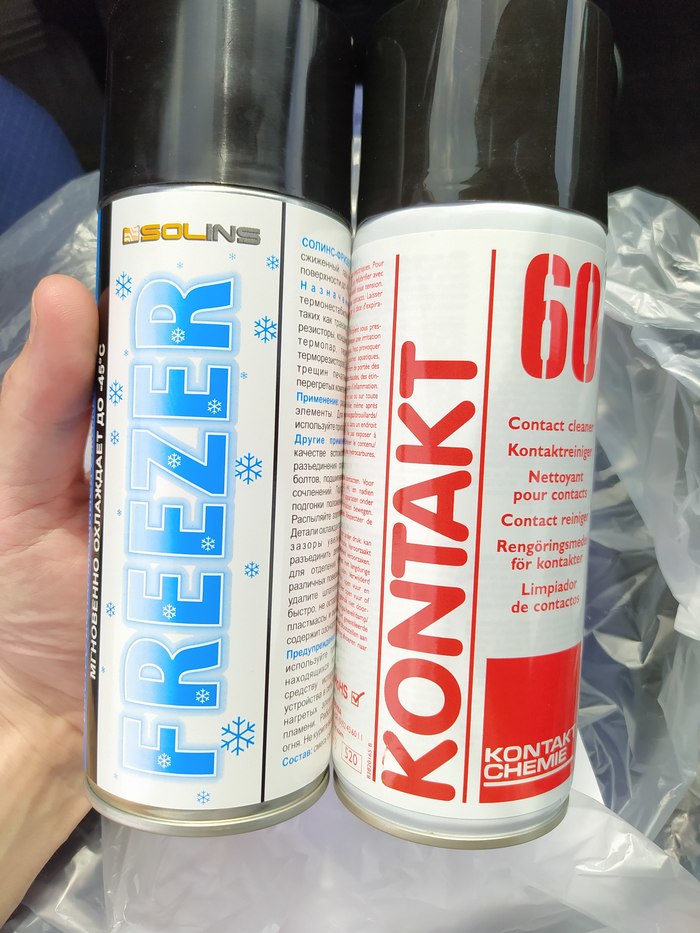

Прошелся по плате freezer'ом, убедившись, что виновница RK818-2

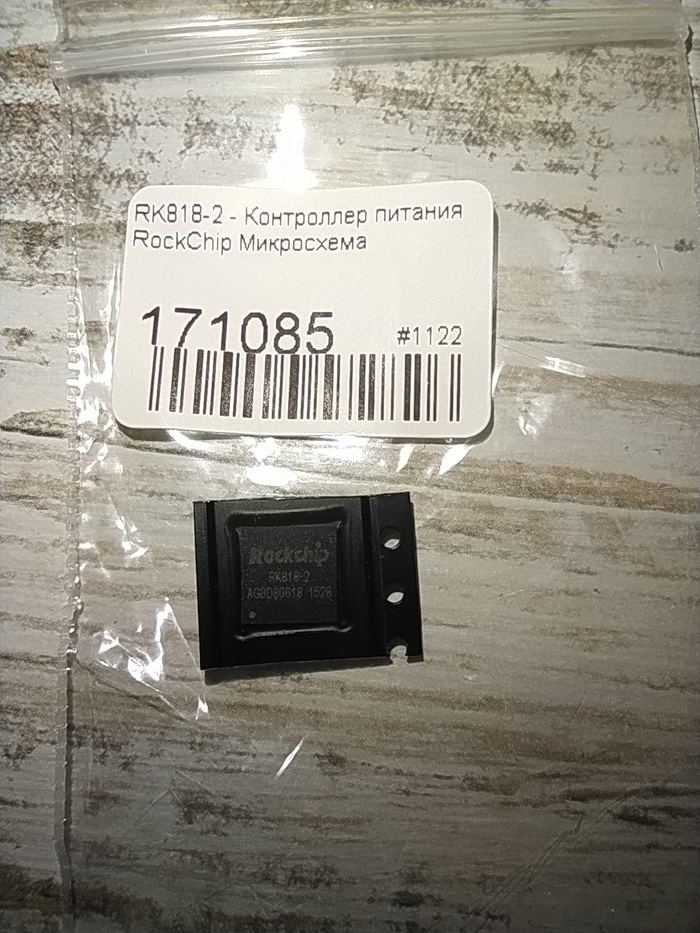

Пошел покупать.

После, стал менять микроконтроллер с помощью фена.

Прошелся по периметру микросхемы флюсом и выставил на фене температуру 350 градусов, предварительно откалибровав ее термопарой, в итоге реальная температура была около 280 грудусов.

Дую, дую, а микросхема и не собирается даже двигаться.

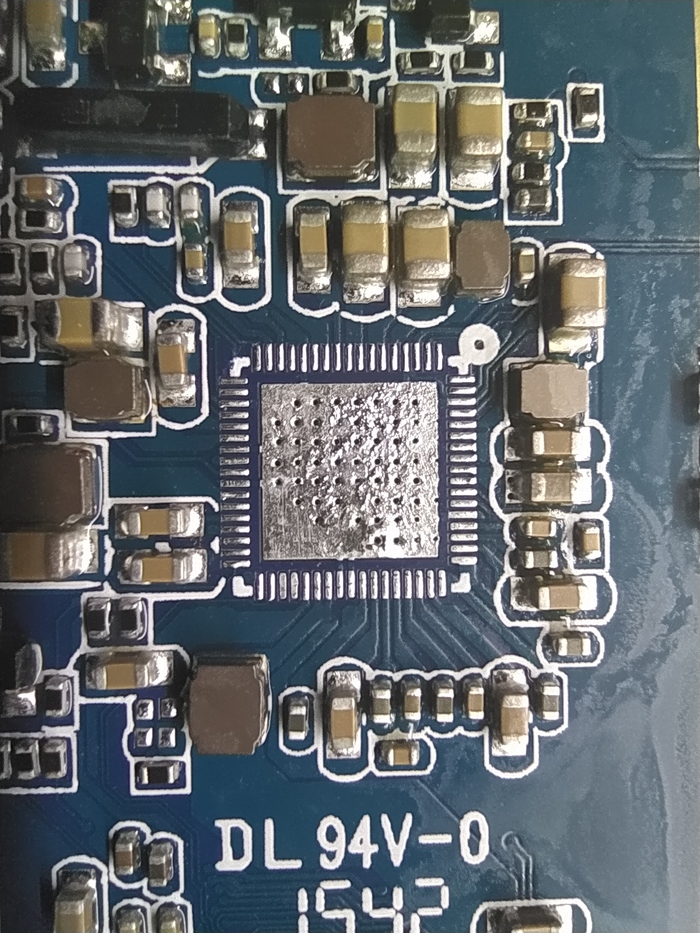

Повышаю температуру, дошел до 400 градусов на табло фена...и о чудо, микроконтроллер питания отвалился, в смысле отпаялся, оголив пятаки с оловом.

Замерил омы между + и - Казя-Бозя ушла.

Новый МК обработал флюсом, залудил ножки и центральную базу паяльником и стал впаивать с помощью фена обратно.

Через 30 минут мучений, контроллер питания был впаян...и...взяв лупу я увидел, что микросхема не прижата к плате.

Снова завел фен и отпаяв RK818-2, обработав дорожки, посадил микросхему на место, выравнял по меткам.

После прошелся по четырем сторонам паяльным жалом на температуре около 280 градусов, чтобы исключить замыкания.

Измерил омы между + и - все отлично!

Собрал планшет в корпусе...и...ничего не произошло.

Планшет не включился, напряжения на плате присутствуют напряжения 3.6 вольт, заряда нет.

На кнопке включения почему то 4.6 вольт...совсем не понятно.

Уже было расстроился...подумал перегрел RK818-2 своими экспериментами, и перестановками несколько раз.

Хотел было выкинуть планшет в ведро, но решил еще раз попробовать поэкспериментировать.

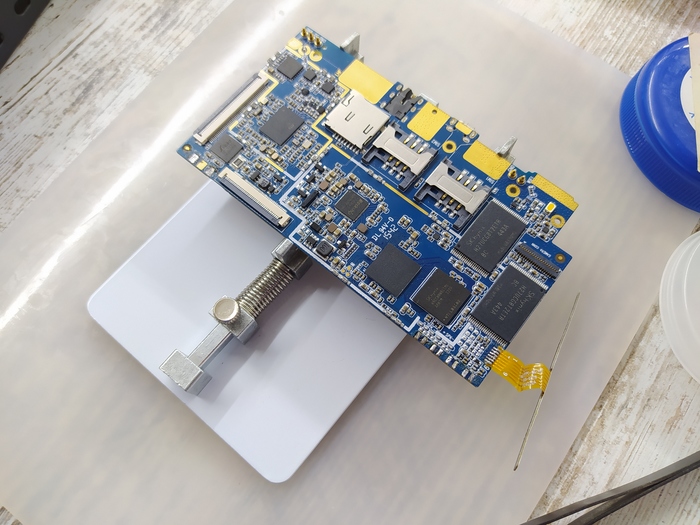

Собрал плату в корпусе, подпаял все динамики и микрофоны, подключил шлейфы тача и дисплея, подпаял АКБ и зажал кнопку включения на 5 секунд...ничего. Зажал на 10 секунд...ничего.

Зажал на 15 секунд и внезапно почувствовать вибрацию корпуса, сработала вибра, а на дисплее стало красоваться логотип DEXP - мать его!

Планшет стартовал целую вечность - ну а что вы хотите, импортозамещение(по неподтвержденным данным, планшеты Dexp российская разработка).

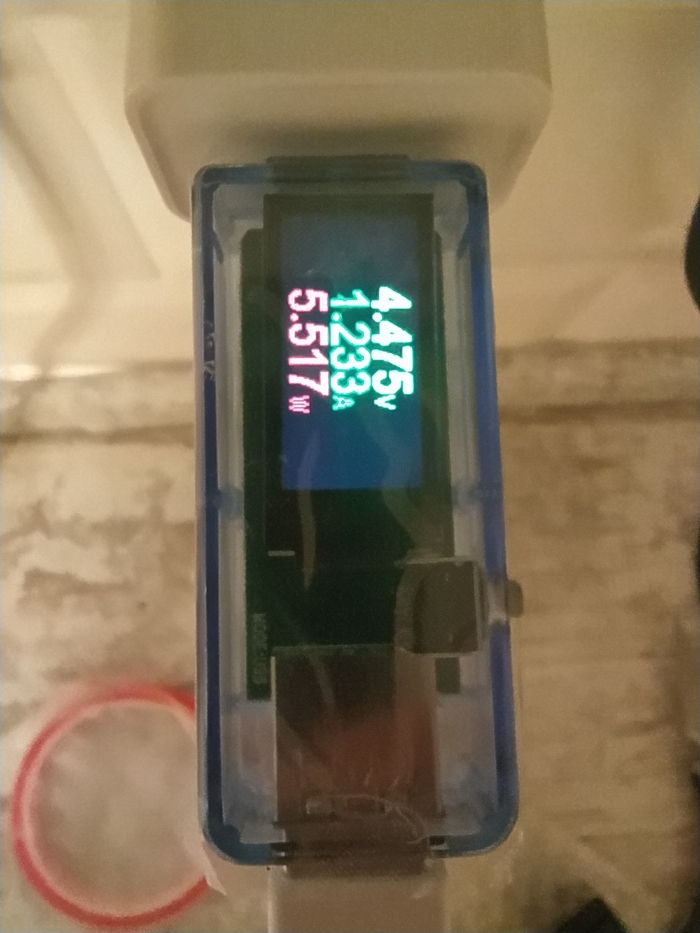

После загрузки андроида, подключил в разрыв ЗУ и планшета USB тестер и стал радостно наблюдать ток зарядки 1.2 А.

За час батарея с 13 % набрала 44 %.

Микроконтроллер греется слабо, и то периодами, процессор интел нагревается сильнее.

Ремонт окончен - планшет возвращается к хозяину.

Коллеги, столкнулся в дефектом - не включается планшет DEXP Ursus NS310.

Потребления на зарядном устройстве нет, при заряде от штатного ЗУ.

После вскрытия планшета обнаружил оборванным плюсовой провод к АКБ.

Замерил напряжение на батарейке - 3.45 вольта.

Припаял оторванный провод, перед этим проверил нет ли КЗ между + и - на плате, все отлично.

Подключил ЗУ через штатный кабель к USB-разъему, замерил напряжение на плате где АКБ припаян - 3.59,3.6,3.61 вольт и все, больше не повышается, хотя уже около часа на зарядке.

Подозрения на SMD Lithium Battery Protection - шестиногая микруха, справа от разъема экрана.

Хотя пока писал текст увидел шестиногую еще и над разъемом дисплея(у нее маркировка B218C)

Правда маркировка на ней 5MGA и по поиску не могу найти такой.

Есть SOT23-6 или 8205.

Может кто поделиться схемой, или укажет на похожее устройство.

P.S. АКБ заряжать отдельно пока не пробовал, чтобы как говориться "толкнуть" его .

До поломки планшет почти всегда заряжали от авто зарядки.
