Ребят, не знаю, стоит ли выкладывать такие банальные ремонты, так если только для тех, кто хочет что-то попробовать сам, поэтому постарался сделать наиболее информативно.
Если есть желание то вступайте в наше сообщество по ремонту http://pikabu.ru/community/Remont
Ну поехали ))) Принесли мне в ремонт вот такой замечательный телефон, по сердечку понятно, что ходила с ним девушка (привет лиге Детективов ;-))

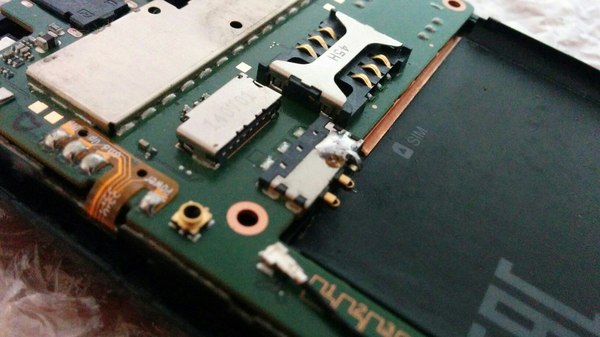

Проблемы следующие, сломан коннектор батареи, не идет заряд ( еще до того, как сломался), ну и разбит тачскрин. Коннектор я восстановил, не заменой, так как не смог найти похожий у себя в коробочке ))), но сделал отвалившийся штырек, из того же материала, что и два соседних, поэтому он получил не плохую эластичность, и отгибается обратно после вынимания батареи. Благо, сломан штырек минуса, поэтому можно было подпаяться на корпус. Для подпайки использовал ортофосфорную кислоту, благодаря которой припой ложиться на любое железо ). После этого установил аккумулятор, и понял, что заряд действительно не идет, пропаял гнездо зарядки и на коннекторе батареи появились заветные 4.2 вольта. Но вот тут появился еще один нюанс, батарея все равно не брала заряд. Я подключил ее к лабораторному блоку питания, на те же 4.2 вольта, но все равно, потребление нулевое. Решил немного понизить напряжение и о чудо ))) Контроллер ожил и начал потреблять заряд, когда батарея зарядилась до 3.5 вольта, я вставил ее в телефон и на экране высветился значок батарейки ))) На этом проблемы с зарядом закончились
Ну ладно, что то я забежал вперед, теперь же начну с самого начала, а именно с разборки.

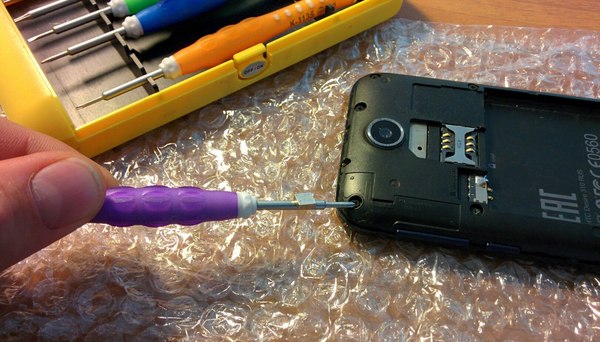

Для начала нам нужно открутить все винтики по периметру телефона, делаю я это с помощью крестовой отвертки и прилепленного к ней неодимового магнитика из DVD привода, так гораздо удобнее болтики не западают, и не приходится их вытряхивать/выковыривать из гнезд.

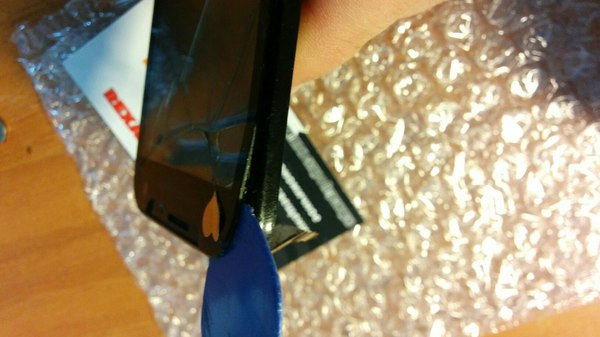

После разборки берем медиатор, и поддеваем нижнюю часть корпуса, проводя медиатором вдоль линии ее соединения с верхней частью. Прмерно вот так:

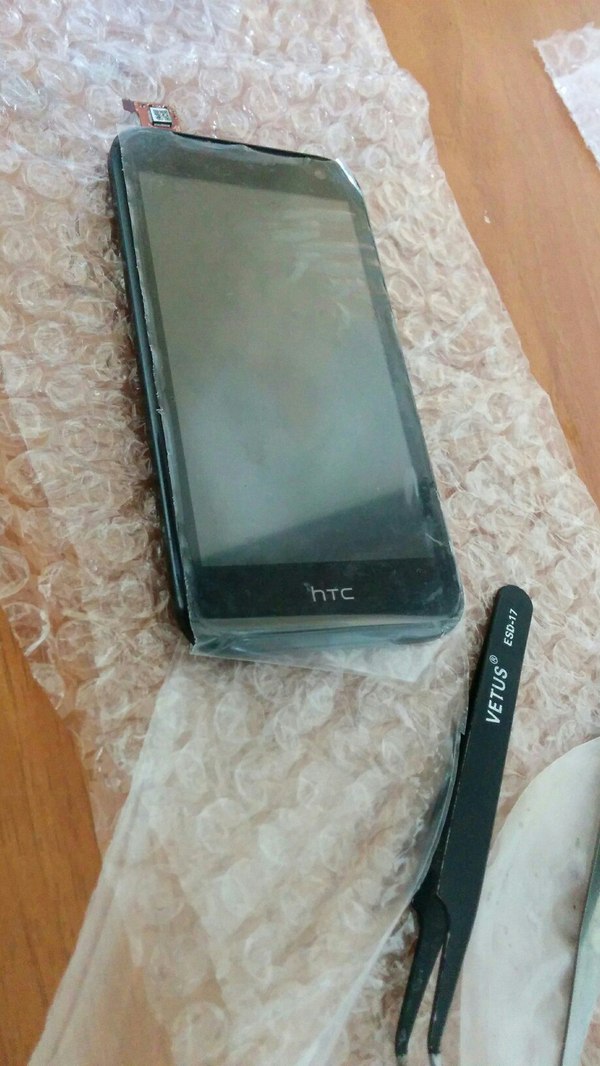

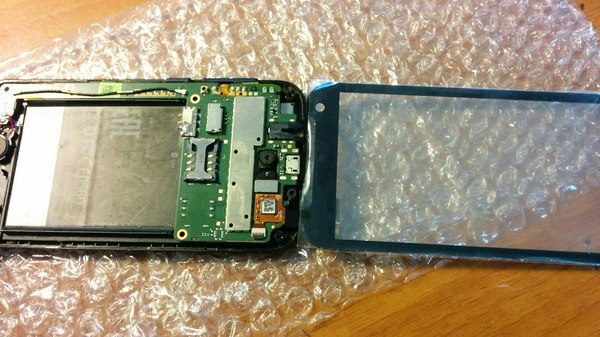

После разбора телефона нам нужно подсоединить новый тач вместо старого, и проверить его работоспособность.

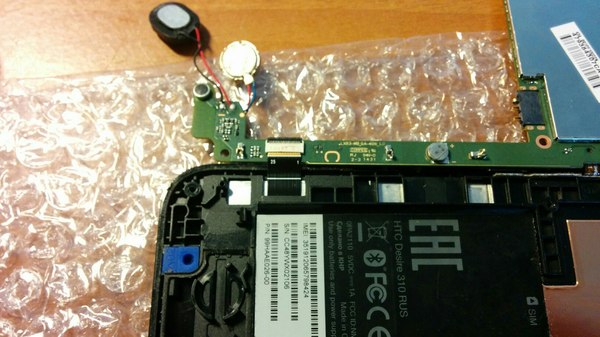

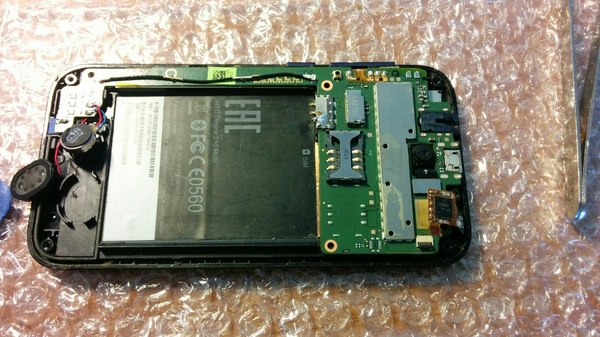

Далее откидываем материнскую плату, чтобы она не мешала съему тачскрина. Не забываем отсоединить динамики и кнопки, которые прилеплены к корпусу. Так же обращаем внимание на шлейфы, чтобы не оторвать их.

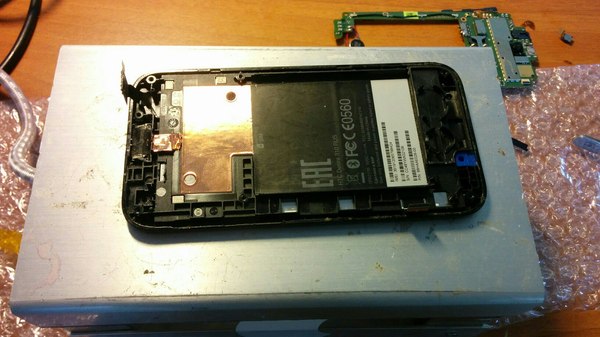

Теперь, нужно разогреть тачскрин, для того чтобы клей ослаб и его можно было легко отсоединить от корпуса. Делаю я это на самодельном сепараторе о котором можете почитать в моем посте http://pikabu.ru/story/separator_dlya_tachskrinov_telefonov_... , можно делать это и феном, но мне удобнее на сепараторе.

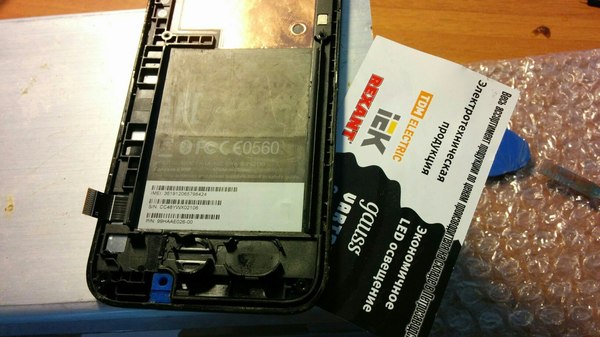

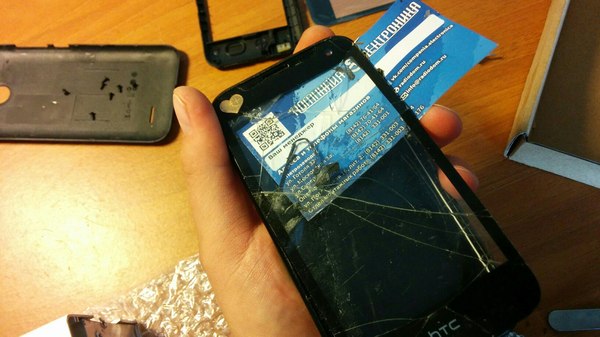

После разогрева сепаратором, опять же поддеваем тачскрин медиатором, чтобы немного отсоединить его от корпуса, и подпихиваем картонную визитку, чтобы не повредить матрицу, и уже визиткой отсоединяем тачскрин до конца. Удобно тем, что в отличии от пластиковой карты, картон не теряет свои свойства при нагреве, и не начинает растягиваться и мнутся.

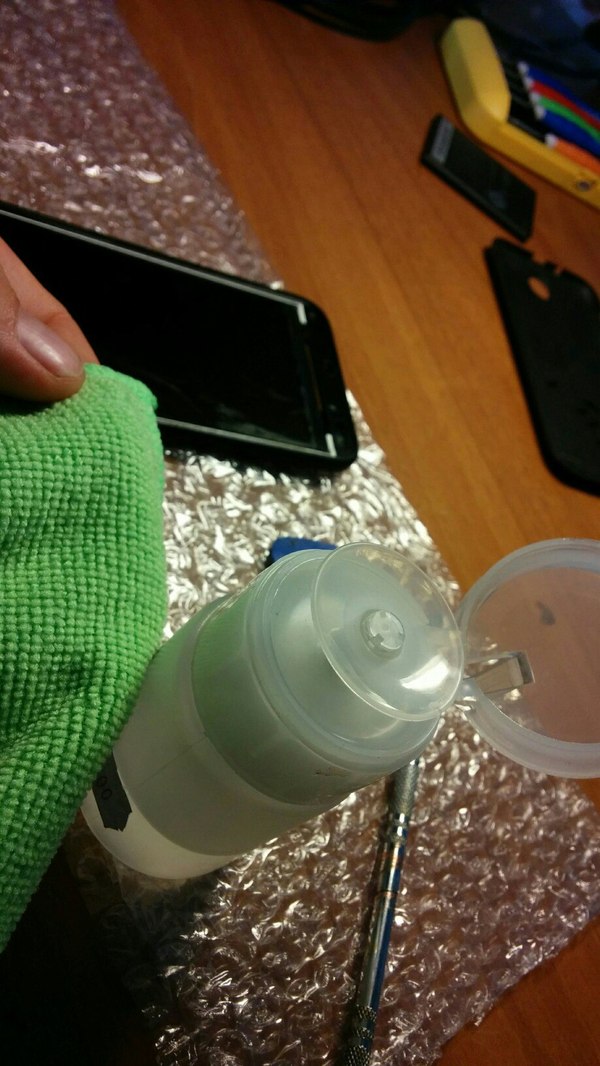

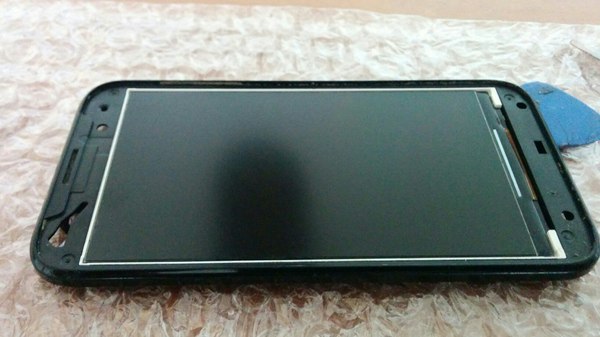

После снятия, нужно почистить матрицу от остатков клея и прочей пыли попавшей на нее в процессе съема. Делаю я это с помощью изопропилового спирта, и микрофибровой безворсовой тряпочки. Бутылочка же из которой беру изопропанол, позаимствована у своей девушки, очень удобно берешь тряпочку и нажимаешь ей на бутылочку, она сама намачивает тряпочку, и все это одной рукой (повышаем КПД так сказать)
Теперь нам следует выбрать на что мы будем приклеивать.

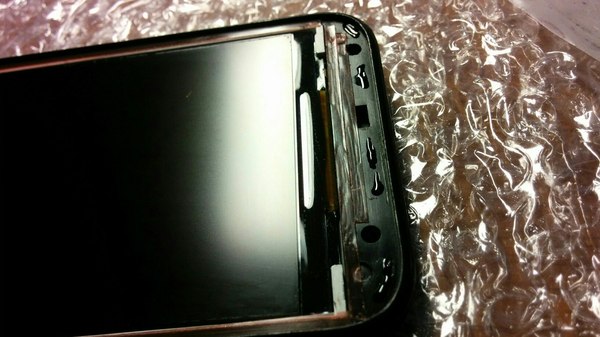

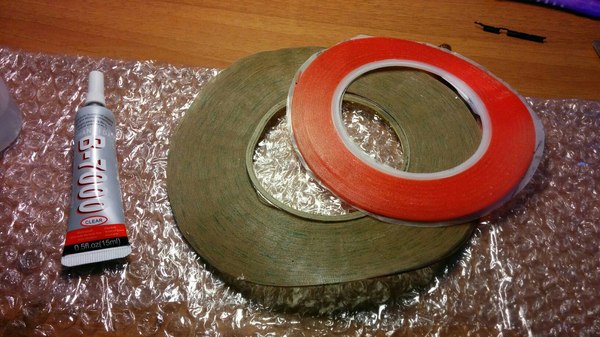

Скотчи двусторонние, и клей B7000, он конечно шикарен, но сохнет 12 часов, поэтому я там где удобно клею скотч, в остальных местах проливаю клеем, при таком раскладе точно не отвалится.
Никогда не ленитесь, и если даже немного скотч попал на отверстие в корпусе подточите его ножиком, чтобы он не выпирал, так как даже такой маленький косячок может привести к тому, что перестанет работать датчик приближения, и при разговоре, до тех пор пока собеседник не повесит трубку, вы не сможете включить экран ( обычно это происходит, когда вы относите телефон от уха). А представьте если вы вдвоем обращаетесь по телефонам с таким дефектом?? Страшно стало??? ;-))))

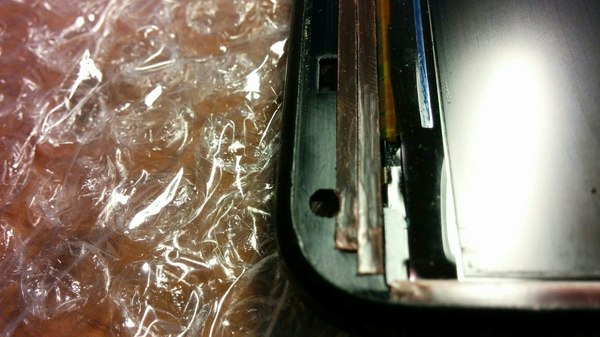

И вот тут, кто-нибудь должен написать: - Чувак, что ты там наделал, скотч же выше клея получится и т.д Тачскрин к нему даже не прикоснется. А вот нихрена, прошу заметить, как я наношу клей - капельками, они получаются выше клея, И уж поверьте мне, если человек разбивает тачскрин, и приносит его ко мне ремонтить снова, я ругаю себя, говорю - Игорь, ленись, не лей этот клей, так как очень проблемно его оторвать потом ) Но все равно его наливаю, перфекционизм, мать его! И самое главное, это даже если со временем начнет лагать телефон, фальшивить тачскрин, пользователь не скажет, что мастер дерьмо, а подумает, что хренов китаец прислал ему хрень, а вот если отвалится тачскрин, то косяк явно за мастером.

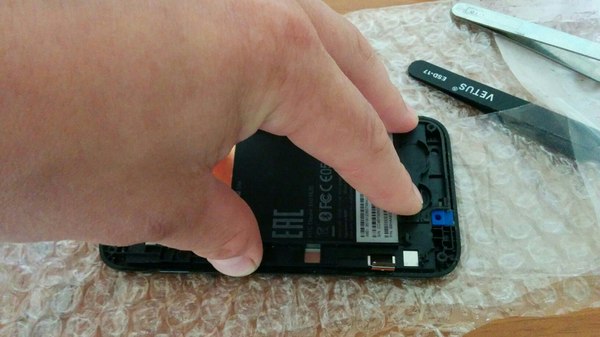

Теперь отрываем вторую пленку со скотча, и приклеиваем тачскрин к корпусу, почле чего переворачиваем телефон экраном вниз, и придавливаем его, но убедитесь, что под телефоном лежит что-нибудь мягкое типа ткани, либо пупырчатой пленки

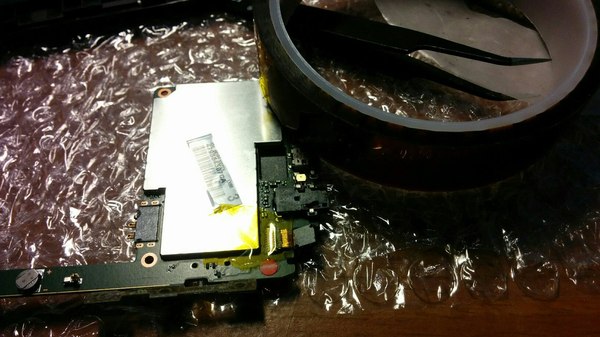

После этого собираем телефон, все шлейфы закрепляем каптоновым скотчем, во избежания их выпадания, и дополнительно изоляции

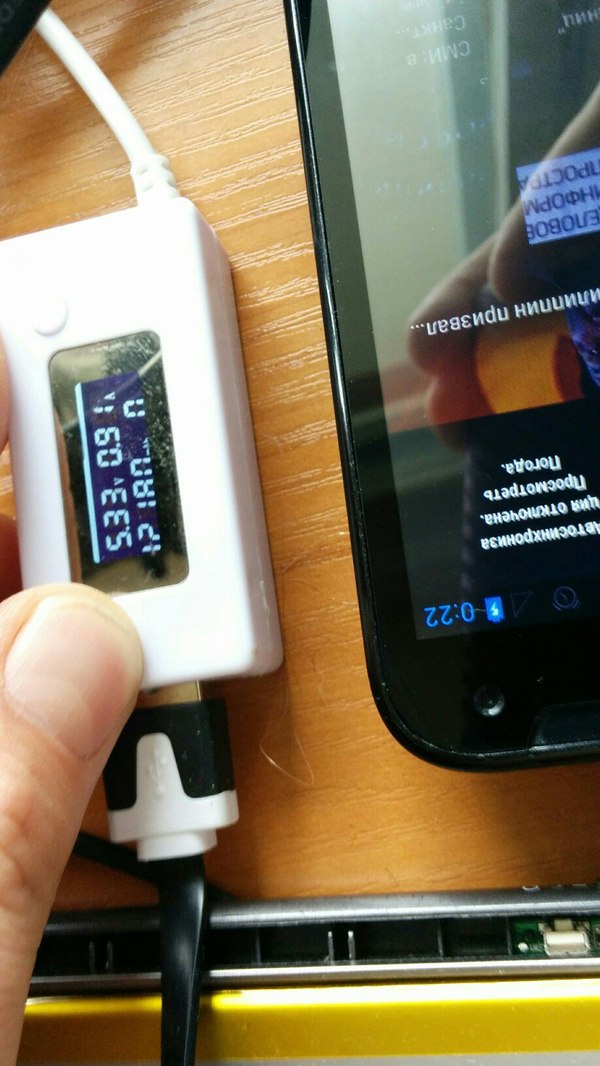

Ну и наконец-то, подключаем к зарядке и смотрим на потребление и на экран телефона. Все гуд. Ну собственно ремонту конец, а кто слушал/читал - Молодец! ) Всем лучи добра и позитива!
