Доброго времени суток, Пикабу. Вот одно из моих радио-увлечений. Приём информации с погодных спутников NOAA и METEOR M2. Оборудование: Китайский SDR-приёмник, антенна "перекрёстный диполь 137 МГц". Место приёма - г. Красноярск.
Метеор М2. Пролёт над городом почти в зените 88 град. Справа озеро "Байкал". Снизу озеро "Зайсан". Чуть выше видно Телецкое озеро и горный Алтай.

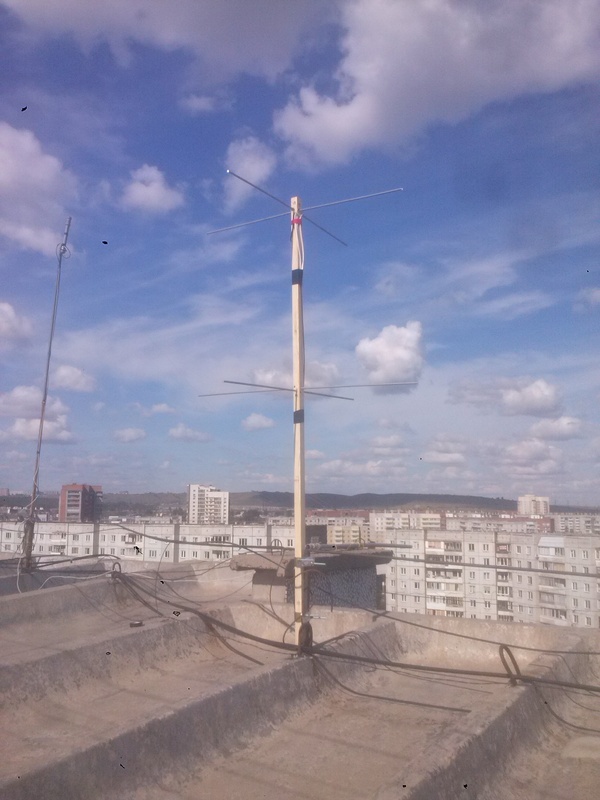

Антенна "перекрёстный диполь 137 МГц" с рефлектором. Слева видно антенну "MiniWhip" для низкочастотного диапазона 0-30 МГц.

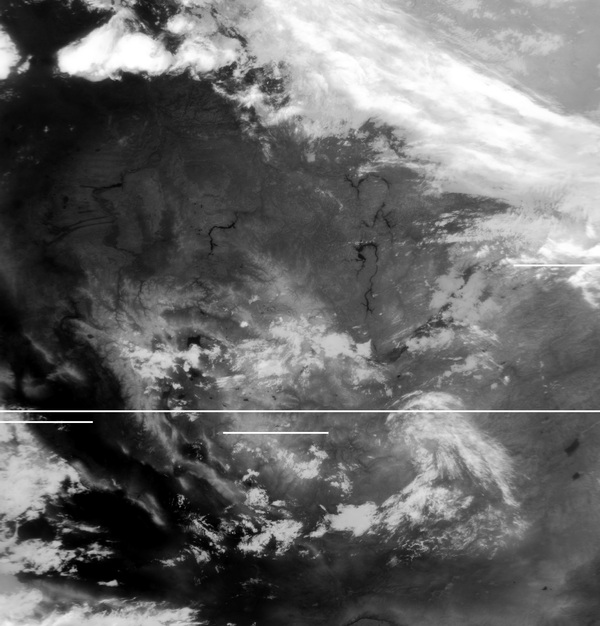

Снимок "Метеора" 25.08.16, ИК диапазон (вечерний пролёт). Слева-направо: Новосибирское вдхр. Красноярское море, Богучанское, Усть-Илимское, Братское вдхр. Озеро Байкал частично закрыто облаками.

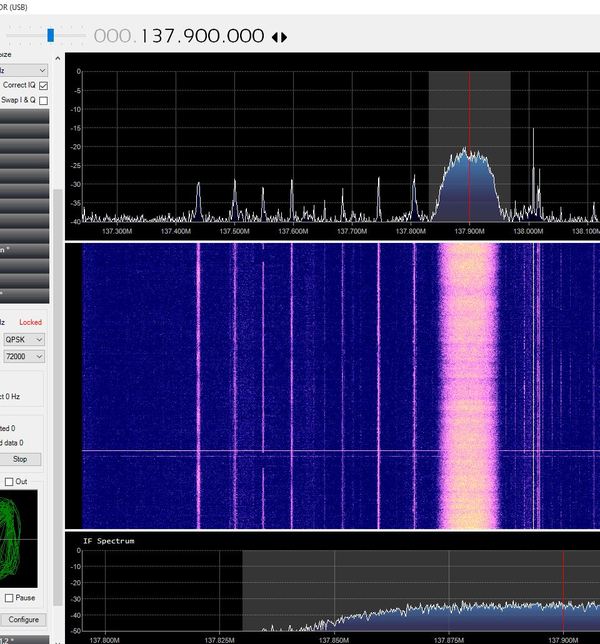

Скриншот с проги SDRSharp. Сигнал спутника Meteor M2 (цифра LRPT - Low Resolution Picture Transmission). Разрешение 1км на пиксель.

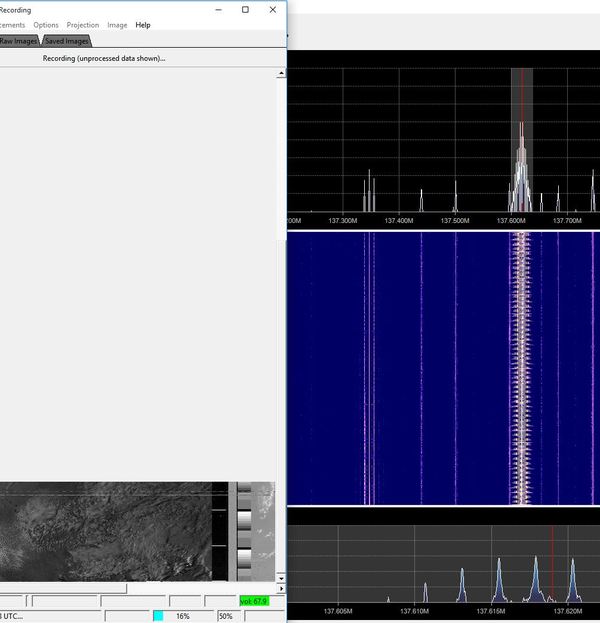

Аналоговый сигнал со спутника NOAA и приём изображения в реальном времени.

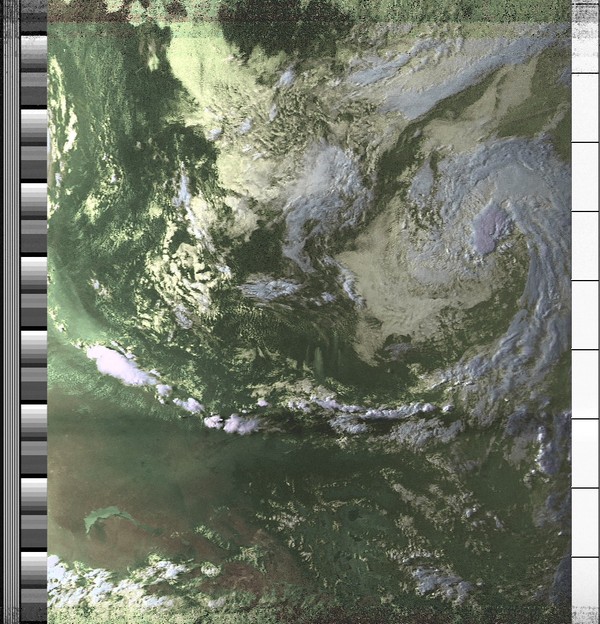

Пример принятого изображения с NOAA, пролёт над Казахстаном. Озеро Балхаш и Аральское море.

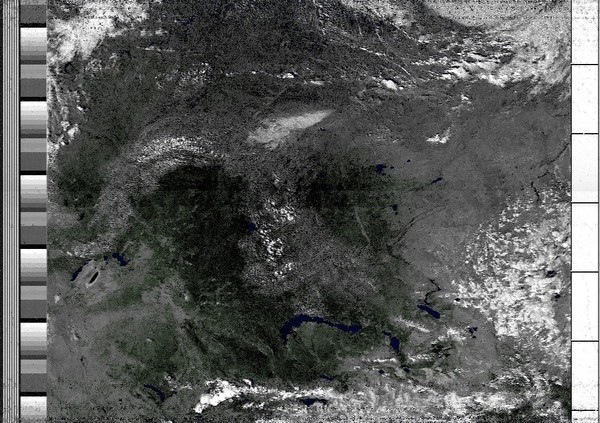

Озеро Балхаш слева внизу. То же с NOAA.

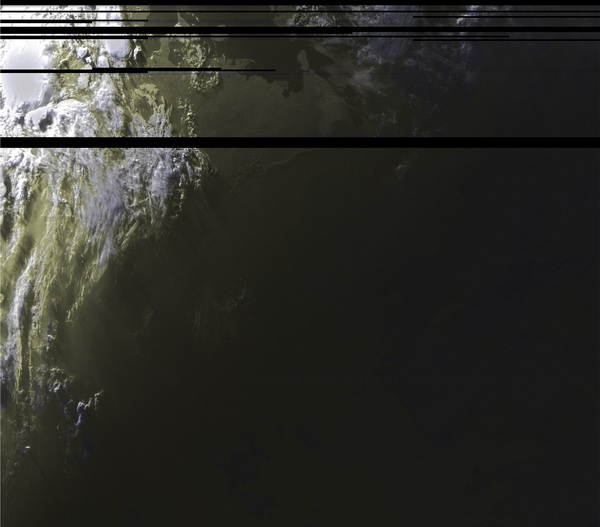

Вот такая красота бывает. Белое море, Чёшская губа, устье Печоры и "начало арх. Новая земля". Meteor M2. Видимый диапазон. Вечерний пролёт. Возвышение(Elevation) ок. 15 град. над г. Красноярск.
Всем спасибо за внимание.
