Я предупреждаю: это будет просто ахерительно длинный пост (ибо хочу передать весь полученный опыт), потому, кому тяжко - читайте с конца), там же будут конкретные цифры и выводы.
Началось всё года 4 назад, когда ввели карты "Стрелка" в Мос.области для оплаты транспорта, потом начали продавать очень лимитированно брелки с тем же функционалом.
Я растворил имеющуюся карту, что-то там слепил на том проводе, что был в карте, не прокатило - забил.
В 2017-18 годах имея киви-кошель и получив от них бесконтактную карту, решил пойти дальше и сделать кольцо для оплаты.
С этой мыслью я пошел в интернет.

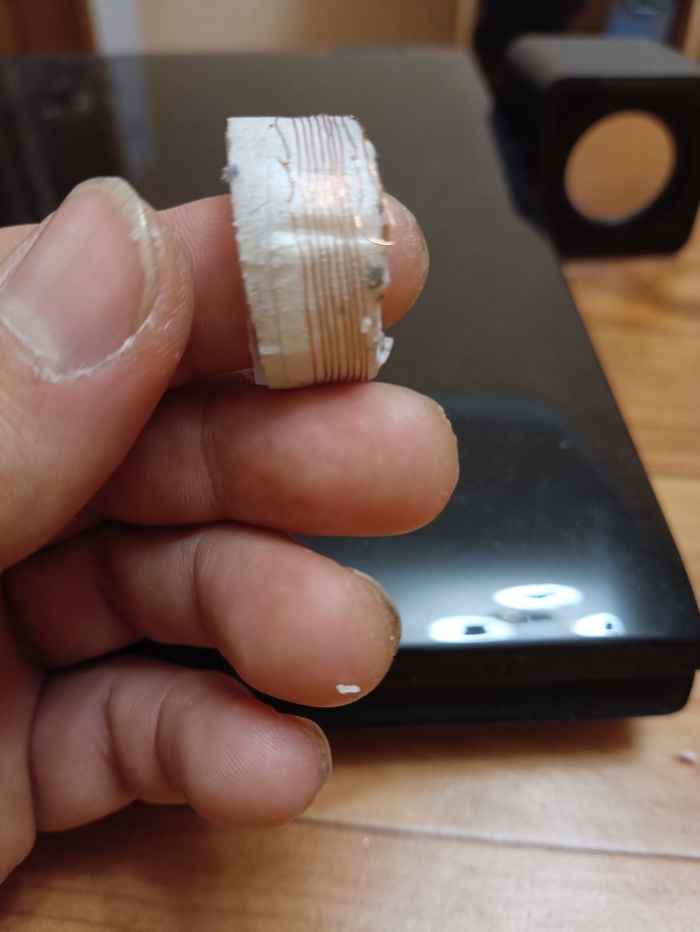

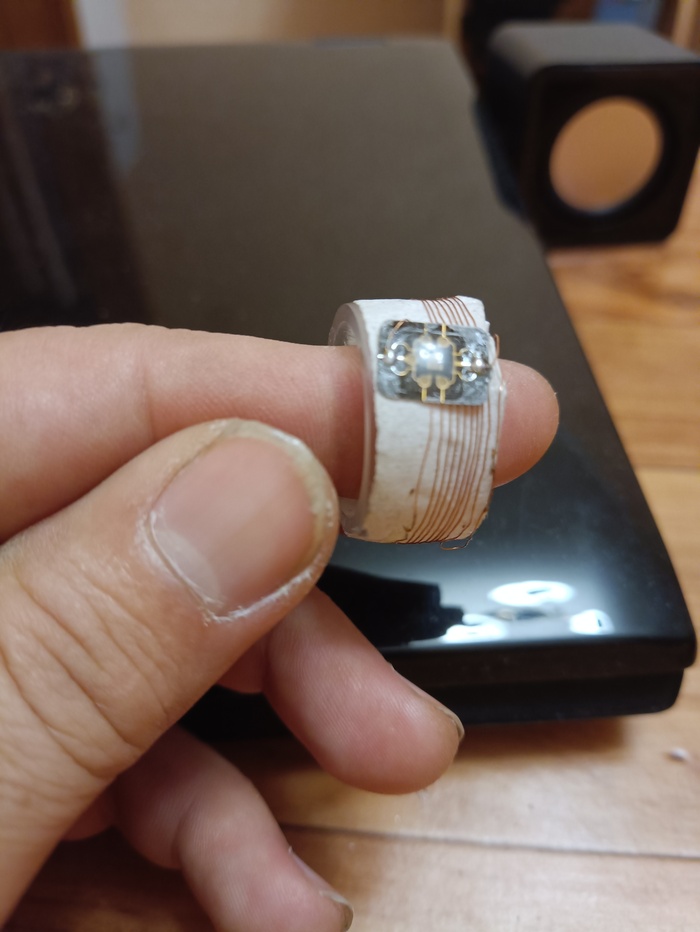

И нашел я там штук пять рукожопых поделок и пару нормальных постов собственно на пикабу.
А так же вскоре узнал,что аналогичные кольца уже поставили на производство банки альфа и совкомбанк.
Данными банками у меня желания пользоваться нет, да и...

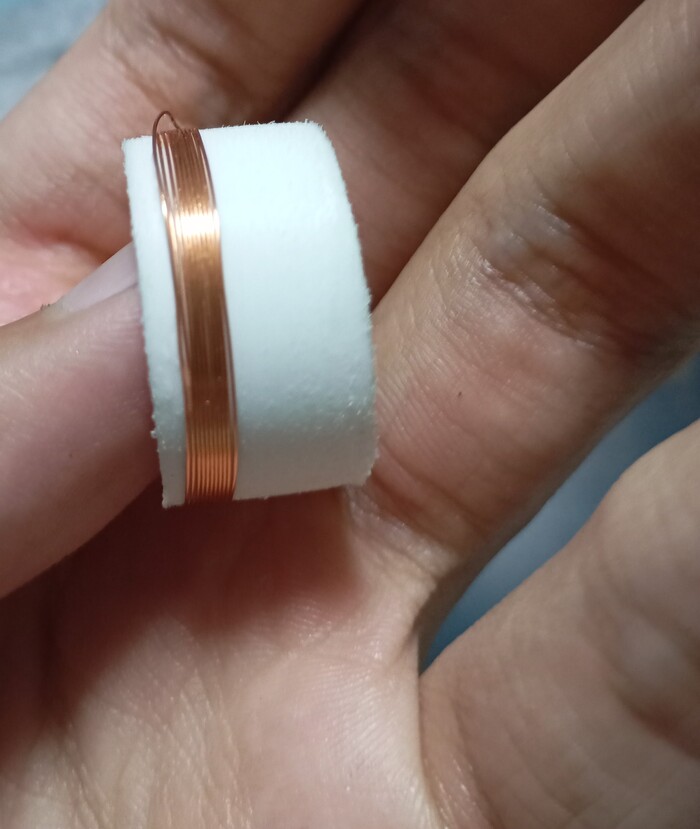

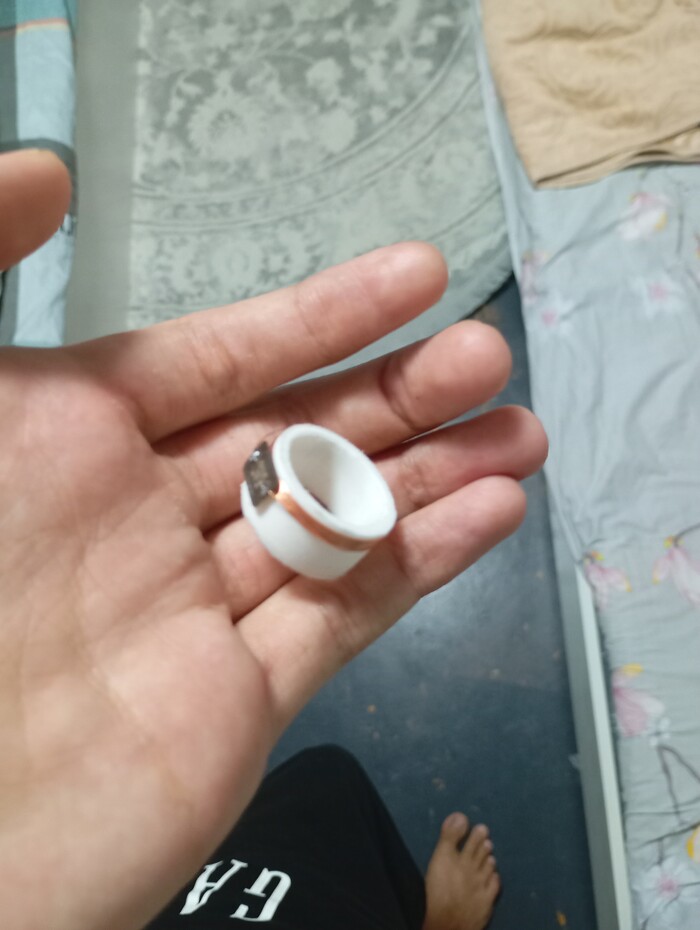

В обоих случаях был непримиримый для меня нюанс: кольцо нужно прикладывать согласно направлению магнитных волн в самой катушке, а она вокруг пальца.
Сама технология NFC расшифровывается как Near field communication - передачи данных малого радиуса действия.
А у нас как минимум отдаляет кольцо от передатчика банально фаланга пальца, вдобавок, гасят сигнал соседние пальцы (о чем было сказано авторами самоделок выше)
Так что было решено делать кольцо формата "перстень" с перпендикулярной катушкой.

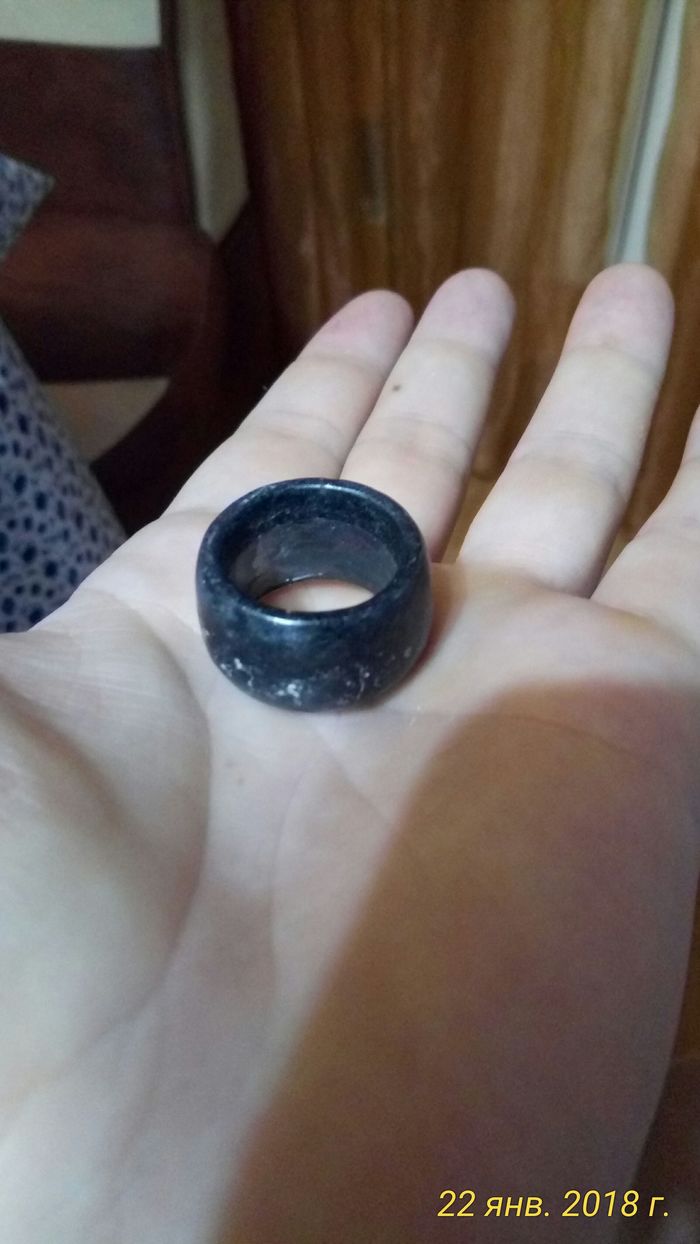

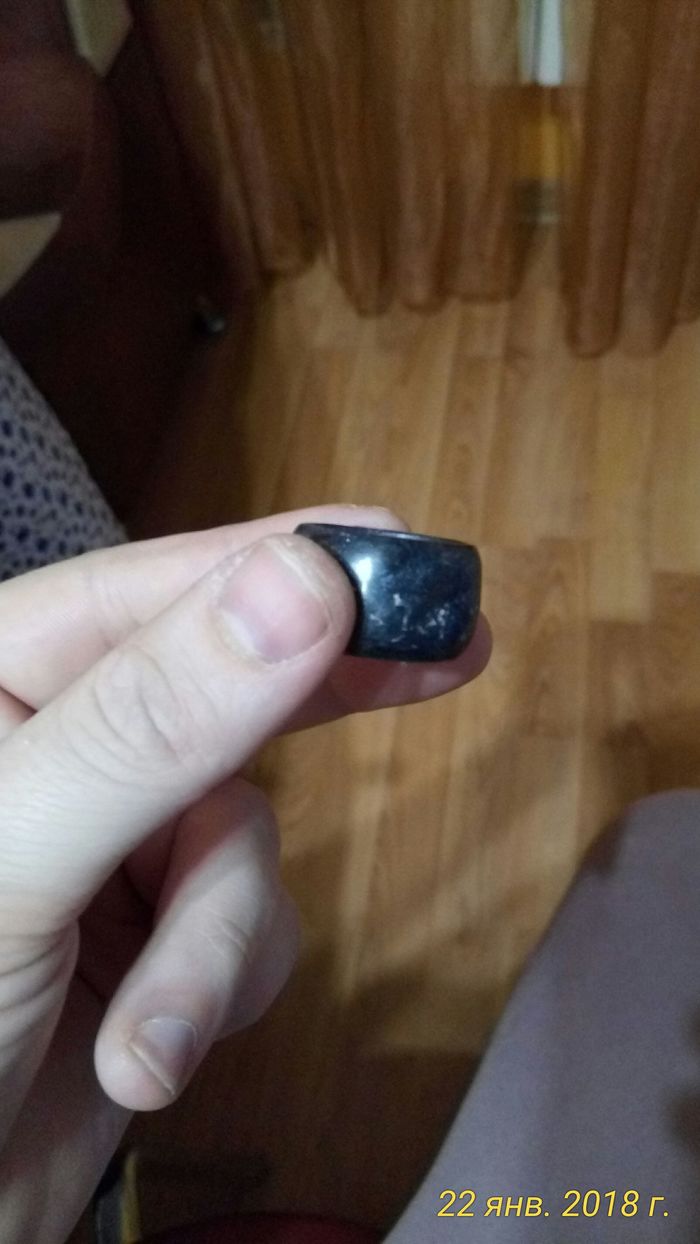

Не буду усугублять пост всеми моими прототипами (они собственно показали себя много хуже конечного), покажу лишь последний:
Проверялось всё на старой соньке иксперия М - то бишь дальность и стабильность срабатывания. Конкретно на этом аппарате стабильным расстоянием было 7-10мм.
С прототипом я пробегал с месяц, пока проводок не отвалился и не началась затяжная прокрастинация).
В голове селились идеи о внедрении так же и светодиода, "для понта" конечно, ибо достаточно эпично бы выглядело его свечение без видимого источника питания в момент оплаты.
И таковую энергию конечно мог предоставить терминал - который посылает электромагнитные волны на катушку, создавая в ней ток и запитывая им чип карты, и с неё же, в качестве антенны, он считывает информацию.

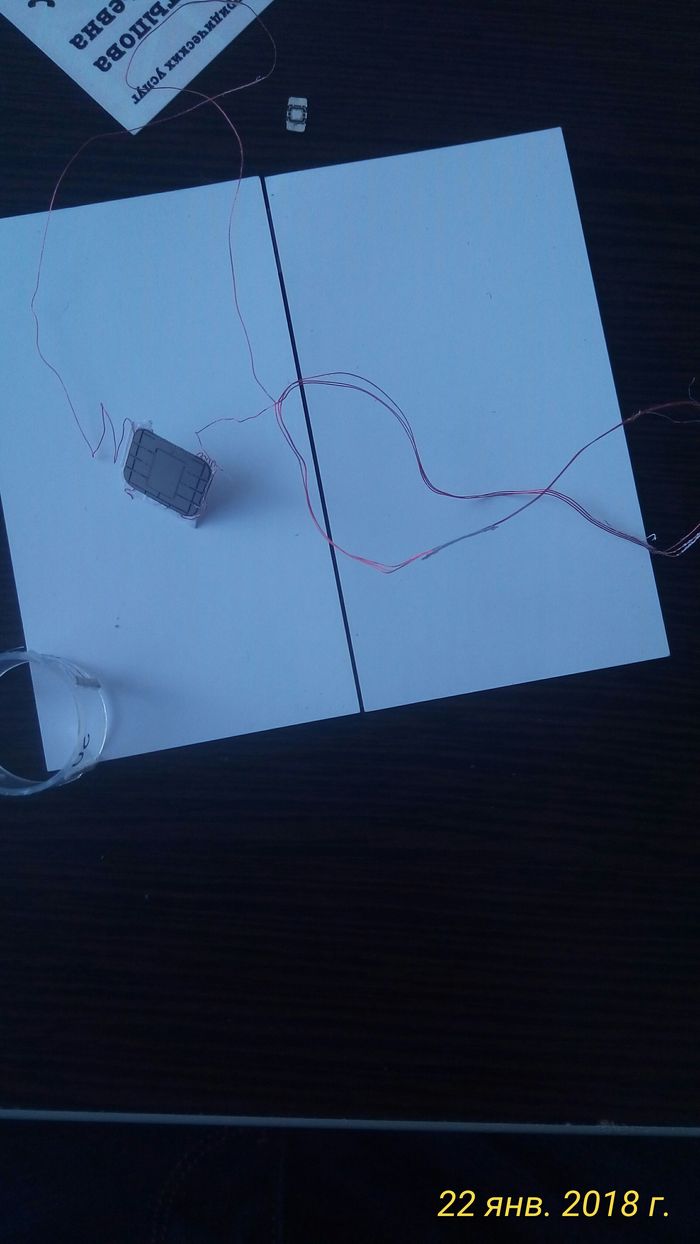

И таковой вариант был сделан, с подбором катушек и тестами их союза.
И даже на смартфоне всё адекватно работало, метка считывалась, светодиод горел, я радовался.
Радовался я преждевременно.

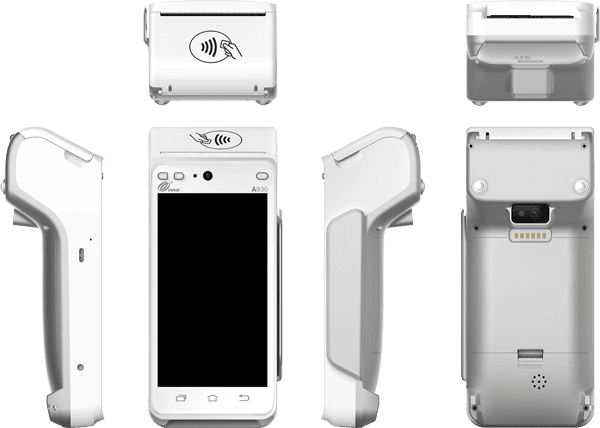

Итоговые проверки на платежном терминале показали полную неработоспособность такого союза, светодиод моргал, карта не читалась.
Перекусив кольцо по проводам питания светодиода - всё сразу оплатилось.
Выводы сделаны, обойдешься без понтовой цветомузыки.
А теперь к сути:

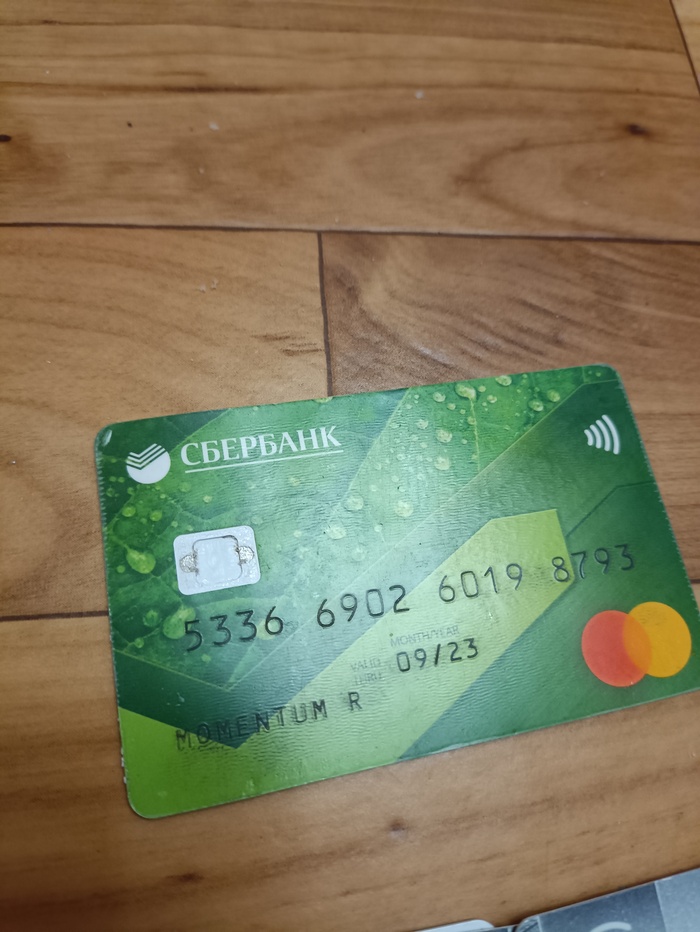

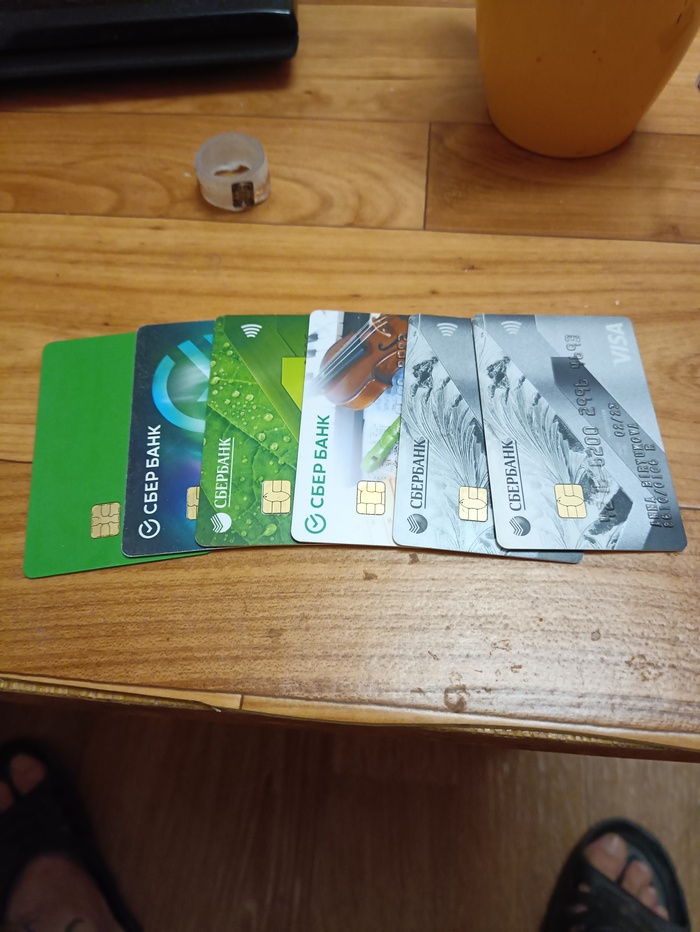

По классике воспользуемся ацетоном, чтоб достать чип. Я вырезал непосредственно часть с чипом, дабы и сохранить данные карты, и меньше ацетона использовать в рюмке.
Припаиваться нам надо будет к боковым ушкам, пока откладываем чип в сторону.
Опытным путем было получено, что лучше всего подходит лакированный одножил примерно 0,25мм диаметром (или больше, но тогда и высота катушки будет больше) в 40 +/- сантиметров длинной с учетом ножек. Провод снят с трансформатора от какого-то зарядника, длина - получена опытным путем, больше/меньше - ухудшение дальности срабатывания.

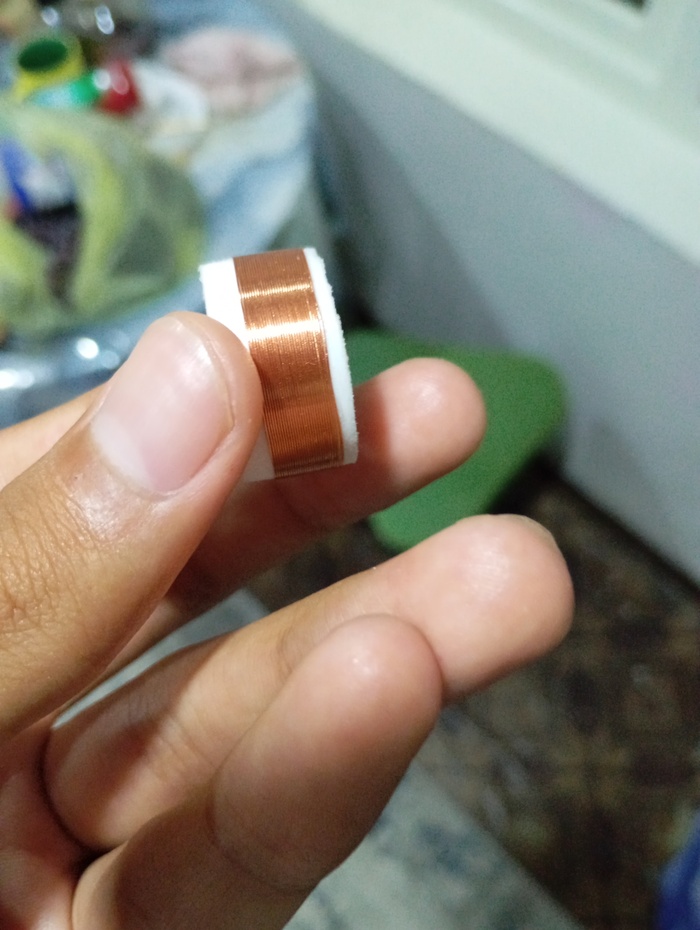

Лучше всего показала себя двухслойная катушка на оправу в 9мм, она же какая-то ручка, на которую был наклеен скотч клейкой стороной наверх для легкого снятия с оправы.
Трехслойная с теми же характеристиками работает хуже.

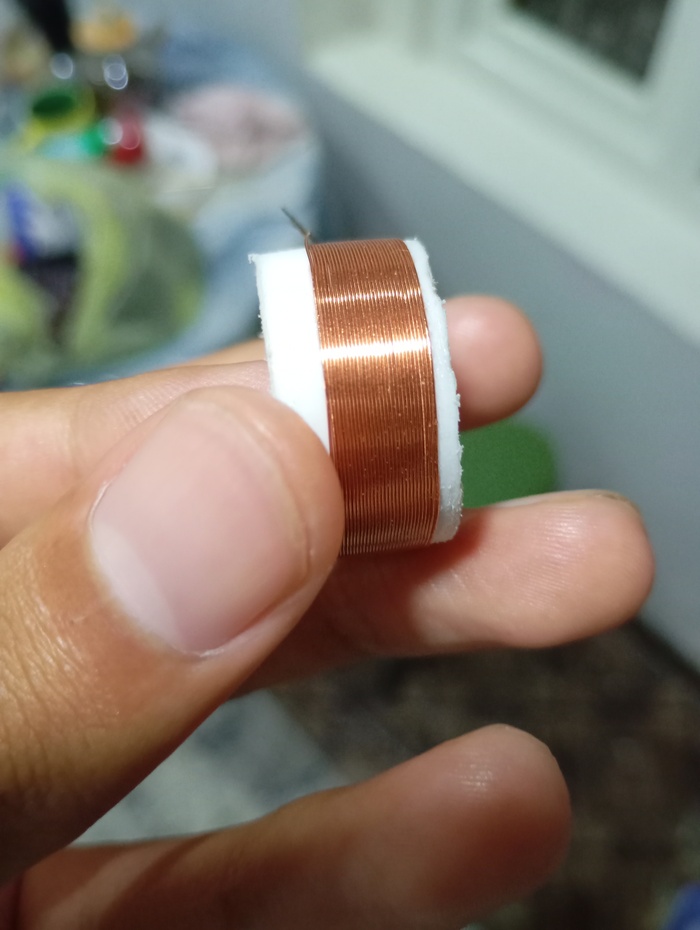

Мотаем, пропитываем суперклеем, помогаем зубочисткой.
Чип я подрезал на местах отсутствия дорожек для компактности, запаял, протестил на соньке с NFC - 7мм срабатывает стабильно (на терминалах дальность выше).
Касательно материала корпуса кольца - тут либо морочиться с формой для заливки, да еще чтоб провода/чип не были на самом краю конечного изделия и не стирались, либо поступить как я: купить смолу, затвердевающую от ультрафиолета.
Пробовал другую - стынет хуже, склизкий налет (который убирается салфеткой, но с учетом наслоения - лишний геморрой)
Главное, чтоб она была твердой после застывания, а не гибко-пластичной (пометка Hard - как раз об этом)
Прозрачное кольцо - это конечно интересно, но хотелось бы в либо черное, либо красное (см. аватарку).
Чёрный - не пробьет ультрафиолет, красный - тоже хорошо гасится, так что разводил по принципу"лишь бы не розовый", но одновременно,чтоб фонарь мог засветить слой в 1мм за полминуты до нормальной твердости. Краситель естественно тоже с али, но высох и превратился в порошок, развел этиловым спиртом - прокатило,смоле твердеть не мешает.
Как альтернативу можно использовать пасту для ручек.
Мешал в отдельной бутылке с тонким носиком для удобства нанесения.
Нашёл оправку в размер нужного пальца, так же натянул скотч клеем вверх.
Сделал базу для элементов,чтоб они не выглядывали за пределы корпуса, подклеил, образовал форму из вейп-бендов.
Ну и отверждал слои по полминуты, иногда оставляя на дополнительную просветку.
К слову о фонарике - опять алиэкспресс, фонарь на 18650 у которого в отзывах банально уже были положительные слова о работе с разного вида УФ-составами.
По сравнению с фонариками с 9 светодиодами (как из фикспрайса) - работает много эффективнее.
С RGB лентами и лампами - скорее всего не прокатит, ровно как и с фито-лампами и дешевыми фиолетовыми светодиодами - там вся соль в длине волны. Потому я пошел по пути меньшего сопротивления и тупо читал отзывы.
Наслаиваем, стараемся сделать более-менее ровно, но катушка всё равно будет чуть выпирать.
И хорошим тоном будет её сверху достаточно залить эпоксидкой, чтоб впоследствии витки не могли протереться.
Скотч помогает легко снять кольцо с оправки.
Снимаем фаски надфилем,проливаем прошкуренные края смолой, готово.
Ну и конечно же, дабы не быть голословным, видео работы кольца в жизни:
Выводы:
1. Это работает.
2. Диаметр провода в идеале не менее 0,25мм.
3. Итоговая длина провода - 40 +/- см.
4. Диаметр оправы для катушки - 9мм или более.
5. Лепить светодиоды в такое изделие - бесперспективно.

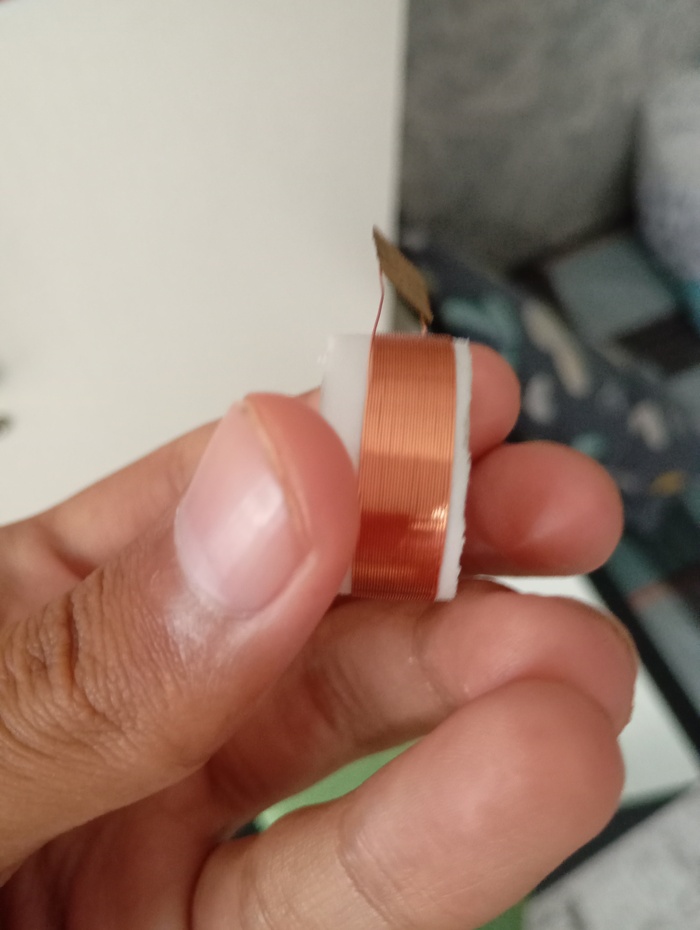

6. Уже повторно отслеживая опыты с катушкой вокруг пальца - если делать нормально - виток к витку - проблем с дальностью не будет.
Фоткал на тапок салями редми 4хэ, зеркалки нету, звиняйте.
