12 октября 1954 года в США впервые поднялся в воздух учебно-тренировочный самолёт Cessna T-37. Этот небольшой аппарат (длина — 8.92 м, размах крыла — 10.3 м, взлётная масса — 2993 кг при массе пустого 1755 кг) имел обычную конфигурацию, два турбореактивных двигателя Continental YJ69-T-9 тягой по 4.18 кН располагались в корневых частях прямого крыла, под общим фонарем кабины стояли бок о бок два сиденья экипажа. Максимально самолёт мог разогнаться до 684 км/ч, имел потолок почти 12 км и практическую дальность 1500 км. Эта простая и довольно удачная машина получила прозвище Tweet (чириканье, щебет) и её модификация T-37A выпускалась до 1959 года, построили 524 экземпляра. Затем появилась версия T-37B с двигателями J69-T-25, улучшенными системами навигации и связи, а также с возможностью подвески топливных баков на законцовках крыла. Всего собрали 466 таких самолетов, несколько из них поставили на экспорт. На этих самолётах проходили подготовку и обучение будущие пилоты армии США, дешевизна T-37 позволяла проводить «сквозное» обучение на реактивных самолётах, отказавшись от этапа обучения на поршневых. Впрочем, обслуживание и расходные материалы для самолётов с ТРД всё равно влетали в копеечку, потому в 1965 году снова в программу ввели 30 часов обучения на «поршневиках». Окончательно выведен из употребления T-37В был аж в 2008 году.

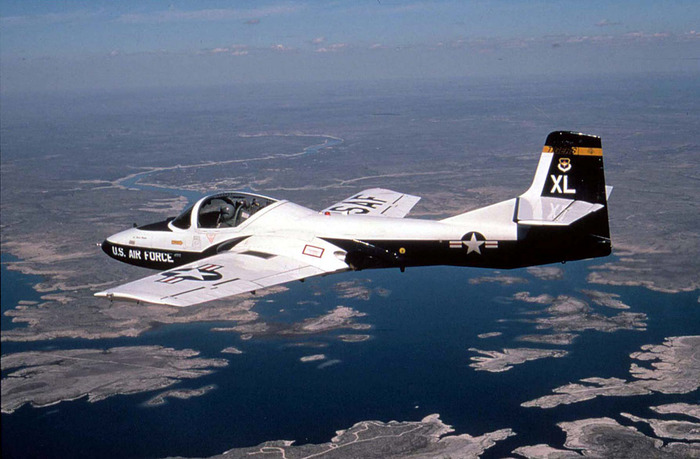

(Фото не моё) Cessna T-37 Tweet

Была и третья модификация «Твита» — T-37C, но она никогда не применялась в США. Вариант T-37C строили на экспорт для программ военной помощи и сбыта военной техники за рубежом, было собрано 269 экземпляров. Это был не просто учебный, а легкий ударный самолет с облегченной подвеской, пушечным прицелом и двумя подкрыльевыми пилонами, способными нести боевую нагрузку массой до 113 кг, включая контейнер General Electric с 12.7-мм пулеметом. T-37C поставлялись в Бирму, Португалию, Турцию, Чили, Грецию, Перу, Таиланд, Колумбию и Пакистан. Именно эта машина и легла в основу будущего штурмовика.

В конце 50-х командование армии и ВВС США поняли, что для воздушной поддержки наземных войск недостаточно одних только вертолётов из-за их малой скорости (а оттого оперативности) и ограниченного боевого радиуса. Назрела потребность в лёгком ударном самолёте для оперативного нанесения атак в ближнем радиусе в условиях войны средней интенсивности. Был объявлен конкурс на такую машину. В компании Cessna присмотрелись к своей машине T-37C и решили довести её концепцию до максимума. Пару серийных учебных T-37B серьёзно переоборудовали: значительно усилили структуру, установили броню для защиты экипажа, заменили двигатели на более мощные General Electric J85-GE-5 тягой по 10,67 кН каждый, увеличил внутренний запас топлива, поставили колёса шасси с большим диаметром для базирования на грунтовых аэродромах. В передней части фюзеляжа смонтировали шестиствольный 7.62-мм пулемет GAU-2/A с 618 патронами боезапаса, под крылом установили восемь точек подвески, способные нести 1814 при нормальной загрузке и 2721 при максимальной килограммов боевой нагрузки. Самолёт также оснастили прицелами для штурмовки и прочей необходимой электроникой. Масса пустого самолёта возросла до 2650 кг, максимальная взлётная достигла 6123 кг, при этом максимальная скорость не просто не упала, но и возросла до 753 км/ч! Самолёт мог подняться на 13.5 км, при этом скороподъёмность достигала 2.13 км/мин, дальность составляла 2185 км, что обеспечивало боевой радиус в 240 км.

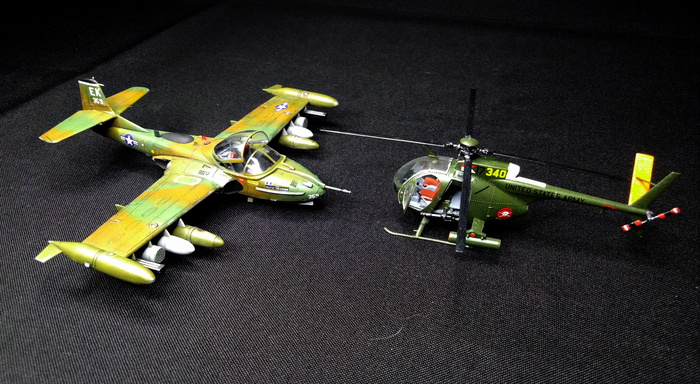

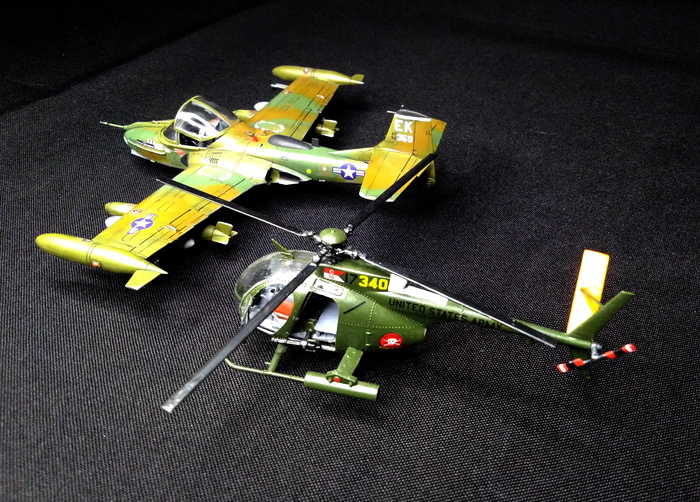

(На фото) Cessna A-37B Dragonfly и лёгкий вертолёт Hughes OH-6A Cayuse

22 октября 1963 года первый такой самолёт поднялся в воздух. Позже он был принят на вооружение под обозначением А-37А Dragonfly (A = Attack, т.е. штурмовик, Дрэгонфлай — стрекоза). Было выпущено всего 39 «Стрекоз» этой модификации. В мае 1967 года во Вьетнаме были проведены боевые испытания лёгкого штурмовика. Они показали полезность такого самолёта для армии, но и вскрыли недостатки машины, в частности малый радиус, невысокую прочность конструкции, уязвимость для огня с земли. Впрочем, проект получил в целом положительные оценки, также довольно высоко оценили трофейный A-37A и советские специалисты.

Уже к сентябрю того же 1967 года Cessna подготовили улучшенный Dragonfly A-37B, в котором были исправлены многие недочёты первой модификации. Конструкцию планера укрепили, теперь он мог выдерживать 6-кратные перегрузки вместо пятикратных. Максимальная емкость внутренних топливных баков была увеличена до 1920 литров, самолет мог нести четыре дополнительных бака общей емкостью 1516 литров, появилось оборудование для дозаправки в воздухе. Силовая установка состояла теперь из двух турбореактивных двигателей General Electric J85-GE-17A тягой по 12.68 кН (1293 кгс) каждый. Максимальная взлётная масса слегка возросла и равнялась теперь 6350 кг. Штурмовик развивал максимальную скорость 816 км/ч (максимально допустимая — 843 км/ч) при крейсерской скорости 787 км/ч. Минимальная же скорость (очень важный показатель для ударного самолёта) была весьма низкой — всего 182 км/ч. Боевой радиус возрос до 260 км.

Самолёт имел очень компактные размеры: 8.62 м в длину (без штанги дозаправки), размах крыла 10.93 м (с баками на законцовках), высоту 2.7 м и площадь крыла 17,09 м². Это, в комплексе с широкой колеёй шасси, облегчало использование A-37B в условиях маленьких, плохо подготовленных аэродромов. Не оказалась лишней также простота в обслуживании и высокая ремонтопригодность машины. Ремонтировать, впрочем, её приходилось нечасто по причине высокой надёжности даже в самых жёстких условиях эксплуатации.

Вооружение машины по-прежнему состояло из 7.62-мм шестиствольного пулемёта М134 Minigun (авиационное обозначение — GAU-2B/A) с 618 патронами боевого запаса. Эта машина смерти имеет скорострельность 3000-6000 выстрелов в минуту, начальную скорость пули 869 м/с и убойную дальность в 1500 м. На восьми подкрыльевых узлах подвески Dragonfly мог нести широкий спектр вооружений: пусковые установки для НУР разных типов (7×70-мм ракеты в блоках LAU-32 или LAU-59, либо 19х70-мм ракет в блоках LAU-3/A); свободнопадающие фугасные бомбы Mk.81 (119 кг), Mk.82 (241 кг) или M117 (340 кг); зажигательные бомбы с напалмом BLU-1C/B (340 кг) или BLU-32/B (227 кг); кассетные противопехотные либо дымовые бомбы CBU-12, 14, 22, 24; контейнеры SUU-11 с 7.62-мм пулеметом и 1500 патронами или гранатометы SUU-14. Такой выбор оружия обеспечивал A-37B большую тактическую гибкость и возможность выполнить практически любое задание по штурмовке в одиночку либо группой.

(На фото) Обтекатель шестиствольного пулемёта в носу правее штанги дозаправки

Всего до 1975 года было произведено 577 A-37B Dragonfly, при этом война во Вьетнаме не стала концом их карьеры, а только трамплином для дальнейшей экспансии по всему миру. Дешёвый, надёжный, простой самолёт, хорошо зарекомендовавший себя в грязи и сырости Вьетнама заинтересовал ВВС очень многих небогатых стран. У себя на родине они служили до 1992 года, при этом были переоборудованы в передовые авианаводчики OA-37B с измененным БРЭО. Большую часть своих A-37B США поставляли в дружественные страны: Южный Вьетнам, Сальвадор (в этой стране они активно использовались во время гражданской войны), Южную Корею, Чили, Эквадор. Эти же страны в свою очередь перепродавали «Стрекоз» дальше: в Таиланд, Колумбию, Перу, Гватемалу, Гондурас, Доминиканскую республику. В странах Латинской Америки эти самолёты прошли ряд модернизаций и кое-где служат до сих пор для борьбы с наркобизнесом или прочих целей. Некоторые списанные с военной службы самолёты попадают в частные руки, реставрируются и затем летают на авиашоу, участвуют в выставках и исторических реконструкциях.

Вот так бывает: начавший свой путь в качестве невинной учебной машины, самолёт трансформировался в неприхотливого солдата, и уже полвека служит в разных экзотических уголках света. Выходя на пенсию, впрочем, ветеран продолжает радовать поклонников звуком своих двигателей и полётами в чистом мирном небе. А его наследником над полями сражений стал тяжёлый бронированный «Бородавочник» Fairchild-Republic A-10 Thunderbolt II.

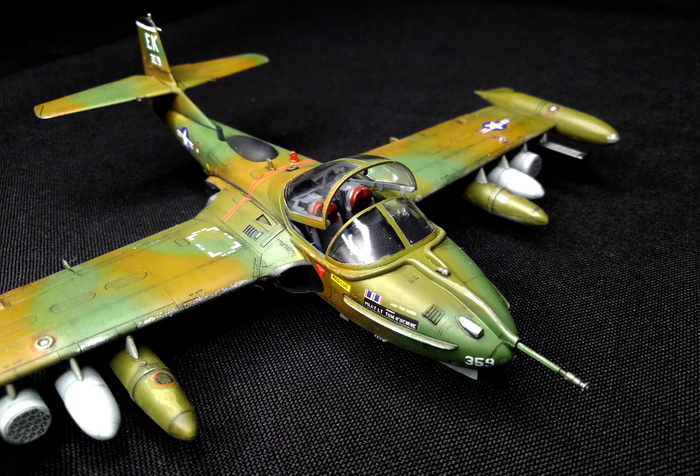

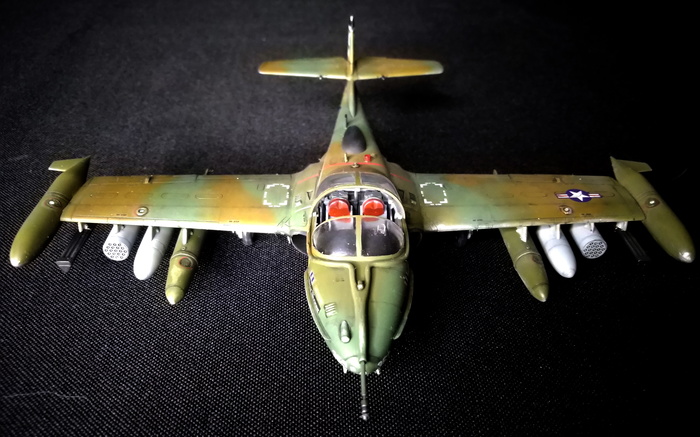

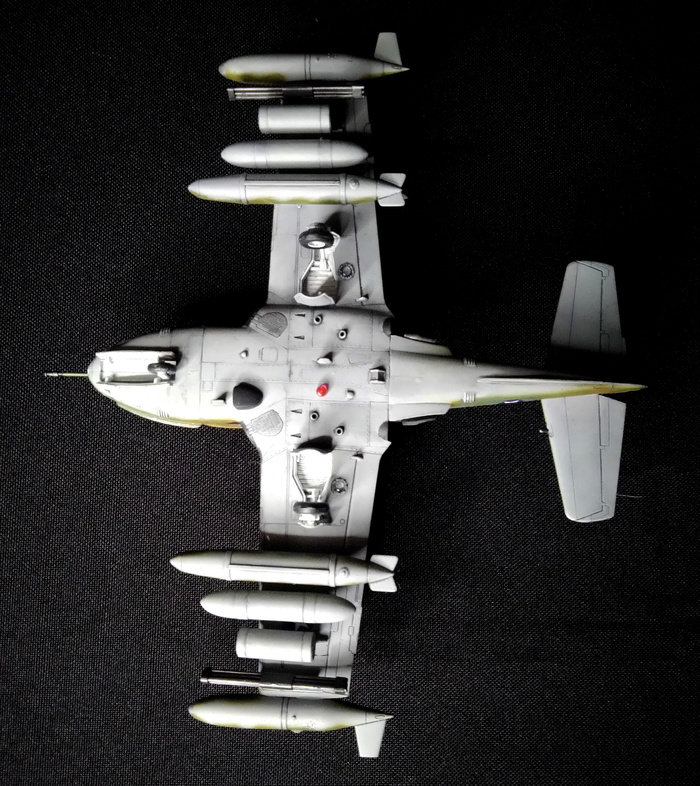

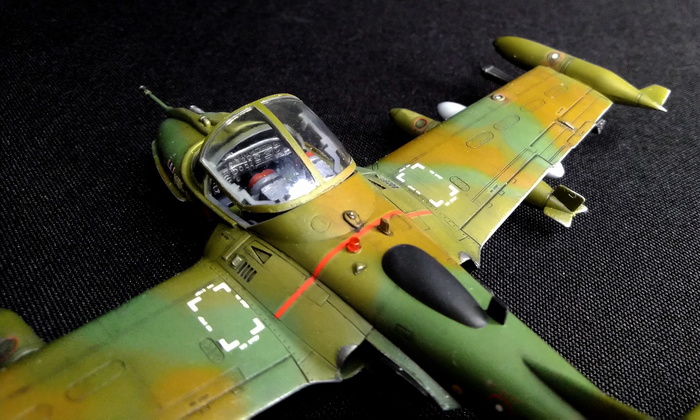

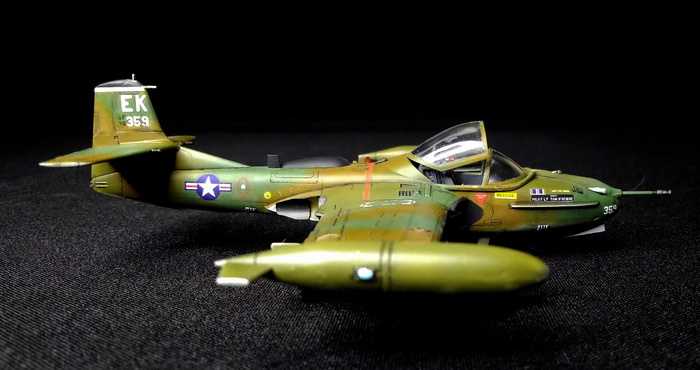

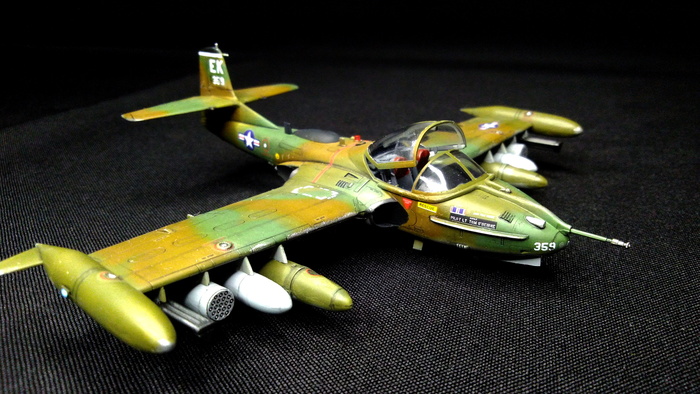

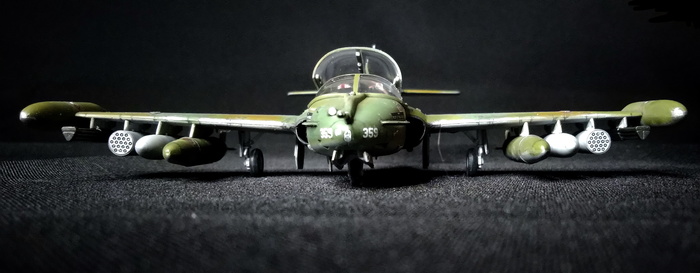

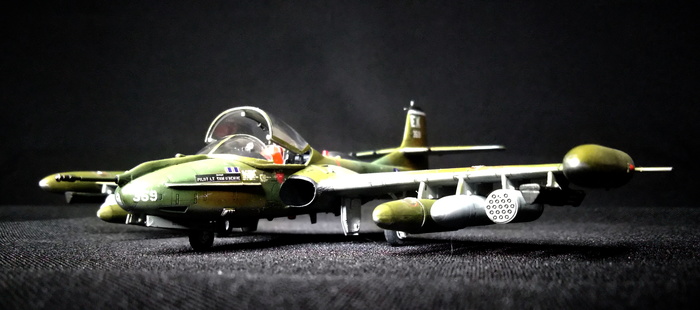

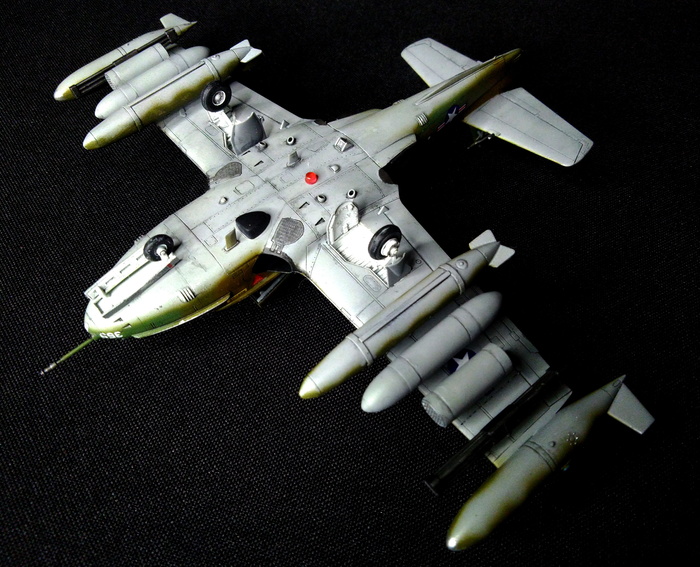

Представлена модель Cessna A-37B Dragonfly из состава 8-й штурмовой эскадрильи 14-го штурмового крыла, авиабаза Бьен Хоа, Вьетнам, 1970. Самолёт несёт пару 1000-галонных подвесных баков, пару зажигательных бомб с напалмом BLU-1B/C, пару блоков LAU-3 с 19 70-мм НУР и пару 7-ствольных гранатомётов SUU-14. Модель корейской фирмы Academy, 1/72.
