Вечер 24 ноября 1971 года, канун Дня благодарения. Мужик лет сорока пяти в костюме, чёрном галстуке и плаще подходит к стойке в Портленде и покупает билет на короткий рейс до Сиэтла. Двадцать долларов наличными, документов никто не спрашивает, в билете написано «Дэн Купер».

Садится, заказывает бурбон с содовой, закуривает и передаёт бортпроводнице записку. Та решает, что это очередной телефончик, и убирает бумажку не читая. Тогда он наклоняется и советует всё-таки прочесть.

В записке сказано, что у него в портфеле бомба.

Дальше он спокойно, как по списку, требует двести тысяч долларов двадцатками и четыре парашюта. В Сиэтле всё привозят, он отпускает пассажиров, самолёт заправляют и снова поднимают в воздух. Где-то над лесами штата Вашингтон, в дождь и темень, он открывает заднюю дверь, спускается по трапу и шагает вниз с мешком налички.

И всё. Ни тела, ни парашюта, ни человека. ФБР возилось с этим делом сорок пять лет и закрыло его в 2016-м, так и не выяснив, кто это был.

А главный след он оставил даже не в архивах ФБР. После него переделали конструкцию целого семейства самолётов. И это только первый раз, когда угонщик поменял устройство лайнера. Второй раз вышел куда мрачнее.

Почему это ваще произошло

На внутренних рейсах в США тогда не было ни рамок, ни просвечивания сумок, ни проверки документов. Вообще ничего. Пришёл, заплатил налом, назвался хоть Иваном Иванычем, сел и полетел.

Металлоискатели авиакомпании обсуждали и дружно отказывались: боялись, что пассажиров будет бесить очередь. В итоге на борт спокойно проносили пистолеты, ножи, гранаты и муляжи бомб.

Отрезок с 1968 по 1972 год называют золотым веком угонов: за эти годы в мире захватили больше трёхсот самолётов. Только за 1969-й угнали восемьдесят семь бортов. Это по одному каждые четыре дня.

Требовали почти всегда одно и то же: летим на Кубу. Угоны стали такой рутиной, что народ к ним привык, и дошло до анекдота. В феврале 1969-го рейс Ньюарк–Майами увели на Гавану двое мужчин, один держал нож у горла стюардессы. А в салоне летел Аллен Фант, ведущий «Candid Camera», главного американского шоу с розыгрышами.

Когда командир объявил, что летим в Гавану, несколько узнавших его пассажиров накинулись на него в полной уверенности, что это его постановка.

Кто-то смеялся, кто-то просил автограф на гигиеническом пакете. Разобрались, только когда сели в Гаване и самолёт окружили кубинские военные. Продержали их там 11 часов.

Купер знал про самолёт больше, чем экипаж

Так вот, насчет Купера.

У «Боинга» 727 сзади, под хвостом, был свой встроенный трап: дверь откидывалась вниз и превращалась в лестницу прямо на бетон. Удобная штука для аэродромов, где нет нормального наземного хозяйства.

Купер потребовал лететь на Мехико со строго заданными параметрами: не выше десяти тысяч футов, это примерно три километра, шасси выпустить, закрылки на пятнадцать, скорость держать под двести узлов. И отдельным пунктом — кабину не наддувать.

Этот пунктик выдал человека, который очень хорошо понимал, что делает. Дело в том, что открыть тот трап в полёте можно только на ненаддутом самолёте. Как только салон накачали воздухом, разница давлений прижимает дверь так, что никакой человек её не сдвинет. А на трёх километрах наддув и не нужен, там нормально дышится.

То есть он выбрал не только самолёт с задней дверью, но и высоту, на которой эта дверь физически открывается.

Когда ему сказали, что с выпущенным трапом самолёт не взлетит, он спокойно ответил, что взлетит, просто трап выпустят уже в воздухе из кабины. И оказался прав. В архивах ФБР потом нашли, что ещё в 1964 году «Боинг» проводил испытания 727 с выпущенным задним трапом и написал по ним отдельный отчёт. Процедуры, которые экипаж выполнял в ту ночь, совпадали с тем самым отчётом восьмилетней давности.

Около восьми вечера бортпроводница Тина Маклоу, последний человек, видевший его живым, заметила, как он приматывает мешок с деньгами к поясу стропой от запасного парашюта. Потом её отправили в кабину и велели задёрнуть шторку. В 8:12 экипаж доложил, что чувствует колебания давления в салоне. Это открылась дверь.

Дальше была посадка в Рино с болтающимся трапом. Внутри ни человека, ни денег, ни двух парашютов.

Железка, которая теперь называется в его честь

Беда была не в самом Купере, а в том, что за следующий год его схему попыталось повторить больше десятка человек. Кто-то прыгал, кого-то ловили, один умник по фамилии Макнэлли выпрыгнул ночью с полумиллионом долларов на скорости за триста километров в час, имея за плечами ноль прыжков в жизни. Его взяли примерно за неделю.

Регулятор решил закрыть лазейку, и решение вышло очень крутое. Никакой электроники. Просто подпружиненная лопатка снаружи фюзеляжа у заднего трапа.

Стоит самолёт на земле, пружина держит лопатку торчком, и она никому не мешает, трап открывается как обычно. Разогнался самолёт, поток прижал лопатку вдоль фюзеляжа, и связанная с ней пластина заезжает под трап и держит его. Сел, скорость упала, пружина вернула всё обратно.

То есть пока ты летишь, дверь заперта самим воздухом.

Называется Cooper vane, лопатка Купера. С 1972 года её обязали поставить на все 727, а заодно на DC-9 с такими же трапами. Тогда же, кстати, в двери кабины начали врезать глазки, чтобы пилоты могли глянуть в салон, не открывая дверь.

А потом угоны просто взяли и закончились

Лопатка прикрыла один конкретный трюк. Но эпоху закрыло другое.

С 5 января 1973 года в США ввели обязательный досмотр всех пассажиров и ручной клади. Те самые рамки и ленты, которые авиакомпании годами не ставили, чтобы не злить людей. Люди, к слову, и правда возмущались и даже судились, доказывая, что их обыскивают без всякого основания. Суды встали на сторону досмотра.

В 1969-м угнали восемьдесят семь самолётов. В 1973-м в США ни одного.

По миру потом десятилетиями держалось на уровне двадцати-сорока случаев в год.

Дверь кабины

После 11 сентября стало понятно, что захват может быть не средством, а самим оружием, и кабину принялись превращать в своеобразную крепость. От этой двери требуют двух взаимоисключающих вещей

Первое: не пустить. Дверь делают из композита с кевларом, она держит выстрелы и удары. Её отдельно проверяют на взлом, причём по-разному: бьют в полотно, бьют в засов, бьют в петли и отдельно пытаются выдрать за ручку. Весит эта радость под сорок кило.

Второе требование прямо обратное: не уничтожить самолёт. Кабина и салон — один гермообъём, и если где-то рванёт, между ними мгновенно возникает перепад. Глухая прочная перегородка в такой момент превращается в поршень и рвёт конструкцию вокруг себя. Получается, дверь, которая идеально решает первую задачу, ломает фюзеляж.

Выкрутились вышибными панелями. В полотне двери стоят две штуки, сверху и снизу, с датчиками давления. Появился перепад, панели сами расцепились и открылись, давление выровнялось, всё живо.

Заодно эти панели работают запасным выходом для самих пилотов. Заклинило дверь, выдернул штифты, сдвинул панель и вылез в салон.

Как эта дверь решает, кого пускать

По сути домофон, только с несколькими кодами вместо одного.

Обычный код бортпроводник набирает на панели снаружи. Дверь он не открывает, он шлёт в кабину запрос: звонок и лампочка. Дальше решают пилоты, впустить или нет. Код этот, кстати, задаёт не производитель, а сама авиакомпания, и меняет когда сочтёт нужным, как обычный пароль.

Если пилотам что-то не нравится, они щёлкают переключателем в положение блокировки. Панель снаружи после этого мертва от пяти до двадцати минут, конкретное время выставляет перевозчик. И повторить это можно сколько угодно раз подряд.

Отдельно предусмотрен случай, когда в кабине не отвечают, потому что там всем плохо. Тогда снаружи вводят аварийный код, и в кабине тридцать секунд звенит и мигает предупреждение. Не ответили за это время — дверь сама разблокируется. Ровно на пять секунд, после чего снова запирается. Не успел дёрнуть, набирай заново.

Код доступа знает вся кабинная бригада, значит, его можно из человека выбить. Поэтому экипаж на предполётном брифинге договаривается ещё и о кодовом слове. Бортпроводник набирает код, снимает интерфон и говорит всё как положено, но без условного слова. Или наоборот, с ним, смотря как условились. Снаружи это звучит обычной фразой, в кабине означает «я не один и я под угрозой». Дверь не откроется.

Сама процедура открытия тоже расписана по шагам. Перед дверью не должно быть посторонних, носовые туалеты пусты и заперты, шторки задёрнуты, и только после этого звонок в кабину. Тележка поперёк прохода, которую все видели и считали способом отгородить пассажиров от туалета, стоит там как раз для этого.

Ну и при пропаже электропитания дверь разблокируется сама.

24 марта 2015 года, французские Альпы

Рейс Germanwings из Барселоны в Дюссельдорф, A320, 150 человек.

На эшелоне командир вышел в туалет. Второй пилот Андреас Лубиц остался один, сознательно поставил блокировку и задал автопилоту снижение до ста футов. То есть в землю.

Командир вернулся к запертой двери. Вводил код, стучал, кричал, потом бил в неё ломом. В салоне кричали, диспетчер безуспешно вызывал борт, а самолёт ровно, по автопилоту, шёл в гору.

Погибли все.

Дверь, которую после 11 сентября придумали, чтобы убийца не попал в кабину, отработала идеально. Просто заперла она снаружи не убийцу, а командира.

Что сделали потом

Отреагировали практически моментально. Европейский регулятор порекомендовал держать в кабине минимум двоих: вышел пилот, на его место заходит бортпроводник. За пару дней правило подхватили авиакомпании по всему миру, а Австралия, Канада, Новая Зеландия, Бразилия, Филиппины и другие сделали его обязательным. В США оно, кстати, и до этого действовало.

А потом его отменили. Регулятор посмотрел, как это работает на практике и в 2016-м разрешил авиакомпаниям решать самим.

Бортпроводник летать не умеет, физически помешать пилоту толком не может, а лишние хождения сами по себе риск. Единственное, что он реально даёт, это возможность открыть дверь снаружи.

Насколько это разумно, показал случай 2024 года на рейсе Lufthansa. Командир вышел в туалет, второму пилоту стало плохо, и он отключился. Самолёт летел на автопилоте минут десять, пока командир не попал обратно. Сели нормально, но спор вспыхнул заново: в кабине в тот момент не было ни одного человека в сознании, и формально всё было по правилам.

Так можно ли сегодня угнать самолёт

Из салона — практически нет, и дело даже не в одной двери. Досмотр отсекает оружие, кабина заперта и силой не берётся, а главное, изменились сами пассажиры. Ещё 11 сентября на четвёртом самолёте люди узнали по телефону, что случилось с остальными, и пошли отбивать кабину. Сегодня любой, кто полезет в ту дверь, натравит на себя весь салон.

Зато угроза переехала. Мы полвека запечатывали кабину снаружи и запечатали так плотно, что единственный человек, способный сейчас угробить рейс, это тот, кто уже сидит в кресле. Отсюда и весь нынешний спор. Замки и броня в нём давно не обсуждаются, обсуждают медкомиссии, психику и то, можно ли вообще оставлять в кабине одного.

Кстати, о Купере, раз уж начали с него. Часть денег всё-таки нашлась: в 1980 году мальчик на берегу реки Колумбия откопал в песке пачку истлевших двадцаток с теми самыми номерами. Остальные почти двести тысяч не всплыли ни разу, ни одной купюрой, за полвека.

А теперь к дочитавшим. Как думаете, выжил он тогда? Ночь, дождь, лес, костюм и мокасины, вроде ноль опыта прыжков. Шансы так себе, но денег-то не нашли. И второй вопрос, стоит ли вернуть правило про двоих в кабине или это лишняя возня? Пишите в комменты.

Если зашло, я пишу про авиацию в таком же формате в телеграм-канале «Будни пилота». Как устроены самолёты, что творится в кабине и почему всё сделано именно так, а не иначе. Ну и о том, что происходит с нашей авиацией. Без бодрых пресс-релизов про рекордные показатели, но и без «всё пропало».

А в пятницу у нас выходят задачки. Даю реальную ситуацию из полёта: вот вводные, вот приборы, вот что за окном, время пошло. Такие мы разбираем на тренажёрах, и очевидного правильного ответа там обычно нет, выбирать приходится из двух неприятных.

Приходите решать, мне правда интересно, что выберете именно вы) Потом в комментах разбираем, кто как рассудил, и я рассказываю, как оно делается на самом деле.

Заходите: t.me/budnipilot

Вертолёт обычно воспринимается как машина, заметно уступающая транспортному самолёту по размерам и грузоподъёмности. Однако в конце 1960-х годов в СССР поднялся в воздух аппарат длиной с пассажирский лайнер, высотой с четырёхэтажный дом и максимальной взлётной массой 105 тонн. Два его несущих винта располагались по бокам фюзеляжа, а внутри находился отсек для крупногабаритной техники. Более крупного вертолёта с тех пор так и не построили.

Экспериментальный вертолёт получил обозначение В-12. Его часто называют Ми-12, хотя официально это имя опытным машинам не присваивали: оно предназначалось для будущей серийной версии, которая так и не появилась. Построили всего два экземпляра, но даже этого оказалось достаточно, чтобы доказать работоспособность необычной схемы и установить рекорд грузоподъёмности.

Зачем понадобился вертолёт размером с самолёт

В конце 1950-х годов перед советской авиационной промышленностью поставили задачу создать машину, способную доставлять тяжёлые и крупногабаритные грузы в районы без аэродромов и хороших дорог. Обычные вертолёты для этого не подходили, а транспортный самолёт мог приземлиться только на подготовленной полосе. Нужен был аппарат, объединявший вместительность тяжёлого самолёта с возможностью вертикального взлёта и посадки.

Предварительные работы начались в конструкторском бюро Михаила Миля в 1959 году. Сначала требовалось перевозить не менее 20-25 тонн, но проект сразу создавали с большим запасом. Кроме специальной техники, В-12 мог бы доставлять строительное оборудование, генераторы и другие неделимые объекты в труднодоступные районы.

Грузовой отсек сделали длиной около 28 метров, шириной и высотой по 4,4 метра. В корме находились большие створки и опускаемая рампа, через которую внутрь могла заезжать техника. Для погрузочных работ предусмотрели собственные подъёмные устройства. Шесть членов экипажа размещались в двухэтажной носовой кабине: пилоты и бортовые специалисты — внизу, штурман и радист — наверху.

Размеры машины соответствовали поставленной задаче. Длина В-12 составляла 37 метров, высота — 12,5 метра, а расстояние между крайними точками вращающихся винтов достигало примерно 67 метров. Пустой вертолёт весил около 69 тонн. При этом максимальная скорость доходила до 260 км/ч, а дальность с обычным запасом топлива составляла порядка 500 километров.

Почему нельзя было просто увеличить обычный вертолёт

Классическая схема с одним несущим и небольшим рулевым винтом хорошо подходит для машин обычного размера. Но с ростом массы диаметр основного винта, нагрузки на лопасти, редуктор и трансмиссию быстро увеличиваются. Для В-12 потребовались бы детали таких размеров, изготовление и испытание которых превратились бы в отдельную сложнейшую программу.

Конструкторы изучали несколько компоновок, включая продольную схему с винтами в носовой и хвостовой частях. В итоге выбрали поперечную: два несущих винта установили на концах большого крыла по сторонам фюзеляжа. Реактивные моменты винтов противоположного вращения взаимно компенсировались, поэтому отдельный хвостовой винт не требовался.

Такое решение позволяло использовать уже освоенные агрегаты Ми-6. Каждый из двух пятилопастных винтов имел диаметр 35 метров. Под его редуктором находилась гондола с парой турбовальных двигателей Д-25ВФ мощностью примерно по 6500 лошадиных сил. Всего В-12 получил четыре двигателя общей мощностью около 26 тысяч лошадиных сил.

На первый взгляд это были две самостоятельные силовые установки, закреплённые на общем фюзеляже. В действительности их соединял синхронизирующий вал. Он согласовывал вращение винтов и позволял перераспределять мощность при отказе одного из двигателей. Без такой связи падение тяги с одной стороны вызвало бы резкий крен, особенно опасный во время висения.

Как управляли двумя огромными винтами

Поперечная схема решила проблему подъёмной силы, но усложнила управление. Пилоту требовалось одновременно изменять работу двух винтов, разнесённых на десятки метров. Чтобы подняться или снизиться, автоматические и гидравлические системы синхронно меняли общий шаг лопастей. Для крена шаг увеличивался с одной стороны и уменьшался с другой, создавая необходимую разницу тяги.

На малой скорости поворот обеспечивался тем, что плоскости вращения винтов отклонялись в противоположных направлениях; в горизонтальном полёте к управлению подключался руль направления. Все команды проходили через многоступенчатую систему гидравлических усилителей: большие усилия и деформации конструкции не позволяли ограничиться простой механической проводкой. При этом для лётчиков органы управления оставались привычными — ручка, педали и рычаг общего шага.

Особого внимания требовало само крыло. На его концах располагались тяжёлые гондолы, редукторы, двигатели и вращающиеся винты, поэтому конструкция испытывала огромные изгибающие и вибрационные нагрузки. Крыло сделали с обратным сужением: возле фюзеляжа оно было уже, чем у гондол. Это уменьшало площадь, попадавшую под сильный нисходящий поток от винтов, и снижало нежелательное воздействие воздушной струи.

После доводки испытатели отмечали устойчивость вертолёта и сравнительно обычное поведение в воздухе. Главная сложность заключалась не в действиях экипажа, а в согласованной работе механизмов, которые превращали небольшое перемещение органов управления в синхронное движение двух гигантских несущих систем.

От аварийной посадки до мирового рекорда

Первый отрыв В-12 от земли 27 июня 1967 года выявил опасную проблему. На небольшой высоте в системе управления возникли усиливающиеся колебания. Вибрация конструкции передавалась на органы управления, а затем возвращалась в систему уже в виде новых команд. Машина начала раскачиваться и жёстко приземлилась, повредив колесо и стойку шасси.

Прототип не был уничтожен. Инженеры нашли источник обратной связи, изменили систему управления и продолжили испытания. 10 июля 1968 года тот же В-12 выполнил первый полноценный полёт. Проверки показали, что поперечная схема работает не только на стендах: машина уверенно взлетала, маневрировала и несла тяжёлый груз.

В 1969 году возможности вертолёта подтвердили рекордными полётами. Сначала он поднял более 31 тонны почти на три километра. Затем, 6 августа, В-12 доставил более 40 тонн на высоту 2255 метров. Этот результат официально зарегистрировала Международная авиационная федерация. Вертолёт доказал, что способен поднять массу, сопоставимую с весом нескольких гружёных грузовиков.

Однако рекорд не обеспечил машине серийного будущего. Пока шли испытания, исходная транспортная задача потеряла прежнюю актуальность, а часть предназначавшихся для перевозки грузов не вошла в серийное производство. Для большинства оставшихся работ возможностей В-12 было слишком много: эксплуатация четырёх двигателей, двух редукторов и сложной трансмиссии обходилась бы дорого. Более компактные машины могли выполнять повседневные перевозки экономичнее.

Первый прототип показали в 1971 году на авиасалоне в Ле-Бурже. Второй экземпляр поднялся в воздух в 1973 году, но к тому времени перспективы программы уже были неясны. В 1974 году работы прекратили. Один В-12 сохранился на территории предприятия имени Миля, другой передали музею в Монино.

Главные технические цели проекта были достигнуты: В-12 летал и подтвердил расчётную грузоподъёмность. Серия не состоялась потому, что исчезла практическая потребность в настолько большой и сложной машине. Так появился редкий экспериментальный аппарат, который успешно доказал свою работоспособность, но лишился предназначенной для него работы до начала производства.

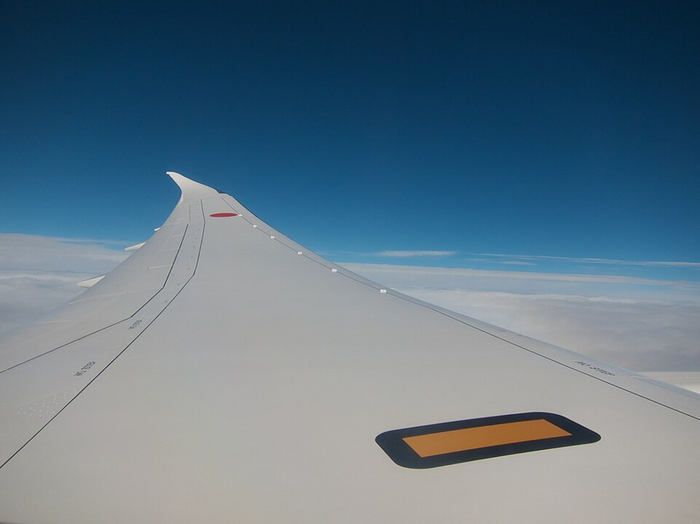

Во время руления крыло пассажирского самолёта выглядит почти неподвижным. После разгона и отрыва от полосы его законцовка поднимается, а в неспокойном воздухе начинает плавно перемещаться вверх и вниз. На лайнерах с большим размахом эти движения хорошо заметны из салона и со стороны. Однако сам по себе изгиб не указывает на повреждение: крыло изначально создают как упругую конструкцию, форма которой меняется под нагрузкой.

Сделать крыло практически неподвижным можно лишь ценой значительного увеличения его массы. Поэтому инженеры ограничивают не движение законцовки как таковое, а возникающие в конструкции напряжения и колебания. Крыло должно гнуться предсказуемо, возвращаться к исходной форме и сохранять необходимый запас прочности.

Подъёмная сила меняет форму крыла

На стоянке на крыло действуют его собственный вес, масса топлива и вес закреплённых двигателей. Эти силы направлены вниз, поэтому длинные консоли могут немного опускаться. В полёте распределённая по поверхности подъёмная сила направлена вверх и превосходит вес самого крыла. Законцовки поднимаются, а у места соединения крыла с фюзеляжем возникает большой изгибающий момент.

Перемещение конца крыла нельзя напрямую приравнивать к деформации материала. Даже если металл или композит растягивается лишь на доли процента, небольшие изменения на протяжении консоли длиной в несколько десятков метров складываются. В результате законцовка может сместиться на несколько метров, оставаясь в допустимом упругом диапазоне. После уменьшения нагрузки крыло возвращается к прежней форме.

Воздействие на конструкцию постоянно меняется вместе со скоростью, запасом топлива, положением закрылков, манёврами и порывами ветра. Поэтому крыло рассчитывают не для одного условного режима, а для множества сочетаний массы, высоты и условий полёта.

Силовой короб внутри обшивки

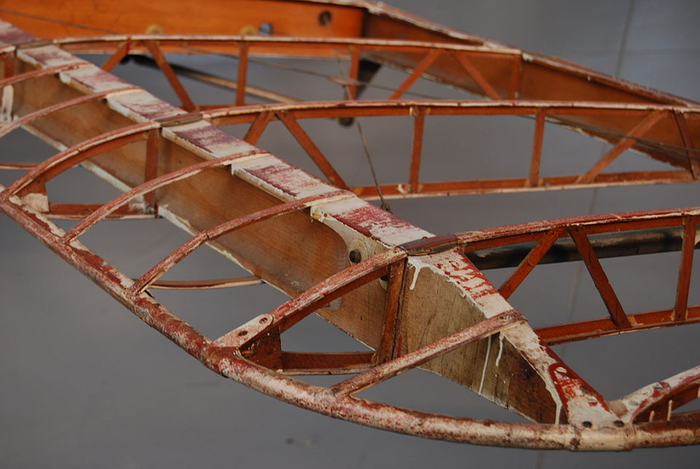

Крыло не является сплошной металлической или композитной пластиной. Его основу образует силовой короб из продольных лонжеронов, панелей обшивки, стрингеров и поперечных нервюр. Лонжероны и обшивка воспринимают изгиб и кручение, а нервюры сохраняют профиль крыла и распределяют местные нагрузки.

Когда крыло изгибается вверх, верхняя часть силового короба преимущественно сжимается, а нижняя растягивается. Ближе к фюзеляжу нагрузки выше, поэтому конструкция там массивнее. К законцовке крыло постепенно становится легче и тоньше. Такая схема позволяет обеспечить необходимую прочность без одинакового количества материала по всему размаху.

В современных самолётах применяют высокопрочные алюминиевые сплавы, углепластики и их сочетания. В композитных деталях направление волокон подбирают так, чтобы конструкция определённым образом сопротивлялась изгибу и кручению. Это позволяет управлять не только прочностью крыла, но и характером изменения его формы под действием воздуха.

Гибкость помогает справляться с порывами

При встрече с восходящим порывом подъёмная сила кратковременно возрастает. Упругое крыло немного изменяет изгиб и кручение, перераспределяя нагрузку во времени и по размаху. Оно действует не как мягкая деталь, а как рассчитанная пружина с ограниченным ходом.

Однако бесконечно увеличивать гибкость нельзя. Изменение формы влияет на распределение давления, работу элеронов и управляемость самолёта. Поэтому инженеры согласовывают аэродинамику, жёсткость, массу и параметры системы управления. В современных проектах применяется «аэроупругая настройка»: форму силовой конструкции и ориентацию композитных слоёв выбирают так, чтобы под нагрузкой крыло деформировалось в безопасном направлении.

Длинные и сравнительно узкие крылья уменьшают индуктивное сопротивление и помогают снижать расход топлива. Однако вместе с аэродинамической выгодой растут изгибающие моменты и чувствительность к колебаниям. Чем легче и длиннее становится крыло, тем точнее необходимо рассчитывать его взаимодействие с воздушным потоком.

Испытания с повышенной нагрузкой

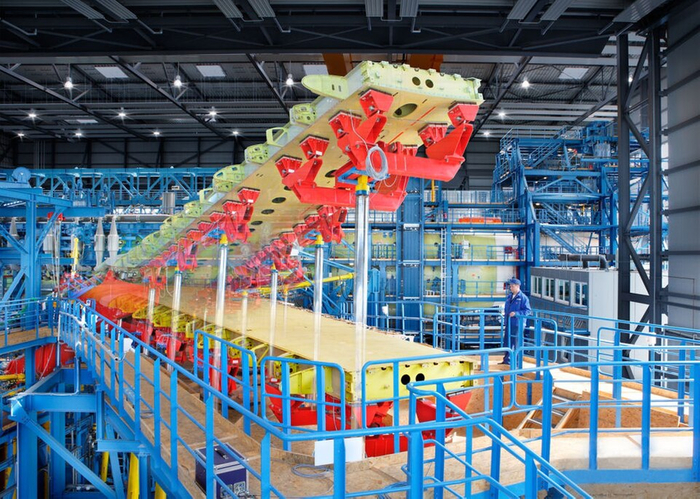

До начала пассажирских перевозок конструкция проходит расчётные и физические испытания. На специальном стенде к крылу через систему тяг, тросов или гидравлических устройств прикладывают распределённую нагрузку, воспроизводящую давление воздуха. Датчики измеряют перемещения, напряжения и состояние соединений по всему силовому коробу.

Авиационные нормы требуют, чтобы конструкция выдерживала предельные эксплуатационные нагрузки без опасной остаточной деформации. Кроме того, проверяется её способность выдержать расчётную нагрузку, в 1,5 раза превышающую эксплуатационный предел. Это не режим обычного рейса, а предусмотренный при проектировании запас.

Во время статических испытаний Boeing 787 нагрузка достигла 150 процентов от максимальных воздействий, ожидаемых при эксплуатации. Законцовки поднялись приблизительно на 7,6 метра, при этом силовая конструкция успешно выдержала проверку. Такой результат показывает важное различие: большое видимое перемещение может сопровождаться допустимыми напряжениями, если нагрузка правильно распределена и остаётся в расчётных пределах.

При испытаниях инженеров интересует не только максимальная высота подъёма законцовки. Они проверяют, насколько точно реальная конструкция соответствует компьютерной модели, как ведут себя соединения и не возникает ли локальных повреждений. Полученные данные позволяют уточнить расчёты и подтвердить безопасность самолёта до его ввода в эксплуатацию.

Усталость не проверяют одним изгибом

Однократного испытания на прочность недостаточно. За годы службы крыло переживает тысячи взлётов и посадок, манёвры, порывы ветра и изменения массы топлива. Возникающие при этом нагрузки значительно ниже разрушающих, но повторяются много раз и способны постепенно развивать трещины в металле или расслоения в композитах.

Поэтому при сертификации оценивают усталостную прочность и повреждаемость конструкции. Полноразмерные образцы многократно нагружают по программе, воспроизводящей длительную эксплуатацию в ускоренном режиме. Расчёты учитывают небольшие производственные дефекты и случайные повреждения, а программа технического обслуживания определяет места и сроки осмотров.

Конструкция должна сохранять остаточную прочность даже при наличии ещё не обнаруженного повреждения. Интервалы проверок выбирают так, чтобы дефект нашли раньше, чем он достигнет опасного размера. Таким образом, безопасность обеспечивается не только первоначальной прочностью крыла, но и контролем его состояния на протяжении всего срока службы.

Граница между изгибом и флаттером

Обычное плавное движение крыла не следует путать с флаттером. Так называют самовозбуждающиеся колебания, при которых изгиб и кручение соединяются с аэродинамическими силами. Воздушный поток начинает не гасить движение, а добавлять ему энергию, из-за чего амплитуда может быстро увеличиваться.

Чтобы исключить такой режим, инженеры рассчитывают собственные частоты крыла, испытывают модели в аэродинамических трубах, проводят наземные вибрационные и затем лётные проверки. Сертификационные требования предусматривают запас устойчивости за пределами рабочих скоростей самолёта. При расчётах учитываются масса и распределение топлива, расположение двигателей, положение рулевых поверхностей и возможные отказы отдельных систем.

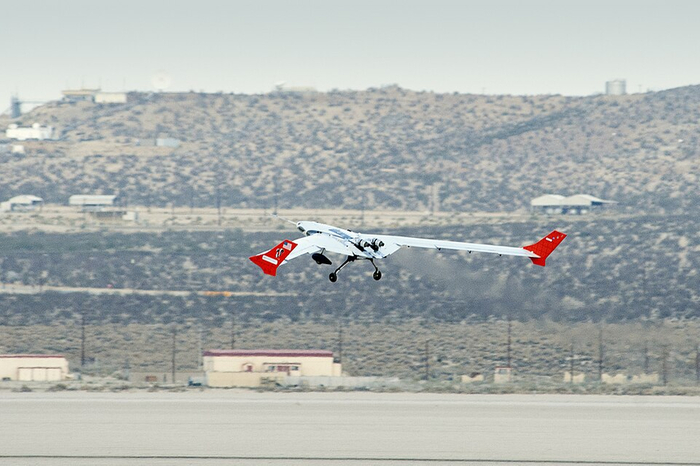

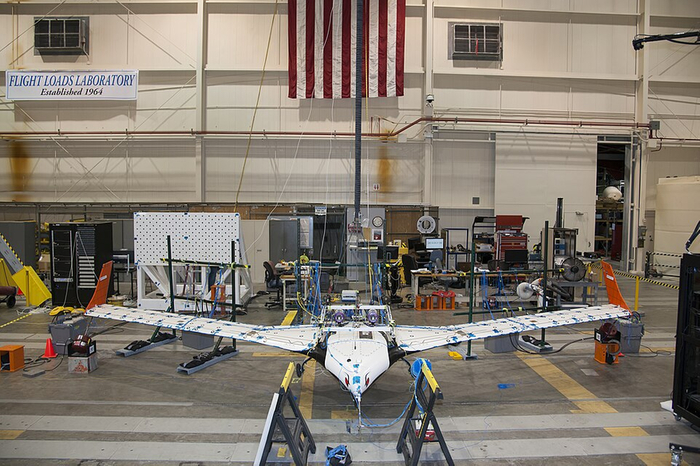

NASA изучала эту проблему на экспериментальном аппарате X-56A с длинными гибкими крыльями. Его использовали для исследования активного подавления флаттера и уменьшения нагрузок от порывов. Датчики фиксировали развитие колебаний, а система управления воздействовала на рулевые поверхности, не позволяя им нарастать. Подобные технологии необходимы для создания будущих самолётов с ещё более длинными, тонкими и лёгкими крыльями.

Заметный изгиб крыла большого лайнера — результат компромисса между массой, прочностью и аэродинамической эффективностью. Безопасность обеспечивает не максимальная жёсткость, а предсказуемая упругость, подтверждённая расчётами, стендовыми испытаниями и контролем в течение всего срока службы. Пока движение остаётся в предусмотренных пределах, крыло работает именно так, как было задумано.
