Делаем кузов BMW 3 (f30) m sport (м пакет) c пакетом m performance для RC модели с масштабом 1/10 при помощи 3d печати. Часть 2
Начало - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...
Часть 1 - https://pikabu.ru/story/delaem_kuzov_bmw_3_f30_m_sport_m_pak...

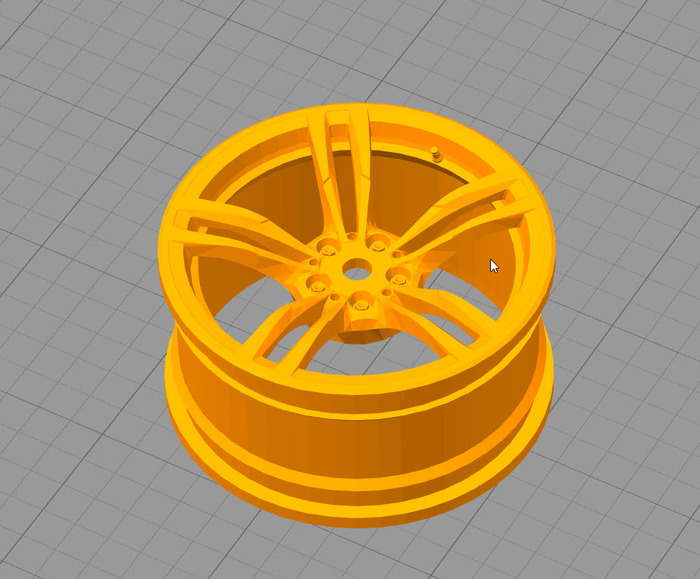

Этот пост будет про изготовление дисков для RC модели с помощью 3d принтера.
Модель была отправлена на печать) В комментариях к предыдущему посту был скепсис по поводу выдержат ли нагрузку диски. Забегу немного вперед и скажу, что нагрузку диски выдерживают. Естественно модель диска имеет некоторые утолщения в области примыкания спиц, ступицы и обода, но утолщения сделаны таким образом, что бы исключать влияние на внешний вид диска.
Также еще хотел бы прояснить некоторый момент, делаю всю эту затею (3d модель, 3d печать, и пост на pikabu)) в первый раз, это как хобби, в свободное время.

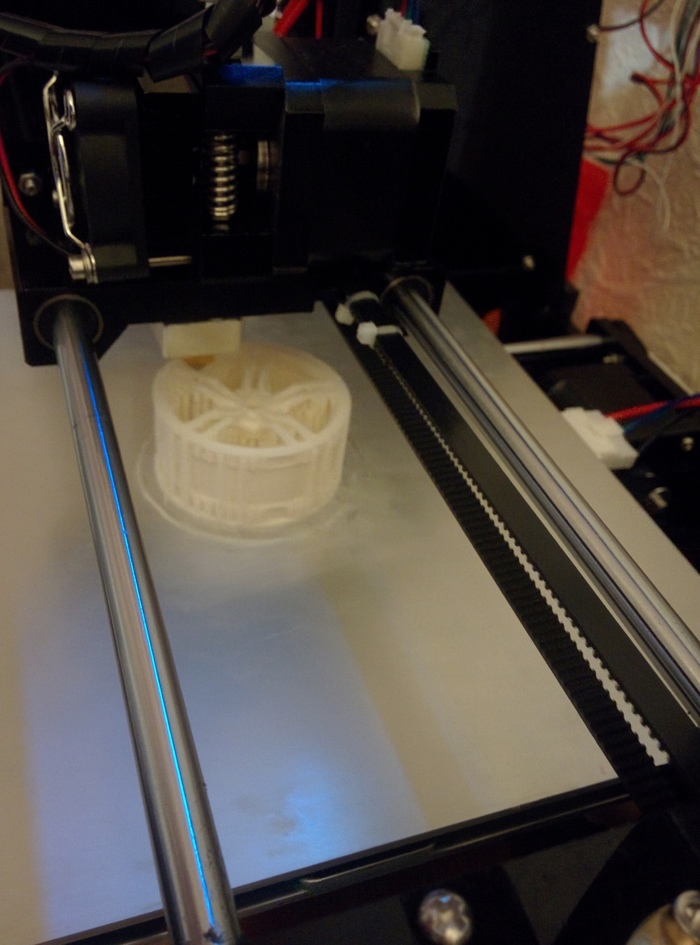

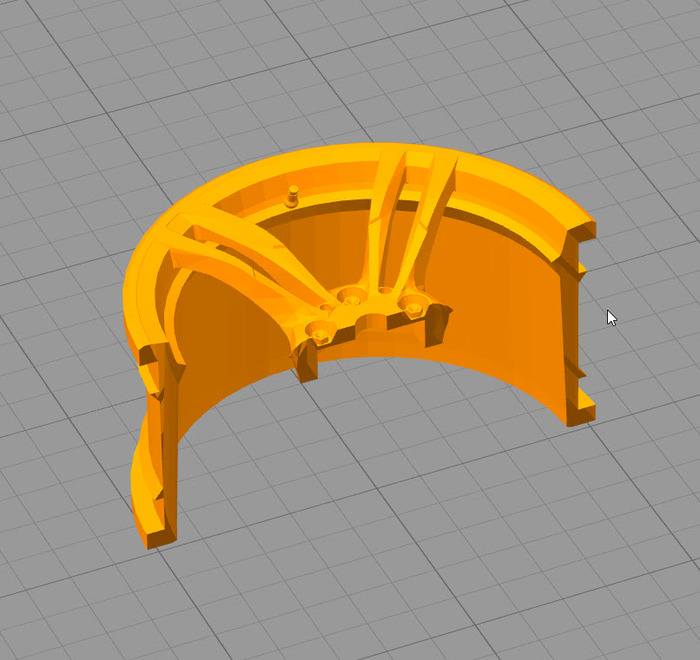

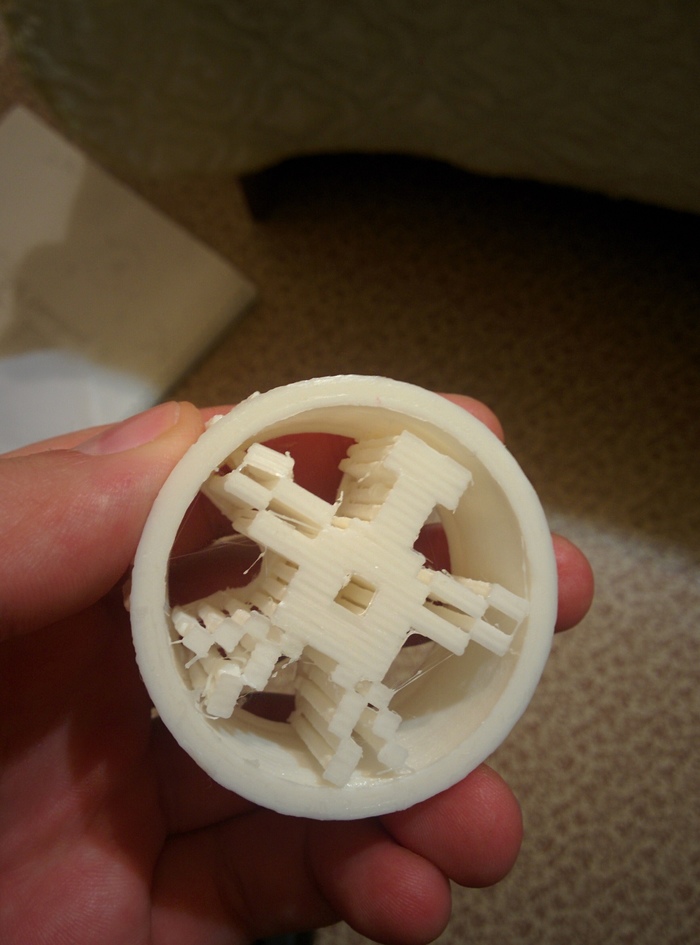

В процессе печати

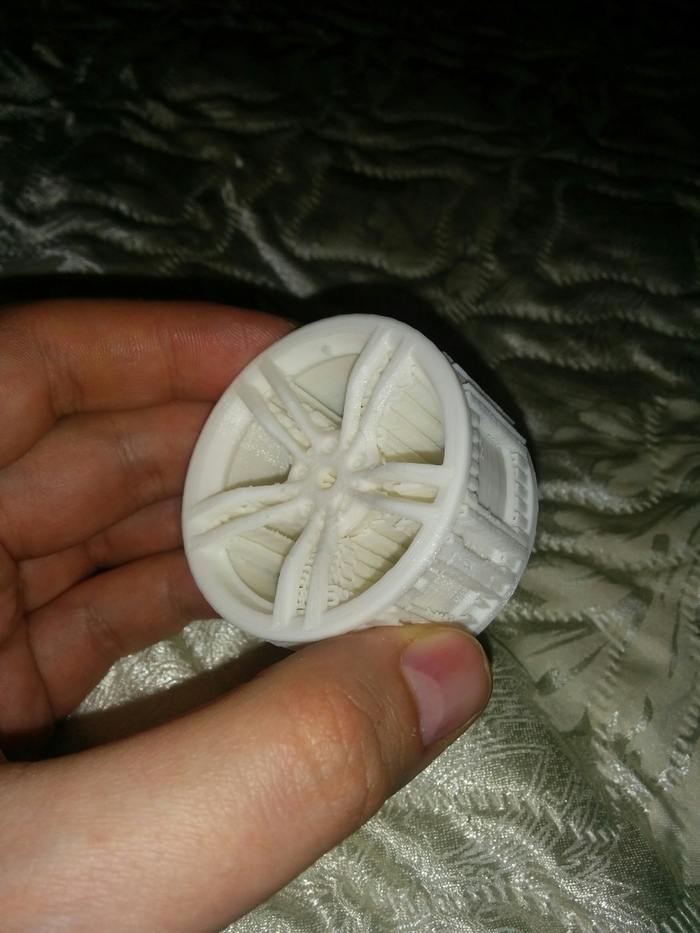

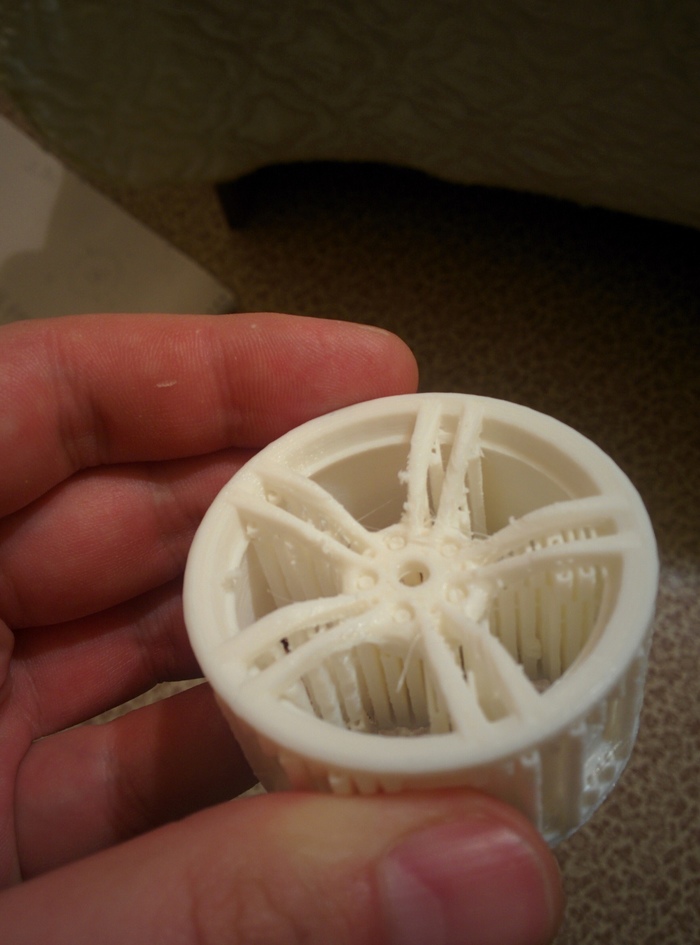

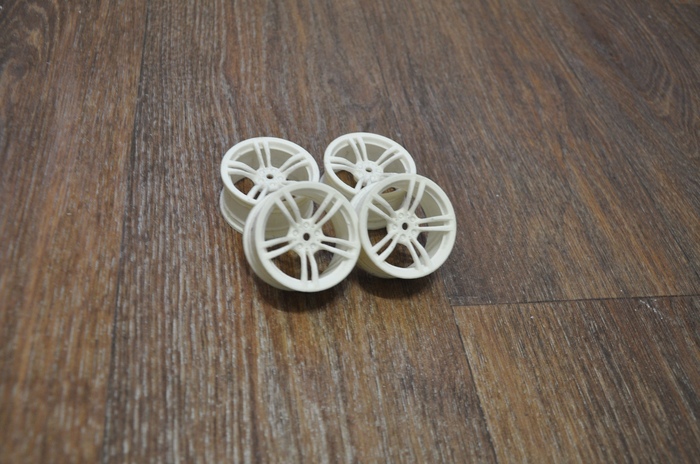

Вот и результат) Осталось очистить, подготовить, покрасить одеть резину.

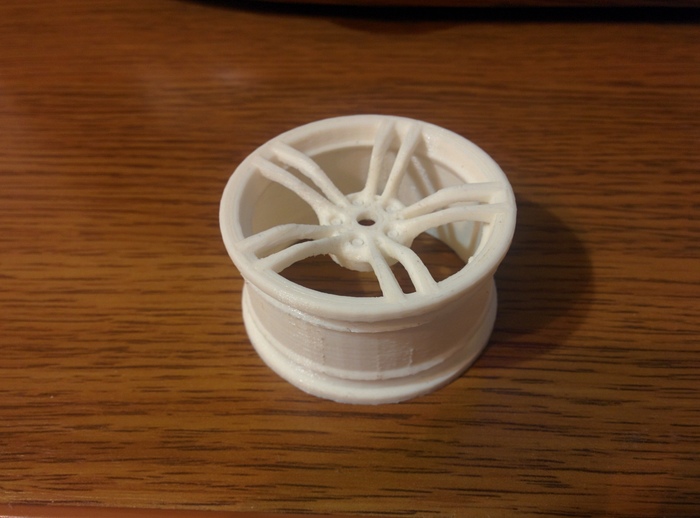

После очистки. Далее подготовка и окраска.
FDM печатью, к сожалению, качества финального не получить.
Есть еще момент с выбором шин. Была выбрана шина чуть с более высоким профилем, для того, что бы в большей мере соответствовать масштабу 1:10. Для расчета использовался шинный калькулятор, с помощью которого можно посчитать многие параметры, в том числе и колеса в сборе (диска с резиной).
Диски после обработки и покраски. FDM печать, к сожалению, не обладает высоким качеством.
Продолжение истории будет в следующем посте)
Показать полностью
18
Делаем кузов BMW 3 (f30) m sport (м пакет) c пакетом m performance для RC модели с масштабом 1/10 при помощи 3d печати. Часть 1

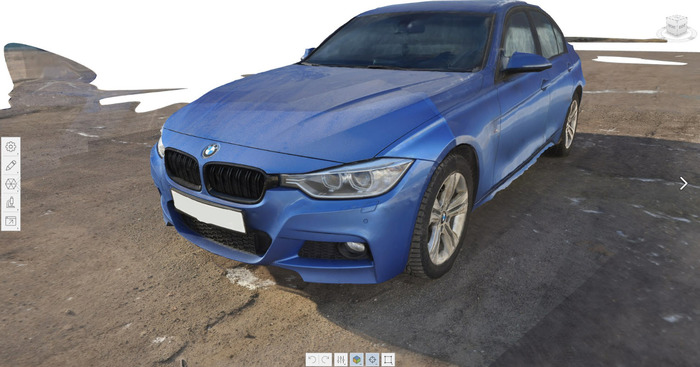

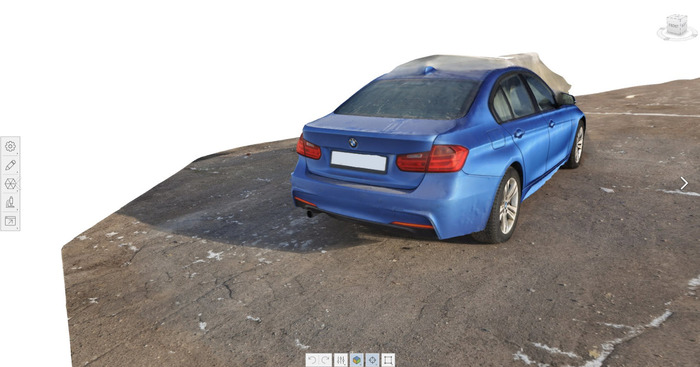

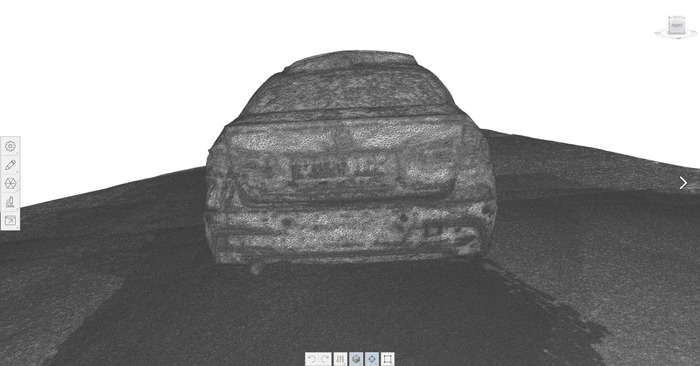

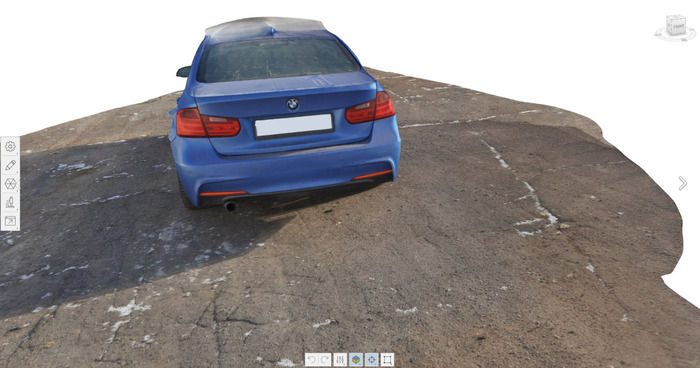

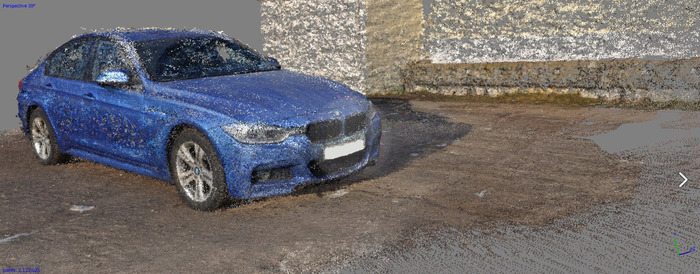

Решил попробовать использовать 3d сканирование.
Посмотрим, что из этого получится)

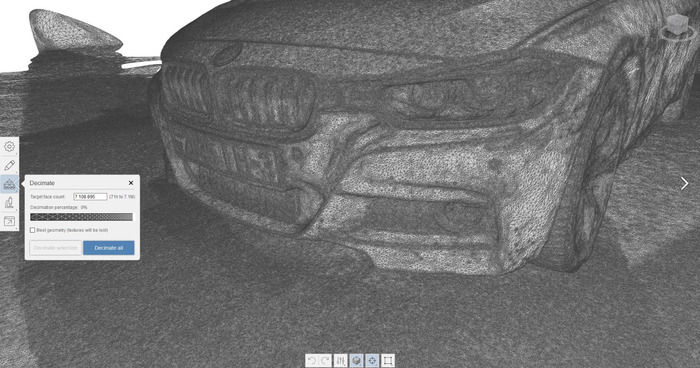

В общем, 3d сканированием вряд ли получится достичь требуемого результата. Использовались разные программы, наиболее подходящей оказалась Autodesck ReCap. Но проблема в том, что в итоге получается не оптимизированная сетка модели. Создание подходящей модели из которой по времени и трудозатратам равноценно или даже превосходит создание модели с нуля. Поэтому решено было для начала заняться поисками подходящей 3d модели, а если не получится, то сделать ее с нуля, сверяясь с 3d сканом.
После долгих поисков качественной 3d модели BMW 3 (f30) m sport естественно не нашлось) не говоря уже об m performance))

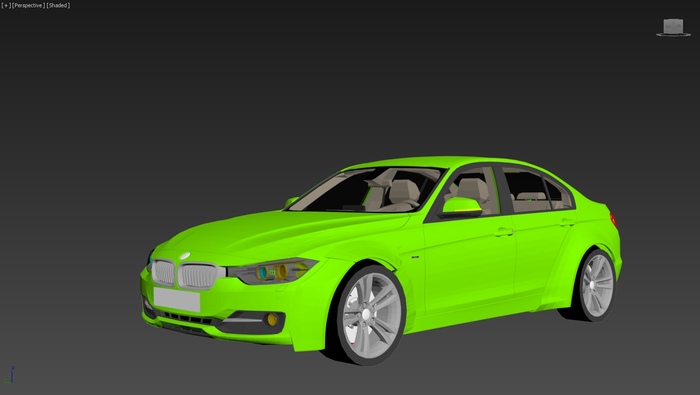

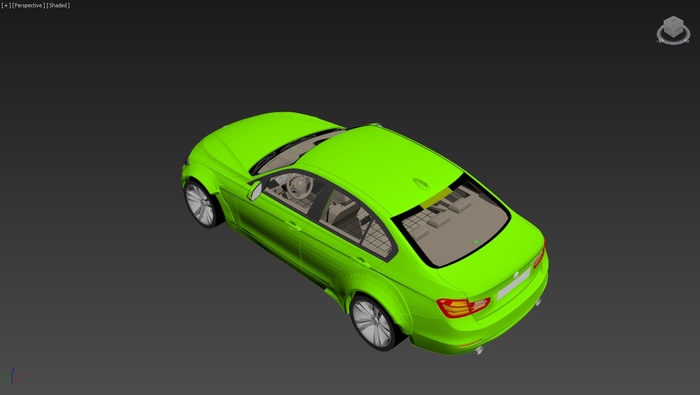

То что есть,на картинке, имеет не совсем верные формы бамперов и модели целиком. Не совсем то, что нужно.

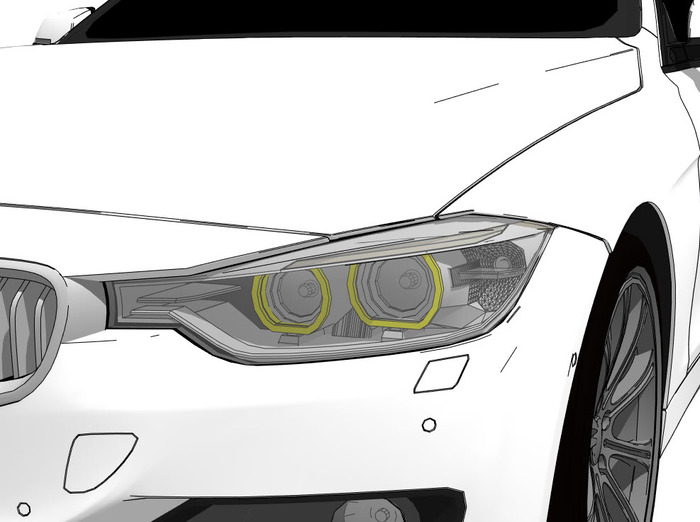

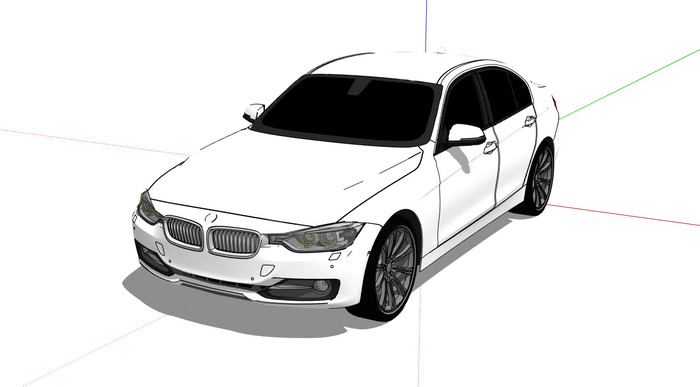

Оказывается в 3dwarehouse есть качественные модели, которые даже в большей степени соответствуют оригиналу.
Но проблема в том, что М пакета (m sport) для BMW 3 (f30) нет. Есть BMW M3/M4, а именно M sport нет, как и M performance для него.
Ну что ж будем делать M пакет и M performance сами, хорошо, что база авто уже есть)
Да, по хорошему, нужна твердотельная модель сделанная в CAD системе. Но для 3d печати можно использовать и 3dsmax в связке с другими программами.

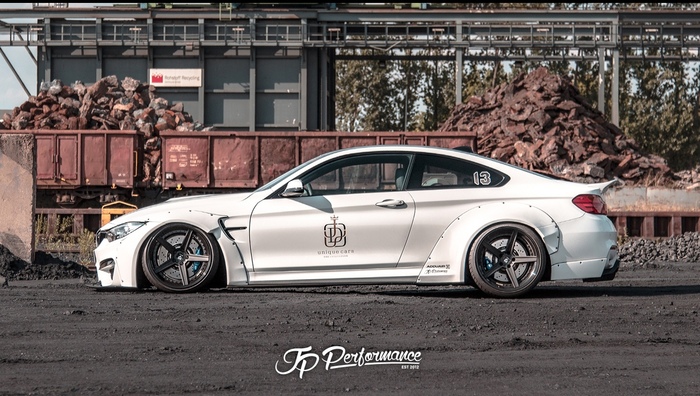

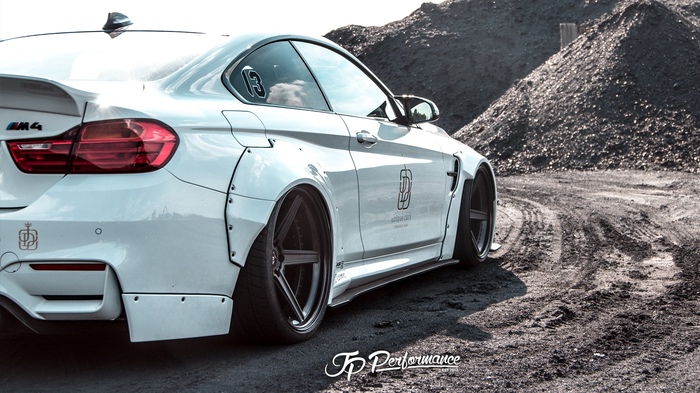

Всплыл важный нюанс. Габариты стандартного шасси 1/10 масштаба не совсем подходят для кузова BMW 3 f30. Поэтому решено было сделать расширение кузова. В качестве ориентира взят пакет расширения BMW M4 от Liberty Walk. Из всех реально существующих пакетов расширения он мне понравился больше других.
Хочется сделать ближе к аутентичному авто, поэтому расширение планируется делать менее агрессивным и выделяющимся.
Фото приблизительной примерки.
Начнем с колес, точнее c дисков. Как мне кажется, самые красивые диски из линейки BMW это 437 M style.
Эти диски устанавливаются на BMW M3/M4 (F80/F82/F83), кованные 19" разноширокие, легкие и прочные.

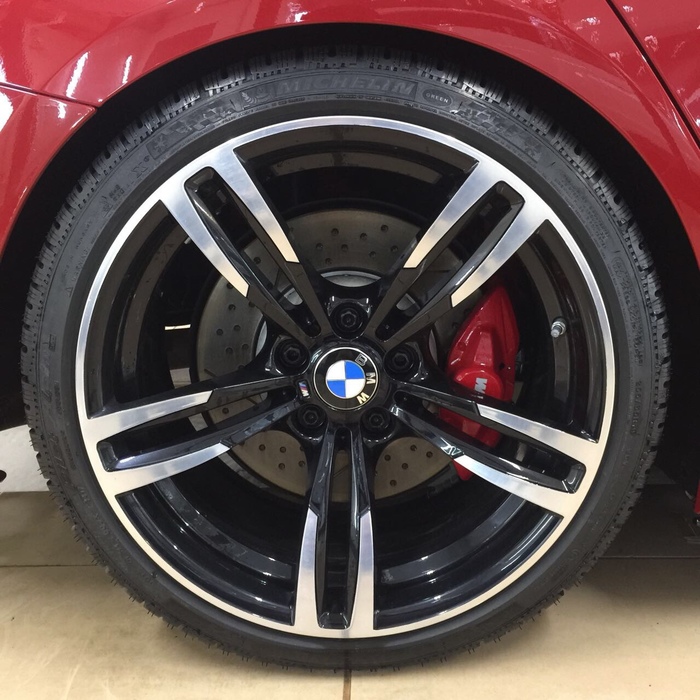

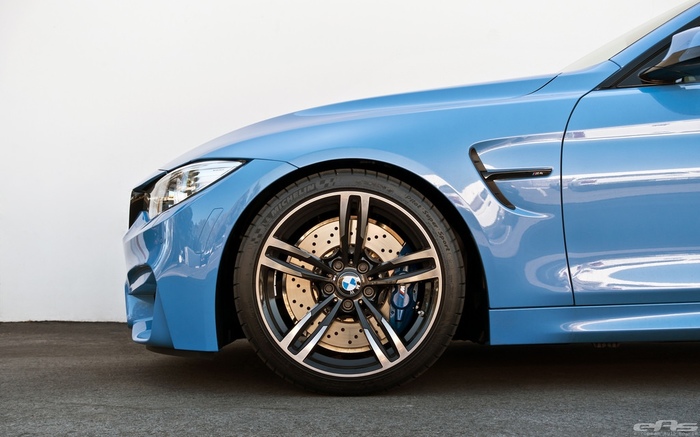

Немного фото оригинальных дисков.

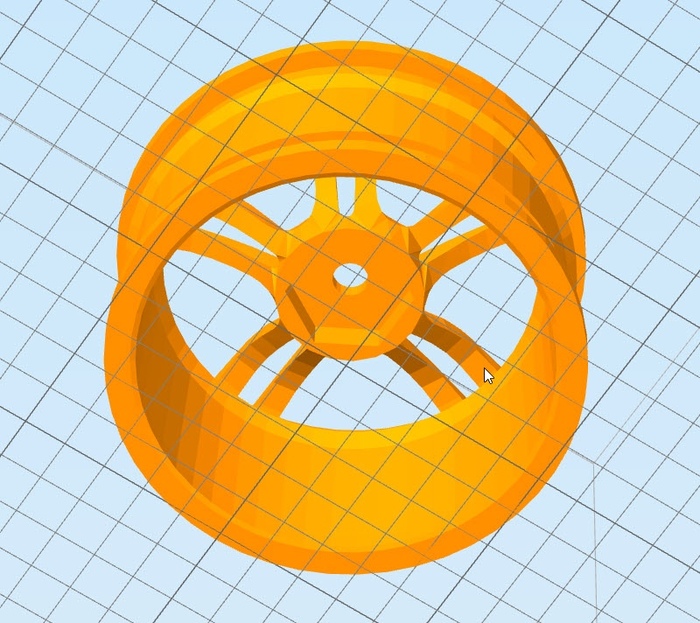

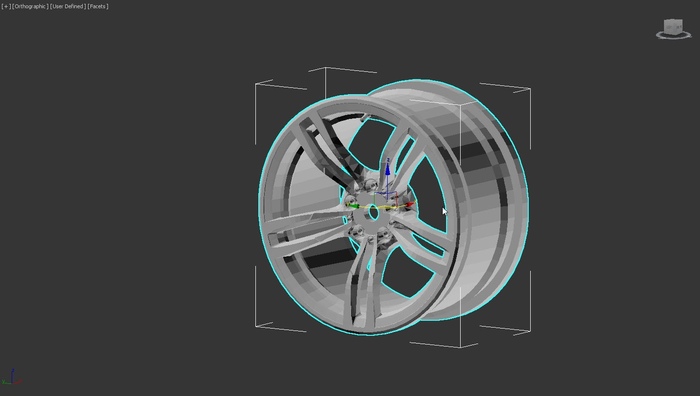

Ну и собственно скрины 3d модели.

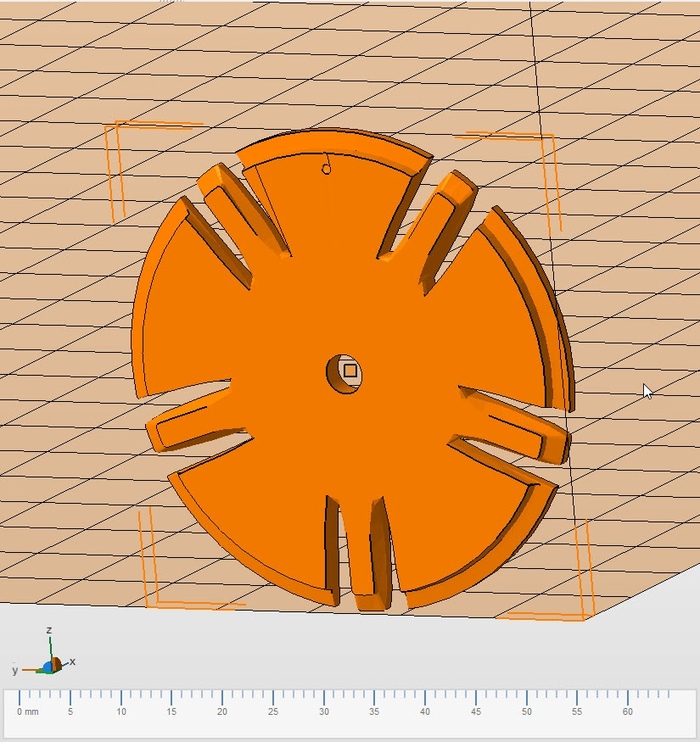

Так же для дальнейшей 2-х цветной покраски дисков будет сделан шаблон.
Показать полностью
24
Моя вторая моделька
Добрый день, выкладываю свою вторую модель. Итак это M966 TOW от academy.
Так как я чувак неопытный то про литье могу сказать только то, что оно норм. Сборка не сложная. Сразу про матчасть и прочее считание болтов, я этим не занимаюсь и не буду, собираю и крашу потому что просто по кайфу. Бойцов красил темперой, покрыл матовым лаком от zip, пигменты тоже zip
Показать полностью
5
"Crocodile"
Автор: Bjørn Jacobsen
Что: диорама
Тема: Британский танк «Черчилль-крокодил» атакует немецкий бункер.
Предполагается, что события диорамы проходят в Нормандии, после вторжения,
что означает, что он должен быть частью Королевского бронетанкового корпуса, 141-го полка («Баффы»).
Масштаб: 1/35
Британский танк «Черчилль-крокодил» - один из самых известных огнеметных танков Второй мировой войны.
Создан на базе модификации танка «Черчилль VII» и принят на вооружение британской армии в 1944 году. Вооружение танка состояло из 75мм пушки и огнемета пневматического действия, работавшего на сжатом азоте, установленного в лобовом листе корпуса вместо пулемета. Смесь подавалась к огнемету по гибкому трубопроводу, пропущенному под днищем корпуса танка. Максимальная дальность огнеметания достигала 110 метров, эффективная дальность - 75 метров.
Танки «Черчилль-крокодил» считались страшным оружием, выжигающим фашистские гарнизоны из дотов и полевых укрытий. Но тихоходность танка и плохая маневренность, сводили на нет его огневые возможности. «Черчилль-крокодил» становился чрезвычайно уязвимым на поле боя: один меткий выстрел противотанковой пушки по прицепу приводил его к взрыву, а пламя часто перекидывалось на танк.
Эти боевые машины находились в строю до конца Второй мировой войны, а в 1951 году принимали участие в боевых действиях в Корее.
Примечание:
Длина горящей струи от крокодила до бункера нереально короткая, что означает, что Croc опасно близок к немецкому бункеру.
В диораме длина пламя составляет 60 см (24 дюйма), что означает 21 м (70 футов) в масштабе 1/35.
На этом расстоянии немцы легко сбили бы «Крокодил» с Panzerfaust.
Крокодил мог выбросить горящее топливо до 137 метров (150 ярдов), но практический диапазон в боевой ситуации был бы между 73 - 91 метрами (80 - 100 ярдов).
P.S. В комментах бонус.
Показать полностью
4
Что за корабль?
Всем добрый вечер!

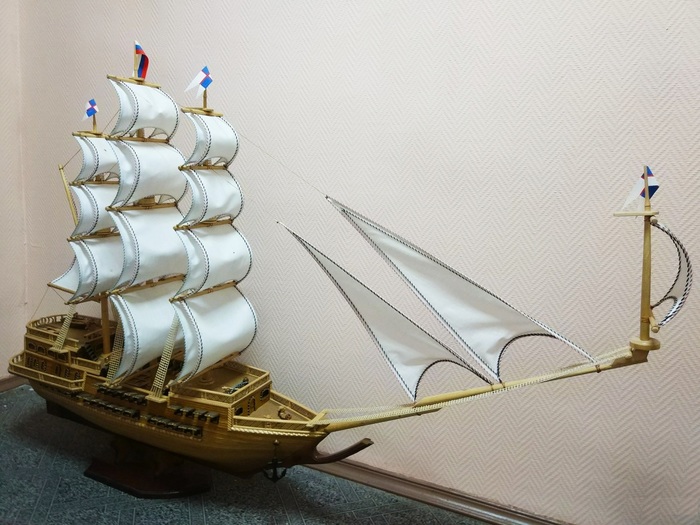

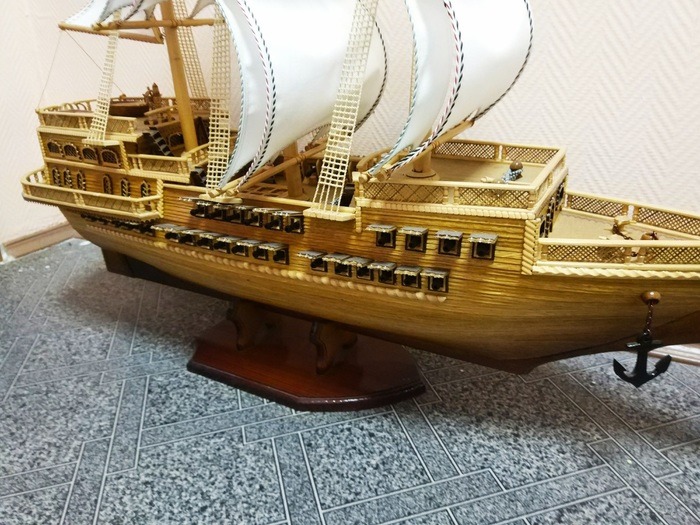

На фото - корабль, подарок знакомому.
Сам в моделях не разбираюсь, поэтому очень надеюсь на помощь знающих пикабушников.
Как вы думаете, это модель какого-то определенного реального судна? А ещё интересно, это полностью ручная работа или сборка модели из готовых деталей? Может ли это быть готовая покупная модель из магазинов подарков, как, например, китайцы предлагают?
Показать полностью
4
Модель шлюпа "Восток". Часть 14. Мелочи.
Привет всем, и прошу прощения у тех, кто ждал моих постов, что так долго не писал. Как некоторые знают, финальная фотосессия модели уже появилась на одном форуме, но сегодня речь пойдет не об этом. Рассказ о постройке подходит к концу, и сегодня я расскажу о всяких мелочах, которые добавлял на шлюп. Не будем отвлекаться и перейдем к сути.

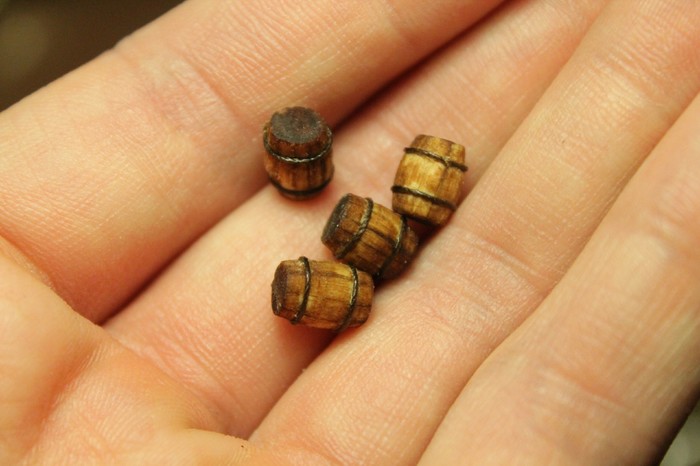

для начала мне захотелось оживить палубу. Т.к. паруса у корабля свёрнуты, наличие бочек и ящиков на палубе вполне допустимо - предположим, во время погрузки. Их я и решил сделать. Бочки просто вырезал на конце круглых реек, оставшихся от оснований мачт. Стяжки на них просто из ниток.
Сделал их всего 4, и покрасил.

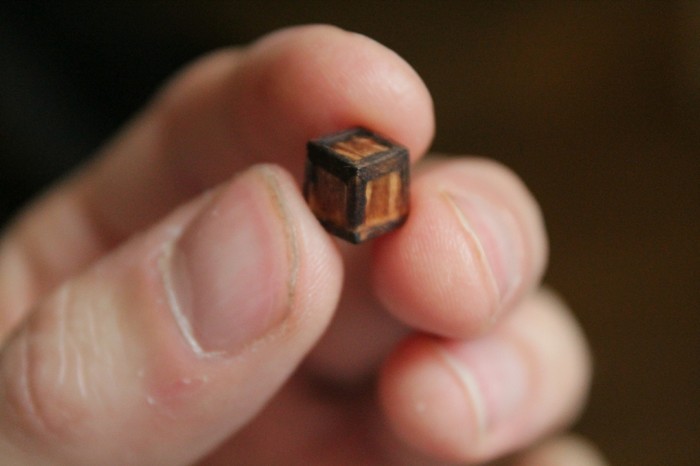

А вот ящик сделал только один, слишком много с ним возьни было. Да, он из досочек, и с выпирающими ребрами)

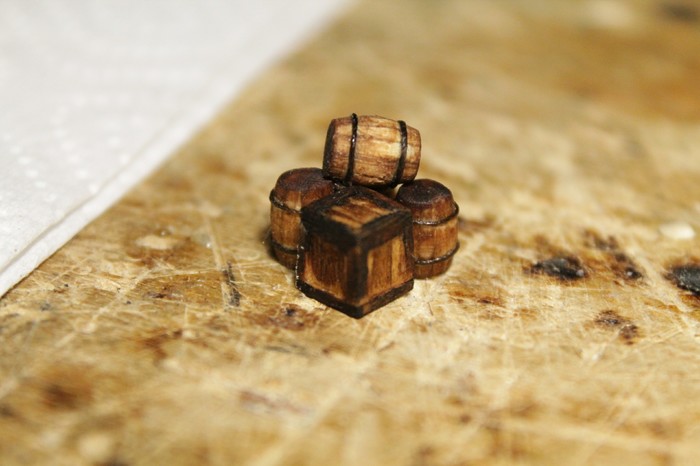

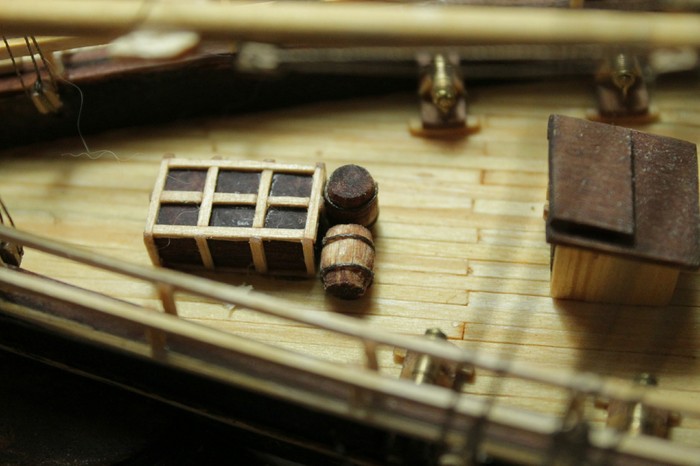

Вот они все вместе.

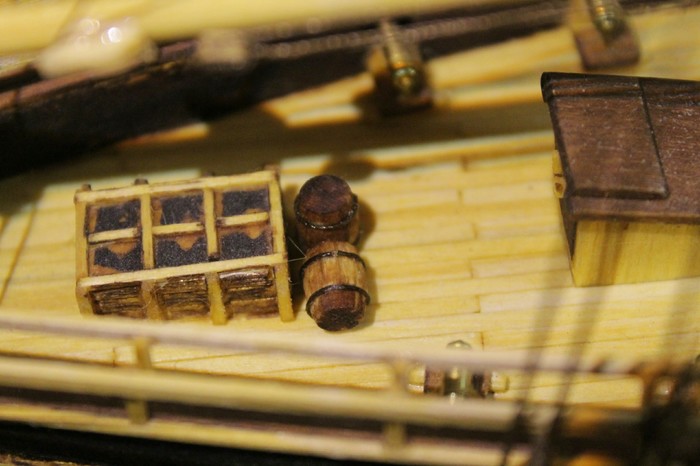

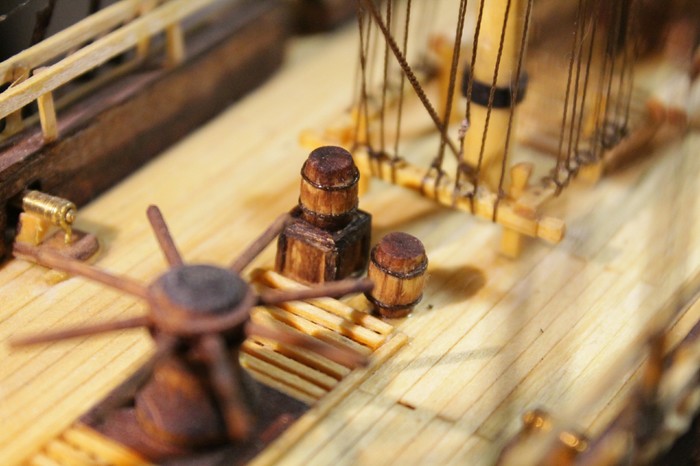

Пару бочек и ящик я поставил перед шпилем:
А оставшиеся две бочки решил поставить около ящика с оружием:
И мне настолько не понравилось, как он выглядит на фотографии, да ещё и то, что он всё это время был таким кривым, что я его всего пару дней назад отковырял его и сделал заново:

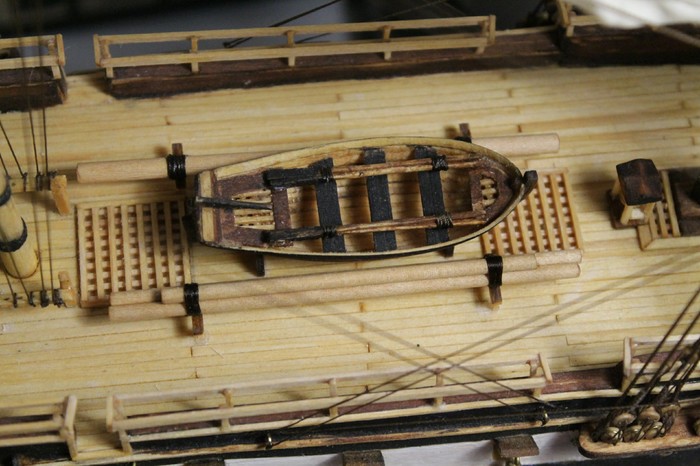

Ещё для оживления палубы около шлюпки я поставил запасные деревья для рангоута на поставки для них, которые стояли там с момента завершения работ над палубой.

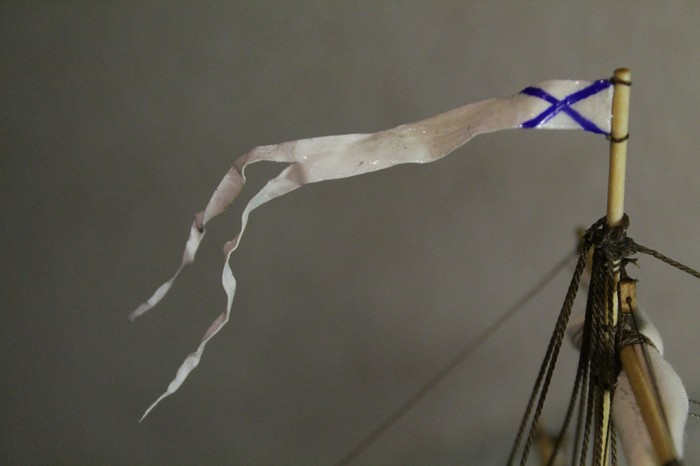

Вопрос про флаги уже был в прошлом посте, так что вот, без лишних предисловий. Рисовал их на ткани от парусов акриловыми красками.
Он так блестит только из-за вспышки, потому что я закреплял его форму клеем, чтобы он не висел.

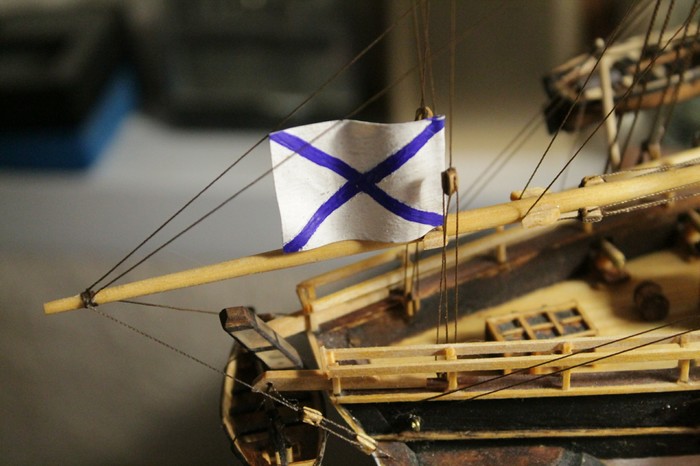

А этот недавно тоже переделал, его теперь можно поднимать и опускать, снасти подвижные.

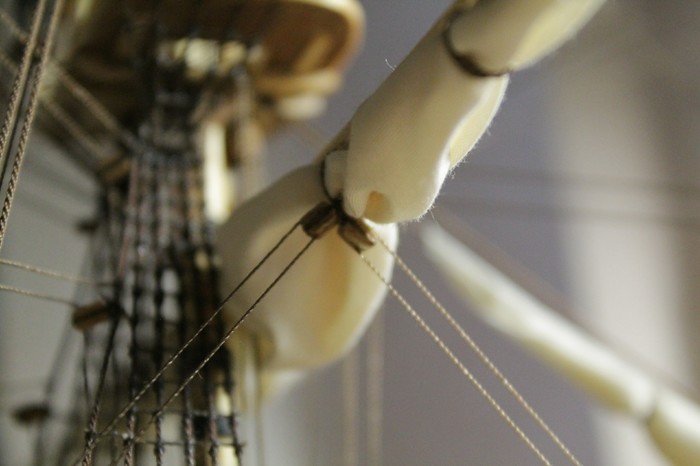

Я уже упоминал, что сделал имитацию бегучего такелажа парусов. Ибо паруса свернуты, так вот он выглядит на нижних реях всех мачт:
Концы этих снастей проходят через борта на палубу, пересекаясь в середине.
А уже потом я добавил бегучий такелаж парусов на все реи. Не буду вдаваться в подробности - просто снастей стало побольше, хотя в комплесе этого сразу и не заметно.

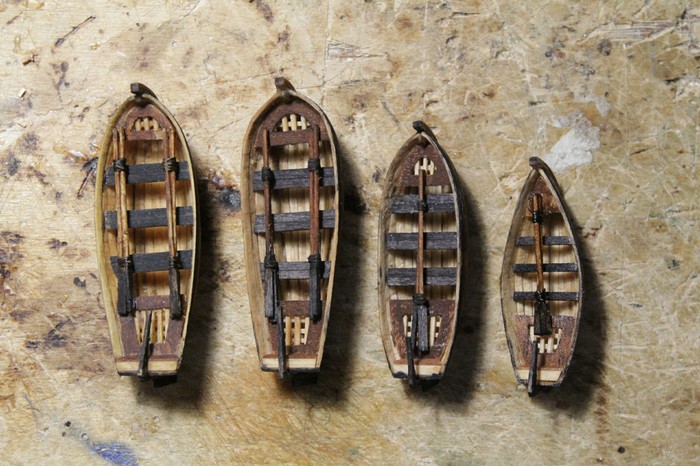

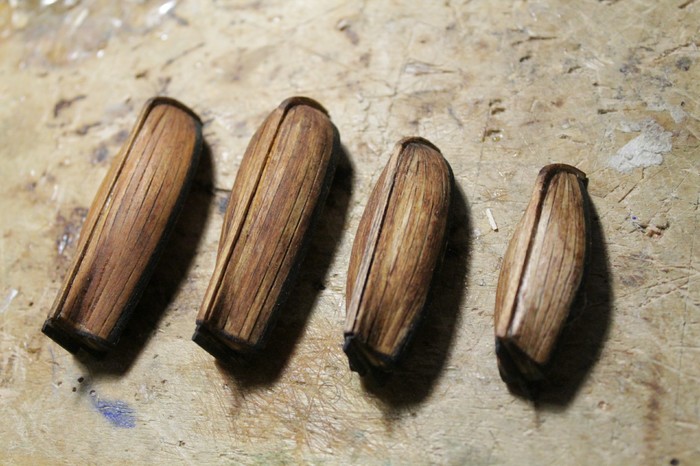

Корабль готов, и всё, что осталось сделать - это шлюпки к нему. Про технологию их изготовления я рассказывал тут. Одна уже была готова, и по тому же принципу я сделал ещё три. И да, они все разные, так и должно быть)

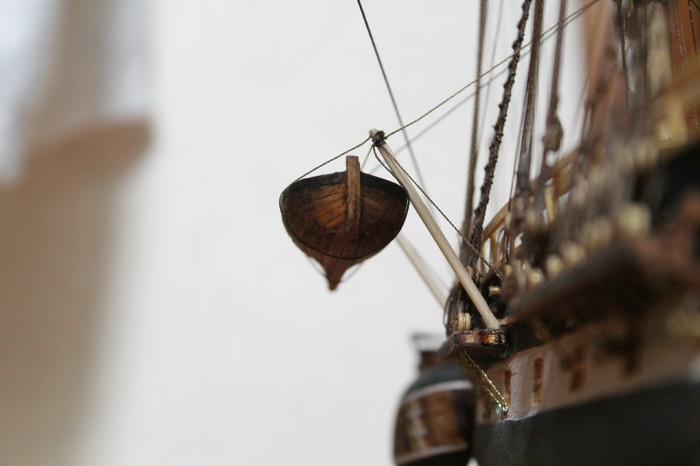

И потом повесил их на шлюпбалки.

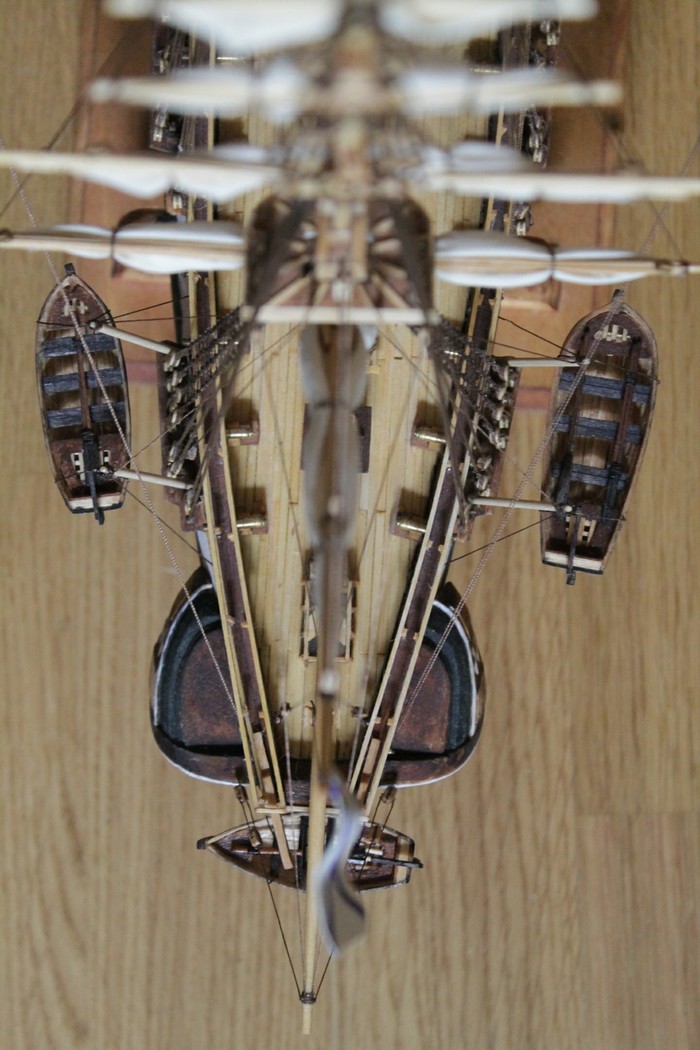

Две по бокам, и одна за кормой:

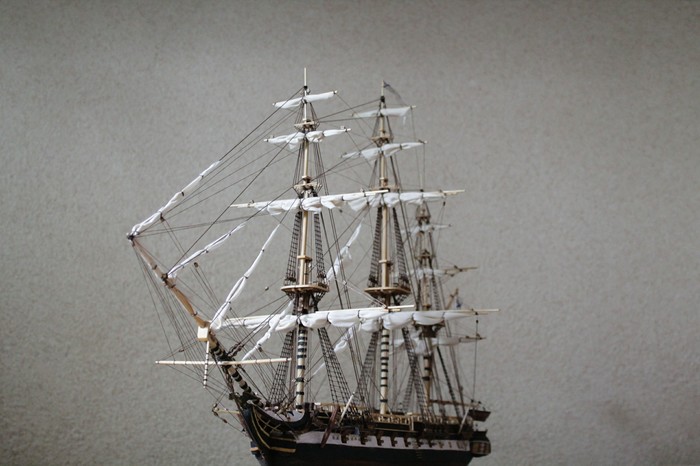

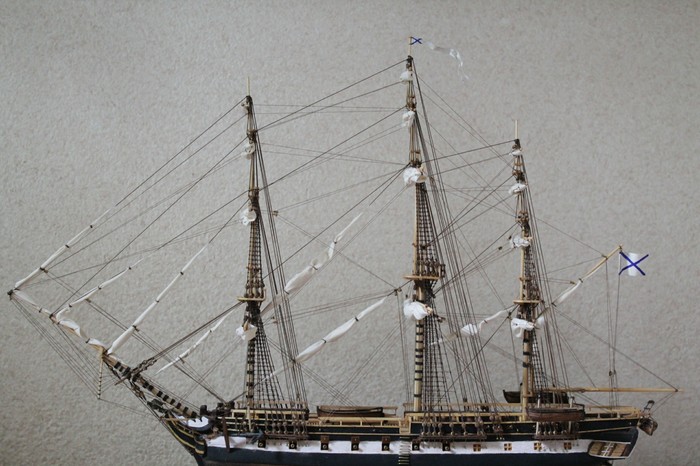

На этом всё. Теперь уже точно). Постройка завершена, и следующий пост будет финальной фотосессией. Но выложу я его только когда приедет витрина, чтобы вы видели, как корабль выглядит вместе с ней. Как-то так. Всем добра)
