На самом деле, я давно хотел себе в стойку CD плеер нашего производства, ибо ПКД-124, который был у меня до этого уже был слишком новым, там от Веги только надпись на корпусе, всё остальное OEM от корейской Sae Wha. А ПКД-122 или что-либо иное в хорошем рабочем состоянии мне не попадались.

Но недавно всплыл этот экземпляр. Пломба, документы, рабочее состояние и почти идеальный вид! Цена немного кусалась, но для аппарата в таком состоянии она была приемлема, так что я решил потратиться.

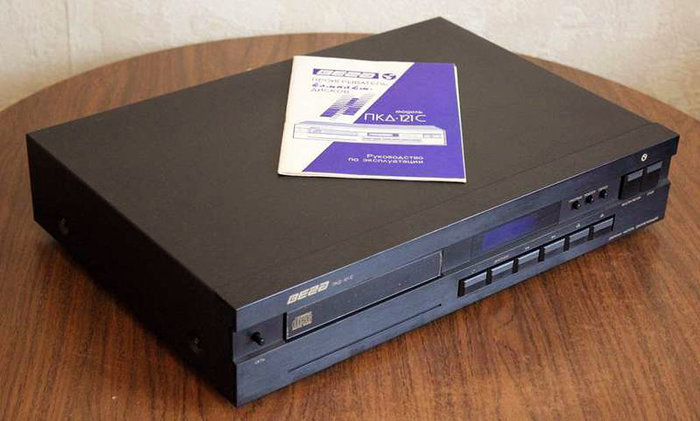

Сам аппарат достаточно поздний, 1994 года, с жёлтыми надписями и дисплеем зелёного свечения.

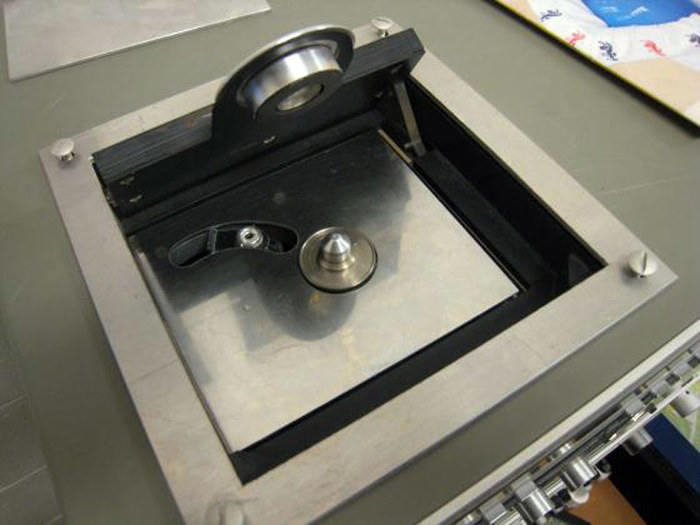

Лоток у данного аппарата достаточно массивный.

Внутри есть подпружиненный столик с мягкими вставками, на которые ложится диск при загрузке.

Возвращаясь к вопросу OEM, мозги и привод здесь японские от SANYO. На плате стоят конденсаторы фирмы Rubycon.

Общий вид на внутренности устройства.

Из нашего здесь -

Блок индикации.

Плата усилителя для наушников (снизу)
Платы кнопок управления (сверху и по бокам, на фото боковых не видно)

Блок питания

Ну и сам корпус, где это собрано.

Уже куда интереснее с точки зрения количества наших компонентов.
Из выходов здесь только стандартные RCA, хотя я встречал упоминания о возможности вывести с платы S/PDIF.

А теперь о самой проблеме. У данного аппарата крайне нежный процессор, порты управления часто умирают от статики. Если верить слухам, то Веге пришлось разработать свой контроллер для оставшихся без родных плат приводов. (я его не видел)


Не помогает и то, что клавиши выполнены в виде металлических пластин, которые нажимаются пластиковыми толкателями с металлическими накладками, а они в свою очередь могут собирать на себя заряд.
Родные платы сделаны из гетинакса.

Вот так выглядят новые платы на замену, выполнены из нормального текстолита с настоящими тактильными кнопками. Купил я их на авито у одного человека, насколько я понимаю, у автора проекта. Ссылку давать не буду, но вряд ли кто-то ещё в РФ их делает.

Продавец прикладывает в посылку инструкцию, но я не стал ею пользоваться. Если делать как он говорит, то нужно заземлить корпус и жало паяльника и после этого выпаять старые/запаять новые платы.
Я же не хотел рисковать, так что снял старые платы пультов полностью с отключением их от платы управления. Тогда можно паять спокойно.

Также, из-за того что кнопки на новой плате чуть выше, требуется укоротить толкатели. Буквально на 1 миллиметр и пригладить паяльником чтобы разровнять площадку.

После установки плат обратно в модуль нужно проверить на уверенный щелчок, и так же проверить после установки обратно в лицевую панель, можно даже не закручивая. Почему-то пара кнопок в нижнем ряду на весу работала идеально, а при установке не хотели нажиматься. После того как я чуть подплавил толкатели, всё стало нажиматься нормально.

Продан этот аппарат был в Барнауле в марте 94 года и с тех пор не покидал его приделов.

Серийный номер тоже совпадает, пломбу уже снимал я.

А вот так выглядит обложка инструкции. Вместе с ней ко мне попала монтажная и принципиальная схемы от Веги МП-122-С, видимо кто-то её не туда положил когда эти аппараты были у одного человека.

Ну и демонстрация работы данного проигрывателя, используется самописный CD-R, с одной стороны чтобы не получить совпадение по авторским правам, а с другой чтобы показать что данный аппарат имеет достаточно живой лазер. Хотя считывание штамповки происходит быстрее. То, что лоток закрылся не с первого раза, скорее всего говорит о том, что пассик немного не такой как должен быть, оно и не удивительно, его я клеил цианокрилатом из другого, более длинного, пассика. Но такая проблема с ним бывает редко.

Всем спасибо за внимание, буду рад почитать ваши комментарии и ответить на вопросы, если такие будут!

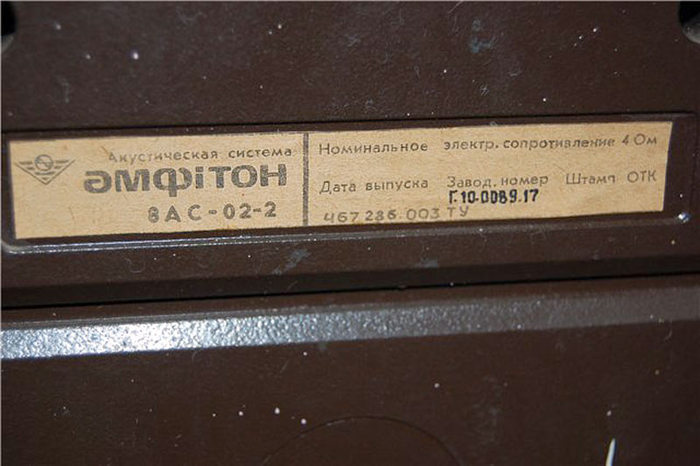

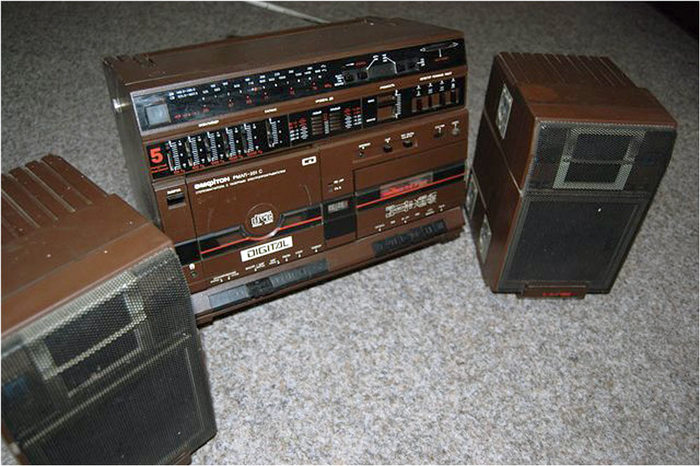

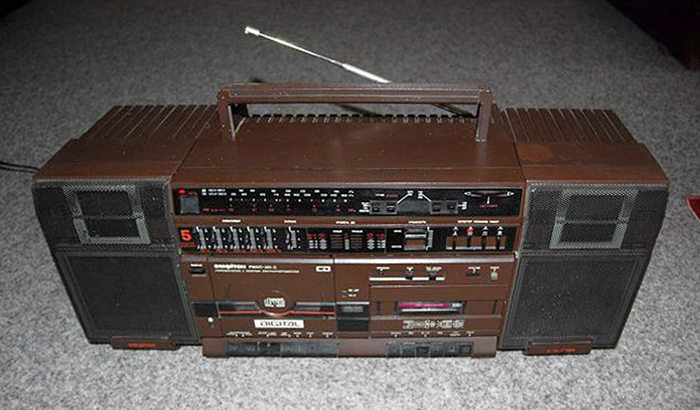

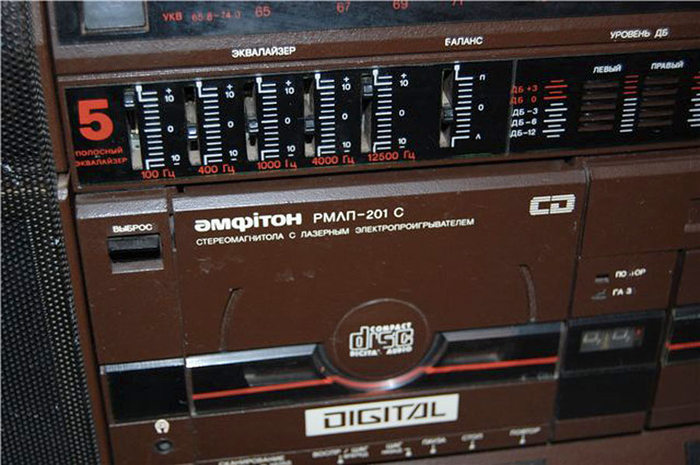

Магнитола с лазерным проигрывателем "Амфитон РМЛП-201С" выпускалась с начала 1990 года Львовским ЛПО имени Ленина. Магнитола предназначена для приема монофонических и стереофонических программ радиовещательных станций в диапазоне УКВ и монофонических в диапазонах ДВ и СВ, запииси моно или стереофонических звуковых программ на магнитную ленту от внутренних и внешних источников сигналов, электроакустического воспроизведения принимаемых программ, магнитных фонограмм, звуковых программ с компакт-диска и от внешних источников сигналов через акустические системы или головные телефоны. Магнитола состоит из приёмника, стереофонической магнитофонной панели, лазерного электропроигрывателя, эквалайзера, усилителя мощности НЧ и двух двухполосных акустических систем.

Более подробно о магнитоле "Амфитон РМЛП-201С" в журнале Радио № 1 за 1990 год.

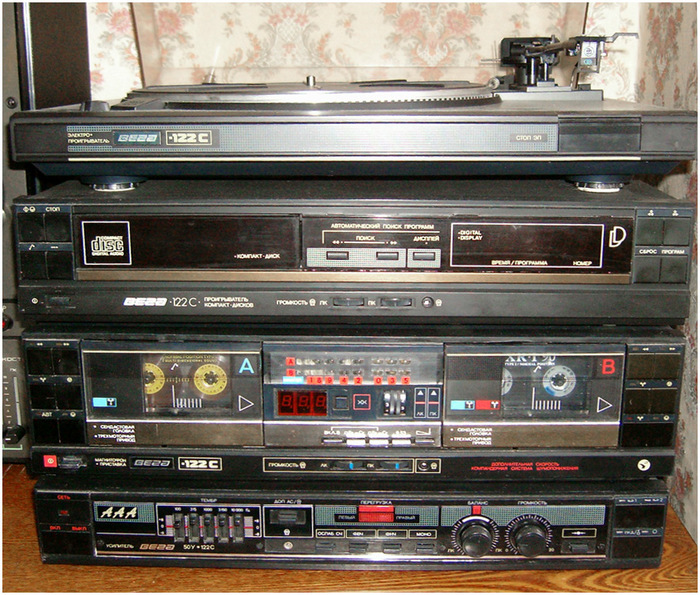

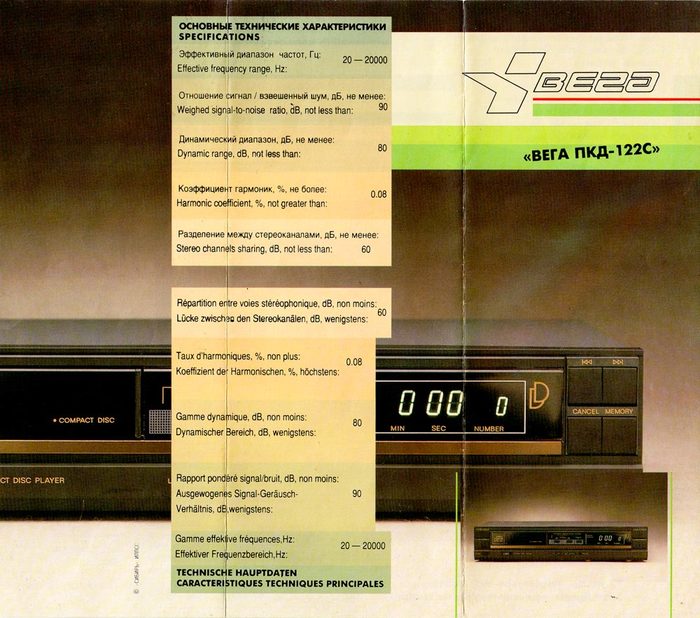

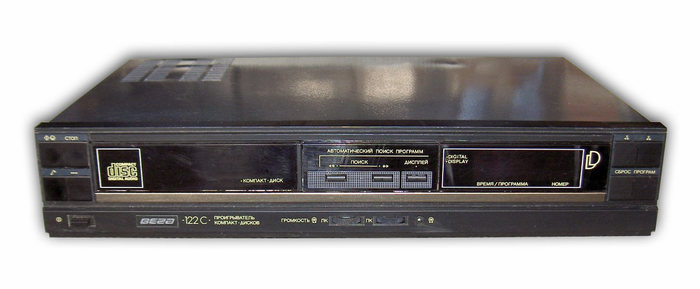

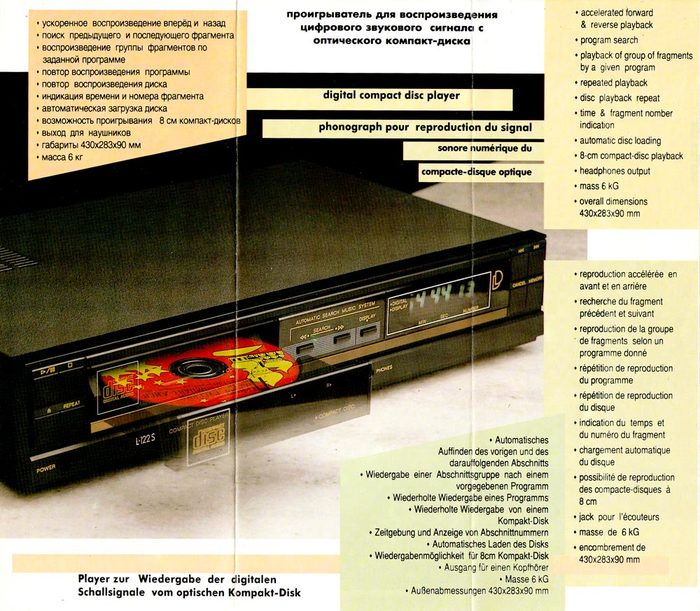

Проигрыватель компакт-дисков "Вега ПКД-122С" с 1991 года выпускал Бердский радиозавод. ПКД предназначен для воспроизведения цифрового сигнала с лазерных компакт дисков и преобразования его в сигнал звуковой частоты. ПКД имеет: устройство для выбора и воспроизведения фонограмм по заданной программе; узел автоматического поиска предыдущей и последующих фонограмм; индикаторы режимов работы. Диапазон рабочих частот 20...20000 Гц, КНИ - 0,08%. Отношение сигнал/взвешенный шум 90 дБ. Разделение между стереоканалами 60 дБ. Потребляемая мощность 12 Вт. Габариты ПКД - 430х285х110 мм. Масса 6,1 кг. ПКД входил в комплекс "Вега-122С", но продавался и отдельно.

Проигрыватель компакт-дисков "Союз-101 ЛП" разработан и подготовлен к выпуску с 1991 года инженерами Брянского электромеханического завода. О дальнейшей судьбе аппарата ничего не известно, имеется только его технические характеристики в журнале "Радио" № 3 за 1991 год.

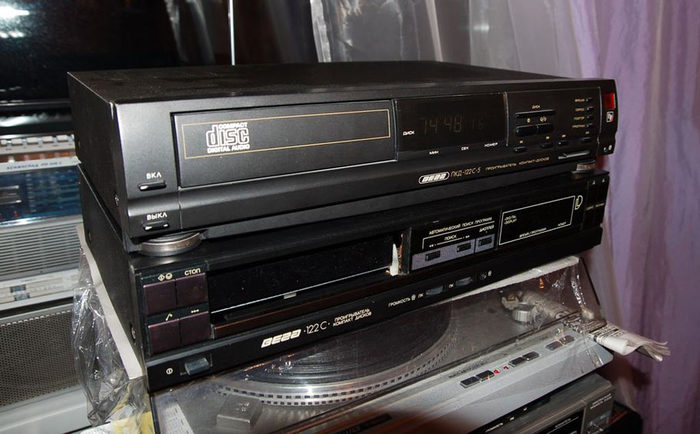

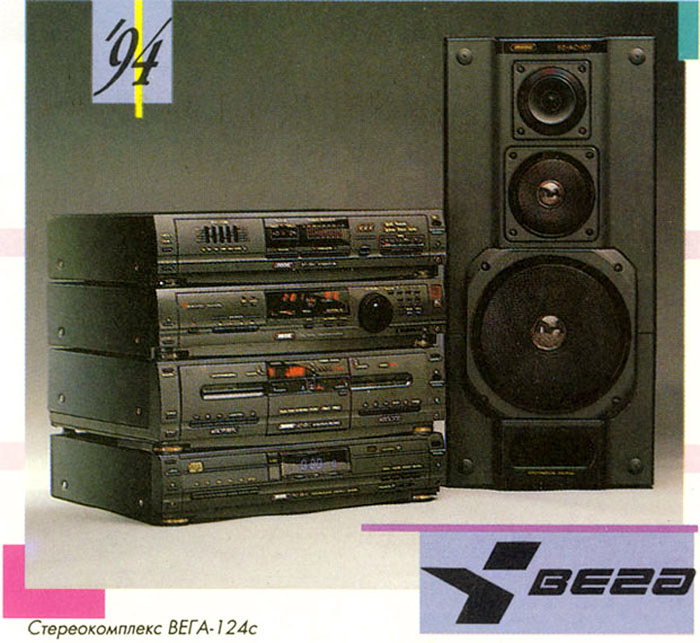

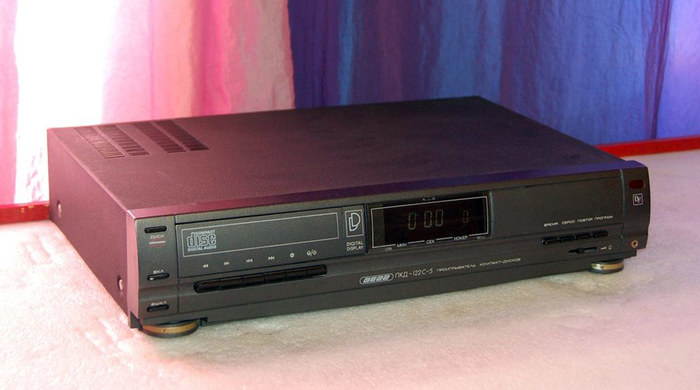

Проигрыватель компакт-дисков "Вега ПКД-122С-5" предположительно в 1992 году разработал Бердский радиозавод. Для стереокомплекса "Вега-124", выпуск которого готовился в 1994 году был разработан CD-проигрыватель "Вега ПКД-122С-5". Аппарат имел современный дизайн, ПДУ, более совершенную индикацию. Отечественная элементная база задействовалась по максимуму. Оптико-механический блок и ЦАП использовались те же, что и в предыдущей модели (Sanyo). Ни ПКД, ни другой аппарат из комплекса в серийное производство запустить не удалось. ПКД "Вега ПКД-122С-5" выпущен в количестве пяти экземпляров, причём сохранившиеся образцы отличаются друг от друга дизайном.

КОНЕЦ

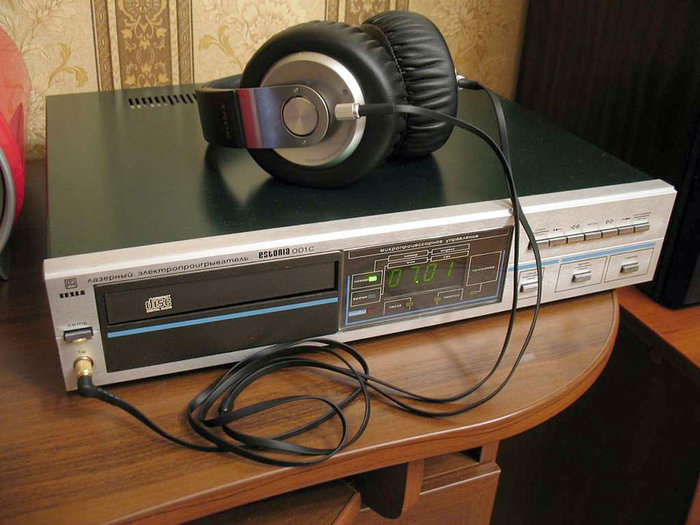

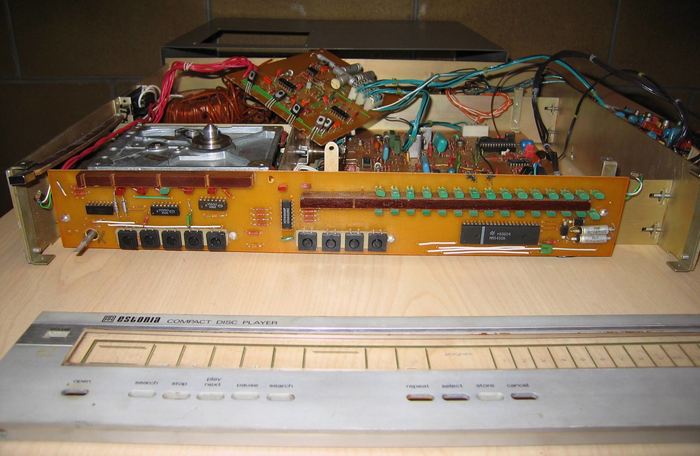

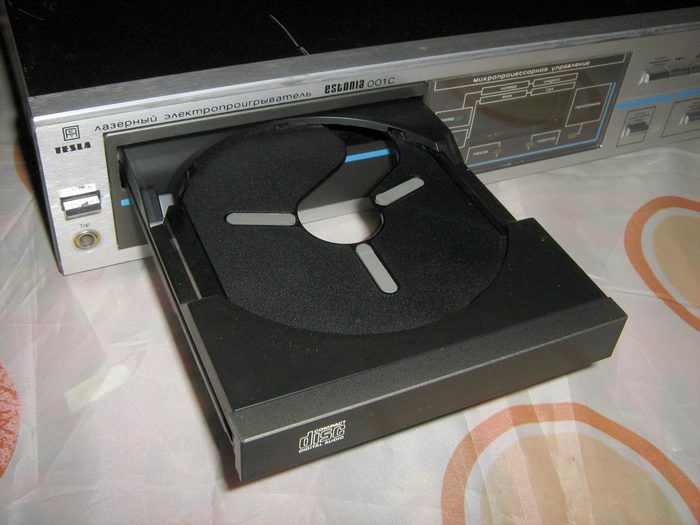

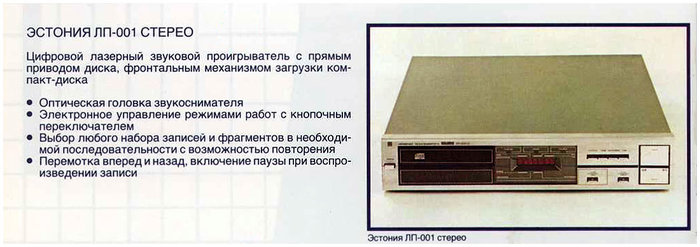

Проигрыватель компакт-дисков "Эстония ЛП-001С" с 1988 года выпускал Таллинский завод "Пунане РЭТ". Цифровой лазерный проигрыватель с прямым приводом диска и фронтальным механизмом загрузки компакт-диска предназначен для высококачественного прослушивания фонограмм с компакт-дисков, совместно с УКУ высокого класса и на стереотелефоны. В ПКД предусмотрены: оптическая головка звукоснимателя; электронное управление режимами работ с кнопочным переключателем; выбор любого набора записей и фрагментов в нужной последовательности с возможностью повторения; перемотка вперед и назад; включение паузы при воспроизведении записи. Первые выпуски проигрывателя (фото вверху) отличались от серийного проигрывателя. Всего выпущено 2454 проигрывателя. В производстве ПКД принимала участие фирма "TESLA".

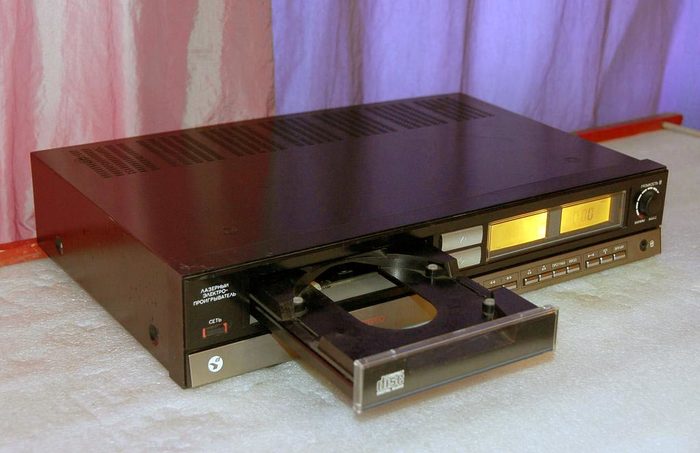

Лазерный проигрыватель "Феникс-005-стерео" разработан и выпущен малой серией предположительно в 1989 году Симферопольским заводом "Фиолент". Проигрыватель планировалось использовать в одноимённом комплексе "Феникс-005-стерео" выпускавшимся с 1981 года Львовским ПО имени 50-летия Октября. Отечественным в аппарате был только корпус; узлы и блоки соответствовали модели "Вега ПКД 121".

Информация (частично) и фотографии с сайта http://red-innovations.su/sheets/pcd.html.

Проигрыватели компакт-дисков "Эстония ЛП-002С" и "Эстония ЛП-003С" были разработаны предположительно в 1989 году Таллинским заводом "Пунане РЭТ". Эстонская ССР объявила о государственном суверенитете, из-за чего экономические связи стали рушиться, производство ПКД "Эстонии ЛП-001" прекращено, а разработанные на смену модели "Эстония ЛП-002" и "Эстония ЛП-003", так и останутся только разработками.

Продолжение следует...

Лазерный проигрыватель компакт-дисков "Эстония ЛП-010С" разработан и выпущен в количестве 50 экземпляров в 1985 году Таллинским заводом "Пунане РЭТ". В 1985-1986 годах на заводе "Punane Ret" была изготовлена опытная партия CD-проигрывателей "Эстония ЛП-010". Разработчики применили микросхемы и оптико-механический блок (CDM-1) от фирмы "Philips". Схемотехнические решения также во многом были заимствованными: например, плата обработки сигнала практически повторяла аналогичный блок ПКД "Philips CD-204". ПКД должен был стать частью нового блочного музыкального центра "Эстония-010", но отсутствие необходимых комплектующих перечеркнуло эти планы.

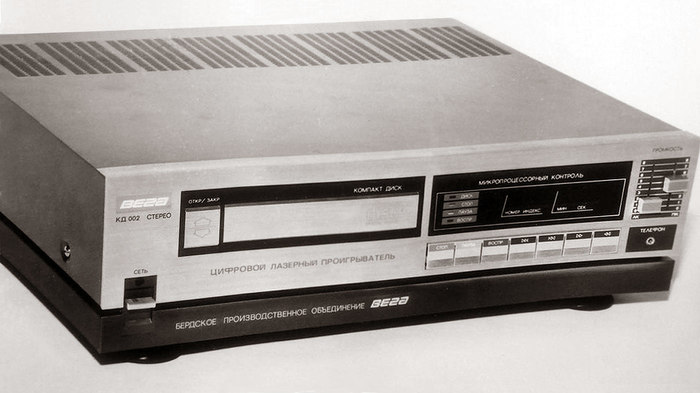

Проигрыватель компакт-дисков "Вега КД-002С" предположительно в 1986 году разработан Бердским конструкторским бюро. С середины 80-х годов инженеры специального конструкторского бюро Бердского радиозавода разработали серию ПКД. Прежде всего, это ПКД "Вега КД-002С" и ПКД "Вега ЦЗЛП-003" - прототипы будущих ПКД.

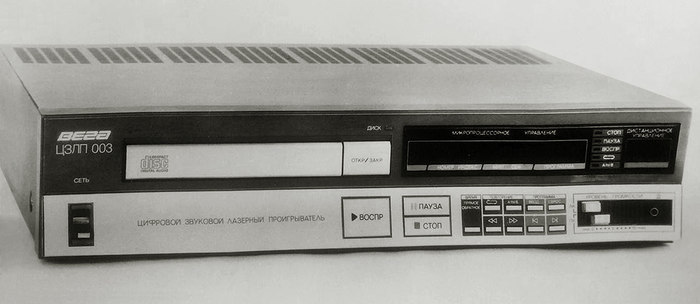

Проигрыватель компакт-дисков "Вега ЦЗЛП-003" предположительно в 1987 году разработан Бердским конструкторским бюро. С середины 80-х годов инженеры специального конструкторского бюро Бердского радиозавода разработали серию ПКД. Прежде всего, это ПКД "Вега КД-002С" и ПКД "Вега ЦЗЛП-003" - прототипы будущих ПК.

Фотография и часть информации о ПКД с сайта http://red-innovations.su/sheets/pcd.html

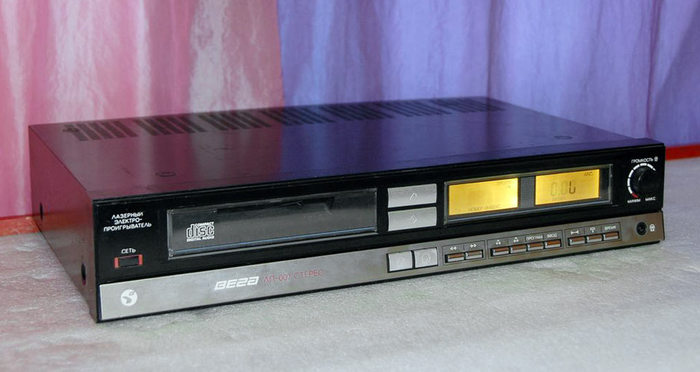

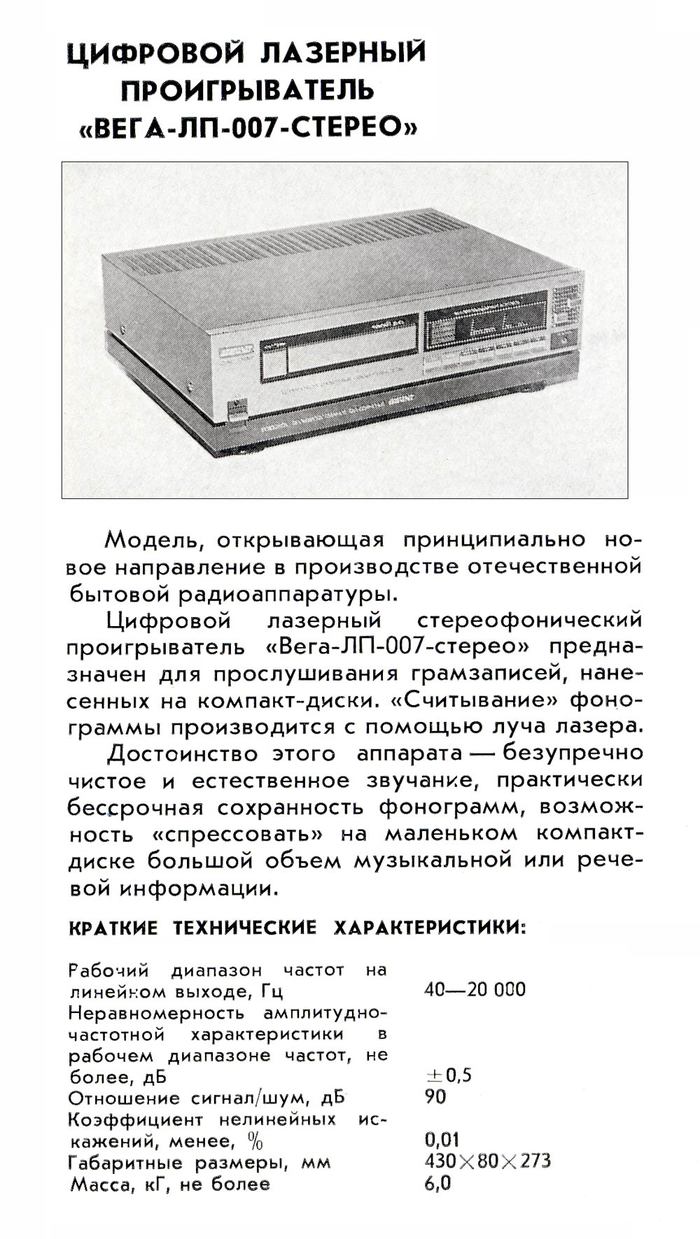

Лазерный проигрыватель компакт-дисков "Вега-ЛП-007C" с 1988 года небольшой серией (~ 100 штук) выпустило Бердское ПО "Вега". Цифровой лазерный стереофонический проигрыватель "Вега-ЛП-007-стерео" предназначен для прослушивания компакт-дисков. Считывание фонограммы производится с помощью лазера. Достоинство фонограмм на лазерных компакт-дисках - чистое звучание, бессрочная сохранность фонограмм, достаточно большой объёма звуковой информации. Технические параметры проигрывателя: рабочий диапазон воспроизводимых частот на линейном выходе 40..20000 Гц; неравномерность АЧХ в рабочем диапазоне частот ±0,5 дБ; отношение сигнал/шум 90 дБ; КНИ - 0,01%. Габариты проигрывателя 430х80х273 мм. Масса 6,0 кг.
