Современная компания MacDon Industries Ltd. «выросла» из предшествовавшей ей Killbery Industries Ltd., которую братья Том и Билл Киллбери основали в 1949 году как фирму по производству навесных опрыскивателей и другой сельскохозяйственной техники. И уже в 1951 году эта компания выпустила на рынок первую в Северной Америке самоходную валковую жатку, получившую название Grain Saver.
Самоходная валковая жатка Killbery Grain Saver, 1951 год. Хорошо видно, что на рабочем месте оператора (слева) отсутствует руль: жатка управлялась парой рычагов - как гусеничный трактор.
Самоходная валковая жатка Killbery Grain Saver, 1951 год. Хорошо видно, что на рабочем месте оператора (слева) отсутствует руль: жатка управлялась парой рычагов - как гусеничный трактор.
Жатка Grain Saver имела ширину захвата 4,2 метра и приводилась в движение двухцилиндровым двигателем воздушного охлаждения мощностью 18,5 л.с. Двигатель, закрытый кожухом с вентилятором охлаждения, располагался позади жатки справа, а рабочее место оператора – справа. Между двигателем и рабочим местом оператора располагался клиноременный вариатор хода, муфта сцепления и муфта включения самой жатки. Основные (ведущие колеса) жатки устанавливались под полотенными транспортерами, вращение на них передавалось через цепные передачи. Позади жатки располагалось опорное флюгерное колесо.
Самоходная жатка была столь же революционной идеей, как и появившийся за десяток лет до нее самоходный комбайн. По сравнению с распространенными тогда прицепными жатками, которые в рабочем положении следовали справа-позади трактора, самоходная жатка имела целый ряд преимуществ:
Оператор имел отличный обзор на режущий аппарат и транспортеры жатки, что позволяло ему наблюдать за рабочим процессом, глядя прямо по направлению движения - без необходимости сидеть вполоборота и постоянно вертеть головой.
Клиноременный вариатор хода позволял легко и быстро бесступенчато регулировать скорость движения жатки в зависимости от урожайности и состояния скашиваемой культуры.
Меньший вес самоходной жатки по сравнении с трактором, а также использование экономичного двигателя мощностью 18,5 л.с. позволяли заметно снизить расход топлива.
Самоходная жатка была уже прицепного агрегата (жатка + трактор), что позволяло не тратить время на её перевод из рабочего положения в транспортное и обратно.
Самоходная жатка гораздо лучше работала при обкашивании полей и выполнении прокосов. где движущийся сбоку от прицепной жатки трактор валил и приминал растения.
Самоходная жатка была намного маневреннее прицепной, требовала менее широких разворотных полос и могла легко разворачиваться как вправо, так и влево (трактор с прицепной жаткой в работе может поворачивать только вправо).
Последнему обстоятельству (маневренности) способствовала и необычная конструкция ходовой части жатки, ведущие колеса которой можно было притормаживать по отдельности, а флюгерное (самоустанавливающееся) заднее опорное колесо не мешало повороту. Благодаря этому жатка могла развернуться буквально на месте – вокруг любого из передних колес.
Самоходная валковая жатка Killbery Grain Saver в Музее сельского хозяйства в Остине, Манитоба.
Обратите внимание на флюгерное заднее колесо – жатка управлялась притормаживанием одного из основных колес (эта характерная особенность сохранится и на современных самоходных жатках MacDon). Представленная на этих фото жатка относится к самой ранней модели
Самоходная жатка оказалась очень удачной и быстро завоевала признание фермеров. Производство набирало обороты, но небольшая компания Killbery не имела ресурсов, чтобы организовать собственную, достаточно обширную сеть сбыта и сервисного обслуживания своих жаток. В то же время крупные производители, не имевшие самоходных жаток в своих линейках продукции, увидели в сотрудничестве с Killbery возможность немедленно, без затрат времени и финансов на разработку и подготовку производства, удовлетворить запросы клиентов и сохранить свою долю на рынке.
Первой к Killbery обратилась в 1954 году компания Massey-Harris-Ferguson (образованная в 1953 году при слиянии фирм Massey-Harris и Ferguson). Они заключили контракт на поставку сразу 1300 жаток, покрашенных в цвета Massey-Harris и с маркировкой этой фирмы. Следом за Massey-Harris-Ferguson таким же образом поступили фирмы Owatonna, Cockshutt, Oliver и Minneapolis Moline.
Жатка Killbery, продававшаяся под маркой Owatonna 7D4 в 1950-е годы. Хорошо виден кожух 2-цилиндрового двигателя воздушного охлаждения, шкивы клиноременного вариатора хода и площадка оператора.
Как видно на фото, со временем колеса стали устанавливать на меньшей ширине по сравнению с первой моделью, что сделало жатку ещё маневреннее. Часть жаток получили спаренные ведущие колеса, повышавшие проходимость на слабых грунтах.
Площадка оператора- этот набор органов управления на долгие годы станет характерной особенностью самоходных жаток Killbery и MacDon - вплоть до появления в 1977 году MacDon Hydro-Mac - принципиально новой машины, с гидростатической трансмиссией и рулевым к
Для Killbery Industries выпуск своих жаток в чужой окраске и под чужими именами означал возможность выхода на «большой» рынок и резкого увеличения оборота. Братья Киллбери построили офис и фабрику недалеко от аэропорта Виннипега. Компания быстро росла, конструкция жатки совершенствовалась, хотя концепция оставалась той же.
Самоходная жатка Cockshutt 502 представляла собой жатку Killbery модели 502. Аналогичные жатки продавались также как Oliver 502 и Minneapolis-Moline 102.
Однако, братья Киллбери были скорее талантливыми изобретателями и механиками, чем успешными финансистами. И когда в конце 1960-ых годов высокая инфляция и падение цен на зерно вызвали обвал спроса в отрасли сельскохозяйственного машиностроения, Killbery Industries оказалась в затруднительном положении. И тогда в 1971 году Том Киллбери обратился за помощью к своему хорошему знакомому – Джозефу Макдональду, который был в то время президентом канадской компании White Farm Equipment (объединившей трех основных заказчиков Killbery – компании Cockshutt, Oliver и Minneapolis-Moline). По словам Тома Фокса, технического директора MacDon, правительство провинции Манитоба уже собиралось взять на себя управление почти обанкротившейся компанией, когда приход Джо Макдональда буквально спас Killbery Industries.
Сегодня мало кому известно имя Лестера Шрайнера. Между тем, этот человек в 1960-ые годы изобрел жатку для уборки кукурузы на зерно в том виде, в каком мы её знаем последние полвека. А история триумфа этой конструкции не обошлась без скандала – со своей «бондианой» и судебными разбирательствами.
Кукурузная жатка MacDon C-Series
Ниже - краткое изложение дела на основе информации из книги Барбары Марш «Корпоративная трагедия» и опубликованных материалов судебного процесса:
До 1970 года каждая фирма выпускали кукурузные жатки только одного размера для всех вариантов ширины междурядий. Однако Лестер Шрайнер, житель Айовы, изменил ситуацию, когда изобрёл и запатентовал в 1970 году конструкцию кукурузной жатки, в которой расстояние между секциями (руслами) можно было регулировать под разную ширину междурядий, что значительно облегчало управление машиной и снижало потери. Для решения этой проблемы Шрайнер изобрел компактный, единый редуктор русла, через который приводились сразу все рабочие органы, обрабатывающие отдельный рядок кукурузы. Сами редуктора приводились приводились единым валом, проходившим сквозь их задние части – по всей ширине жатки. А корпус каждого редуктора служил для крепления несущей конструкции своего русла. Таким образом, для настройки ширины междурядья достаточно было всего лишь сместить редуктора (а с ними и русла) на требуемую ширину.
Редуктор русла конструкции Шрайнера и крепление редукторов с руслами на поперечной балке жатки – на фото русла раздвинуты и видны отверстия в балке для крепления редукторов на разной ширине.
Кроме возможности настройки жатки под разную ширину междурядий, редуктор Шрайнера кардинально упрощал кинематику жатки: ведь до него рабочие органы жаток сложные цепные приводы – отдельно для вальцев и отдельно для подающих цепей. Цепные привода не только снижали надежность жатки и повышали трудоемкость обслуживания – они были громоздкими и мешали выполнению технологического процесса. Жатка Шрайнера не только реже ломалась – она еще и реже забивалась.
Компания John Deere, которая приобрела патент Шрайнера, опередила International Harvester на рынке, когда в 1970 году дебютировала её кукурузная жатка John Deere Series 40[которая в постепенно усовершенствуемом виде выпускается до сих пор]. Фермеры оценили новую жатку по достоинству и Deere за 3 года увеличила свою долю на рынке кукурузных жаток с 38% до 42%.
Комбайн John Deere 4040 с кукурузной жаткой Series 40.
Harvester попыталась купить у Deere права на производство кукурузных жаток конструкции Шрайнера, но отказалась из-за предложенной Deere цены. Вместо этого Harvester попыталась обойти патент Deere, выпустив в 1974 году свою собственную жатку с регулировкой расстояния между руслами. Один вышедший на покой руководитель дивизиона сельхозтехники объяснил: «Зная, что может возникнуть проблема с патентом, мы пошли на дополнительные меры, чтобы доказать самим себе, что мы избежали этой проблемы. У нас был внутренний патентный отдел, который дал полное одобрение, внешний патентный поверенный, который дал одобрение, а затем мы привлекли еще и третью сторону, внешнюю, которая тоже дала одобрение». Фермерам, выращивающим кукурузу, версия Harvester понравилась даже больше [здесь речь идёт о жатке International Harvester 844]. В период с 1974 по 1978 год, по оценкам Deere, её доля на американском рынке кукурузных жаток снизилась с 42% до 37%, в то время как доля Harvester выросла с 14% до 20%.
Сходство жатки International Harvester 844 с жатками John Deere Series 40 особенно заметно, если сравнить её с предшествовавшей конструкцией этой компании:
Кукурузная жатка International Harvester 744, с которой Harvester без особого успеха мучилась до появления новой концепции, изобретенной Лестером Шрайнером. Громоздкая конструкция над шнеком, мешавшая свободному проходу кукурузной массы, нужна была из-за р
Убеждённая в том, что Harvester украла их конструкцию, Deere подала в 1976 году иск в федеральный суд против своего старого конкурента. В судебных материалах адвокаты Deere представили впечатляющий отчёт о наглой тактике Harvester:
«14 февраля 1970 года Лоуренс Корнелиус, инженер-конструктор International Harvester с 30‑летним опытом работы в области проектирования кукурузных комбайнов, посетил штаб-квартиру Deere & Co, где на всеобщее обозрение была выставлена новая кукурузная жатка John Deere Series 40. Г‑н Корнелиус совершил этот визит по просьбе своего руководителя, г‑на Ральфа Саттона – инженера, отвечающего в Harvester за проектирование и разработку кукурузных жаток. Г‑н Корнелиус провёл у экспозиции несколько часов за два посещения, делая и проверяя многочисленные необычайно подробные эскизы корпуса кукурузной жатки и её компонентов привода, – говорится далее в свидетельстве Deere. – Он взял эти эскизы к себе в офис и использовал их для создания подробного инженерного чертежа корпуса и привода кукурузной жатки Series 40 датированного 23 февраля 1970 года. На его основе был создан чертёж от 30 апреля 1970 года, практически идентичный производственному чертежу жатки International Harvester серии 800».
Штаб-квартира компании John Deere (в окрестностях города Молин в Иллинойсе), в которой происходил "шпионский" эпизод этой истории.
И вестибюль этой штаб-квартиры с постоянно действующей выставкой - именно в нем и разворачивался акт кражи интеллектуальной собственности.
Вышедший на покой руководитель дивизиона сельхозтехники компании Harvester признаёт, что поведение его компании было «глупым», и настаивает на том, что существуют более благородные способы копирования разработок конкурентов: «Суть в том, – считает он, – что у Deere, вероятно, есть по одной машине из всех, которые мы производим. А у нас, вероятно, есть все их машины (или могут быть). Нередко они звонят нам и размещают заказ на новую машину. На выставках, чёрт возьми, можно видеть людей с фотоаппаратами и планшетами для эскизов».
Но Harvester попалась с поличным.
Ниже приведу выдержку из описания судебного дела (здесь D40 – жатка John Deere, а IH800 – жатка International Harvester):
...D40 включает в себя функции и компоненты, описанные выше. Единый главный приводной вал проходит через все секции рядков [русла], встроенные в любую кукурузную приставку. Агрегат сконструирован таким образом, что этот единый приводной вал проходит через корпус редуктора на каждой секции рядка. Корпуса редукторов полностью закрыты. Когда требуется регулировка ширины междурядья, необходимо только ослабить болты, которые крепят корпус редуктора каждой секции рядка к поперечной балке, а затем переместить всю секцию вправо или влево вдоль этой балки. Цельный приводной вал сконструирован таким образом, что вал будет скользить сквозь каждый корпус редуктора при перемещении устройства вправо или влево. Приводной вал зацепляется с главной ведущей шестерней, когда корпус редуктора повторно закрепляется на поперечной балке в требуемом положении.
Следует отметить, что между D40 и IH800 есть только одно различие: IH800 использует секционированный приводной вал. Участок приводного вала жестко закреплен в каждом корпусе редуктора секции и проходит через него. Затем к этому валу прикрепляются секционные элементы для продолжения приводного вала от одной секции рядка к другой и, в конечном счете, для получения непрерывного главного приводного вала, равного по протяженности общей ширине кукурузной приставки. В IH800 можно расположить секции под разную ширину междурядья, перемещая всю секцию вдоль поперечной балки. При этом секционированный главный приводной вал необходимо разобрать, а затем снова собрать, вставив в него сегменты вала, длина которых соответствует желаемой ширине междурядья.
Ответчик отрицает нарушение. Ответчик также утверждает, что заявленное изобретение было очевидным для специалистов в данной области с учетом известного уровня техники, а также что заявленное изобретение состоит из комбинации старых элементов, не дающих синергетического эффекта. Поэтому он утверждает, что патент следует признать недействительным.
В итоге рассматривавший это дело судья федерального окружного суда Роберт Морган принял в 1978 году решение в пользу Deere. Судья Морган назвал действия Harvester «исключительным случаем умышленного нарушения прав» и присудил Deere компенсацию в размере 28 млн долларов. Harvester дважды подавала апелляцию: сначала в Седьмой окружной апелляционный суд, который поддержал решение Моргана, а затем в Верховный суд США, который отказался рассматривать дело. В итоге, на фоне продолжительных убытков, которые Harvester несла в начале 1980‑х годов, она была вынуждена выплатить Deere еще и 28 млн долларов компенсации.
А вскоре International Harvester, оказавшаяся на грани банкротства благодаря талантам и упорству своего руководства, была вынуждена продать свой бизнес по производству сельхозтехники компании Teneco, владевшей маркой Case. Так появилась марка Case-IH, ныне принадлежащая CNH Industrial. Разумеется, история с патентным иском была не главным фактором гибели International Harvester, но свою лепту она внесла.
Комбайн Case-IH с кукурузной жаткой, построенной по принципу, изобретенному Лестером Шрайнером более полувека назад. Собственно, по этому принципу делаются все современные рядковые кукурузные жатки.
P.S. По моему, история прекрасна. Нет, понятно, когда изучают конкурентов, подсматривают какие-то решения... Но вот так – прийти прямо в штаб-квартиру конкурента с планшетом, бумагой, карандашами, рулеткой и штангелем, и на глазах изумленных сотрудников эскизировать их конструкцию... А еще хорош патентный поверенный и сторонние консультанты: клиент за свои деньги вправе рассчитывать на тот ответ, которого желает.
В начале апреля Минский Тракторный Завод представил новую модель 2000-й серии - трактор BELARUS 2023. По примеру предшествующей модели МТЗ-2022.3 новинка оснащена двигателем ММЗ Д-260 на 212 л/с и механической синхронизированной трансмиссией 24/12, но получила новый дизайн и ряд функциональных улучшений.
Из обновлений BELARUS 2023 получил усиленный передний мост, увеличенный до 70 л бак гидросистемы, переднюю навеску с ВОМ в базовой комплектации, большие передние колеса R30, обновленную панель управления, новый дизайн и ряд других улучшений.

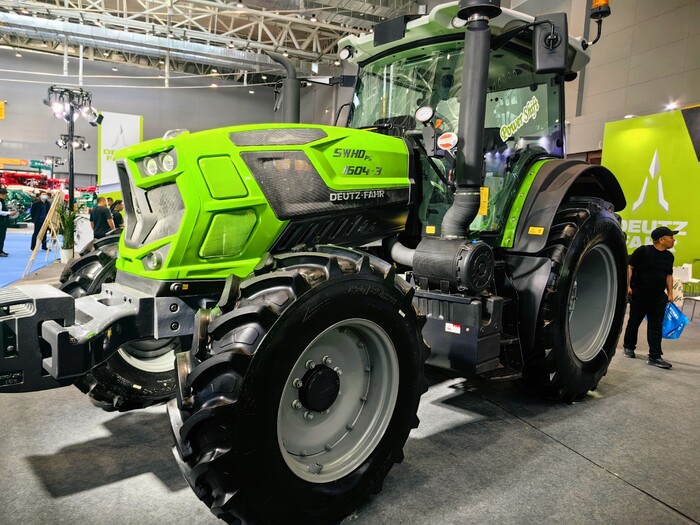

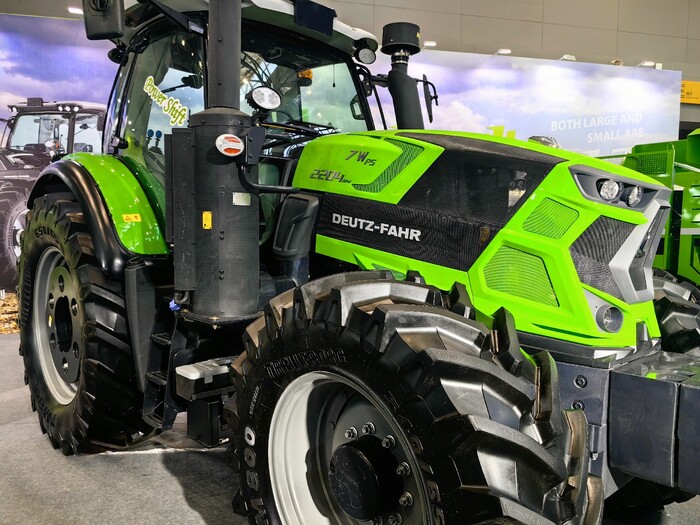

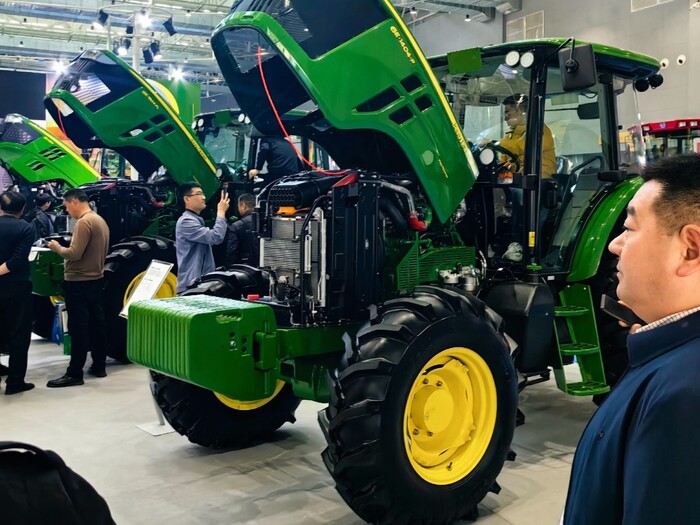

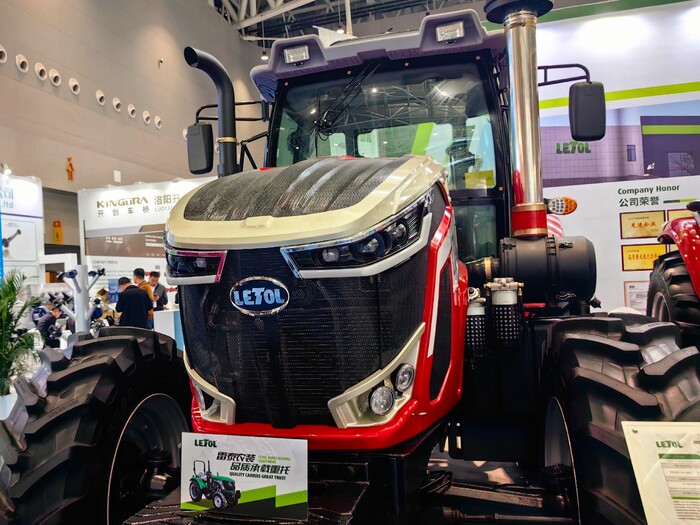

С 28 по 30 марта в китайской провинции Хэнань прошла одна из крупнейших сельскохозяйственных выставок Азии - CIAME 2024.

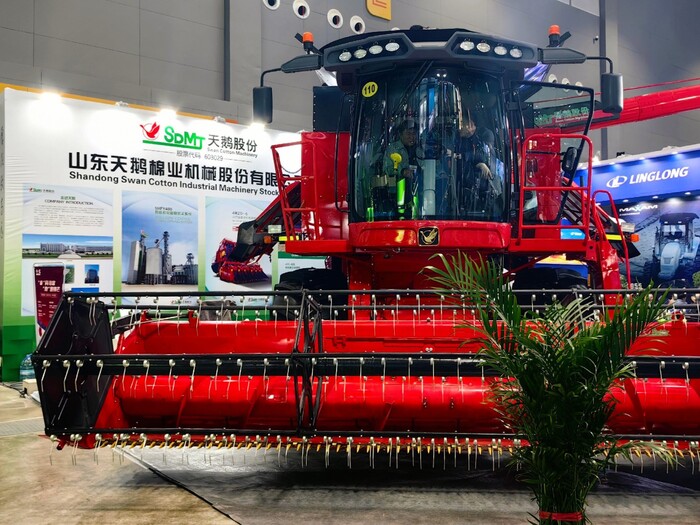

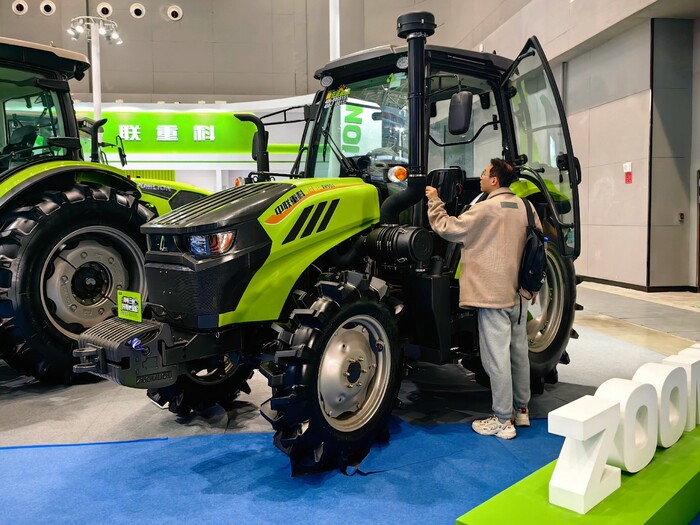

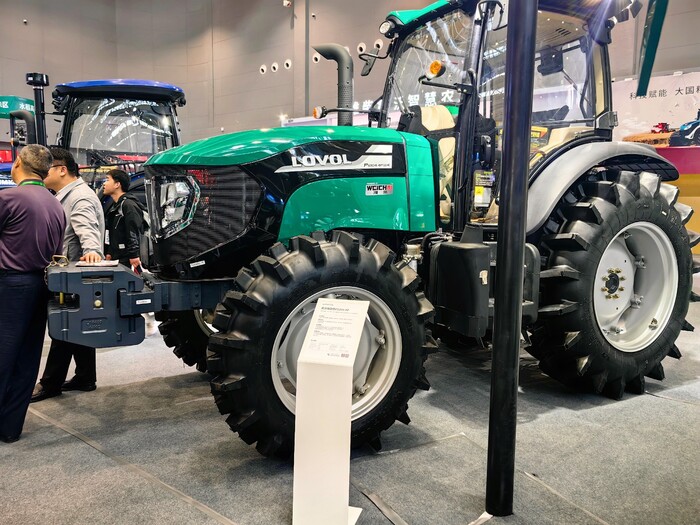

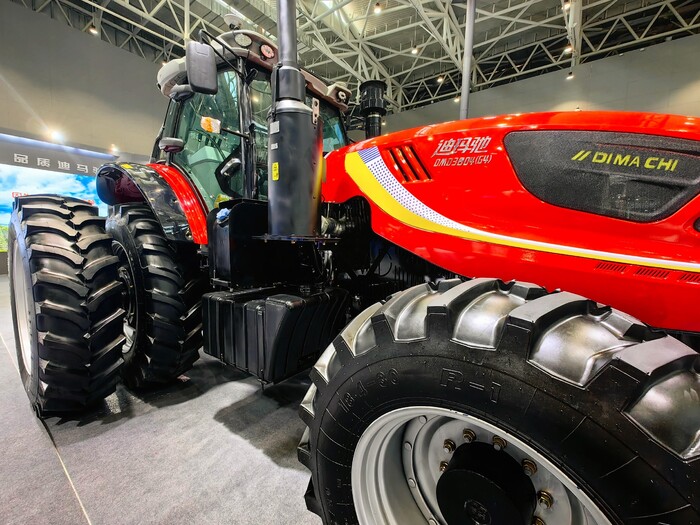

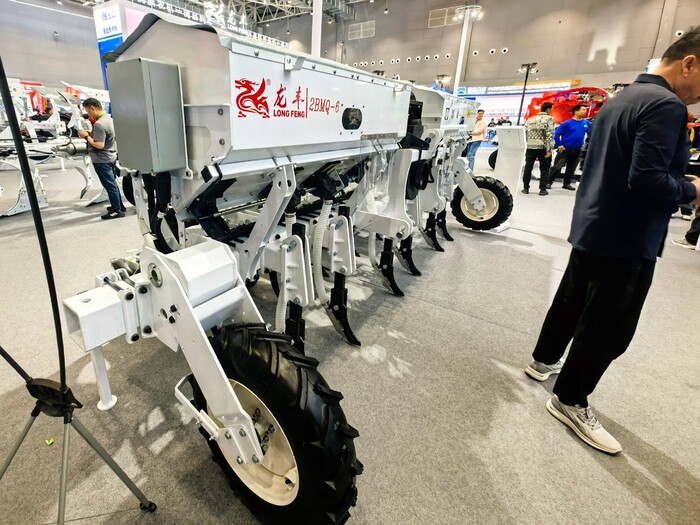

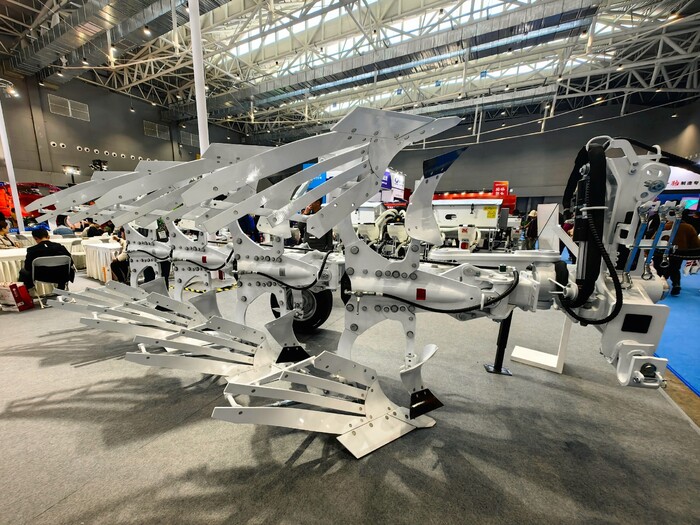

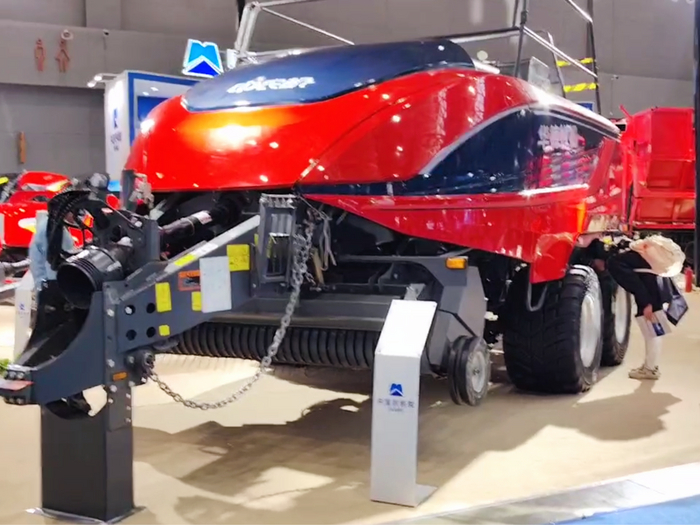

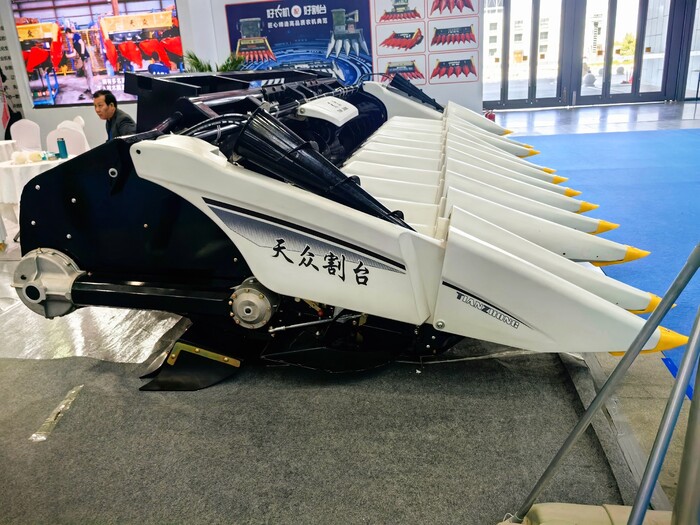

На выставке были представлены: новые модели тракторов и пресс-подборщиков от Zoomlion, роторные комбайны SDMT на 300 л/с, оборотные плуги Long Feng с гидравлической защитой, мощные трактора Dimachi на 380 л/с, широкая линейка локализованных тракторов Deutz-Fahr, большие тюковые пресс-подборщики и многое другое.
Часть из этих новинок уже в этом году мы сможем увидеть и на российских полях...

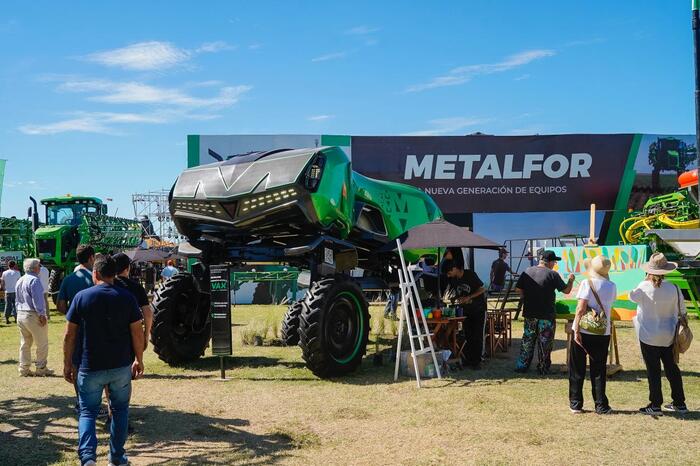

Прототип построен на базе «самоходника» Metalfor 3025 и оснащен двигателем на 153 л/с, гидростатической трансмиссией, баком на 3000 л. и штангой 32 м.
Как утверждают в компании, VAX – это многоцелевая платформа, в которой кроме внесения СЗР будет доступна установка модулей для внесения удобрений, сева и в перспективе даже уборки урожая.
Агробот VAX был впервые представлен в марте 2024 года на аргентинской выставке AgroExpo 2024. Предположительно, работа над проектом займет еще 2 года.
Спустя почти четверть века после закрытия производства тракторный бренд ACO Tractors из ЮАР снова возвращается на рынок с обновленной моделью ACO 460 мощностью 625 л/с.
Новинка будет оснащаться двигателем ADE V10, трансмиссией Powershift 12/12, задней трехточкой с ВОМ, тяговым брусом и гидравлической системой производительностью 310 л/мин.
Ранее с 1987 года и до банкротства в 2000 году ACO Tractors специализировались на выпуске шарнирно-сочлененных тракторов, среди которых наиболее известной стала модель ACO 600 – и по сей день один из самых мощных тракторов в мире с 19-литровым двигателем на 820 л/с.
Как тогда утверждал основатель компании Альф Кутцер, предпосылкой для создания столь мощной машины послужили пересушенные каменистые почвы Южной Африки и недоступность в середине 80-х тракторов мощностью свыше 500 л/с.
В настоящее время во главе с новым собственником Юстусом Вентером, в ACO Tractors перезапускают производство тракторов и работают над расширение модельного ряда.

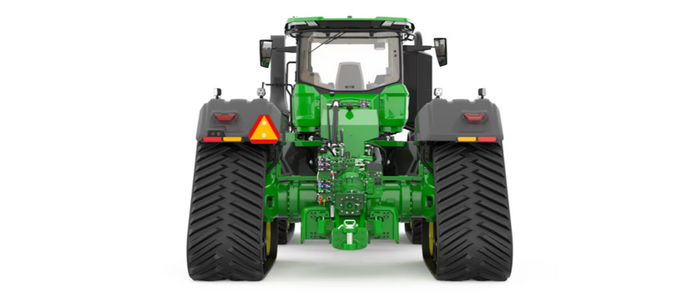

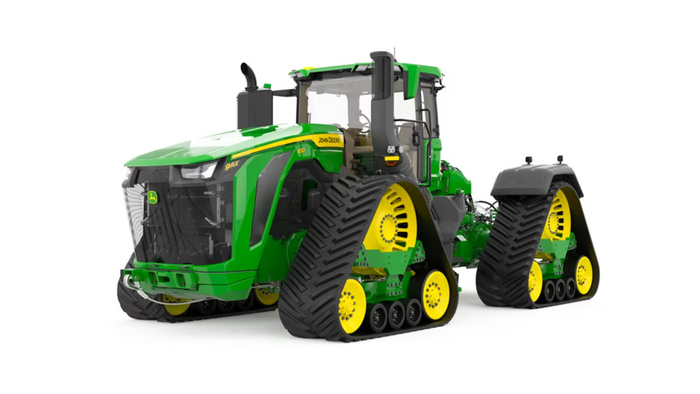

28 февраля на выставке «Commodity Classic» в США компания John Deere представила новую модель 9RX830 номинальной мощностью 830 л/с.
Новинка будет оснащаться 18-литровым фирменным двигателем, трансмиссией PowerShift e21 и гидравлической системой производительностью до 636 л/мин.
Кроме этого, 9RX830 будет иметь внушительную колесную базу 4,62 м, чистый вес 33,5 тонны, огромные приводные колеса диаметром 1,2 м в «гуслях» и топливный бак на 1952 л.
Как сообщают в John Deere, линейку новых «кватраков» 9-й серии также пополнят машины мощностью 710 и 770 л/с. Предварительно, новые модели поступят в продажу уже в 2025 году.
