Первая и основная деталь – это генератор отрицательных ионов. Заказал я его с алиэкспресс. Мой вариант на 12 вольт. Заказывал здесь – http://alli.pub/5udb75.

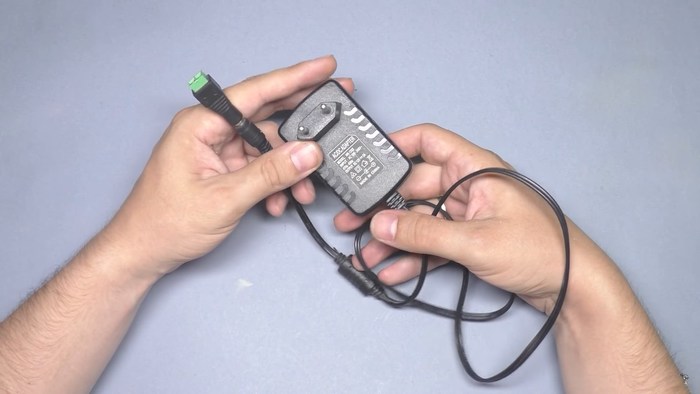

Второй компонент это – адаптер питания. Он на 2А и также на 12 вольт. Я использую адаптер от светодиодной ленты. Адаптер питания, как у меня не нашел, но что-то подобное – http://alli.pub/5xx3v1. К нему надо докупить разъем подключение питания, вариант 5,5*2,1 мама – http://alli.pub/5xy64o

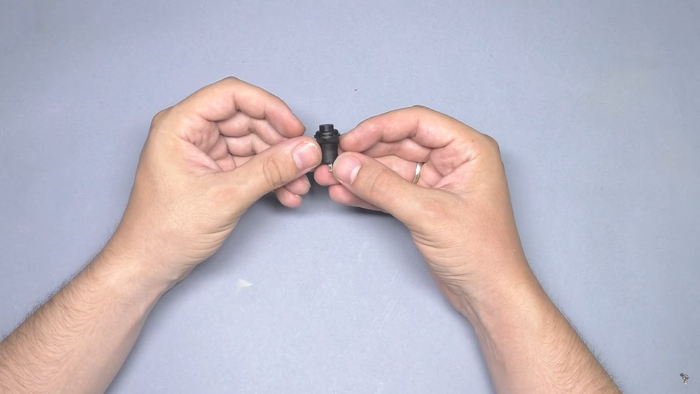

Также мне потребуется кнопка, заказывал с алиэкспресс – http://alli.pub/5udb5z

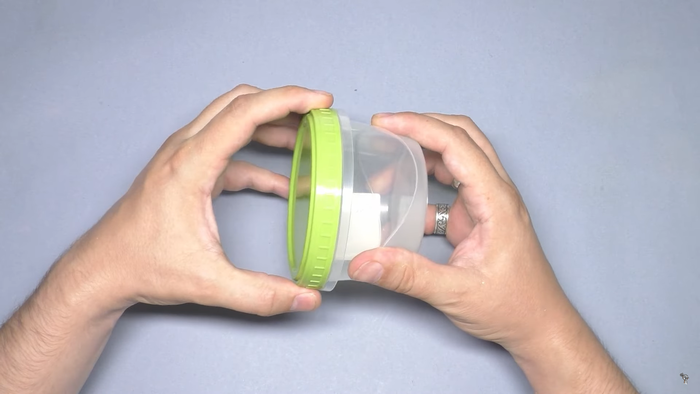

Еще один важный компонент – это контейнер. Брал сразу несколько штук, недорогие. Брал в Ашане – https://www.auchan.ru/product/kdbanka_dlya_mikrovpechi_04l/

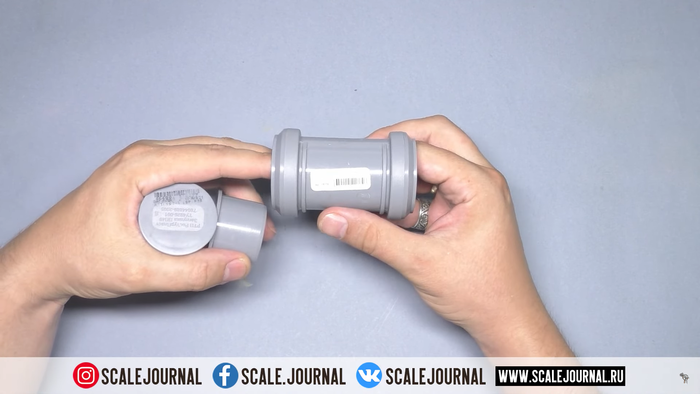

Из-за сантехнического отдела я взял муфту и заглушки. Они будут использованы в качестве корпуса флокатора. Муфта – https://spb.leroymerlin.ru/product/mufta-remontnaya-40-mm-po.... Заглушки – https://spb.leroymerlin.ru/product/zaglushka-40-mm-polipropi...

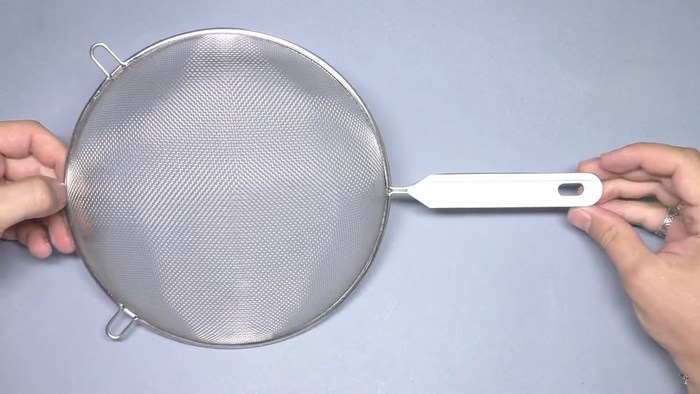

Также немаловажный компонент – дуршлаг, а точнее мне потребуется сетка от него. Это средняя сетка. И также у меня есть еще два варианта: с более мелкой сеткой, и с более крупной сеткой. Тоже брал в Ашане – https://www.auchan.ru/product/durshlag_d182sm/

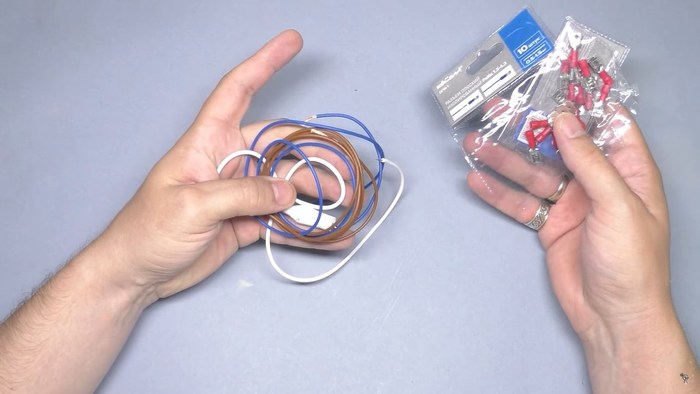

Ещё потребуется некоторое количество проводов, крокодильчик и плоские разъемы, которые необходимы для того чтобы сделать сменные сетки - https://spb.leroymerlin.ru/product/shteker-rpip-1-5-6-3-1-5-... и https://spb.leroymerlin.ru/product/shteker-rpim-1-5-6-3-1-5-...

И так, приступим к сборке корпуса.

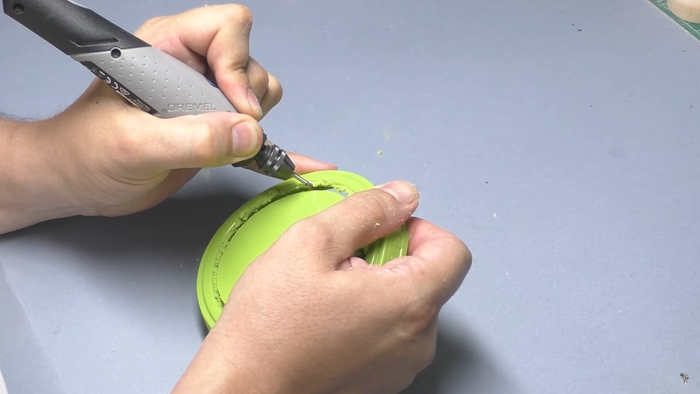

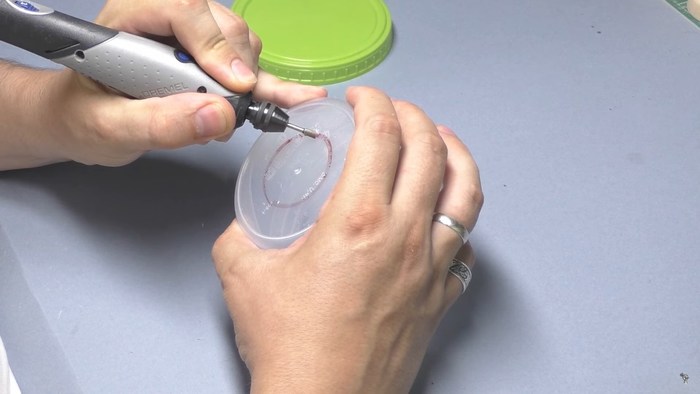

Для начала необходимо сделать отверстия под ручку и под сетку. Для этого намечаю фломастером места для установки и с помощью Dremel вырезаю отверстия.

Получившееся отверстие конечно же зачищаю с помощью ножа и наждачки. Аналогичным образом проделываю отверстие в крышке, куда будет устанавливаться сетка.

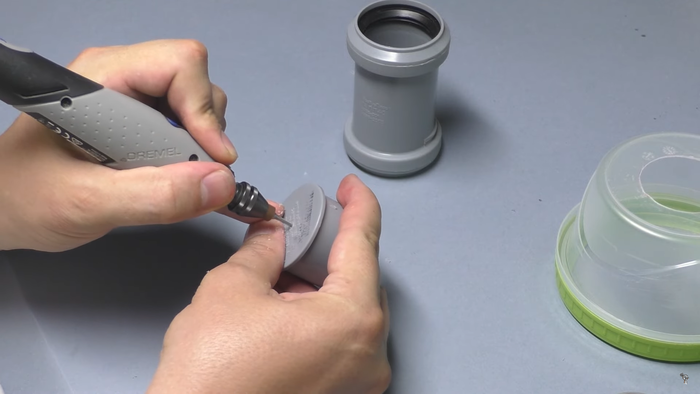

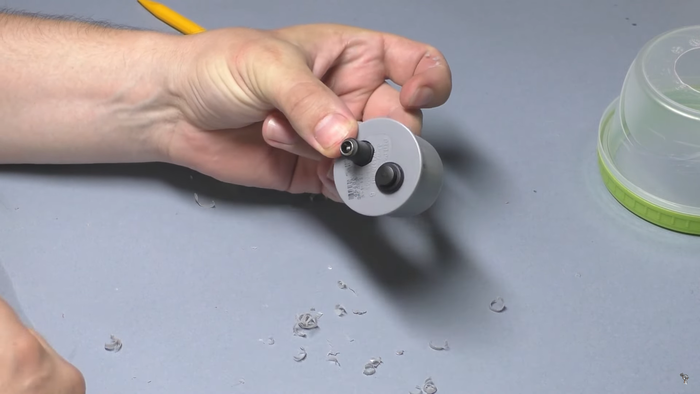

В заглушке проделаю отверстия: одно под кнопку выключателя, второе под разъём питания. Кнопка будет фиксироваться резьбовой гайкой, а вот разъем питания нужно будет приклеить. Скорее всего для этого я буду использовать клеевой пистолет.

Во второй заглушке необходимо проделать всего одно отверстие. Для этого отлично подойдет сверло.

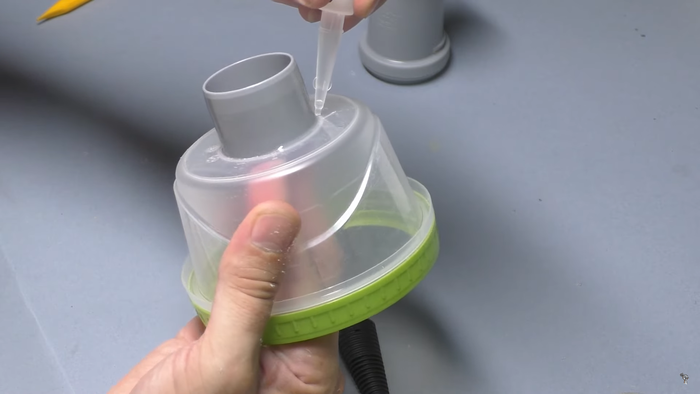

После этого заглушку можно приклеивать внутрь контейнера. Приклеивать буду на обычный супер-клей. Сначала с внутренней части проклеил и потом снаружи для надежности.

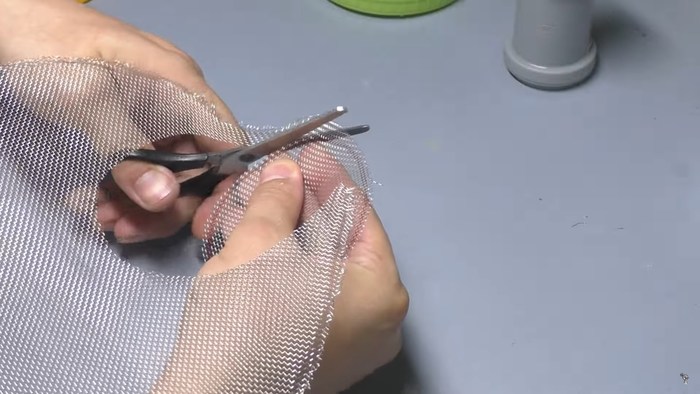

Пока клей схватывается можно разметить и отрезать сетку. Размечаю по крышке контейнера с отверстием при помощи маркера. Отрезать буду с помощью обычных ножниц. Не забывайте о технике безопасности и обязательно одевайте очки. Потому что мелкие кусочки проволоки разлетаются в разные стороны, можно на раз повредить глаза.

Сетку крышки я фиксирую с помощью клеевого пистолета. Это самый простой и быстрый способ.

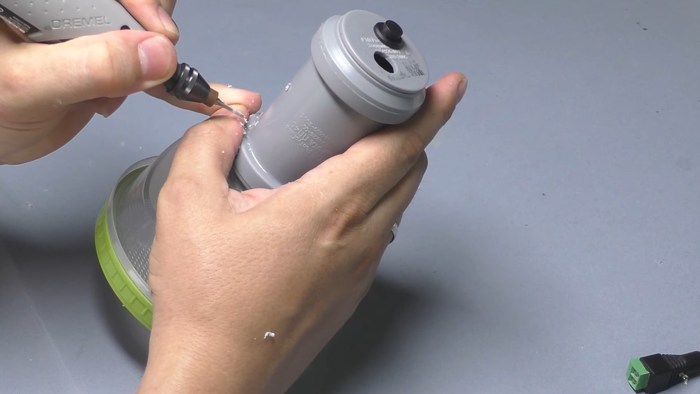

После соединения контейнера и корпуса необходимо проделать еще одно отверстие. Здесь мы будем выводить провод с крокодильчиком

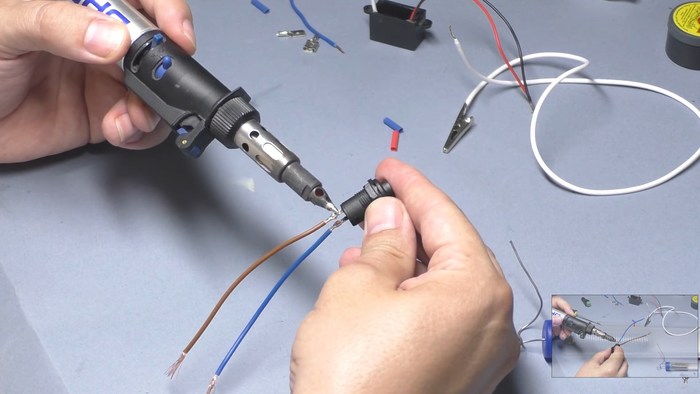

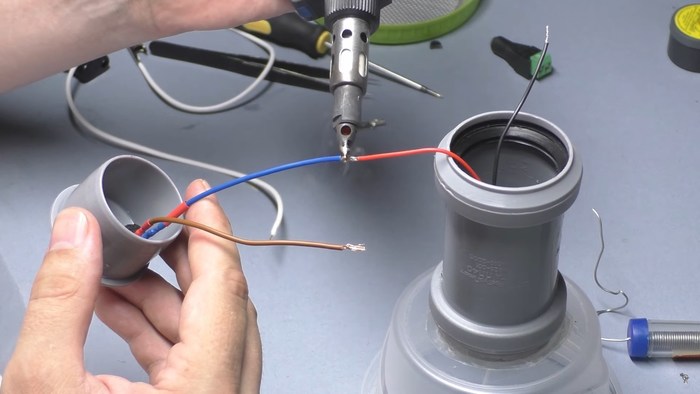

Теперь можно перейти к пайке и установке всех элементов внутрь корпуса. Для начала соединяю провода с кнопкой питания. На провода нанес паяльный флюс, потом с помощью припоя и паяльника все это дело надежно фиксирую. Для красоты и надежности использую термоусадочные трубки. Чтобы ничего не коротнуло случайно. Заказал их тоже с aliexpress – http://alli.pub/5udbfi.

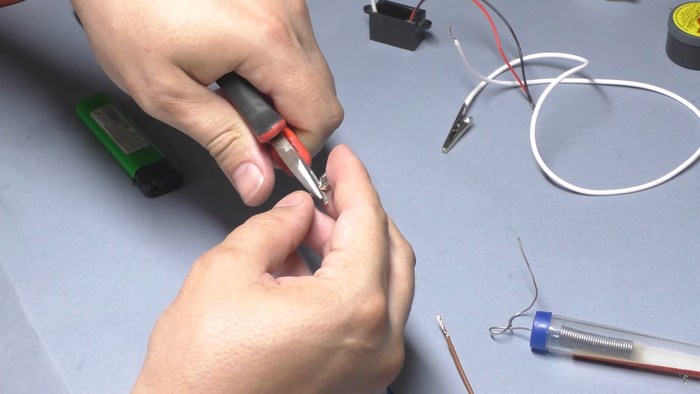

Теперь подготовлю провод для сетки. Тут достаточно просто вдеть в разъем один конец провода и зажать помощью плоскогубцев.

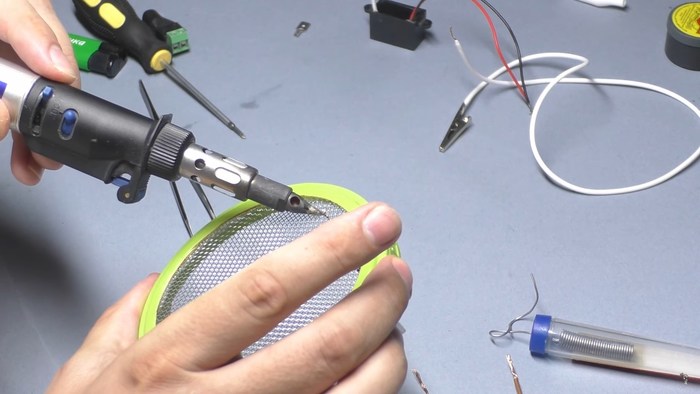

Другой конец провода надежно зафиксировать в сетку. Помимо того что провод я проделал через сетку и скрутил, для надежности также припаял.

Белый провод от генератора я продеваю в отверстие заглушки и вывел в сторону сетки. Чуть позднее мы его доделаем.

Устанавливаю кнопку на место и конечно же фиксирую на комплектную гайку. Теперь можно соединять провода. Красный провод от генератора идет на кнопку. Провода между собой спаял и также использовал термоусадочную трубку для изоляции.

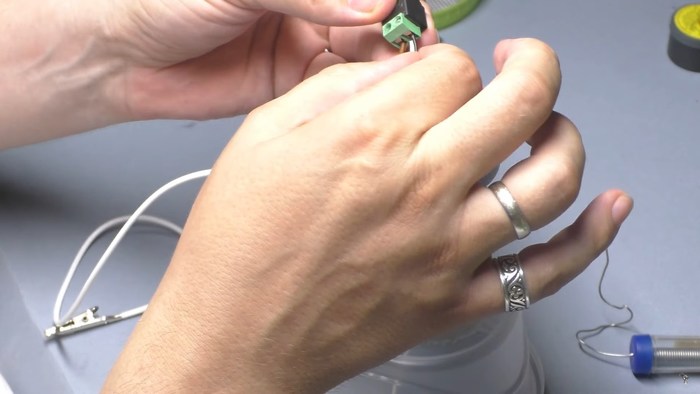

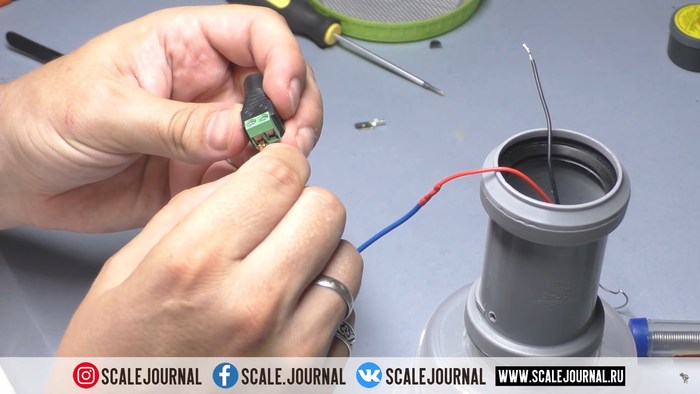

Второй провод от кнопки идет на плюсовую клемму.

Далее берем белый провод с крокодильчиком который остается снаружи, продеваем внутрь корпуса. Высовываем и соединяем с чёрным проводом генератора. Провода можно скрутить и для надежности спаять. Эти провода подключаются на минусовую клемму.

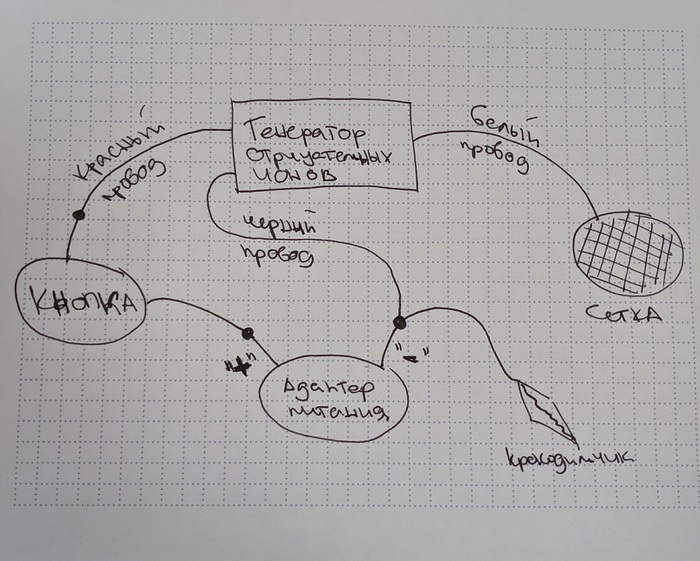

Схема соединения проводов:

После того как все провода соединены, аккуратно укладываем их внутри корпуса и закрываем заглушку. И нужно доделать провод который идёт к сетке. На него закрепляю ответную часть плоского разъема. Также просто продеваю повод в разъем и зажимаю плоскогубцами. В принципе для надежности можно пропаять.

Флокатор готов. Можно подключить питание и приступить к испытанию. Как вариант изготовить вот такие пучки травы.
