Как, и в случае цокольным перекрытием, перед монтажом стен были проложены закладные полосы для организации непрерывного контура пароизоляции между ограждающими конструкциями и внутренними перегородками.

В местах возможного промерзания между внешними стенами и перекрытием прокладывали льняной джут.

Несмотря на то, что длинные стены были разбиты на отдельные щиты, возникли трудности с подъёмом одной из стен.

На будущее, необходимо учесть этот факт и разбивать стены не меньшие фрагменты.

Процесс сборки стен одновременно рутинный и однообразный, но в то же время самый увлекательный процесс, когда появляются очертания будущего дома.

На этом этапе главное чётко соблюдать проект:

🔵 Контролировать расположение дверных и оконных проемов;

🔵 Усиление проёмов;

🔵 Монтаж укосин - горизонтальных связей жёсткости.

Это один из самых ответственных этапов строительства, ведь если допустить ошибку - исправить её будет крайне проблематично.

Поэтому несколько раз приезжал инженер технадзора для проверки и контроля по чек-листу приёмки деревянного каркаса.

Завершается монтаж стен.

Ребята окончательно пробивают каркас гвоздями и обвязывают стены доской.

Закладные трубы канализации

В процессе монтажа силового каркаса в стенах и цокольном перекрытии были смонтированы закладные из канализационных труб.

В дальнейшем, это значительно упростит монтаж канализационной системы, так как не придется резать пленки и нарушать теплоизоляцию.

Чердачное перекрытие

Перед тем, как монтировать вторую верхнюю обвязку и чердачное перекрытие стены нужно выравнивать по шнурке. Это нужно делать в обязательном порядке, ведь в дальнейшем исправить кривизну стен будет невозможно.

Чердачное перекрытие будет полностью утепляться поэтому лаги необходимо рассчитывать по несущей способности учитывая вес утеплителя и будущей отделки потолка.

Стены чердака

Чердачные стены, также, являются опорой стропильной системы. Вместе с несущими балками, которые опираются на фронтоны создают единую плоскость для опоры стропил.

Несущие балки и столбы собирали из пакета досок, прокручивали конструкционными саморезами.

Столбы опираются непосредственно на ростверк.

После того, как установили в проектное положение несущие элементы, приступили к монтажу стропильной системы.

Стропильная система

Проектом предусмотрена комбинированный стропильная система: затяжки в зоне холодного чердака которые призваны убрать распор от стропил закреплены с помощью шпилек. А в зоне второго света кухни-гостиной стропила наслонные - опираются на несущие балки и не передают распор на внешние стены.

Как определить минимальное расстояние между буронабивными опорами при использовании в строительстве винтовых свай? Есть несколько разноплановых факторов, которые стоит учесть при расчете - приведем их в статье.

После прочтения этого абзаца и разглядывания фото, где кусты свай по 4 штуки закручены меньше, чем на 1 квадратном метре, я понял, что это абзац. И минут пять сидел в таком состоянии.

Дело в том, что во-первых, буронабивные и винтовые сваи это разные типы свай, монтаж которых отличается в корне.

Буронабивные сваи, разновидностью которых являются сваи ТИСЭ, выполняются с предварительным забуриванием отверстия, часто с расширением внизу, и последующей заливкой бетона с армированием.

Винтовые сваи представляют собой трубы с лопастями, либо с резьбой по типу самореза, благодаря которым они погружаются в грунт.

Поэтому, предложение "определить минимальное расстояние между буронабивными опорами при использовании в строительстве винтовых свай" звучит примерно как: "сколько ударов молотком нужно нанести при рубке топором". И то, что оно написано на сайте производителя свай, как бы намекает нам, что пишуший эти строки либо не понимал, о чём пишет, либо был ботом нейросети.

Я говорю сейчас не про преимущества и недостатки типов свай, а про конкретную фразу, которую пишет у себя на сайте компания, которая позиционирует себя как эксперта отрасли.

Во-вторых, оба вида свайных фундаментов, а также их близкого родственника - забивной свайный фундамент, объединяет одно - СП 24.13330.2021 "Свайные фундаменты". В котором содержится детальный ответ на вопрос, как определить минимальное расстояние между сваями любого типа фундамента:

8.13 Расстояние в свету между стволами буровых, набивных свай и свай-оболочек, а также между скважинами свай-столбов должно быть не менее 1,0 м, а расстояние между буроинъекционными сваями в осях — не менее трех их диаметров; расстояние в свету между уширениями при устройстве их в твердых и полутвердых глинистых грунтах — 0,5 м, в других дисперсных грунтах — 1,0 м.

Вот и всё - мы определили минимальное расстояние между сваями. Оно равно метру. Теперь вы знаете, что вот такое исполнение:

или вот такое исполнение:

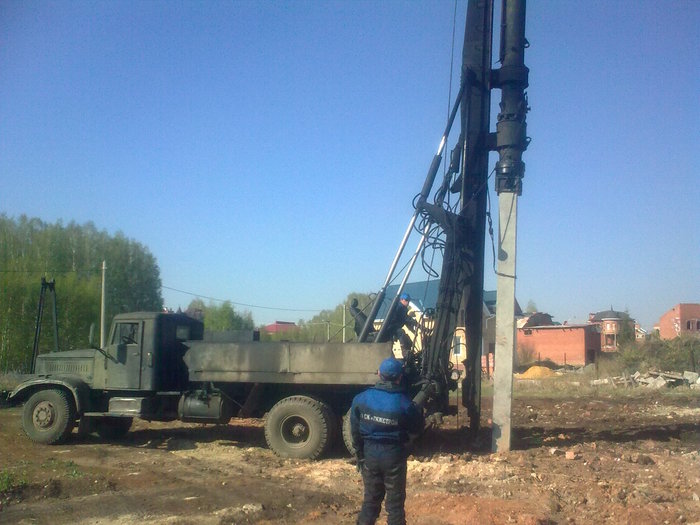

это как минимум - нарушение норм СП. А зачем они придуманы - эти нормы? Дело в том, что любая свая ведёт себя в грунте определённым образом. Например, винтовая свая разрыхляет грунт вокруг своего ствола на диаметр лопастей. Забивная - наоборот, уплотняет грунт и немного выпучивает его при забивании. Таким образом, закрутив две винтовых сваи впритык мы получим ослабление грунта. А забив две забивные мы обнаружим, что пока забивали вторую, первая вылезла наверх и нужно забивать её обратно, т.к. они будут работать на взаимное выталкивание.

Но эксперты отрасли с большим стажем работы об этом не подозревают, потому, что не читали их профильное СП:

8.7 Число свай в фундаменте и их размеры следует назначать из условия максимального использования прочности материала свай и грунтов основания при расчетной нагрузке, допускаемой на сваю, с учетом допустимых перегрузок крайних свай в фундаменте [...]

Выбор конструкции и размеров свай должен осуществляться с учетом значений и направления действия нагрузок на фундаменты, а также технологии строительства здания и сооружения.
При размещении свай в плане необходимо стремиться к минимальному числу их в свайных кустах или к максимально возможному шагу свай в лентах, добиваясь наибольшего использования принятой в проекте несущей способности свай.

Тем не менее, зачастую они выполняют последнее требование. Но не потому, что читали СП. А потому, что экономят на количестве свай, закручивая на максимально возможное расстояние в 3 метра. А после владелец дома с деревянным перекрытием удивлённо качается на полу, как на батуте.

Любой фундамент должен выполняться сообразно расчёту нагрузок, при строгом соблюдении строительных норм. Тогда ни у подрядчика, ни у заказчика не будет проблем.
