Как устроен самолёт Ил-761
В Шереметьево находится учебный авиационно-технический центр МГТУ ГА, где студенты в живую работают на настоящих бортах.

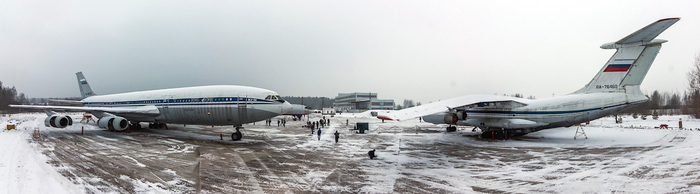

На стоянке находятся Ту-154, Ил-76 и два Ил-86. Все в рабочем состоянии.

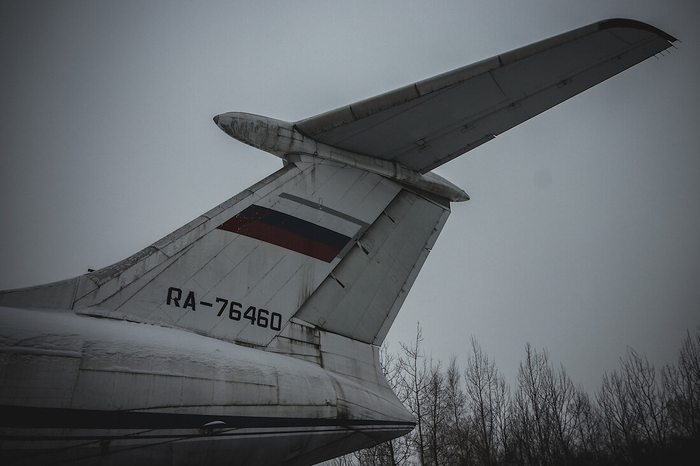

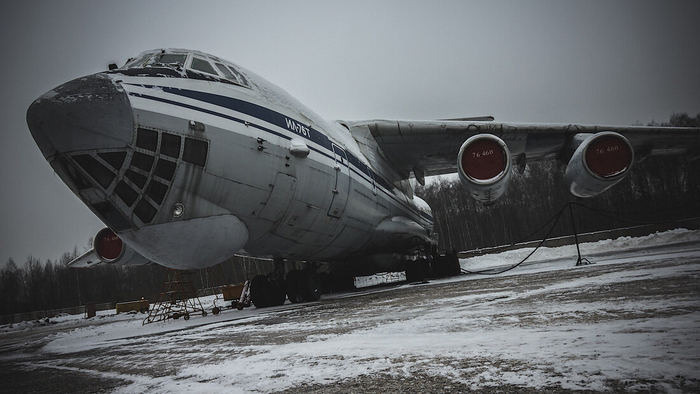

Ил-76Т - гражданская модификация знаменитого военно-транспортного самолёта. Данный борт (RA-76460) выпущен в 1981 году, эксплуатировался «Аэрофлотом», списан в 1995 году. Несколько лет назад передан на хранение в МГТУ ГА, размещён на стоянке учебно-авиационного технического центра в Шереметьево. На этом самолёте студенты проходят практический курс введения в специальность.
Ил-76 был разработан в КБ Ильюшина в 1966-1971 годах под руководством Генриха Васильевича Новожилова.
Это был первый в СССР военно-транспортный самолёт с турбореактивными двигателями.

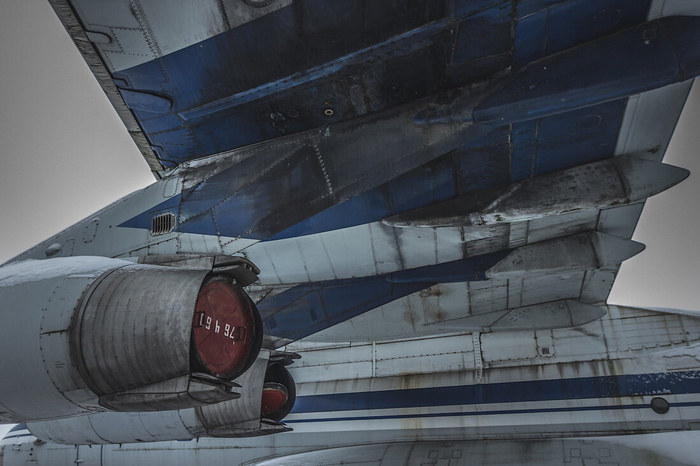

Размах крыльев самолёта составляет 50,5 метров, что превышает длину фюзеляжа.
Отличие Ил-76Т от основной модификации - отсутствие пулемётной кабины в хвосте.
Через пассажирский люк в передней часть фюзеляжа войдём внутрь салона.

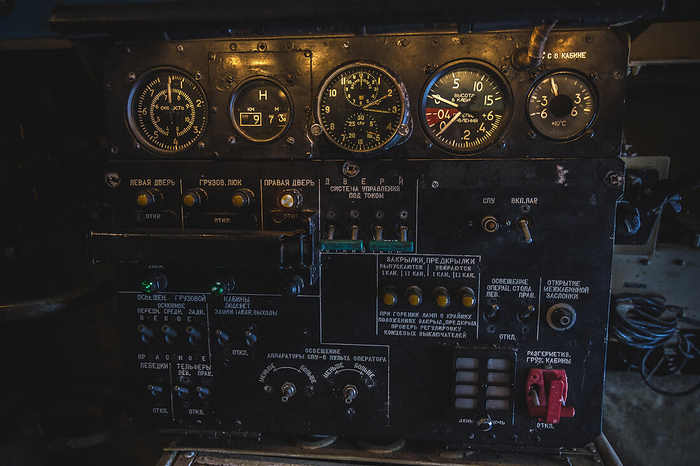

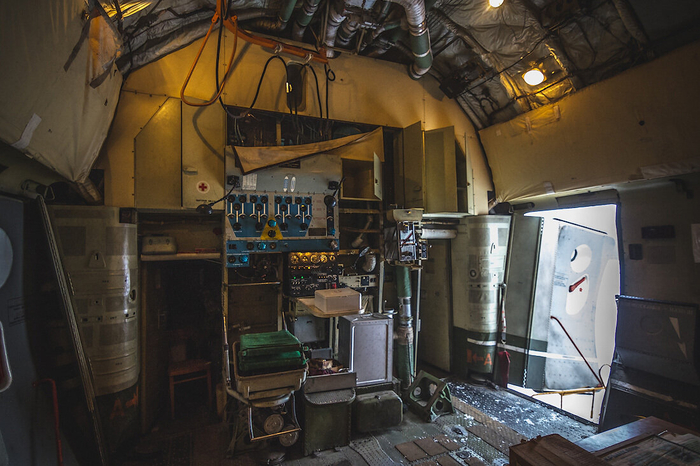

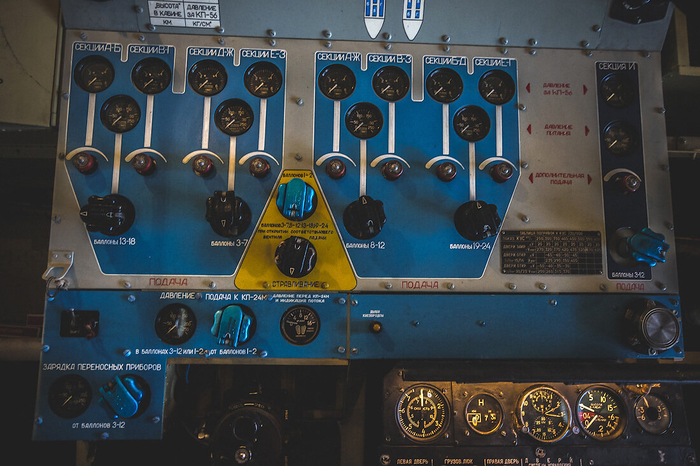

Сразу при входе находится пульт бортоператора по транспортному оборудованию. Вот щиток управления подачей кислорода экипажу и пассажирам в случае разгерметизации.
Этот пульт открывает люки, управляет освещением и давлением в кабине. Сюда же выводятся основные данные о полёте.

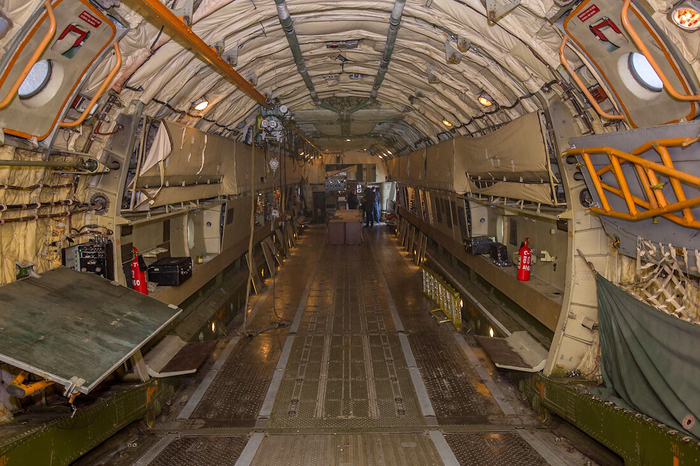

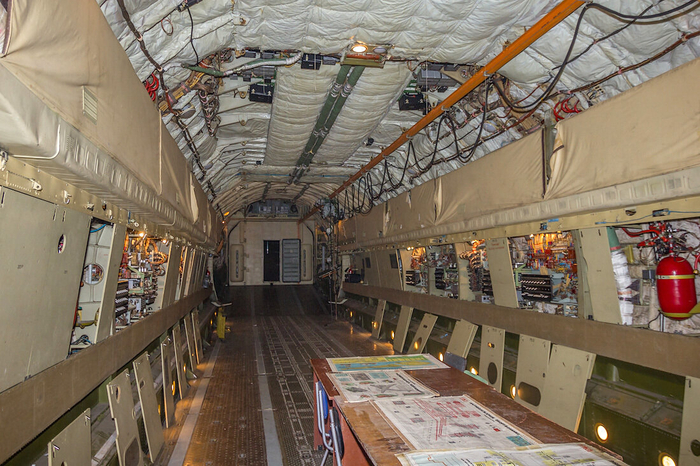

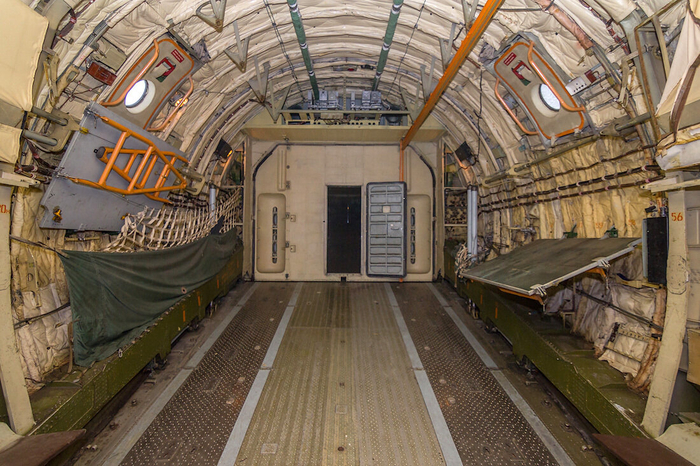

Длина грузовой кабины - 24,5 м, её ширина и высота - по 3,4 м.
По бортам за панелями спрятано электронное оборудование.
Вдоль всего отсека тянется балка электротельфера с грузоподъёмностью 2,5 т.
Транспортный отсек заканчивается гермостворкой, отделяющей его от грузового люка. Обратите внимание на то, что рыжая балка продолжается и на створке.
Гермостворка может подниматься, освобождая проход для грузов. При этом имеющийся на ней рельс встаёт в горизонтальное положение и позволяет крану заезжать в хвостовой отсек.

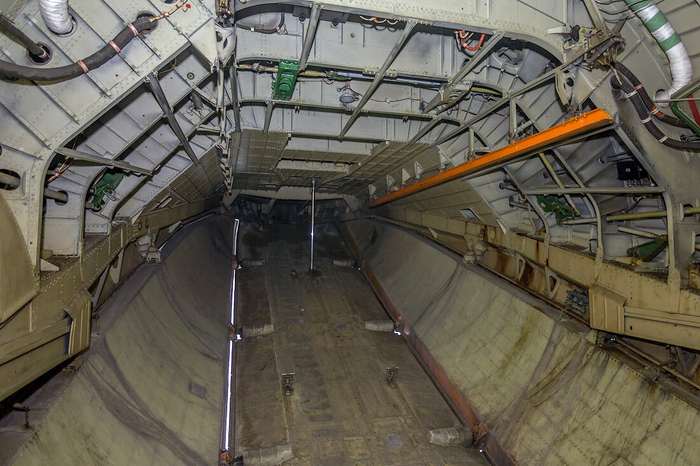

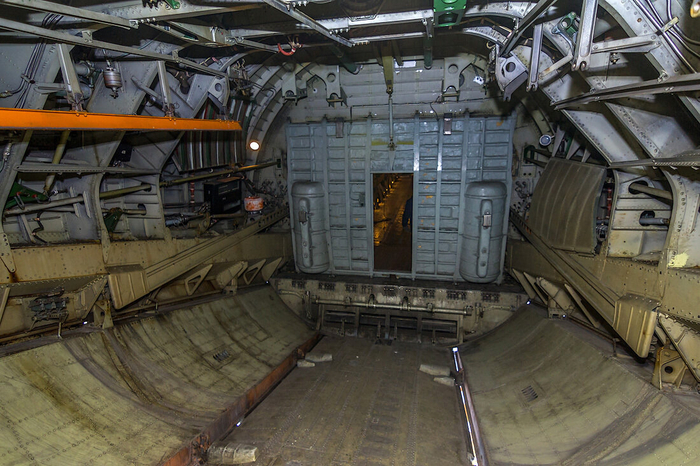

Грузовой люк закрывается рампой и тремя створками: средней, открывающейся вверх и двумя боковыми лепесткового типа, открывающимися наружу. Благодаря этому при открытии люка аэродинамика самолёта почти не изменялась.

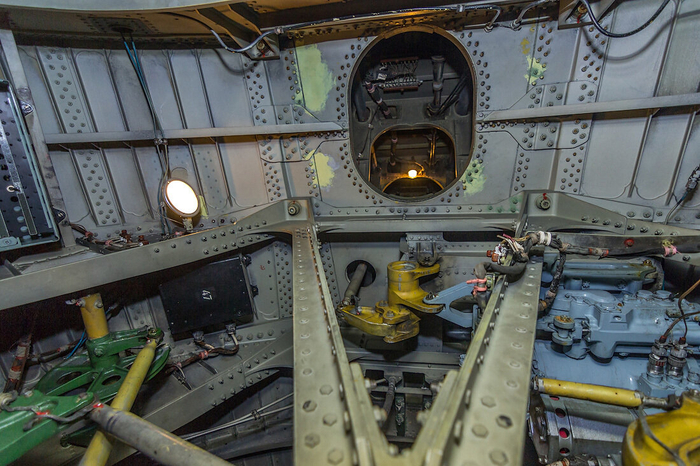

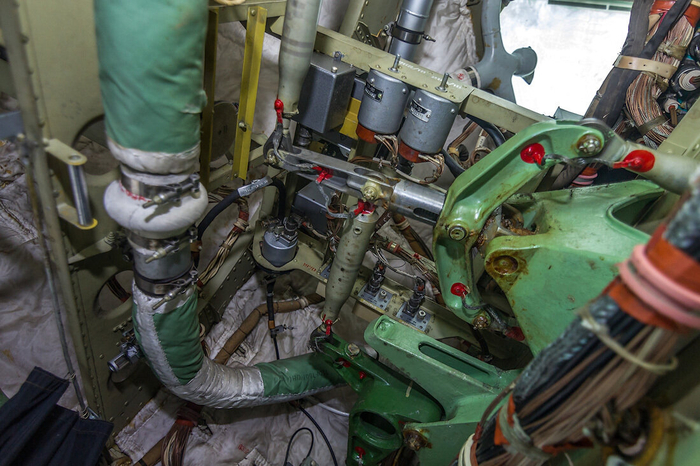

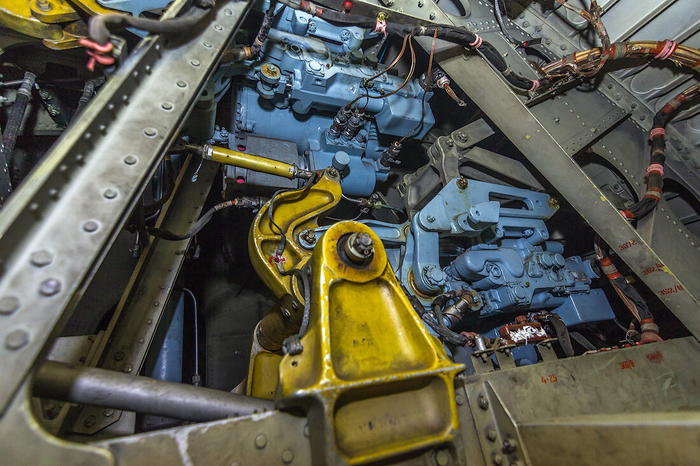

В хвосте имеется проём внутрь фюзеляжа, сквозь которую видна механизация киля.
А наверх уходит узкий лаз, называемый «Проспектом Новожилова». Он проходит через весь киль и заканчивается люком наружу.

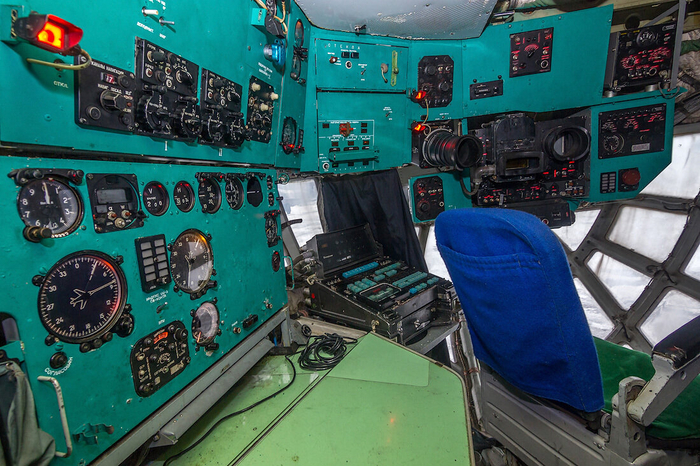

Теперь осмотрим кабину экипажа. Она была двухъярусной, внизу сидел штурман. В панели над его креслом установлены индикаторы и пульты управления двумя бортовыми РЛС: одна предназначена для обзора земной поверхности, вторая для контроля воздушной обстановки.
А внизу - обзорное окно с панорамным видом.
Над рабочим столиком штурмана находятся пульты и индикаторы инерциальной навигационной системы, радиотехнических систем дальней и ближней навигации, доплеровского измерителя скорости и угла сноса, радиокомпасы АРК-15М, такие же как у лётчиков командно-пилотажный и навигационно-пилотажный приборы.

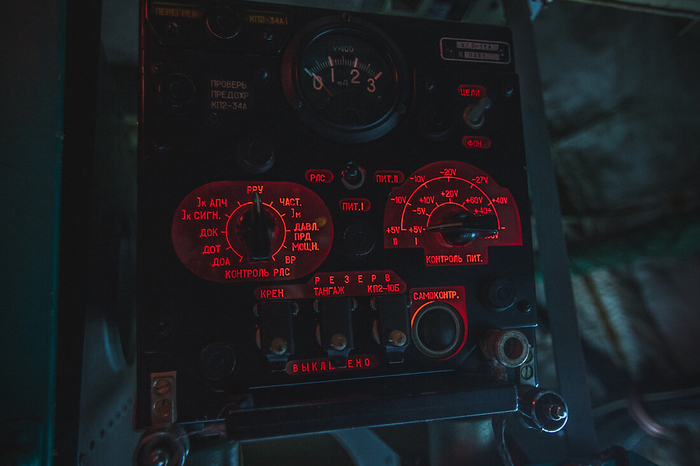

Блок контроля КП2-12А.

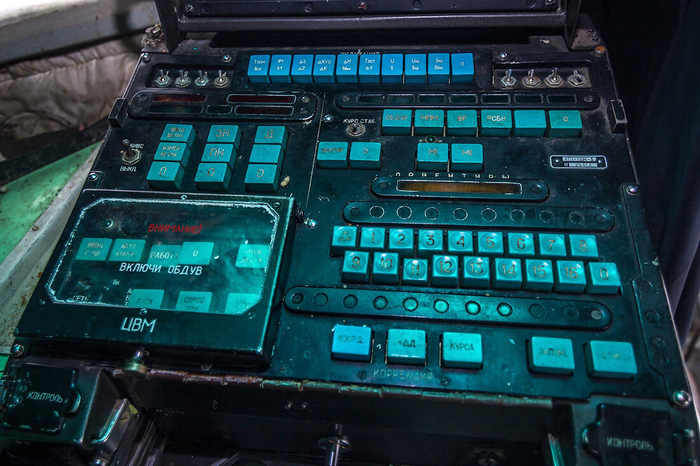

Клавиатура управления бортовой цифровой вычислительной машиной «Гном-А». Штурманы прозвали её «пианино» из-за больших жёстких клавиш, на которые нужно сильно вдавливать пальцами.

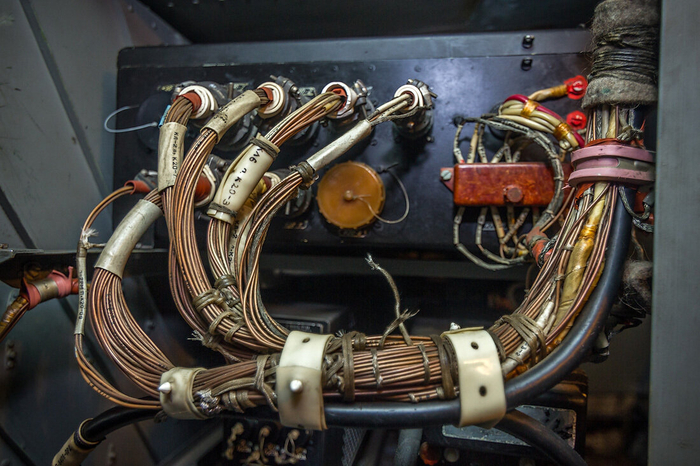

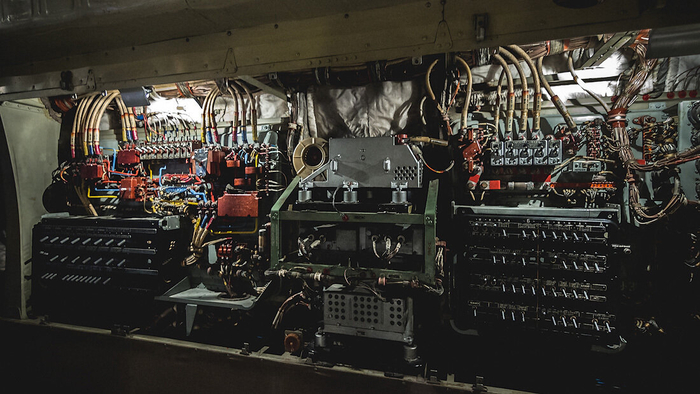

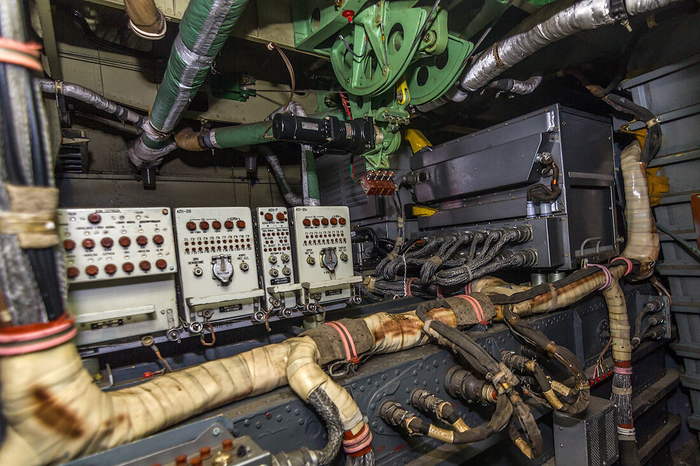

А позади кресла штурмана прячется целый отсек завораживающего свои видом оборудования.
