Космическая движуха

Уильям Грэм, 26 декабря 2021 г.

Первоисточник:

В воскресенье Китай успешно вывел на орбиту новый спутник наблюдения за ресурсами Земли с помощью своей ракеты Chang Zheng 4C. Спутник Ziyuan-1 02E вместе с любительской радиостанцией, в формате CubeSat, стартовал с космодрома Тайюань в 03:11 UTC (11:11 по пекинскому времени).

Ziyuan (ZY), что означает «Ресурс», входит в серию спутников дистанционного зондирования, которые Китай использует для получения изображений с высоким разрешением, которые могут использоваться для исследования ресурсов Земли, управления борьбой последствиями от стихийных бедствий, а также мониторинга окружающей среды и землепользования.

Первый спутник Ziyuan, Ziyuan-1 01, был запущен в 1999 году в рамках партнерства между Китаем и Бразильским национальным космическим агентством INPE. Шесть из девяти спутников Ziyuan, запущенных на сегодняшний день, были частью китайско-бразильского программы исследования земных ресурсов (CBERS), а остальные три, включая Ziyuan-1 02E, эксплуатируются исключительно в интересах Китая. Также были запущены еще три полностью китайских спутника Ziyuan-3, а обозначение Ziyuan-2 было применено к трем военным разведывательным спутникам, развернутым в начале 2000-х годов, которые не являются частью гражданской серии Ziyuan.

Считается, что Ziyuan-1 02E по конструкции похож на спутник Ziyuan-1 02D, запущенный в сентябре 2019 года. Он несет те же две полезные нагрузки: камеру в видимом и ближнем инфракрасном диапазоне с высоким разрешением и гиперспектральный формирователь изображений, а также новую длинноволновую инфракрасную камеру.

Камера высокого разрешения сможет создавать изображения с разрешением до пяти метров при работе в панхроматическом режиме. При работе в мультиспектральном режиме она может получать изображения в трех диапазонах с разрешением до 10 метров. Гиперспектральная полезная нагрузка может снимать в 166 спектральных диапазонах.

Рендеринг Ziyuan-1 02E на орбите - через CASC

Космический аппарат Ziyuan-1 02D имел массу при запуске 1 840 кг, при этом Ziyuan-1 02E, вероятно, имеет немного большую массу из-за наличия дополнительного инфракрасного формирователя изображений. Он запускался на ракете-носителе Chang Zheng 4C вместо ракеты-носителя Chang Zheng 4B, которая использовалась для предыдущего запуска. Это может указывать на то, что новый спутник требует дополнительных характеристик, которые обеспечивает конфигурация 4C, хотя изменение ракеты также может быть связано с доступностью, различиями в профиле запуска или другими факторами.

Ziyuan-1 02E выведен на орбиту вместе с Xiwang 3 (XW-3), спутником CubeSat, созданным Китайской любительской спутниковой группой (CAMSAT). XW-3, также называемый «китайским любительским спутником 9» (CAS-9), был построен по стандарту CubeSat формата 6U размером 30 на 20 на 10 сантиметров до развертывания и массой около 10 кг. Пара развертываемых солнечных батарей, разворачиваемых после запуска состоит из двух панелей, и обеспечивает питание спутника на протяжении всей его миссии. Ожидаемая потребляемая мощность составляет около 15,2 Вт.

Xiwang — что означает «Надежда» — оснащен небольшой камерой в видимом диапазоне, изображения которой будут передаваться вместе с телеметрией по нисходящей линии связи с модуляцией GMSK, которая будет открыто доступна всем радиолюбителям. Он также имеет телеметрический маяк, транспондер X-диапазона и термоэлектрический генератор — последний используется в рамках школьного эксперимента.

В воскресенье при запуске использовалась китайская ракета Chang Zheng 4C (CZ-4C) с серийным номером Y39. Эта ракета-носитель также известна как Long March 4C и является частью семейства более старых ракет Chang Zheng, которые были основными ракетами для космической деятельности Китая в течение последних нескольких десятилетий.

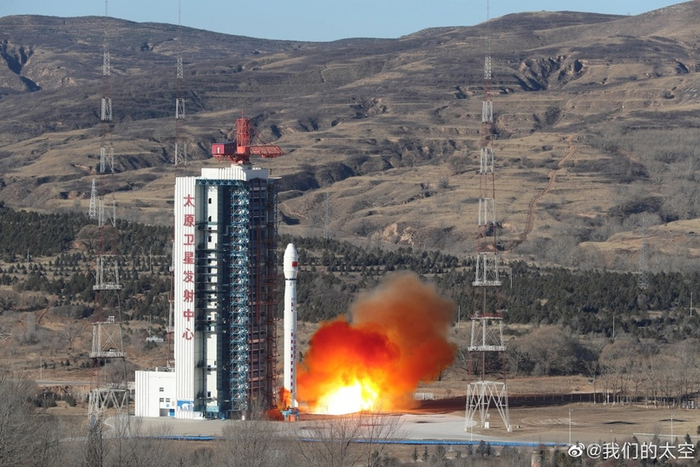

Chang Zheng 4C с Ziyuan-1 02E на борту поднимается со стартовой площадки в Тайюаня.

Семейство, которое включает в себя ракеты серии Chang Zheng 2, 3 и 4, было построено на основе ракеты Dongfeng 5 и находится на вооружении с середины 1970-х годов. Ракеты Chang Zheng 2 — это преимущественно двухступенчатые ракеты, используемые для полетов на низкую околоземную орбиту, в то время как серия Chang Zheng 3 использует высокоэнергетические разгонные ступени для достижения геопереходной орбиты, а Chang Zheng 4С использует разгонную ступень с топливом длительного хранения, в первую очередь предназначенную для выведения полезных нагрузок на солнечно-синхронные орбиты.

Chang Zheng 4 изначально задумывался как дублирующий вариант для Chang Zheng 3, в котором использовалось проверенное топливо длительного хранения вместо еще не проверенной верхней ступени на криогенном топливе в CZ-3. Это дало бы Китаю гибкость по запуску геостационарных спутников, если-бы возникли проблемы с CZ-3, однако в этом никогда не было необходимости. Вместо этого Chang Zheng 4 оказался задействованным в выведении спутников на низкую околоземную орбиту, а его верхняя ступень позволила ему выводить более тяжелые полезные нагрузки на более высокие орбиты, чем Chang Zheng 2C и 2D.

Первые два запуска ракеты были выполнены в конфигурации Chang Zheng 4A в сентябре 1988 и 1990 годов с первыми двумя метеорологическими спутниками Fengyun-1 на борту. После этого он не летал до мая 1999 года, когда первый полет модернизированного Chang Zheng 4B вывел еще один спутник Fengyun-1. Конфигурация Chang Zheng 4C была представлена в апреле 2006 года и работает вместе с 4B. Основное различие между двумя конфигурациями в том, что третья ступень CZ-4B не может быть перезапущена в полете, в то время как для CZ-4C может.

Эта возможность перезапуска позволяет Chang Zheng 4C выводить на орбиту немного более тяжелые полезные нагрузки с помощью оптимизированной траектории с двумя включениями, а не с помощью прямого выведения с одним включением, который является единственным вариантом для 4B.

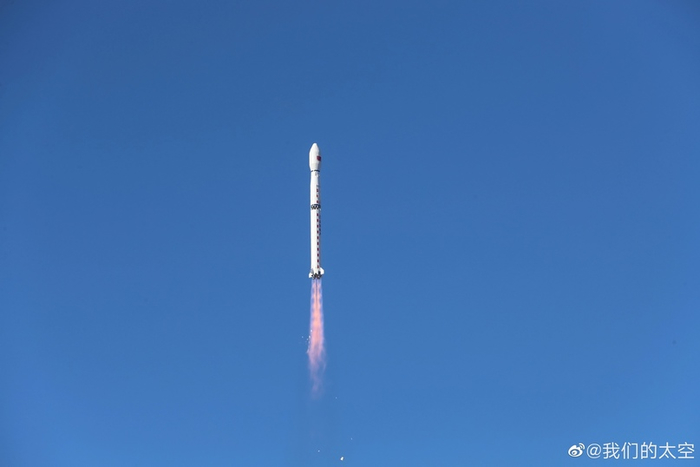

Chang Zheng 4C поднимается на орбиту с Ziyuan-1 02E

Первые две ступени ракеты заимствованы из ракеты Dongfeng 5, но были увеличены в длину и модернизированы, чтобы лучше подходить для миссий по запуску спутников. Благодаря своему военному ракетному наследию, ракета использует несимметричный диметилгидразин и тетроксид диазота — комбинации ракетного топлива длительного хранения, полезной для того, чтобы ракеты на жидком топливе оставались в пусковой готовности в течение длительных периодов времени. Но они менее подходят для спутниковой установки орбитального класса. Компоненты топлива очень токсичны, требуют особого обращения и могут нанести вред окружающей среде.

Китайские ракеты следующего поколения, в том числе серии Chang Zheng 5, 6, 7 и 8, перешли на более экологичное топливо, включая жидкий водород и керосин, с окислителем жидким кислородом. Ожидается, что в конечном итоге старые ракеты будут заменены этими новыми ракетами.

Первая ступень Chang Zheng 4C была оснащена четырьмя двигателями YF-20B, объединенными в силовой модуль YF-21B. Эта ступень работает на ранних этапах полета, когда ракета пролетала через плотные нижние области атмосферы. После того, как первая ступень израсходовала топливо и отсоединилась, вторая ступень продолжила восхождение. Она оснащена главным двигателем YF-22B и двигателем управления YF-23B. Комбинированный агрегат получил обозначение YF-24B.

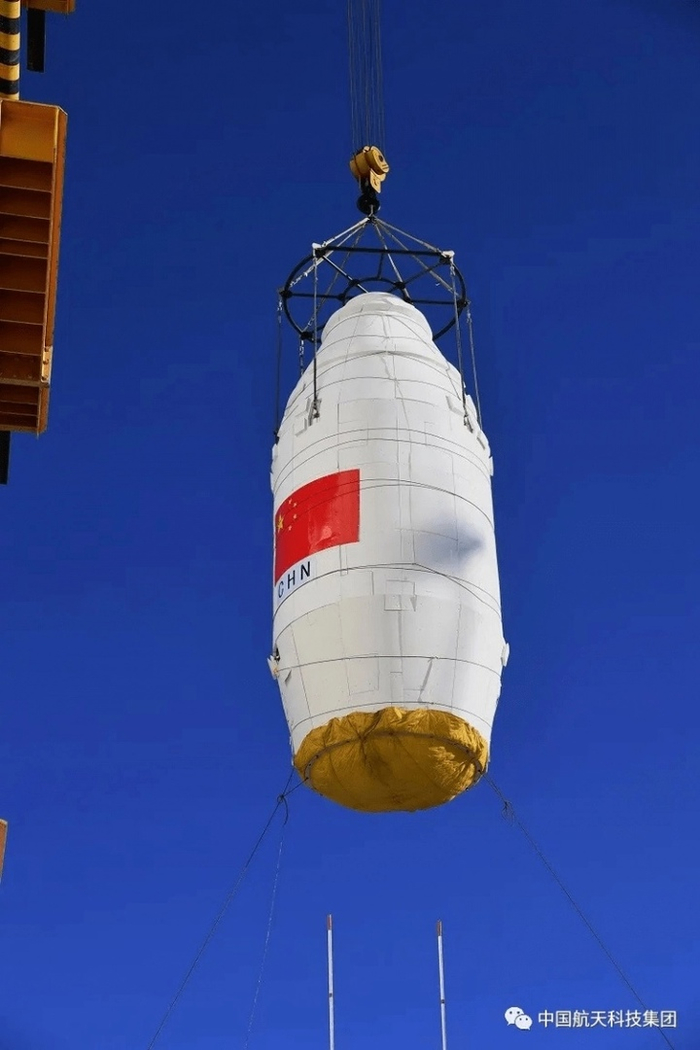

Ziyuan-1 02E внутри обтекателя полезной нагрузки поднимается на ракету CZ-4C.

Третья ступень, оснащенная парой двигателей YF-40, выполнила последние маневры на орбите, чтобы вывести Ziyuan-1 02E и XW-3 на целевую орбиту. Хотя план полета воскресной миссии не был опубликован, он, скорее всего, включает два прожига, первый произошел вскоре после отделения от второй ступени, а второй — около апогея - наивысшей точки траектории — чтобы сделать круговую орбиту. Разделение космических аппаратов должно было произойти вскоре после окончания этого второго включения двигателя на ожидаемой круговой солнечно-синхронной орбите высотой 770 километров и наклонением в 98,58 градусов.

Воскресный запуск состоялся из китайского центра запуска спутников Тайюань, расположенного на севере провинции Шаньси. Тайюань не только служит орбитальной стартовой площадкой — в основном используется для солнечно-синхронных запусков с ракетами Chang Zheng 2 и 4, — также используется для военных испытаний, включая суборбитальные запуски. На объекте есть пара стартовых площадок Chang Zheng: площадка №7 использовалась для орбитальных запусков с 1988 по 2009 год и продолжает использоваться для суборбитальных миссий Chang Zheng 2C; Площадка №9, которая использовалась для воскресного запуска, была введена в эксплуатацию в 2008 году. Меньшая, но более новая площадка Chang Zheng 6 имеет собственный стартовый комплекс Pad 16.

Воскресный запуск знаменует собой восемьдесят пятый полет ракеты Chang Zheng 4 и тридцать восьмую миссию с использованием версии ракеты Chang Zheng 4C. Это была пятьдесят третья попытка китайского орбитального запуска в 2021 году: четырнадцатая из них с использованием Chang Zheng 4 и девятая специально для CZ-4C.

Пятьдесят три запуска Китая в 2021 году намного превосходит предыдущий рекорд страны в 39 запусков, в период между 2018 и 2020 годами. Это общее количество не включает в себя зарегистрированное испытание системы оружия на частичной орбите в конце июля. Если этот запуск произошел, он мог ненадолго выйти на орбиту, прежде чем выполнить маневр ухода с орбиты перед завершением одного оборота, однако никакие объекты от запуска не были каталогизированы.

Общее количество может вырасти до 55 до конца года, и в ближайшие дни ожидаются дальнейшие запуски из центров запуска спутников Цзюцюань и Сичан. Уведомления для летчиков (NOTAM), публикуемые для предупреждения пилотов об опасных зонах, возникающих в результате запусков, предлагают окна для запуска, которые открываются 30 декабря для обеих миссий, с возможностью запуска в новом году.

Первоисточник:

Вячеслав Ермолин, 26 декабря 2021 года.

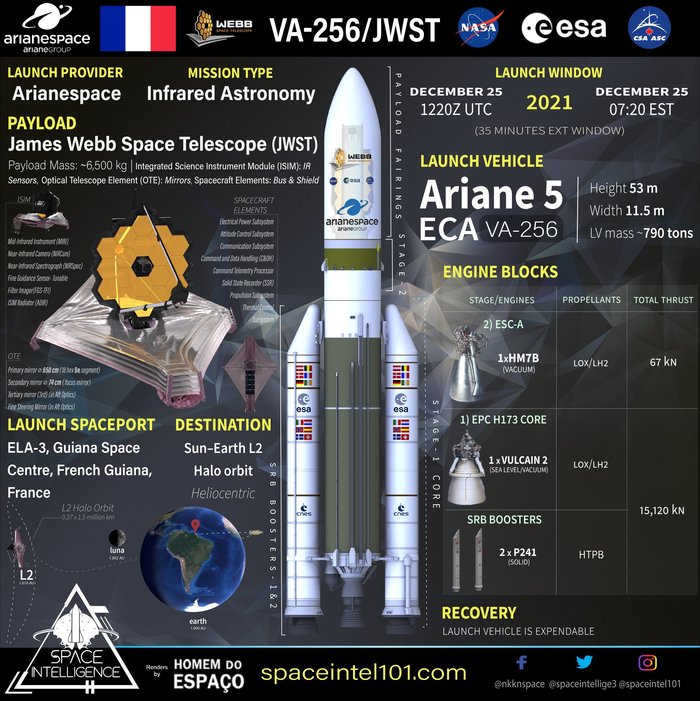

Инфографика миссии Ariane 5 ECA+ |James Webb Space Telescope (JWST)

В высоком разрешении

Эмблема миссии

Инфографика от Homem do Espaço

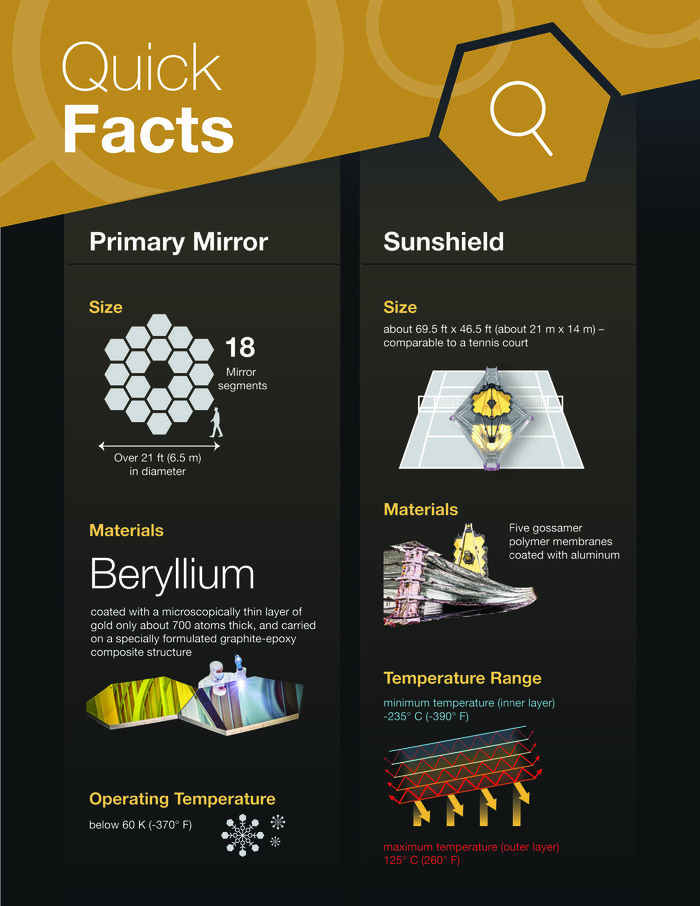

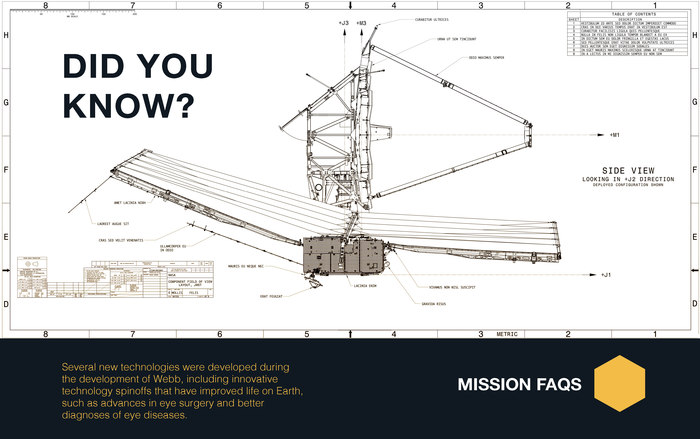

На сайте NASA и специальном сайте JWST есть отличная подробная инфографика проекта. Для  примера...

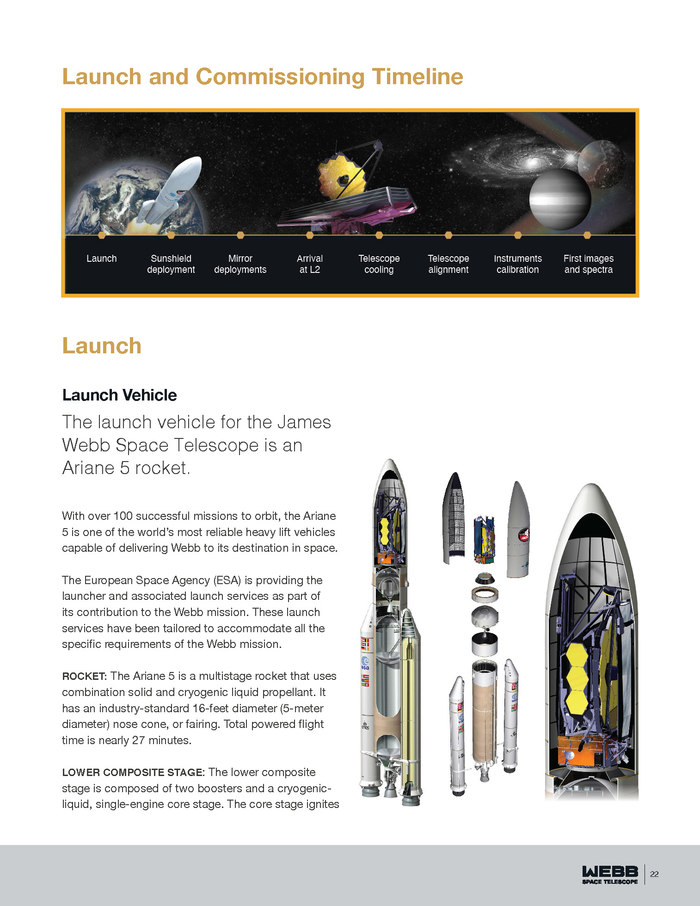

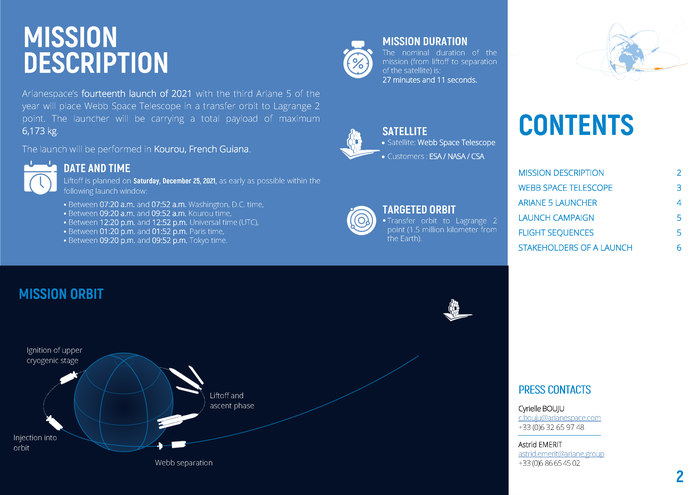

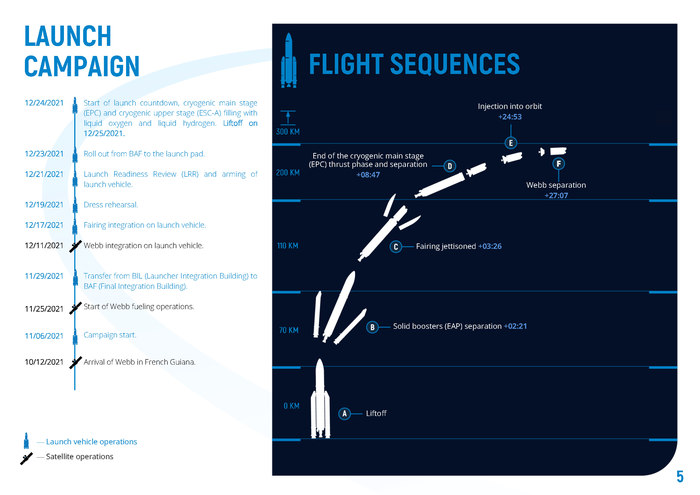

Плюс пресс-кит от Arianespace

Хейген Уоррен и Крис Гебхардт, 24 декабря 2021 г.

Первоисточник:

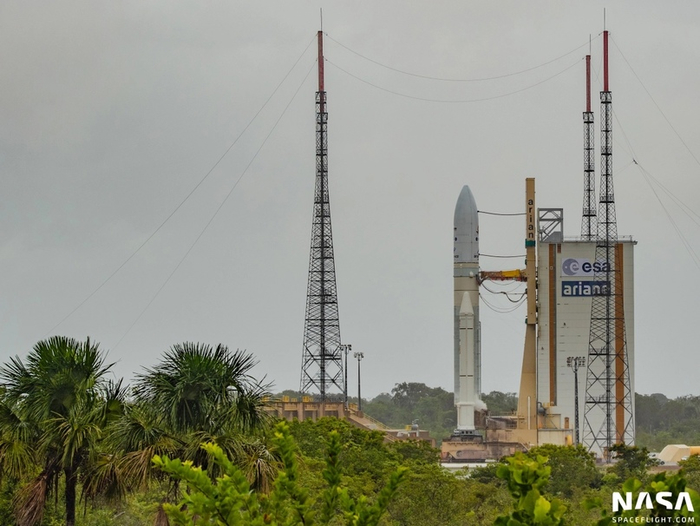

Ariane 5 с космическим телескопом «Джеймса Уэбба» на ELA-3 во Французской Гвиане. Фото: Крис Гебхардт (фото) Натан Баркер (обработка)

Это миссия, над которой мы работали более 25 лет. Революционный JWST (James Webb Space Telescope) — партнерство между NASA, ЕSA (Европейское космическое агентство) и CSA (Канадское космическое агентство) — находится на своей ракете Ariane 5 на стартовой площадке ELA-3 в Космическом центре Гвианы в Южной Америке.

Запуск «Джеймса Уэбба» намечен в 32-минутном «окне», которое откроется в субботу, 25 декабря, в 12:20 UTC (7:20 утра по восточному стандартному времени) с возможностью резервного запуска, доступной почти каждый день после этого. Ariane 5 не будет выводить JWST на околоземную орбиту, а вместо этого выведет телескоп на 30-дневную переходную траекторию к точке Лагранжа L2 в системе Солнце-Земля.

«Джеймс Уэбб» прибыл во Французскую Гвиану 12 октября 2021 года после многих лет обширных испытаний и окончательной интеграции генеральным подрядчиком Northrop Grumman. После прибытия во Французскую Гвиану «Джеймс Уэбб» был перевезен в Космический центр Гвианы, где были выполнены окончательные проверки, интеграция и заправка телескопа топливом.

«Джеймс Уэбб» был поднят и интегрирован наверху ракеты Ariane 5 11 декабря и заключен в 5,4-метровый обтекатель полезной нагрузки 18 декабря. Ariane 5 и «Джеймс Уэбб» вывезены из здания окончательной сборки пятью днями позже, 23 декабря, на стартовую площадку ELA-3 (Ensemble de Lancement Ariane 3).

Ссылка на твит

Для «Уэбба» потребовались некоторые модификации Ariane 5, в том числе усиление дезактивации полезной нагрузки.

«Были предприняты некоторые меры предосторожности», — сказал Даниэль де Шамбюр, менеджер системы оперативного запуска Ariane 5.

«Для спутника мы установили специальный высокоэффективный фильтр HEPA для создания ламинарного потока вокруг Уэбба по мере необходимости. Основная цель заключалась в том, чтобы предотвратить загрязнение — обычное загрязнение — [в] 10 раз. Приняв эти меры, активный угольный фильтр в системе кондиционирования воздуха… это было необходимо для чувствительной аппаратуры Уэбба».

Кроме того, обтекатель полезной нагрузки, который будет защищать «Уэбба» от плотных нижних слоев атмосферы Земли в первые минуты полета, прошел более строгие процедуры очистки и обеззараживания: сначала очистили в Европе перед отправкой во Французскую Гвиану, а затем еще раз перед герметизацией.

Эти новые процедуры были специально разработаны для «Уэбба», но де Шамбюр отметил, что они, вероятно, будут в некоторой степени использоваться для предстоящей миссии ESA JUICE к спутникам Юпитера — миссии, которую в настоящее время планируется запустить на предпоследней в истории ракете Ariane 5.

Что касается «Уэбба», Ariane 5 начнет обратный отсчет в T-11 часов 23 минуты. Полная проверка электрических систем Ariane 5 состоится в Т-10 часов 33 минуты до начала загрузки топлива Ariane 5.

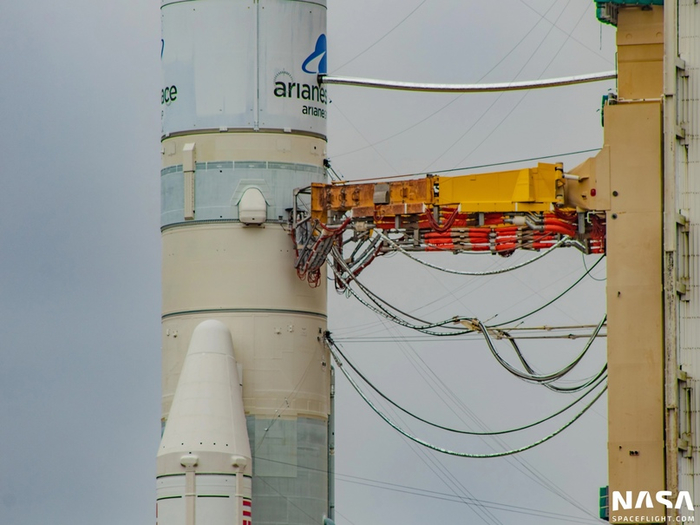

Топливное оборудование для ракеты Ariane 5 (Источник: Крис Гебхардт (фотография) Натан Баркер (правка)

Загрузка жидкого водорода и жидкого кислорода в первую ступень Ariane 5 начинается в T-4 часов 38 минут. Чуть более часа спустя жидкий водород и жидкий кислород начинают поступать во вторую ступень в Т-3 часа 23 минуты. Охлаждение главного двигателя Vulcain первой ступени начнется в Т-3 часа 18 минут.

В T-1 час 15 минут команды Arianespace проверит соединение между ракетой и системами телеметрии, слежения и управления. Чуть более часа спустя команды запуска проведут отчет «Все системы работают», чтобы подтвердить, что «Джеймс Уэбб» и Ariane 5 готовы к запуску.

В момент времени Т-4 в топливных баках первой и второй ступени будет повышено давление для полета. Затем, в T-1 минуту, Ariane 5 переключится на бортовое питание.

В момент T-5 секунд криогенные топливопроводы, которые снабжают резервуары Ariane 5 криогенным топливом, закроются и отведутся от ракеты. В момент времени Т-4 сек. последовательность запуска возьмет на себя бортовая система ракеты.

После T=0 загорится главный двигатель Vulcain первой ступени, а сдвоенные твердотопливные ракетные ускорители будут работать с момента T + 7,01 секунды.

В момент T + 7,3 секунды ракета Ariane 5 стартует с площадки ELA-3 в Космическом центре Гвианы с космическим телескопом «Джеймса Уэбба».

Отделение твердотопливных ускорителей произойдет в T + 2 минуты 22 секунды, со сбросом обтекателя полезной нагрузки в T + 3 минуты 26 секунд. Двигатель Vulcain исчерпает запас жидкого водорода и жидкого кислорода при T + 8 минут 47 секунд, после чего сразу же произойдет разделение ступеней и зажигание двигателя HM-7B на верхней ступени ESC-A (Etage Supérieur Cryogénique-A).

Верхняя ступень выполнит один непрерывный 16-минутный 6-секундный прожиг, чтобы направить «Уэбба» прямо на траекторию перехода к L2.

Отделение «Уэбба» от верхней ступени Ariane 5 запланировано через 27 минут 7 секунд после старта.

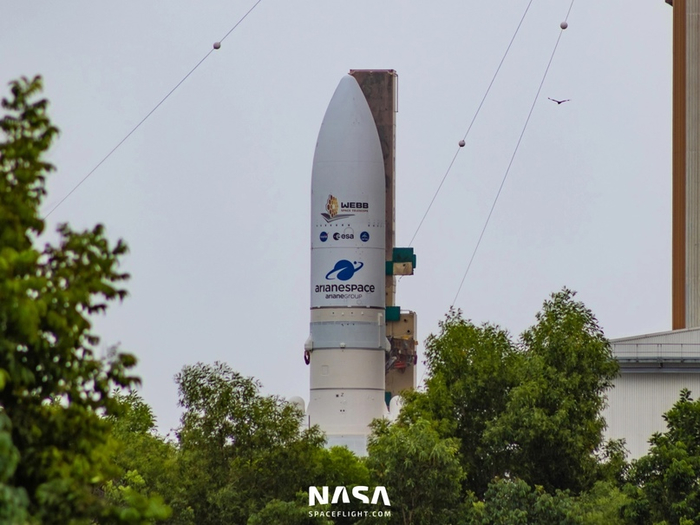

«Джеймс Уэбб» и Ариана 5 перемещаются из здания окончательной сборки на площадку ELA-3. (предоставлено: Крис Гебхардт (фотография) и Натан Баркер (обработка) для NSF L2

Космический телескоп «Джеймса Уэбба»

Хотя его миссия сейчас должна начаться, история JWST уходит своими корнями в середину 1990-х годов и в программу космического телескопа следующего поколения, который стремился значительно расширить возможности космического телескопа «Хаббл».

Таким образом, JWST технически не является заменой культовой обсерватории «Хаббла», а, скорее, является усовершенствованным дополнительным телескопом, который может видеть детали в таких длинах волн, которые не доступны «Хабблу».

Особый интерес для астрономов JWST представляет инфракрасная длина волны от 0,6 до 28,3 мкм, для которой оптимизирован «Уэбб». «Хаббл» наблюдает длины волн в ближнем, ближнем инфракрасном и ультрафиолетовом диапазонах от 0,1 до 1 мкм.

NASASpaceflight много писал о различных приборах на борту JWST, а также о его криокулере, который является ключом к охлаждению обсерватории до 6K для инфракрасных наблюдений.

Щелкните здесь, чтобы увидеть эти статьи.

Благодаря бериллиевому зеркалу диаметром 6,8 м, покрытому золотом, JWST сможет видеть «первый свет» примерно через 400 миллионов лет после Большого взрыва, когда формировались первые звезды и галактики.

Однако это не самое дальнее расстояние, которое видел телескоп; эта честь достается COBE (Cosmic Background Explorer).

COBE предоставил важные доказательства в поддержку теории Большого взрыва о создании Вселенной, в том числе то, что космическое микроволновое фоновое излучение имеет почти идеальный спектр черного тела и имеет очень слабую анизотропию.

Два главных исследователя COBE, Джордж Ф. Смут и Джон С. Мэзер, были удостоены Нобелевской премии по физике в 2006 году за свою работу с COBE. Джон Мазер сейчас является старшим научным сотрудником проекта JWST, который продолжит свою работу по исследованию формирования Вселенной, продолжая — с точки зрения того, что она может видеть — с того места, на котором остановился COBE.

Но «Уэбб» не только пытается вернуться к первым элементам формирования Вселенной. JWST также сможет видеть намного ближе к сегодняшнему дню, исследуя, среди прочего, атмосферы экзопланет, чтобы охарактеризовать их состав и раскрыть больше об их эволюции, а также об их способности поддерживать жизнь.

«Уэбба» также «попросят» наблюдать за планетами и другими целями в нашей солнечной системе.

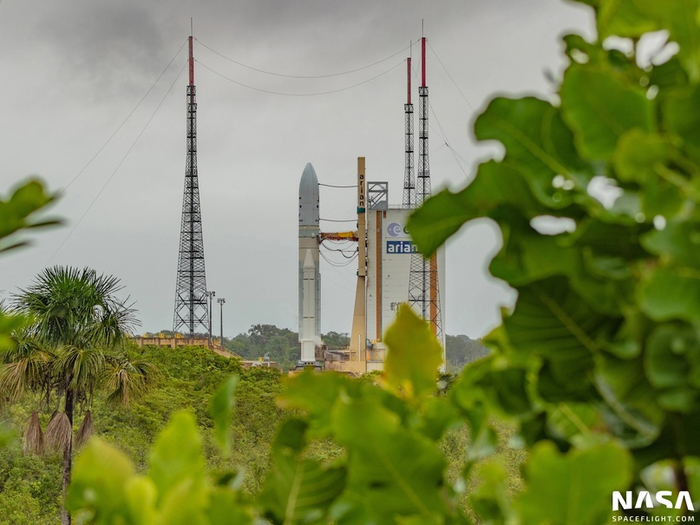

Ariane 5 во время операций по загрузке гелия 24 декабря 2021 г. (Источник: Крис Гебхардт (фото) и Натан Баркер (обработка) для NSF)

Для выполнения разнообразных задач и исследований JWST состоит из: 18 гексагональных сегментов главного зеркала с золотым покрытием; вторичного фокусирующего зеркала; солнцезащитного экрана, чтобы сохранять холод и блокировать рассеянный свет от Солнца; криоохладителя для дальнейшего понижения температуры обсерватории сверх пассивной способности солнцезащитного экрана; системы связи для передачи данных обратно на Землю; и четырех основных научных инструментов.

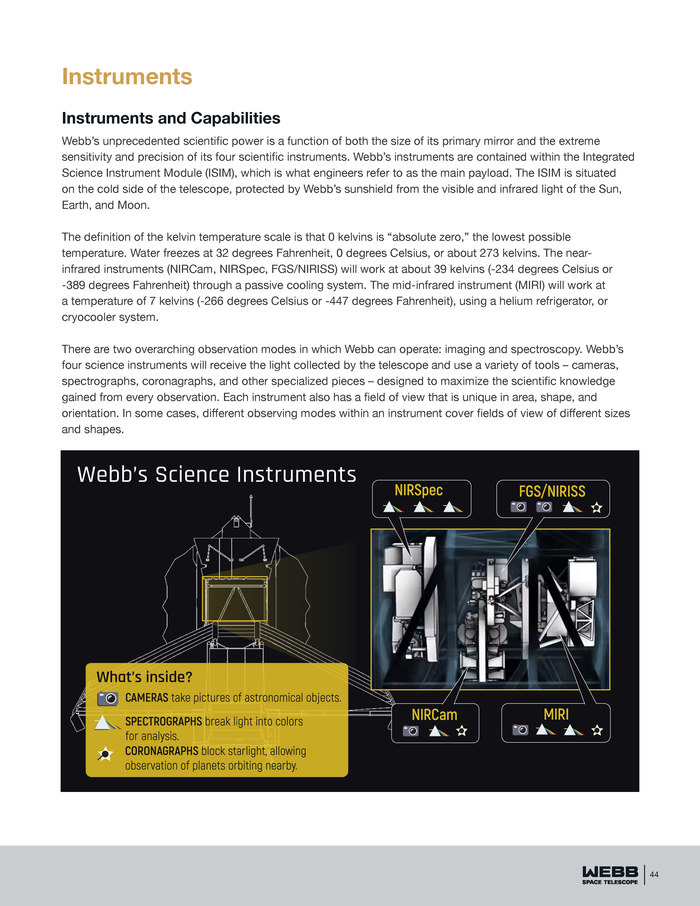

Четыре инструмента Уэбба:

NIRCam — камера ближнего инфракрасного диапазона от Университета Аризоны в партнерстве с Lockheed Martin и Центром космических полетов Годдарда NASA,
NIRSpec — спектрограф в ближнем инфракрасном диапазоне от Центра космических полетов имени Годдарда NASA, Европейского космического агентства и компании Airbus Defense and Space, создавшей прибор,
MIRI — прибор среднего инфракрасного диапазона от NASA и Европейского космического агентства, а также
FGS / NIRISS — датчик точного наведения, формирователь изображения в ближней инфракрасной области и бесщелевой спектрограф от Канадского космического агентства и Университета Монреаля.

Все это делает «Уэбба» большим. Довольно большим.

Чтобы увидеть «первый свет», главное зеркало телескопа должно быть 6,8 метра в диаметре — слишком велико, чтобы поместиться в обтекатель полезной нагрузки любой существующей ракеты.

Но не самое важное, «Уэбб» должен быть очень холодным, чтобы видеть в длинах волн, необходимых для его миссии. Для этого JWST использует солнцезащитный экран, чтобы сначала пассивно охладиться до 50K, а затем криокулер снизит температуру до 6K.

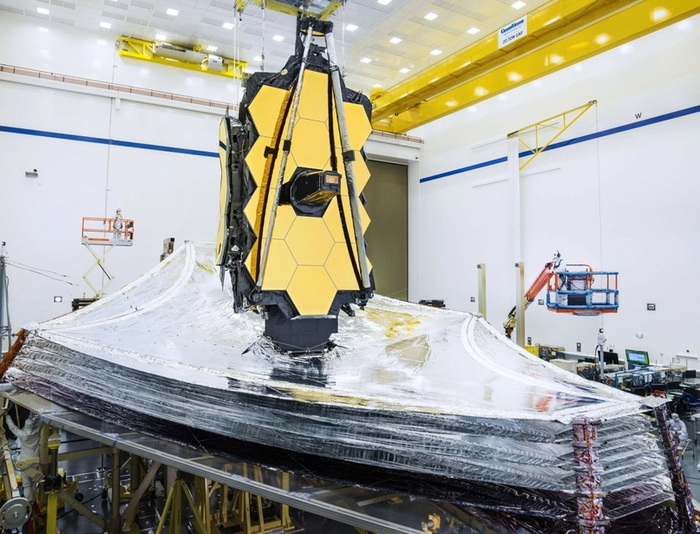

Полностью развернут массивный солнцезащитный экран «Джеймса Уэбба». (Источник: NASA / Крис Ганн)

Этот солнцезащитный экран имеет размеры 14,162 м × 21,197 м, что слишком велико для обтекателя Ariane 5 диаметром 4,57 м и длиной 16,19 м.

Чтобы поместиться в Ariane 5, Уэбб должен уметь складываться перед запуском. Это не редкость в космических полетах. Спутники обычно складывают части себя не только для того, чтобы поместиться в обтекатели ракеты, но и для защиты от стартовых нагрузок.

В этом «Уэбб» отличается от всех, кто был до него. Его размер требует 344 операций развертывания в космосе, чтобы поместиться в Ariane.

Из этих 344 развертываний 307 (87%) являются критическими областями «единой точки отказа» — это означает, что если одно из этих критических развертываний выйдет из строя, будь то развертывание солнцезащитного экрана или развертывание основного/второго зеркала, миссия будет завершена раньше, чем она станет реальностью. Из этих 307 критических зон единичного отказа 225 (65%) находятся в солнцезащитном экране.

Из 344 развертываний 178 (52%) представляют собой механизмы спуска NEA (невзрывоопасный исполнительный механизм). Солнцезащитный экран содержит 120 этих механизмов разблокировки NEA, 107 из которых являются MRD (мембранными устройствами разблокировки), 9 — съемниками штифтов и 4 предназначены для торможения троса.

Процесс развертывания, запланированный командой с шагом 15 минут, начнется вскоре после отделения JWST от верхней части верхней ступени Ariane 5 ECS-D и продлится примерно 30 дней.

Ученые и инженеры проекта не решались выпускать полную временную шкалу заранее, так как многие из этих операций никогда раньше не выполнялись в космосе, а промахи и корректировки почти наверняка произойдут.

Если 30-дневный процесс развертывания проходит по плану, JWST потребуется еще примерно пять месяцев, чтобы солнцезащитный козырек и криокулер должным образом охладили обсерваторию, прежде чем можно будет провести окончательную калибровку прибора, хотя некоторые калибровки будут проведены заранее.

В настоящее время JWST должен быть готов к первым наблюдениям к середине 2022 года, хотя конкретная дата не будет известна публично до тех пор, пока сложный процесс подготовки телескопа к реальному просмотру Вселенной не будет близок к завершению.

Таким образом, публике не следует ожидать изображений от «Уэбба» раньше середины 2022 года.

Межведомственное партнерство — вместе

Международные усилия по JWST из США, Европы и Канады в некотором роде повторяют проект телескопа «Хаббл».

«Хаббл» — это партнерство NASA и ESA, при этом ESA предоставляет финансирование и инструменты в обмен на гарантированное время для европейских астрономов на обсерватории.

Двигатель Vulcain и твердотопливные ракетные ускорители доставят Ariane 5 в космос. (Предоставлено: Крис Гебхардт (фото) и Натан Баркер (обработка) для NSF)

Точно так же партнерство JWST работает примерно так же: Европа предоставила часть инструмента NIRSpec, часть криокулера и, что особенно важно, ракету-носитель.

Тем временем Канадское космическое агентство предоставило датчик точного наведения, формирователь изображения ближнего инфракрасного диапазона и бесщелевой спектрограф.

Все эти взносы предоставляют каждому агентству определенный процент времени использования JWST. Но для ESA вклад ракеты-носителя будет наиболее заметным.

Ariane 5

Высоконадежная ракета Ariane 5 будет иметь всемирную известность, поскольку ей поручено вывести в космос обсерваторию стоимостью почти 10 миллиардов долларов в субботу.

JWST — самая дорогая и, пожалуй, самая важная миссия за долгую карьеру Ariane 5, которая включала запуски межпланетных миссий, пополнение запасов грузов на Международную космическую станцию и многочисленные спутниковые миссии с одним и двумя спутниками.

Ariane 5 выполняет полеты в космос с июня 1996 года, и поэтому было разработано несколько вариантов ракеты.

К запуску «Джеймса Уэбба» Ariane 5 будет летать в конфигурации ECA (Evolution Cryotechnique type A). Первый полет в 2002 году, вариант ECA использует улучшенный главный двигатель Vulcain 2 и вторую ступень ESC-A (Etage Supérieur Cryogénique-A).

Ссылка на твит

Ariane 5 ECA состоит из двух ступеней и двух сдвоенных твердотопливных ракетных ускорителей EAP P241. Эти SRB имеют высоту 31,6 м и обеспечивают общую тягу 14 160 кН в течение 140 секунд.

Первая ступень Ariane 5 ECA, получившая название EPC, имеет высоту 23,8 м и диаметр 5,4 м. EPC приводится в действие одним двигателем Vulcain 2 Hydrolox (жидкий водород-жидкий кислород), который обеспечивает тягу 960 кН на уровне моря и 1390 кН в вакууме.

Вторая ступень Ariane 5 ECA называется ESC-A и имеет высоту 4,71 м и диаметр 5,4 м. ESC-A приводится в движение одним двигателем HM7B Hydrolox, который развивает тягу в 67 кН.

В целом, Ariane 5 имеет хорошие показатели безопасности и успешности, хотя, как и все ракеты, она не застрахована от неудач.

До JWST Ariane 5 выполнила 111 миссий, две из которых полностью провалились: первая была ее самым первым полетом (квалификационная миссия), а вторая — в декабре 2002 — 19 лет назад.

Первая неудача при запуске произошла из-за того, что Arianespace использовала программное обеспечение наведения Ariane 4 на Ariane 5. Вторая неудача при запуске в декабре 2002 года произошла из-за неисправности в системе охлаждения главного двигателя Vulcain.

Ariane 5 также потерпел три частичных отказа: один во время второго квалификационного полета в октябре 1997 года, другой в июле 2001 года (когда один спутник вышел на правильную орбиту благодаря использованию своего бортового топлива, а другой был потерян), а третий частичный. отказ (когда все спутники вышли на заданные орбиты после использования своего бортового топлива) в январе 2018 года.

Однако в целом Ariane 5 является чрезвычайно надежной ракетой-носителем, а конкретная ракета-носитель Ariane 5, запускающая «Джеймса Уэбба», была тщательно протестирована и подготовлена к запуску обсерватории в L2.

В целом, «Уэбб» станет 62-й миссией и 85-м спутником, запущенным Arianespace для ESA, и 28-й научной миссией, запущенной Arianespace.
