ГАЗ-ВМ (НАТИ-ВМ) экспериментальный пикап повышенной проходимости. Сборка и доработка модели в масштабе 1:43
Всем привет!
На очереди к воплощению ещё одна смоляная модель от мастерской "Чудотвороff" в 43-м масштабе, которую заботливо прислал мне в работу заказчик Е.
Из истории:
ГАЗ-ВМ (НАТИ-ВМ) — это советский опытный полугусеничный автомобиль повышенной проходимости со съёмным гусеничным движителем. Был создан в НАТИ на базе серийного автомобиля ГАЗ М-1 в 1937 году.
Опытные образцы ГАЗ-ВМ существовали в двух вариантах кузова: "фаэтон" и грузовой (пикап).Техническое решение реализации гусеничной тележки было идентичным автомобилям НАТИ-В3 (в дальнейшем — ГАЗ-60). Задние колёса с пневматическими шинами передавали посредством сцепления крутящий момент резиновой гусеничной ленте с металлическими накладками. Машина могла двигаться или полностью на колёсах, или на колёсах и гусеницах, или на гусеницах и смонтированных под передними колёсами лыжах. Однако, в серию автомобиль так и не пошёл. По итогам госиспытаний был выявлен ряд существенных замечаний, однако, с появлением полноприводного ГАЗ-61 дальнейшая доработка ГАЗ-ВМ стала нецелесообразнозной. В серию ВМ так и не пошёл.

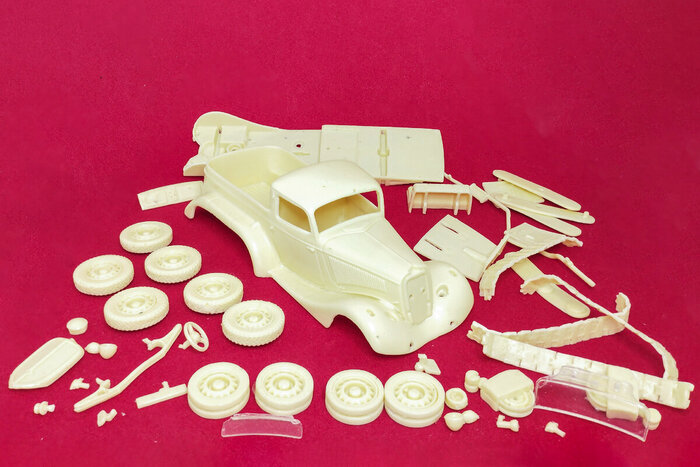

В этот раз обойдёмся без доноров от Deagostini или НАП и будем работать с тем, что есть). А вот и сам набор для сборки:
В прошлые разы от сборки моделей мастерской "Чудотвороff" у меня, откровенно, дёргался глаз. Приезжали заготовки с колоссальным количеством дефектов на корпусных деталях (натёки смолы, заусенцы, поры, неровная геометрия и облой с толщину кузова) 😳.
В этот раз качество заготовок немного получше. Облой смолы тонкий (в виде плёнки) и легко отделяется от деталей острым лезвием. Поры на кузове, к сожалению, тоже имеются, но они минимальны. С этим работать куда приятнее))

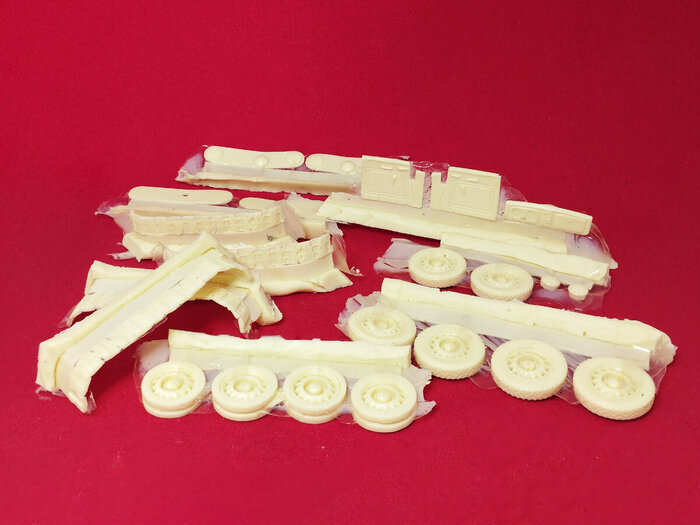

Кстати, набор предлагает, как гусеничный вариант задней тележки, так и колёсный - на выбор.

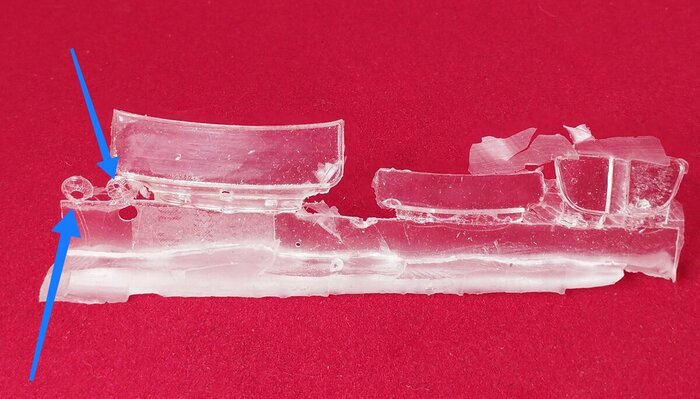

Только хотел похвалить мастерскую за то, что ребятам удалось отлить и прозрачное остекление, как сразу увидел брак. Видите дыры на рассеивателях передних фар? Как вышла такая жесть? Но эта проблема решаема! Дальше всё увидите :)
Потихоньку, я обработал все детали из набора, осторожно удалив с них облой и заусенцы. А какие из них пойдут на сборку решится чуть позже, ведь, напомню, возможны 2 варианта!

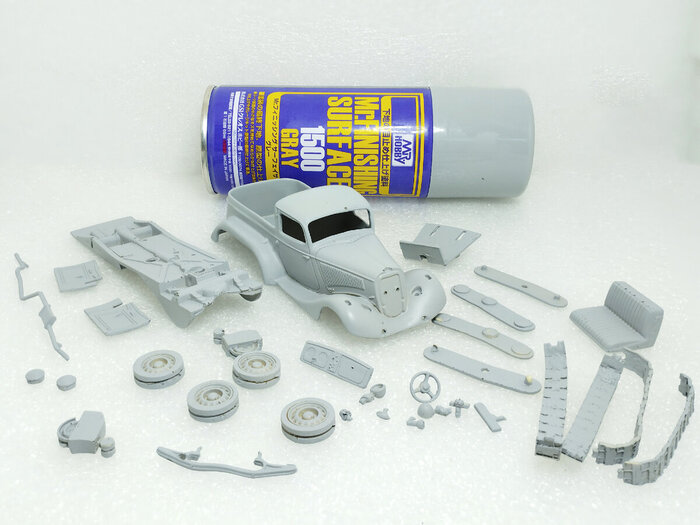

Далее все детали были покрыты серым финишным грунтом с зернистостью 1500 от Mr.HOBBY.
К моменту окрашивания, заказчик определился с вариантом тележки и с выбором цвета кузова. Модель будет выполнена в цвете хаки и без гусениц, которые, кстати, оказались кривыми((. Возможно, в таком цвете этого автомобиля никогда и не существовало, но давайте включим фантазию и представим, что он всё-таки пошел в серию.

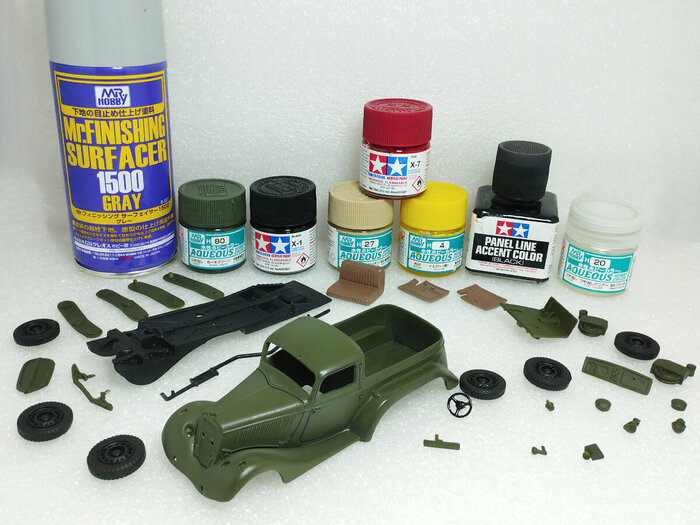

Окрашивание:
для кузова, элементов тележки, торпедо, переднего бампера и других навесных элементов я применил акриловую краску Н80 Khaki green (Mr.HOBBY);
для дивана и внутренней расшивки карт дверей - смесь красок: Н27 Tan и Н4 Yellow (Mr.HOBBY) + X-7 Red (Tamiya);
для донышка, руля и колёс в ход пошла краска Х-1 Black (Tamiya).
Далее был нанесен слой матового акрилового лака Н20 Flat clear (Mr.HOBBY), поверх него черная эмалевая смывка для выделения рельефа кузова (Tamiya) и, для защиты, ещё один слой лака.
Затем я выделил ручки дверей внутри салона и окрасил выхлопную систему. Тут я применил акриловую краску SM204 Super stainless 2 (Mr.HOBBY).
Перед сборкой пришлось рассверлить отверстия у всех колёс и подобрать из запаса стальную ось, которую будем сажать на суперклей.

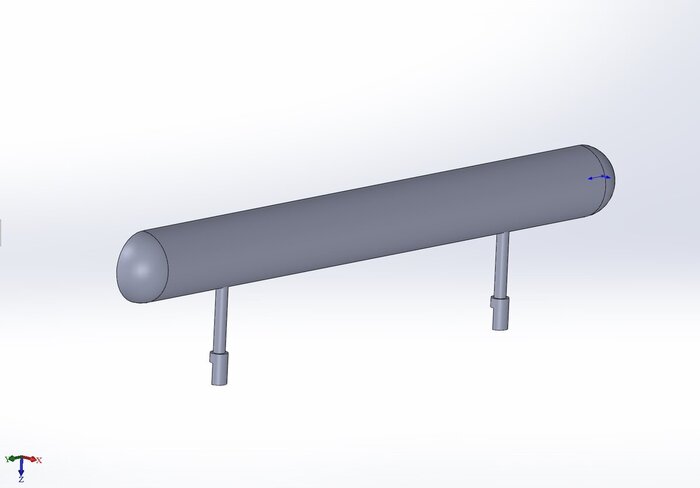

А теперь немного дополним внешний вид модели. В CAD-системе были спроектированы:
Борт на грузовой кузов модели ГАЗ-ВМ;

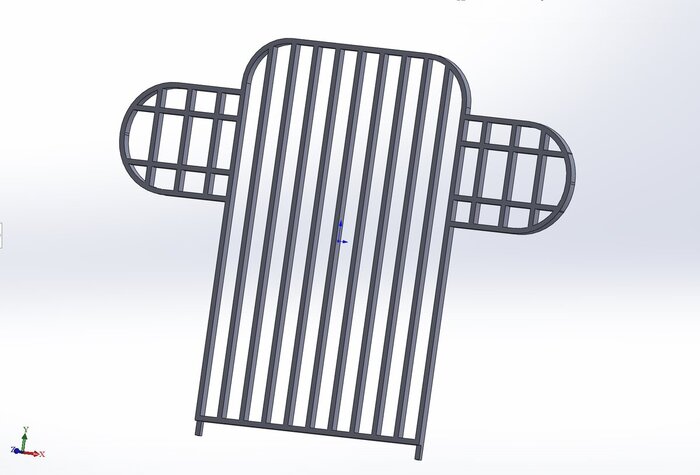

Дополнительная защитная решётка спереди.

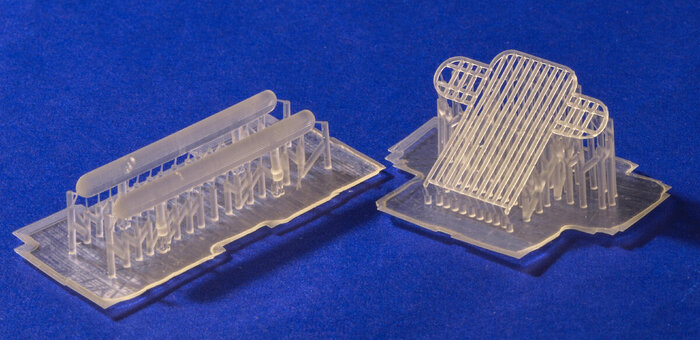

Детали были распечатаны на фотополимерном 3D-принтере Photon mono 4k от Anycubik из смолы Clear линейки ABS-LIKE RESIN+ в необходимом количестве.
Защитную решётку получилось распечатать только со второго раза, после проведения коррекции геометрии, а именно утолщения прутьев. К сожалению, тонкие элементы не всегда появляются адекватно, как бы модель не располагалась в пространстве.

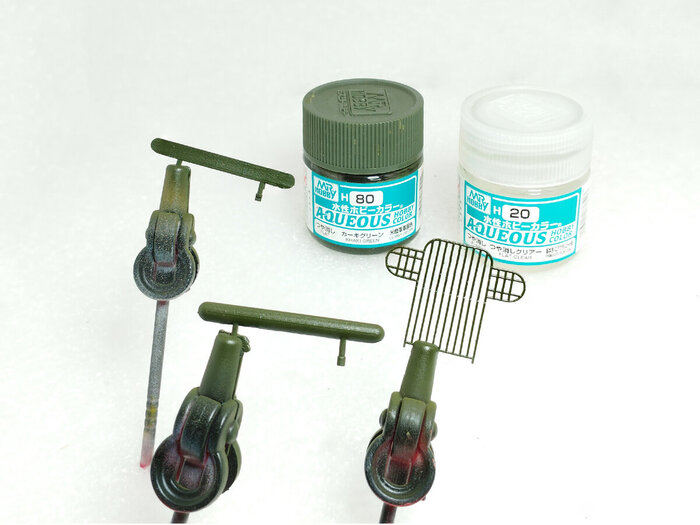

Окрасим свежераспечатанные борта и защитную решётку в соответствующий цвет кузова и приступим к основной сборке нашего опытного вездехода.
Теперь, без заморочек, восстановим линзы рассеивателей передних фар. Технология очень проста: окрашиваем внутреннюю часть корпуса фар жидким хромом, а дальше наносим капельку всё той же фотополимерной смолы и засвечиваем под ультрафиолетом. Вот и весь фокус 😄
Заключение.

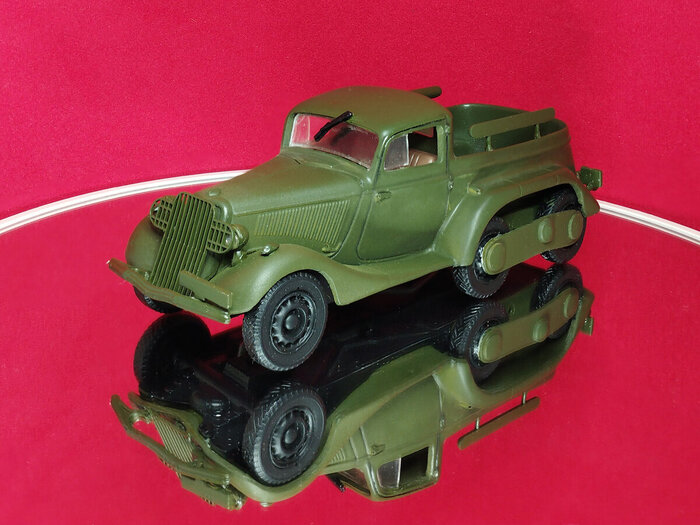

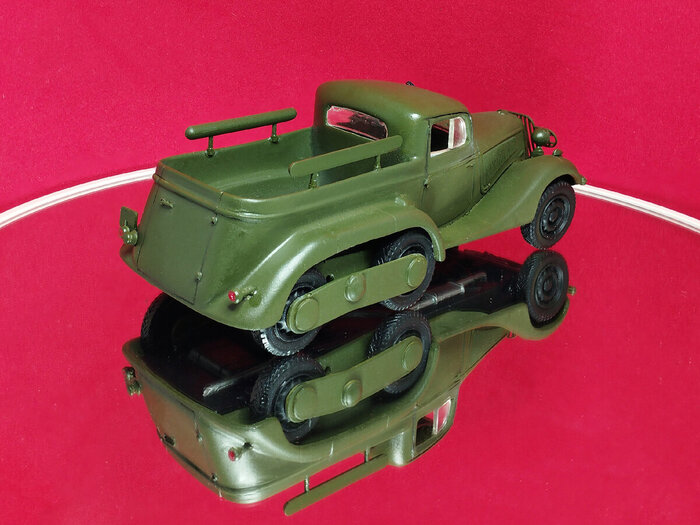

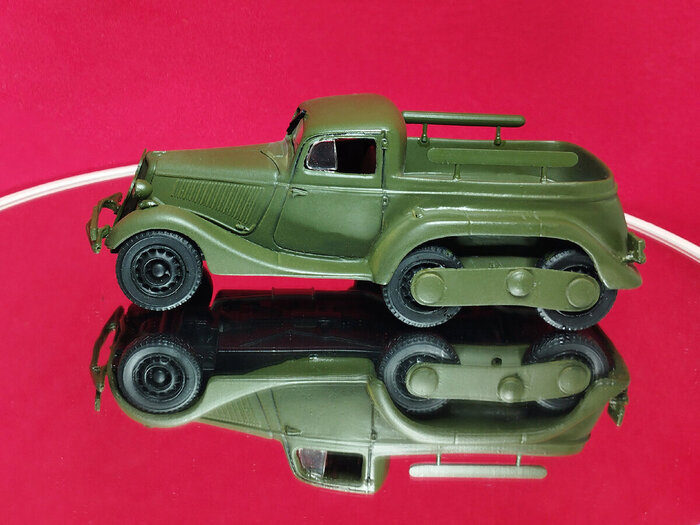

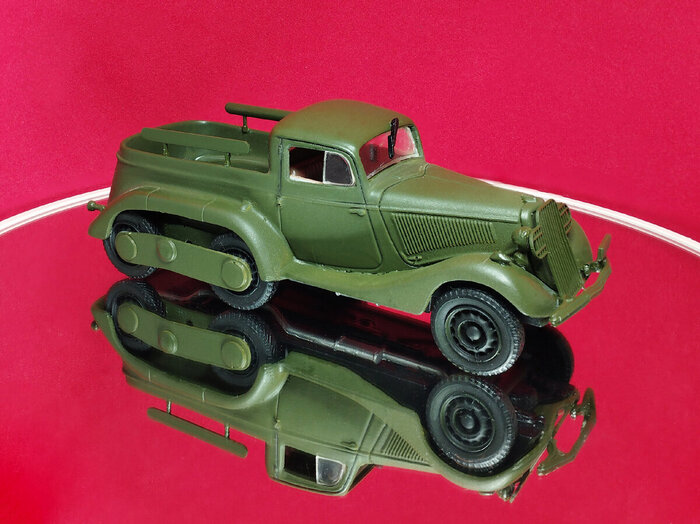

Ну вот и закончена очередная смоляная модель опытного автомобиля от мастерской "Чудотвороff". Моделька получилась занятной, даже несмотря на свой безгусеничный вариант воплощения.
А ещё мы снова доказали, что 3D-печать и фотополимерная смола - лучшие друзья моделиста, как в ремонте модели, так и в её улучшении 😉!
С уважением, Сержик Моделист.
