Всем привет! Сегодня поговорим об очередной конверсии модели от Deagostini.

Я получил задание - перекрасить модель автомобиля ГАЗ-М-20 "Победа" из выпуска №1 "Автолегенды СССР. Лучшее" и сделать из неё Милицию ОРУД*

*ОРУД (Отдел по Регулированию Уличного Движения) это структурное подразделение советской милиции, занимавшееся регулированием дорожного движения, образованное в мае 1931 года. Подразделение ОРУД просуществовало до 1961 году, когда было объединено вместе с ГАИ в единую структуру.

За многочисленные журнальные серии Deagostini выпустил несколько моделей-представителей Милиции ОРУД. Был Москвич 400-420 и ГАЗ-22 "Волга", а вот "Победы" ГАЗ-М-20 не было.

Такую модель (ещё до выхода Автолегенд ~ в 2007 году) выпускала фирма IST-models и некоторые частные мастерские. Я постараюсь создать, приближённую к IST-models конверсию, из обычной журнальной "Победы".

Судя по всему, моделька сама этому обрадовалась, что у неё аж левая фара выпала 😄!

1. Разборка модели.

С разборкой "Победы" проблем не возникло: заклёпки, которые фиксируют стёкла салона были высверлены, а все детали осторожно демонтированы.

2. Подготовка поверхности.

Для удаления старой краски с кузова я использовал смывку от фирмы Kudo. От этой химии краска вспучивается и легко удаляется. А дальше, как и в предыдущих работах, я зачистил кузов механическим способом с помощью бормашинки и шлифовальной абразивной головки, чтобы удалить остатки старой краски и дефекты поверхности.

Следующим шагом, подготовленный кузов был обезжирен и покрыт серым финишным грунтом от фирмы TAMIYA.

Теперь можно поступать к окрашиванию!

3. Лакокрасочные работы.

Для окрашивания кузова я смешал две эмалевые краски от фирмы TAMIYA: X-4 Blue, как основа, и X-14 Sky Blue, для создания более светлого оттенка.

⚠️ Совет. Всегда оставляйте смешанную краску, пока целиком не завершите работу над моделью! Даже, если осталась всего одна капля на дне баночки. Это очень здорово может вам пригодиться, если в процессе сборки что-то пойдёт не так. А у меня, к слову, так и произошло...

После окрашивания, не дожидаясь перевода декалей, я нанёс тонкий слой акрилового лака TS-13 от TAMIYA, чтобы защитить окрашенную поверхность. Слой смешанной краски получился тонкий, поэтому я решил перестраховаться.

Затем были окрашены и колёсные диски, а точнее - пространство между хромированным колпаком и покрышкой. Здесь я воспользовался глянцевой эмалевой краской X-7 Red от TAMIYA.

Чтобы превратить окрашенный кузов "Победы" в Милицию ОРУД, я воспользовался переводными наклейками (декалями) из специального набора для ГАЗ-М-20.

После перевода всех декалей, для защиты поверхности, на кузов был нанесён основной слой лака TS-13.

Торпедо было окрашено в основной цвет кузова, а на приборную панель переведена соответствующая декаль. В последствии, центральную часть руля я сделал хромированной, с помощью жидкого хрома от Molotov.

Чтобы модель смотрелась более стильно, было принято решение наклеить на покрышки декали, имитирующие вайтволлы. Уверен, что такой ход мыслей заказчика только порадует. А для защиты декалей, я нанёс лак на основе эмали X-22 от TAMIYA.

Думаю, что с вайтволлами стало смотреться по-интереснее!

Также, для большей реалистичности, были переведены декали с красной надписью "ГАЗ" на все хромированные колпаки и жёлтые государственные номера.

Случается так, что некоторые детали имеют очень плотное сопряжение, и туго садятся в свои посадочные места. В момент фиксации заднего стекла у меня скололся небольшой кусочек краски кузова. А вот это обидно 😒! Помните я писал о сохранении остатков базовой краски? Вот, именно в такие моменты, она вам и пригодится. Так что, косяки - косяками, а бороться с ними мы тоже умеем!

Остальная сборка прошла по плану и "Победа" приобрела свой окончательный образ. Предлагаю посмотреть на неё со всех сторон:

Заключение.

Так, из обычной модели ГАЗ-М-20 "Победа" из журнальной серии "Автолегенды СССР. Лучшее" от Deagostini, мне удалось создать полноценную конверсию. Причём, весьма стильную! Модель получилась сочной и яркой, а вайтволлы на покрышках только усилили положительное восприятие. Мне даже самому захотелось повторить эту модельку и поставить к себе на полку её копию! 😉

Благодарю вас за уделённое время и внимание! Всем добра и хорошего настроения!

Традиционно, оставляю ссылку на оригинальную публикацию на моём канале.

С уважением, Сержик Моделист.

Приветствую, уважаемые подписчики, коллеги-моделисты и просто читатели! Я надолго отвлёкся от своей линейки танков от Холодной войны до современности, но вот вернулся к ней. Ранее были рассмотрены два ОБТ - M46 Patton и M60A2 Starship. Следующим на очереди стал лёгкий авиадесантный танк с крупнокалиберной пушкой-пусковой установкой "Шеридан" - весьма интересная машина. Посмотрим, как шла работа.

О наборе: набор 2007 года от южно-корейского производителя Academy в масштабе 1/35. В небольшой коробке лежат 8 литников из жёлтого полистирола, виниловые гусеницы, ванна и верхняя часть корпуса, отлитые отдельно, сеточка, декаль и инструкция. В наборе 469 деталей, однако очень многие не будут востребованы - в моём случае, целых 208. Качество литья хорошее:  следы толкателей и стыковки частей пресс-форм на относительно видимых местах, других дефектов нет. Пластик неплохой - хорошо обрабатывается, клеится, не слишком ломкий. Детализация на достойном уровне - показаны заклёпки на корпусе, различные мелочи даны отдельными деталями или отлиты на более крупных, отдельно похвалю прекрасный пулемёт .50 калибра. Правда не радует отсутствие прозрачных деталей - перископы просто пластиковые, стекло у прожектора отсутствует вовсе. Модель не имеет интерьера. Стыкуемость вполне приличная, разве что нужно подпилить брызговики, а то упираются в гусеницы. Гусеницы - виниловые, довольно аккуратные, выглядят неплохо, но несколько коротковаты - чтобы надеть на катки, нужно изрядно натянуть, потому о провисе речи быть не может. Сеточка, из которой нужно вырезать детали башенной корзины по шаблонам - примитивная и старомодная особенность набора, работать с ней не очень удобно. Набор не имеет вариативности по сборке, однако мы вольны в выборе дополнительных деталей. В качестве бонусов в наборе можно упомянуть огромное количество канистр, патронных ящиков, других пулемётов (если не ошибаюсь, их всего штук 5!), а также деталей для вьетнамской версии Шеридана. Именно поэтому и получается такое количество невостребованных частей. Инструкция вполне обычная, наглядная и чёрно-белая. Схемы окраски и маркировки тоже чёрно-белые, танк дан со всех ракурсов. Предлагается один вариант окраски и два маркировки, оба участвовали в "Буре в пустыне". Декаль тонкая, прекрасно села на поверхности. Набор оставляет приятное впечатление - да, простой, но довольно неплохой, и цена вполне приемлемая. Могу рекомендовать и начинающим, и более опытным моделистам - неплохой опыт и достойный результат!

О создании: Сборка на обычный и сверхтекучий модельный клей, механическая обработка деталей маникюрной пилкой и фрезером. С ходовой никаких проблем, да и элементов в ней не так много.

Из сеточки вырезаем лоскутки по шаблонам в инструкции, клеим к каркасу корзины цианоакрилатом-гелем.

И вот сборка почти завершена

Приклеены антенны из кошачьих усов. Перископы и прожектор задуты серебром, поверх него на перископах слой прозрачного синего лака. Затем всё это будет закрыто масками и бумажной ленты.

Поскольку оставлять прожектор без стекла я не готов, вырезаем деталь из прозрачной плёнки с предварительно наклеенной маскировочной лентой.

Окрашиваем гусеницы - базовый Mr.Color Metallic Black и сухая кисть с алюминием.

На танк и детали, что будут базового цвета, надувается прешейдинг чёрной грунтовкой.

Наносим базовый цвет. На фото готовой модели на коробке цвет очень весёлый жёлтенький. У меня есть аутентичный американский пустынный камуфляж - Vallejo Air Desert Tan, он намного менее яркий, ближе к серо-бежевому. Добавил к нему на глаз Vallejo Desert Yellow, ориентируясь на фото реальной машины. Затем сделаны высветления при помощи той же краски с добавлением капли белой.

Модель задута глянцевым лаком, посажены декали.

Нанесена акриловая смывка Vallejo Wash цветов чёрный (только на решётки МТО), красно-коричневый и светло-коричневый.

Смывалась и растушевывалась влажными ватными палочками и дисками. Получился такой результат. После смывки надуваем ультраматовый лак.

Поскольку машина воевала не активно, и на всех исторических фото имеет практически новый вид, никаких дальнейших загрязнений, тем более ржавчины/сколов не делалось. Разве что прошёлся по граням и заклёпочкам сухой кистью.

Заканчиваем сборку, наваливаем в башенную корзину добра выше краёв (согласен, я перестарался), вешаем на башню канистры, сумки и ящики, подкрашиваем кистью фары и габаритные огни, и танк готов!

На этом пока всё, статья о последнем (на данный момент) американском лёгком танке выйдет в ближайшее время! Потому подписывайтесь, а также заходите в мою группу Вконтакте, где можно обсудить лично всякие вопросы и даже заказать изготовление модели (https://vk.com/warminiarts), а также подписывайтесь в Инстаграмме, где много фото, и ничего лишнего (https://www.instagram.com/warminiarts_lugansk/). А сейчас - благодарю за внимание и хорошего времени суток!

Часть 1

Часть 2

Часть 4

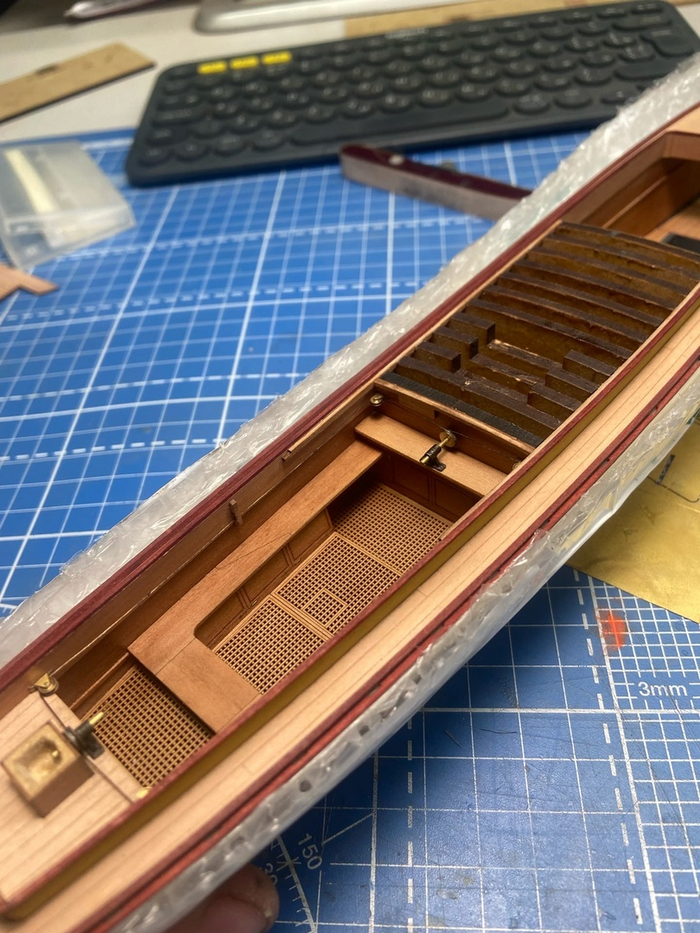

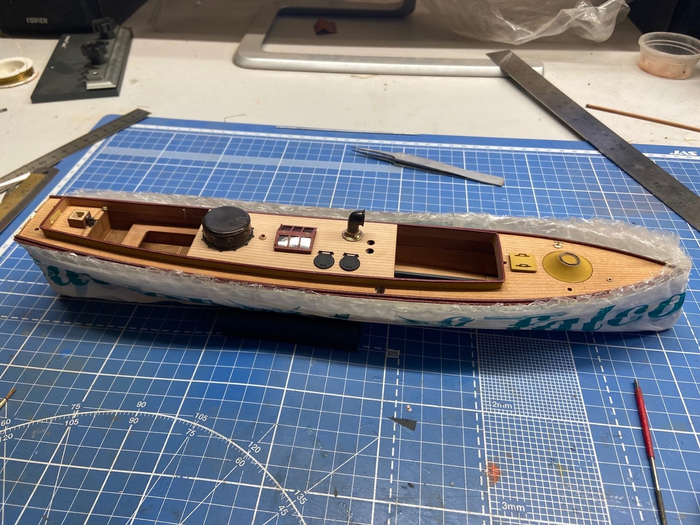

Несмотря на то, что модель маленькая, деталей так много, что  не знаешь за что хвататься. В прошлый раз я приклеил бортик, сейчас установил на него планшир, который предварительно проморил под красное дерево. Также сделал рулевой домик, но без крышки, она будет установлена позже.

После собрал обе штурвальных колонок. спаял шкивы и провел  штуртрос. Получилось такое вот стереоуправление.

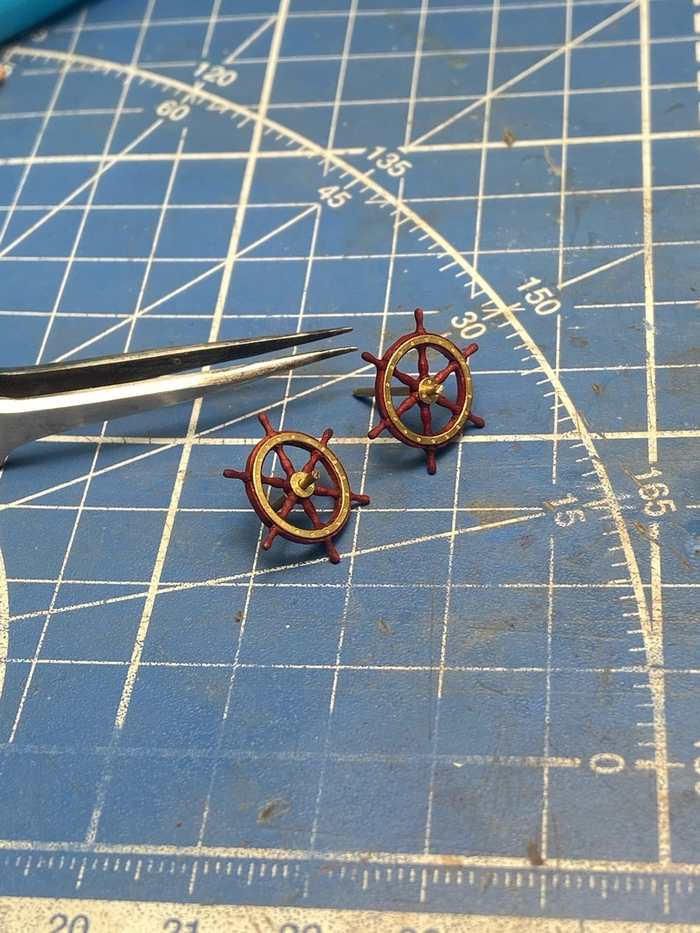

Начал сборку штурвалов, диаметр 17мм, сечение квадрата рукояти 1х1мм.

Оба готовы! Решил сделать из под красное дерево.

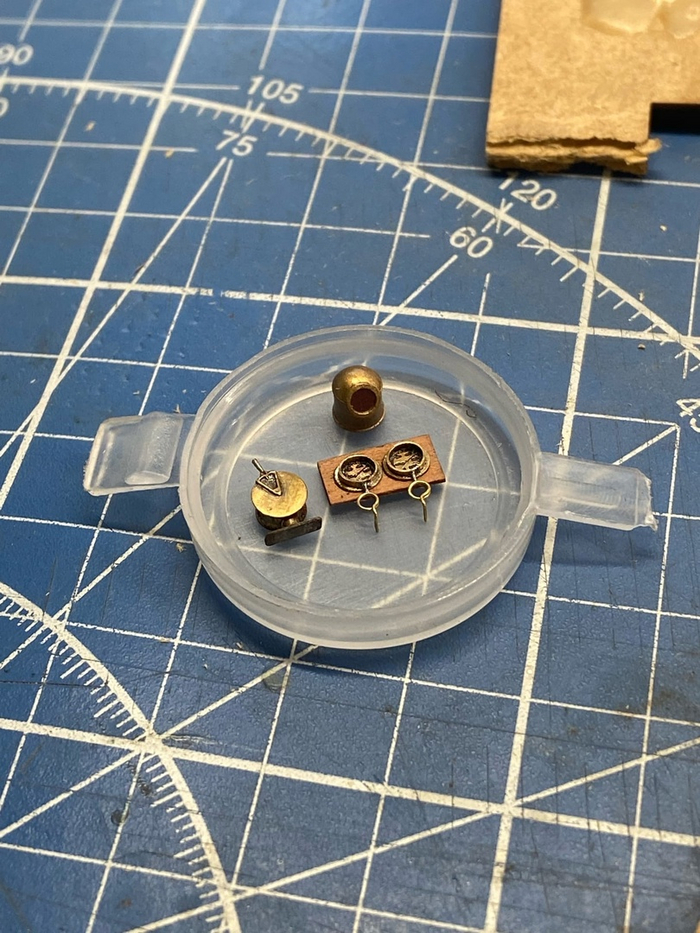

Манометры и машинный телеграф из трубок и фототравления, а вот компас из смолы. Жаль эта красота позже не будет почти не видна:( Но я знаю, она где-то там!

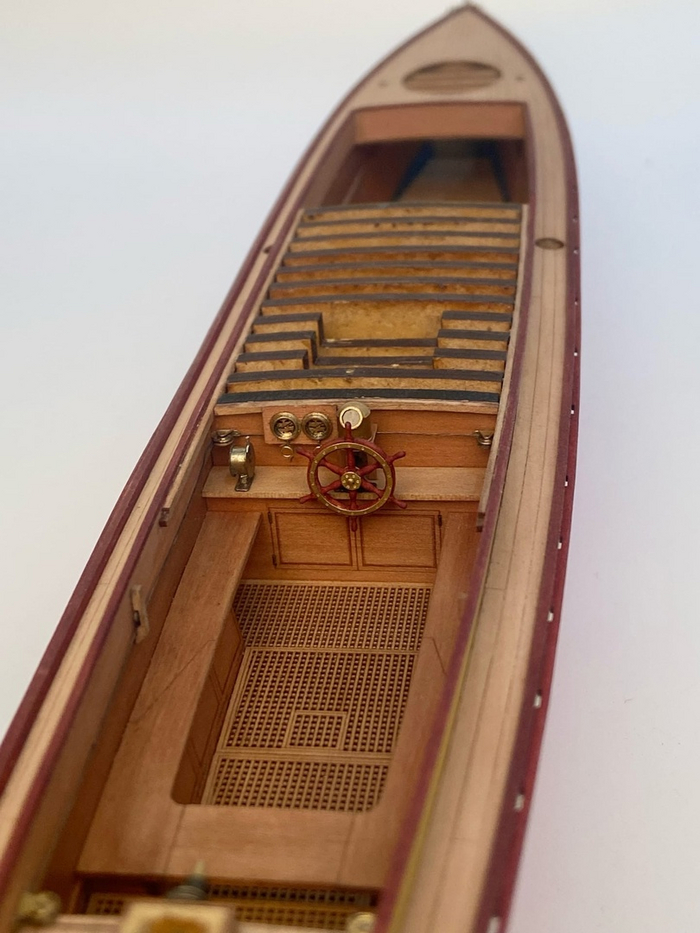

Любуемся... пока все не накрылось...

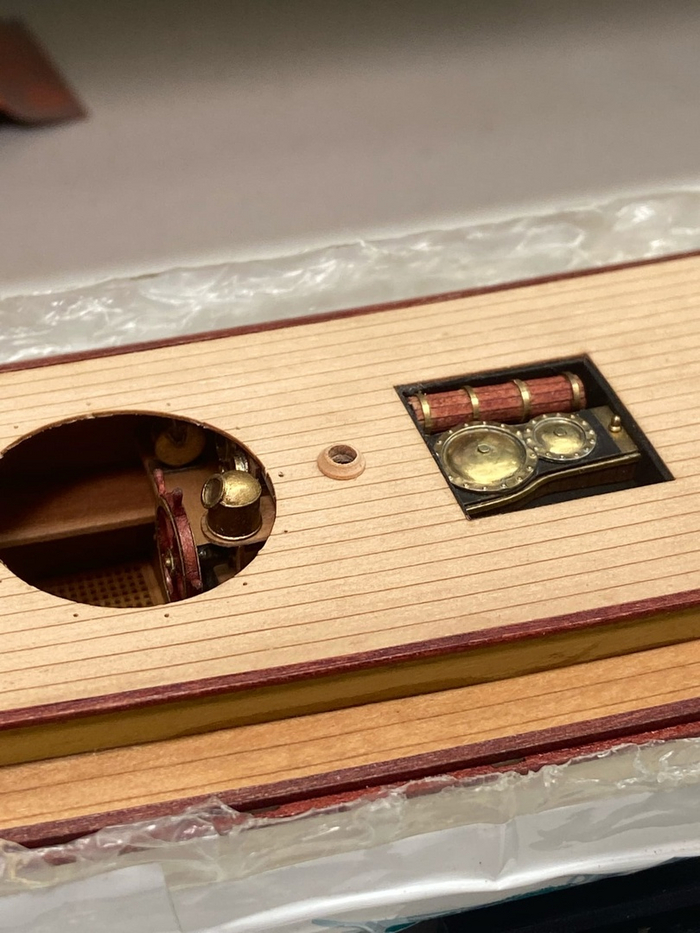

Доделал кукольную паровую машину, и установил настил. Для мачты выточил пятнерс, такие будут и в наборе. Пока визирная рубка еще не установлена и приборы еще видно.

Сделал световой домик над машиной, чуть позже в нее надо вклеить имитацию петель.

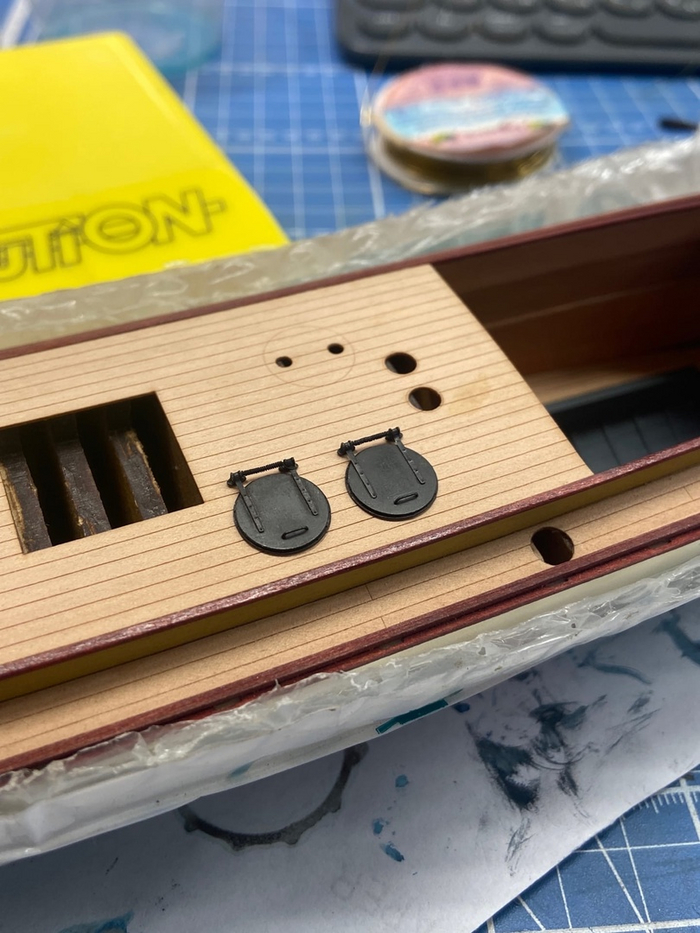

Два люка, каждый из 12 деталей, пайка.

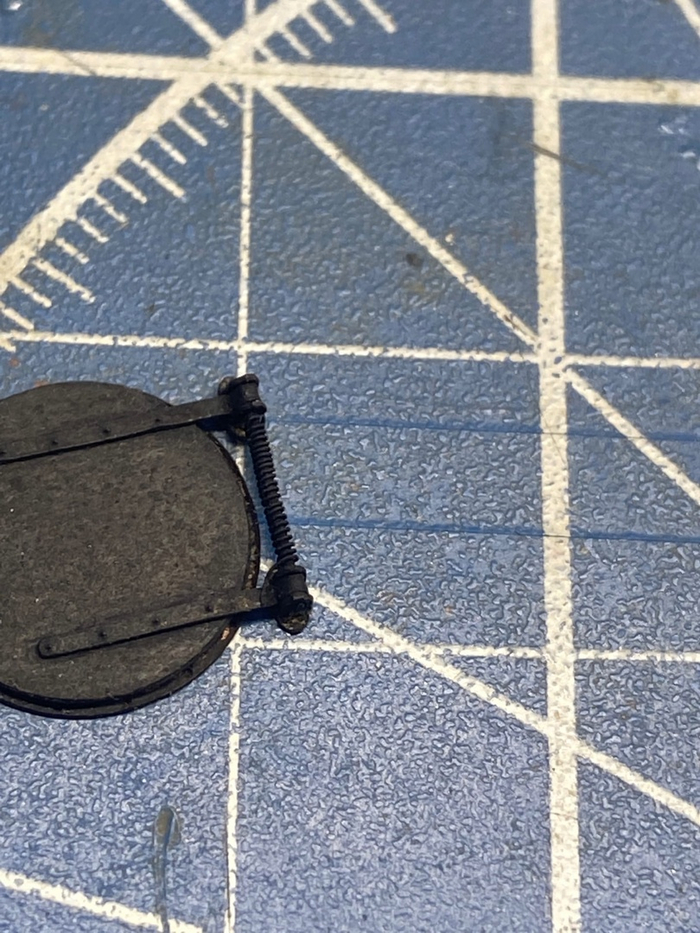

Пружина навита из 0,1мм проволоки. Пружина в теория работала, если бы люк открывался.

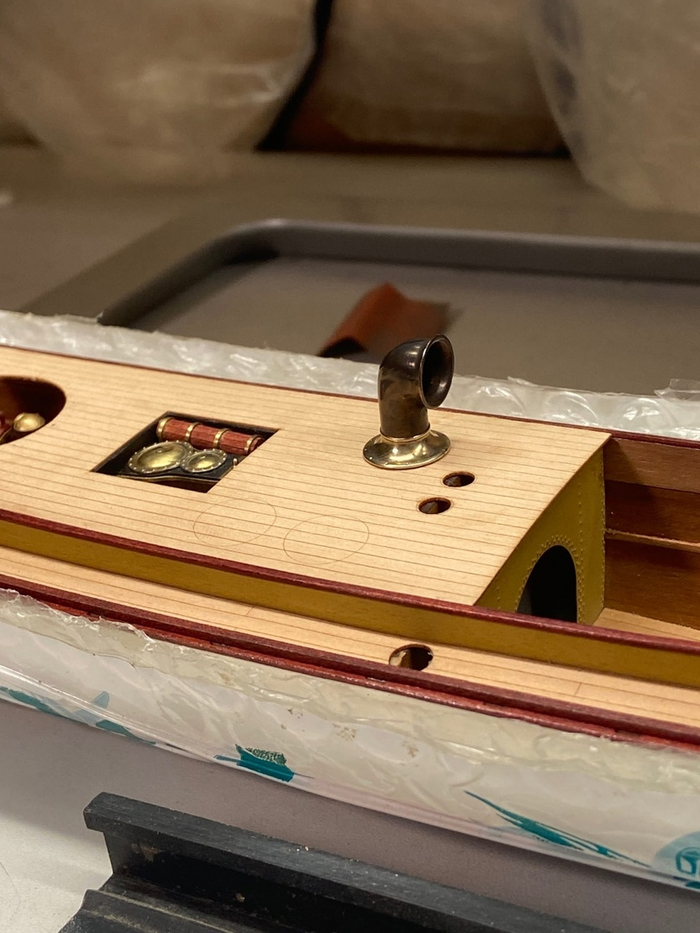

Дефлектор, уйму времени убил на шлифовку и полировку следов 3D печати, так как литье было прямое. Осталось только окрасить зевло в белый. либо красный.

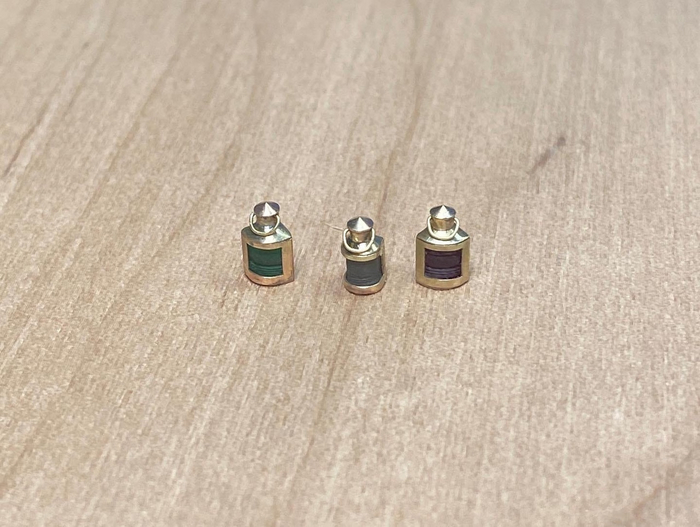

Собрал фонари. Стекло выращено на 3D принтере. Остальное пайка фототравления, а верхний колпачок сделан точеной деталью. Кошмар в общем...

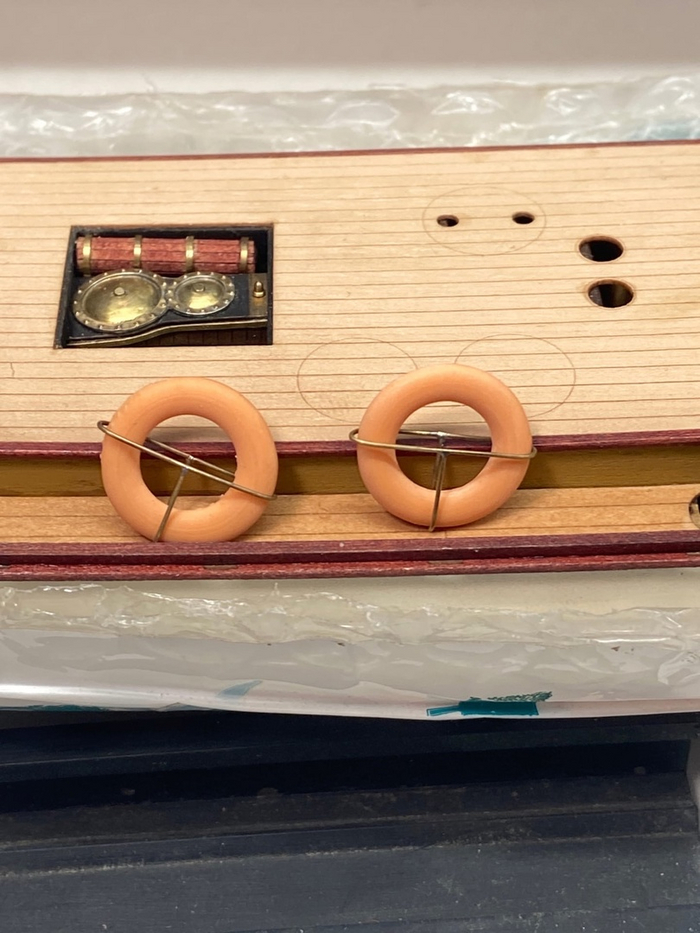

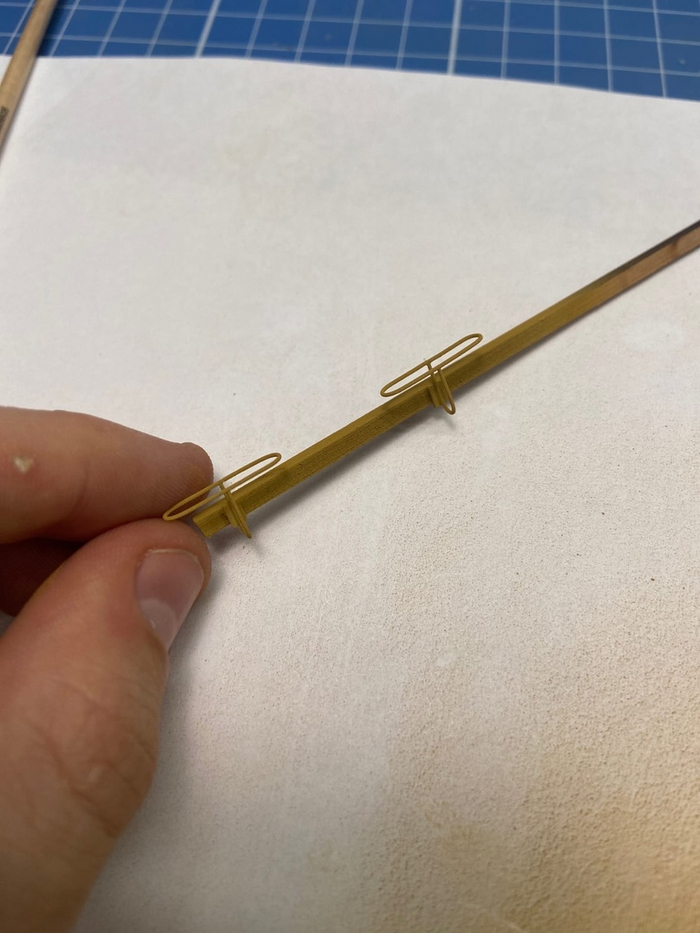

Корзина для кругов из 0,4мм проволоки. гнул и паял на оправке. Круги выращены, еще пока не доделаны.

Сделал для корзин крепежи и покрасил их.

Бонус фото... когда же кончатся детали?

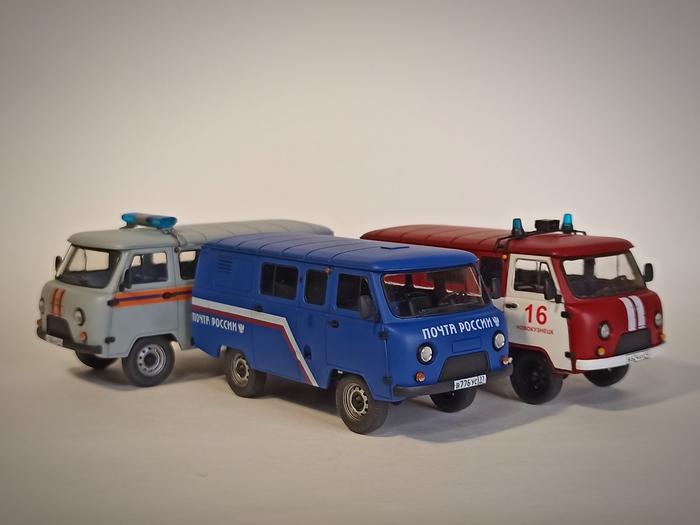

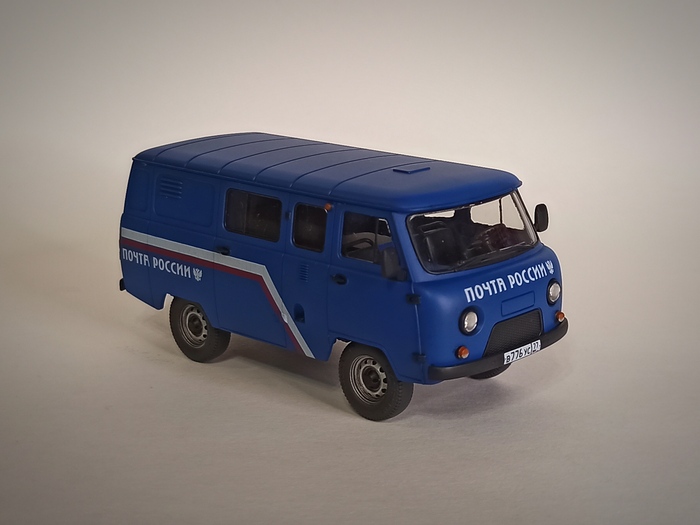

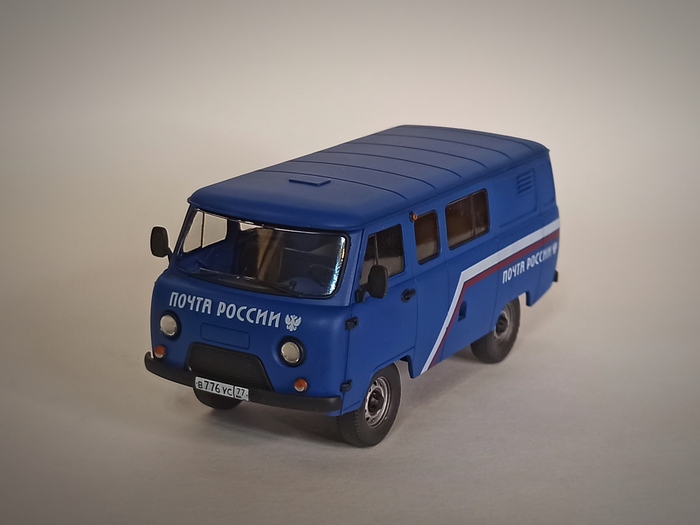

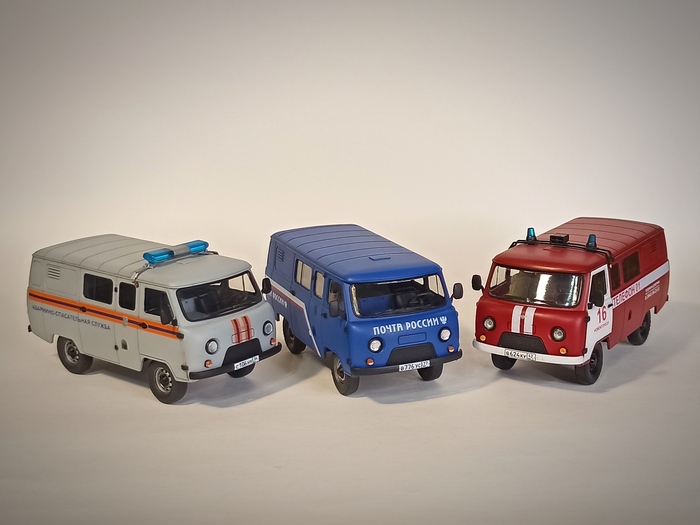

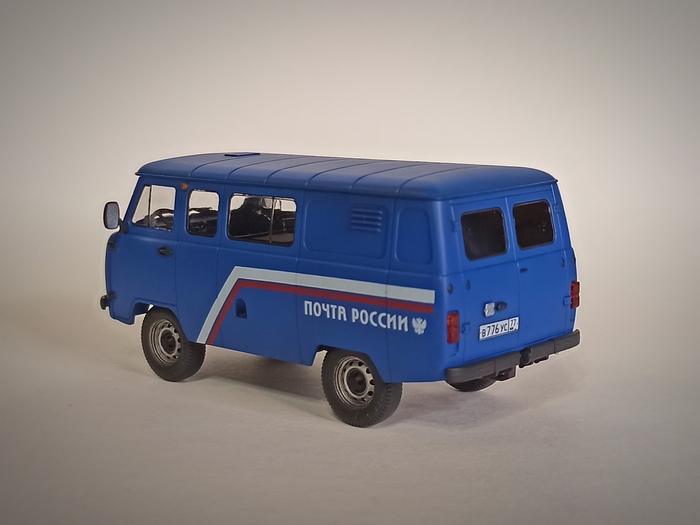

Добавил себе в коллекцию "Буханку" от "Звезды" в масштабе 1/43. Мерч от "Почты России". Покупал в главпочтамте. Все прелести сборки данной модели опысывать на третий раз не вижу смысла. Поэтому - "буханок" вам в ленту.

Приветствую!

Кратко опишу и надеюсь визуально порадую всех кто любит моделизм и боевых роботов.

Модель придумана и создана самостоятельно с применением графических программ и 3D принтера.

Масштаб 1:48 (высота ~25 см). Вес модели почти 1 кг.

Принтер - Anycubic Photon Mono X

Скучное моделирование, печать и покраску описывал на профильных ресурсах.

Весь торс с вооружением можно снять. Он собран без клея и позволяет менять кабину пилота, пушки и ракетные установки на альтернативные.

Всё вертится в разумных пределах. На фото можно увидеть большую часть того, что можно покрутить.

Основные орудия перемещаются по изогнутым рельсам, а так же можно менять угол возвышения.

Стопы имеют 2 степени свободы. Пальцы можно сжать-разжать. Прыжковые ускорители на лодыжках, каждый вращается вокруг своей оси и вместе на шарообразной основе.

Можно покрутить не только кольцевую основу пулеметов но и систему наведения под ними.

Время моделирования - 6 недель по 3-4 часа в день. Это кажется много, но учитываем что реальность заставляет уделять бОльшую часть времени работе и семье. И самое главное что аккуратное моделирование позволило сэкономить время на остальных этапах.

Печать - 3е суток "нонстоп".

Подготовка, покраска и сборка - 2 недели по 1-2 часа в день. Учитываем обстоятельства (ранее в п. Время моделирования) и плюс к этому ожидание высыхания слоёв краски.

Приятного просмотра! Спасибо за внимание!

PS конструктивная критика приветствуется. Отвечу на вопросы по существу.
